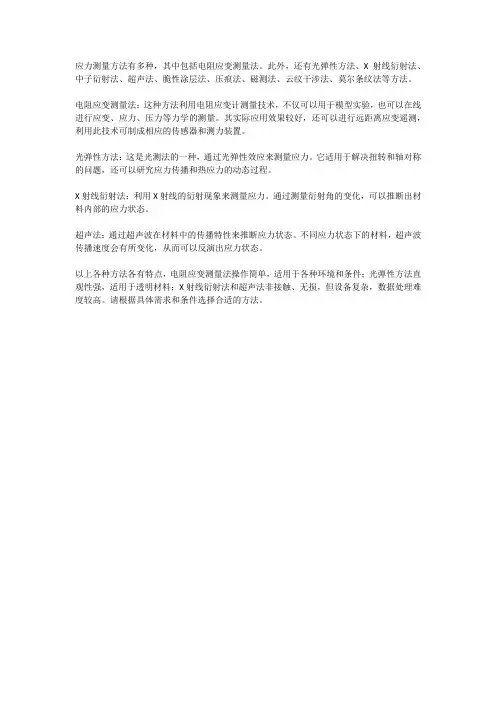

应力测量
全场光弹应变测量系统GFP1500
介绍
GFP1500 由美国Stress Photonics公司设计制造，利用灰度场
偏光镜实现自动数据采集和处理，避免了传统光弹方法中枯燥冗
繁的数据采集与处理。
无需条纹计数。GFP1500极其灵敏，在无高应变光弹条纹的情况
下，可直接测量剪应变幅值和方向。
Delta Vision软件使用简单，可分析全场应变图像。无论是查询高应变点，还是减去叠加的应变状态，图像均可快速处理，还可直接剪切复制至通用的文字处理软件中。
特点
& 自动全场应变测量应用
& 20微应变分辨率& 有限元验证
& 简单静态加载 & 确定装配应力
& 光固化快速成型应变分析
& 分析玻璃和塑料中的残余应力& 通过染色涂层测量厚度
& 确定整数级或分数级级数
& 与各种涂层兼容
& 系统标定可溯源
玻璃与塑料
& 无需涂层，GFP1500可测量玻璃和塑料中的残余应力
& 利用黑漆带或“釉料”作为反射面，生产线上的或已安装的挡风玻璃亦可被分析。
涂层
& GFP1500兼容各种涂层技术，如传统的轮廓法或更薄的喷涂涂层技术；
& 配合特殊的染色树脂，系统可自动测量涂层的厚度，使光弹测量简化为喷涂/照射。
全场热弹应力测量系统DeltaTherm
介绍
DeltaTherm由美国Stress Photonics公司
设计制造，是一套独特的差热图系统，适用
于热弹应力分析（TSA）和热无损评估
（TNDE）。通过使用特殊的高速图像处理电
路和高性能红外阵列检测器，现在仅需数秒
即可显示应力图。
特点
& 定幅值加载（X、Y、量级和相位）
& 随机加载
& 冲击（触发随机）加载
& 后处理已记录的视频
& 实时处理长时间周期记录的TSA数据
应用
& 热弹应力分析 & 强制扩
散热成像
& 锁相热成像 & 涂层热成像
& 标准热成像& 断裂力学
& 裂纹和缺陷监测 & 结构完整性评估
& 复合材料损伤演化& 复合材料疲劳寿命预测
DeltaVision采集与分析软件
& 无需参考信号
& 无需帧同步信号
& DeltaVision软件兼容多数科研级红外相机
& GigE，CameraLink，Firewire等
系统要求
& 相机：红外相机，NEDT低于50mK（推荐低于20mK）
& 相机接口：GigE，CameraLink，IEEE1394、RS422
& 计算机：Windows7 Pro操作系统，Intel处理器
& 结构加载：恒定幅值加载（频率低于1/4帧速）
随机加载（非恒定幅值加载）
触发随机（冲击），可选硬件触发
玻璃边缘应力测量仪--EdgeMaster-2
介绍
EdgeMaster-2由美国StressPhotonics公司设计制造，是一种光弹应力分析系统，用于测量透明或有色玻璃的边缘应力，有无黑色烤漆均可。该系统已成功应用于汽车挡风玻璃、侧灯、尾灯的边缘应力测量中。
EdgeMaster-2可测量以下玻璃中的应
力：
& 夹层玻璃
& 黑色烤漆玻璃
& 有色玻璃& 平板玻璃或曲面玻璃
& 钢化玻璃
& 镀膜玻璃
EdgeMaster-2可测量完整的边缘应力曲线，包含：
& 厚度：0.5～
6mm
样件
& 最大拉应
力
& 玻璃类型：单层、夹层、钢化
& 最大拉应力位
置
& 颜色：>30%的透射率
& 边缘压应
力
& 镀层：黑色烤漆、导电体、有色
& 零应力位
置
& 边缘条件：可测量至磨边，外推至边缘
特
点
设备
& 简洁的交钥匙系
统
& 尺寸：28 x 23 x 11cm
& 可测量黑色烤漆玻
璃
& 质量：1.6Kg
& 可测量有色玻
璃
& 电源：100～240 VAC，3A，50～60Hz
& 便
携
& 线缆：10m长，直径12mm & 内置成品/废品检
查
& 相机：GigE（网口）
& 丰富的标定标准
& 实时全域图像
& 即时质量报告
& 高亮度、低能耗LED照
明
应用
& 评估挡风玻璃的质量
& 控制工艺过程
& 检查进料质量
& 检查已安装玻璃质量
玻璃层间应力测量仪--LamMaster
LamMaster由美国StressPhotonics公司设计生产，用于退火玻璃的层间应力测量系统。LamMaster通过评估玻璃退火程度来解决切割问题。该系统可提供沿厚度方向的应力二维图，包含表面压应力和中间拉应力。测试结果一览表中可直观地查看到应力抛物线图及关键测量数据，这些都被存储在一个电子表格数据库中，便于以后数据的编目和处理。
样件安装极其简单，直接将样件插入LamMaster自定心的卡钳，涂抹少量匹配胶水，即可开始测量。匹配胶水可减少来自样件边缘瑕疵、自定心夹具夹持样件时未对齐等的影响，优化测量结果。
LamMaster同时提供条纹图，可显示玻璃中的密度层情况，
为伏法线过渡期提供参考。
特点
& 简洁的交钥匙系统
& 样件安装容易
& 完整的数据库
& 丰富的标定标准
& 厚度-应力曲线报告
& 表面压应力
& 中心最大拉应力及位置
& 零应力点
& 条纹图
参数
& 样件长度：如能良好支撑，并不受限
& 样件宽度：100mm
& 样件厚度：2～25mm
& 玻璃颜色：透明、太阳能、调光
& 玻璃表面：常规切割
& 标定：Sharples 137nm 波片
& 应力范围：550 nm / 8.6 Mpa @ 25 mm样件宽度& 应力分辨率：6 nm / 0.1 Mpa @ 25 mm样件宽度& 空间分辨率：0.1 mm
& 像素密度：40像素/mm
& 尺寸：95 x 140 x 410 mm
& 供电：100～240VAC，3A，50～60Hz
