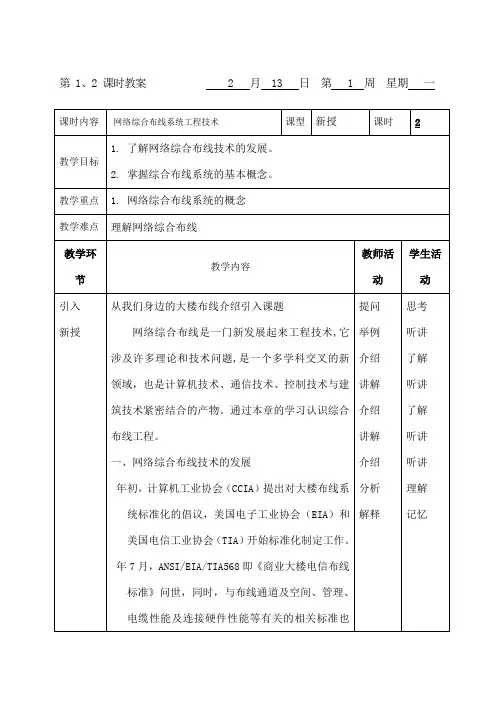

网络综合布线教案

第1、2课时教案 2 月 13 日第 1 周星期一

第3、4课时教案 2 月 15 日第一周星期三

课时内

容综合布线子系统课

型

新授课时2

教学目

标

1. 认识综合布线系统工程的7个子系统

教学重

点

1.子系统的介绍

教学难

点

子系统的位置

课前准

备

备课，准备素材

教学环

节教学内容

教师活

动

学生活

动

回顾新授综合布线系统的概念

一、综合布线子系统

工作区子系统、配线子系统、干线子系统、建

筑群子系统、设备间子系统、进线间子系统、

管理子系统。

二、工作区子系统

1.概念

工作区子系统又称为服务区子系统,它是由跳

线与信息插座所连接的设备组成。其中信息插

座包括墙面型、地面型、桌面型等，常用的终

提问

介绍

讲解

分析

介绍

讲解

分析

介绍

讲解

分析

介绍

思考、

回答

听讲

理解

听讲

记忆

理解

听讲

记忆

理解

听讲
