汽包双色水位计的工作原理

汽包双色水位计是一种用于测量液体水位的装置，广泛应用于工业

生产、化工、能源等领域。它通过气体和液体的密度差异，利用双色

灯的原理来显示液体的高低水位，具有简单、直观、可靠的特点。

一、原理介绍

汽包双色水位计的原理基于液体压力和气体压力的平衡关系。其主要

由以下几个部分组成：气室、引压管、液位管、双色指示管和双色灯。其中，气室和液位管通过引压管相连，形成一个封闭的系统。

二、气室和引压管

气室是一个密封的空间，内部充满压缩空气。当液位上升时，液体压

力增大，通过引压管传导到气室内部，使气室内的压力增加。相反，

当液位下降时，压缩空气将原来的液体压力传导到气室，使气室内的

压力减小。

三、液位管和双色指示管

液位管是连接在汽包的侧面，其中充满了液体。当液体的高度低于液

位管时，气室内的压力可以顺利传导到液位管上，与大气压力平衡。

而当液体的高度高于液位管时，液位管的液体压力将会抵抗气室内的

压力，导致气室内的压力增加不明显。

四、双色灯

双色指示管内部充满了两种颜色的水柱，分隔在一起。颜色的转变取

决于液位管与双色指示管的连接方式。当液位高于液位管时，双色灯

会显示一种颜色，而当液位低于液位管时，双色灯会显示另一种颜色。

五、工作过程

当液位高于液位管时，液体与液位管连接，气室内的压力相对较高。

此时，由于液体的压力抵抗，气室内的压力会减小。双色灯中的水柱

会显示第一种颜色，以示液体高位状态。

而当液位低于液位管时，液体与液位管断开，气室内的压力相对较低。此时，双色指示管中的液体压力几乎不受抵抗，气室内的压力会增加。双色灯中的水柱则会显示第二种颜色，以示液体低位状态。

通过观察双色灯显示的颜色，我们可以判断液体的高低水位。一般情

况下，高位状态显示红色，低位状态显示绿色。当液位变化时，双色

灯的颜色也会相应改变，使操作者能够及时了解液体的水位情况。

六、优势和应用

汽包双色水位计具有以下优势：

1. 工作原理简单：通过液体和气体压力的平衡关系实现水位的测量，

操作简单直观。

2. 可靠性高：由于采用物理原理进行测量，没有复杂的电子元件，故

可靠性较高。

3. 显示直观：通过双色指示管显示液位的颜色变化，操作者可以直观

地了解液体的水位情况。

汽包双色水位计广泛应用于工业生产、化工、能源等领域，用于测量储罐、压力容器、锅炉等设备中的液体水位。它可以实时监测液位的变化，提供重要的参考信息，帮助操作人员及时采取必要的措施，确保生产安全和设备正常运行。

总之，汽包双色水位计利用液体和气体的密度差异，并通过双色灯的原理显示液体的高低水位。其简单、直观、可靠的工作原理使其成为测量液位的重要装置，在工业领域发挥着关键的作用。

双色水位计工作原理

双色水位计工作原理工作原理如下： 1.压力平衡：当压力源与管内液体达到平衡时，液体的高度会在玻璃管的两侧保持平衡。这就意味着，当液体高度在一侧上升时，另一侧的液体高度会下降，以保持平衡。 2.颜色分离：由于两种不同颜色液体的密度不同，它们会在玻璃管中形成两个分离的层。通常，水被放置在底部，而油则浮在水上。这种分离有助于更准确地观察液体的高度变化。 3.观测液位：通过观察液体层的高度变化，可以确定液体的水平位置和压力。当压力增加时，液体层的高度会升高；当压力减小时，液体层的高度会降低。 4.颜色警示标记：通常，在玻璃管上有一些颜色标记，用于指示特定液位范围的位置。这些标记可以帮助操作员更容易地识别液位的变化。 1.高可视性：透明玻璃管使操作员能够清楚地看到液体层的高度变化。 2.准确：由于液体层的颜色分离和颜色标记的存在，双色水位计可以提供准确的液位测量。 3.灵敏度：双色水位计对液体高度的变化非常敏感，可以测量细小的高度差异。 4.多功能性：双色水位计可以用于测量液体和气体的水平位置和压力，适用于许多不同的应用领域。虽然双色水位计在许多应用中都可用，但也存在一些限制：

1.温度影响：温度的变化可能会导致液体的膨胀或收缩，从而影响液位的准确性。因此，在使用双色水位计时需要注意温度的影响，并进行相应的校正。 2.应用限制：双色水位计通常适用于相对较小的压力范围。在高压环境下，可能需要使用更适合的压力传感器。总结：双色水位计是一种基于重力平衡原理的液位测量仪器，通过观察不同颜色液体在玻璃管中的高度变化来确定液体的水平位置和压力。它具有高可视性、准确性、灵敏度和多功能性的优点，但也受到温度影响和应用限制的制约。

锅炉汽包差压式液位计用的平衡容器结构及工作原理

锅炉汽包差压式液位计用的平衡容器结构及工作原理锅炉水位计是显示锅炉水位高低的检测仪表，是蒸汽锅炉的重要安全附件之一。锅炉水位计的作用有两个，一是用来指示锅炉汽包内的水位，二是用来校对核实操作盘上远传水位表的准确性。锅炉水位计原理随着种类不同略有差异。锅炉水位计原理和连通器的原理相同，简单说是利用“等压面为水平面”的原理设计制作的。锅炉的锅筒是一个大容器，接在上面的锅炉水位计是一个小容器，两者连通后水位保持在同一高度上，所以锅炉水位计指示的水位就代表了锅炉汽包水位。由于锅炉水位计原理非常简单，其指示的水位非常准确，工作可靠性很高，所以，即使是亚临界压力的汽包锅炉，在汽包上也装有两个彼此独立的水位计。 1、云母式双色锅炉水位计原理云母式双色水位计是一种直读式高置汽包水位计。该种锅炉水位计原理和连通器的原理相同，简单说是利用“等压面为水平面”的原理设计制作的。锅炉的锅筒是一个大容器，接在上面的锅炉水位计是一个小容器，两者连通后水位保持在同一高度上，所以锅炉水位计指示的水位就代表了锅炉汽包水位。由于该锅炉水位计原理非常简单，其指示的水位非常准确，读数直观可信，一向是人们监督汽包水位信赖的仪表。它用耐高温高压的云母按连通器的原理制 2、电接点锅炉水位计原理

电接点锅炉水位计原理是利用炉水和蒸汽的导电率差异的特性进行测量液位的。由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中。炉水含盐量大，其电阻率小，相当于导电状态；而饱和蒸汽的电阻率大，相当于开路状态，利用这一特性，用几对电极就可以模拟汽包水位的高度。 3、差压锅炉水位计原理差压锅炉水位计原理为汽包内的蒸汽通过取样管在平衡容器中凝结成水，此水柱产生的压力作用在差压变送器上，作为差压变送器的参比端；汽包内的饱和水经取样管进入差压变送器，作为差压变送器的信号端，在一定的压力和温度下，此水柱所产生的压力与平衡容器水柱产生的压力之差与汽包内水平面的高度成正比。

汽包双色水位计的工作原理

汽包双色水位计的工作原理汽包双色水位计是一种用于测量液体水位的装置，广泛应用于工业生产、化工、能源等领域。它通过气体和液体的密度差异，利用双色灯的原理来显示液体的高低水位，具有简单、直观、可靠的特点。一、原理介绍汽包双色水位计的原理基于液体压力和气体压力的平衡关系。其主要由以下几个部分组成：气室、引压管、液位管、双色指示管和双色灯。其中，气室和液位管通过引压管相连，形成一个封闭的系统。二、气室和引压管气室是一个密封的空间，内部充满压缩空气。当液位上升时，液体压力增大，通过引压管传导到气室内部，使气室内的压力增加。相反，当液位下降时，压缩空气将原来的液体压力传导到气室，使气室内的压力减小。三、液位管和双色指示管液位管是连接在汽包的侧面，其中充满了液体。当液体的高度低于液位管时，气室内的压力可以顺利传导到液位管上，与大气压力平衡。而当液体的高度高于液位管时，液位管的液体压力将会抵抗气室内的压力，导致气室内的压力增加不明显。四、双色灯双色指示管内部充满了两种颜色的水柱，分隔在一起。颜色的转变取

决于液位管与双色指示管的连接方式。当液位高于液位管时，双色灯会显示一种颜色，而当液位低于液位管时，双色灯会显示另一种颜色。五、工作过程当液位高于液位管时，液体与液位管连接，气室内的压力相对较高。此时，由于液体的压力抵抗，气室内的压力会减小。双色灯中的水柱会显示第一种颜色，以示液体高位状态。而当液位低于液位管时，液体与液位管断开，气室内的压力相对较低。此时，双色指示管中的液体压力几乎不受抵抗，气室内的压力会增加。双色灯中的水柱则会显示第二种颜色，以示液体低位状态。通过观察双色灯显示的颜色，我们可以判断液体的高低水位。一般情况下，高位状态显示红色，低位状态显示绿色。当液位变化时，双色灯的颜色也会相应改变，使操作者能够及时了解液体的水位情况。六、优势和应用汽包双色水位计具有以下优势： 1. 工作原理简单：通过液体和气体压力的平衡关系实现水位的测量，操作简单直观。 2. 可靠性高：由于采用物理原理进行测量，没有复杂的电子元件，故可靠性较高。 3. 显示直观：通过双色指示管显示液位的颜色变化，操作者可以直观地了解液体的水位情况。

长窗式双色水位计使用说明书锅炉液位计

率先通过ISO9001国际质量体系认证 TC－S（M）W－ⅡB型 TC－S（M）W－IIIB型半导体双色水位计辽制00000371号使用说明书铁岭铁光仪器仪表有限责任公司 TIELING TIEGUANG INSTRUMENT & APPARATUS CO.,LTD

一、用途及特点 TC-S(M)W-II(III)B型系列长窗式双色水位计是用于蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表。它是在总结国内外各种透射式双色水位计优点基础上最新研制的长窗式双色水位计，它与其它双色水位计相比较，具有如下几种特点： 1、TC-SW-IIB型系列双色水位计盲区少、窗口布置合理。在水位计本体上设置三个窗口，所以在水位计观察范围内只有两段盲区，每个窗观察范围是120mm而锅炉水位正常波动范围是±50mm，它正处于水位计中间窗口的观察范围内、所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。 2、自冲洗效果良好。由于本系列水位计是长窗式，与冷凝水接触面积大，所以当蒸汽流经上连接管时，一部分变成冷凝水后可顺窗口表面冲洗观察窗，使窗口不易挂垢。 3、光源采用二极管(LED)的冷光源，它发光率高、光色纯、节能、寿命长、耐高温、免维护。它可对红绿色电压分别调整，改变亮度。 4、该型号水位计具有观察范围宽、颜色清晰、透明逼真的优点。 5、TC-S(M)W-II(III)B型系列无盲区五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口通过光学原理转换达到在水位计正前方±3°角范围观看水位计的两排窗口，可同时观察到两排红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。 6、TC-S(M)W-II(III)B型系列水位计的本体都采用优良材质，不锈死，不变形 7、窗口组件选用国际一流材质，承压好，不泄漏，运行长久。综上所过，该系列产品是监测锅炉水位的最理想仪表。另外，我公司还可根据用户的实际情况，提供最合理的水位监视解决方案，并设计、加工，满足广大用户的

双色水位计的原理

双色水位计的原理双色水位计是一种常见的液位测量仪器，用于测量容器内液体的高度。其原理基于液体受重力的作用下产生的压强差，利用这一压强差产生的液位差异通过两种不同颜色的液体显示出来。双色水位计由一根透明的U形玻璃管和两种不同颜色的液体组成。通常，这两种液体的比重有较大差异。双色水位计的首要原理是靠两种液体的比重差形成的气压差，而这种者作用外并且产生液位的变化。首先，将双色水位计连接至被测容器的上部，使两端的管口进入容器内和外。当被测容器内外的液位不一致时，液体会对双色水位计产生不同的压强，从而引起液体在玻璃管两端的液位变化。具体的液位计测量原理如下：当被测容器内外的液位相同时，两种液体在玻璃管中的高度将保持平衡，两者的液位会保持一致。然而，当被测容器内外的液位不一致时，两种液体在玻璃管中的高度将产生差异。此时，比重较大的液体会产生较高的液位，而比重较小的液体则会产生较低的液位。这样，人们可以通过两种不同颜色的液体的液位差，直观地了解被测容器内外的液位高度。在测量过程中，双色水位计的读数将通过将测量液体的液位与玻璃管上的刻度进行比对得出。通常情况下，玻璃管的刻度是以毫米为单位的，以便更精确地测量液位的变化。

双色水位计的原理主要基于液体受高度差引起的气压差的作用。根据斯蒂文定律和帕斯卡定律，一个封闭的容器内，液体所受压强与容器底部的高度成正比。根据液体的密度以及重力加速度，我们可以得出液体的压强公式：P = ρgh，其中P是液体的压强，ρ是液体的密度，g是重力加速度，h是液体的高度。而液体所受压强差也是液位计测量的基础。总结起来，双色水位计的工作原理是利用液体的密度差引起的气压差，通过两种不同颜色的液体在玻璃管中的液位变化来显示被测容器内外的液位高度。这种测量原理简单而直观，并且可以广泛应用于各种液位测量场合，如化工、医药、石油等领域。

长窗式双色水位计使用说明书

通过ISO9001国际质量体系认证 TC－S（M）W系列长窗式双色水位计 (半导体光源) 使用说明书铁岭市光明仪器仪表厂 TIE LING CITY GUANGMING INSTRMENTS AND METERS FACTORY

一、用途及特点 TC－S（M）W系列长窗式双色水位计是用于蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表。它是在总结国内外各种透射式双色水位计优点基础上最新研制的长窗式双色水位计，它与其它双色水位计相比较，具有如下几种特点： 1、TC-SW-I型系列双色水位计盲区少、窗口布置合理。在水位计本体上设置三个窗口，所以在水位计观察范围内只有两段盲区，每个窗观察范围是120mm而锅炉水位正常波动范围是±50mm，它正处于水位计中间窗口的观察范围内、所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。 2、自冲洗效果良好。由于本系列水位计是长窗式，与冷凝水接触面积大，所以当蒸汽流经上连接管时，一部分变成冷凝水后可顺窗口表面冲洗观察窗，使窗口不易挂垢。 3、光源采用特制的管灯、不需镇流器、只接36V安全电压既可，而且灯管发光均匀，耐高温，寿命长。光源也可采用二极管(LED)的光源，它节能，比管灯寿命更长，耐高温。整体光源调整更方便。 4、该型号水位计具有观察范围宽、颜色清晰、透明逼真的优点。 5、TC-S（M）W-II（III）型系列无盲区五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口通过光学原理转换达到在水位计正前方±3°角范围观看水位计的两排窗口，可同时观察到两排红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。 6、TC－S（M）W－Ⅱ（Ⅲ）型系列水位计的本体都采用优良材质，不锈死，不变形 7、窗口组件选用国际一流材质，承压好，不泄漏，运行长久。综上所过，该系列产品是监测锅炉水位的最理想仪表。另外，我公司还可根据用

汽包水位计原理及正常维护

汽包水位计及正常维护锅炉汽包水位是现代发电厂锅炉安全运行的一个非常重要的监控参数,保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。监视和调整汽包水位是运行人员的一项重要工作，如果监视调整不及时，就会影响机组安全稳定运行。水位过高、过低都会引起水汽品质的恶化甚至造成事故,不仅影响机组的经济性,更对机组安全运行构成极大威胁。监视调整汽包水位就必须依靠汽包水位计，因此选用合适的水位计，掌握各种水位计的工作原理，保证各种水位计在不同工况下正确反映汽包实际水位，是保证汽包水位正常的前提和基础。另外，锅炉汽包长期在高水位下运行,已成为高参数汽包锅炉普遍存在的问题。研究汽包内部实际水位与水位计显示水位差值的成因,并设法修正和消除这个差值,对于合理控制汽包水位,保证机组安全经济运行同样有着重要的现实意义。下面结合我公司#5、6炉所选用的汽包水位计，就各种汽包水位计工作原理，运行特性等进行简要介绍。一、汽包水位计的作用：维持汽包水位正常是保证锅炉和汽机安全运行的重要条件之一。保证汽包水位正常的前提就是要有合格的汽包水位计，以供运行人员监视和调整汽包水位。因此，从这个意义上来讲，汽包水位计的作用有两点：一是用来指示汽包内的水位，二是用就地水位计来核实操作盘上远传水位表的准确性。为了保证汽包水位正常，一般要求至少安装两只以上水位计。二、汽包水位计分类：汽包水位计安监视位置可以分为就地水位计和远方（远传）水位计。就地水位计包括普通玻璃管水位计、玻璃板水位计、石英玻璃管水位计、云母水位计、磁翻板水位计等。普通玻璃管水位计很容易损坏，也不能满足现代锅炉安全运行要求，已很少使用。玻璃管水位计由于玻璃板较厚且承压面积较小，中、低压锅炉使用较多。玻璃板水位计由于耐高温碱性炉水侵蚀性能较差，而且热应力较大，容易损坏。特别是冲洗水位计时。因此玻璃管水位计使用寿命断，需要经常更换。石英玻璃管水位计由于耐碱性炉水侵蚀和温度变化的性能较好，强度高，管壁薄，热应力小，使用寿命长而且水位计较清晰，因此在中、低压锅炉中使用较广泛。云母水位计用于高压及以上锅炉。为了降低云母水位计云母片的厚度，以提高云母水位计的清晰程度，只能把云母水位计观察缝控制在3～4毫米。虽然云母水位计稳定性能好、使用寿命长，但云母的透明度较差，而且细小的氧化铁附着在它的表面，

水位表工作原理结构和形式及安装技术

水位表工作原理结构和形式及安装技术锅炉配件2010-12-16 20:54:11 作者:聊城丰彩锅炉配件厂来源: 文字大小:[大][中][小] 水位表是蒸汽锅炉配件的安全附件之一。用于指示锅炉内水位的高低，协助司炉人员监视锅炉水位的动态，以便控制锅炉水位在正常幅度之内。如果没有水位表、水位表损坏或者模糊不清，看不见水位而盲目进水，就会发生事故。一、水位表的工作原理水位表的工作原理和连通器的原理相同。锅筒为一个容器，水位表为另一个容器。当将它们连通后，两者的水位必定在同一个高度上，所以水位表上显示的水位也就是锅筒内的实际水位。二、水位表的结构和形式常用的水位表有玻璃管式、平板式、双色水位计等。 1．玻璃管式水位表玻璃管式水位表主要由汽连管、汽阀门、耐热玻璃管、水连管、水阀门和放水阀门等部分组成。锅炉内的水位高低，透过玻璃管显示出来。在锅炉运行时，如果只打开水阀门，锅水也会经水连管进入玻璃管内。但是，此时锅筒内的压力高于玻璃管内的压力，玻璃管内的水位必然高于锅筒的实际水位，成为假水位。所以，在打开水阀门的同时：)必须打开汽阀f门，使锅管内筹糕爹最差喜鸾篓称直径常用的有15姗和20㈣两种；玻璃管直径删、，容易产生毛细管瓷象，使所显示的水位不准确。水位表玻璃管中心线与上、下阀门的垂直中心线应互相重合，否则玻璃管容易损坏。水位表应有固定牢靠的防护罩，防止玻璃管炸裂时伤人。玻璃管式水位表结构简单，制造安装容易，拆换方便，在工作压力不超过1．3 MPa的小型锅炉上广泛使用。为使锅筒里波动的水位能在水位表上观察时比较稳定，一般水位表都通过·个中间容器(俗称水表柱)再与锅筒相连。 2．平板玻璃式水位表平板玻璃式水位表的结构与玻璃管式水位表相似，只是将平面玻璃板代替了玻璃管。根据玻璃板的数量不同，又分为单面平板玻璃式水位表和双面平板玻璃式水位表两种。平板玻璃式水位表，主要由汽阀门、玻璃板、金属框盒、水阀门和放水阀门等部分组成。安装时，将平板玻璃嵌在框盒中，接触面用石棉橡胶板做衬垫，然后用螺钉将框盖压在框盒上，使框盖、框盒、衬垫和玻璃板紧密结合。在拧紧框盒的螺丝时，要尽量做到每颗螺丝的压紧度一致，保证不渗漏。玻璃板的内表面通常开有三棱形的沟槽，，照明灯置于水位表后部，由于光线在沟槽中的折射作用，使水位表中蒸汽部分显示亮白色，有水的部分显示暗黑色，汽、水分界线非常分明。较大型的锅炉，水位表的位置．较高。为了使水位显示更为清晰，最好采用双面平板三棱形的玻璃水位表，并加装灯光显示装置。如果锅炉工作压力更高，可在玻璃板里面嵌衬云母片，以保护玻璃板不受锅水的腐蚀，延长使用期限。3．双色水位表双色水位表在乎板式的基础上利用光学棱镜对水和气(汽)体分别产生透射和全反射现象的原理研制而成。当水腔中无水时，从绿色镜片中通过的绿光被斜镜面全反射，因而不能看到，而从灯泡上发出的通过红色镜片的红光亦被全反射，恰被看到；当水腔有水时，红光绿光全能透射，因红光不在正面不能看到，绿光能看到，就能以红色显示气相，以绿色显示液相(也有产品以绿色显示气相，以红色显示液相，应注意说明以免误判)，汽水界面十分鲜明，观察距离可达60 m。4．远程水位显示装置远程水位显示装置也叫低地位水位计。它适用于蒸发量较大的锅炉，这些锅炉锅筒的位置都比较高，其水位表距离操作地面

双色水位计工作原理

双色水位计工作原理双色水位计是一种常用的测量液体水位的仪器，其工作原理基于光的折射和传导。通过使用不同颜色的液体和光传感器，双色水位计可以准确地测量液体的高度，并将其转化为电信号输出。一、构造与原理双色水位计由光源、光导纤维、光传感器、液体容器和杆光子等组成。光源发射光束，通过光导纤维将光束引导到液体容器中。在光导纤维的一端，有两个不同颜色的液体填充，其分别对应不同的液位。当液体高度低于光传感器时，光束被液体完全折射，无法到达光传感器，此时光传感器不会产生信号输出。而当液体高度高于光传感器时，光束可以透过液体传导到光传感器，光传感器接收到光信号后会产生相应的电信号输出。由于光传感器接收到的光信号受到液体的折射程度和颜色的影响，因此通过测量光信号的强度和颜色的变化，可以准确地确定液体的高度。二、工作原理以测量液体水位为例，双色水位计的工作可以分为以下几个步骤： 1. 光源发射光束：光源产生的光束会通过光导纤维传输到液体容器中。光源的亮度和颜色对于测量的准确性起到关键作用。

2. 光束折射：当液体的高度低于光传感器时，光束会被液体完全折射，没有光到达光传感器。若液体高度高于光传感器，则一部分光束可以透过液体传导到达光传感器。 3. 光传感器检测：光传感器接收到透过液体传导的光信号后，会将其转化为相应的电信号输出。电信号的强度和颜色会随着液体高度的变化而发生变化。 4. 信号处理：输出的电信号会经过信号处理模块进行放大、滤波和转换等处理，以得到更稳定和可靠的水位测量结果。通过以上步骤，双色水位计可以将液体的高度准确地转化为电信号输出，从而实现对液体水位的测量。三、特点与应用双色水位计具有以下特点和优势： 1. 精确度高：双色水位计采用光信号进行测量，可以在较短的时间内获得准确的水位数据，具有较高的测量精度。 2. 反应迅速：双色水位计的工作原理简单，响应速度快，可以实时监测液体的水位变化，并及时提供相应的水位信息。 3. 易于安装和维护：双色水位计结构简单紧凑，安装方便，且维护成本较低。 4. 可靠性高：双色水位计的测量原理基于光信号，不受液体性质的影响，具有较强的适应性和可靠性。

锅炉汽包水位的原理分析

锅炉汽包水位的原理分析 0 引言汽包水位计是现代火电厂最重要的监视仪表之一，其测量准确与否对生产过程影响很大。汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损；含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。所以准确测出汽包内水位，以提高机组的安全性是技术人员重点关注的问题[1]。 1 几种水位测量仪表的应用介绍 1.1 双色水位计双色水位计采用连通器原理制成，通过光学原理中水汽两种介质的折射率不同而显示出锅炉水汽颜色的不同，汽红水绿。这种水位计属于锅炉的附属设备，就地安置。直接观测水位，汽满呈现红色，水满呈现绿色。随水位变化自动而连续。在锅炉启、停时用以监视汽包水位和正常运行时定期校对其他型式的水位计。 1.2 电接点式水位计利用饱和蒸汽与蒸汽凝结水的电导率的差异，将非电量的锅炉水位转换为电信号，并由二次仪表远距离地显示水位。电接点式水位计基本上克服了汽包压力变化的影响，可用于锅炉启停及参数运行中。电接点式水位计离汽包很近，电极至二次仪表全部是电气信号传递，所以这种仪表延迟小，误差小，不需要进行误差计算和调整，使得仪表的检修与校验大为简化[3]。 1.3 差压式水位计差压式水位计的工作原理是在汽包水位取样管上安装平衡容器，利用液体静力学原理使水位转换成差压，用引压管将差压信号送至差压计，由差压计显示汽包水位。经过发展现在采用智能式差压变送器来测量汽包水位，特别计算机控制技术的引入，从技术性能、安全性、可靠性都有了极大的提高，现在亚临界锅炉均采用差压式水位计作为汽包水位测量的主要手段，并作为汽包水位控制、保护信号用。平衡容器又叫“凝结球”，根据测量准确性的要求不同，有以下几种平衡容器：单室平衡容器、双室平衡容器、带蒸汽罩补偿式平衡容器等。下面就简单介绍单、双平衡容器的原理。（1）单室平衡容器的测量原理 1-正压一次门2-单室平衡容器3-负压一次门4-汽包图1 单室平衡容器的测量示意图如图1所示，单室平衡容器结构简单，安装方便，但测量误差较大。当锅炉在额定气压运行，水位为正常水位时，其输出的差压△p比较稳定，测量较准确；当气压下降时（即使此时的水位保持不变，正压侧压力p+变化不大），负压侧的压力p-将显著增大，致使平衡容器输出差压减小，水位表指示偏高。由图可以得到水位测量关系式： △P=P+-P-=L（Ρc-ρS）g-H（ρw-ρS）g （1）由（1）式可得H=[L（ρC —ρS）g-△P]/（ρw-ρS）g （2）

无盲区双色水位计作业指导书

无盲区双色水位计作业指导书 1结构特点及工作原理 (2) 2主要技术参数 (4) 3安全措施 (5) 4工具及备件准备 (6) 5云母组件的技术要求 (6) 6检修工序及质量标准 (6) 7维修注意事项 (8) 8热紧 (8)

1 结构特点及工作原理本水位计主要由表体，阀门，冲洗器，光源总成（光源箱，观察罩）及电源器组成。本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区。由光源发出的光通过红绿玻璃片，滤成红光，绿光，分别射向表体的观测窗，在表体的汽项部分，红光射向正前方，而绿光斜射到壁上被吸收;与此同时在液相部分，由于水的折射是绿光射向正前方，红光斜射到壁上被吸收，因此在正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果（见图2）。

（1）本水位计通过汽，水阀门与汽包汽侧，水侧相联接，形成连通体，利用连通体的原理是水位计的水位与汽包水位一致。（2）本水位计所附带的冲洗器所产生的饱和冷凝水不仅能够实现更新水位计表体里面的水质，并且在流过云母片表面时还能起到冲刷云母片的作用，在云母片表面形成一层薄薄的水膜，阻止云母片表面结垢，使水位计始终保持清晰的观测效果。.必须定期更换水位计云母密封组件在正常显示情况下也应每半年更换一次以防止发生泄漏爆表事故。特殊情况时如云母片泄漏及结垢严重冲洗无效时也应立即更换云母组件。

2 主要技术参数监视方式：就地正前方目视或彩色工业电视远程监视

3安全措施（1）严格执行《电业安全工作规程》办理热力机械工作票，解列双色水位计，关闭双色水位计来水、来汽一次门,关闭双色水位计快关阀,开启双色水位计排污阀,确认双色水位计内部无压力时方可开始工作。（2）云母水位计停止运行。（3）关闭汽侧一二三次门和水侧一二三次门，打开放水门泄压。（4）清点所有专用工具齐全，检查合适，试验可靠。（5）现场工具，零部件放置有序，拆下来的零部件必须妥善保管好并做好记号以便回装。（6）所带的常用工具，量具应认真清点，绝不容许遗落在设备内。（7）开工前召开专题会，对各检修参加人员进行分工，并且进行安全，技术交底。

汽包冲洗水位和叫水方法

汽包水位计故障及处置规程一、汽包双色水位计工作原理：由红色和绿色光源发出的红色和绿色光从两侧射向水位计本体液腔。在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收，而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。然后通过摄像机将图像送至控制室进行监视。二、故障原因分析 1、汽侧或水侧的阀门堵塞。特别在冷炉起动时，这时由于锅炉第一次升温，锅炉管道内的残留物进入汽包内，进而进入双色水位计内，造成阀门堵塞。 2、安全子没有落下。在对双色水位计冲洗时，没有按照正确的顺序操作阀门就会造成安全子被冲到上面，由于两侧存在很大压力差，安全子不能落下来。 3、玻璃管被污染。如上述，第一次点火时的水质很差，容易污染玻璃管壁，使折射能力下降。 4、排水阀漏。若在运行冲洗过程中，有大的颗粒进入排污门的密封面内，就会阻碍和损坏阀芯，造成阀门关不严。三、故障处置方法 1、在锅炉和煤气炉运行过程中，出现水位计石英玻管破裂，立即关闭水位计引出管的水阀和汽阀，停炉更换水位计； 2、在锅炉和煤气炉运行过程中，出现水位计水阀、汽阀阀门或垫子漏水、漏汽严重，停炉更换阀门或垫子； 3、如果排水阀关不严漏水，停炉更换阀门。

附1：双色水位计冲洗方法水位计因水质各异，长期运行会造成结垢，导致红、绿色显示不清晰，按要求要进行冲洗，冲洗方法分为：汽冲洗和水冲洗。 A1汽冲洗：首先将水位计的汽阀、水阀关闭，开启排水阀后，将汽阀缓慢开启1/5 圈，冲洗 1 分钟，然后通过控制汽阀的开度来调节高压蒸汽的流量（开度不能全开），冲洗时间3—5分钟，若水位计已清晰，可停止冲洗工作。冲洗完毕，关闭汽阀、排水阀。中国 A2水冲洗：首先关闭水位计汽阀、水阀，打开水位计排水阀，待水放净后关闭排污阀，冲洗水位计时由开、关水阀来控制冲洗水的压力，缓慢并微开水位计水阀，使水依次流过水阀、水汽侧阀之间的连通管、汽阀、水位计，使水位计充满水，然后关闭水侧二次阀，开启排水阀，依靠水位计内的压力与水的自重带走污垢。反复冲洗几次后检查，若水位计已清晰，可停止冲洗工作。电力联盟缔造车汽冲洗和水冲洗完成后，开启汽阀和水阀，关闭排水阀。

双色水位计工作原理

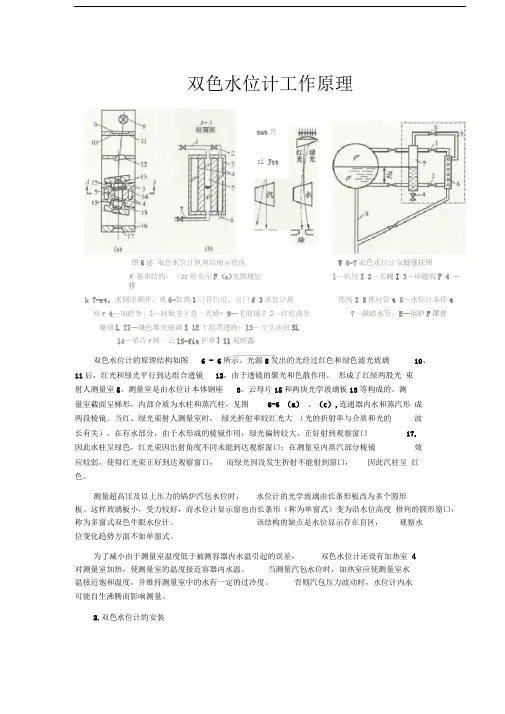

双色水位计工作原理双色水位计的原理结构如图6 - 6所示。光源8发出的光经过红色和绿色滤光玻璃10、11后，红光和绿光平行到达组合透镜12，由于透镜的聚光和色散作用，形成了红绿两股光束射人测量室5。测量室是由水位计本体钢座3、云母片15和两块光学玻璃板13等构成的。测量室截面呈梯形，内部介质为水柱和蒸汽柱，见图6-6 (a)、(c),连通器内水和蒸汽形成两段棱镜。当红、绿光束射人测量室时，绿光折射率较红光大（光的折射率与介质和光的波长有关）。在有水部分，由于水形成的棱镜作用，绿光偏转较大，正好射到观察窗口 17,因此水柱呈绿色，红光束因出射角度不同未能到达观察窗口；在测量室内蒸汽部分棱镜效应较弱，使得红光束正好到达观察窗口，而绿光因没发生折射不能射到窗口，因此汽柱呈红色。测量超高压及以上压力的锅炉汽包水位时，水位计的光学玻璃由长条形板改为多个圆形板。这样玻璃板小，受力较好，而水位计显示窗也由长条形（称为单窗式）变为沿水位高度排列的圆形窗口，称为多窗式双色牛眼水位计。该结构的缺点是水位显示存在盲区，观察水位变化趋势方面不如单窗式。为了减小由于测量室温度低于被测容器内水温引起的误差，双色水位计还设有加热室4 对测量室加热，使测量室的温度接近容器内水温。当测量汽包水位时，加热室应使测量室水温接近饱和温度，并维持测量室中的水有一定的过冷度。否则汽包压力波动时，水位计内水可能自生沸腾而影响测量。 2.双色水位计的安装双色水位计通过汽、水阀门分别与汽包汽侧、水侧相连接，形成连通器，如图6-7所示。

水位计与汽包间连通管的倾斜度应不小于100 : 1，汽侧取样管应使取样孔侧高，水侧取样管应使取样孔侧低。汽水侧取样管、取样阀门和连通管均应良好保温。由于水位计安装位置的环境温度比汽包内饱和温度低很多，因此，水位计的显示水位低于汽包实际水位。

汽包水位测量原理

1前言汽包水位是表征锅炉安全运行的重要参数，但由于水位取样系统内工质温度低于汽包内的工质温度，因此水位测量的指示与汽包内水位的实际高度总是存在着一个高度差，该差值称为冷缩量，且由于不同水位计测量原理不同和水位取样系统内工质温度不同，该冷缩量也不尽相同。导致各水位计显示值间偏差不一，有的甚至达到100mm以上，这就使得汽包水位测量的准确性与汽包水位偏差问题的解决，成为火电机组汽包炉安全经济运行的难题。笔者根据在探讨解决方案的过程中的实践与体会，着重对汽包水位计因测量公式产生的误差进行了分析，探讨了提高差压式水位测量精度的一些技术措施，供同行在运行维护检修中参考團1汽包水位计B虚・ 2汽包水位计算公式误差分析图2为舟山电厂汽包水位测量单室平衡容取样管的安装示意图。正压侧仪表取样管从单室平衡容器引出，负压侧从下侧取样孔引出，弓I出后都按1:100向下倾斜延伸1m以上。取样管延伸的目的是让平衡容器内的热量沿取样管传递，使取样管垂直段（参比水柱）接近环境温度。当正、负压侧取样管内的水温度均为环境温度时，它的密度则是环境温度与汽包压力的函数，这样可以减少环境温度变化对汽包水位测量精度的影响因数。 2.1差压式水位计算公式的推导根据图2推导水位的计算公式如下:

在实际应用中耳为参比水柱K P 「P J 值小，故U P . -P J S 常省略，则公式（1）可简化为： TT L （p_ - pi ）g-AP H= ------ ⑵ （pTT-pQg H.- （3> 式中：6为参比水柱（|P 亠侧水柱）冷水密度；口匚为参比水柱（巴侧水柱）平衡容器内热水平均密度；I 几为汽包内饱和水密度；代为汽包内饱和蒸汽密度； g 为重力加速度；Ha 为0水位线到负压侧取样管的长度；打吕齐为在CRT 上显示的汽包水位。 2.2汽包水位计算公式误差分析由于I 冷水密度大于-；平衡容器内热水平均密度，匕小」值大于°,故由公式（2）计算的水位比实际水位要高一些，其误差为: (4) 根据图2，平衡容器安装尺寸 L = 1083mm 比=400mm l=220mm 当汽包额定压力为15.4Mpa 时：饱和水密度 =594.0kg/m3 饱和蒸汽密度 -==101.9kg/m3 冷水为40C 时密度.=998.9kg/m3 平衡容器内热水平均密度，热水温度为 200E 时，「— 875.0kg/m3，热水温度为 140C 时，4= 933.5.0kg/m3 。现计算热水温度分别为200C 、140C 时的误差对CRT 上显示的影响。平衡容器内热水温度为200C 时, 220回A 翊“ ⑸ 眇M-10L9 平衡容器内热水温度为140C 时，则H- L （R-人）呂-Kpg 代眉一址 Cl)

电接点水位计说明书

率先通过ISO9001国际质量体系认证 UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD

一、产品简介 UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。二、主要功能１、数码管和发光二极管两种显示方式。醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。２、能测量出各电极当前阻值（单位KΩ）。３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。继

电器均为常开触点输出供外接使用。６、有4－20mA信号输出。７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。三、技术参数１、工作电压：220V+22V、50Hz 。２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。３、继电器输出结点容量：220V、3A 。４、整机功率：10W 。５、二次表开孔尺寸：76mm×151mm 。６、工作时间：连续运行。四、测量筒的结构和功能１、工作压力：0～22MPa ２、工作温度：0～540℃ ３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。

关于汽包水位测量问题

关于汽包水位测量问题汽包水位测量。就地水位计有：玻璃板式水位计、就地双色水位计、电接点式水位计几种。原理都是通过连通器原理，即在液体密度相同的条件下，连通管中各个支管的液位均处于同一高度。见下图。只不过看的方式不同而已对于就地水位计来讲，存在着散热误差，导致读数不准。汽包水位测量。上面公式推导过程：（假定饱和蒸汽密度与水位计中蒸汽的密度相同）H*ρ’=H1*ρ1+(H-H1) *ρ ’’ H*ρ’=H1*ρ1+H*ρ’’-H1* ρ’’ H*ρ’- H*ρ’’=H1*ρ1 -H1*ρ’’ H*(ρ’- ρ’’)=H1*(ρ1-ρ’’) H1=[(ρ’- ρ’’)/ (ρ1-ρ’’)]*H (1)直接“散热”误差由于测量筒及其引管向周围空间散热，其水柱温度实际上低于容器内水的温度，直接影响水位计测量筒内水的密度ρ1，即测量筒内水的密度ρ1大于容器内水的密度ρ'，由(1)式可知水位计显示的水位H，比容器内水位H低。由(2)式可以看出，水位计测量筒散热越多，ρ1也就越大，因而测量误差｜△h｜越大，这种误差我们称为直接“散热”误差。为了减少直接“散热”误差｜△h｜，一般在水位计测量筒的下部至水侧连通管应加以保温，以减少测量筒水柱温度与容器内水的温度之差：同时水位计的汽侧连通管及水位计测量筒的上部不用保温，并让汽侧连通管保持一定的倾斜度，使更多的凝结水流入测量筒，以提高水位计测量筒内水的密度

ρ1。(2)取样“散热”误差由式(2)可以看出，水位计误差值｜△h｜与水位值H成正比，即水位值H越高(以水侧连通管作零点)，水位计误差值｜△h｜就越大，可以说存在取样“散热”误差。由图1可以看出，若容器内实际水位不变，当水位计水侧取样孔及连通管向上移时(相当于零水位线上移)，容器水位示值H 减少，则由式(2)可以看出，水位计取样“散热”误差｜△h｜可减少。为了能测量到水位下限，水位计水侧取样向上移是有限的，因此图1中取样“散热”误差是无法完全消除的。(3)工况“散热”误差随着容器压力的增高，ρ'减少，ρ“增大，即在同样的散热条件下(ρ1-ρ')变大，(ρ1-ρ")变小，由式(2)可以看出测量误差｜△h｜增大，这种误差我们称为工况“散热”误差。在图1的水位计中，容器的工作压力是由运行工况决定的，因此工况“散热”误差是无法消除的。从理论上讲，当ρ1=ρ'时，(1)式可以简化为H1=H，也就是说水位计水位值等于容器内水位值(实际水位)：同时(2)式可以简化为△h=0，也就是说水位计的三种”散热”误差均为0(无“散热”误差)。一般高压锅炉(如300MW机组)在高水位运行时，汽包水位计的“散热”误差值达100～150mm，有可能造成各种联锁及保护失效，因此对减少甚至消除“散热”误差最为关键。减少水位计的“散热”误差应注意如下： (1)每一种水位计应单独取样(有单独的取样孔及连通管)：(2)容器与测量筒的连通管不宜长； (3)水位计的汽侧取样管应向上向容器方向倾斜，水侧取样管应向下向

TC-S(M)W─型系列高压、超高压双色水位计

一、用途及特点 TC-S（M）W─型系列高压、超高压双色水位计是用于各发电厂、石油化工行业及各工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表。它是在总结国内外各种透射式双色水位计优点基础上最新研制的长窗式高压、超高压双色水位计，用汽红水绿显示液位，无水全红、满水全绿。红绿色界面即为实际水位。可在现场直接观察也可以配我公司生产的彩色工业电视监视系统，在控制室内的监视器荧屏上远程监测现场实际水位。它与其它双色水位计相比较，具有如下几种特点： 1、盲区少、窗口布置合理 a. 一窗水位计在水位计本体上设置一个窗口，所以在水位计观察范围内没有盲区，窗口观察范围是255mm，而锅炉水位正常波动范围是±50mm，它正处于水位计窗口的观察范围内，所以在锅炉正常运行时，可无盲区监视。 b. 三窗水位计在水位计本体上设置三个窗口，所以在水位计观察范围内只有两段盲区，每个窗口观察范围是120mm，而锅炉水位正常波动范围是±50mm，它正处于水位计中间窗口的观察范围内，所以在锅炉正常运行时，可无盲区监视，这是牛眼水位计不可比拟的。 c. 五窗、7窗水位计五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口，通过光学原理转换达到在水位计正前方±3º角范围观看水位计两排窗口，可同时观察到两排窗口红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。2、自冲洗效果良好由于本系列水位计是长窗式，与冷凝水接触面积大，所以当蒸汽流经上连接管时，一部分变为冷凝水后可顺窗口表面冲洗观察窗，使窗口不易挂垢。 3、光源采用特制管灯光源或LED光源 ①.特制管灯光源：不需要镇流器、只需接36V安全电压即可，而且灯管发光均匀、耐高温、寿命长。整体光源调整更方便； ②.LED光源： LED光源是我公司最新研制的与双色水位计配套使用的产品，它具有耗能低、不发热、色彩鲜艳、发光均匀、安装调试简单、使用寿命长等优点。 4、该型号水位计具有观察范围宽、颜色清晰、透明逼真的优点。 5、TC-S（M）W─型系列水位计的本体都采用优良材质，耐锈蚀，不变形。 6、窗口组件选用国际一流材质，承压好，不泄漏，运行长久。综上所述，该系列产品是监测锅炉水位的最理想仪表。另外，我公司还可根据用户实际需要，提供合理的水位监测解决方案并设计、加工，满足广大用户的特殊需要。
