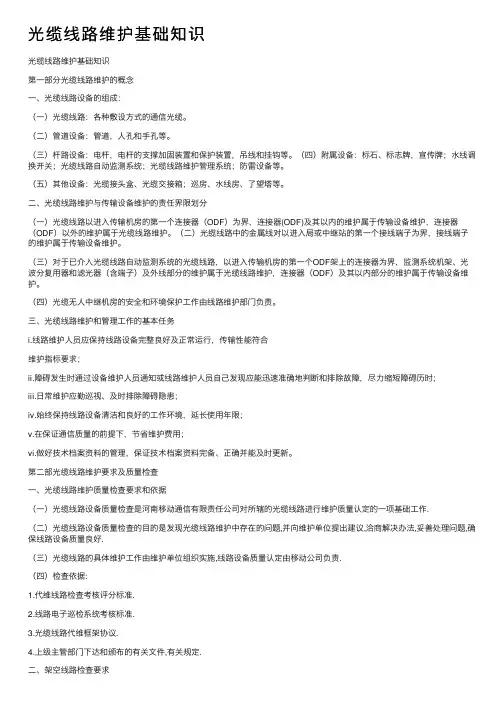

光缆线路维护基础知识

光缆线路维护基础知识

第一部分光缆线路维护的概念

一、光缆线路设备的组成：

（一）光缆线路：各种敷设方式的通信光缆。

（二）管道设备：管道，人孔和手孔等。

（三）杆路设备：电杆，电杆的支撑加固装置和保护装置，吊线和挂钩等。（四）附属设备：标石、标志牌，宣传牌；水线调换开关；光缆线路自动监测系统；光缆线路维护管理系统；防雷设备等。

（五）其他设备：光缆接头盒、光缆交接箱；巡房、水线房、了望塔等。

二、光缆线路维护与传输设备维护的责任界限划分

（一）光缆线路以进入传输机房的第一个连接器（ODF）为界，连接器(ODF)及其以内的维护属于传输设备维护，连接器（ODF）以外的维护属于光缆线路维护。（二）光缆线路中的金属线对以进入局或中继站的第一个接线端子为界，接线端子的维护属于传输设备维护。

（三）对于已介入光缆线路自动监测系统的光缆线路，以进入传输机房的第一个ODF架上的连接器为界，监测系统机架、光波分复用器和滤光器（含端子）及外线部分的维护属于光缆线路维护，连接器（ODF）及其以内部分的维护属于传输设备维护。

（四）光缆无人中继机房的安全和环境保护工作由线路维护部门负责。

三、光缆线路维护和管理工作的基本任务

i.线路维护人员应保持线路设备完整良好及正常运行，传输性能符合

维护指标要求；

ii.障碍发生时通过设备维护人员通知或线路维护人员自己发现应能迅速准确地判断和排除故障，尽力缩短障碍历时；

iii.日常维护应勤巡视、及时排除障碍隐患；

iv.始终保持线路设备清洁和良好的工作环境，延长使用年限；

v.在保证通信质量的前提下，节省维护费用；

vi.做好技术档案资料的管理，保证技术档案资料完备、正确并能及时更新。

第二部光缆线路维护要求及质量检查

一、光缆线路维护质量检查要求和依据

（一）光缆线路设备质量检查是河南移动通信有限责任公司对所辖的光缆线路进行维护质量认定的一项基础工作.

（二）光缆线路设备质量检查的目的是发现光缆线路维护中存在的问题,并向维护单位提出建议,洽商解决办法,妥善处理问题,确保线路设备质量良好.

（三）光缆线路的具体维护工作由维护单位组织实施,线路设备质量认定由移动公司负责.

（四）检查依据:

1.代维线路检查考核评分标准.

2.线路电子巡检系统考核标准.

3.光缆线路代维框架协议.

4.上级主管部门下达和颁布的有关文件,有关规定.

二、架空线路检查要求

（一）电杆安装质量：杆路顺直,无眉毛弯,”S”弯,电杆左右跳位小于半个杆跟.

(1)电杆位置及埋深要求

①电杆位置: 杆位选择在安全,牢靠处,避开易冲刷,塌陷,影响交通,耕作处.

距国道公路≥20米，省道公路≥15米，县乡公路≥3米，特殊地段不得埋在路肩上,距路肩应大于4/3杆高.

距铁路≥30米，特殊地点，距铁路铁轨大于4/3杆高

距相邻线路间距＞大于杆高,最近不得小于7米.

②电杆埋深:符合设计要求。一般情况下,应满足下列埋深标准:

(2)电杆垂直度：直线电杆应正直,前后倾斜≤5厘米，左右偏差≤半杆梢；角杆

应埋设在两个相邻直线段交叉点上，其杆梢不得向内角倾斜，赶根内移≤1个杆根；杆洞均应填满夯实。

(3)电杆质量：电杆规格程式符合设计要求及负荷区的规定。水泥杆应水泥封顶，

其纵裂不超过1.5mm，环裂不超过2mm，破损不大于2.5平方cm；木杆杆梢无劈裂，杆身均应进行防腐处理并符合质量要求。

(4)标号：电杆编号以中继段为编号区段，方向按设计要求或从A端向B端从小

号到大号编号，杆号无漏号、重号，书写规范、醒目。

（二）拉线安装质量：安装位正确，牢固，规范，无断股、跳股、松弛、锈蚀现象。

(1)地锚：地锚程式、出土应符合要求，并无锈蚀，拉线洞深达到要求。一般情

况下：地锚出土20±10cm，洞深：1.8米地锚为1.4米，2.1米地锚为1.6米，

2.4米地锚为1.8米。

(2)拉线：拉线规格程式应符合要求，并无跳股、断股、松弛现象；中、上部缠绕尺寸应符合规定，杆上拉线抱箍安装位置规范，安装牢固，并无锈蚀情况。

直线段上的拉线应在杆路垂线上，左右偏差≤5cm；角杆拉线应在角平分线上，左右偏差应≤5cm；侧面拉线应垂直于杆路直线，左右偏差≤15cm，距高比等于1。特殊地形应达到0.75≤距高比≤4/3；

（三）光缆吊线及附件：其规格程式、安装垂度、位置符合设计要求，安装牢固、配件齐全，并无锈蚀现象。

(1)安装位置：一般安装在距杆梢20---50CM处，在同一中继内应统一，吊线抱

箍偏差为±3厘米；吊线及配件安装应规范。

(2)防护安装：角杆、长杆挡电杆、仰俯角电杆、坡度变更杆应按照设计要求安

装辅线；吊线每隔1公里应加装绝缘子，将电气断开，每隔1.5公里应安装泄力拉线，将吊线泄力；设有拉线电杆应增设半地线，与10KV以上输电线及自动闭塞线交越电杆、终端杆、杆高在12米以上电杆，及安装有架空防雷线电杆应安装通地线，地线应超出杆梢15cm。吊线与其他设施、树木间的隔距应符合维护规范附录五、六的要求；吊线终结及接续质量应符合设计、规范要求。

(3)挂钩：挂钩程式选择合适，搭扣方向一致，拖板齐全，无丢失，卡挂间距均

匀一致，其允许偏差为50c m±3cm。

（四）光缆敷设质量：光缆在吊线上应顺直，无死弯，背扣，无明显松弛现象。

(1)接头盒安装质量：安装位置、面向符合要求，接头盒顶部不得超出杆梢，并

无破损渗漏水现象；光缆接头盒、余留架，安装牢固规范、配件齐全、无锈蚀现象。

(2)光缆余留：光缆应在每根杆上余留,余留弧点中心应处在电杆中心线位置，距

吊线距离应为20---25厘米，并应在距电杆80---100CM处两侧吊线绑扎，在每隔500米相邻一根电杆上余留5米，接头盒两侧光缆余留应有5---8米，并盘放整齐，安装绑扎在余留支架上。接头盒两侧余留光缆应在距电杆150----200CM的吊线上留有伸缩弯，伸缩弯最低弧点距吊线距离应为20—25CM。

(3)光缆保护：光缆经十字吊线、丁字吊线、电杆及其他有发生拖磨光缆处应予

加护管保护；光缆在引上时，应按规定安装钢管保护管；保护管规格程式应按照设计规定，其固定安装应符合安装规定。钢管顶端管口应封堵并无锈蚀现象，光缆在距引上电杆150---200CM处段落内留有伸缩弯，伸缩弯的安装应符合上条(2)要求；光缆与电力线交越时，应采用绝缘胶管或竹片将吊线做绝缘处理，其两段长度应超出电力线垂直投影点外1---2米为宜。架空光缆防雷、防强电措施符合设计规定，所以安装地线、接地装置的接地电阻应符合规定要求。

三、进局管道光缆检查要求

（一）路面检查

人孔建筑规格、管群排列、相邻人井间距离应符合设计要求，管道无下沉塌陷，管孔无杂物、泥沙堵塞及渗水现象，人孔盖完好，无破损、丢失。

（二）人孔检查

塑料子管规格质量和占用管孔位置符合设计要求，并无堵塞现象；塑料子管在人孔中的余留不得小于20CM，并安装有子管堵头和塞子。砌筑质量、工艺符合要求，拖架、拖板及其他附件齐全，无锈蚀现象。人孔无积水。

（三）管道光缆检查

人孔内光缆应有适当的余留，安装绑扎规范牢固，并进行保护处理；不与其他缆线交叉，扭绞，并有明显的区别标识。光缆无损伤，拐弯的曲率半径大于或等于缆经的15倍；人孔内接头盒安装位置符合设计要求，安装牢靠，配件齐全，接头盒两侧光缆各应有6—8米余留，并按设计要求安装在两侧人孔壁上，盘绕绑扎整齐规范。光缆占用管孔，塑料管位置应当一致。

四、直埋光缆的检查要求

（一）路由的检查

1.光缆及接头敷埋位置环境安全可靠，光缆和树木隔距，与建筑物和其他设施

的距离符合规范要求规定。

2.路面上光缆沟，接头坑回填土应夯填充实，无塌陷，冲沟，取土，露缆现象。（二）光缆及埋深检查

1.线路上直埋光缆，管道光缆，爬坡光缆，水线光缆的规格程式和埋设方式，

敷设段落及地点符合设计要求。与同沟敷设的光缆不得交叉、重叠，相互间应有明显的标识。

2.光缆埋深应符合设计规定，当达不到规定的2/3时,应将光缆下沉，下沉光缆

确实困难时，必须采取安全可靠的光缆保护措施。

3.标石、标志牌、宣传牌检验：光缆标石分为直线标石，转角标石，接头标石，

监测标石，预留标石和地下障碍物标石。标石、标志牌、宣传牌规格程式符合要求，无丢失、损坏、倾斜现象，埋设地点环境安全可靠、位置准确、埋

设正直、齐全完整、编号正确、字迹清楚，并无漏号、重号现象。

埋设安装应符合下列规定：标石埋设一般埋深60CM，出土40CM (详见附录一表6)

①直线标石:埋设在直埋线路正上方.面向传输方向,当线路离公路较近时,可面向

公路.

②接头标石:埋设在直线线路上,面向接头;

③转角标石:埋设在线路转角的交叉点上,面向内角;

④预留标石:埋设在预留处的直线线路上,面向预留;

⑤地下障碍物标石:埋设在地下障碍物处线路上,面向始端;

⑥监测标石:埋设在监测物上方终端处,面向始端;.

⑦标志牌,宣传牌按规定埋设

标石的倾斜应不超过2CM,标志牌,宣传牌倾斜应不超过5CM.

4.光缆预留:线路在有计划新建,修筑公路,铁路,河渠处,应按设计留有预留,预留

长度应符合设计要求,并在其上方埋设预留标石.

5.光缆接续及接头盒安装:光缆,光缆接头盒规格程式及光缆接续及接头盒安装

应符合设计要求.接头处的预留应整齐盘设在接头坑内,拐弯处弯曲曲率半径应大于光缆外经15倍,光缆盒摆放位置符合规定,并无破损,漏气,渗水现象.光缆盒上方应有水泥盖板保护,并按规定埋设接头监测标石.监测装置的安装及尾纤芯数与两端光缆外护层金属件,加强芯及接头盒绝缘电极安装连接符合设计或规定要求,并无错接,漏接现象.监测标石无破损,配件齐全,安装牢固.光缆配盘或介入短段光缆时,其光缆长度应大于200米.

6.光缆防护：光缆的安全防护措施应按设计规定并符合下列要求：

（1）穿越铁路及不开挖的公路时，采取顶管方式。顶管应平直，钢管规格、位置、距地面的距离应符合设计要求和相关规定；允许破土的位置可

采用埋管保护；所有保护管管口都应堵封。

（2）穿越机耕路、农村大道及市区、居民区、砖窑厂或易动土地段，缆线上方20cm处应有水泥盖板或红砖等保护措施。

（3）穿越有疏浚、挖泥取肥的沟、塘、渠时，光缆上方应覆盖水泥板、水泥沙袋保护。

（4）穿越0.8m及以上的沟坎、梯田时，应有护坡、护坎保护，其方式和质量应符合设计要求和相关规定，并无塌陷、破损现象。0.8m以下的

沟坎不做护坡、护坎时必须分层夯实，恢复原状。

（5）穿越鼠、蚁活动区域时，应按规定做防鼠、防蚁处理，采取有效防鼠、防蚁措施。

（6）按设计规定需要采取防雷措施地段，应按规定安装防雷装置，其防雷方式、防雷装置的安装、埋设应符合设计要求。单根排流线应敷放在

缆线上方30cm处，并应顺直，无锈蚀，在起始点两端埋设有监测标

石;当采用双根排流线时，线间相距应≥40cm。

五、架空跨越长杆档光缆及水线光缆沿桥敷设光缆的检查要求

（一）架空层长杆档光缆

架空长杆档架空光缆电杆，拉线，吊线，光缆及福建的规格，尺寸，质量符合设计要求，其特殊装置的安装质量标准和缆线的敷设质量标准，除符合设计和架空光缆线路要求外，应满足以下方面：

1．杆档长度在80----100米，不更换吊线，跨越档两侧电杆上，在跨越侧应加泄力辅助装置，在其反侧应设顶头拉线。

2．杆档长度在101---150米，应更换成7/2。6或7/3。0镀锌钢绞线吊线，具体程式由设计选用。跨越档两侧电杆上，在跨越档侧加装泄力加强辅助装置，在其反侧应装顶头拉线，加装三方或四方拉线。

3．杆档长度在151---300米之内，应加辅助吊线。跨越档装置及缆线应进行特殊设计，并应另设终端杆，将跨越档主吊线在杆上终结，终端杆距跨越杆最近距离不小于20米（或跨越档4/3）

4．跨越档两侧应按规定留有光缆预留，预留光缆及接头盒不得安装盘放在终端杆，跨越杆上。

（二）沿桥敷设光缆

光缆跨过河，当才用沿桥敷设时，设计中应特殊设计。敷设方式也可用吊线吊挂，槽道，保护管等方式。

1．沿桥吊线吊挂光缆：光缆沿桥吊挂方式，光缆，吊线规格程式及安装质量应符合设计要求，其安装质量除应按架空光缆标准要求进行检验外，同时应满足以下方面：

（1）吊线支架，终端固定必须牢靠，吊线中间不应有接头；

（2）光缆不得在桥上预留，接续，安装接头盒；

（3）沿桥两端光缆应有安全保护措施，如采用钢管，硬朔管穿放保护。

（4）光缆吊挂位置安全可靠，应在桥拱洞顶点上方，其距离应大于20CM，并应满足最高气温下，其垂度最低不得降至桥拱洞顶点下方。

2．沿桥槽道光缆：沿桥光缆采用槽道敷设时，其敷设方式，槽道，光缆规格尺寸符合设计要求，同时满足以下要求：

（1）槽道位置安全可靠，应高出桥孔拱洞，并安装固定牢固，便于日常维护。（2）光缆不得在槽道中预留，接续，安装接头盒，其敷设应顺直，并不与其他缆线交叉重叠，且有明显的区别标识。

（3）引上桥光缆必须有安全保护措施，光缆槽道在每桥墩处留有约3---5CM伸缩缝，并进行防蚀，防锈处理。

3．保护管沿桥光缆：沿桥光缆应采用穿放保护管敷设时，其敷设方式，保护管，光缆规格程式及安装质量标准应符合设计要求外，应满足下列要求：

（1）保护管的位置安全可靠，固定牢固，便于日后维护。并进行防蚀，防锈处理。

（2）保护管应在每桥墩处留有伸缩缝，管内必须穿放至少有1根备用朔料子管。光缆穿放在朔料子管内，光纤金属线不得在保护管中接续。

（3）沿桥保护管应平直，桥两端不得留有死弯。

（三）水底光缆：

光缆过沟，溏，洼地，河，渠时，设计中不改变工程施工用直埋光缆规格程式的水下光缆，穿放在半硬朔料管中，并盖有水泥板和水泥沙袋进行保护，拐弯点的弯曲曲率半径应大于规定。朔管口应封堵严实，其埋深应大于1.2米，当需采取加强保护措施时，可用钢管进行保护。

2．光缆过河（渠），需采用水线光缆敷设时，水线规格程式，敷设质量要求，施工工艺均应符合设计和安装工艺要求，同时应满足以下方面：

（1）水线长度应大于200米，并伸出堤，岸外50米，其埋深应符合以下要求：在枯水季节水深不足8米河（渠）：河床不稳定，土质松软时不小于1.5米；河床稳定土质坚硬时应不小于1.2米；石质，半石质河床，应大于0.5米，并应有保护措施。光缆不得腾空，打圈现象。

（2）水线敷设位置应选择在河床稳定，水流平缓，河道狭窄，安全可靠处，并应方便维护。

（3）水线在堤，岸处不得有接头。水线预留，S弯，梅花桩等，其固定埋设方式及地点，迎水放弧应符合设计要求。

（4）水线在岸滩部分的埋设深度应不小于1。5米，易受洪水冲刷，不安全稳定的地段，缆线上应压有水泥板，水泥沙袋保护。岸滩坡度不小于30度，超过时应采取加固措施。

（5）敷设水线处，均应设置宣传标志牌。通航河流设置水线标志牌。并划定挖沙，取土，禁锚区域。标志牌的规格，安装质量及工艺要求应符合设计要求外，并满足以下方面。

①位置应选择在地势高，无障碍物遮挡，稳固安全地方。

②在土质松软，埋深达不到要求时，应采取加拉线，底盘，卡盘等加固措施，

可根据河宽的大小或设计要求采用单杆或双杆安装。

③水线标志牌正面应分别与河道上游，下游方向呈现25—30度的角度，其

信号等装置应符合国家通航河道信号灯的要求。

六、进局站光缆的检查要求

（一）局站前人孔，地下室，墙洞均应封堵严实。

（二）光缆经地下室（通道）应敷设在不易受外界环境损伤的安全位置，当有可能遭受损伤处，应采取安全保护措施。

（三）光缆在拐弯点前后，走线架，墙上，爬梯上应按规定进行固定绑扎。上下走线架或爬墙的绑扎部位，应垫胶管，以避免光缆受压。光缆拐弯点曲率半径应符合规定。

（四）局内光缆与其他缆线应有明显的区别标识（悬挂标志牌），并留有10---20

米的预留。预留应整齐盘放在进线室或光端机房墙上，并固定绑扎牢固，局站前人孔内不应放预留光缆。

（五）按规定使用阻燃光缆时，其接头不应放在局站前人孔内。当不使用阻燃光缆时，局内光缆从进线室到光端机ODF架段应缠绕阻燃胶带。

（六）光缆终端安装位置应稳定安全，原离热源。

（七）自光缆终端引出的尾纤和连接器，按设计要求插入ODF架（光分配架）上，未插接连接器，尾纤的其端口均应盖上朔料帽。

（八）光缆中的金属线对应分别引入业务盘，远供盘。

（九）光缆金属加强芯，金属护层均应做接地终结。

（十）尾纤、铜导线均应在其端部位置表明方向和序号，并盘放整齐，在机架开启板的背面上应贴有光缆光纤（铜导线）与尾纤（铜导线引出线）序号连接对照图表，并注明开放系统。

七、光缆光电特性及其检查

（一）中继段光纤特性测试检查

1．光缆线路衰减测试检查。

光纤衰减测试，必须在稳态条件下进行，测试时采用插入法，仪表使用光源，光功率计。测量结果应为双向去平均值。中继光缆线路光纤的衰减应符合设计指标。测试应做详细记录。当不能满足设计指标时，应认真组织查找出光缆，尾纤，连接器的原因，并制定出合适妥善的解决方案。

2．光纤后向散射信号曲线检查测试：

使用光时域反射仪（OTDR）进行检查。信号曲线检验必须进行双向检查测试，信号测试结果（包括曲线）必须存盘打印记录。

信号曲线检查应无异常情况，每公里衰减与竣工资料测试相符。如发现曲线异常，有衰减台阶时，应认真分析，找出是否为光纤断纤、开裂、接续损耗过大、尾纤及连接器等原因，并制定解决方案。

3．光纤接续损耗核实检查：根据以上测试检查结果，结合竣工资料光纤接续损耗记录，进行核实检查。单纤接续损耗，双向测试取平均值。在1310nm及

1550nm不应大于0.08dB/个，当在一个中继段中，个别接头大于0.3dB/个时，应查找原因。当超过0.5dB/个时，应予以整治重接

（二）中继段光缆线路电性能检查测试

光缆线路电性能检查包括如下项目：

①铜导线直流电阻及不平衡电阻检查测试；

②铜导线绝缘电阻，铜导线绝缘强度检查测试；

③光缆金属护层直流电阻检查测试；

④直埋光缆护层对地绝缘电阻检查测试；

⑤地线电阻检查测试；

（三）通信铜导线直流电阻，不平衡电阻，绝缘电阻及选供铜导线支流电阻，绝缘电阻，绝缘强度的测试结果应符合通信光缆铜导线电气性能国标规定。光缆金属护层每公里直流电阻值应符合出厂要求。

（四）直埋光缆在施工敷设中，应测试是光缆护层对地绝缘电阻，绝缘电阻应符合以下规定：

单盘光缆敷设回土30CM不少于72小时，测试每公里护层对地绝缘电阻不应低于出厂标准的1/2，光缆回土后不少于24小时，测试光缆接头对地绝缘电阻不低于出厂标准的1/2，中继段连通后应测试出对地绝缘的电阻值（检查竣工文件测试记录）。

（五）光缆接头监测标石对地绝缘检查

1、光缆加强芯、金属护层、接头盒对地绝缘测试值应符合下列规定：

①埋设后的单盘直埋光缆，其金属外护套对地绝缘电阻不低于10MΩ。KM，

允许百分之十的单盘光缆比低于2 MΩ。KM。

②埋设后的单盘直埋光缆，其金属外护套对地绝缘电阻维护标准不低于2 MΩ。

KM。

③测试仪表使用高阻计，兆欧表。对地绝缘电阻大于5时，用高阻测试，低于

5时用兆欧表测试。

2、监测尾缆安装牢固，尾纤监测线与光缆加强芯，金属护套层，接头盒电极的

接续符合规定或设计要求，无错接漏接现象。

3、接头盒密封气闭性能良好，并无渗漏水现象，光缆外护层无破损。

（六）防护接地装置检测及接地电阻测试

1．架空光缆保护地线安装应符合设计规定外，并符合以下要求：

①装有拉线电杆应加装半地线；

②与1KV以上输电线，自动闭塞线交越的杆档两侧电杆，终端杆，杆高超过

12米的电杆应加装通地线；

③在易遭受雷击的区段应加装架空地线；

④测试接地电阻值应符合下面要求。

2．局站光缆保护地线接地电阻应≤5欧

3．直埋光缆地下防雷线《排流线》接地电阻标准。

第三部分光缆线路故障处理

一、线路障碍分为重大障碍、全阻障碍、一般障碍。

（1）重大障碍：在重要通信期间或一、二级干线光缆的任何一处发生全部中断的障碍为重大障碍；

（2）全阻障碍：本地网的在用光纤全部阻断或光纤性能发生变化而使传输系统全部中断且时间超过20分钟的障碍。

（3）一般障碍：光缆的任何一处发生部分断纤的障碍称为一般障碍。

二、障碍处理原则

（1）当线路发生障碍时，设备维护人员应努力设法调通备用光纤，同时判明障碍线路中继段段落，通知线路维护人员下站配合查修；若难以判明是无人中继器或线路障碍时，设备与线路维护人员双方应同时出查，直至确定故障段落。（2）遵循“先抢通、后修复”的原则，不分白天黑夜、不分天气好坏、不分维护界限，用最快的方法临时抢通传输系统，然后再尽快修复。线路障碍未排除之前，查修不得中止。障碍一旦排除并经严格测试合格后，立即书面通知移动公司对线路的传输质量进行验证，并尽快恢复通信。

（3）障碍处理中介入或更换的光缆，其长度一般应不小于200米，尽可能采用同一厂家、同一型号的光缆，单模光纤的平均接头损耗应不大于0.1dB/个。迁

改工程中和更换光缆接头盒时单模光纤的平均接头损耗应不大于0.1dB/个。障碍处理后和迁改后光缆的弯曲半径应不小于15倍缆径。

（4）光缆线路发生障碍，临时抢通后系统恢复正常，至最终按要求完全恢复。在临时抢通到正式恢复的倒换中，应不影响正常业务，否则将视为又一次中断。

三、障碍考核

障碍次数的计算：

（1）除不可抗力外，线路中光纤、光缆中断或光纤性质劣化造成一个及以上系统同时发生障碍，记障碍一次；同一中继段内，同一在用通信系统同时阻断多次，记障碍一次。

（2）平均每百公里障碍次数的计算

平均每百公里障碍次数 = 障碍总次数÷线路总长度（皮长公里）×100 。

在一年中，一、二级干线允许平均每百公里障碍为0.3次。本地网线路允许平均每百公里障碍为0.5次。

障碍历时的计算：

从设备维护交出线路障碍开始计算，至线路修复并经验证可用时为止。全阻障碍历时从设备维护交出全阻线路障碍开始计算，至抢通系统，并经设备维护验证其光路恢复正常可用时为止。
