顶拱回填灌浆施工工艺方法方法

1.施工工艺

导流洞顶拱回填灌浆在衬砌混凝土达到70%设计强度后进行，灌浆分区段自隧洞较低段向较高一端推进，分两序加密，回填灌浆结束7d后进行钻孔注浆检查。回填灌浆工艺流程如下：

孔位放样→钻孔→钻孔冲洗→埋管→分序灌浆→封孔。

2.施工方法

⑴钻孔

灌浆孔混凝土部分在混凝土衬砌施工时预埋φ56钢管作为预留孔道，钻孔采用YT-27手风钻从预埋管中扫孔钻进，钻孔孔径φ42mm，孔深深入岩石10cm，钻孔结束后，测记混凝土厚度和空腔深度，同一灌区同一次序孔可一次全部钻出。

⑵钻孔冲洗

钻孔终孔后，敞开孔口，采用风水轮换方式冲洗钻孔，冲洗至回水澄清并延续10min即可结束。

⑶灌浆方式及方法

钻孔冲洗干净后，孔口采用单胶球阻塞器阻塞孔口，进行纯压式灌浆，灌浆时由低向高采用“赶浆法”分区分序进行，每区段长度不大于50m。回填灌浆压力0.2～0.3Mpa，回填灌浆结束标准：在规定的压力下，灌浆孔停止吸浆并延灌5min即可结束。

⑷灌浆材料及设备

灌浆用水泥采用425#普通硅酸盐或硅酸盐大坝水泥，水泥浆液由集中制浆站采用NJ-600高速搅拌机拌制0.5:1浓浆，输送至各作业面后，采用JJS-2B双层搅拌桶调配使用，I序孔灌注水灰比0.6（或0.5）:1的浓浆，Ⅱ序孔灌注1:1和0.6（或0.5）:1两个比级的水泥浆，空隙大的部位灌注水泥砂浆。灌浆泵选用SGB-1型灌浆泵（灌注砂浆采用SNS200/100砂浆泵）。

⑸封孔

灌浆结束后，采用0.5:1浓浆置换出孔内稀浆，然后带压扎管，待凝后取出孔口阻塞胶球，除留作固结灌浆的孔外，其余使用水泥砂浆封填密实，并抹平。

⑹质量检查

回填灌浆质量检查在该部位灌浆结束7d后进行，质量检查采用钻孔注浆法进行，采用手风钻钻检查孔（或利用部分固结灌浆孔），然后向孔内注入水灰比2:1的水泥浆，在规定压力下，初始10min内注入量不超过10L，即认为合格，检查结束后，按灌浆孔要求进行封孔。

盾构同步注浆及二次补浆施工方案

中建交通建设集团有限公司深圳市城市轨道交通9号线工程9104-3标段同步注浆及二次补浆施工方案编制人： ___________________ 审核人： ___________________ 审批人： ___________________ 中建交通建设集团有限公司

深圳市城市轨道交通9 号线工程9104-3 标段 2014 年04 月

目录第一章编制说明. ........................................... 错误! 未指定书签 1.1 编制依据......................... 错误! 未指定书签 1.2 编制原则......................... 错误! 未指定书签 1.3 章、节及图、表编目说明.................. 错误! 未指定书签第二章工程概况. ........................................... 错误! 未指定书签 2.1 工程简介......................... 错误! 未指定书签 2.2 区间地质概况....................... 错误! 未指定书签 2.3 区间水文地质概况...................... 错误! 未指定书签第三章同步注浆. ........................................... 错误! 未指定书签 3.1 同步注浆的方式与定义.................... 错误! 未指定书签 3.2 盾构同步注浆....................... 错误! 未指定书签 3.3 上软下硬地层同步注浆. ................................ 错误! 未指定书签第四章二次补浆. ........................................... 错误! 未指定书签 4.1 二次补浆目的....................... 错误! 未指定书签 4.2 防水、堵漏提高隧道抗渗能力................. 错误! 未指定书签 4.3 二次补浆的注浆方式及浆液配比............... 错误! 未指定书签 4.3 注浆压力及注浆量...................... 错误! 未指定书签 4.4 施工设备......................... 错误! 未指定书签第五章应急预案. ........................................... 错误! 未指定书签 5.1 建立应急组织机构，明确责任分工............... 错误! 未指定书签 5.2 应急物资......................... 错误! 未指定书签 5.3 突发事件应急预案...................... 错误! 未指定书签第六章质量控制. ........................................... 错误! 未指定书签 6.1 工程质量保证制度...................... 错误! 未指定书签 6.2 工程质量措施....................... 错误! 未指定书签第七章安全措施及文明施工. ................................... 错误! 未指定书签 7.1 安全措施.......................... 错误! 未指定书签

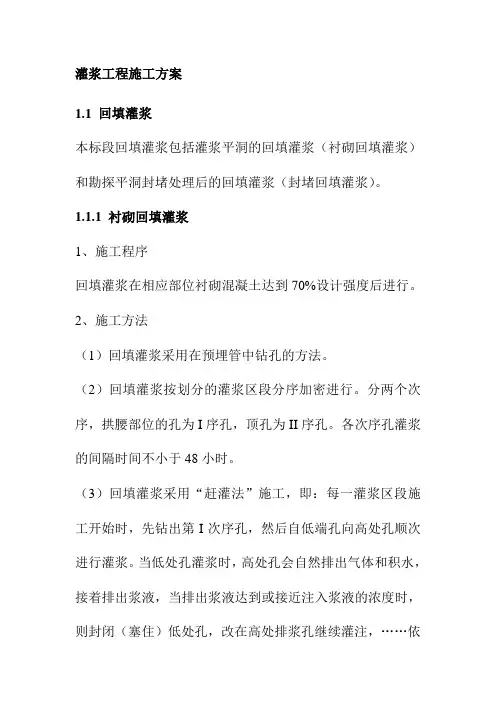

回填灌浆工程施工方案及方法

回填灌浆工程施工方案及方法 (1) 回填灌浆采用预埋管注浆法。在衬砌混凝土时即按照设计要求，预埋φ50钢管作为灌浆管，在预埋管中钻孔，再进行施灌。灌浆孔分段分序布置，一般分为两个次序进行，后序孔应包括顶孔。回填灌浆孔布置详见《回填灌浆孔布置图》。 (2) 回填灌浆施工工艺流程在预埋钢管中钻孔→检查→灌浆→质量检查→补灌→验收封孔 ⑶ 造孔回填灌浆孔采用手持式风钻，从预埋管中钻孔，钻孔孔径不宜小于38mm ，孔深宜伸入岩石10cm ，并测记混凝土厚度和空腔尺寸。 ⑷ 灌浆顺序、分序灌浆分两序进行，先进行一序孔的灌注，间隔时间大于48小时后，进行二序孔的灌注，并做到由下而上，先边孔，后顶孔。 ⑸ 灌浆压力和结束标准回填灌浆采用“纯压式”灌浆，孔口灌浆管处装设压力表控制灌浆压力，洞身段回填灌浆孔横断面图回填灌浆孔平面布置图序孔

灌浆压力为0.2~0.3MPa 。在设计压力下，灌浆孔停止吸浆并延续5分钟即可结束该孔的灌注。施灌过程中，应密切注意混凝土的扰动变形，有必要时，应安装变形监测装置，并做好相应记录。 ⑹灌浆材料及制浆回填灌浆使用32.5级普通硅酸盐水泥，拌和水采用地下水，灌浆管采用高压胶皮管，管径与灌浆泵相一致。回填灌浆，一序孔可灌注水灰比为1（或0.8或0.6或0.5）：1的水泥浆。对较大空腔或空洞部位用水泥砂浆灌注，掺砂量不宜大于水泥重量的200%。 ⑺质量检查、封孔回填灌浆质量检查，在该部位灌浆结束后7天进行，检查孔应布置在脱空较大，串浆孔集中以及灌浆情况异常的部位，具体位置由监理工程师现场确定。检查孔的数量应为灌浆总孔数的3~5%。检查标准：质量检查采用钻孔注浆法，检查孔钻孔成型后，向孔内注入水灰比为2：1的水泥浆液，在规定的压力下，初始10分钟内注入量不超过10升，则认为合格。灌浆浆、待凝等措施，然后采用压力灌浆法封孔，其它孔使用水泥砂孔灌浆结束和检查孔检查结束后，顶孔和有返浆的孔必须采用闭浆，采用机械封孔，孔口压抹齐平，水泥砂浆强度等级和混凝土强度等级相同。

灌浆的种类及施工工艺

灌浆的种类及施工工艺热★★★ 灌浆的种类及施工工艺［作者：佚名转贴自：深圳补漏网点击数：136 更新时间：2009-12-26 ］一、灌浆的概念和分类 1．概念 ★灌浆——是将一定比例的浆液以适当的压力灌入地基孔隙、裂缝或建筑物自身的接缝、裂隙中作充填、胶结的防渗或加固处理。 2．分类 ★水利工程中的灌浆（1）按其目的不同可分为：固结灌浆、帷幕灌浆、接触灌浆、接缝及补强灌浆、劈裂灌浆、高压喷射灌浆等。（2）按其所用的材料不同可分为：水泥灌浆、粘土灌浆、化学灌浆和沥青灌浆。二、灌浆材料 1．水泥灌浆 ★水泥灌浆的优点是：胶凝性好，结石强度高，施工方便，成本较低，故得到广泛应用。 2．粘土灌浆 3．化学灌浆 ★化学灌浆——多是用高分子材料配制成的溶液作为浆液的一种新型灌浆。浆液灌入地基或建筑物裂隙中，经凝固后，可以达到较好的防渗、堵漏和补强加固的效果。 ★常用的化学灌浆材料有：（1）环氧树脂；（2）水玻璃；（3）铬木素；（4）甲凝；（5）丙凝；（6）聚氨酯浆液。

三、岩基灌浆 1．★岩基灌浆的分类及其目的（1）固结灌浆目的：是将坝基裂隙岩石胶结起来，提高其整体性、均匀性和承载能力。其涉及的平面范围大，孔深一般为5～10m。（2）帷幕灌浆目的：是在坝基偏上游部位进行1～3排深孔灌浆，充填和胶结裂隙，构成一道不透水的帷幕，达到减少坝基渗漏和降低坝底扬压力的目的。（3）接触灌浆目的：是在坝体与岩基的结合面上进行灌浆，加强结合，提高坝体的抗滑稳定性，防止岩面集中渗漏并增加岩基表面的固结强度。 2．灌浆施工的基本工序 ★灌浆施工分为钻孔、冲洗、压水试验、灌浆四个工序。（1）★钻孔（2）★冲洗（3）★压水试验 ★灌浆前进行压水试验，其目的是：通过单位吸水率的测定了解岩层的渗透性能（裂隙情况和漏水量大小），为岩基的灌浆设计施工提供依据。（4）灌浆施工 1）灌浆设备 2）★钻灌顺序遵循“分序加密”原则。 3）★灌浆方法

盾构注浆施工工艺工法

盾构注浆施工工艺工法 1 前言 1.1 工艺工法概况盾构注浆通过盾体及管片上的预留注浆孔向有盾体和管片背后注入水泥浆液、化学浆液、混合浆液等，以达到填充空隙、控制地层沉降、堵水或加固地层作用的施工技术，主要包含同步注浆和二次注浆。盾构注浆施工技术是盾构工法中必不可少的关键性辅助工法，是控制地表沉降、确保管线及建构筑物安全的关键，亦是确保隧道防水质量及成型隧道线型质量的关键。 1.2 工艺原理盾构注浆施工主要包括同步注浆和二次注浆。 1.2.1 同步注浆工艺原理在盾构掘进的同时利用注浆泵，在管片背部和刀盘开挖轮廓面之间形成空隙的同时，用具有长期稳定性及一定流动性、微收缩性，并能保证适当初凝时间的浆液，在盾尾空隙形成的短时间内将其充填密实，从而使围岩土体获得及时支撑，可有效的防治土体坍塌，控制地表沉降，原理如图1所示。

图1 同步注浆原理图 1.2.2 二次注浆工艺原理以水泥浆液（或水泥浆、水玻璃混合浆液）为介质，通过在管片吊装孔安装注浆管，注浆填充管片背后的孔隙，达到控制地表下沉、阻断隧道漏水通道的目的。 2 工艺工法特点 2.1 通过注浆压力、注浆量、注浆速度的控制可有效的降低对于地层的扰动，并可以促进管片及隧道的早期稳定，避免了地表沉降破坏、隧道线型超限等。 2.2 从材料选择到浆液配比优选、拌浆、运输、注浆全过程，工艺简单、可操作性强，可形成标准化作业，安全、质量受控。 3 适用范围本工法适用于土压平衡盾构掘进过程中盾尾同步注浆、盾构隧道的二次注浆施工。 4 主要引用标准 4.1《盾构法隧道施工与验收规范》（GB50446）； 4.2《地下铁道工程施工及验收规范》（GB50299）； 4.3《地下防水工程质量验收规范》（GB50208）； 4.4《通用硅酸盐水泥检测标准》（GB175）； 4.5《用于水泥和混凝土中的粉煤灰》（GB1956）；

回填灌浆施工技术方案

回填灌浆施工技术措施一、工程概况导流隧洞位于上坝址左岸，全长370m。从挡水坝上游横穿左坝肩山体，主要分布Ⅳ、Ⅴ类灰岩与碎屑灰岩。由进水口闸室段、洞身段、出水口明渠扩散段等部分组成。导流隧洞内系统灌浆工程分布在隧洞K0+000～K0+010、K0+037.6～K0+061、K0+180～K0+370段，共计223.4m。二、施工布置 2．1风、水、电系统风、水、电均由已形成的风、水、电系统就近供给，足以满足工作面施工需求。 2．2现场布置浆液搅拌机、灌浆泵等布置在洞内距灌浆区域不大于60米的地方，随灌浆进度适时搬移。制浆系统安放高速制浆机一台、0.35m3搅拌桶一台。输浆管采用φ50软管连接到各用浆点。制浆材料采用重量法称量，水泥采用32.5Mpa的普通硅酸盐水泥。 2．3灌浆平台利用钢管、钢模搭设简易平台，在平台上进行灌浆施工。 2．4材料运输水泥等施工材料采用5T自卸汽车运输，人工搬运至灌浆区域的灌浆平台上。三、灌浆材料

3．1水泥水泥采用32.5Mpa的普通硅酸盐水泥。水泥必须新鲜，受潮、结块及出厂期超过三个月的水泥不得用于工程中。 3．2水灌浆用水应符合拌制水工砼用水的要求，不含油污、淤泥等杂质，PH值及物质含量等符合规定要求，拌浆水的温度不得高于40℃。3．3掺合料在水泥浆液中掺入砂等掺合料时，掺合料的质量必须符合规定要求，掺入量通过试验确定。四、回填灌浆回填灌浆在砼强度达到70％设计强度后进行，分段分序施工，区段长度为10m，分两序施工。 4．1施工参数 a．回填灌浆孔孔径48mm，孔深为深入基岩10cm。钻孔时应测记砼厚度和空腔尺寸，回填灌浆孔的位置与设计孔位的偏差不得大于20cm。b．回填灌浆压力按施工图纸要求。 c．Ⅰ序孔灌注0.6（或0.5）:1的水泥浆液，Ⅱ序孔灌注1：1和0.6（或0.5）:1两个比级的浆液。 d．空隙大的部位灌注水泥砂浆，但掺砂量不得超过水泥重量的200%。4．2施工方法 a．钻孔首先对混凝土衬砌施工时预留的灌浆孔进行定位，用风钻重新打

裂缝灌浆施工工艺流程图

裂缝灌浆施工工艺流程图：搭设施工工作平台→确认灌浆裂缝→构件裂缝混凝土表面处理→调配灌浆嘴底座粘结剂→粘贴灌浆嘴→封闭裂缝表面→密封效果检查→配制灌浆材料→ 灌浆→结束封口→效果检验→清除灌浆嘴→表面复原施工程序及方法： (1) 搭设施工平台用脚手架等搭设施工平台，确保施工平台稳固、安全、实用。 (2) 裂缝的检查及标注裂缝灌浆前，必须查清裂缝发生的部位及裂缝宽度、长度、深度和贯穿情况，并了解裂缝含水及渗漏情况，并做好记录和标志，以便做好各项准备工作。 (3) 裂缝清理及表面处理对需处理的裂缝，将裂缝表面两侧3cm～4cm范围内的灰尘、浮浆用手铲、铁锤、钢刷、毛刷依次处理干净，视情况，用吹风机把裂缝中的杂质吹去，如遇裂缝部位不够干燥，采用喷灯烘干，将构件表面整平，凿除突出部分，然后清除裂缝周围的污渍，清洗时注意不要将裂缝堵塞。如有必要，视情况沿裂缝开“V”型槽，同样要清理干净“V”型槽至无浮尘、无松动颗粒和无污渍。 (4) 标定灌浆点位用钢卷尺沿裂缝走向测量并标定灌浆点位，根据裂缝走向、缝宽等具体情况，确定灌浆点位间距为15～40cm。 (5) 埋设灌浆嘴根据裂缝宽度、大小、长度埋设灌浆嘴，间距一般为15～40cm，宽缝疏布置、微细缝密布置，深缝宜密布置，浅缝宜疏布置，在裂缝交叉处、较宽处、端部及裂缝贯穿处应布置，采用无损贴嘴法对准且骑缝粘贴在预定位置，并用粘结剂固定灌浆嘴。灌浆嘴必须对准缝隙保证导流畅通，灌浆嘴应粘贴牢靠。同时把灌浆嘴底盘四周封闭。一条裂缝上必须设有进浆嘴、排气嘴、出浆嘴。 (6) 裂缝封闭封缝表面封闭是为防止浆液外漏，保证灌浆压力，使浆液在压力作用下能渗入裂缝深部，以保证灌浆质量。为使混凝土缝隙完全充满浆液，并保持压力，同时又保证浆液不大量外渗，必须对已处理过的裂缝表面（除孔眼及灌胶底座外）用环氧浆基液沿裂缝走向从上而下或从一端到另一端均匀涂刷，先沿缝两侧约50mm清洗，用环氧基液沿缝走向骑缝均匀涂刷，然后用高分子改性化学胶泥封闭。注意避免出现气泡，封缝是灌浆成功的关键，裂缝封闭工序应细心。

回填灌浆和接触注浆施工方案_secret

3.8 回填灌浆、固结灌浆和接触注浆施工方法 3.8.1回填灌浆： 1、回填灌浆的目的是对隧洞混凝土衬砌或支洞堵头顶部缝隙作灌浆填充。 2、回填灌浆在衬砌混凝土达到设计强度的70%后，尽早进行。 3、回填灌浆，采用风钻在台架钻孔。在双层钢筋衬砌段、钢板衬砌段及施工支洞封堵段应预埋灌浆管。回填灌浆孔（管）位置与设计孔位偏差不大于20厘米，其钻孔深入围岩10厘米。 4、回填灌浆一般分二序进行。一序孔灌注水灰比为0.6:1（或0.5:1）的水泥浆；二序孔为灌注1:1和0.6:1（或0.5:1）两个比级的水泥浆，空隙大的部位灌注水泥砂浆，掺砂量不宜大于水泥重量的2倍。 5、当采用模板台车，泵送混凝土后一般回填灌浆量大，拟采用TBW-SO/15注浆泵，最大压力1.5Mpa，排量50L/min，电机功率2.2KW，（或采用HB8-3型灌浆机，最大工作压力1.47Mpa，排量3m3/h排出管径38mm，电机功率2.8KW）。采用与之匹配的立式搅拌机，转速40～80转/min。立式搅拌机结构简单，放浆速度快，使用方便。 6、在设计规定压力下（设计无规定注浆压力一般采用0.3Mpa）。当注浆孔停止吸浆时，回填灌浆即可结束。 7、隧洞顶部倒孔灌浆结束后，先关闭孔口闸阀后再停机，孔内无反浆即可拆除孔口闸阀。 8、灌浆结束后，排除孔内积水污物后封孔并抹平。 3.8.2固结灌浆： 1、固结灌浆的主要目的是对隧洞衬砌以外一定范围内的围岩进行注浆，使注浆范围内的围岩力学指标获得改善从而达到加固围岩的作用，使衬砌与围岩形成较坚强的承载圈。同时也可提高一定的堵水能力。固结灌浆又分为常规固结灌浆与高压固结灌浆。其不同点为：（1）高压固结灌浆是对较深层的围岩进行灌浆加固；（2）对较深层的围岩进行灌浆，需要克服较大的注浆阻力因而需要较高的灌浆压力。（3）高压固结灌浆是在先做好回填灌浆，在作常规固结灌浆，待衬砌与围岩形成较强的承载圈后，在钻孔作较深层的高压固结灌浆。 2、固结灌浆应在该部位回填灌浆结束7天后，按环间分序，环内加密先压

二次注浆方式专项方案精编版

二次注浆方式专项方案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

二次注浆及同步注浆专项施工方案 (DK1+~DK3+ 中铁十六局集团编制：审核：批准：中铁十六局集团天津西站至天津站地下直径线工程项目经理部 2010年11月

二次注浆及同步注浆专项施工方案 1、工程概况天津地下直径线为单洞双线隧道，圆形隧道外轮廓为11.6m，最小转弯半径R=600m曲线，隧道最大埋深达约43m，平均约20m。隧道内两端最大纵坡23‰，最小为3‰，其中穿越海河、南运河各一次，沿途经过河北大街、大胡同、金刚桥、狮子林桥、I 滨海道、胜利路。隧道长度为2146m，采用盾构法施工。盾构工作井分为始发井（中心里程为DK3+）和到达接收井（中心里程为DK1+），盾构井的底板深度距进接收洞口底部0.95m。（1）盾构洞身开挖深度范围内主要地层为第Ⅰ海相层、第Ⅱ陆相层、第Ⅲ陆相层、第Ⅱ海相层、第Ⅳ陆相层的黏性土、粉土及粉砂、淤泥质粉质黏土。黏性土天然含水量～%，呈流塑～硬塑状；粉土孔隙比～。上述土层的强度较低，粒径较细，黏性土、粉土及粉砂、互层较多。（2）本工程盾构隧道埋深较深，约在20m～43.6m（覆土在8.4m～32m）之间；（3）地下水位高（地面下～3.7m），洞身基本上处于潜水-微承压水中；开挖面直立性较差。 2、同步注浆施工方法同步注浆的目的同步注浆是盾构施工中必不可少并且至关重要的一环，其主要目的有以下几个方面：（1）保证管片尽早支承地层，减少地基沉陷量，保证环境及施工安全。（2）提供隧道衬砌的长期、匀质、稳定的止水性能。（3）确保管片衬砌的早期稳定性。（4）确保隧道衬砌具有耐久性。同步注浆的参数（1）注浆材料及配比

回填灌浆施工技术措施

1、工程概况交通洞是地下厂房对外主要的永久通道，同时也是厂房系统施工期开挖、出渣及材料设备运输的主要通道。在交通洞开挖至J0+625桩号时，遇到规模较大的f209断层，此断层一直延伸至J0+640桩号，致使此段范围内进洞向右侧边墙至顶拱部位出现大面积的掉块和局部的塌方现象，虽经过钢拱架、挂网、喷砼等钢性支护措施封堵，但其支护仅限于挂网钢筋与钢拱架表面（25 cm厚）和少量的回填灌浆，围岩与支护之间仍存在较大的空腔，考虑到此段围岩的地质情况对施工及交通洞后期运行存在一定的安全隐患，为安全起见，经监理人同意，对f209断层及其影响带J0+517~J0+680段范围进行回填灌浆处理。另外，交通洞J0-009.015～J0+035、J0+043～0+055桩号范围以及与厂房、主变洞相交处各7m长锁口混凝土段、A厂通风洞T0+005.135～T0+040桩号范围，根据原设计图纸中的要求和实际的地质情况，将对以上范围内进行钢筋混凝土衬砌，衬砌完成后相应进行回填灌浆处理。 2、施工依据 1、广东惠州抽水蓄能电站交通洞、A厂通风洞土建施工招标、投标文件。 2、《交通洞布置、结构图（1/2）~（2/2）》：DZ15D3-2-01a~02a。 3、《A厂通风洞布置、结构图（1/3）～（3/3）：DZ15D3-1A-01a、02a、03 4、《水工建筑物水泥灌浆施工技术规范》：DL/T5148-2001。 3、施工布置 3.1 供水、供电灌浆用水和用电均采用现交通洞洞内主水、电管路管线路分接。 3.2 灌浆站制浆系统就近工作面布置，以不影响交通为原则。采用1.5〃钢管搭设水泥平

台，铺设5cm木板用来存放灌浆用水泥，灌浆砂堆放在水泥平台后。采用高速搅拌机制浆，制备浆液过筛后进入双层搅拌机储浆桶，由SGB6-10灌浆泵对灌浆孔施灌，灌浆管路上接灌浆自动记录仪进行灌浆记录。 3.3 钻灌平台搭设为了加快施工进度，采用1.5〃钢管搭成平台，用橡胶轮安装，制作成简易钻灌平台车一个，上铺设5cm厚的木板形成钻灌平台。 4、灌浆材料及制浆 4.1 灌浆材料对钻孔和灌浆所需的全部材料，每批运到现场的水泥、砂子等均符合有关的材料质量标准，并附有生产厂家的质量证明书。每批材料入库前均按规定进行检

大坝灌浆施工方案

凤凰水库工程灌浆施工方案编制人：2013 年2 月1日

1.1 工程概况 1.1.1概述混凝土面板堆石坝工程地基处理施工项目主要是上游围堰控制灌浆、支护（预应力锚索）、断层处理（接触灌浆）、坝基固结灌浆、坝基帷幕灌浆（含化学灌浆）、探洞回填灌浆；表孔溢洪洞工程地基处理施工项目主要是支护（预应力锚索）、进口固结灌浆、洞身回填灌浆、洞身固结灌浆；5号永久跨河大桥工程地基处理施工项目主要是灌注桩。 1.1.2 主要工程量表1-1 地基处理工程主要工程量表 1.2 施工布置根据工程特性及施工的先后顺序，首先施工上游围堰的控制灌浆，再施工混凝土面板堆石坝工程的断层处理、固结灌浆和帷幕灌浆，而面板堆石坝灌浆又分两个阶段进行灌浆，即700.0m高程以下和700.0m～753.3m高程的灌浆,两边岸坡灌浆同步进行,而表孔溢洪洞的回填灌浆和固结灌浆与面板堆石坝700.0m～753.3m高程的灌浆同步进行。面板堆石坝灌浆在同一区段先固结后帷幕;而表孔溢洪洞灌浆在同一区段施工原则为自洞的低端向高端推进灌浆, 先回填再固结的先后顺序施工,在同一区段同一灌浆单元，按环间分序、环加密的方法施工,环间分为两个次序，地质不良地段分三个次序,环同序孔则自低向高施工,即洞底部向洞顶部施工。5号大桥灌注桩根据工程总体计划进行按排。 1.2.1风、水、电系统

1.2.1.1钻孔供风：面板堆石坝灌浆在两边岸坡灌浆区域附近各布置1台21m3移动式空压机，另配1台12m3移动空压机辅助供风。表孔溢洪洞灌浆则在进口洞口和出口洞口布置1台21m3移动式空压机进行供风。 1.2.1.2施工用水：在河道里抽水至制浆站的蓄水箱再分别引至各用水处。 1.2.1.3施工用电：由变压器引至制浆站的总配电箱再分别引至各用电处。 1.2.2水泥浆制浆、供浆系统 1.2.2.1面板堆石坝灌浆两边岸坡附近各建一制浆站，每一制浆站配备100t水泥平台、YJ-340制浆机3台、3SNS注浆泵3台, NW-II型自动记录仪2台。表孔溢洪洞灌浆则分两段进行,在进口洞口和出口洞口处各建一制浆站，制浆站配备50t水泥平台、YJ-340制浆机2台、3SNS注浆泵2台, NW-II型自动记录仪1台。 1.2.2.2水泥采用设计图纸标明或监理、业主指定规格水泥。 1.2.3 钻灌排架及台车布置表孔溢洪洞的回填灌浆、固结灌浆的施工，拟搭设钻灌施工台车，,采用φ40mm钢管搭设；面板堆石坝趾板灌浆则采取用槽钢焊钻机平台进行施工。斜坡钻孔施工布置示意图 1.3.1概述现场生产性灌浆试验包括帷幕灌浆、回填灌浆、固结灌浆。现场灌浆试验，通过对不同水灰比进行灌浆试验，检查灌浆效果，确定灌浆参数，指导灌浆施工，灌浆试验的参数按技术规及监理工程师的批示执行。1.3.2灌浆材料灌浆所用的水泥、外加剂和水均满足招标文件要求和规规定，灌浆试验所使用的设备与实际施工时准备使用的设备相同，使试验成果有可比性。

肥槽等回填土处理加固注浆施工方案

顺义区南法信镇2608-006商业金融用地项目肥槽填土注浆加固处理方案编制：审核：批准：北京日中天地基基础工程有限公司二○一三年四月十五日

目录一、工程概况 (1) 二、方案设计 (1) 三、注浆工艺 (2) 四、施工方法 (2) 五、质量控制措施 (3) 六、安全文明施工措施 (3) 七、项目管理机构 (4) 八、机械设备安排表 (4) 九、施工进度 (5) 十、质量验收 (5)

一、工程概况顺义区南法信镇2608-006商业金融用地项目位于北京市顺义区南法信镇政府西南侧，由于肥槽已经回填，由于回填土较杂，回填时间短，存在密实性差、结构松散及不均匀等现象，且回填厚度大，填土的固结沉降变形和湿陷变形容易引起填土地面下沉，下沉量过大将危及地面作业施工机械设备的安全。针对目前填土现状及危害性，考虑到本回槽已经施工完毕，故采用对现场影响小的加固方案如采用施工简便、快捷的注浆处理方案。加固后的地基承载力特征值不小于100KPa。二、方案设计 1、注浆原理利用液压把能固化的浆液注入土层空隙，以改善介质的物理力学性质，达到提高土层承载力的目的。 2、编制依据《既有建筑地基基础加固技术规范》JGH123-2000，《建筑地基处理规范》（JGJ79-2002），及相关技术规程。 3、方案设计肥槽拟加固区两侧外扩1000mm；注浆采用钻孔内高压两次注浆，采用小型钻机成孔（必要时地层上部4m可采用洛阳铲人工成孔），孔内回填碎石，孔口上部2m范围内用混凝土封闭。注浆管采用外径1寸的塑料管，注浆时将管底密闭，注浆段每隔0.5m在注浆管上对穿两个花眼作为出浆口，注浆孔布置采用3 排梅花型，孔深不等（2.5～8.0m），注浆孔间距2.0m，距结构外侧0.8m处布置第一排注浆孔，排距1.5m，设计孔径为 110mm，浆体材料采用P.S.A32.5水泥，水灰比1.0～0.7，每个承台14孔，共计 140孔。注浆孔布置剖面图示意如右：

同步注浆及二次注浆方案

目录 1 编制依据 (1) 2 工程概况 (1) 3 施工机具及劳动力配备 (1) 3.1 施工机具 (1) 3.2 劳动力配备 (1) 4 同步注浆和二次注浆的目的和原理 (1) 4.1 同步注浆和二次注浆的目的 (1) 4.2二次注浆的目的 (2) 4.3 注浆原理 (2) 4.4 同步注浆工艺注意事项 (2) 5 施工工艺及主要技术措施 (2) 5.1 施工工艺及流程 (2) 5.2 同步注浆技术参数 (4) 5.3 注浆材料及浆液配比 (4) 5.4同步注浆流程 (5) 5.5二次注浆流程 (5) 6 施工中常见问题及主要对策 (6) 6.1 漏浆现象的处理 (6) 6.2 同步注浆浆液堵管原因分析及主要对策 (6) 6.3 地面沉降超限的原因分析及主要对策 (6) 7、注浆质量保证措施 (6) 8 安全措施及安全注意事项 (7) 9 环境保护措施 (7)

1 编制依据（1）沈阳地铁十号线土建施工第二十合同段理工大学站～张沙布站区间隧道工程施工图纸；（2）《岩土工程勘察报告》；（3）《混凝土结构工程施工质量验收规范》(GB-50204－2002)；（4）《地下工程防水技术规范》(GB50108－2001)；（5）《地下防水工程质量验收规范》(GB 50208-2011)；（6）《普通混凝土配合比设计规程》（JGJ 55-2011）；（7）同步注浆浆液及二次注浆浆液配合比实验情况；（8）本工程合同及招标技术文件要求。 2 工程概况本工程范围为沈阳地铁十号线土建施工第二十合同段理工大学站~张沙布站区间，起止里程K25+798.72～K27+116.722，左线全长1311.909m，右线全长1318m，采用盾构法施工。其中包括（1）区间正线结构；（2）区间联络通道兼泵站。理工大学站~张沙布站区间自理工大学站起，经由长青南街过南屏路，后经绕城高速公路三环桥，进入沈李公路，穿过张沙布村，到达张沙布站，起止里程为K25+798.72～K27+116.722（其中左HZK26+311.736=右K26+317.515，短链5.779m；左HZK26+609.511=右K26+609.863，短链0.312m），线间距15~21m，隧道拱顶覆土厚度约9.3～17.6m；最小曲线半径450m，纵向呈“V”型坡，最大坡度24.028‰；在K26+098.865～K26+148.42（单线44环）下穿沈阳绕城高速三环桥。区间正线采用盾构法施工，盾构机采用一台土压平衡盾构机。区间盾构施工方向：从张沙布站左线始发，至理工大学站接收、调头，右线始发，掘进至张沙布站右线接收、解体、吊出；最后施工区间附属结构。 3 施工机具及劳动力配备 3.1 施工机具 3.2 劳动力配备 4.1 同步注浆和二次注浆的目的

引水隧洞回填固结灌浆施工方案

临沧市云县xxx二级水电站引水系统、厂房建筑及金属结构安装工程（合同编号: LCXH/(xxx二级) 102-12/2013-ZT/JA]）引水隧洞灌浆施工方案 xxx水利水电工程有限公司 xxx水电站工程项目经理部二〇一五年五月

审查：校核：编制：目录

1.工程概况 xxx二级水电站位于xxx云县境内的澜沧江右岸一级支流xxx下游，距云县县城45km，以发电为单一任务，装机容量为2×25MW，水库总库容3164万m3，工程等别为Ⅲ等。发电引水系统由岸墙式进水口、有压圆形隧洞和压力管道等组成，从进水口至岔管分岔点全长约687m，有压圆形隧洞衬后洞径。进水口采用岸墙式，长。进水口底板高程为，进口喇叭口尺寸×。进水口闸门井内设事故检修闸门1扇，检修平台高程，启闭平台高程。进水口及闸门井采用C25钢筋混凝土结构。 2.隧洞灌浆要求 2.1.非压力钢管段固结灌浆范围为Ⅲ及Ⅳ类围岩段，回填灌浆范围为砼衬砌段。

2.1.1.喷砼段固结灌浆固结灌浆采用一次全孔灌浆形式，终孔灌浆压力 2.1.2.衬砌段固结灌浆砼衬砌段固结灌浆孔沿洞周均匀布置，排距3m，每排9孔，呈梅花形布置,孔深要求深入围岩，灌浆压力为，局部岩石破碎带或断层处视实际情况加密加深灌浆孔，固结灌浆在该部位回填灌浆结束7天后进行。 2.1. 3.回填灌浆在顶拱中心角120°内进行，每排1～2孔，排距3m，呈梅花形布置，孔深应深入围岩10cm，灌浆压力为，待砼强度达到70%设计强度后才能进行回填灌浆。 2.1.4.检查孔回填灌浆和固结灌浆质量检查孔的数量应不少于灌浆孔总数的5%，检查孔布置由施工、监理、地质人员根据实际情况确定。固结灌浆质量控制标准为透水率不超过5Lu。灌浆过程中应加强观测并作好记录，出现异常情况要及时、妥善处理，灌浆施工应严格按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2012)执行，确保灌浆质量和安全。 2.2.压力钢管段隧洞钢管内衬段，砼与围岩间必须进行回填灌浆；围岩滴渗水地段必须进行固结灌浆，无滴渗水地段经试灌后决定取舍;钢衬接触灌浆位置须经锤击检查后确定。 2.2.1.回填灌浆在顶拱中心角120°内进行回填灌浆，每排2～3孔，排距，孔深应深入围岩10cm，灌浆压力为，衬砌砼强度达到70%后才能进行回填灌浆。

帷幕灌浆施工工艺

帷幕灌浆施工工艺 1、帷幕灌浆施工程序 2、帷幕灌浆试验正式灌浆前，选择地质条件与实际灌浆区相似的地段作为灌浆试验场地。按照设计技术参数进行灌浆试验，以检验设计参数的合理性和灌浆效果，试验成果包括灌浆孔和检查孔的单位吸水率、单位耗灰量、浆液拌制时间、浆液密度、浆液的凝结时间等，并将试验成果报送监理工程师审批。 3、灌浆施工方法（1）灌浆材料灌浆主要材料为水泥、水。 1）水泥灌浆的水泥为抗硫酸盐水泥，水泥细度应通过灌浆试验最终确定。 2）水拌浆水的温度不得高于40℃。

（2）孔位布置按设计间距2m及灌浆孔布置轴线，用全站仪定出实际孔位，布设控制桩依次编号。（3）钻孔采用地质钻机钻孔，钻机安装应平整稳固。帷幕灌浆孔的开孔孔位与设计位置的偏差不得大于10cm，施钻过程中，所有帷幕孔进行全孔测斜，如发现钻孔偏斜超过规定时，即时采取纠偏措施或采取监理人批准的补救措施。严格按照技术规范、施工图纸和监理人要求进行。钻孔结束后，及时报请监理工程师进行孔位、深度、孔径、钻孔顺序和孔斜等项目的检查验收工作，合格后方可进行下一道工序。（4）灌浆孔冲洗及裂隙冲洗灌浆孔冲洗及裂隙冲洗在已搭设的钻孔平台上进行。采用导管通入大流量水流从孔底向孔外冲洗的方法进行冲洗。冲洗水压采用80%的灌浆压力，当压力超过1MPa时，采用1MPa。灌浆孔冲洗应冲至回水澄清后10min结束，孔内残存的沉淀物厚度不超过20cm。钻孔冲洗完成后，采用压力水对灌浆孔进行裂隙孔冲洗，裂隙冲洗压力采用80%的灌浆压力，压力超过1Mpa时，采用1Mpa。裂隙冲洗直至回水清净后10min结束，且总的时间要求，单孔不少于30min，串通不少于2h。若邻近有正在灌浆的孔或邻近灌浆结束不足24h时，不得进行裂隙冲洗。灌浆孔裂隙冲洗后，该孔应立即连续进行灌浆作业，因故中断时间间隔24h的，在灌浆前重新进行裂隙冲洗。（5）灌浆孔压水试验采用“单点法”进行压力试验，其试验压力为灌浆压力的80%，该值大于1MPa时，则采用1MPa，压水20min，每5min测读一次压水流量，取最后的流量值作为计算流量，其成果以透水率表示。经监理工程师检查合格后方可进行下一道工序。（6）灌浆 ①制浆按已批准的水灰比进行配料，水泥等固相材料以重量计，称量误差应小于5%，将称量好的制浆材料加入高速搅拌机，搅拌机转速应大于1200r/min，搅拌时间不应少于30s，浆液必须搅拌均匀，并测定浆液密度、粘滞度等参数，并作好记录。 ②施灌帷幕灌浆孔有二排，主副孔各一排。主孔在副孔上游侧，副

同步注浆及二次注浆方案

目录 1 编制依据................................................................. 错误!未定义书签。 2 工程概况................................................................. 错误!未定义书签。 3 施工机具及劳动力配备 ......................................... 错误!未定义书签。 3.1 施工机具 ....................................................... 错误!未定义书签。 3.2 劳动力配备.................................................... 错误!未定义书签。 4 同步注浆和二次注浆的目的和原理 ...................... 错误!未定义书签。 4.1 同步注浆和二次注浆的目的 ........................ 错误!未定义书签。 4.2二次注浆的目的............................................ 错误!未定义书签。 4.3 注浆原理 ....................................................... 错误!未定义书签。 4.4 同步注浆工艺注意事项 ................................ 错误!未定义书签。 5 施工工艺及主要技术措施...................................... 错误!未定义书签。 5.1 施工工艺及流程............................................ 错误!未定义书签。 5.2 同步注浆技术参数........................................ 错误!未定义书签。 5.3 注浆材料及浆液配比 .................................... 错误!未定义书签。 5.4同步注浆流程................................................ 错误!未定义书签。 5.5二次注浆流程................................................ 错误!未定义书签。 6 施工中常见问题及主要对策.................................. 错误!未定义书签。 6.1 漏浆现象的处理............................................ 错误!未定义书签。 6.2 同步注浆浆液堵管原因分析及主要对策..... 错误!未定义书签。 6.3 地面沉降超限的原因分析及主要对策......... 错误!未定义书签。 7、注浆质量保证措施 .............................................. 错误!未定义书签。

封堵回填灌浆接缝灌浆施工

封堵回填灌浆接缝灌浆施工封堵回填灌浆及接缝灌浆施工 1 概述本标回填灌浆为左岸坝身导流中底孔封堵混凝土顶部回填灌浆，工程量1520m2；接缝灌浆按浇筑分缝划分灌区对缝面进行接缝灌浆，工程量13420m2。 2 施工程序回填灌浆分区段进行，导流中孔封堵原则以20m为一段进行封堵混凝土的浇筑；导流底孔封堵原则以25m为一段进行封堵混凝土的浇筑，每段浇筑完后进行回填灌浆，之后再进行下一段的混凝土浇筑。工艺流程：施工准备→预埋管畅通性检查→灌浆→质量检查。 3 施工方法（1）灌浆管路回填灌浆管路采用高密度丙烯塑料管，在现场安装，引至每段下游侧（伸出 1.5m）做好标记，并对管口进行保护。在浇筑下一段时，将前一段所伸出的1.5m灌浆管截去。接缝灌浆管路采用预埋PVC-U管作为灌浆系统管路，分进浆管、回浆管、排浆管，各灌浆管路预埋作好标记，以免混淆，并对灌浆管进行保护。（2）灌浆机具采用2SNS砂浆泵，JJS-2B搅拌桶，GJY-Ⅳ型灌浆自动记录仪配套使用。（3）灌浆材料使用水泥为42.5级普通硅酸盐水泥。（4）灌浆压力按设计图纸。（5）灌浆浆液一般采用水灰比0.6∶1浓水泥浆液，当遇空腔较大部位时，可灌注水泥砂浆，掺砂量不大于水泥重量的200%。（6）灌浆结束标准，当回浆管浆液比重不小于进浆管浆液比重时，再延续5min后孔封回浆管，有压灌至不吸浆即可结束灌浆作业，并扎封进浆管闭浆。（7）混凝土接缝灌浆前，混凝土温度达到施工图纸规定值；接缝灌浆按大坝接触，接缝灌浆有关要求及监理人指示执行。（8）封堵回填灌浆及接缝灌浆质量检查按监理工程师的要求进行。感谢您的阅读！

顶拱回填灌浆施工工艺方法方法

顶拱回填灌浆施工工艺方法方法 1.施工工艺导流洞顶拱回填灌浆在衬砌混凝土达到70%设计强度后进行，灌浆分区段自隧洞较低段向较高一端推进，分两序加密，回填灌浆结束7d后进行钻孔注浆检查。回填灌浆工艺流程如下：孔位放样→钻孔→钻孔冲洗→埋管→分序灌浆→封孔。 2.施工方法 ⑴钻孔灌浆孔混凝土部分在混凝土衬砌施工时预埋φ56钢管作为预留孔道，钻孔采用YT-27手风钻从预埋管中扫孔钻进，钻孔孔径φ42mm，孔深深入岩石10cm，钻孔结束后，测记混凝土厚度和空腔深度，同一灌区同一次序孔可一次全部钻出。 ⑵钻孔冲洗钻孔终孔后，敞开孔口，采用风水轮换方式冲洗钻孔，冲洗至回水澄清并延续10min即可结束。 ⑶灌浆方式及方法钻孔冲洗干净后，孔口采用单胶球阻塞器阻塞孔口，进行纯压式灌浆，灌浆时由低向高采用“赶浆法”分区分序进行，每区段长度不大于50m。回填灌浆压力0.2～0.3Mpa，回填灌浆结束标准：在规定的压力下，灌浆孔停止吸浆并延灌5min即可结束。 ⑷灌浆材料及设备灌浆用水泥采用425#普通硅酸盐或硅酸盐大坝水泥，水泥浆液由集中制浆站采用NJ-600高速搅拌机拌制0.5:1浓浆，输送至各作业面后，采用JJS-2B双层搅拌桶调配使用，I序孔灌注水灰比0.6（或0.5）:1的浓浆，Ⅱ序孔灌注1:1和0.6（或0.5）:1两个比级的水泥浆，空隙大的部位灌注水泥砂浆。灌浆泵选用SGB-1型灌浆泵（灌注砂浆采用SNS200/100砂浆泵）。 ⑸封孔灌浆结束后，采用0.5:1浓浆置换出孔内稀浆，然后带压扎管，待凝后取出孔口阻塞胶球，除留作固结灌浆的孔外，其余使用水泥砂浆封填密实，并抹平。 ⑹质量检查

同步注浆及二次注浆方案

目录 1、工程概况 (1) 2、编制依据 (1) 3、施工组织机构设置 (2) 4、同步注浆 (3) 4.1、同步注浆系统原理 (3) 4.2、同步注浆材料及配比设计 (5) 4.3、同步注浆主要技术参数的设定 (6) 4.4、同步注浆工艺流程及过程控制 (8) 4.5、质量保证措施 (12) 5、二次注浆 (13) 5.1注浆材料 (13) 5.2注浆设备 (13) 5.3注浆参数 (14) 5.4注浆孔位置 (14) 5.5注浆过程控制 (14) 5.6安全、文明施工措施 (15)

一、工程概况汽车北站—开福区政府站盾构区间：右线线路起、终点里程分别为YDK10+366.9和YDK11+446.3，区间长1079.4米。左线线路起、终点里程分别为ZDK10+366.9和ZDK11+446.3区间长1079.047米（含短链0.353米）。线间距为13米。本区间隧道平面线型有直线和曲线组成；整个区间隧道线型沿芙蓉北路布设，盾构区间子汽车北站以直线形式进入芙蓉北路，然后以半径R=2000m的左偏曲线沿芙蓉北路稍向西南方向偏移，最后沿芙蓉北路以直线形式到达区间终点开福区政府站。区间隧道纵断自汽车北站以2‰的坡度进入到芙蓉北路，后经五个变坡点穿越芙蓉-22‰、-5‰、4.702‰、22‰，最后以-2‰的纵坡到达开福区政府站。隧道埋深（现状）约在9.4—15.3m之间，最大埋深达15.3m。区间在里程YDK10+950.745(ZDK10+950.390)处设置联络通道兼作废水泵房。二、编制依据 1.《汽车北站-开福区政府区间地质勘查报告》； 2.《盾构法隧道施工与验收规范》GB50446-2008； 3.投入本标段盾构注浆设备操作规程； 4.国家、长沙市现行其他相关规范、强制性标准； 5.我单位盾构施工相关经验；

二衬回填灌浆施工方案
