铝合金搅拌摩擦焊工艺研究
南华大学
毕业设计(论文)综述报告
题目铝合金搅拌摩擦焊工艺研究
学院名称机械工程学院
指导教师张元钟
职称副教授
班级材料成型及控制工程071班
学号 20074610109
学生姓名冯洁
年月日
目前最先进的焊接工艺 搅拌摩擦焊
目前最先进的焊接工艺，搅拌摩擦焊，你知道原理吗 搅拌摩擦焊是由英国焊接技术研究所于1991年发明的新型焊接技术，其原理如下图所示。 一根安装在主轴上的形状为蜗杆形式的搅拌针在一定压力下被插入焊缝位置，搅拌针的长度一般要比焊缝深度略浅，以此来保证主轴的轴肩能紧贴被焊接的工件表面。当工件与搅拌针和轴肩摩擦生热，焊缝附近的材料会因受热产生严重的塑性变形，但是，并不是熔化，只是成为一种“半流体”的状态，随着主轴带动搅拌针沿着焊缝的走向进给，搅拌针不断把已经处于“半流体”状态的材料搅拌到身后，当主轴离开后，这些材料将冷却固化，从而形成一条稳定的焊缝。
大家都知道，以铝合金和镁合金为代表的轻质合金是航空航天器的主要结构材料之一。然而这些轻质合金的可焊性都非常差，传统的各种熔焊工艺都无法从根本上杜绝热裂纹、气孔和夹渣等这些焊接缺陷的产生，需要靠操作者具有非常高超的技术和工艺才能保证焊接质量。并且，熔焊的高温会产生大量热量和有毒的烟气，这对操作者的身体健康也造成了很大的威胁。而搅拌摩擦焊的出现从根本上解决了这一系列问题。 其次，相较于传统熔焊工艺在焊缝附近形成重新铸造形态，搅拌摩擦焊由于主轴会给被焊接的工件部位施加一个很大的压力，所以在焊缝附近得到的是锻造形态，这种锻造形态组织比铸造形态组织致密得多，因而焊接后零件的机械性能也比传统熔焊工艺做出来的好得多。 而搅拌摩擦焊最大的优势体现在其本质是把机械能转化成焊接所需要的热能，所以可以用特定的公式相当准确的计算出焊接热及其引发的工件热变形的量，从而为事前的补偿和事后的纠正提供了几乎不依赖操作者经验的定量的依据，这是任何一种传统焊接工艺都望尘莫及的。
几种铝合金焊接先进工艺

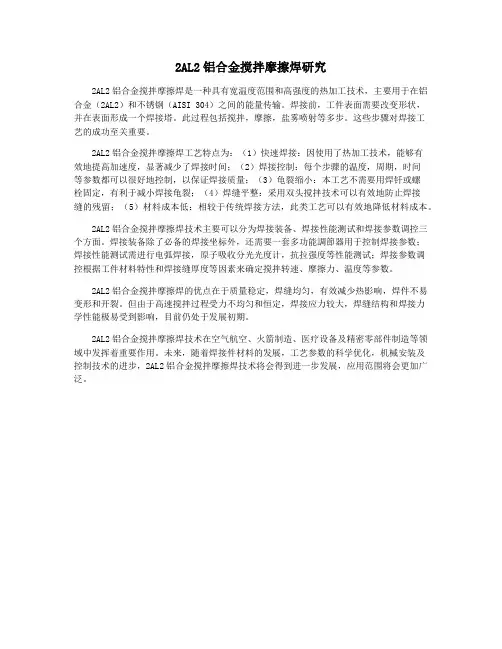

铝合金焊接的几种先进工艺:搅拌摩擦焊、激光焊、激光- 电弧复合焊、电子束焊。针对于焊接性不好和曾认为不可焊接的合金提出了有效的解决方法,几种工 艺均具有优越性,并可对厚板铝合金进行焊接。 关键词: 铝合金搅拌摩擦焊激光焊激光- 电弧复合焊电子束焊 1 铝合金焊接的特点 铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。 铝合金焊接有几大难点: ①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍; ②铝合金表面易产生难熔的氧化膜(Al2O3 其熔点为2060 ℃) ,这就需要采用 大功率密度的焊接工艺; ③铝合金焊接容易产生气孔; ④铝合金焊接易产生热裂纹; ⑤线膨胀系数大,易产生焊接变形; ⑥铝合金热导率大(约为钢的4 倍) ,相同焊接速度下,热输入要比焊接钢材大 2～4 倍。 因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效 焊接方法。 2 铝合金的先进焊接工艺 针对铝合金焊接的难点,近些年来提出了几种新工艺,在交通、航天、航空等行业得到了一定应用,几种新工艺可以很好地解决铝合金焊接的难点,焊后接头性能良好,并可以对以前焊接性不好或不可焊的铝合金进行焊接。 2. 1 铝合金的搅拌摩擦焊接 搅拌摩擦焊FSW( Friction Stir Welding) 是由英国焊接研究所TWI ( The Welding Institute) 1991 年提出的新的固态塑性连接工艺[1～2 ] 。图1为搅拌 摩擦焊接示意图[3 ] 。其工作原理是用一种特殊形式的搅拌头插入工件待焊部位,通过搅拌头高速旋转与工件间的搅拌摩擦,摩擦产生热使该部位金属处于热塑性 状态,并在搅拌头的压力作用下从其前端向后部塑性流动,从而使焊件压焊在一起。图2 为搅拌摩擦焊接过程[4 ] 。由于搅拌摩擦焊过程中不存在金属的熔化,是一种固态连接过程,故焊接时不存在熔焊的各种缺陷,可以焊接用熔焊方法难以焊接的有色金属材料,如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料 焊接等。目前搅拌摩擦焊在铝合金的焊接方面研究应用较多。已经成功地进行了搅拌摩擦焊接的铝合金包括2000 系列(Al- Cu) 、5000 系列(Al - Mg) 、6000 系列(Al - Mg - Si) 、7000 系列(Al - Zn) 、8000 系列(Al - Li) 等。国外已经.进入工业化生产阶段,在挪威已经应用此技术焊接快艇上长为20 m 的结构件,美国洛克希德·马丁航空航天公司用该项技术焊接了铝合金储存液氧的低温容器火箭结 构件。 铝合金搅拌摩擦焊焊缝是经过塑性变形和动态再结晶而形成,焊缝区晶粒细化,无熔焊的树枝晶,组织细密,热影响区较熔化焊时窄,无合金元素烧损、裂纹和气孔等缺陷,综合性能良好。与传统熔焊方法相比,它无飞溅、烟尘,不需要添加焊丝和保护气体,接头性能良好。由于是固相焊接工艺,加热温度低,焊接热影响区显微组织变化小,如亚稳定相基本保持不变,这对于热处理强化铝合金及沉淀强化铝合金非常有利。焊后的残余应力和变形非常小,对于薄板铝合金焊后基本不变形。与
目前最先进的焊接工艺——搅拌摩擦焊
目前最先进的焊接工艺，搅拌摩擦 焊，你知道原理吗 搅拌摩擦焊是由英国焊接技术研究所于1991年发明的新型焊接技术，其原理如下图所示。 一根安装在主轴上的形状为蜗杆形式的搅拌针在一定压力下被插入焊缝位置，搅拌针的长度一般要比焊缝深度略浅，以此来保证主轴的轴肩能紧贴被焊接的工件表面。当工件与搅拌针和轴肩摩擦生热，焊缝附近的材
料会因受热产生严重的塑性变形，但是，并不是熔化，只是成为一种“半流体”的状态，随着主轴带动搅拌针沿着焊缝的走向进给，搅拌针不断把已经处于“半流体”状态的材料搅拌到身后，当主轴离开后，这些材料将冷却固化，从而形成一条稳定的焊缝。 大家都知道，以铝合金和镁合金为代表的轻质合金是航空航天器的主要结构材料之一。然而这些轻质合金的可焊性都非常差，传统的各种熔焊工艺都无法从根本上杜绝热裂纹、气孔和夹渣等这些焊接缺陷的产生，需要靠操作者具有非常高超的技术和工艺才能保证焊接质量。并且，熔焊的高温会产生大量热量和有毒的烟气，这对操作者的身体健康也造成了很大的威胁。而搅拌摩擦焊的出现从根本上解决了这一系列问题。 其次，相较于传统熔焊工艺在焊缝附近形成重新铸造形态，搅拌摩擦焊由于主轴会给被焊接的工件部位施加一个很大的压力，所以在焊缝附近得到的是锻造形态，这种锻造形态组织比铸造形态组织致密得多，因而焊接后零件的机械性能也比传统熔焊工艺做出来的好得多。 而搅拌摩擦焊最大的优势体现在其本质是把机械能转化成焊接所需要的热能，所以可以用特定的公式相当准确的计算出焊接热及其引发的工件热变形的量，从而为事前的补偿和事后的纠正提供了几乎不依赖操作者经验的定量的依据，这是任何一种传统焊接工艺都望尘莫及的。
搅拌摩擦焊的工艺参数
Trans. Nonferrous Met. Soc. China 22(2012) 1064í1072 Correlation between welding and hardening parameters of friction stir welded joints of 2017 aluminum alloy Hassen BOUZAIENE, Mohamed-Ali REZGUI, Mahfoudh AYADI, Ali ZGHAL Research Unit in Solid Mechanics, Structures and Technological Development (99-UR11-46), Higher School of Sciences and Techniques of Tunis, Tunisia Received 7 September 2011; accepted 1 January 2011 Abstract: An experimental study was undertaken to express the hardening Swift law according to friction stir welding (FSW) aluminum alloy 2017. Tensile tests of welded joints were run in accordance with face centered composite design. Two types of identified models based on least square method and response surface method were used to assess the contribution of FSW independent factors on the hardening parameters. These models were introduced into finite-element code “Abaqus” to simulate tensile tests of welded joints. The relative average deviation criterion, between the experimental data and the numerical simulations of tension-elongation of tensile tests, shows good agreement between the experimental results and the predicted hardening models. These results can be used to perform multi-criteria optimization for carrying out specific welds or conducting numerical simulation of plastic deformation of forming process of FSW parts such as hydroforming, bending and forging. Key words: friction stir welding; response surface methodology; face centered central composite design; hardening; simulation; relative average deviation criterion 1 Introduction Friction stir welding (FSW) is initially invented and patented at the Welding Institute, Cambridge, United Kingdom (TWI) in 1991 [1] to improve welded joint quality of aluminum alloys. FSW is a solid state joining process which was therefore developed systematically for material difficult to weld and then extended to dissimilar material welding [2], and underwater welding [3]. It is a continuous and autogenously process. It makes use of a rotating tool pin moving along the joint interface and a tool shoulder applying a severe plastic deformation [4]. The process is completely mechanical, therefore welding operation and weld energy are accurately controlled. B asing on the same welding parameters, welding joint quality is similar from a weld to another. Approximate models show that FSW could be successfully modeled as a forging and extrusion process [5]. The plastic deformation field in FSW is compared with that in metal cutting [6í8]. The predominant deformation during FSW, particularly in vicinities of the tool, is expected to be simple shear, and parallel to the tool surface [9]. When the workpiece material sticks to the tool, heat is generated at the tool/workpiece contact due to shear deformation. The material becomes in paste state favoring the stirring process within the thermomechanically affected zone, causing a large plastic deformation which alters micro and macro structure and changes properties in polycrystalline materials [10]. The development of the mechanical behavior model, of heterogeneous structure of the welded zone, is based on a composite material approach, therefore it must takes into account material properties associated with the different welded regions [11]. The global mechanical behavior of FSW joint was studied through the measurement of stress strain performed in transverse [12,13] and longitudinal [14] directions compared with the weld direction. Finite element models were also developed to study the flow patterns and the residual stresses in FSW [15]. B ased on all these models, numerical simulations were performed in order to investigate the effects of welding parameters and tool geometry on welded material behaviors [16] to predict the feasibility of the process on various shape parts [17]. Corresponding author: Mohamed-Ali REZGUI; E-mail: mohamedali.rezgui@https://www.360docs.net/doc/5a4641454.html, DOI: 10.1016/S1003-6326(11)61284-3
搅拌摩擦焊预备焊接工艺规程
Location: pWPS No. ： 焊接方法： 坡口准备和清理： Welding process ： preparation and cleaning ： 接头类型： 焊接设备： Joint type ： Welding equipment ： 母材规格(㎜)： 夹紧装置： Parent metal size(㎜)： Clamping arrangement ： 母材质保书： 焊接位置： Base metal specification ： Welding positions ： 搅拌头材料 : 焊工姓名： Tool Material: Welder ， s name ： Preheat temperature(℃)： Other information ： 预热维护温度(℃) ： 基值电流/峰值电压： Preheat maintenance temperature (℃) ： Base current/Peak voltage ： 层间温度(℃)： 脉冲频率(Hz)： Interpass temperature(℃)： Pulse frequency(Hz)： 焊前热处理： 脉冲时间(ms)： Pre-weld heat treatment ： Pulse time(ms)： 焊后热处理： 弧长/微调： Post-weld heat treatment ： Arc length/Fine adjust ： 时间、温度、方法： 摆动（焊道的最大宽度）(㎜)： T im e 、tem perature 、m ethod ： W e a v i n g (M a x i m u m w i d t h o f r u n ) (㎜): 加热和冷却速度(℃/h)： 振动（振幅、频率、停留时间）： Heating and cooling rates(℃/h)： O s c i l l a t i o n （Am p l i t u d e , f r e q u e n cy , d w e l l t i m e ）： 制造商： Manufacture ：
铝合金的搅拌摩擦焊
毕业设计说明书题目：铝合金的搅拌摩擦焊 姓名： 学号： 指导老师:
摘要 铝及铝合金是工业中应用最广泛的一类有色金属结构材料，铝合金具有良好的耐蚀性、较高的比强度和导热性以及在低温下能保持良好力学性能等特点，在航空航天、汽车、电工、化工、交通运输、国防等工业部门被广泛地应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 英国焊接研究所(The Welding Institute)发明的搅拌摩擦焊为轻金属材料的连接提供了新的方法和途径。自从搅拌摩擦焊摩擦焊发明以来搅拌摩擦焊技术得到广泛的关注和深入的研究。特别是针对铝合金材料，世界范围的研究机构学校以及大公司都对此进行了深入细致的研究和工程应用开发并且在诸多工业制领域得到了成功应用。 本文详细介绍了搅拌摩擦焊原理特点并且针对铝合金的搅拌摩擦焊特点性能以及工业应用作了详细的阐述同时对搅拌摩擦焊在中国市场的发展和应用作了简略介绍和预测。 关键词：铝及铝合金搅拌摩擦焊焊接方法焊接特点
Abstract Aluminum and aluminum alloy is a kind of nonferrous metal structure material widely used in industry, aluminum alloy has high corrosion resistance, good strength and thermal conductivity as well as in the low temperature can keep good mechanical properties and other characteristics, in the aerospace, automotive, electrical, chemical, transportation, national defense and other industrial sectors are widely used. In recent years with the rapid development of science and technology and industrial economy, structure of the growing demand for aluminum alloy welding, so the aluminum alloy welding research also further. Aluminum alloy is widely used to promote the development of welding technology of aluminum alloy, the welding technology development and expanding the application field of aluminum alloy, so the aluminum alloy welding technology is becoming one of the hot research topics. British Welding Research Institute (The Welding Institute) the invention of the friction stir welding for light metal materials is connected and provided a new approach to. Since the invention of the friction stir welding friction welding, friction stir widely attention and deeply research get welding technology. Especially for aluminum alloy material, worldwide research schools and large companies have conducted in-depth study and engineering application and has been successfully applied in many industrial fields. This paper introduces the principle and the characteristics of friction welding and stirring in aluminum alloy friction stir welding properties and industrial applications are described in detail the development and application of friction stir welding in the Chinese market are briefly introduced and predicted. Keywords: Aluminium and aluminium alloy Friction stir welding Welding process Welding characteristics
几种新型搅拌摩擦焊技术
几种新型搅拌摩擦焊技术 搅拌摩擦焊技术自1991年问世以来就倍受业界瞩目，特别是1996年搅拌摩擦焊被成功应用于宇航结构件的焊接以后，在制造业掀起了技术研究、发展和推广应用的热潮[1-3]。 双轴肩自适应搅拌摩擦焊技术 搅拌摩擦焊作为一种先进的固相连接技术，已经在造船、航空航天、轨道交通等领域获得了广泛的应用。但是在一些特殊的加工过程中需要搅拌摩擦焊设备提供较大的焊接力，同时要求在焊接过程中对待焊零件进行严格装夹（包括背部的刚性支撑），这给某些特殊结构形式下实施FSW造成了困难，如大直径火箭贮箱环缝结构的焊接等。而双轴肩自适应搅拌摩擦焊（Self-ReactingPin Tool，SRPT）技术成功地解决了上述问题。 1 原理 双轴肩自适应搅拌摩擦焊是通过上下轴肩夹持作用加紧工件，下轴肩代替了常规搅拌摩擦焊的垫板装置。搅拌针与驱动装置及下轴肩相连，这样既可调节加载载荷又可调整下轴肩的位置。且上轴肩与单独的驱动轴相连，这种上下轴肩单独控制的方式使得自适应系统得以实现，并且使上下轴肩的顶锻力反向相等，整个工件在垂直板件方向所受合力为零。由于SRPT采用了两个轴肩的模式，提高了焊缝背部的热输入，可以预防和降低焊缝背部缺陷。 与常规 FSW 相比，SRPT有两个独立控制的轴肩；常规FSW焊件背面需要配套的刚性支撑垫板，而SRPT焊件背面则不需要；常规FSW被焊工件需要严格的装夹，焊件需要被垂直及侧向压紧，而 SRPT大大简化了装夹机构；常规FSW焊缝背部常常是整个焊件的薄弱环节，SRPT由于下轴肩的产热减小了从焊缝表面到背部的温度梯度，降低了焊缝的热损耗，提高了热效率，因此可以很好地消除焊缝背部未焊透等缺陷。 2 试验验证与工程应用 Edwards 等[4]成功地应用双轴肩自适应搅拌摩擦焊技术对薄板铝合金进行了焊接，试验表明：在薄板焊接领域此技术可以实现1.8mm及更薄的铝合金型材的焊接；焊接速度可以达到1m/min以上；对2mm厚A l6061铝合金的试验表明，焊缝强度系数可达88%，而且强度系数还可以进一步提高。 TWI的研究表明[5]：双轴肩技术可以在较低的轴向顶锻力下焊接25mm厚的铝板；此项技术可以提供完全焊透的焊缝，不会出现未焊透和其他根部缺陷。 复合热源搅拌摩擦焊技术
几种新型搅拌摩擦焊技术
48 航空制造技术·2008 年第21 期 搅拌摩擦焊技术自1991年问世 以来就倍受业界瞩目，特别是1996年搅拌摩擦焊被成功应用于宇航结构件的焊接以后，在制造业掀起了技术研究、发展和推广应用的热潮[1-3]。双轴肩自适应搅拌 摩擦焊技术 搅拌摩擦焊作为一种先进的固几种新型搅拌摩擦焊技术 New Types of Friction Stir Welding Technology 大连交通大学 韩文妥 许鸿吉 北京航空制造工程研究所 李 光 董春林 栾国红 经过多年的发展和实践，新型的搅拌摩擦焊技术层出不穷，涉及领域广泛，其中最具代表性和创新性的新型搅拌摩擦焊技术有：双轴肩自适应搅拌摩擦焊技术、复合热源搅拌摩擦焊接技术、动态控制低应力无变形搅拌摩擦焊技术和双头搅拌摩擦焊技术。 韩文妥 大连交通大学与北京航空制造工 程研究所联合培养硕士研究生。从事 搅拌摩擦焊方面的研究。参与项目：“十一五”重点项目“新型精密焊接技术与装备研究”；航空基金重点项目“搅 拌摩擦焊应力与变形规律研究”、“飞机 整体结构件搅拌摩擦焊综合强度性能 基础研究” 等。相连接技术，已经在造船、航空航天、轨道交通等领域获得了广泛的应用。但是在一些特殊的加工过程中需要搅拌摩擦焊设备提供较大的焊接力，同时要求在焊接过程中对待焊 零件进行严格装夹（包括背部的刚性 支撑），这给某些特殊结构形式下实施F S W 造成了困难，如大直径火箭贮箱环缝结构的焊接等。而双轴肩自适应搅拌摩擦焊（Self-Reacting Pin Tool，SRPT）技术成功地解决了上述问题。 1 原理 双轴肩自适应搅拌摩擦焊是通过上下轴肩夹持作用加紧工件， 下轴肩代替了常规搅拌摩擦焊的垫板装置。搅拌针与驱动装置及下轴肩相 连， 这样既可调节加载载荷又可调整下轴肩的位置。且上轴肩与单独的驱动轴相连，这种上下轴肩单独控制的方式使得自适应系统得以实现，并且使上下轴肩的顶锻力反向相等， 整个工件在垂直板件方向所受合力为 零。由于S R P T 采用了两个轴肩的模式，提高了焊缝背部的热输入，可以预防和降低焊缝背部缺陷。 与常规F S W 相比，S R P T 有两个独立控制的轴肩；常规F S W 焊件背面需要配套的刚性支撑垫板，而S R P T 焊件背面则不需要；常规F S W 被焊工件需要严格的装夹，焊件需要被垂直及侧向压紧，而S R P T 大大简化了装夹机构；常规F S W 焊缝背部常常是整个焊件的薄弱环节，S R P T 由于下轴肩的产热减小了从焊缝表面到背部的温度梯度，降低了焊缝的热损耗，提高了热效率，因此可以很好地消除焊缝背部未焊透等缺陷。 2 试验验证与工程应用 Edwards 等[4]成功地应用双轴肩自适应搅拌摩擦焊技术对薄板铝合金进行了焊接，试验表明：在薄板焊接领域此技术可以实现1.8m m 及
搅拌摩擦焊工艺参数对焊缝质量的影响

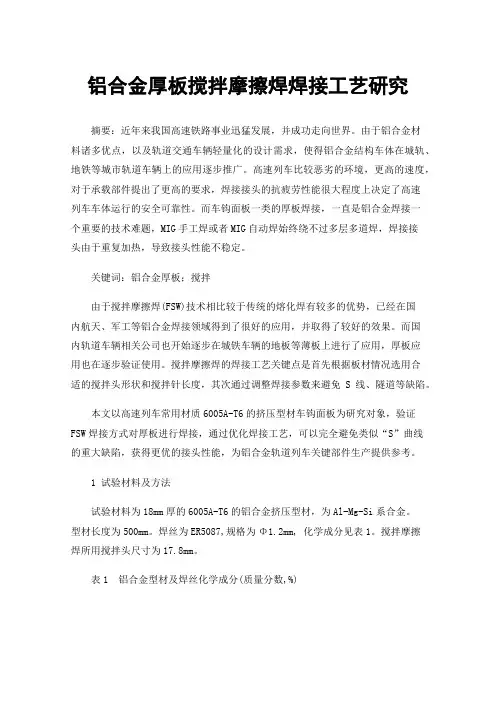

搅拌摩擦焊工艺参数对焊缝质量的影响 摘要：自主设计了多种结构的搅拌针，并针对铝合金材料进行焊接工艺实验，分析了焊头形状、旋转速度、焊接速度等对焊缝质量的影响，为进一步研究开发和铝合金零部件生产应用摩擦搅拌焊接技术提供理论和实践依据。 关键词：搅拌摩擦焊；工艺参数 随着人们对节能、环保、安全提出更高的要求，铝合金等轻质高强材料的应用获得广泛关注。所以铝材成为航空航天和现代交通运输轻量化、高速化的关键材料。轻量化可使飞机和宇航器飞得更高、更快、更远，可使导弹打得更快、更远、更准，可使电动汽车零污染高速行驶，可减少牵引力和节省大量能源，使运输工具既安全又准点[ 1]。 1.试验材料及方法 选用轨道客车中空车体及结构件用厚为3mm的铝合金挤压板材，将板材裁剪多组尺寸为600×110mm的母板。用XD5032A立式升降台铣床作为FSW的设备。 2.试验结果与讨论 对于一定形状的搅拌焊头，影响焊缝成型和接头机械性能的主要因素是旋转速度（n）、焊接速度（v）和焊接压力（p）。 2.1.旋转速度对焊缝质量的影响 搅拌焊头的旋转速度一定时，若焊接速度较慢，焊缝表面平滑光亮，但在焊缝背面可见到由于局部母材熔化而出现的缩孔。随着焊接速度的增加，这种缩孔会消失，继续增加焊接速度，焊缝表面的光洁度变差，沿焊缝的横截面将试样切开会发现隧道型缺陷，若焊接速度过快，隧道型缺陷逐渐增大，甚至会在焊缝表面出现沟槽。 采用本实验的搅拌焊头焊接时，将旋转速度定为1500rpm/min，此时，焊接速度若高于35mm/min，会看到焊缝的一侧产生未焊合或在搅拌焊头的后面出现长长的沟槽；当焊接速度低于23.5mm/min时，则焊缝表面发生凹陷或在焊缝某一侧产生切边现象，同时，在焊缝的背面会出现由于过热而形成的缩孔。当焊接速度在23-40mm/min范围内，焊缝的外观成型较好；拉伸试验结果表明，当焊接速度在35-60mm/min范围内时，焊缝的抗拉强度较高。如果将旋转速度降低为1180rpm/min，焊接速度为23-45mm/min时，焊缝的外观成型及接头的抗拉强度均较高。这是由于焊接速度影响单位长度焊缝上的热输入量，旋转速度一定而焊接速度过慢时，单位长度焊缝上获得的热量过多，使焊接区温度接近母材的熔化温度而出现局部过热甚至熔化现象；反之，当焊接速度过快时，焊接区获得的
搅拌摩擦焊技术应用现状和发展趋势
万方数据
搅拌摩擦焊接过程中，接头温度峰值始终处于材料熔化点以下（约为材料熔点的０．８），不会出现材料熔化，从而避免了常规熔焊工艺中因熔化一凝固现象的存在所造成的各种焊接缺陷。所以，搅拌摩擦焊是一种固相焊接技术。接头材料在高温软化状态下，由于搅拌 图１ 搅拌摩擦焊基本原理及工艺过程 头的挤压而形成牢固的锻造细晶组织（与此不同的是，熔焊接头通常为晶粒粗大的铸造组织）。与其他焊接方法相比，搅拌摩擦焊具有以下特点： （１）搅拌摩擦焊是一种固相连接技术，接头性能优 异。 （２）焊前不需要开坡口，可以节省焊前准备工时。（３）焊接过程中不需要保护气，也不需要填充材料。 （４）焊接过程容易实现自动化，可以实现全位置焊 接，接头质量一致性好。 （５）焊接热输入小，从而导致焊接变形小、接头残 余应力水平低，是一种低应力，小变形焊接技术。 （６）焊接过程中无飞溅、无弧光，无辐射，是一种绿色焊接技术。 （７）焊接效率高、能耗低，是一种高效焊接技术。搅拌摩擦焊技术的这一系列特点使其对于以铝合金为代表的轻金属结构焊接具有非常重要的意义，在航空、航天、船舶、列车、汽车以及电力、电子等领域具有非常广阔的应用前景。 ：．搅拌摩擦焊技术应用现状 搅拌摩擦焊作为一种轻合金材料连接的优选焊接 Ｅ口！唑堡笙！塑壁董皇塑型 参磊加工热加工 ｗｗｗ，ｍａｃｈｉｎｉｓｔ．ｃｏｍ，ｃｎ 技术，已经从技术研究迈向高层次的工程化和工业化应用阶段，如在美国的宇航制造工业、北欧的船舶制造工业和日本的高速列车制造等领域，搅拌摩擦焊技术都得到了广泛应用。搅拌摩擦焊技术１９９５年（通过申请专 利）进入中国，但是这项技术在中国真正获得发展却是在２００２年以后——中心成立以来的这几年时间，它是以 中国自主研制的第一台专机搅拌摩擦焊设备的交付使用为标志的。２００２年以来，搅拌摩擦焊技术已被迅速推广到国内的航空、航天、船舶、电力、电子以及汽车等领域，并在几十种产品型号中得到应用。 １．搅拌摩擦焊技术在航天型号产品研制中的应用 由于轻量化的需要，航天领域大量采用了铝合金 结构——最适合采用搅拌摩擦焊技术，从而使搅拌摩擦 焊技术最早在火箭、航天飞机等宇航产品中得到推广。国内则是首先在一些火箭、导弹等新型号武器装备研制中采用了搅拌摩擦焊技术，并配备了中国搅拌摩擦焊中 心自主研制的搅拌摩擦焊专机设备。 出于减重、减少成本和提高性能等方面的考虑， 我国导弹武器舱段的设计拟由原来的防锈铝（女１１５Ａ０６铝合金）改为高强铝合金（女ＩＩＬＹｌ２），但是这些材料采用熔焊的方法很难实现焊接，整体成形的成本又很 高，因此迫切需要像搅拌摩擦焊这样的新型固相焊接技术。 ２００４～２００５年，中国搅拌摩擦焊中心与某航天制 造基地合作开展了这方面的研究，分别对与导弹武器整体舱段制造的纵缝连接，环缝连接等进行了应用开发，试制了多个型号的产品（图２所示为工艺验证模拟结构 件）并成功试飞。目前，搅拌摩擦焊技术已准备用于相 关军工产品的工业化生产。 万方数据
搅拌摩擦焊的原理及其应用
搅拌摩擦焊的原理及其应用 摘要：摩擦焊是利用焊件接触面之间的相对摩擦运动和塑性变形所产生的热量使接触面及附近区域的材料达到热塑性状态，通过两侧材料间的相互扩散和动态再结晶而完成焊接，文章分析了搅拌摩擦焊的工作原理，并论述了其相关的应用。 关键词：搅拌摩擦焊焊接变形焊接工艺 引言 搅拌摩擦焊是英国焊接研究所发明的新型固态塑化焊接技术，是世界焊接技术发展史上自发明到工业应用时间跨度最短并且发展最快的一项连接技术。搅拌摩擦在材料的熔点以下进行，属于固相焊接，因此可以避免熔化焊所产生的气孔、裂纹、变形和氧化等问题。更重要的是焊接加热温度低，使焊接接头软化程度得到减轻，性能得到改善。 搅拌摩擦焊在国外铝合金车体制造方面得到了一定的应用，日本、法国、德国、瑞典等国车辆制造商己经采用搅拌摩擦焊技术制造列车车体，焊接接头性能得到改善，效果良好。国内搅拌摩擦焊在铁道车辆制造方面的应用尚属空白。文章分析了搅拌摩擦焊的工作原理，并论述了其相关的应用。 1 搅拌摩擦焊的工作原理及特点 搅拌摩擦焊接时，搅拌头一边高速旋转，一边沿着焊接方向前进，焊接过程中，搅拌头轴肩与被焊工件表面摩擦产生热量使工件达到塑性状态，塑性状态的金属在搅拌头旋转压力的挤压作用下，沿搅拌针从前进侧被搅拌到后退侧，随着搅拌头的移动，高度塑性变形的金属流向搅拌头的后部，冷却后形成焊缝。在实际工作中，搅拌摩擦焊的焊核由于受到搅拌头的高速旋转挤压作用，该区原始的组织晶粒被搅拌破碎，同时在轴肩与母材摩擦产生的热作用下，发生动态再结晶，由母材轧制状组织变为细小的等轴晶。热机械影响区在搅拌头的高速旋转作用下发生明显塑性变形，受到的摩擦热低于焊核，不足以使组织发生再结晶，因此只发生部分长大。热影响区在热循环作用下，组织晶粒发生二次长大，该区组织明显粗化，甚至比母材还粗大。焊接时搅拌头缓慢插入母材中，摩擦头的轴肩与板材的表面紧密接触并压入一定深度。焊接时摩擦头高速旋转并沿待焊板材的接缝向前运动。摩擦头的轴肩、搅拌针与试件摩擦生热，产生的摩擦热使搅拌针周围金属处于热塑性状态。在摩擦搅拌过程中轴肩一方面提供了大部分的摩擦热，另一方面轴肩的下压作用防止了塑性状态金属的溢出，搅拌针前方塑性状态下的金属在摩擦头的驱动下向后方流动。在搅拌头的摩擦搅拌作用下，搅拌针周围的材料形成塑性层，从而形成了搅拌摩擦焊焊缝，使待焊件焊为一个整体。同时，因为搅拌摩擦焊焊接温度在铝合金熔点以下，使其与普通熔化焊有不同的本质，相应地带来了一系列优点：
搅拌摩擦焊资料
搅拌摩擦焊 一、搅拌摩擦焊的定义及原理 搅拌摩擦焊（Friction Stir Welding，简称FSW）是基于摩擦焊技术的基本原理，由英国焊接研究所（TWI）于1991年发明的一种新型固相连接技术。与常规摩擦焊相比，其不受轴类零件的限制，可进行板材的对接、搭接、角接及全位置焊接。与传统的熔化焊方法相比，搅拌摩擦焊接头不会产生与熔化有关的如裂纹、气孔及合金元素的烧损等焊接缺陷；焊接过程中不需要填充材料和保护气体，使得以往通过传统熔焊方法无法实现焊接的材料通过搅拌摩擦焊技术得以实现连接；焊接前无须进行复杂的预处理，焊接后残余应力和变形小；焊接时无弧光辐射、烟尘和飞溅，噪音低；因而，搅拌摩擦焊是一种经济、高效、高质量的“绿色”焊接技术，被誉为“继激光焊后又一次革命性的焊接技术”。 搅拌摩擦焊方法与常规摩擦焊一样，搅拌摩擦焊也是利用摩擦热作为焊接热源。 不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体形状的焊头(伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化同时对材料进行搅拌摩擦来完成焊接的。 二．搅拌摩擦焊焊接过程 搅拌摩擦焊是利用摩擦热作为焊接热源的一种固相连接方法，但与常规摩擦焊有所不同。在进行搅拌摩擦焊接时，首先将焊件牢牢地固定在工作平台上，然后，搅拌焊头高速旋转并将搅拌焊针插入焊件的接缝处，直至搅拌焊头的肩部与焊件表面紧密
接触，搅拌焊针高速旋转与其周围母材摩擦产生的热量和搅拌焊头的肩部与焊件表面摩擦产生的热量共同作用，使接缝处材料温度升高而软化，同时，搅拌焊头边旋转边沿着接缝与焊件作相对运动，搅拌焊头前面的材料发生强烈的塑性变形。随着搅拌焊头向前移动，前沿高度塑性变形的材料被挤压到搅拌焊头的背后。在搅拌头轴肩与焊件表层摩擦产热和锻压共同作用下，形成致密的固相连接接头。搅拌摩擦焊接过程如图所示: 三．搅拌摩擦焊工艺 （一）、搅拌摩擦焊接头形式 搅拌摩擦焊可以实现棒材一棒材、板材一板材的可靠连接，接头形式可以设计为对接、搭接、角接及T形接头，可进行环形、圆形、非线性和立体焊缝的焊接。由于重力对这种固相焊接方法没有影响，搅拌摩擦焊可以用于全位置焊接，如横焊、立焊、仰焊、环形轨道自动焊等。
搅拌摩擦焊
搅拌摩擦焊(Friction Stir Welding，简称FSW)是英国焊接研究所(The Welding Institute)于1991年发明的专利焊接技术。搅拌摩擦焊除了具有普通摩擦焊技术的优点外，还可以进行多种接头形式和不同焊接位置的连接。挪威已建立了世界上第一个搅拌摩擦焊商业设备，可焊接厚3—15mm、尺寸6×16的Al船板；1998年美国波音公司的空间和防御实验室引进了搅拌摩擦焊技术，用于焊接某些火箭部件；麦道公司也把这种技术用于制造Delta运载火箭的推进剂贮箱。下面主要介绍搅拌摩擦焊的方法、过程、特点以及搅拌摩擦焊在中国的发展现状。 2.搅拌摩擦焊的原理 搅拌摩擦焊方法与常规摩擦焊一样．搅拌摩擦焊也是利用摩擦热作为焊接热源。不同之处在于．搅拌摩擦焊焊接过程是由一个圆柱体形状的焊头(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化．同时对材料进行搅拌摩擦来完成焊接的。焊接过程如图所示。在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转．边沿工件的接缝与工件相对移动。焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。 在焊接过程中，焊头在旋转的同时伸入工件的接缝中，旋转焊头与工件之问的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料流向焊头的背后，从而形成搅拌摩擦焊焊缝。搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。但焊接设备及夹具的刚性是极端重要的。焊头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。 关于在搅拌摩擦过程中界面原子的运动现在仍处于研究阶段。 3.搅拌摩擦焊的特点 焊接过程中也不需要其它焊接消耗材料，如焊条、焊丝、焊剂及保护气体等。唯一消耗的是焊接搅拌头。通常在Al合金焊接时，一个工具钢搅拌头可焊到800m长的焊缝。 同时，由于搅拌摩擦焊接时的温度相对较低，因此焊接后结构的残余应力或变形也较熔化焊小得多。特别是Al合金薄板熔化焊接时，结构的平面外变形是非常明显的，无论是采用无变形焊接技术还是焊后冷、热校形技术，都是很麻烦的，而且增加 了结构的制造成本。 目前搅拌摩擦焊主要是用在熔化温度较低的有色金属，如Al、cu等合金。这和搅拌头的材料选择及搅拌头的工作寿命有关。当然，这也和有色金属熔化焊接相对困难有关，迫使人们在有色金属焊接时寻找非熔化的焊接方法。对于延性好、容易发生塑性变形的黑色材料，
搅拌摩擦焊实验报告
搅拌摩擦焊实验报告 1. 实验目的 (1) 了解搅拌摩擦焊的基本原理； (2) 了解搅拌摩擦焊的设备及其工艺流程； (3) 初步了解焊接工艺参数对搅拌摩擦焊焊缝成形的影响。 2. 实验概述 搅拌摩擦焊方法与常规摩擦焊一样。搅拌摩擦焊也是利用摩擦热与塑性变形热作为焊接热源。不同之处在于搅拌摩擦焊焊接过程是由一个圆柱体或其他形状（如带螺纹圆柱体）的搅拌针(welding pin)伸入工件的接缝处，通过焊头的高速旋转，使其与焊接工件材料摩擦，从而使连接部位的材料温度升高软化。同时对材料进行搅拌摩擦来完成焊接的。焊接过程如图所示。在焊接过程中工件要刚性固定在背垫上，焊头边高速旋转，边沿工件的接缝与工件相对移动。焊头的突出段伸进材料内部进行摩擦和搅拌，焊头的肩部与工件表面摩擦生热，并用于防止塑性状态材料的溢出，同时可以起到清除表面氧化膜的作用。 在焊接过程中，搅拌针在旋转的同时伸入工件的接缝中，旋转搅拌头（主要是轴肩）与工件之间的摩擦热，使焊头前面的材料发生强烈塑性变形，然后随着焊头的移动，高度塑性变形的材料逐渐沉积在搅拌头的背后，从而形成搅拌摩擦焊焊缝。搅拌摩擦焊对设备的要求并不高，最基本的要求是焊头的旋转运动和工件的相对运动，即使一台铣床也可简单地达到小型平板对接焊的要求。但焊接设备及夹具的刚性是极端重要的。搅拌头一般采用工具钢制成，焊头的长度一般比要求焊接的深度稍短。应该指出，搅拌摩擦焊缝结束时在终端留下个匙孔。通常这个匙孔可以切除掉，也可以用其它焊接方法封焊住。针对匙孔问题，已有伸缩式搅拌头研发成功，焊后不会留下焊接匙孔。 焊接过程中也不需要其它焊接消耗材料，如焊条、焊丝、焊剂及保护气体等。唯一消耗的是焊接搅拌头。 同时，由于搅拌摩擦焊接时的温度相对较低，因此焊接后结构的残余应力或变形也较熔化焊小得多。特别是Al合金薄板熔化焊接时，结构的平面外变形是非常明显的，无论是采用无变形焊接技术还是焊后冷、热校形技术，都是很麻烦
