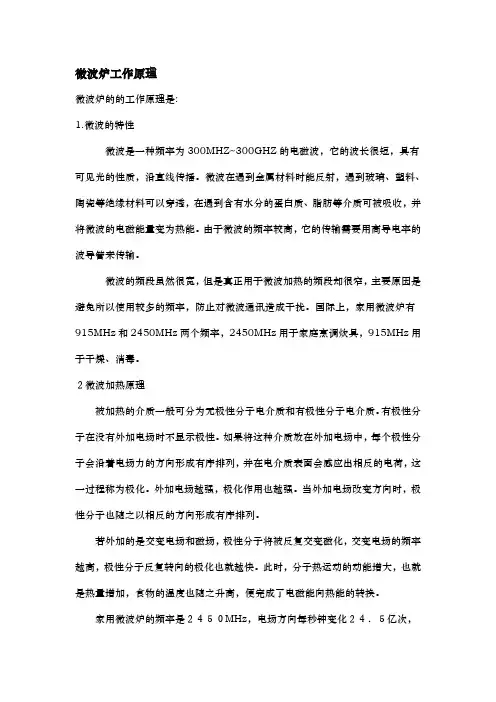

微波炉工作原理
微波炉的的工作原理是:
1.微波的特性
微波是一种频率为300MHZ~300GHZ的电磁波，它的波长很短，具有可见光的性质，沿直线传播。微波在遇到金属材料时能反射，遇到玻璃、塑料、陶瓷等绝缘材料可以穿透，在遇到含有水分的蛋白质、脂肪等介质可被吸收，并将微波的电磁能量变为热能。由于微波的频率较高，它的传输需要用高导电率的波导管来传输。
微波的频段虽然很宽，但是真正用于微波加热的频段却很窄，主要原因是避免所以使用较多的频率，防止对微波通讯造成干扰。国际上，家用微波炉有915MHz和2450MHz两个频率，2450MHz用于家庭烹调炊具，915MHz用于干燥、消毒。
２微波加热原理
被加热的介质一般可分为无极性分子电介质和有极性分子电介质。有极性分子在没有外加电场时不显示极性。如果将这种介质放在外加电场中，每个极性分子会沿着电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极化。外加电场越强，极化作用也越强。当外加电场改变方向时，极性分子也随之以相反的方向形成有序排列。
若外加的是交变电场和磁场，极性分子将被反复交变磁化，交变电场的频率越高，极性分子反复转向的极化也就越快。此时，分子热运动的动能增大，也就是热量增加，食物的温度也随之升高，便完成了电磁能向热能的转换。
家用微波炉的频率是２４５０MHz，电场方向每秒钟变化２４．５亿次，其生成的热量之大是可想而知的．
微波炉是用微波来烹调食物的，由磁控管产生２４５０MHz的超短电磁波，通过微小元件发射到炉内各处，经发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、糖等）以每秒２４．５亿次的极高速振动．由于振动所引起的摩擦使食物内部产生高热，将食物烹熟．
３微波炉的工作过程
电控系统将２２０Ｖ交流电压通过高压变压器和高压整流器，转换成４０００Ｖ左右的直流电压，送到微波发生器产生微波，微波能通过波导管传入炉热腔里．由于炉热腔是金属制成的，微波不能穿过．只能在炉腔里反射，并反复穿透食物，加热食物．从而完成加热过程．
微波炉内结构
微波炉工作原理分析
微波炉原理图
磁控管电路图
微波炉维修说明
常见故障
1．加电无反应，保险管完好
机械控铺式微波炉：可检查机械定时器、磁控管限温器。电脑控制微波炉：观察电脑板的保险管，检查电脑板上电源变压器、磁控管限温保护器。在排除故障后，可换上保险管试机。2．加电无反应，保险管熔断
检查门开关、微波高压系统(高压变压器、高压二极管、磁控管、高压电容)、风扇电机、转盘电机。在排除故障后，可换上保险管试机。
检查高压变压器主要是观察初级绕组、高压绕组有没有烧焦的痕迹，有没有绝缘漆的焦糊味道。
3．屡烧电源保险管
先检查门开关、高压变压器，然后再检查微波系统中其他器件，如高压二极管、高压电容、双向二极管、磁控管等。
4．能运转，但微波不加热
先测量高压变压器初级有无供电，然后根据测量结果确定检修范围。若测得高压变压器初级无AC220V供电，机械控制微波炉，应检查定时器、门开关；电脑控制微波炉，应检查门开关、电脑板火力继电器及驱动三极管。若测得高压变压器初级有AC220V电源，则检查高压变压器、高压保险、高压二极管、保护二极管。
5．微波不加热，噪声增大或震动大．重点检查微波系统，如高压二极管、高压变压器、高压电容、双向二极管、磁控管。
6．微波加热慢，火力较以前明显减小此故障通常是磁控管老化，少数是功率控制选择开关或功率继电器触点不良。
7．烧烤不加热检查烧烤器有无AC220V供电。如果供电正常，更换烧烤管；如果没有供电电压，检查烧烤控制电路，如烧烤限温保护器、
烧烤开关，对于电脑控制式微波炉，还要检查烧烤继电器及驱动三极管等元件。
8、开机后内胆打火在确认用户没有使用金属器皿的情况下，检查云母片是否烧焦，内胆是否太潮湿。
9．启动或停止键失灵
一般见于电脑控制式微波炉，检查薄膜开关。
10．电脑式微波炉上电有显示，但不启动检查门开关和面板上开关。
11．有时不启动，有时自动切换功能，蜂鸣器误响
测量CPU的+5V、复位、时钟振荡脚电压，更换晶体。
12．托盘不运转
在确认转轴与轨道正常的情况下，检查托盘同步电机及电机供电电压。
13．风扇电机不运转
检查风扇电机及供电。
14．打开炉门后，炉托盘电机仍转
电脑控制式微波炉，检查电脑板上的主继电器及控制三极管；机械控制微波炉，检查炉门开
关。
15．机械微波炉加热不停机检查定时器电机是否损坏，定时钮转轴是否与面板卡住，定时器电机供电是否正常。
定时器电机有AC220V、AC50V之分。若风扇电机损坏，也会引起定时器电机停转。
一：不加热故障（转盘、灯都不工作）一般是低压故障（低压故障一般是由于低压供电线路有问题，形成220V交流电压没有送往高压变压器或变频板，然后高压局部不工作惹起不加热。低压局部大多由于定时器损坏（机械式微波炉）或电脑板继电器损坏（电脑型微波炉）所致，还有少量微波炉因微动开关所致。）
1. 电源电压低
2. 检查门开关故障
3. 检查电源保险丝管
二：不加热故障（转盘、灯都工作）一般是高压高压故障（高压故障一般是由三大元器件引起的，高压二极管、磁控管、高压变压器。因品牌和运用时间长短的不同，三大元器件的损坏几率也存在差别，格兰仕微波炉不加热多数由于高压
二极管短路所致按时间揣测，8年之内的微波炉不加热二极管短路引起的比例多，8年之外的微波炉不加热磁控管造成不加热的多数。（另可根据噪声判断，变大的是高压二极管坏，噪声变小的是磁控管坏），而还有很少的一部分是因为高压变压器损坏导致微波炉不加热，此类缘由较少。）
1. 磁控管损坏
2.高压二极管损坏
3. 导线接触不好
4.温控开关或定时器接点接触不良
5. 电脑板损坏
6. 高压变压器损坏
7. 高压保险管损坏
8. 高压电容损坏
注意事项
因过量微波对人体有害，要求维修中做到下列几点：1．打开微波炉外壳加电试机或维修前，应拔掉高压变压器初级一个插头；2．检查非炉门故障和检修非炉门开关部位时，不要拧动、拆卸炉门开关固定螺丝；3．修自动启动故障机时，不要在炉门打开情况下试机。
拆装时可能触及到250V以上电压的部件有：磁控管、高压变压器、高压二极管、高压保险丝。因此，在微波炉运行状态时，维修或接近这些电路均是相当危险的，并禁止测试高压电路中的电压，包括磁控管的灯丝电压。
微波炉停止工作后，高压电容内的充电会持续30秒或更长一段时间，因此更换或测试高压微波系统器件时，应先对高压电容放电。磁控管、炉门安装不当会导致微波泄漏、超标。
美的微波炉的功能设计
微波炉十大品牌：格兰仕微波炉、美的微波炉、松下微波炉、三洋微波炉、海尔微波炉、威力微波炉、LG微波炉、西门子微波炉、客浦微波炉、大宇微波炉。
美的微波炉：烹饪方式：光波，蒸汽，烧烤，底盘加热。
开门方式为上开门，解冻方式为快速解冻，操控方式为电脑式。
内胆材料为纳米银。
1. 童锁功能
执行该功能后，控制面板进入锁定状态，按任何键无法操作，避免小孩误操作造成危险。
加锁：在待机状态，连续按住“暂停/取消”键3秒，一声长“嘀”，即表示进入童锁状态，LED 显示当前时钟，童锁标志点亮；
解锁：在锁定状态，连续按住“暂停/取消”键3秒，一声长“嘀”即可解锁，LED返回待机状态，童锁标志灭。
2. 查询功能
火力查询
可查询火力，在微波、烧烤、组合烹调状态下都可按下微波键查询当前火力。
3. 自动提示功能
烹调完毕后显示End，蜂鸣器鸣叫5声；若无操作，则每隔2分钟蜂鸣器鸣叫5声提示烹调完毕。其间按任意键无效，直至有开门或按下取消键的操作则返回待机状态。
4. 自动取消功能
一旦设定好烹调状态，而在1分钟内没有按启动键，则显示器恢复到时钟显示，所设定内容无效。
5. 10分钟自动熄灯功能
任何状态下开门超过10分钟，炉灯熄灭。开门状态下按任意键，则10分钟计时重新开始，此时炉灯若熄则重新点亮。
6. 省电
在待机状态下按下“省电”键，整机进入省电状态，显示器关闭，在显示器关闭状态下按任意键可以恢复显示
