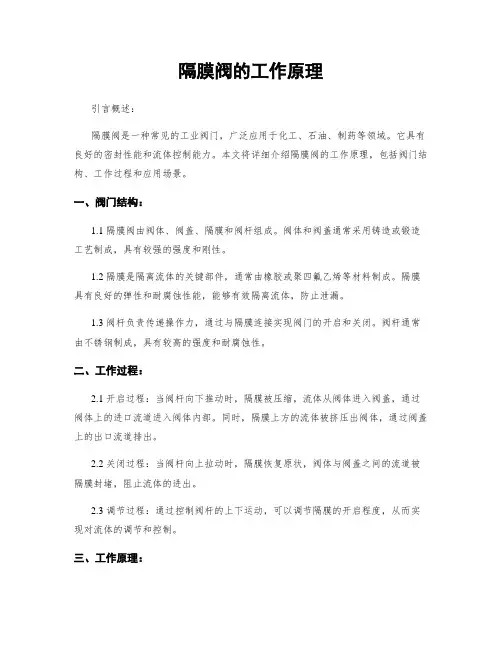

BURKERT隔膜阀工作原理

宝德隔膜阀工作原理及组成屋脊式其结构形状与截止阀相似，这种形式的隔膜阀，流体阻力比直角式隔膜阀大，但密封面积大，密封性能好，可适用于真空度高的管道。屋脊式隔膜阀闸板式隔膜阀其结构形式与闸阀相似闸板式隔膜阀流体阻力小，适合于输送粘性物料。隔膜材料常用天然橡胶、氯丁橡胶、丁基胶、丁晴橡胶、异丁橡胶、氟化橡胶和聚氟乙丙烯塑料(F46)等。隔膜阀的缺点是耐压不高，一般在6kgf/cm2(0.6MPa)之内;耐温性能也受隔膜的限制，一般只能耐60~80℃，高(氟化橡胶)也不超过180℃。

隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用。隔膜阀的阀体材料采用铸铁、铸钢，或铸造不锈钢，并衬以各种耐腐蚀或耐磨材料、隔膜材料橡胶及聚四氟乙烯。衬里的隔膜耐腐蚀性能强，适用于强酸、强碱等强腐蚀性介质的调节。隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏，能用于高粘度及有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离，所以没有填料介质也不会外漏。但是，由于隔膜和衬里材料的限制，耐压性、耐温性较差，一般只适用于1.6MPa公称压力和150℃以下。

宝德BURKERT隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置，以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸，替代活塞气缸，排除了活塞环易损坏，造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时，尚可操作手轮使阀门启闭。

宝德BURKERT隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。

①宝德BURKERT隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。

②橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。

③手轮或传动机构，不允许作起吊用，并严禁碰撞。

④手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。

⑤宝德BURKERT隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。

BURKERT隔膜阀工作原理

气动隔膜阀工作原理

关于气动隔膜阀漏原理 2)气动隔膜阀和电动隔膜阀的工作原理是什么隔膜阀(diaphragmvalve)是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。隔膜阀的特点如下：最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。# N+ g& \! A" } 1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。-v7A;[&N!i2N+Z M3X! \ 2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。 3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。 4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.6 @1 j' B3 [1n( p6 y# ] : p/ p0 u" j; r! s' s% v. _ 1气动和电动指的是阀门的驱动方式。这个是气动执行机构原理，简单的说就是压缩气体使活塞运动来驱动阀杆。4 电动的简单的这么说就是用马达代替手动操作。隔膜阀是在1.3×10-5～2.5X106Pa的流体系统中用来开启或隔断气流的阀门。主要性能3 D. `. W3 j7 {% @1 f l" F

漏率：≤1.3×10-5Pa。L／S；/ w' ]9 c! K/ L1 G& x 材料：304、316L；工作介质：气，水，油；/ j$ C/ f% h' H: \/ v5 M/ J" K工作温度：氟橡胶-30℃～＋150℃；原理和特点原理：以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点：结构紧凑、简单、体积小，外形美观；开关有导向，运动平稳；关闭力矩小，寿命长，≥30万次；膜片压紧可自动调整，受压均匀，密封可靠；膜片装入阀芯采用推入式，更换方便；}! A. L) I0 g: k& m+ O" D; K 电动隔膜阀：1.本阀由阀体、阀盖、阀杆、阀瓣、隔膜、电动装置和其它驱动零件等组成。 2.阀门的启闭是由电动装置的连接轴驱动阀杆螺母，使阀杆作轴向运动时，带动阀瓣升降而达到的。* o3 }; z$ B* ?8 [/ X! U% g) f/ p 3.当电源发生故障而中断时，且阀门急需启闭的紧急状况下，首先应 2将“手—电动切换手柄”转换至刻有手动标记的位置上，然后可通过旋转手轮使闪门启闭。当顺时针方向旋转时，阀门即可关闭；反之则开启。 4.当需恢复电动操作时，必须将“切换手柄”转换至刻有电动标记的位置上，方可进行电动操作。/ C' G1 f/ s, I8 v( M 3

减压阀工作原理

一、减压阀工作原理

1-复位弹簧，2-阀口，3-阀芯，4-阻尼孔，5-膜片，6、7-调压弹簧，8-调压手轮直动式减压阀上图所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。压力为P1的压缩空气，由左端输入经进气阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳

压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。

气动控制阀结构与原理

1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。 (1)单向型控制阀。 1)单向阀。气动单向阀的工作原理与作用与液压单向阀相同。在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。 2)梭阀(或门阀)。梭阀是两个单向阀反向串联的组合阀。由于阀芯像织布梭子一样来回运动，因而称之为梭阀。图3一25(a)为或门型梭阀的结构图。其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。气动调节阀：https://www.360docs.net/doc/5b14548839.html,/ 3)双压阀(与门阀)图3-27是双压阀的工作原理图。当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。自力式压力调节阀:https://www.360docs.net/doc/5b14548839.html,/

气动保位阀的工作原理

气动保位阀得工作原理？当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道,使阀门位置保持断气前得位置。以保证工艺过程得正常进行,直到系统中事故消除重新供气后气动保位阀才打开通道,恢复正常时得控制。气动保位阀动作压力就是可调节得,通常调节在0、１ＭPa左右。 1、气动调节阀动作分气开型与气关型?气动调节阀动作分气开型与气关型两种。气开型(Air tｏ Opｅn) 就是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来，当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。故有时气开型阀门又称故障关闭型(Fａｉｌ to Clｏsｅ FC）。气关型（Air tｏ Cｌoｓe)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Faiｌ to Open F Ｏ）。气动调节阀得气开或气关,通常就是通过执行机构得正反作用与阀态结构得不同组装方式实现。气开气关得选择就是根据工艺生产得安全角度出发来考虑。当气源切断时,调节阀就是处于关闭位置安全还就是开启位置安全?举例来说,一个加热炉得燃烧控制,调节阀安装在燃料气管道上,根据炉膛得温度或被加热物料在加热炉出口得温度来控制燃料得供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开,会使加热过量发生危险。又如一个用冷却水冷却得得换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上，用换热后得物料温度来控制冷却水量，在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式(即FO）调节阀。气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器,在现场可以很容易进行互相切换。但也有一些场合,故障时不希望阀门处于全开或全关位置,操作不允许,而就是希望故障时保持在断气前得原有位置处。这时,可采取一些其它措施,如采用保位阀或设置事故专用空气储缸等设施来确保。? 2、阀门定位器? 阀门定位器就是调节阀得主要附件,与气动调节阀大大配套使用，它接受调节器

减压阀的工作原理

减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 1.调节手柄； 2.调压弹簧； 3.溢流阀； 4.膜片； 5.阀杆； 6.反馈导管； 7.进气阀门； 8.复位弹簧上图所示为一种常用的直动式减压阀结构。压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2的大小可由调压弹簧2进行调节。若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动

态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。二、减压阀的基本性能 (1)?调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 (2)?压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。

气动保位阀的工作原理

气动保位阀的工作原理当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道，使阀门位置保持断气前的位置。以保证工艺过程的正常进行，直到系统中事故消除重新供气后气动保位阀才打开通道，恢复正常时的控制。气动保位阀动作压力是可调节的，通常调节在左右。 1.气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。 2.阀门定位器

减压阀的工作原理

本文为大家介绍的是减压阀的工作原理，首先介绍减压阀的定义，所谓的减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。下面我们通过减压阀的三个结构分别为大家介绍减压阀的工作原理。减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可分为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。减压阀的工作原理一组合式减压阀的内部结构 1、组合式减压阀自动调节原理：组合式减压阀是一种在复杂多变的工况下亦可利用水压进行自我调节的减压阀稳压阀，在进口压力和流量产生变化的时候保持出口的压力和流量稳定。其完全实现自力控制，调试简单，运行可靠。 2、组合式减压阀的双反馈切换的工作原理：组合式减压阀的反馈系统是根据减压阀出口压力的变化信号来控制过流面积（节流锥开度）的独立系统。减压阀装备有互为备用的双反馈系统，启用A系统即停用B系统的运行模式可以达到减压阀不停机检修的目的。 3、组合式减压阀反冲排污的工作原理：水电站的运行工况比较复杂，尤其水质的好坏直接关系到设备的安全运行。针对泥沙含量较大的水电站，除了在减压阀的过流位置采用不锈钢材质并堆焊镍基合金防磨蚀外，减压阀的反冲排污装置亦能有效地防止反馈控制系统的堵塞，使减压阀在多泥沙杂物的水质中保持良好的工况。（反冲排污系统标配为手动控制，根据水质实际情况把握反冲排污频率，或直接

气动阀组成及工作原理

气动阀组成及工作原理内容提要气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。一、气动阀门系统各部分功能和用途 ①气动执行器：分为双动型和单动型。双动气动执行器：对阀门开启和关闭的两位式控制。单动气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。 ②阀门：阀门是流体输送系统中的控制部件。 ③电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。 ④限位开关：远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。 ⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。 ⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。 ⑦手动操作机构：在自动控制不正常情况下手动操作。 ⑧消声器：安装在电磁阀的排气口，降低噪声。

⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。 ⑩空压机：是压缩空气的气压发生装置。 11 气管：有软管、紫铜管、不锈钢。常用规格有6mm、8mm。气动开关型阀门系统构成： ①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。）气动调节型阀门系统构成： ①气动执行器+②阀门+⑤气电定位器+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管（其中⑦、⑧、⑨项可根据现场实际情况选配。）二、气动开关阀气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。下为单动气动开关型蝶阀实图。

减压阀的工作原理

减压阀的工作原理集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988) 减压阀是气动调节阀

的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 1.调节手柄； 2.调压弹簧： 3.溢流阀； 4.膜片； 5.阀杆； 6.反馈导管； 7.进气阀门；&复位弹簧上图所示为一种常用的直动式减压阀结构。压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2 的大小可由调压弹赞2进行调节。若顺时针旋转调节手柄，调压弹赞被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹赞作用力相平衡时，阀便有稳定的压力输出。若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹赞放松，作用在膜片上的气压力大于弹赞力，溢流阀打开，输出压力降低直到为零。台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹赘的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压

气动保位阀的工作原理

气动保位阀的工作原理？当压缩气源发生故障停止供气时，利用气动保位阀切断阀门控制通道，使阀门位置保持断气前的位置。以保证工艺过程的正常进行，直到系统中事故消除重新供气后气动保位阀才打开通道，恢复正常时的控制。气动保位阀动作压力是可调节的，通常调节在0.1MPa左右。 1.气动调节阀动作分气开型和气关型气动调节阀动作分气开型和气关型两种。气开型（Air to Open）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型（Fail to Close FC）。气关型（Air to Close）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型（Fail to Open FO）。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全？举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式（即FO）调节阀。气开式改变为气关式或气关式改变为气开式，如调节阀安装有智能式阀门定位器，在现场可以很容易进行互相切换。但也有一些场合，故障时不希望阀门处于全开或全关位置，操作不允许，而是希望故障时保持在断气前的原有位置处。这时，可采取一些其它措施，如采用保位阀或设置事故专用空气储缸等设施来确保。 2.阀门定位器

气动调节阀的特点、工作原理及安装原则

气动调节阀的特点、工作原理及安装原则气动调节阀就是以压缩气体为动力源，以气缸为执行器，并借助于阀门定位器、转换器、电磁阀、保位阀、储气罐、气体过滤器等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度、液位等各种工艺过程参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。气动调节阀的特点是一种直角回转结构，由阀体、气动执行机构、定位器及其他附件组成，可实现比例调节。V型阀芯最适用于各种调节场合，有一个近似等百比的固有流量特性，具有额定流量系数大，可调比大。密封效果好，调节性能灵敏，体积小，可竖、卧安装。采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。适用于控制气体、蒸汽、液体等介质。气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。气动调节阀的工作原理气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。安装原则（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。（2）调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的 ~1~

燃气调压阀工作原理

————————————————————————————————作者: ————————————————————————————————日期: ?

?燃气调压阀工作原理概述：燃气调压阀是安装在锅炉用气源与燃烧器之间的很重要部件,其作用是将较高压力且不稳的气源减小并调节成较小的且相对稳定气源，给燃烧器提供合适能源,并具有切断保护功能,为安全用气提供保障。它是由指挥器、执行（调节）器、切断保护器三大部件组成。它的好坏直接影响燃烧器的点火、运行。一、指挥器: 指挥器位于阀体上部靠压力调整侧，它是由连接至阀上、下游的引压管、过滤网（进气用）、隔离皮膜、调整螺丝及弹簧、连杆、阀芯、阀座等机构组成。来自阀下游的出口气压通过引压管加至隔离皮膜的一侧，皮膜的另一侧则由弹簧及调整部件给力，当两侧施加压力大小平衡时，阀芯处于相对静止位置。 ?如果阀出口气压大于调整弹簧力量时，由于出口气压的作用,

通过皮膜、连杆导至阀芯向外顶出，减小阀芯与阀座的距离，降低控制气源压力（载荷压力)。[出口气压增大——>控制气压减小］ ?如果阀出口气压小于调整弹簧力量时,由于弹簧的作用,通过皮膜、连杆导至阀芯向内回缩，加大阀芯与阀座的距离，增高控制气源压力。［出口气压减小——>控制气压增大］ ?这个控制气源压力能直接导至调压阀主阀芯的动作，从而起到了一个指挥的作用。另外，在进气引压管与阀座之间装有一个滤网,滤去进气中的杂质。在控制腔体内装有一个止回阀,防止出口气压侧向控制气源侧串气。还装有改变引压方式的镙钉,分内置或外置,内置时:卸掉此镙钉，(卸下主调节阀芯可见两枚镙钉)用丝堵塞住出口气引压管连接处。二、执行(调节)器： ?执行器位于阀上部指挥器的另一侧,它是由控制气源引压管、隔离皮膜、弹簧、连杆、主调节阀芯、阀座等机构组成。控制气压与弹簧共同作用施加在皮膜的一侧，皮膜的另一侧则由阀下游的出口气压供给，当两侧施加压力大小平衡时,调节主阀芯处于相对静止位置。 ?如果控制气压与弹簧共同作用大于出口气压时，由于控制气

气动调节阀知识

气动调节阀知识气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。 ◆◆◆ 气动调节阀工作原理(图)

气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。 ◆◆◆ 气动调节阀作用方式：气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。气关型（常开型）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。 ◆◆◆ 阀门定位器阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。

常见调压阀及其原理

常见调压阀及其原理电动调节阀电动调节阀组成部分包括：电动执行器、执行器与阀门间连接件、阀门部件。阀芯为阀门部件的核心，其原理为将阀杆和电动执行器相连，控制系统控制电动执行器的传输信号而实现。当前阀位和执行器的阀门定位器比较可知，若在死区外，通过执行命令实现节流口开度改变，最终调节介质流量。电动驱动装置和其他相比，具有广泛动力源、操作方便和迅速等优卢电动调节阀的执行过程包括：当管道流体参数（如流量、压力）出现变化，这些参数经过PID计算，将模拟电流信号（4一20mA）传递给RTU上位机，然后在通过偏差信号（4一20mA）传给电动执行器，压力和流量开度的控制可以通过调节阀阀杆内信号实现上下移动。自力式调压阀自力式调压阀（FL系列）可分两部分。第一部分为调压器，主要由阀芯、固定阀座、皮膜（和弹簧连接）等组成，在平衡状态下，下游压力P2（通过导压管进人到低压阀腔）与皮膜连接的弹簧压力PM同负载压力Pv（上游压力PI 通过指挥器的调节后进人到高压阀腔）相平衡《第二部分为控制指挥器，在使用自力式调压阀时要对调压器进行出口压力设定，就是通过调整螺丝G，使指挥器弹簧MS的压缩程度发生改变，从而设定出口压力。其控制过程可概况为当外界给出一个干扰信号（用气量和进口压力的改变),则被调参数（出口压力）发生变化，传给测量元件，测量元件发出一个信号和给定值进行比较，得到偏差信号，并被送给传动装置，传动装置根据偏差信号发出位移信号送至调节机构，使阀门动作起来，调节对象输出一个调节作用信号克服干扰作用的影响。某输气作业区使用问题分析某输气站在建站时，在对川中的供气管路上使用的DN80电动调节阀是由FISHER调节阀和BIFFI调节型电动执行器组合而成。在实际使用中，当采用自动调节功能时，执行器反复动作发生震荡，系统无法正常工作。主要有以下原因：根据FISHER调节阀的最佳流量控制曲线，阀的开度应在40％至90％范围内调节，如果总让调节阀在小开度范围内工作，气蚀、冲蚀会损坏阀芯，缩短调节阀寿命。此外，小开度使流速加快，噪音增大。由于民用气存在波峰和波谷，而工况要求在满足流量的同时压力恒定最重要，由于南充站调节阀选型过大造成系统不能正常工作，而恒定压力恰恰是自力式调压阀的优势。单就功能而言，电动调节阀主要用于长输管道的介质压力及大流量调节，自力式调压阀用于相对流量较小的介质压力调定。同时，在该输气区还使用了三台DN巧0的塔塔里尼自力式调压阀调压，使用过程中由于P2+PM>Pv时，阀芯将移向固定阀座的位置开度减小，流量减小。分析原因如下：当管径一定时，压差影响流速的大小，而流速的大小关系到流量的大小，对于气体来讲，压力的提高使得同样的管道在流过同样标方气体的时候，真正的流速下降了，因此对于气体来讲，流量和压力是有关系的。当输气线压力愈接近设

燃气调压阀工作原理

燃气调压阀工作原理概述：燃气调压阀是安装在锅炉用气源与燃烧器之间的很重要部件，其作用是将较高压力且不稳的气源减小并调节成较小的且相对稳定气源，给燃烧器提供合适能源，并具有切断保护功能，为安全用气提供保障。它是由指挥器、执行（调节）器、切断保护器三大部件组成。它的好坏直接影响燃烧器的点火、运行。一、指挥器：指挥器位于阀体上部靠压力调整侧，它是由连接至阀上、下游的引压管、过滤网（进气用）、隔离皮膜、调整螺丝及弹簧、连杆、阀芯、阀座等机构组成。来自阀下游的出口气压通过引压管加至隔离皮膜的一侧，皮膜的另一侧则由弹簧及调整部件给力，当两侧施加压力大小平衡时，阀芯处于相对静止位置。如果阀出口气压大于调整弹簧力量时，由于出口气压0的作用，通过皮膜、连杆导至阀芯向外顶出，减小阀芯与阀座的距离，降低控制气源压力（载荷压力）。［出口气压增大——>控制气压减小］如果阀出口气压小于调整弹簧力量时，由于弹簧的作用，通过皮膜、连杆导至阀芯向内回缩，加大阀芯与阀座的距离，增高控制气源压力。［出口气压减小——>控制气压增大］这个控制气源压力能直接导至调压阀主阀芯的动作，从而起到了一个指挥的作用。另外，在进气引压管与阀座之间装有一个滤网，滤去进气中的杂质。在控制腔体内装有一个止回阀，防止出口气压侧向控制气源侧串气。还装有改变引压方式的镙钉，分内置或外置，内置时：

卸掉此镙钉，（卸下主调节阀芯可见两枚镙钉）用丝堵塞住出口气引压管连接处。二、执行（调节）器：执行器位于阀上部指挥器的另一侧，它是由控制气源引压管、隔离皮膜、弹簧、连杆、主调节阀芯、阀座等机构组成。控制气压与弹簧共同作用施加在皮膜的一侧，皮膜的另一侧则由阀下游的出口气压供给，当两侧施加压力大小平衡时，调节主阀芯处于相对静止位置。如果控制气压与弹簧共同作用大于出口气压时，由于1控制气压的作用，通过皮膜及连杆导至主调节阀芯向上提起，增强阀的通气量。［控制气压增大——>主调节阀芯向上提起——>阀的气通量增加］如果控制气压与弹簧共同作用小于出口气压时，由于出口气压的作用，通过皮膜及连杆导至主调节阀芯向下落，减少阀的气通量。［控制气压减小——>主调节阀芯往下落——>阀的气通量减少］调节过程：出口气压增大——>控制气压减小——>阀通气量减少——>出口气压减小。出口气压减小——>控制气压增大——>阀通气量加大——>出口气压增大。综上，整个调节过程可达到自动调节出口气压的作用。三、切断保护器：切断保护器位于阀体下部，它是由连接至阀下游的引压管、隔离皮膜及连接片、调整镙丝及弹簧、双向板机、阀芯及拉杆、阀座等机构组成。来自阀下游的出口气压加至皮膜一侧，皮膜的另一侧则由调整件及弹簧给力，只有当出口气压与调整弹簧力量在一定平衡范围内时，阀芯及拉杆不动作，阀正常开启。如果出口气压超高，由于出口气压的作用，使得皮膜克2服了弹簧的力量向一侧动作，通过皮膜附带的连接片触发了双向板机，导至阀芯及拉杆在其内部弹簧的作用下向上运动，堵住下面阀座，切断气源保护。

气动调节阀工作原理图文详解

气动调节阀工作原理图文详解（附图）气动调节阀工作原理简单地说是通过压缩空气实现的，在实际应用中，了解气动调节阀工作原理有很大的意义。下面，世界工厂泵阀网综合运用图文为大家详细介绍气动调节阀工作原理。气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。通常由气动执行机构、阀门、定位器等连接安装调试后形成气动调节阀。气动调节阀工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。气动调节阀动作分气开型和气关型两种。气开型(Air to Open) 是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。故有时气开型阀门又称故障关闭型(Fail to Close FC)。气关型(Air to Close)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(Fail to Open FO)。气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时，调节阀是处于关闭位置安全还是开启位置安全? 举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。如果气源中断，燃料阀全开，会使加热过量发生危险。又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。阀门定位器

气动阀原理

气动阀门气动蝶阀工作原理一、产品概述： POLOVO系列气动蝶阀是由气动执行器与中线蝶阀组成,利用洁净的压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单,操作方便等优点。蝶阀采用无磨损阀座设计，阀座为缓坡缓冲设计，阀板在关闭时接触到阀座缓冲坡，与阀座不产生硬性的磨擦。提高了使用寿命，从而减少了管道更换阀门频率和维修次数。性价比非常卓越。广泛应用于生产过程自动控制系统中的调节或开关操作场合。二、气动执行器概述： POLOVO ADA ASR系列气动执行器设计简单紧凑，风格独特，全密封、模块式、内部气路，无须连接管线外露而受损。安装电磁阀、信号回讯器、阀门定位器或其他附件都极其方便。设计上考虑到安全操作，便于维修，容易拆卸和组装。 1、? 外壳是由铝合金挤压拉制成型，表面经硬质阳极氧化处理，能够防腐、耐磨。具有重量轻，外形美观，强度和密封性能可靠。 2、?? 醇缩醛轴垫片和活塞导环有很低的磨擦阻力，能吸收活塞侧向推力。 3、? 气缸内壁是经过珩磨，减少整体运动摩擦力，在输出轴的顶部和底部、装有醇缩醛轴承，以降低旋转磨擦阻力，延长寿命。 4、?? 端盖、活塞是铝合金铸压精制而成。输出轴由316不锈钢制成。 5、?? 开度指示器直观地显示“开”或“关”的位置，容易拆除以便扳手操作。 6、? 行程调节螺丝可机械限制气动执行器的转动角度。它以现场方式调整执行器的开或关的位置。三、气动阀工作条件 b)???? 使用流体：空气、无腐蚀性气体和油； c)????? 压力范围：2-10巴（Bar） d)???? 环境温度：标准型（使用丁晴橡胶O型圈）-20℃~+80℃ 低温型（使用硅橡胶O型圈）-40℃~+80℃ 高温型（使用氟橡胶O型圈）-20℃~+150℃ e)???? 行程调整：在90位置有+/-4°的可调范围: 90℃+/-4° f)????? 润??? 滑：在正常工作条件下，不需添加润滑剂； g)???? 安??? 装：适合室内或室外安装； h)???? 最高使用压力：输入气压不超过10帕；四、执行器动作原理双作用式 A口进气、B口排气，推动两活塞分开?????? B口进气、A口排气，推动两活塞合拢向两边移动，输出轴逆时针方向转动???????? 向中心，移动输出轴顺时针方向转动单作用式

气动调节阀的结构和工作原理

气动调节阀常见于钢铁行业，尤其广泛应用于加热炉、卷取炉等燃烧控制系统。本文根据气动调节阀的结构和工作原理对在气动调节阀在日常使用的常规维护和常见故障进行了分析研究，为设备维护和故障维修提供了参考。本文以美国博雷(BARY)厂家生产的 S92/93系列的气动执行机构为例，结合现场实际使用情况，进行了分析和总结。阀门公称直径DN250，介质为混合煤气，气源为仪表压空，压力为3-5Bar，电磁阀为24V。 1、气动调节阀的结构和工作原理 1.1、气动调节阀的结构气动调节阀由执行机构和阀体两部分组成。 1.2、气动调节阀的工作原理气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力

部件，当调节器或定位器得到4-20mA信号时，控制电磁阀24V信号到，打开，使得仪表压空进入执行机构汽缸，转动阀杆使阀体动作，当到达需要指定开度时，位置反馈使得定位器停止信号输出，维持当前位置。当需要关闭阀门时，定位器得到关闭信号，使电磁阀停止供气，汽缸靠内部弹簧反作用力，使阀门关闭。当需要从满度减少开度时，定位器输出气源压力会减弱，弹簧自身反作用力致使阀门向关闭方向动作，直至信号压力与弹簧压力平衡，到达指定开度，以此来控制该介质流量。 2、气动调节阀的日常维护在对气动调节阀日常点巡检中，要注意以下几点：一是检查仪表气源是否正常，检查过滤器、减压阀是否正常，观察压力是否在3-5Bar;二是观察汽缸有无漏气现象，尤其是阀杆连接处和两端盖处;三是检查电磁阀是否工作正常，有无漏气现象;四是检查定位器工作是否正常，有无漏气现象;五是检查所有连接部件固定螺丝是否紧牢;六是尽量避免过多浮灰覆盖到执行机构上，要市场保持工作环境清洁。 3、气动调节阀常见故障原因分析

减压阀的工作原理

减压阀的工作原理集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。二、减压阀的基本性能 (1)调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 (2)压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。 (3)流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

自力式调压阀工作原理

1、自力式压力调节阀工作原理(阀后压力控制) 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式(阀后)压力调节阀的工作原理。 2、自力式压力调节阀工作原理(阀前压力控制) 工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式(阀前)压力调节阀的工作原理。阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统电动执行器是电动控制系统中的一个重要组成部分。它把来自控制仪表的0-10mA或 4-2OmA的直流统一电信号，转换成与枪人信号相对应的转角或位移，以推动各种类型的调节阀，从而达到连续调节生产工艺过程中的流且、自动控制生产过程的目的。电动执行器的执行机构和调节机构基本是可以分开的两个部件，并且其调节机构与气动执行器的调节机构是相同的。因此，本节只讲述电动执行机构的结构和工作原理，调节机构将在气动执行器一节中作详细的介绍。工作原理
