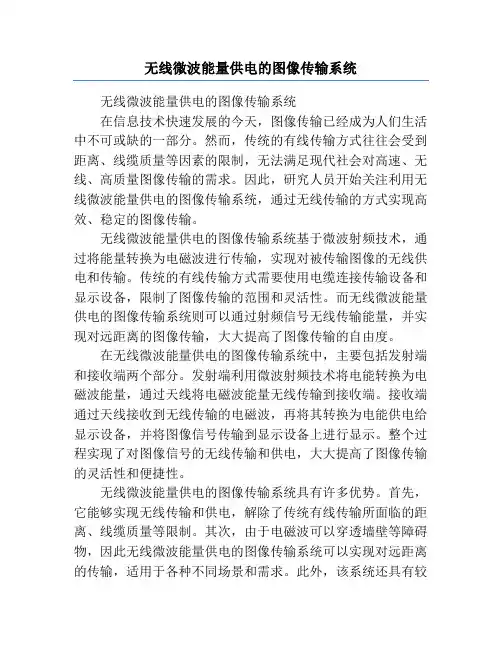

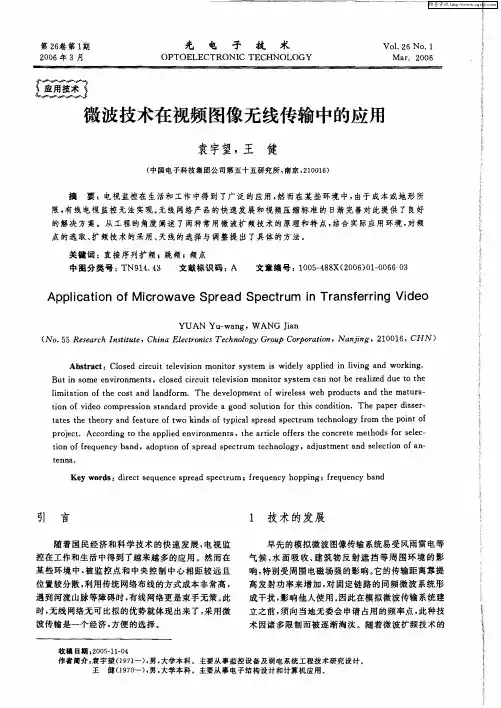

无线微波图象传输系统

无线通信系统的基本工作原理

前言: 无线通信(Wireless communication)就是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式,近些年信息通信领域中,发展最快、应用最广的就就是无线通信技术。在移动中实现的无线通信又通称为移动通信,人们把二者合称为无线移动通信。 无线通信主要包括微波通信与卫星通信。微波就是一种无线电波,它传送的距离一般只有几十千米。但微波的频带很宽,通信容量很大。微波通信每隔几十千米要建一个微波中继站。卫星通信就是利用通信卫星作为中继站在地面上两个或多个地球站之间或移动体之间建立微波通信联系。 一、无线通信系统的类型 按照无线通信系统中关键部分的不同特性, 有以下一些类型: 1、按照工作频段或传输手段分类, 有中波通信、短波通信、超短波通信、微波通信与卫星通信等。所谓工作频率, 主要指发射与接收的射频(RF)频率。射频实际上就就是“高频”的广义语, 它就是指适合无线电发射与传播的频率。无线通信的一个发展方向就就是开辟更高的频段。 2、按照通信方式来分类, 主要有(全)双工、半双工与单工方式。 3、按照调制方式的不同来划分, 有调幅、调频、调相以及混合调制等。 4、按照传送的消息的类型分类, 有模拟通信与数字通信, 也可

以分为话音通信、图像通信、数据通信与多媒体通信等。 各种不同类型的通信系统, 其系统组成与设备的复杂程度都有很大不同。但就是组成设备的基本电路及其原理都就是相同的, 遵从同样的规律。本书将以模拟通信为重点来研究这些基本电路, 认识其规律。这些电路与规律完全可以推广应用到其它类型的通信系统。 二、无线通信系统的基本工作原理 无线通信系统组成框图 各部分作用: 1信息源:提供需要传送的信息 2变换器:待传送的信息(图像、声音等)与电信号之间的互相转换 3发射机:把电信号转换成高频振荡信号并由天线发射出去 4传输媒质:信息的传送通道(自由空间) 5接收机:把高频振荡信号转换成原始电信号 6受信人:信息的最终接受者

毕业设计(论文)开题报告-无线电能传输装置的硬件设计

本科毕业设计论文 开题报告 题目：电能无线传输装置的硬件设计 作者姓名 指导教师 专业班级 学院信息工程学院 提交日期

电能无线传输装置的硬件设计 姓名：专业班级： 1 课题研究背景及意义 人类社会自第二次工业革命以来，便进入了电气化时代。大至遍布世界各地的高压线、电网，小至各种各样的家用电气设备，传统的电能传输主要通过金属导线点对点，属于直接接触传输。这种传输方式使用电缆线作为媒介，在电能传输的过程中将不可避免的产生一些问题。例如尖端放电、线路老化等因素导致的电火花，不仅会使线路损耗增大，还会大大降低供电的可靠性和安全性[1]，且会缩短设备的寿命。在油田、钻采矿井等场合，用传统的输电方式容易由于摩擦而产生微小电火花，严重时甚至引起爆炸，造成重大的事故。在水下，导线直接接触供电还有电击的危险[2-4]。这一系列的问题都在呼唤着一种摆脱金属电缆的电能传输方式，即无线电能传输。无线电能传输（WPT）是一种有效的新型电能传输方法，通过无线电能传输，不需要使用电缆或其他实物就能进行电能的传输，电能可以通过短距离耦合，中等范围的谐振感应和电磁波感应传输，在很难使用传统电缆的地方也可以实现电能传输[5]。实现无线电能传输，将使人类在电能方面的应用更加宽广和灵活。电能的无线传输技术将开辟人类能源的另一个新时代,给大众带来非同凡响的意义和影响根据传输原理的不同。 无线电能传输方式按传输原理的不同可分为电磁感应式、电磁共振式以及电磁波辐射式三种。作为无线电能传输的三种主流方式，它们都有各自的优势与不足。一般来说，电磁感应技术比较具有实现性，且已应用于当前各种电子产品，它的优点是能量的传输效率较高，但存在传输距离短，发热大，线圈对准困难等问题；电磁波传输能够实现远距离传输，但是现阶段效率过低，另一方面传输过程中的介质也会对电磁波产生影响；磁耦合谐振无线电能传输中和了上述两种传输方式，具有中中等距离传输和较高效率的特点，因而受到的关注较多。

无线通信基本原理

无线通信差不多原理、差不多概念 1、无线频段的划分 2、我国常用移动通信使用频段 (a)GSM900：上行：890～915MHz，下行：935～960MHz，每载波 带宽200 KHz； GSM1800：上行：1710～1720MHz，下行：1805～1815MHz，每载波带宽200 KHz； (b)CDMA2000：上行：825～835MHz，下行：870～880MHz，每载 波带宽1.23MHz； (c)PHS：1900～1920MHz，每载波带宽300KHz；

(d)集群：上行806～821MHz，下行851～866MHz，每载波带宽 25KHz； 3、波长λ、频率f的关系为 c=f*λ 式中：c为光速，数值为3×108m/s，f单位为Hz，λ单位为m。 4、波传播的几种方式 a)表面波传播：以绕射方式，沿着地球表面传播。 b)天波传播：通过高空电离层反射传播。 c)空间波传播：通过直线传播和地面反射传播。 d)散射传播：利用大气对流层和电离层的不均匀性来散射传 播。 长波一般通过表面波传播；中波、短波一般通过表面波或天波传播；微波一般通过空间波、散射波传播。 5、仙农（Shannon）定理 C=Blog2(1+S/N) 上式中C为信道容量，B为信道带宽，S/N为信噪比。

扩频通信即据此原理。 6、TDD、FDD、TDMA、FDMA、CDMA的区不 a)TDD（时分双工） 收发信共用一射频频带，上、下行链路使用不同的时隙来进行通信。 b)FDD（频分双工） 收发信使用一个不同的射频频率来进行通信。 c)TDMA(时分多址) 传送给不同终端用户的信息通过同一载波的不同时隙来区分。 d)FDMA（频分多址） 传送给不同终端用户的信息通过不同载波来区分。 CDMA(码分多址) 传送给不同终端用户的信息通过不同码调制来区分。 7、大尺度路径损耗和小尺度路径损耗 大尺度路径损耗：无线信号经长距离上的场强变化，又叫慢衰落。自由空间损耗即属于典型的大尺度路径损耗。

无线电能传输装置

目录 1系统方案 (2) 1.1系统总体思路 (2) 1.2系统方案论证与选择 (2) 1.2.1 电源模块论证与选择 (2) 1.2.2驱动模块论证与选择 (2) 1.2.3线圈的论证与选择 (2) 1.2.4整流电路的论证与选择 (2) 1.3系统总体方案设计 (3) 2理论分析与计算 (3) 2.1 TL494应用原理 (3) 2.2 IR2110原理 (3) 2.3 无线传输原理 (4) 2.4 计算公式 (4) 3电路设计 (4) 3.1电源模块（图3） (4) 图3 电源模块 (5) 3.2驱动模块（图4） (5) 3.3传输模块（图5） (5) 4测试方案与测试结果 (6) 4.1测试方法与仪器 (6) 4.2测试数据与结果 (6) 4.3数据分析与结论 (7) 参考文献 (8)

无线电能传输装置（F题） 1系统方案 1.1系统总体思路 由题我们设计并制作一个磁耦合谐振式无线电能传输装置，且用空心线圈制作了直径为20cm的发射和接收线圈；利用信号发生电路将输入的直流15V电转化为PWM脉冲信号，通过驱动电路产生交变电流，对发射线圈进行供电，线圈利用磁耦合谐振式原理，将电能无线传输到接收线圈端，最终在接收线圈端产生电流，达到无线电能的传输的要求。 经过几天的测试，制作出了传输效率达38.3%，x的值最大为26 cm的磁耦合谐振式无线电能传输装置。 1.2系统方案论证与选择 1.2.1 电源模块论证与选择 方案一：利用双电源，直接对电路进行供电。 方案二：利用单电源，再接入PWM控制器芯片TL494固定频率的脉冲宽度调制电路，能够有效地将直流电转换为高频脉冲。 TL494芯片的功耗低，构成的电路结构简单，调整方便，输出电压脉动小；且IR2110 的电路无需扩展，使电路更加紧凑，工作可靠性高，附加硬件成本也不高，为获取死区时间，可由基本振荡电路、与门电路构成，为方便我们选用TL494，选择方案二。 1.2.2驱动模块论证与选择 方案一：利用三极管对无线电能传输装置进行驱动，可以比较经济地进行驱动。 方案二：使用两个IR2110对无线电能传输装置进行驱动，因其15V 下静态功耗仅116mW输出的电源端电压范围10～20V,工作频率高，可达500kHz，能够很好地满足线圈进行电能传输的需要。 考虑到线圈所需谐振频率较高，而三极管的通断不是那么灵敏，所以选择较为灵敏的场效应管，又考虑到电路的简便，则选择方案二。 1.2.3线圈的论证与选择 方案一：利用单层同心圆平面绕组，但其输出的频率很高对电容要求过高。 方案二：利用多层绕组。 考虑到多层绕组的频率相对稳定，它对谐振电容的要求较低，还有它对线圈的磁场干扰较小，并且它的电能传输效率能够达到标准，因此选择方案二。 1.2.4整流电路的论证与选择 方案一：二极管半波整流。利用二极管的单向导电性，二极管承受反压大，很有可能会烧毁二极管，直流电源输入时，不能构成放电回路，不适用于本电路。 方案二：桥式整流。四只整流三极管D1~4 和负载电阻RL组成。四只整流三极管接成电桥形式。桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，且成本低，效率高，适用于各种电路。 考虑到半波整流对电能的损失，我们选择的损失较小的全波整流，因此选择方案二。

浅谈无线电力传输

浅谈无线电力传输 张业邹代宇陈昊 内容摘要：无线电力传输技术是一项新兴的科技，这项技术未来将很大程度的造福人类。本文将对无线电力传输技术的历史，基本原理，研究现状以及未来前景进行介绍，让人们更好地认识这门新兴技术。 关键词：无线电力传输，电磁感应，耦合，共振，无线充电，改变世界。 一、无线电能传输的发展历史 1820年:安培,安培定理表明电流可以产生磁场。1831年:法拉第,法拉第电磁感应定律是电磁学的一个重要的基本规律。1864年:麦克斯韦建立了统一的电磁场方程,用数学的方法描述电磁辐射。1864年:赫兹证实了电磁辐射的存在。赫兹产生电磁波的设备是VHF和UHF 波段的放电发射机。1891年:特斯拉(NikolaTesla)改善了赫兹的微波发射器的射频功率供应,并申请专利。1893年:特斯拉在芝加哥的哥伦比亚世界博览会展示了他的无线传输的荧光照明灯。1894年:勒布朗(Hutin&LeBlanc)相信可以感应传输电能,并申请了关于一个能传输3KHz电能的系统的美国专利。1894年:特斯拉分别在纽约的第五大道南35号的实验室和休斯敦街46号的实验室通过无线方式点亮了一个单极白炽灯,实验手段用到电力感应、无线共振感应耦合等技术。1894年:钱德拉玻(JagdishChandraBose)使用电磁波信号远距离点燃火药和

触响铃铛,表明不用电线也能传递能量。1895年:钱德拉玻无线传输信号将近一英里远的距离。1896年:特斯拉发射了约48公里(30英里)距离的信号。1897年:马可尼(GuglielmoMarconi)使用超低频无线电发射器传送6公里的摩尔斯电码信号。1897年:特斯拉申请了无线传输的专利。自此，无线电力传输技术真正走上了历史的舞台。 一、无线电能传输的基本原理 无线输电技术根据其应用场合的变化有不同的原理,技术方案也不尽相同。 1.电磁感应原理 此原理与电力系统中常用的变压器原理类似。在变压器的原边通入交变电流,副边会由于电磁感应原理感应出电动势,若副边电路连通,即可出现感应电流,其方向的确定遵从楞次定律,大小可由麦克斯韦电磁理论解出。电力系统中的电压、电流互感器也是采用了类似的原理。相对于无线输电而言,变压器的原边相当于电能发射线圈,副边相当于电能接收线圈,这样就可以实现电能从发射线圈到接收线圈的无线传输。虽然电磁感应原理在电力系统中应用的初衷并不侧重于电能的传输,而是利用能量的转化改变电压、电流的数量级,但其对无线输电确实产生了一定的启发作用, 尤其是电能的小功率、短距离传送。目前使用电磁感应传递电能的主要有电动牙刷, 以及手机、相机、MP3等小型便携式电子设备,由充电底座对其进行无线充电。电能发射线圈安装在充电底座内,接收线圈则安装在电子设备中。这种原理的无

OFDM技术的基本原理-欧远致无线微波图像传输

OFDM技术的基本原理 在传统的多载波通信系统中，整个系统频 带被划分为若干个互相分离的子信道（载波）。 载波之间有一定的保护间隔，接收端通过滤波 器把各个子信道分离之后接收所需信息。这样 虽然可以避免不同信道互相干扰，但却以牺牲 频率利用率为代价。而且当子信道数量很大的 时候，大量分离各子信道信号的滤波器的设置 就成了几乎不可能的事情。 上个世纪中期，人们提出了频带混叠的多载波通信方案，选择相互之间正交的载波频率作子载波，也就是我们所说的OFDM。这种“正交”表示的是载波频率间精确的数学关系。按照这种设想，OFDM既能充分利用信道带宽，也可以避免使用高速均衡和抗突发噪声差错。OFDM是一种特殊的多载波通信方案，单个用户的信息流被串/并变换为多个低速率码流，每个码流都用一个子载波发送。OFDM不用带通滤波器来分隔子载波，而是通过快速傅立叶变换（FFT）来选用那些即便混叠也能够保持正交的波形。 OFDM是一种无线环境下的高速传输技术。无线信道的频率响应曲线大多是非平坦的，而OFDM技术的主要思想就是在频域内将给定信道分成许多正交子信道，在每个子信道上使

用一个子载波进行调制，并且各子载波并行传输。这样，尽管总的信道是非平坦的，具有频率选择性，但是每个子信道是相对平坦的，在每个子信道上进行的是窄带传输，信号带宽小于信道的相应带宽，因此就可以大大消除信号波形间的干扰。由于在OFDM系统中各个子信道的载波相互正交，它们的频谱是相互重叠的，这样不但减小了子载波间的相互干扰，同时又提高了频谱利用率。 OFDM技术属于多载波调制（Multi－ Car rierModulation，MCM）技术。有些文献上将OFDM和MCM混用，实际上不够严密。MCM与OFDM常用于无线信道，它们的区别在于：OFDM技术特指将信道划分成正交的子信道，频道利用率高；而MCM，可以是更多种信道划分方法。 OFDM技术的推出其实是为了提高载波的频谱利用率，或者是为了改进对多载波的调制，它的特点是各子载波相互正交，使扩频调制后的频谱可以相互重叠，从而减小了子载波间的相互干扰。在对每个载波完成调制以后，为了增加数据的吞吐量、提高数据传输的速度，它又采用了一种叫作HomePlug 的处理技术，来对所有将要被发送数据信号位的载波进行合并处理，把众多的单个信号合并成一个独立的传输信号进行发送。另外OFDM之所以备受关注，其中一条重要的原因是它可以利用离散傅立叶反变换/离散傅立叶变换（IDFT/DFT）代

常用无线网络通信技术解析

常用无线网络通信技术解析 发表时间：2017-10-19T10:33:32.157Z 来源：《基层建设》2017年第17期作者：陶庆东 [导读] 摘要：随着我国信息技术不断发展，促进了无线网络通信技术的不断进步，出现了GPS检测、挖掘机器人设计等相关技术，在实际应用过程中，发挥了至关重要的作用，因此本文主要探讨了常用无线网络通信技术，旨在为相关工作者提供借鉴。 广东省电信工程有限公司广东东莞 523000 摘要：随着我国信息技术不断发展，促进了无线网络通信技术的不断进步，出现了GPS检测、挖掘机器人设计等相关技术，在实际应用过程中，发挥了至关重要的作用，因此本文主要探讨了常用无线网络通信技术，旨在为相关工作者提供借鉴。 关键词：无线网络；通信技术；分析 无线网络随着局域网的发展而不断发展，无线网络不需要进行布线，就可以实现信息传输，为人们的通信提供了较大的便利。无线网络不仅具有质量高的优点，同时还可以降低通信成本，所以在许多的领域中，都可以应用无线网络通信，以此提高各领域的工作效率，充分发挥无限网络的的应用优势。目前我国无线网络通信技术有很多种，与人们的生活也息息相关，所以应常用网线网络技术的深入的分析，以此不断提高无线网络通信技术水平。 1 无线广域网 无线广域网不仅可以实现与私人网络进行无线连接，同时还可以与遥远的观众进行无限连接。在无限广域网中，常使用的通信技术，主要有以下几种，GPS、GSM、以及3G，下面就针对这三种技术进行探讨。 1.1 GPS GPS是一项重要的定位技术，其主要基础为子午仪卫星导航系统，它可以在海陆空进行三维导航，同时还具有较强的定位能力，美国在1994年全面建成。GPS系统主要由GPS卫星星座、地面监控系统以及GPS信号接收机三部分组成，GPS系统的卫星共有24颗，它们在轨道平面上均匀分布，其主要负责两方面工作，其一是对卫星进行监控，其二计算卫星星历；对于GPS用户设备主要由两部分组成，一部分为GPS信号接收机硬件，另一部分为GPS信号接收机处理软件。GPS在工作过程中，通常利用GPS信号接收机，对GPS卫星信号进行接收，并对信号进行相应的处理，进行确定相关的信息，包括用户位置以及速度等等，以此实现GPS定位以及导航的目的。GPS系统具有一定的特点，包括操作简便、高效率以及多功能等，最初，在军事领域中应用GPS，随着GPS系统的不断发展，GPS应用范围越来越广，在民用领域中应用力度逐渐加大，特别是在工程测量中，可以实现全天候的准确监测，大大提高了工程测量的精度，促进工程测量的行业的不断发展。 1.2 GSM GSM是全球移动通信系统的简称，是蜂窝系统之一。GSM发展的较为迅速，在欧洲和亚洲，已经将GSM作为标准，目前在世界上许多的国家，都建立的GSM系统，这主要是因为GSM系统具有一定的优势，如稳定性强、通话质量高、以及网络容量等等，这主要是因为GSM系统在工作中，可以实现多组通话在同一射频进行，GSM系统一般主要有包括三个频段，即1800MHZ、900MHz以及1900MHz。 1.3 GPRS GPRS是指通用分组无线业务，它是一种新的分组传输技术，在应用过程中，GPRS具有较多的优点，包括广域的无线IP连接、接口传输速率块等等。在GPRS系统运行过程中，通过分组交换技术，一方面可以实现多个无线信号共一个移动用户使用，另一方面可以实现一个无线信道共多个移动用户使用。信道资源会在移动用户进行无数据传输过程中让出来，这样可以实现无线频带资源利用率的提升。 2 无线局域网 无线局域网主要指的网络传输主要通过无线媒介，包括无线电波以及红外线等。对于无线局域网通信技术覆盖范围，一般情况下，在半径100m左右，目前IEEE制订的无线局域网标准，主要采用的是IEEE802.11系列标准，对于网络的物理层，作出的主要规定，同时还规定了媒质访问控制层。该系列的标准有很多种，包括IEEE802.11、IEEE802.11a、IEEE802.11b等等,对此进行简单的介绍。 2.1 IEEE802.11 对于无线局域网络，最早的网络规定为IEEE802.11，2.4GHZ的ISM工作频段是其工作的主要频段，物理层主要采用技术主要有两项，即红外线技术、跳频扩频技术等等，主要能够解决两项问题，一种为办公室局域网问题，另一种为校园网络用户终端无线接入问题。IEEE802.11数据传输速率可以达到2Mbps，随着我国网络技术的发展，IEEE802.11也得到了研究和发展，陆续推出了IEEE802.11b和IEEE802.11a,其中陆续推出了IEEE802.11b的数据传输速率可以达到11Mbps，IEEE802.11a的数据传输速率可以达到54Mbps，以此满足不断发展的高带宽带网络应用的需要、 2.2 IEEE802.11b 在现实生活使用中，我们可以将IEEE802.11b称作为Wi-Fi，2.4GHz频带是IEEE802.11b工作主要的频带之一，物理层主要由支持两个速率，即5.5Mbps和11Mbps，IEEE802.11b传输速率会受许多因素的影响，包括环境干扰和传输距离等，传输速率可以进行相应的切换。直接序列扩频DSSS技术是IEEE802.11b主要采用的技术。对于IEEE802.11b，可以将其工作模式可以分为两种，一种为点对点模式，另一种为基本模式，其中点对点模式是指两个无线网卡计算机之间的相互通信；基本模式还包括两种通信方式，一种为无线网络的扩充的时的通信方式，另一种指的是有线网络并存时的通信方式。 2.3IEEE802.11a 在美国，IEEE802.11a主要有三个频段范围，即5.15-5.25GHz、5.725-5.825GHz，物理层和传输层的速率可以达到54Mbps和 25Mbps，正交频分复用的独特扩频技术是IEEE802.11a主要采用的技术，通过该技术，可以实现传输范围的扩大，同时对于数据加密，可以达到152位的WEP。 3 无线个域网 在网络架构的底层，设置无线个域网WPAN，一般点对点的短距离连接使用无线个域网。对于无线个域网，使用的通信技术包括红外、蓝牙以及UWB等等，对此下面进行详细的介绍和分析。 3.1 蓝牙 蓝牙作为一种短距离无线通信技术，主要应用小范围的无线连接。蓝牙技术的传输速率为1Mbps，有效的通信范围在10m-100m范围，2.4GHz频段是蓝牙运行的频段，传输速率可以通过GFSK调制技术来实现，同时通过FHSS扩频技术还可以将信道分成若个的时隙，

无线电能传输装置的硬件设计

本科毕业设计论文 本科毕业设计论文题目：电能无线传输装置的硬件设计 作者姓名 指导教师 专业班级 学院信息工程学院 提交日期2016年06月10日

浙江工业大学本科毕业设计论文电能无线传输装置的硬件设计 作者姓名： 指导教师： 2016年6月10日

Dissertation Submitted to ZhejiangUniversity of Technology for the Degree of Bachelor Hardware Design of Wireless Power Transmission Equipment College of Information Engineering Zhejiang University of Technology June 2016

浙江工业大学 本科生毕业设计（论文、创作）任务书 一、设计（论文、创作）题目： 电能无线传输装置的硬件设计 二、主要任务与目标： 根据对电能无线传输装置的要求，设计相应的硬件线路。要求通过单片机控制开关元件，使LC电路发生谐振，实现电能无线传输的要求，并完成整机的调试。 三、主要内容与基本要求： 1.根据无线传输装置的要求完成相关硬件设计，选择合适的谐振电路形式，使无线传输的性能指标处于较好 2. 撰写毕业论文和提交相关设计文挡、图纸等。 四、计划进度： 2015.12.20~2016.3.1 收集相关资料文献，学习相关软硬件基础知识；完成外文翻译、文献综述；熟悉课题，做好开题准备，有初步设计方案；2016.3.2~3.10 完成开题报告，参加开题交流；2016.3.11~4.30 完成电能无线传输装置的硬件设计，接受中期检查；2016.5.1~5.31 制作硬件线路，调试与改进，做出最终设计成品。撰写毕业论文初稿；2016.6.1~6.17 论文修改，毕业答辩，提交相关文档资料。 五、主要参考文献： [1] 傅文珍，张波，丘东元等.自谐振线圈耦合式电能无线传输的最大效率分析与设计,中国电机工程学报[J].2009.6:21-26; [2] 翟渊，孙跃，戴欣等.磁共振模式无线电能传输系统建模与分析,中国电机工程学报[J].2012.4:155-160; [3] 于建阁，吕干云，吴张勇等. 基于松耦合变压器的小功率CPT系统, 电工电能新技术[J].2012.7:93-96。 任务书下发日期2015 年12 月20 日 设计（论文、创作）工作自2015 年12 月20 日至2016 年 6 月20 日 设计（论文、创作）指导教师 系主任（专业负责人） 主管院长

国外无线电力传输技术进展

86 上 海信息 化 无线电力传输（Wireless Power Transmission，WPT）也称无线能量传输或无线功率传输，主要通过电磁感应、电磁共振、射频、微波、激光等方式实现非接触式的电力传输。随着电力电子器件、功率变换和控制技术的发展，无线电力传输技术在转换率、低辐射等方面逐渐取得突破，无线电力传输在军事、通信、工业、医疗、运输、电力、航空航天、节能环保等领域呈现良好应用前景。 近年来，全球无线电力传输市场规模逐年递增，据IHS iSuppli数据显示，2010年无线充电设备市场收入达到1.2亿美元，到2015年将达到237亿美元。从2011 年开始，全球无线充电模块销量急剧增长，2019年将增长到9.23亿个（见表1）。手机、笔记本电脑等是无线电力传输的主要应用对象，厂商正将无线电力传输技术嵌入到包括智能手机、平板电脑、蓝牙耳机在内的终端。 十九世纪末，尼古拉?特斯拉发明了“特斯拉”线圈，使无线电力传输成为可能。近年来，无线电力传输技术发展迅猛，在军事、通信、工业等各大领域都拥有十分广阔的应用前景。对于消费者来说，无线充电的意义还不仅仅是带来充电方式的便捷化，随着无线充电技术从手机、平板等小功率设备向笔记本电脑、智能电视甚至电动汽车等大型设备的拓展，可以说，无线电力传输技术必将为人们的日常生活带来更多的惊喜。 文／陈 骞 美日两国处于领先地位 美国、日本等国众多企业或研究机构竞相研发无线电力传输技术，探索无线电力传输系统在不同领域的应用，致力于将其实用化，目前，已获得了一定的技术突破，相应产品也陆续面世。 美国电子信息企业对短距离电力传输技术给予极大投入。Power Cast 公司利用电磁波损失小的天线技术，借助二极管、非接触IC 卡和无线电子标签等，实现了效率较高的无线电力传输，将无线电波转化成直流电，并在约1 米范围内为不同电子装置的电池充电。Palm 公司将无线充电应用在手机上，推出充电设备“触摸石”，利用电磁感应原理为手机进行无线充电。Powermat 推出的充电板有桌面式和便携式等多种，主要由底座和无线接收器组成。Fulton 公司开发的eCoupled 无线充电技术，充电器能够自动地通过超高频电波寻找待充电电器，动态调整发射功率。Visteon 公司计划为摩托罗拉手机和苹果的iPod 生产eCoupled 无线充电器。Power 公司开发的电波接收型电能储存装置以美国匹兹堡大学研发的无源型 RFID 技术为基础，通过射频发射 装置传递电能。WildCharge 公司开发的无线充电系统，充 电板的外观像一个鼠标垫，能够放置在桌椅等任何平坦表 数据来源：IHS iSuppli 单位：百万个 表1 全球无线充电应用数量 Oversea View 他山之石

无线电能传输(课程设计)实验报告

实验报告 1.实验原理 与无线通信技术一样摆脱有形介质的束缚，实现电能的无线传输是人类多年的一个美好追求。无线电能传输技术（Wireless Power Transfer, WPT）也称之为非接触电能传输技术（ Contactless PowerTransmission, CPT），是一种借于空间无形软介质（如电场、磁场、微波等）实现将电能由电源端传递至用电设备的一种供电模式，该技术是集电磁场、电力电子、高频电子、电磁感应和耦合模理论等多学科交叉的基础研究与应用研究，是能源传输和接入的一次革命性进步。 无线电能传输技术解决了传统导线直接接触供电的缺陷，是一种有效、安全、便捷的电能传输方法，因而它被美国《技术评论》杂志评选为未来十大科研方向之一。该技术不仅在军事、航空航天、油田、矿井、水下作业、工业机器人、电动汽车、无线传感器网络、医疗器械、家用电器、RFID识别等领域具有重要的应用价值，而且对电磁理论的发展亦具有重要科学研究价值和实际意义。在中国科协成立五十周年的系列庆祝活动中，无线能量传输技术被列为“10 项引领未来的科学技术”之一。 到目前为止，根据电能传输原理，无线电能传输大致可以分为三类：感应耦合式、微波辐射式、磁耦合谐振式。作为一个新的无线电能传输技术，磁耦合谐振式是基于近场强耦合的概念，基本原理是两个具有相同谐振频率的物体之间可以实现高效的能量交换，而非谐振物体之间能量交换却很微弱。 磁耦合谐振式无线电能传输的传输尺度介于前两者之间，因此也被称之为中尺度（mid-range）能量传输技术，其尺度为几倍的接收设备尺寸（可扩展到几米到几十米）。 除了较大的传输距离，还存在以下优势：由于利用了强耦合谐振技术，可以实现较高的功率（可达到kW）和效率；系统采用磁场耦合（而非电场，电场会发生危险）和非辐射技术，使其对人体没有伤害；良好的穿透性，不受非金属障碍物的影响。因此该技术已经成为无线电能传输技术新的发展方向。

微波无线传输干扰原理

微波无线传输干扰原理 ----------技术资料V1.0 2006.08.01

微波无线传输干扰原理 随着无线技术的日益发展，无线传输技术应用越来越被各行各业所接受。微度数字无线图像传输作为一个特殊使用方式也逐渐被广大用户看好。其安装方便、灵活性强、性价比高等特性使得更多行业的监控系统采用无线传输方式，建立被监控点和监控中心之间的连接。微度无线监控技术已经在现代化交通、运输、水利、航运、铁路、治安、消防、边防检查站、森林防火、公园、景区、厂区、小区、等领域得到了广泛的应用，可将监控点的图像、声音、控制、报警、管理等通过无线方式实时传输至几十公里外的地方。 第1章.地面对微波传播的影响 地面对电波传播的影响，其中包括有两个方面，一是地面的电特性，二是地球表面的物理结构，包括地形起伏、植物和任意尺寸的人造结构等。 地面的电特性可以用三个参量――磁导率、介电系数和电导率来表示，他们对地面波的传播特性有很大的影响。但在微波视距传播中，天线都是高架的，可以完全忽略地面波成分，地质情况仅影响地面反射波的复合相位。所以说，相对而言，地面的几何结构的影响则是主要的。 第2章.什么是电波的视线距离 由于地球是球形，凸起的地表面会挡住视线。视线所能到达的最远距离称为视线距离。视线距离是决定于收发天线的架设高度的。天线架设越高，视线距离越远，因此在实际通信中，应尽量利用地形、地物把天线适当架高。 由于地面是球形的，当电波传播的距离不同时，其情况也不相同。我们通常依据接收点离开发散天线的距离分成三个区域，即亮区，阴影区和半阴影区。 第3章.地面反射的影响 在视距传播方式中，收发两点之间除有直射波外，还经常存在着经由地面反射或散射后而到达接收点的反射波获散射波。 地表面的菲涅尔区：若天线的架设高度比波长大得多，而且地面又可视为无限大的理想导体时，则地面的影响可以用镜像法来进行分析。在镜像天线和接收点之间电波传播的主要空间通道，就是一个以这两点为焦点的椭球体，该椭球体与地面相交处形成一个以椭球为边界的地区。只有这一地区的反射才具有重要意义，而在这一地区范围以外所产生的反射或散射在接收点均不产生显著的影响。这一地区就称为反射地面上的有效反射区。工程上常把第一菲涅尔区视为对传播起主要作用的区域，因此可以得出相应的地面上小反射区的大小。 3.1光滑地平面上的反射 当电波在传播过程中遇到两种不同媒质的光滑界面，而界面的尺寸又比波长达很多时，就会发生镜面反射。实际天线辐射的是球面波，但当波源与反射区相距很远时，到达反射区的电波可视为平面波，因而可以用平面波的反射定律。 通信距离较近时，可以不考虑球形地面的影响，而把地面看成是平面地。电波在光滑平面地上传播的主要特点是直射波和地面反射波在接收点处形成干涉场。 3.2光滑球面地上的反射 当通信距离较大时，地面上有效反射区的范围也相应增大，这时就不能再视地面为平面而必须考虑地球的曲率的影响，其一是在利用折射波和反射波干涉的概念计算接收点场强时，不能利用式４－１７

无线电能传输装置设计报告

无线电能传输装置设计报告 摘要 磁耦合谐振式无线电能传输是众多短距离电能特殊传输技术之一，它因其便捷，节 能环保而受到广泛关注。现在磁耦合谐振式无线电能传输距离已经可以达到米级的范围，甚至有些技术还能穿透障碍物，相信当无线传输距离问题解决以后该技术无疑对无线电能技术的发展具有重大的意义。该文主要讲述了运用磁耦合谐振无限能量传输的原理设计制作的小型无线电能传输设备。该设备主要包括驱动发射线圈电路，磁耦合谐振传输电路，磁耦合谐振接收电路，整流滤波电路，以及显示电路模块等。当发射和接收端都达到谐振频率时即可实现能量的最大传输。该设备在题目要求下可实现10cm以上，效率高达26%的能量传输，并且可以实现点亮30cm以外的2W的灯泡。 关键词磁耦合谐振无线电能传输发射距离接收效率 一、设计任务 设计并制作一个磁耦合谐振式无线电能传输装置，其结构框图如图1所示。 要求：（1）保持发射线圈与接收线圈间距离x =10cm、输入直流电压U1=15V时，调整负载使接收端输出直流电流I2=，输出直流电压U2≥8 V，尽可能提高该无线电能传输装置的效

率η。（2）输入直流电压U1=15V，输入直流电流不大于1A，接收端负载为2只串联LED 灯（白色、1W）。在保持LED灯不灭的条件下，尽可能延长发射线圈与接收线圈间距离x。 二、方案论证 驱动发射线圈电路 方案一 ：采用集成发射芯片XKT408和T5336搭建发射驱动电路。无线充电/供电主控制芯片XKT-408A，采用CMOS制程工艺，具有精度高稳定性好等特点，其专门用于无线感应智能充电、供电管理系统中，可靠性能高。XKT-408A芯片负责处理该系统中的无线电能传输功能，采用电磁能量转换原理并配合接收部分做能量转换及电路的实时监控。 其主要特点为：

微波原理概述.

微波原理概述 1、微波技术原理 微波技术是一门需要高度实验技能的专业技术知识，微波技术的理论基础是经典的电磁场理论，其目标是解决微波应用工程中的实际问题。微波是一门理论与实践密切结合的一门知识，微波技术理论的出发点是麦克斯维方程组，麦克斯维方程组本身就是从实践中归纳、总结出来的。大多数微波实际应用的工程问题都不能通过理论计算得到精确的解析解。在研究微波工程问题时，为了避开一些复杂的数学运算和无解析解的问题，常需要根据具体情况和一些基本的物理概念对所研究的问题做简化、等效或近似处理，因此，通过实践来修正理论分析结果是每个微波工程技术人员具备的基本技能。 2、微波定义 微波是一种频率非常高的电磁波。微波包括的波长范围没有明确的界限，一般是指分米波、厘米波和毫米波三个波段，也就是波长从1mm到1m左右的电磁波。由于微波的频率很高，所以也叫超高频电磁波。 为了进行比较，这里将微波、工业用电和无线电中波广播的频率与波长范围列于表中。 因为微波的应用极为广泛，为了避免相互的干扰，供工业、科学及医学使用的微波频段是不同的，现将其列于表中 不同工作频率的微波系统具有不同的技术特性、生产成本和用途，微波系统的工作频率越高。其结构尺寸就越小；微波通讯系统的工作频率越高，其信息容量越大；微波雷达系统的工作频率越高，雷达信号的方向性和系统的分辨率就越高。微波的频率越高，其大气传输和传输线传输的损耗就越大。 目前国内只有915MHz和2450MHz 被广泛使用。在较高的两个频率段还没有合适的大功率工业设备。 3、微波的特殊性质

微波是电磁波，它具有电磁波的诸如反射、透射干涉、衍射、偏振以及伴随着电磁波能量传输等波动特性，这就决定了微波的产生、传输、放大、辐射等问题都不同于普通的无线电、交流电。在微波系统中，组件的电性质不能认为是集总的，微波系统没有导线式电路，交、直流电的传输特性参数以及电容和电感等概念亦失去了其确切的意义。在微波领域中，通常应用所谓“场”的概念来分析系统内电磁波的结构，并采用功率、频率、阻抗、驻波等作为微波测量的基本量。 ⑴在研究微波问题时，应使用电磁场的概念，许多高频交变电磁场的效应不能忽略。例如微波的波长和电路的直径已是同一数量级，位相滞后现象已十分明显，这一点必须加以考虑。 ⑵微波传播时是直线传播，遇到金属表面将发生反射，其反射方向符合光的反射规律。 ⑶微波的频率很高，因此其辐射效应更为明显，它意味着微波在普通的导线上传输时，伴随着能量不断的向周围空间辐射，波动传输将很快地衰减，所以对传输组件有特殊要求。 ⑷当入射波与反射波相迭加时能形成波的干涉现象，其中包括驻波现象。在微波波导或谐振腔中，我们也利用多种模式的电磁场的分布、迭加来改善电磁场分布的均匀性。 ⑸微波能量的空间分布同一般电磁场能量一样，具有空间分布性质。哪里存在电磁场，哪里就存在能量。例如微波能量传输方向上的空间某点，其电场能量的数值大小与该处空间的电场强度的二次方有关，微波电磁场总能量为空间点的电磁场能量的总和。 4、微波与材料的相互作用 当微波在传输过程中遇到不同材料时，会产生反射、吸收和穿透现象，这些作用和其程度、效果取决于材料本身的几个主要的固有特性：介电常数、介质损耗角正切（tgδ，简称介质损耗）、比热、形状、含水量的大小等。 ⑴常用材料 在微波加工系统中，常用的材料有导体、绝缘体、介质、极性和磁性化合物几类。 ①导体一定厚度以上的导体，如铜、银、铝之类的金属，能够反射微波，因此在微波系统中，常利用导体反射微波的这种特殊的形式来传播微波能量。例如微波装置中常用的波导管，就是矩形或圆形的金属管，通常由铝或黄铜制成。它们像光纤传导光线一样，是微波的通路。 ②绝缘体在微波系统中，绝缘体有其完全不同于普通电路中的地位。绝缘体可透过微波，并且它吸收的微波功率很小。微波和绝缘体相互间的影响，就象光线和玻璃的关系一样，玻璃使光线部分地反射，但大部分则透过，只有很少部分被吸收。在微波系统中，根据不同情况使用着玻璃、陶瓷、聚四氟乙烯、聚丙烯塑料之类的绝缘体，它们常作为反应器的材料。由于这种“透明”特性，在微波工程中也常用绝缘体材料来防止污物进入某些要害部位，这时的绝缘体就成为有效的屏障。

无线电能传输装置电路原理分析

无线电能传输装置电路原理分析 一、发射端 1.H桥工作原理及驱动分析 要控制线圈内产生交流信号，需要给线圈提供正反向电压，这就需要四路开关去控制线圈两个输入端的电压。H桥驱动原理等效原理图图如图3-5所示，当开关S1和S3闭合时，电流从线圈左端流向线圈的右端；当开关S2和S4闭合时，电流从线圈右端流向线圈左端。 图3-5H桥驱动原理等效电路 图 常用可以作为H桥的电子开关器件有继电器，三极管，MOS管，IGBT管等。普通继电器属机械器件，开关次数有限，开关频率上限一般在30HZ左右，而且继电器内部为感性负载，对电路的干扰比较大，但继电器可以把控制部分与被控制部分分开，实现由小信号控制大信号，所以高压控制中一般会用到继电器。三极管属于电流驱动型器件，设基极电流为I B，集电极电流为I C，三极管的放大系数为β，电源电压VCC，集电极偏置电阻R C，如果I B*β>=I C,则三极管处于饱和状态，可以当作开关使用，集电极饱和电流I C=VCC/R C，由此可见集电极的输出电流受到R C的限制，不适合应用于电流要求较高的场合。MOS管属于电压驱动型器件，对于NMOS来说，只要V DS≥V GS-V T即可实现NMOS的饱和导通，MOS管开启与关断的能量损失仅是对栅极和源极之间的寄生电容的充放电，对MOS管驱动端要求不高，同时MOS端可以做到很大的电流输出，因此一般用于需要大电流的场所。IGBT则是结合了三极管和MOS管的优点制造的器件，一般用于高压控制电路中。综合考虑，本设计选用了4只NMOS管组成H桥，其具有导通电阻R DS小，，电流I D大等优点。NMOS组成的H桥模型如图3-6所示。

微波通信原理的详细介绍

微波通信原理的详细介绍 我国微波通信广泛应用L、S、C、X诸频段，K频段的应用尚在开发之中。由于微波的频率极高，波长又很短，共在空中的传播特性与光波相近，也就是直线前进，遇到阻挡就被反射或被阻断，因此微波通信的主要方式是视距通信，超过视距以后需要中继转发。一般说来，由于地球曲面的影响以及空间传输的损耗，每隔50公里左右，就需要设置中继站，将电波放大转发而延伸。这种通信方式，也称为微波中继通信或称微波接力通信长距离微波通信干线可以经过 几十次中继而传至数千公里仍可保持很高的通信质量。微波站的设备包括天线、收发信机、调制器、多路复用设备以及电源设备、自动控制设备等。为了把电波聚集起来成为波束，送至远方，一般都采用抛物面天线，其聚焦作用可大大增加传送距离。多个收发信机可以共同使用一个天线而互不干扰，我国现用微波系统在同一频段同一方向可以有六收六发同时工作，也可有八收八发同时工作以增加微波电路的总体容量。多路复用设备有模拟和数字之分。模拟微波系统每个收发信机可以工作于60路、960路、1800路或2700路通信，可用于不同容量等级的微波电路。数字微波系统应用数字复用设备以30路电话按时分复用原理组成一次群，进而可组成二次群120路、三次群480路、四次群1920路，并经过

数字调制器调制于发射机上，在接收端经数字解调器还原成多路电话。最新的微波通信设备，其数字系列标准与光纤通信的同步数字系列(SDH)完全一致，称为SDH微波。这种新的微波设备在一条电路上八个束波可以同时传送三万多路 数字电话电路(2.4Gbit/s)。微波通信由于其频带宽、容量大、可以用于各种电信业务传送，如电话、电报、数据、传真以及采色电视等均可通过微波电路传输。微波通信具有良好的抗灾性能，对水灾、风灾以及地震等自然灾害，微波通信一般都不受影响。但微波经空中传送，易受干扰，在同一微波电路上不能使用相同频率于同一方向，因此微波电路必须在无线电管理部门的严格管理之下进行建设。此外由于微波直线传播的特性，在电波波束方向上，不能有高楼阻挡，因此城市规划部门要考虑城市空间微波通道的规划，使之不受高楼的阻隔而影响通信。近年来我国开发成功点对多点微波通信系统，其中心站采用全向天线向四周发射，在周围50公里以内，可以有多个点放置用户站，从用户站再分出多路电话分别接至各用户使用。其总体容量有100线、500线和1000线等不同的容量的设备，每个用户站可以分配十几或数十个电话用户，在必要时还可通过中继站延伸至数百公里外的用户使用。这种点对多点微波通信系统对于城市郊区、县城至农村村镇或沿海岛屿的用户、对分散的居民点也十分合用，较为经济。微波通信还有“对流层散射通信”、“流星余迹通

无线电能传输装置F题

无线电能传输装置F题 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

成都工业学院 毕业设计论文课题名称：无线电能传输装置 设计时间：2015.2.05—2015.5.18 系部：电气与电子工程系 专业：供用电技术 班级：1202161 姓名：刘佳福 指导教师： 目录

任务书 1.任务 根据2014年TI杯大学生电子设计竞赛题F题：无线电能传输装置，设计并制作一个磁耦合谐振式无线电能传输装置，其结构框图如图1所示。 图1电能无线传输装置结构框图 2.要求 （1）保持发射线圈与接收线圈间距离x=10cm、输入直流电压U1=15V时，接收端输出直流电流I2=0.5A，输出直流电压U2≥8V，尽可能提高该无线电能传输装置 的效率η。（45分） （2）输入直流电压U1=15V，输入直流电流不大于1A，接收端负载为2只串联LED 灯（白色、1W）。在保持LED灯不灭的条件下，尽可能延长发射线圈与接收线圈间距离x。（45分） （3）其他自主发挥（10分） （4）设计报告（20分） 3.说明

（1）发射与接收线圈为空心线圈，线圈外径均20±2cm；发射与接收线圈间介质为空气。 （2）I2=应为连续电流。 （3）测试时，除15V直流电源外，不得使用其他电源。 （4）在要求（1）效率测试时，负载采用可变电阻器；效率22 11100% U I U I η=?。（5）制作时须考虑测试需要，合理设置测试点，以方便测量相关电压、电流。 摘要 随着技术的不断发展与进步，无线电能传输技术越来越备受关注，尤其在一些特定场合，无线电能传输技术具有传统电缆线供电方式所不及的独特优势，可以极大地提高设备供电的可靠性、便捷性和安全性。在2008年8月的英特尔开发者论坛（IDF，Intel?Developer?Forum）上，西雅图实验室的约书亚·史密（Joshua?R.?Smith）领导的研究小组向公众展示了一项新技术——基于“磁耦合共振”原理的无线供电，在展示中成功地点亮了一个一米开外的60瓦灯泡，而在电源和灯泡之间没有使用任何电线。他们声称，在这个系统中无线电力的传输效率达到了75%。本设计主要由电生磁和磁生电两部分主成。第一部分发射电路由PWM集成控制电路TL494为主芯片的开关电源，以IR2110为驱动电路，控制两路输出，将电能传输给发射线圈，产生磁场；第二部分接收电路，接收线圈通过电磁感应将接收到的磁信号，转化成电能，整流滤波后，供负载LED灯正常发光。 关键词：无线电能传输、磁耦合、串联谐振、传送效率、距离 无线电能传输装置装置 1系统方案 1.1系统总体思路 根据任务要求设计并制作一个磁耦合谐振式无线电能传输装置，用空心线圈制作了直径为20cm的发射和接收线圈；利用信号发生电路将输入的直流15V电转化为PWM 脉冲信号，通过线圈驱动电路产生交变电流，在空间产生交变的磁场，利用磁耦合谐振式原理，在接收线圈端产生感应电势和电流，将电能无线传输到接收线圈，实现无线电能的传输。 经过几天的测试，制作出了传输效率达63.1%，线圈之间的距离x的值最大为 31cm的磁耦合谐振式无线电能传输装置，满足了设计要求。
