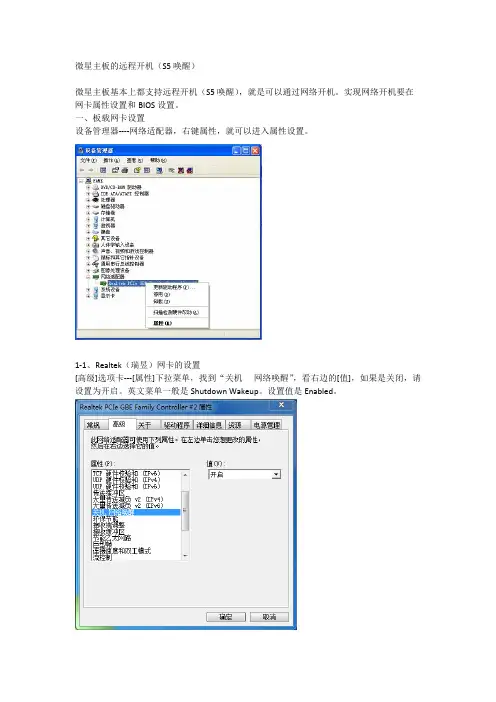

微星主板的远程开机S5唤醒【VIP专享】
微星主板的远程开机（S5唤醒）
微星主板基本上都支持远程开机（S5唤醒），就是可以通过网络开机。实现网络开机要在网卡属性设置和BIOS 设置。一、板载网卡设置
设备管理器----
网络适配器，右键属性，就可以进入属性设置。
1-1、Realtek （瑞昱）网卡的设置
[高级]选项卡---[属性]下拉菜单，找到“关机 网络唤醒”，看右边的[值]，如果是关闭，请设置为开启。英文菜单一般是Shutdown Wakeup 。设置值是Enabled
。
1-2、Kill网卡
[高级]选项卡---[属性]下拉菜单，找到“关机状态唤醒”，看右边的[值]，如果是关闭，请设置为开。英文菜单一般是Shutdown Wakeup。设置值是Enabled。
1-3、Intel 网卡
[电源管理]选项卡，看[网络唤醒]，勾选“电源关闭状态下魔包唤醒”
。
勾选“链接唤醒设置”。
1-4、Atheros 的AR8131网卡
打勾[允许这个装置唤醒电脑
]
开启[关机唤醒]。
二、BIOS 设置
BIOS 有2项设置。
2-1、开启“板载 PCIE 设备唤醒（Resume From PCI-E Device ）”。各时期的各款主板BIOS 设
置界面如下。
2-2、关闭节能选项“EUP 2013”。各时期的各款主板BIOS设置界面如下。
三、唤醒软件
常用的远程唤醒软件有：
3-1、AMD 的魔术包
“Magic Packet Utility”
选[启动指定主机]，键入被唤醒网卡MAC
地址。
3-2、网络唤醒专家“Wake Up Pro”
键入被唤醒网卡MAC
地址
