防雷安全技术措施(通用版)

Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.

（安全管理）

单位：___________________

姓名：___________________

日期：___________________

防雷安全技术措施(通用版)

防雷安全技术措施(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。

1)在土壤电阻率低于20012·m区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。

2)施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按表16—7规定安装防雷装置。表16—7中地区年均雷暴日(d)i应按JGJ46~2005规范中附录A执行。

当最高机械设备上避雷针(接闪器)的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。

确定防雷装置接闪器的保护范围可采用JGJ46-2005规范中附录B 的滚球法。

3)机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。

4)机械设备上的避雷针(接闪器)长度应为1～2m。塔式起重机可不另设避雷针(接闪器)。

表16—7施工现场内机械设备及高架设施需安装防雷装置的规定地区年平均暴日／d

机械设备高度／m

≤15

≥50

>15，<40

≥32

≥40，<90

≥20

≥90及雷害特别严重地区

≥12

5)安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路，．宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。

6)施工现场内所有防雷装置的冲击接地电阻值不得大于30120

7)做防雷接地机械上的电气设备，所连接的PE线必须同时做重复

接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。

XX设计有限公司

Your Name Design Co., Ltd.

防风防雨防雷防署施工方案施工专项方案

防风防雨防雷防署施工方案施工专项方案 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

罗源闽光高速棒材项目水处理系统工程防署防台防汛方案编制：黄东林审核：班跃昌审批：刘曾强河北中冶润丰建设股份有限公司罗源闽光高速棒材项目经理部 2016年6月30日目录

一、工程概况

工程名称：罗源闽光高速棒材水处理系统工程工程地点：罗源闽光钢铁厂内总包单位：中冶京诚工程技术有限公司施工单位：河北中冶润丰建设股份有限公司监理单位：福建省冶金工业设计院根据统计资料，福建地区7-10月份是夏季，高温、暴雨、台风、雷暴等灾害性天气的多发季节，本工程处于高温、雨季施工阶段，为保证雨季施工的顺利进行，以满足工程的施工质量及其他要求。成立以项目经理刘曾强为组长的防雷防汛防大风领导小组，制定一系列的安全、质量、工期保证措施，做到加强管理、周密计划、措施到位、责任落实、奖罚分明。小组成员：组长：刘曾强副组长：班跃昌成员：姜希安、连海斌、黄东林二、高温天气施工保证措施 1. 因夏季气候炎热高温，露天作业时，应合理调整工作时间，中午休息时间适当延长，尽可能避开中午最高温时段施工。 2. 做好各种降温防暑工作，防止施工人员中暑。工地供应藿香正气水、绿豆汤，保证施工操作人员的水分补充；饮食要卫生、饭菜要可口；配置防暑药品。 3. 高温天气期间，每天向施工人员提示当天气温情况，及作息时间安排。 4. 每天应加强施工现场的巡回检查，及时了解施工的高温环境和职工身体状况，及时处理出现的问题，将事故苗头消灭在萌芽状态。 5. 中暑施救方法：轻度患者：施工人员在正常作业时出现头昏、乏力、目炫现象时，应立即停止作业，防止出现二次事故，其他周边人员应将症状人员安排到阴凉、通风良好的区域休息，供应其凉水、药品、湿毛巾等。

防雷工程施工文明安全施工措施

防雷工程施工文明安全施工措施编制：张伟审核：李英辉批准：孙玉柱

发布日期：2008年7月18 日实施日期：2008年9月18日中山市龙腾水电装修工程有限公司发布

防雷工程施工文明安全施工措施 1安全施工措施 1.1现场认真贯彻落实“安全为生产，生产必须安全”的安全生产方针，严格落实安全生产管理制度。 1.2 现场设立文明安全专职和兼职人员，根据我公司制定的文明安全施工规章制度，落实安全管理人员岗位责任制。 1.3 本工程严格执行科学的全封闭管理，严格执行人员外出的请假制度，增强工人的纪律观念，提高工人的思想素质。 1.4 开工前对全体人员进行安全教育，经考核合格后方可上岗。并且定期进行安全生产讲评会。对施工生产做到有布置、有落实、有检查。特殊工种操作人员必须持证上岗。 1.5 在现场醒目的位置设置安全宣传标牌，讲解防雷器材的使用方法。防雷器材放置位置要有明显标志。 1.6 布置任务时要进行详细的技术安全交底，并做好记录。施工中严格执行安全操作规程，对安全设施定期检查。 1.7 易燃、易爆、有毒材料要设专库存放，由专人保管。 1.8 施工现场禁止吸烟；进入现场人员佩戴安全帽。 1.9 对特殊和重要的分项工程，制定专项安全技术措施。 1.10 在楼层施工作业时，严禁从窗口随意抛掷物料。 2 临时用电措施 2.1 严格落实现场临时用电管理制度及电工值班、巡查制度，落实临电管理人员岗位责任制。 2.2 做好临电施工组织设计及安全技术交底，并进行记录。 2.3 所有电动机具、机械、电气设备须由专职电工或持证的操作手进行操作和维修，非专职操作手不得随意动用机电设备。 2.4 工地使用的所有电器必须保证质量合格，有合格证。 2.5 现场临时照明系统均采用重复接地。 2.6 电工应掌握安全用电基本知识和所用设备的性能，电工使用的各种测量仪表和一类绝缘标准的电动工具，要按规定进行检测，满足计量要求。

浅谈电力系统自动化防雷措施

浅谈电力系统自动化防雷措施发表时间：2018-05-14T15:56:18.500Z 来源：《电力设备》2017年第34期作者：李一兵 [导读] 摘要：电力系统容量在不断的增加，同时自动化水平也在不断的提高，电力系统普遍使用了一些计算机、RTU 和其他微电子设备来进行工作。（国网山东龙口市供电公司山东龙口 265701）摘要：电力系统容量在不断的增加，同时自动化水平也在不断的提高，电力系统普遍使用了一些计算机、RTU 和其他微电子设备来进行工作。但是在雷雨季节，一些电力局调度大楼和电力局所属自动化显示系统、通信联络系统（Modem、载波机、程控交换机等）等通常会因为受到雷击而受到损坏，直接和间接经济损失都是非常大的。虽然有些电力调度自动化系统使用了一些防雷措施，但是还是频繁的出现雷害事故，因此笔者针对上述问题进行一个综合的分析。关键词：电力系统；自动化；防雷；措施 1 雷击产生的原因雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。当雷电放电路径不经过防雷保护装置时，放电过程中产生强大的瞬变电磁场在附近的导体中感应到强大的电磁脉冲，称感应雷。感应雷可通过两种不同的感应方式侵入导体。一种是在雷云中电荷积聚时，附近导体会感应相反的电荷，当雷击放电时，雷云中电荷迅速释放，而导体中的静电荷在失去雷云电场束缚后也会沿导体流动寻找释放通道，就会在电路中形成静电感应，其次是在雷云放电时，迅速变化的雷电流在其周围产生强大的瞬变电磁场，附近的导体中就会产生很高的感生电动势，在电路中形成电磁感应，感应雷沿导体传播，损坏电路中的设备或设备中的器件。信息系统中系统接口多，线路长，给感应雷的产生、耦合和传播提供了良好环境，而信息系统设备随着科技的发展，集成度越来越高，抗过电压能力越来越差，极易受感应雷的袭击，并且损害的往往是集成度较高的系统核心器件，所以更不能掉以轻心，感应雷可以来自云中放电，也可以来自对地雷击。而信息系统与外界连接有各种长距离电缆可在更大范围内产生感应雷，并沿电缆传入信息系统。所以防感应雷是电力系统特别是微电子技术应用比较广泛的变电站综合自动化系统内，因而信息系统防雷是电力系统保证安全的重点。 2 电力系统雷击防护器的工作原理电力系统目前的防雷器多采用两种工作方式：开路方式与短路方式。开路方式是指在防雷器遇到瞬间过电压时开路从而隔离设备，如隔离变压器、电感器、光隔离器类防雷器便是采用此种原理。短路方式是指在防雷器遇到瞬间过电压时对地短路使雷电流导入大地，从而保护电子设备。由于短路方式防雷器本身承受反压低，设备经济简单，所以应用比较广泛。其保护原理,短路方式防雷器多为一个或几个功能模块的组合，由于各个模块对雷击防护性能有一些区别，所以在选择避雷器时最好有所了解。其中抑制二极管及限流电阻模块可精密控压，但泄流较小；压敏电阻模块启动电压低、启动快，但同样泄流小，过载能力低；气体放电管模块泄流大，但启动电压较高。此外为防止较大过电压冲击。 3 微电子器件耐冲击水平与TVS管特性微电子器件中 TTL 数字电路的抗冲击能力最弱，10V、30ns 脉宽的冲击电压可使TTL电路损坏；雷电流产生的磁场达 0.07 × 104T 时可使微电子器件误动，无电磁异蔽时即使雷电流通道远在 1km 处，也可能使微电子设备误动。为使微电子器件遇雷击时不致损坏，有效的办法是选用新型保护器件——TVS 管。 TVS 管即瞬态电压抑制器。当其两极受到反向瞬态高能量冲击时，它能以 10-12s 量级的速度，将两级间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值（一般小于 2 倍额定工作电压），有效的保护电子电路中的精密元器件免受各种浪涌脉冲的破坏。 TVS 管的正向特性与普通二级管相同，反向特性为典型的 PN 结雪崩器件。在瞬态脉冲电流的作用下，流过 TVS 管的电流，由原来的反向漏电流 ID 上升到 IR（25℃下，IR = 1mA ）时，其两极呈现的电压由额定反向关断电压Uoff 上升到击穿电压 UBR，TVS管被击穿。随着峰值脉冲电流的出现，流过TVS 管的电流达到峰值脉冲电流 Ipp，其两极的电压被箝位到预定的最大箝位电压 Uc 以下；其后，随着脉冲电流按指数衰减，TVS管两极电压不断下降，最后恢复到起始状态。这就是 TVS 管抑制出现的浪涌脉冲功率，保护电子元件的过程。 TVS 管的显著特点为：响应速度快（10-12s 级）、瞬时吸收功率大（数千瓦）、漏电流小（10-9A 级）、击穿电压偏差小（± 5％UBR 与± 10％UBR 两种）、箝位电压较易控制（箝位电压 Uc 与击穿电压 UBR 之比为 1～1.4）、体积小等。它对保护装置免遭静电、雷电、操作过电压、断路器电弧重燃等各种电磁波干扰十分有效，可有效地抑制共模、差模干扰，是微电子设备过电压保护的首选器件。 4 接地电阻与屏蔽 4.1 接地良好的接地是防雷中至关重要的一环。接地电阻值越小过电压值越低。因此，在经济合理的前提下应尽可能降低接地电阻。通信调度综合楼的通信站应与用一楼内的动力装置共用接地网并尽可能与防雷接地网直接相连。通信机房内应敷设均压带并围绕机房敷设环行接地母线。在电力调度通信综合楼内，需另设接地网的特殊设备，其接地网与大楼主地网之间可通过击穿保险器或放电器连接，以保证正常时隔离，雷击时均衡电位。接地的其他方面均应严格按有关规程办理。 4.2 屏蔽屏蔽是利用各种金属屏蔽体来阻挡和衰减施加在计算机等设备上的电磁干扰或过电压所产生的巨大能量。对计算机系统来说具体可分为建筑物屏蔽、设备屏蔽和各种线缆包含管道的屏蔽。建筑物的屏蔽可利用建筑物钢筋、金属构架、金属门窗、地板等均相互焊接或可靠连接在一起，形成一个法拉第笼保护，并通过接地网可靠的电气连结，形成初级屏蔽网。设备的屏蔽应该对计算机设备耐电压能力进行严格且严密的调查，按IEC划分的防雷区（LPZ）施行多级屏蔽。在此强调二点注意事项。其一是屏蔽管线的接地，一般要求入户线采用地下电缆入户，其电缆金属护层，在前后两端做良好接地。测量结果表明，电线电缆屏蔽层一端接地时可将高频干扰电压降低一个数量级，两端接地时可降低两个数量级。其二是使用金属丝编制网屏蔽电缆，因其重量轻，使用方便而被广泛应用，但是在电磁波频率较高时，其波

浅谈电力系统防雷

浅谈电力系统防雷摘要：电力生产发，送，变，用的同时性，决定了它每一个过程重要性。电力系统要通过设计、组织，以使电力能够可靠、经济地送到用户。对供电系统最大的威胁就是雷击引起的短路故障、接地故障，它会给系统带来巨大的破坏作用，因此我们必须采取措施来防范它。对于一个大电网，雷击引起故障发生的几率和雷电带来的扰动是相当大的，如果没有防雷的保护装置，电网是不允许运行的。这就是防雷技术在实际应用中的重要程度。正确安装避雷保护装置的必要性是显而易见的。但在系统复杂的内部连接和易发雷电区域关系致使很难检查正确与否。因此有必要采取校验手段。防雷的保护装置是分区域布置的，这样整个电力系统都得到了保护，而不存在保护死区。本论文较好的介绍了对雷电的产生基本理论知识，针对雷电的基本特征，分析原始资料，充分保证电力系统安全稳定运行，实现了对防雷技术改革的目的、要求及措施，提出有益的建议，使每个电力职工增强电力设施的安全保护意识。关键词：雷电防雷技术接地保护浪涌电压绪论雷电产生的原因近年来，随着电子技术的飞速发展，自动控制系统在电力生产各个方面的使用越来越广，电力职工在受益于微电子技术的极大方便的同时，也受到其一旦损坏就损失巨大的困扰。实际上，在电力系统增加自动控制系统的时候，对自动控制系统的安全防雷意识相对淡薄，一旦有雷电波侵入，设备损坏一般是巨大的，有的甚至使整个系统瘫痪，造成无可挽回的损失。雷击是一种自然现象，它能释放出巨大的能量、具有极强大的破坏能力。一直以来，致力于电力生产和电力设备研究的人员通过对雷击破坏性的研究、探索，对雷电的危害采取了一定的预防措施，有效地降低了雷害。雷电产生的原因是大气中的放电现象。在大气层中，云层间或云和地之间的电位差增大达到一定程度时，即发生猛烈放电现象（闪电）。可见，雷电的产生首先与大气层中的云有关，如层积云、雨层云、积云、积雨云等，最重要的则是积雨云，气象专业书中讲的积雨云就是指雷雨云。在积雨云的生成与发展的同时，云体会带有大量电荷，一般云体上部带正电荷，中部和下部带负电荷，底部又有一部分带正电荷。当浓积云发展到积雨云阶段，其中有的区域电位梯度大到每厘米几千伏特，甚至上万伏特时，才会有闪电发生。每次放电时的电流强度平均有 2万安培左右，放电时间很短，总的持续时间一般为0.2秒；个别的可达1.5秒。闪电有枝状、球状、片状、条状等多种形状，但经常见到的是枝状闪电，其平均长度是2-3公里，也有可达20-30公里的。在闪电的同时，放电的路径上空气的温度瞬息间可以增高几万度，空气因急剧增热而膨胀就会引起空气的剧烈振动、冲击、爆炸，产生强烈的雷鸣（打雷），亦称雷暴。由于光速比声速快，故先见闪电，后闻雷声。雷暴在气象学里，分锋面雷暴、气团雷暴、对流性雷暴、平流性雷暴。当雷电放电路径不经过防雷保护装置时，放电过程中产生强大的瞬变电磁场在附近的导体中感应到强大的电磁脉冲，称感应雷。感应雷可通过两种不同的感应方式侵入导体。一种是在雷云中电荷积聚时，附近导体会感应相反的电荷，当雷击放电时，雷云中电荷迅速释放，而导体中的静电荷在失去雷云电场束缚后也会沿导体流动寻找释放通道，就会在电路中形成静电感应，其次是在雷云放电时，

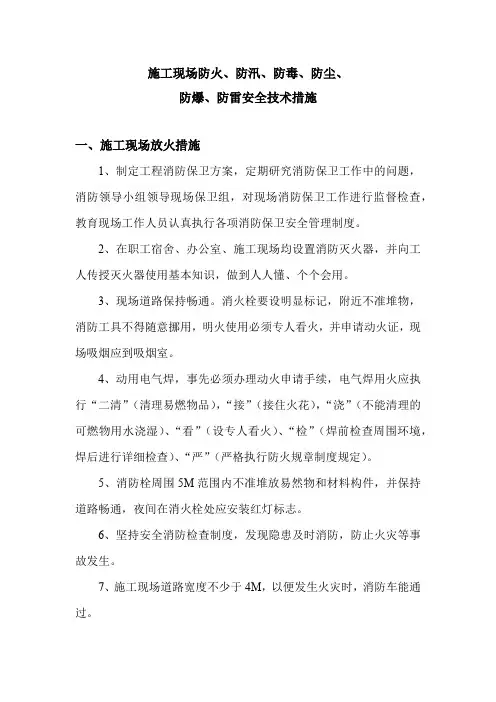

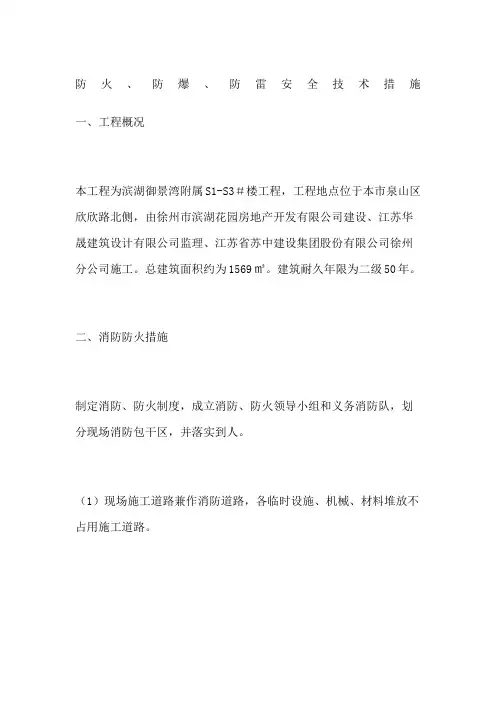

施工现场防火、防毒、防爆、防雷安全技术措施(正式)

编订：__________________ 单位：__________________ 时间：__________________ 施工现场防火、防毒、防爆、防雷安全技术措施 (正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑

文件编号：KG-AO-9123-24 施工现场防火、防毒、防爆、防雷安全技术措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。一、消防防火措施制定消防、防火制度，成立消防、防火领导小组和义务消防队，划分现场消防包干区，并落实到人。（1）现场施工道路兼作消防道路，各临时设施、机械、材料堆放不占用施工道路。（2）每个建筑物附近场所设置两点消防栓箱，作用半径50M，其供水由施工用水线路，由于压力不够，故采用在进场用水回路处增设消防用临时加压回路，由于加压要求，管材采用镀锌管材。（3）按施工区、后期要求设置灭火器材。钢筋加工棚、木工棚、仓库、办公用房、安装用房以及各建筑单位每楼层、脚手架上均按规定设置灭火器。（4）工地明火要特审批制度，工地严禁使用电

施工现场防雷保护措施教学内容

施工现场防雷保护措施建筑施工现场的防雷保护是一项不容忽视的重要工作。这关系到建筑设施、施工设备和人员的安全。特别是根据国家气象局的统计资料，我国近年来不少地域由于城市热岛效应等原因，致使雷电灾害频率逐年上升，而正处于整体变动中的建筑施工现场的防雷保护更应倍加重视。一、施工现场内的起重机、井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外且在表1规定的范围内，则应安装防雷装置。施工现场内机械设备需安装防雷装置的规定表1 1、机械设备上的避雷针长度宜为1～2m。可用直径不小于16mm的圆钢或直径不小于25mm的钢管制作。 2、起重机、井字架及龙门架的防雷引下线可利用该保护设备的金属结构件，但应保证可靠的电气连接。 3、同一台电气设备的防雷接地可以与该设备的重复接地使用同一个（组）接地体，由于重复接地电阻值的要求一般比施工现场的防雷接地电阻值要求的为小，因此，接地电阻应符合重复接地电阻的要求。二、钢管脚手架的防雷钢管脚手架随建筑物的升高而不断增高，当钢管脚手架不在相邻避雷装置的保护范围之内时，则必须对钢管脚手架采取以下防雷保护措施： 1、钢管脚手架应至少有两处与建筑物的接地装置对称可靠连接（接地电阻经过测试且符合要求），连接线可采用截面不小于25×4 mm2的镀锌扁钢。 2、当无法与建筑物的接地装置连接时，应单独设置人工接地体。

三、变配电设备的防雷变配电设备除了可能遭受直击雷以外，还有可能被雷电波沿着线路侵入而威胁变配电设备的安全。施工现场临时用电的变配电设备的防雷应包括防直击雷和防雷电波侵入两部分。雷云与地面及建筑物间直接产生强烈的放电电流的雷电称为直击雷。雷电侵入波就是由于雷电对架空线路或金属管道的作用而产生的侵害电气设备的电波。 1、直击雷的防护对直击雷的防护可装设避雷针、避雷网或避雷线。对变配电设备防直击雷的基本原则是： 1.1所有被保护的变配电设备均应处在避雷针、避雷网或避雷线的保护范围之内； 1.2防止由于雷击在避雷针或避雷线上形成高电位对被保护物产生反击。当防雷装置遭受雷击时，在接闪器、引下线和接地体上都将产生很高的电位，如果防雷装置与建筑物内外电气设备、电线或其它金属管线的绝缘距离不够，它们之间就会放电，这种现象称为反击。反击可能引起火灾、爆炸或人身伤害。 2、雷电侵入波的防护由于变配电设备与线路相连，线路遭受雷击的机会很多。又由于雷电波的波幅可能很大，能使变配电设备的绝缘损坏，因此，应从以下两个方面采取保护措施： 2.1装设阀型避雷器阀型避雷器应根据所保护的配电设备的额定电压等级选择。阀型避雷器通常装设在母线与接地线之间。由于变压器是最重要的变配电设备且其绝缘水平也最弱，因此阀型避雷器应尽量安装在离变电器的距离近些。 2.2变配电设备的进线保护当架空进线采用电缆配线时，避雷器应装设在电缆头附近，且将避雷器的接地端与电缆金属外皮相连。四、其它用电设备的防雷措施： 1、无金属外壳或保护罩的用电设备应处在接闪器的保护范围内。

建筑施工现场防雷措施2

商住楼防避雷安全措施一、工程概况本工程位于市大道与路交叉口，由市建筑设计资质等级：甲级，建设单位为万家园房地产开发，监理单位为卓越监理公司，项目名称为万家园桂花城 #楼，为短肢剪力墙结构。工程耐火等级为二级，火灾危险性为轻危险级，抗震设防烈度为七度，抗震设防类别为丙类，剪力墙抗震等级为三类。建筑合理使用年限为50年。屋面防水等级为二级。 1#楼建筑面积37143.84平方米，建筑总高度79.35米，地上二十二和二十五层，地下室一层，以上各层均为住宅。地下室层高 3.4米，各层均为 2.9米。设有电梯和上下步行楼梯各三个。本工程使用工程机械设备有塔吊、型钢悬挑防护架脚手架、搅拌站、闪光对焊机、截断机、成型机、搅拌机等。根据施工组织设计编制此施工方案。二、编制依据 1．建筑物防雷设计规 GB50057-2002 2．建筑施工安全检查标准 JGJ59-1999 3．建筑工程施工现场供电安全规程 GB50194-93 4．施工现场临时用电安全技术规 JGJ46-205 5．建筑施工高处作业安全技术规 JGJ80-91 6．龙门架及井架物料提升机安全技术规 JGJ88-92 7. 建筑施工扣件钢管脚手架安全技术规 JGJ130-2001

8. 施工现场临时用电安全技术规 JGJ46-88 三、防避雷安全措施 1、塔吊避雷措施主体施工期间，施工现场安装二台QTZ50塔吊，塔吊高度超过施工作业面8m以上，能够保证施工场地的避雷要求。塔吊自身设置在顶部及大臂端部的避雷针，避雷针采用Φ12的镀锌钢筋制作，长度为1.2m,避雷引下线采用Φ8㎜钢筋与本建筑物的基础筏板钢筋焊接，接地电阻值应小于30Ω，塔吊避雷措施的是由设备供应分公司负责进行 2、型钢悬挑防护架脚手架避雷防雷：该工程主体施工外防护及外装修脚手架采用脚手架下四层为普通双排钢管脚手架，上部脚手架为双排悬挑脚手架。主体施工时与主体进度同步搭设，高于施工作业面 1.8m。每上一层脚手架最上一层立管和大横杆，不刷漆，做为避雷网，底部与主体钢筋进行焊接，形成避雷网络，引下线采用16mm2的铜芯导线与该工程的自身避雷接地极相连。当双排悬挑脚手架拆除后，建筑物屋面上按照设计图纸要求设置永久性避雷网。接地极不超过50m应有一处。脚手架最高点与避雷网可靠连接。连接点不少于6处 3、接地线与接地极采用采用Φ8㎜钢筋与本建筑物的基础筏板接地极焊接时，焊接点长度为50㎜。当引下线为16mm2的铜芯导线时采用螺栓连接，应将接触表面的油漆及氧化层清除，露出金属光泽，并涂中性凡士林，加设弹簧垫圈，接触面不小于接地线截面积的4倍。。埋设接地极时，应将新填土夯实。接地板不得设置在蒸气管道或烟囱风道附近经常受热的土层，位于地下水以上的砖石，焦碴或砂子均不得埋设接地板。 4、接地极的位置应选择在施工人员不易到达的地方，避免和减少跨步电压的危害，防止接地线遭受机械伤害的损伤，接地极与其它金属物体或电缆应保持3m的距离，以免发生击穿造成伤害。 5、接地装置完成后，要用电阻表测定电阻是否符合要求。接地板的位置，

试论高压输电线路综合防雷措施的研究与应用

试论高压输电线路综合防雷措施的研究与应用在电力系统中，高压输电线路是电力系统中关键因素的一部分，如果高压输电线路发生故障，那么整个相关的电力系统几乎会瘫痪。而对输电线路来说，大部分的方式都是架空输电线路，这种方式比较容易被周围的因素所干扰。雷击就是一个很常见的干扰因素，并且雷击造成的损害很大，会有比较严重的后果，所以要对其采用一定的预防方案来减少损失。标签：高压输电线路;综合防雷;措施一、输电线路雷击事故原因分析（一）输电线路绝缘配置不到位绝缘装置是为了避免输电线路中产生电流回流。如果绝缘装置配备不到位，甚至失去效用，容易发生故障跳闸。绝缘装置一般使用周期较长，老化现象较严重，一旦遭受雷击，会造成非常严重的电力事故，且修复周期较长，造成的损失较大。（二）避雷线的使用问题避雷线是高压输电线路用来防雷的重要举措，在雷击发生时，避雷线可以有效的隔断雷电与线路之间的通道，从而有效的减少直击雷事故的发生概率，但是现阶段，老旧输电线路由于当时技术、经济等因素，线路设计人员在进行避雷线的设计时，避雷线对导线保护角度的设计考虑不足，使得避雷线不能发挥其良好的避雷效果。（三）杆塔接地不完善经研究发现，多数雷击事故的发生都是由于雷电直接击中线路或者击中输电线路附近的空旷地带，造成了过电压现象。发生过电压事故的原因和杆塔接地装置直接相关。杆塔接地的阻值如果高于标准值，就会直接降低输电线路的耐雷水平。杆塔高度也会影响输电线路的防雷能力，杆塔高度越高，引雷面积就越大，输电线路的防雷能力就越弱，且反击概率也越高，更容易跳闸。二、高压输电线路综合防雷的具体措施（一）保持对高压输电线路绝缘配合的检查首先，有些地区因为海拔较高导致更容易遭受雷击，对于这种情况，我们可以增加对绝缘子进行检测，一旦发现绝缘子处于低值或零值时，要尽快更换，这样才能降低雷击的风险。其次，绝缘子的状态与防雷效果密不可分，绝缘子受灰尘等物质而使绝缘爬距降低，所以在高压输电线路运维中要增加检查的频率，防

开关电源防雷电路设计1

防雷电路开关电源防雷电路设计方案上网时间: 2010-08-30防雷电路开关电源防雷电路设计方案雷击浪涌分析最常见的电子设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源和通讯线路中感应的电流浪涌引起的。一方面由于电子设备内部结构高度集成化(VLSI芯片)，从而造成设备耐压、耐过电流的水平下降，对雷电(包括感应雷及操作过电压浪涌)的承受能力下降，另一方面由于信号来源路径增多，系统较以前更容易遭受雷电波侵入。浪涌电压可以从电源线或信号线等途径窜入电脑设备，我们就这两方面分别讨论： 1)电源浪涌电源浪涌并不仅源于雷击，当电力系统出现短路故障、投切大负荷时都会产生电源浪涌，电网绵延千里，不论是雷击还是线路浪涌发生的几率都很高。当距你几百公里的远方发生了雷击时，雷击浪涌通过电网光速传输，经过变电站等衰减，到你的电脑时可能仍然有上千伏，这个高压很短，只有几十到几百个微秒，或者不足以烧毁电脑，但是对于电脑内部的半导体元件却有很大的损害，正象旧音响的杂音比新的要大是因为内部元件受到损害一样，随着这些损害的加深，电脑也逐渐变的越来越不稳定，或有可能造成您重要数据的丢失。美国GE公司测定一般家庭、饭店、公寓等低压配电线(110V)在10000小时(约一年零两个月)内在线间发生的超出原工作电压一倍以上的浪涌电压次数达到800余次，其中超过1000V 的就有300余次。这样的浪涌电压完全有可能一次性将电子设备损坏。 2)信号系统浪涌信号系统浪涌电压的主要来源是感应雷击、电磁干扰、无线电干扰和静电干扰。金属物体(如电话线)受到这些干扰信号的影响，会使传输中的数据产生误码，影响传输的准确性和传输速率。排除这些干扰将会改善网络的传输状况。基于以上的技术缺陷和状况，本文根据实际使用设计了一种基于压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌的开关电源电路。防雷击浪涌电路的设计本文所设计的是一种基于压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌电路，并将其应用到仪表的开关电源上。整个电路包括防雷电路和开关电源电路，其中防雷电路采用3个压敏电阻和一个陶瓷气体放电管组成复合式对称电路，共模、差摸全保护。与经典的开关电源电路组成防雷仪表的电源电路，采用压敏电阻并联，延长使用寿命，在压敏电阻短路失效后与开关电源电路分离，不会引起失火。为了实现上述目的所采取的设计方案是：将压敏电阻和陶瓷气体放电管的单相并联式抗雷击浪涌电路应用到仪表的电源上。主要分为防雷电路部分和开关电源电路部分，电路简单，采用复合式对称电路，共模、差摸全保护，可以不分L、N端连接。使压敏电阻RV1位于贴片整流模块前端分别与电源L、N并联，主要来钳位L、N线间电压，压敏电阻RV0、RV2与陶瓷气体放电管FD1串联后接地，RV0与FD1串联主要是泄放L线上感应雷击浪涌电流，RV2与FD1串联主要是泄放由信号口串人24V参考电位上的能量，RV0、RV2短路失效后，FD1可将其与电源电路分离，不会导致失火现象。 RV1前端线路上串联了一个线绕电阻，当此RV1短路失效时，线绕电阻可起到保险丝的作用，将短路电路断开，压敏电阻属电压钳位型保护器件，其钳位电压点即压敏电阻参数选择相对比较重要(选压敏电压高一点的，通流量大一些的更安全、耐用，故障率低)；根据通流容量要求选择外形尺寸和封装形式，本电路中采用561k－10D的压敏电阻与陶瓷气体放电

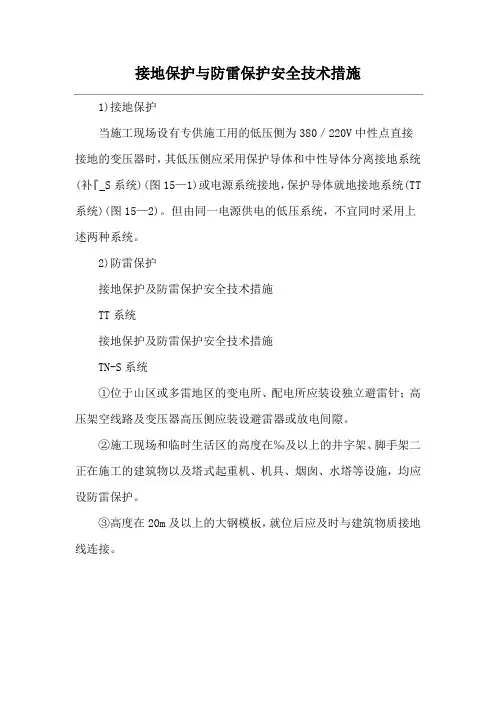

接地保护及防雷保护安全技术措施(标准版)
