画装配图的方法和步骤
§17-6 画装配图的方法和步骤
一、了解部件
二、确定表达方案
三、画装配图的步骤
[例题1] 画安全阀的装配图
[例题2] 画减速器的装配图
一、了解部件
二、确定表达方案
三、画装配图的步骤
[例题1] 画安全阀的装配图
1. 安全阀的工作原理
2. 安全阀的装配关系
3. 弹簧预压力的调节
4. 安全阀装配图的画图过程
3. 弹簧预压力的调节
4. 安全阀装配图的画图过程安全阀装配图的画图过程
安全阀装配图的画图过程
1. 读懂零件图和装配示意图
2. 定方案、定比例、定图幅，画出图框
3. 根据表达方案、画主要基准线
4. 画主要装配干线，逐次向外扩张
5. 标注尺寸
6. 编件号、填写明细表、标题栏和技术要求
7. 检查、描深
1. 读懂零件图和装配示意图
2.定方案、定比例、定图幅，画出图框
3. 画各基本视图的主要基准线，这些基准线常是部件的主要轴线，对称中心线或某些零件的基面或端面；
4. 画部件的主要结构部分,画剖视图时，要尽量从主要装配线入手，由内向外逐个画出。
（a）画出阀体
(b) 画出阀门
(c) 画出弹簧
(d) 画出弹簧盖
(e) 画出阀盖、螺杆等
(f) 画出阀罩
(g) 画部件的次要部分画出螺母
平口钳零件及其装配图
平口钳 目录 1， 3-1 PKQ-1固定钳身 2， 3-2 PKQ-2 钳口板 3， 3-3 PKQ-3 固定螺钉 4， 3-4 PKQ-4 活动钳口 5， 3-5 PKQ-5 螺母GB/T 6170 M12 6， 3-6 PKQ-6平垫圈 GB/T 97.1 12 7， 3-7 PKQ-7螺杆 8, 3-8 PKQ-8 方块螺母 9, 3-9 PKQ-9 螺钉 GB68 M5×20 10, 3-10 PKQ 平口钳装配 11, 3-11 GB-A3gct A3格式工程图图框文件12, 3-12 GB-A3zpt A3格式装配图图框文件13， 3-13 PKQ-1gct 固定钳身工程图 14， 3-14 PKQ-2gct 钳口板，螺钉工程图15， 3-15 PKQ-4gct 活动钳口工程图 16， 3-17 PKQ-7gct 螺杆工程图 18， 3-18 PKQ-8gct 方块螺母工程图 19， 3-19 PKQ-zpt平口钳装配图
3-1固定钳身 1，新建文件：PKQ-1,⊙毫米【OK】起始/建模 2，x-z平面草绘截面①，完成草图，拉伸60+60 3，腔体/矩形，选底面放置，选长度方向为水平参考（148，60，11，0，0，0）【确定】定位：端部至尾18，中线至边60 4，x-y平面草绘截面②，完成草图，拉伸35，求差 截面①截面② 5，凸垫/矩形，选钳头顶面为放置面，选宽度方向为水平参考（100，34，4，0，0）【确定】定位：侧边与钳头平齐，中线距边60 6，凸垫/矩形，选5步顶面为放置面，选宽度方向为水平参考（100，25，27，0，0）【确定】定位：侧边与钳头平齐，中线距边60 7，孔Ф4.1×15，选6步凸垫侧面为放置面，定位：距边12，距顶13.5，孔壁建修饰螺纹 8，凸垫/矩形，选钳身侧面为放置面，选长度方向为水平参考（40，20，40，，0，0）【确定】定位：底面与底平，中线至尾90，4个棱倒R20，顶沿倒R3，建Ф13×20孔，点到点定位 9，以x-z平面镜像7，8，步特征，钳头上沿倒C3 10，尾部创建Ф18×18孔，定位：距底18，距边60，头部创建Ф25×34孔，定位：距底18，距边60 11，曲线移2层，基准移3层，不显示坐标，保存文件 3-2 钳口板 1，新建文件：PKQ-2,⊙毫米【OK】起始/建模 截面①截面② 2，长方体100×27×10 【确定】 3，孔/埋头孔埋头Ф13，角度90，孔Ф6×10，距头12，距边13.5 4，创建+10x-y平面，草绘截面①，1条直线，完成草图 5，在截面①线端建平面草绘截面②，等边三角形，完成草图 6，沿导引线扫掠出实体，创建
建筑识图快速方法
建筑识图快速方法文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
1 (一) 1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2.再看施工组织，大概了解工程的具体施工情况。 3.看施工结构图和建筑图，两图结合看，整体了解工程概况。 4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。 5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。 7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打 上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘
8.2装配图的表达方法.
8.2装配图的表达方法 8.2.1规定画法 ?（1）相邻表面的画法规定 相邻两零件的接触表面和配合表面只画一条公用的轮廓线；两零件的不接触表面和非配合表面画两条轮廓线（画出两表面各自的轮廓线），若间隙过小时，可采用夸大画法。 ?（2）剖面符号的画法规定 在剖视图或断面图中，两个及以上的金属零件相互邻接时，剖面线的倾斜方向应相反，或方向相同但间隔不同，以区分不同零件；同一零件在各视图上的剖面线方向和间隔必须一致 ?（3）实心零件的画法规定 对于螺钉、螺母、垫圈、键、销等标准件以及轴、手柄、球和连杆等实心零件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，这些零件均按不剖绘制，即不画剖面线。 如需要特别表明零件的凹槽、键槽、销孔等局部结构时，可采用局部剖视表示。当剖切平面垂直于其轴线剖切时，则需画出剖面线。 8.2.2特殊表达方法 （1）拆卸画法。在装配图中当某些零件遮住了其后面需要表达的零件时，或在某一视图上不需要画出某些零件时，可假想将这些零件拆去，只画出所需表达部分的视图采用拆卸画法的视图需加以说明时，在图的上方标注“拆去××零件”等字样。 （2）假想画法。在机器（或部件）中，有些零件作往复运动、转动或摆动。 为了表示运动零件的极限位置或运动范围，常把它画在一个极限位置上，再用细双点画线画出其余位置的假想投影（只画出其轮廓），以表示零件的另一极限位置，并注上尺寸，为了表示装配体与其他零（部）件的安装或装配关系，常把该装配体相邻而又不属于该装配体的有关零（部）件的轮廓线用细双点画线画出， （3）展开画法。为了表达传动机构的传动路线和装配关系，可假想按传动顺
序沿轴线剖切，然后依次将各剖切平面展开在一个平面上，画出其剖视图。 此时应在展开图的上方注明“×-×展开”字样。 （4）夸大画法。在装配图中非配合面的微小间隙、薄片零件、细丝弹簧等，若按其实际尺寸很难画出或难以明显表示时，均可不按比例而采用夸大画出。 如图中的垫片。 8.2.3简化画法 （1）相同零件组对于装配图中若干相同的零件组（如螺栓连接），可详细地画出一组或几组，其余只需用细点画线表示装配位置。 ?（2）零件工艺结构 ?在装配图中零件的某些工艺结构，如倒角、圆角、退刀槽等允许不画；螺栓头部和螺母也允许按简化画法画出；滚动轴承可采用特征画法或规定画法，在同一图样中，一般只允许采用同一种画法。 （3）大面积剖面 ?在装配图中，装配关系已清楚表达时，较大面积的剖面可沿周边画出等长剖面线表示，如图103（a）所示。如仅需绘制剖视图中的一部分图形，其边界又不画波浪线时，则应该将剖面线绘制整齐,如图103（b）示。 （a）（b) 图103大面积剖面 （4）薄零件剖面符号 在剖视图或断面图中，如果零件的厚度在2mm以下，允许用涂黑代替
建筑识图的步骤和方法
建筑识图的步骤和方法 建筑专业是结构的上行专业，充分理解建筑设计意图是优秀结构设计的前提，特别是刚刚从事结构设计的新手，由于经验的欠缺和对建筑图纸不熟悉，一定要多和建筑专业交流沟通，以下是我总结的一些建筑图识图的步骤和要点： 建筑图纸主要分为总图、总说明、平立剖面、墙身结点详图、楼电梯图、门窗等细部详图五个部分。 A、总图部分用于确定各单体位置，有地下室时要注意消防车道的位置，影响到地下室顶板荷载大小，同时总图部分还和城市污水管道的标高有关，如果不允许在排污支管在地下室内通行，则地下室标高要整体下降，导致覆土厚度的改变。 B、建筑说明主要信息包括 1.建筑±0.000的绝对标高：用于地质勘察报告中判断挖填方工程量和在地勘报告中确定结构基础持力层的深度，地勘报告中有原状地面的高程，此时应该根据持力层的埋深，考虑基础形式的选择。 2.建筑楼地面做法：用于判断结构楼板标高，特别应该注意卫生间、阳台、露台等部位是否降板；同时楼面做法用于计算楼面恒荷载的大小。 3.墙体材料：用于计算梁上线荷载的大小。 C、平立剖面： 1.平面用于确定竖向构件和梁的定位，降板区域和开洞区域的划定，结合楼电梯图确定楼面洞口，二次浇注水电洞口的确定。比较特别的如阶梯教室，结构楼板最好做成楼梯的方式的斜板，工业建筑中的变配电房，有时由于设备专业的需要降板达到600mm，这就要求其相关结构部分降板或开洞处理。依据平面完成的结构图应该从建筑平面上升高0.5米虚拟一层平面往下看，所见即所得，特别要注意虚实线的表达。 2.立面用于建筑周面的美观，需要将平面图中周边构件和立面图相应位置的线条对应上，还需参见墙身详图，此时的原则是：每一条线都有其意义，不能忽略。此时结构专业还要担负起对建筑图纸的校验和确定合理作法的责任。
建筑识图快速方法
1 (一) 1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2.再看施工组织，大概了解工程的具体施工情况。 3.看施工结构图和建筑图，两图结合看，整体了解工程概况。 4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。 5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。 7.建筑做法是否合理，防水材料，涂料，瓷砖等（二）建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。 如何看懂建建筑图纸审查要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地
建筑识图方法
(一) 1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2.再看施工组织，大概了解工程的具体施工情况。 3.看施工结构图和建筑图，两图结合看，整体了解工程概况。 4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。 5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。 7.建筑做法是否合理，防水材料，涂料，瓷砖等 （二）建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为单位，有加以说明的除外；
看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，
装配体的表达方法
装配体的表达方法 零件图主要用于指导零件的制造，而装配图则主要用于指导将零件组装成机器部件。所以装配体的表达方法，除了沿用零件的各种表达所选用原则之外国家标准《机械制图》中运规定了装配图的有关规定画法和特殊的表达方法。 一、规定画法 1．接触面和装配面的画法 （1）相邻零件的接触画或配合面，规定只画一条轮廓线。 （2）但相邻零件之间的不接触面即使是间隙很小，也应画两条轮廓线。 2．剖面线的画法 在装配图中，对被剖的的金属材料的零件其剖面线的画法有如下规定： （1）在同一第装配图上，同一个零件在各个剖视图、剖面图中剖面线的倾斜方向和间距应画成一致的； （2）为了区分不同的零件，对于相邻零件的剖面线，其倾斜方向或间距均不应画成一样。即采用倾斜方向相反或剖面线的间距不同以示区别。如图9-2P183图中还说明了当补剖部分的图形面积较大时可以只沿轮廓的固边画出剖面符号 （3）薄壁零件被剖，其厚度≤2mm时允许用涂黑表示被剖部分。（比如垫片） 3．标准中实心件的画法 （1）在装配图中，对于标准件如螺*固件、键、销度外，标准的实心零件（如轴、球、手柄、连杆之类）既使剖切平面沿它们的轴线剖切时，也均按不剖绘制； （2）若实心轴上有需要表示的结构，台键槽、销孔等，可利采用局部剖视表示，如图9-2（P182）中轴上的销孔； （3）上述的实心零件，若被垂直于轴线的剖切进则应画剖面符号如图9-1P182中的左视图中被横向截断的件（双头螺柱）画有剖面线。 二、特殊画法 特殊画法中有四种表达方法 1．拆卸画法 在装配图的某一视图上，对于已经在其它视图中表在清楚的一个或几个零件，若它们*位了其它装配关系和零件时，可以假想拆去这一个或几件零件，对其余部分再进行投影，这种画法称为拆卸画法，以使图形表达清晰，但需在该视图上方写明“拆去XX件”，如图（9-1）P182中的左视图。 2．拆卸剖视 为了表达配体的内部结构，可以设想沿表示比零件的结合面剖开将已在其它视图中表达清楚的零件拆卸，对除下的部分进行投影，以表达被遮盖部分的形状，称为拆卸剖视。应该指出的是：在结合面上不画剖面线，但在被横向截断后留下来的零件剖面上要剖面符号，如图9-1左视图 3．省略画法 （1）省略零件——装配图中若干相面的零件，如图9-1中有四组双头螺柱和螺母在侧视图上可以只画出一组，其余的只需用点划线表示其装配位置；
装配图画法

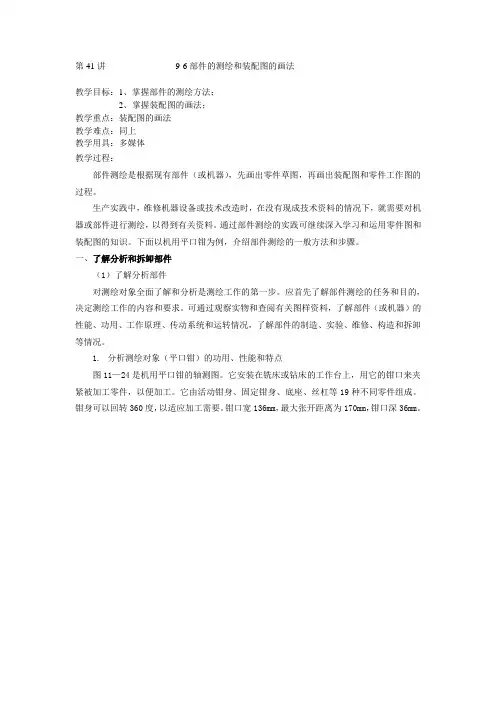

第41讲9-6部件的测绘和装配图的画法 教学目标：1、掌握部件的测绘方法； 2、掌握装配图的画法； 教学重点：装配图的画法 教学难点：同上 教学用具：多媒体 教学过程： 部件测绘是根据现有部件（或机器），先画出零件草图，再画出装配图和零件工作图的过程。 生产实践中，维修机器设备或技术改造时，在没有现成技术资料的情况下，就需要对机器或部件进行测绘，以得到有关资料。通过部件测绘的实践可继续深入学习和运用零件图和装配图的知识。下面以机用平口钳为例，介绍部件测绘的一般方法和步骤。 一、了解分析和拆卸部件 （1）了解分析部件 对测绘对象全面了解和分析是测绘工作的第一步。应首先了解部件测绘的任务和目的，决定测绘工作的内容和要求。可通过观察实物和查阅有关图样资料，了解部件（或机器）的性能、功用、工作原理、传动系统和运转情况，了解部件的制造、实验、维修、构造和拆卸等情况。 1.分析测绘对象（平口钳）的功用、性能和特点 图11—24是机用平口钳的轴测图。它安装在铣床或钻床的工作台上，用它的钳口来夹紧被加工零件，以便加工。它由活动钳身、固定钳身、底座、丝杠等19种不同零件组成。钳身可以回转360度，以适应加工需要。钳口宽136mm，最大张开距离为170mm，钳口深36mm。
