零件装夹变形分析与解决措施

零件装夹变形分析与解决措施
零件装夹变形分析与解决措施

零件装夹变形分析与解决措施

零件变形主要表现在装夹变形;切削力、切削热使零件产生变形;加工方法和技巧不当使零件产生变形;材料应力释放零件原因导致的变形等。如果在生产过程中工件产生变形,那么肯定就会影响工件的形位精度,尺寸精度以及表面粗糙度,所以提高易变形零件加工质量和加工效率的关键就是装夹方法以及车削,铣削时的加工方法和技巧。

标签:装夹方法;刀具选择;切削用量

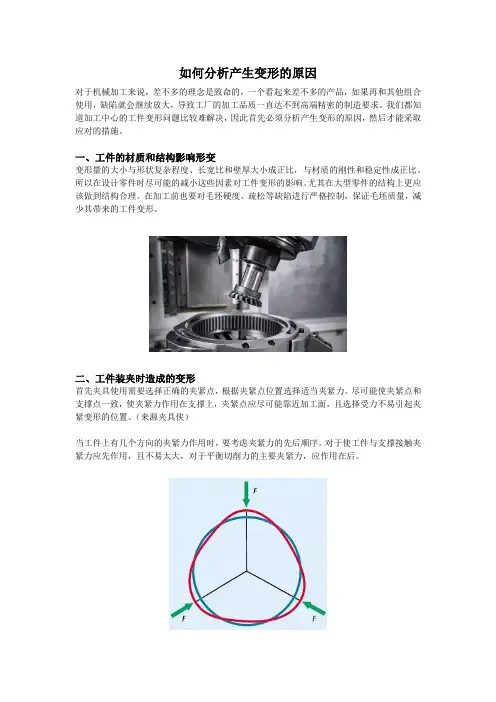

1 为什么会产生零件装夹变形

我们在加工生产中会遇到各种各样的问题,譬如在加工薄壁易变型零件时,就必须根据其不同的特点,找出薄弱环节,选用不同的工艺方法和夹紧方法来保证加工要求。很多时候我们要具体问题具体分析,找到切实可行的办法来应对遇到的实际问题。

1.1 工件装夹不当为什么会产生变形?

在我们生产实际操作中,如果我们采用三爪卡盘夹紧薄壁外圆,就会由于夹紧面积过小,夹紧力不均匀分布,那么拆卸以后,被卡爪夹紧部分就可能因弹性变形而涨大,最终导致零件出现多角形变化。

1.2 相对位置调整时候偏差,产生壁厚不均的现象

经过多年的工作实践,我发现由于夹具、刀具,工件和机床主轴旋转中心的位置调整相对不准确,导致工件几何形状变化和壁厚不均匀现象。我们遇见很多薄壁零件对于均匀性要求非常高,但对其尺寸精度要求却不高这种现象。此时工件如果采用常规刚性定位,就会误差非常大,壁的厚度很容易超差。这样工件在装夹过程中,假设我们没有根据实际特性,也就是工件刚度较低(薄壁件),或者不注意夹紧力的方向和施力点,那么支撑点和压紧点不能够重合就形成力矩效应,最终会引起零件变形。

1.3 为什么要强调零件壁厚差重要性

有一部分薄壁零件对均匀性要求非常高,而对其尺寸精度要求却不高。这种工件和彩刚性定位,就会误差很大,壁厚非常容易超差。在装夹过程中的工件,假设刚度较低(薄壁件)或者夹紧力方向,施力点选择不恰当,支撑点与压紧点不重合必然形成力矩效应将会引起零件变形。

1.4 选用什么样的刀具至关重要

我们选择什么样的刀具,会直接影响零件精度以及表面粗糙度。比如我们在
