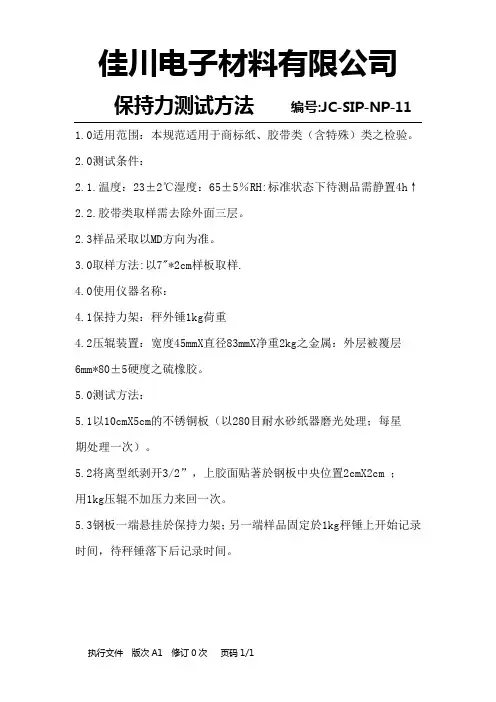

保持力测试作业指导

数字扭力测试仪操作规程

一、总则 为了保证公司员工对设备的规范操作与合理使用,结合公司实际情况,加强对设备的控制,特制定本规程。 二、适用范围 本规程适用于型号为B400N.m的数字扭力测试仪。 三、定义 B型数字扭力测试仪是专为各种类型的手动、电动、气动螺丝紧固工具测定扭力大小的仪器。 测量仪可以顺时针，逆时针工作。 B400型的传感器是与仪器的通道1联接的，测量范围0～400N.m\4.1～40.8kgf.m\14.7～147.6lbf.ft。 精度±0.5% 四、操作步骤 1、控制面板说明：面板中分为电源开关、通道显示窗口、工作方式显式、扭力显示窗口、单位选择、控制开关。 工作方式显示说明： 【PEAK】方式是用来得到和显示最大扭力读数 【TRACK】方式是用来1，设置测量零点；2.跟踪动态扭力读数。 【IMPACT】方式专用于冲击式电动，气动工具测试。 控制开关说明 【LOAD】通道选择，此仪器有三个通道对应三只不同量程的传感器。 【ZERO】零点调整，测量前，必须先在”TRACK”状态下按一下该键，软件自动调零，再选择合适的工作方式。 【MODE】工作方式选择，可选择“PEAK”方式；”TRACK”方式“IMPACT”方式 【CLEAR】用于清除“PEAK”或“IMPACT”工作方式得到的峰值，为下次测量准备。 【UNIT】单位选择，可循环选择。 2、用四个螺丝固定好传感器，用接线将传感器与扭力仪正确链接，扭力仪接上电源。 3、为需待测的扭力工具选择合适可与扭力传感器链接的互换接头。 4、打开电源，用”LOAD”键选择要使用的通道和传感器。 5、用“UNIT”键选择合适的测量单位。 6、在TRACK”状态下，按“ZERO”键设置零点。 7、用“MODE”键选择合适的工作方式。 8、开始测量，记录数据， 五、注意事项 1、不可使用超过最大允许负荷的扭力工具，以免损伤传感器。 2、不要敲打或震击仪器。 3、使用时确定传感器在自由放松状态。 4、避免在有水、油、灰尘、有电气噪音的地方使用。 5、合适的湿度35%～65%RH,合适的温度15～40oC 4、避免在有水、油、灰尘、有电气噪音和液体飞贱的地方使用。 5、仪器使用合适的温度15～40o，合适的湿度35%～65%RH.

钣金件检验作业指导书

钣金件检验作业指导书 文件编号 编制：刘桂强 审核： 批准： Xxxxxxxxxxxxxxx有限公司 发放范围：车间、生产部、技术部、档案室各一份

一、目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制，保证本公司的产品质量，从而使我公司的产品让顾客满意。。 二、适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 三、引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 四、原材料检验标准 1.金属材料 1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商明。 1.2材料外观：平整无锈迹，无开裂与变形。 1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 2.塑粉

2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。 2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。3通用五金件、紧固件 3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。 3.3性能：试装配与使用性能符合产品要求。 五、工序质量检验标准 1．冲裁检验标准 1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 1.2图纸中未明确标明之尖角（除特别注明外）均为R1.5。 1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 1.5划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。 1.6平面公差度要求见表一。 附表一、平面度公差要求 表面尺寸(mm) 变形尺寸(mm) 3以下±0.2以下 大于3小于30 ±0.3以下 大于30小于315 ±0.5以下

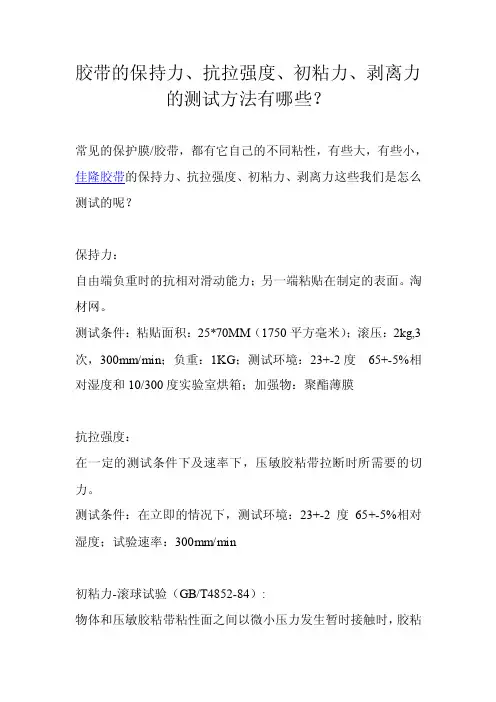

胶带保持力和胶黏剂类产品粘力保持力测试试验方法以及使用

胶带保持力和胶黏剂类产品粘力保持力测试试验方法以及 使用仪器 1 概述 本产品按照中华人民共和国国家标准GB/T4851-1998之规定制造，适用于压敏胶粘带等产品进行持粘性测试试验。 1.1 工作原理：把贴有试样的试验板垂直吊挂在试验架上，下端挂规定重量的砝码，用一定时间后试样粘脱的位移量或试样完全脱离所需的时间来测定胶粘带抵抗拉脱的能力。 1.2 仪器结构：主要由计时机构、试验板、加载板、砝码、机架及标准压辊等部分构成。 1.3 技术指标：砝码—1000±10g(含加载板重量) 试验板—60（L）*40(B)*1.5(D)mm（与加载板相同） 压辊荷重：2000±50g 橡胶硬度：80°±5°（邵尔硬度） 计时器—99小时59分钟60秒 工位—6工位 净重—12.5kg 电源—220V 50Hz 外形尺寸—600（L）*240(B)*400(H)mm 2操作方法 2.1水平放置仪器，打开电源开关，并将砝码放置在吊架下方槽内。

2.2不使用的工位可按“关闭”键停止使用，重新计时可按“开启/清零”键。 2.3 除去胶粘带试卷最外层的3～5 圈胶粘带后，以约300 mm／min的速率解开试样卷（对片状试样也以同样速率揭去其隔离层），每隔200mm左右，在胶粘带中部裁取宽25 mm，长约100 mm的试样。除非另有规定，每组试样的数量不少于三个。 2.4 用擦拭材料沾清洗剂擦洗试验板和加载板，然后用干净的纱布将其仔细擦干，如此反复清洗三次。以上，直至板的工作面经目视检查达到清洁为止。清洗以后，不得用手或其他物体接触板的工作面。 2.5 在温度23℃±2℃，相对湿度65％±5％的条件下，按图2规定的尺寸，将试样平行于板的纵向粘贴在紧挨着的试验板和加载板的中部。用压辊以约300 mm/min的速度在试样上滚压。注意滚压时，只能用产生于压辊质量的力，施加于试样上。滚压的次数可根据具体产品情况加以规定，如无规定，则往复滚压三次。 2.6 试样在板上粘贴后，应在温度 23℃±2℃，相对湿度 65％±5%的条件下放置20 min。然后将试验。板垂直固定在试验架上，轻轻用销子连接加载板和砝码。整个试验架置于已调整到所要求的试验环境下的试验箱内。记录测试起始时间。 2.7 到达规定时间后，卸去重物。用带分度的放大镜测出试样下滑的位移量，精确至0.1mm；或者记录试样从试验板上脱落的时间。时间数大于等于1h的，以min为单位，小于1h的以s为单位。 3 试验结果处理 试验结果以一组试样的位移量或脱落时间的算术平均值表示。

扭矩测试计操作规程

1 目的： 正确指导扭矩测试计的操作、使用、维护保养。 2 范围： 本规程适用于本公司生产过程中对电动起子的扭矩进行校正所使用的扭矩测试计的操作。 3扭矩测试计型号： 跟据需要调节扭矩的大小选择对应的扭矩起子（0-1.2N/m、1-5 N/m）。 4校正方法 4.1将要测试扭矩的电动起子取下螺丝刀头，将扭矩调节旋钮逆时针调至最 小，并将转动方向设定为顺时针方向。 4.2选择对应扭矩起子的转接器，将对应电动起子刀头的一端装入电动起子。 4.3跟据紧固件的型号按下表选择扭矩参数：

4.4设定所要求的扭矩：将副标圈的零刻度线对准轴筒刻度的中心线，然后顺 时针旋转套筒增加扭矩，到达所需要的扭矩值处，停下即可。 4.5将扭矩起子的套筒套上转接器对应端。 4.6扭矩起子与电动起子水平放置，固定。 4.7启动电动螺丝刀，观查扭矩起子的轴筒是否与电动起子一起转动。如不转 动，则顺时针调 节电动起子的扭矩旋钮，适当增大扭矩值，再启动电动起子观查扭矩起子的轴筒是否与 电动起子一起转动。反复上述操作，直至扭矩起子的轴筒与电动起子一起转动，此时扭矩起子发出“嗒，嗒，嗒…”的声音，则电动起子的扭矩值达到要求值。 4.8取下扭矩起子与转接器，装入螺丝刀头。电动起子扭矩值设定完成。注意

在此过程中不要转动电动起子的扭矩调节旋钮。 5注意事项 5.1为保证施加的扭矩值准确，在使用过程中，固定位置应始终保持在扭矩起 子手柄的中央部位。 5.2使用过程中，不要随便转动扭矩起子的轴筒部位，以防影响准确度。 5.3调节有刻度的轴筒时。不允许超出刻度范围，以防引起内部机构的损坏。 5.4每次使用完毕后应将扭矩设定在最小位置。 编制：审核：批准：

标志(丝印)、标签的耐磨试验作业指导书

丝印附着力试验作业指导书 文件编号：WD/JS-JY-01-22 版本：A版 编制/日期: 审核/日期: 批准/日期: 受控状态： 修订页

1. 适用范围 家用和类似用途的电器。 2. 参考标准 IEC/EN60335-1、的第7章 3. 试验的主要设备 4. 试验的说明 标志应清晰易读并持久。经过试验后，标志仍应清晰易读，标志牌应不易揭下并且不应卷边。 5. 试验前的准备 检查设备和仪器是否符合本项目试验要求； 接到样机后，准备样机资料和检测记录； 将样机状况、样机标识内容及有关技术参数填写在检测记录上。 6. 试验方法及判定 拇指测试 条件：实验样品5PCS以上 实验程序：取样品，用拇指放在印刷的图片上，以3+-0KGF的力来回檫试15次。 实验判定：制品印刷图案不可缺口/断线/油墨粘附不良等，否则为不合格。 75%酒精测试 条件: 1、实验样品5PCS以上 2、白棉纱布 3、75%的酒精 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 95%酒精测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、95%的酒精

4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上95%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 810胶带测试 条件：1、试验样品5PCS以上 2、810胶带 实验程序：将810胶带完全的黏贴在丝网印刷上，然后以45度角的方向迅速拉起胶带，连续测三次。 实验判定：制品印刷图案不可缺口/断线。 3M600胶带测试 条件：1、实验样品5PCS以上 2、2、250胶带 实验程序：将3M600胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带。只需测试一次。 实验判定：制品印刷图案不可缺口/断线。 250胶带测试 条件：1、实验样品5PCS以上 2、250胶带 实验程序：将250胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带，连续进行三次。 实验判定：制品印刷图案不可缺口/断线。 汽油擦拭测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、汽油混合液(汽油：75%酒精=1:1) 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上汽油混合液，在印刷的图案上往返30个来回(约15 SE 实验判定：制品印刷图案不可有脱落/缺口/断线/油墨粘附不良等，可允许颜色偏淡，但印刷图案应清晰不模糊，否则为不合格。 正己烷擦试测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、正己烷 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上正己烷溶液，在印刷的图案上往返30个来回(约15 SEC

插拔力测试仪简介和操作方法

插拔力测试仪简介和操作方法 一、概述 GH-951C插拔力测试仪试验装臵适合连接器、插头插座等接插件产品作插入、拔出之力量及抗疲劳寿命测试。搭配专利设计之自动求心装臵，将可得到完全准确之插拔力试验，利用Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存( 试验条件、位移、曲线图、寿命曲线图、检查报表等）解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）。 二、主要技术参数 1、测定最大荷重：50Kg，20Kg，5Kg，2Kg 2、最小分解能力：0.01Kg或1g 3、最大测定高度：150mm 4、最小微调距离：0.01mm 5、测定速度范围：0-200mm/min 6、X轴移动范围：0-75mm 7、Y轴移动范围：0-75mm 8、传动机构：丝杆传动 9、驱动马达：伺服马达 10、外观尺寸：360×260×940mm 11、重量：约60Kg 12、电源：220V/50Hz 三、功能

本机主要用于测试公插从母插拔出时所需最大的力及插入时最小的力。本机配臵力量数显表。以具体数值显示力的大小。 四、设备特点 1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位臵、行程原点检出、测定速度、测定总次数、暂停时间每次等候位臵、空压次数等）。 2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。 3、同时显示荷重-行程曲线图及寿命曲线图。 4、自动荷重零点检出，并可设定原点检出荷重值。 5、荷重单位显示：N、lb、gf、Kgf可自由切换。 6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。 7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。 8、超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。 9、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。 五、测试项目 1、连接器单孔插拔试验 2、连接器插拔寿命试验 3、连接器Normal Force 测试 4、连接器整排插拔试验 5、连接器单Pin与塑胶保持力试验 6、可同时与接触阻抗机连线(选购) 7、各种压缩、拉伸破坏强度试验。 六、操作方法 1、检视输入电压是否220V。

数字扭力测试仪作业指导书

2018年10月19日

数字扭力测试仪操作说明书 1 目的 确保电批扭力测试仪扭力测量的准确性。 2 范围 适用于本公司本司所使用之扭力计HP-10/50等。 3 权责 3.1 PQC ：严格按规程规范作业，定期点检； 3.2仪校员：负责仪器发外计量。 4 作业内容 4.1设备基本参数 4.2仪器面板说明

5 操作步骤 5.1 使用前先检查设备的电量是否充足、固定件是否固定，显示屏出现LOBAT 字样时请充电。 5.2 确保正常后打开电源开关，按下电源键(POWER)。ON 指示灯会发亮。 5.3根据实际需要，按下测量单位转换键(UNIT)切换需要的测试单位,一般使用为Kgf.cm 和N.m.相应单位下的指示灯会发亮。 5.4根据实际需要, 按下测量模式转换键(MODE)切换需要的测试模式,把测量模式至于峰值（PEAK ）状态。 5.5根据测试头安装示意图安装合适测试轴、缓冲弹簧（细弹簧1.5Kgf.cm-6 Kgf.cm,粗弹簧5-30 Kgf.cm ），安装好如下图后放置于扭力测试驱动槽中，必要时可以用内六角锁紧固定。 5.6电批批头通常是卡扣位置处按进去或者拉出来取下电批批头，电批装入扭力测试头之后平放于测试轴的轴耳或六角处。

5.7电批平放于扭力测试适配器上之后用手按复位键(REST)使显示器读数归零（0.00），测试前显示器读数必须为零 5.8电批平放于扭力测试适配器上，启动电批将扭力测试适配器上的扭力测试驱动杆打下去直至弹黄被压紧，弹黄被压紧直至无法再继续往下打为止，显示器上的读数至少持续5秒钟不闪跳为该电批的扭力值。 5.9通常反复测量 3-5次，然后取它们的平均为该电批的扭力值，每一次测量的扭力值不可有太大偏差。取平均值为扭力值记录于巡检报表中。 6 注意事项 6.1使用前确认仪器通过校正，并贴上校正合格标志，发现有效期快到期必须及时送往仪校单位校正处理。

Removed_涂层附着力检测作业指导书

工艺文件 涂层附着力检测作业指导书WT00000000-54640 XX公司 2010-09-01

共 4 页第1页 工艺文件编号WT00000000-54640 XX公司 涂层附着力检测作业指导书代替WPT00-54020 1 适用范围 本作业指导书适用于钢铁表面涂层、不锈钢表面涂层和铝合金表面涂层附着力检测。 本作业指导书采用划格试验法，对漆膜附着力进行检测。可用于现场定性评判单层涂膜或多层涂膜与基底面附着力的大小；也可评定多涂层体系中各道涂层从其它底层涂层脱离的抗性。 本试验方法不适用于涂膜厚度大于250μm的涂层，也不适用于有纹理的涂层。 本试验可以在专门制作的试板上进行，也可以在待测产品的内表面进行。 2 引用标准 GB-T 4957-2003 非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法 GB-T 4956-2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T9286—1998 色漆和清漆漆膜的划格试验 GB/T 9271—2008 色漆和清漆标准试板 3 仪器材料 3.1 BYK划格试验器、 配备符合DIN/ISO标准、A-5126型划格试验器刀头（刀齿间距为2mm）和A-5128型划格试验器刀头（刀齿间距为3mm）。 3.2 清洁用刷子和钢直尺 3.3特氟龙粘胶带 宽25mm，粘着力（10±1）N/25mm。 3.4 目视放大镜 手持式、放大倍数为2倍或3倍。 4检测前准备 编制会签 校核标准化

共 4 页第2页 工艺文件编号WT00000000-54640 XX公司 涂层附着力检测作业指导书代替WPT00-54020 编制会签 校核标准化

手持指针式推拉力计操作规程

手持指针式推拉力计操作规程 （ISO45001-2018/ISO9001-2015） 1.0目的： 确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。 2.0范围： 2.1该操作规范适用于公司型号为SN系列手持指针式推拉力计的使用。 2.2该仪器适用于公司产品的推拉负荷值测试. 3.0职责与权限： 3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。 3.2质量中心：负责仪器的校验计划安排和实施校验. 4.0测试前准备： 选择合适的测试用接头夹具,安装到推拉力计上. 4.1拉力(PULL)测试:将附属的拉力用夹具安装到标示拉[PULL]端的中心棒上. 4.2推力(PUSH)测试:从附属的推力夹具中,选择合适的测试用夹具,安装到标示[PUSH]端的中心棒上. 4.3延长棒的利用:无法接触到被测物时,利用附属的延长棒来安装夹具.注意:使用延长棒测试时,被测物与推拉力计需在同一直线上,假如不在一直线上时,将无法测得正确的荷重值. 4.4切换旋钮的确认及操作方法 4.4.1荷重峰值[PEAK]—连续荷重[TRACK]的切换

将切换旋钮轻轻的往下压后同时往左方向回转,使旋钮的“·”标记在连续荷重[TRACK]位置上. 4.4.2连续荷重[TRACK]--荷重峰值[PEAK]的切换 将切换旋钮往右方向回转,此时旋钮弹出,旋钮的“·”标记在荷重峰值[PEAK]位置上. 4.4.3测试后的注意事项 测试完成后切换旋钮的“·”标记,请置于荷重峰值[PEAK]的位置.如果切换旋钮长期置于连续荷重[TRACK]位置的话,则内部置零弹簧片使用寿命将会变短. 4.5刻度盘调整 4.5.1请确认指针是否对准刻度盘的[0].如果没有对准,请旋转刻度调整圈,刻度盘会一起动作,使指针对准[0]位. 4.5.2本仪器垂直旋转使用时,特别在安装有夹具的情况下,即使没有施加负载,指针也会偏向一边,这是因为本仪器及夹具的自重原因.旋转刻度调整圈使刻度盘的[0]与指针对准,这对测试结果的准确性无影响. 注意:如经常对本仪器施加超过最大测试荷重范围的负载时,荷重检出机构的弹性力将会逐渐劣化,导致无法检出正确的荷重值.使用时请注意不要施加超过最大荷重范围的负载,以维护本仪器的使用寿命. 5.0测试 测试时请用双手牢固地握住推拉力计或将推拉力计安装于合适的机台做测试.测试时请将被测试物和推拉力计置成一直线再执行测试,被测试物和推拉力计若没有成一直线,则测试时将无法得到正确的荷重值. 6.0切换旋钮的活用和指针的动作

2018扭力测试仪图文操作规程

扭力扳手校准操作规程 一．目的 1.避免内螺纹碰焊柱及外螺纹碰焊柱焊接的破坏 2.确保装配中螺钉、螺母或碰焊柱的紧固 二．适用范围 本规范适用于本公司的电动枪校准 三．标准 箱盖螺钉拧紧及破坏扭矩参照表一（N.M） 接地螺母拧紧及破坏扭矩参照表二（N.M） 固定脚螺母拧紧及破坏扭矩参照表三（N.M） 四、操作手法 1．校准准备工作 1.1使用前先将扭矩仪固定在墙壁上或固定在水平台上； 1.2将扭矩仪的电源线接上220V电源，打开电源开关，预热20分钟； 2.定期校准 2.1各类扭力扳手的校准时间为6个月; 2.2指针式扭力扳手 2.2.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常态、峰值开关打至常态，此时扭矩仪具有跟踪显示功能，旋转调零电位器调至零点，装上被检扳手(能调零的扳手插入前应先对零)。注意：插入扳手后，在没有加力前扭矩仪会显示一定值，此值是由扳手的自重产生的，不能再消除； 2.2.2手握扳手的手柄部位，沿垂直方向缓慢扳动扳手，均匀检测三个点，逐点观察扭矩仪所显示的扭矩值，并重复3遍。按下列公式计算出示值相对误差(Q)和示值相对变动值(B)，并将结果填写在《扭力扳手校准记录表》中：

Q=(M―M 均)×100% B=(Mmax―Mmin )×100% 式中：M-----检测点的扭矩值 M 均---三次显示扭矩的算术平均值 Mmax----检测三次显示扭矩的最大值 Mmin----检测三次显示扭矩的最小值 2.2.3校准判定 2.2. 3.1在Q 的绝对值≤10%且B 值≤10%时,扭力可正常使用; 2.2. 3.2在Q 的绝对＞10%或B 值＞10%的情况下应对扭力扳手进行维修调整;调整后仍达不到要求的扭力扳手应给予报废处理; 2.3定力 (咔嚓)扳手 2.3.1根据被检扳手的联接方头尺寸，选择合适的联接头插入传感器的方孔内，将扭矩仪的常力仪具有峰值保持功能，此后按下复位健(清除前一次的峰值)，旋转调零电位器调至零点,装上被检扳手; 2.3.2手握扳手的手柄垂直缓慢加力，均匀检测三个点,待听到咔嚓声响停止加力，此时扭矩仪显示的数值即为测得值,并重复三遍（每次重复检测前，必须将扳手拿下来，再按复位键），按2.2.2中的方法计算出示值相对误差(Q)和示值相对变动值(B)。注意：检定力扳手时，加力一定要均匀缓慢，否则扳手的力矩相差很大; 2.3.3校准判定按2.2.3条款执行; 3.作业验证校准 3.1作业验证频次按相关作业指导书执行; 3.2校准操作方法按以上条款执行; 3.3根据图纸或作业指导书扭矩要求规范上下限的中间值设置扭力扳手的检测点,观察扭矩仪示的值(重复三遍)是否在扭矩要求规范内,如果不在规范内,调整扭力扳手的检测点,直至扭矩仪显示的值(重复三遍)在扭矩要求规范内,此时的检测点值即为拧紧螺母时扭力扳手所需达到(或设定)值,并在作业准备验证记录表中记录检测点值和扭矩仪对应的显示值。 接通电源→调零→复位→选择校准电动枪档位→按照螺钉规格选择套筒→按上表测试扭矩选择电动枪合适档位。最后确定的档位就是对应螺钉扭矩校准档位

钢筋锈蚀性状检测作业指导书

钢筋锈蚀性状检测作业指导书文件编号： 版本号： 分发号： 编制： 批准： 生效日期：

钢筋锈蚀性状检测作业指导书 一、目的 为使测试人员在做钢筋锈蚀情况检测时有章可循，并使其操作合乎规范。 二、适用范围 适用以PS-6型钢筋锈蚀测定仪采用半电池电位法来定性评估混凝土结构及构件中钢筋的锈蚀性状，适用于带涂层的钢筋以及混凝土已饱水和接近饱水的构件检测。 三、检测依据 3.1《建筑结构检测技术标准》（GB/T 50344-2004）； 3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）； 3.3《混凝土中钢筋检测技术规程》（JGJ/T 152-2008）； 四、主要仪器设备 4.1 PS-6型钢筋锈蚀测定仪 4.2 HC-GY61型一体式钢筋扫描仪 4.3 温度计 五、检测前的准备 5.1 PS-6型钢筋锈蚀测定仪和HC-GY61型一体式钢筋扫描仪应通过技术鉴定，并必须具有产品合格证。 5.2 PS-6型钢筋锈蚀测定仪由铜-硫酸铜半电池（以下简称半电池）、电压仪和导线构成。 5.2.1 铜-硫酸铜半电池 铜-硫酸铜半电池，它由一根不与铜或硫酸铜发生化学反应的刚性有机玻璃管、一只通过毛细作用保持湿润的多孔塞、一个浸泡在刚性管里饱和硫酸铜溶液中的紫铜棒构成，如下图5.2.1所示，饱和硫酸铜溶液应用分析纯硫酸铜试剂晶体溶解于蒸馏水中制备，溶液应清澈且饱和，应使刚性管的底部积有少量未溶解的硫酸铜结晶体，此时可以认为该溶液是饱和的。 铜-硫酸铜半电池在温度为25℃时，与氢电极参照的标准电极电势为0.337V，其温度数为0.9mV/℃。

图5.2.1 铜-硫酸铜半电池剖面图 5.2.2 电压仪 电压仪应具有采集、显示和存储数据的功能.满量程不宜小于1000mV，在满量程范围内的测试允许误差为士3%。 5.2.3 导线 用于连接电压仪与棍凝土中钢筋的导线宜为铜导线.其总长度不宜超过150m、戴面面积宜大于0.75mm2，在使用长度内因电阻干扰所产生的测试回路电压降不应大于0.1mV。 5.2.4 导电溶液 为使铜/硫酸铜电极与混凝土表面有较好的电接触，在水中加适量的家用液态洗涤剂（约2%），可提高与混凝土表面附着力，湿润效果更好。 5.3 半电池的电连接垫应预先浸湿，多空塞和混凝土构件表面应形成电通路。 5.4 硫酸铜溶液应根据使用时间给予更换，更换后宜采用甘汞电极进行校准。在室温（22±1）℃时，铜-硫酸铜电极与甘汞电极之间的电位差应为（68±10）mV。 5.5 HC-GY61型一体式钢筋扫描仪检测前应采用校准试件进行校准，当混凝土保护层厚度为10-50mm时.混凝土保护层厚度检测的允许误差为±1mm，钢筋间距检测的允许误差为±3mm。 六、测区的布置 在混凝土结构及构件上可布置若干测区，一般选择能代表不同环境条件和不同的锈蚀外观表征的结构及构件部位作为测区，每种条件的测区数量不宜少于3个，测区面积不宜大于5m ×5m，并按正确的位置编号。每个测区应采用矩阵式（行、列）布置测点，依据被测结构及构件的尺寸，宜用100mm×100mm-500mm×500mm划分网格，网格的节点为电位测点，测区中的测点数不宜少于20个。 在测区上一般布置200mm×200mm的测试网格，矩阵形成一般为7（行）×7、6×7、5×7

静态扭力设定及测试规范

1.目的： 制定产品生产设置扭力的适用范围及检测方法, 确保我司产品的螺丝扭力符合客户要求及相关标准。 2.适用范围： 适用我司所生产的所有产品的螺丝或螺母装配前的扭力设定,及之后的扭力测试。 3.参考文件: VDI2230 高强度螺栓连接的系统计算 VDI2862汽车工业中拧紧设备的应用 VDI2647动态力矩检测 QC-T 518 汽车用螺纹紧固件拧紧扭矩规范 ISO5393 用于螺纹紧固件的回转式气动装配工具 性能试验方法 4.职责： 4.1 工程部制定螺丝批定扭设置及螺丝扭力测试规范,并定义关键工位测试静态扭力SPC管制要求 4.2 生产部依各产品生产作业指导书工位扭力要求设定螺丝批扭力值,使用测试合格螺丝批生产. 4.3 质量部每日点检螺丝批扭力并测试生产关键工位的静态扭力制作SPC. 5.内容: 5.1 螺丝组装连接方式: 5.1.1螺丝的锁紧方式可划分为软连接与硬连接,其表现如下图:

5.1.2 在ISO5393中软连接与硬连接的指标定义如下表所示: 因此,通常情况下,不带弹垫及螺母的金属螺螺杆直接锁紧时为硬连接;除此以外,其它为软连接. 5.2常用螺丝扭力设置及测试要求: 5.2.1 使用螺丝批生产时需用动静态扭力监控螺丝扭力衰减;当前本公司常用的不锈钢螺丝,在没有损伤产品及保证产品的机械性能情况,一般参考性扭力设定及静态扭力测试标准如下: 5.2.1 工程部制样工程师在制样时应依照标准预设扭力并作验证评估,填写《扭力设定及验证报告》； 以设定好的扭力制作样品给试验室作振动测试,若测试合格,方可判定扭力设定合格. 5.2.2螺丝批扭力预设后须确认准确性,依靠螺丝批本身的功能及对螺丝批定期校准/标定来实现; 螺丝枪每天生产前点检1次,将测试数据记录《电动螺丝批点检表》中. 5.2.3 如果物料规格书有扭力推荐值的如继电器等物料,扭力设置参考其规格书要求进行扭力设置 及测试. 5.2.4 螺丝,塑胶类及铝制品壳体的扭力须特别注意,实际验证要求螺丝有锁紧且没损伤壳体螺纹.

涂层附着力检测(划格法)实施细则

钢构作业指导书涂层附着力检测(划格法) 文件编号： 版本号： 编制： 批准： 生效日期：

涂层附着力检测(划格法)实施细则 1. 目的 为使测试人员在进行钢结构涂层附着力检测时有章可循，并使其操作合乎规范。 2. 适用范围 适用于建筑物及构筑物钢结构涂层附着力的检测。 3. 检测依据 GB50205-2001钢结构工程施工质量验收规范 TB/T1527-2011铁路钢桥保护涂装及涂料供货技术条件 GB/T10610-2009色漆和清漆漆膜的划格试验 4．检验器材 4.1切割刀具 单刃切割刀具适用于硬质或软质底材上的各种涂层; 多刃切割刀具不适用于涂层厚度(>120μm)或坚硬涂层，或施涂在软底材质上的涂层。 4.2导向和刀刃间隔装置 4.3软毛刷 4.4胶粘带：透明，宽25，粘着力(10±1)N/25mm。 4.5手把式放大镜：2倍或3倍。 5. 工作程序 5.1检测准备 5.1.1测试前可由项目负责人或有关人员前往现场踏勘，了解现场基本情况以及检测数量等。 5.1.2现场测量前防腐涂层应已涂装完毕且干透。 5.1.3测量前应确认构件的底材材质、涂层类型、涂层设计厚度等参数。

5.1.4检测人员应能熟练操作仪器。 5.2现场检测 5.2.1切割：切割数量为每个方向6条； 切割间距，每个方向切割间距应相等，其间距取决于涂层厚度和底材的类别 5.2.2刷扫：用软毛刷沿网格图形第一条对角线，轻轻地向后扫几次，再向前扫几次。 5.2.2粘贴胶粘带：匀速拉出胶带，去除最前面一段，剪下约75mm长，粘贴在网格上方，方向与一组切割线平行，用手指把网格上方的胶带压平，保证胶带与涂层紧密接触，且胶带长度至少超过网格20mm，如图1所示。 5.2.3撕离胶粘带：在贴上胶粘带5min以内，拿住胶带悬空的一端，并在尽可能接近60°的角度，在0.5～1.0s内平稳撕离胶粘带，如下图2所示。 图 1 图 2

扭力测试仪操作规程

文件制修订记录

确保使用时得到正确数据,保证使用者有一致操作方法。 2.0范围 适用本厂HP-100电批扭力测试仪。 3.0操作使用规范内容 3.1使用之前首先要确认电批扭力测试仪是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。 3.2首先将扭力测试仪上的POWER键打至ON,检查电池状态是否为低电量,低电量时显示屏会显示＂ＬＯＢＡＴ＂字样,如果显示屏显示低电量需要用专用的充电器进行充电至少3小时,但不能超过8小时才可使用。 3.3根据测试要求将单位选择开关打至合适位置:lbf-?in<->kgf?cm<->N?m。 3.4将MODE选择开关打至TRACK位置,然后调节ZEROADJ旋扭至显示屏上的读数为0.0.此模式为随机测试模式,当加在感应头上的力的变化在显示屏上的数值随着变化。 3.5将MODE选择开关打至PEAK位置,当加在感应头上的力在显示屏上的数值会至少停留5秒以上.按一下RESET键取消此保持值。 3.6测试电动螺丝批扭力时,将扭力适配器按正确方法置于扭力测试仪的感应头上,然后将电动螺丝批置于扭力适配器上,按下扭力批开关电动螺丝批开始带着扭力感应器转动,当扭力批转动停止时,此时显示屏的读数为扭力批的扭力大小。 3.7测试完毕后,关掉扭力测试仪电源开关,扭力测试仪为精密测量仪器,各旋扭开关不可随意乱调节,不可撞击及跌落。 4.0注意事项: 4.1扭力测试仪充电时间不可超过8小时。 4.2给扭力测试仪充电时需使用专用的充电器。 4.3在给扭力测试仪充电过程中不可将扭力测试仪电源开关打开,也不可以一

力充电一力进行扭力测量。 4.4如果显示屏出现”LOBAT”字样,应立即停止扭力测量,并对扭力测试仪进行充电3~8小时。 4.5不可将扭力测试仪充电器作其它用途使用。

附着力试验仪作业指导书

第 1页 / 共 2页 文件编号：QW-TE-03 版本号：A 版 仪器名称：黏着力试验仪 规格型号：AR-1000 相关测试：离型力、残余等测试 设备 工具 编号 名称 编号 名称 物料 编号 名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪 1 TESA 胶带 7475 - 4 双面胶带 25mm 宽 - 2 钢板 2 日东胶带 31B - 3 仪器链接的电脑 3 待测样品 - - 更改人： 日期： 审批： 更改通知单编号： Step1：打开程序后显示如图1程序界面。 需确认以下信息： A. 1位置数字为0.0（如不为0请进行校准） B. 2位置为30cm/min C. 其他设定均为默认设定 D. 单位选择 Step2：将待测样品待测试面（胶带在上面）向上贴于试验台上。 Step3：拨动卡扣旋钮（红色方框位置）到图示位置，推动平台至右侧末端。如图3蓝色方框将左侧的胶带撕开用探头夹子夹住（避免碰撞探头夹子）。 Step4：确认无误后点击位置3 （START MOTOR ） 位置4 START 按钮由灰色变为白色，后点击START 。 平台会自动运行并记录测试数据。 图2 图3 图1 1 2 3 4 5

第 2页 / 共 2页 文件编号：QW-TE-03 版本号：A 版 仪器名称：黏着力试验仪 规格型号：AR-1000 相关测试：离型力、残余等测试 设备 工具 编号 名称 编号 名称 物料 编号 名称 规格 用量 编号 名称 规格 用量 1 黏着力试验仪 1 TESA 胶带 7475 - 4 双面胶带 25mm 宽 - 2 钢板 2 日东胶带 31B - 3 仪器链接的电脑 3 待测样品 - - 3 c 更改人： 日期： 审批： 更改通知单编号： Step5：待胶带即将被完全剥离的时候，点击STOP 按钮（图4红框内）,测试会停止（电机仍在运行）并跳出如图5界面。切换至图6的初始界面，点击图6红圈位置的STOP MOTOR 按钮（停止电机的工作） Step6：切换到图5的界面。测试曲线名称的命名规则为按测试日期命名。如：2018-04-28-48，意义为：2018年4月28日测试的第48个测试样条。命名结束后直接点击结束按钮，跳转如图7界面。操作过程中出现操作失误导致曲线波动，需对曲线进行修正，点击图7红圈按钮，移动上方的进行修正，后点击保存。 Step7：点击图7位置保存曲线，跳转如图8界面。保存格式为PDF 格式，如红圈位置，文件名为2018-04-28-48，参照Step6，点击保存，记录测试结果，关闭测试曲线，反回图1界面，一个测试样条测试完成。近1000条测试曲线可通过初始页面的5号位置按钮进行查找。曲线查找路径：我的电脑/D:/AR-1000/涂硅线原纸数据/2018-0401-0430. 图4 图5 图6 图5 图7 图8

电批扭力测试仪操作规程

电批扭力测试仪操作规程 1.目的： 给扭力测试仪使用人员提供正确的操作方法。 2.适用范围： 2.1适用于本公司所使用之HP-10型扭力测试仪。 3.内容： 3.1将仪器放置于平稳的工作台面上，防止跌落损坏； 3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原始位置且弹簧处于自然伸展状态； 3.3按测试仪的“POWER”键打开电源开机（当显示屏显示“LOBAT”时请勿使用并关闭电源进行充电）； 3.4按“UNIT”键对其数值单位选择，相对应单位的LED亮起（我司所有电批的扭力均以KG来定义）；按“MODE”键将其设置为“PEAK”模式，便于测试数据的读取； 3.5确认显示屏的显示数字为“0.00”，将待测电批的批嘴取出，并将电批垂直套在螺旋轴上（使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合）； 3.6按动电批上的正向旋转开关直至停止转动，此时读取测试仪显示的数值（该数值为电批的最大扭力值），并做好记录；然后按动电批的反向开关将测试仪的螺旋轴恢复到初始位置，按“RESET”键进行复位操作使其数值归零，测试完成。

4.注意事项: 4.1不可测试扭力超过10KG之电批（该测试仪的最大测试范围为10KG）； 4.2不可在电池电量不足或充电过程中使用此设备； 4.3使用设备配备的专用充电器进行充电，且充电时间不可超过6小时，防止损坏仪器或引起火灾； 4.4轻拿轻放，防止跌落和碰撞； 4.5不可私自对仪器进行拆装，以免造成损坏或精度不准确。 5.保养 5.1使用时应保持仪器清洁，使用后将仪器保存在干燥清洁，且不易碰到的指定位置。 6.使用表单 设备履历卡 设备保养点检记录表 设备维修申请单 仪器、设备报废申请单

塑胶零件来料检验作业指导书

塑胶零件来料检验作业指导书

1.目的 为了保证塑料制品的质量，在产品来料时严格把关，使其达到生产要求和满足客户的要求，本检验作业指导书规定了注塑零件的具体检验要求、项目和方法，以及来料抽样方案。 本作业指导书适用于塑料件制成，外壳及有关塑料件以及二次加工件制品（喷涂、丝印、电镀）的检验与验收 2.流程

3. 抽样标准

品质检验人员抽样计划依照抽样标准图,单次抽样。如客户有特殊要求，以客户提供之抽样水准抽样。品质检验允收水谁（AQL)：Min:1.5 Maj:1.0 Cri:0.0。抽样计划采用“分批检查，分批验退”的方式 4.术语： 4.1 缺陷等级分类： 致命缺陷(Cri)：指由经验和判断表明产品不符合产品功能的缺陷，在正常使用、维修和保管中会对人身造成安全危险的缺陷。 严重缺陷(Maj)：指影响产品正常使用功能，降低产品可靠性或严重影响产品外观的缺陷。 轻微缺陷(Min)：偏离限定标准，但不影响产品正常使用功能或外观缺陷不太明显的缺陷。 4.2 表面分类： S面：在正常的产品操作中可见的透明表面。如透明水尺,显示屏 A面：在正常的产品操作中可见的表面。如：产品的正面，手柄、旋律 B面：在正常的产品操作中不常可见的表面。如：产品的后面 C面：在正常的产品操作中不可见的表面。如：产品底面和非外露面 4.2 注塑外观缺陷 1)异色点：与本身颜色不同的杂点或混入树脂中的杂点暴露在表面上。

2)气丝(气纹)：由于种种原因，气体在产品表面留下的痕迹与底面颜色不同并发亮，带有流动样。 3)塌坑（缩水）：由于材料收缩，在产品胶位厚的地方或进胶口远端产品局部整体表面下陷。 4)熔接缝（夹水线）：产品在成型过程中，二股以上的融熔料相汇合的接线，目视及手感都有感觉。 5)缺料（缺胶）：产品某个部位不饱满。 6)白印（顶白）：由于内应力，在产品表面产生与本色不同的白色痕迹。 7)滋边（毛刺）：由于锁模不紧或边缘缺等原因，产品非结构部分产生多余的料。 8)封堵（盲孔）：应该通透的地方由于滋边造成不通。 9)断裂：塑料质理局部断开后的缺陷。 10)拉毛：因摩擦而产生的细皮，附在塑料表面的现象，一般在塑件边缘处可见。 11)油丝，油痕：模具（前模边缘及后模顶针位）上有油，油污（包括脱模式剂）在产品表面留下的痕迹，使该部位发光并带有流动样。 12）阴阳色： 4.3 喷油外观缺陷

附着力试验仪操作规范

玲珑科技标准检验作业指导书附着力试验仪操作指导第1页 / 共2页文件编号：QW-TE-03 版本号：A版 仪器名称：附着力试验仪规格型号：AR-1000 相关测试：离型力、残余等测试 设备工具编号名称编号名称 物料 编号名称规格用量编号名称规格用量 1 附着力试验仪 1 TESA胶带7475 - 4 双面胶带25mm宽- 2 钢板 2 日东胶带31B - 3 仪器链接的电脑 3 待测样品- - Step1：打开程序后显示如图1程序界面。需确认以下信息： A.1位置数字为0.0（如不为0请进行校准） B.2位置为30cm/min C.其他设定均为默认设定 D.单位选择Step2：将待测样品待测试面（胶带在上 面）向上贴于试验台上。 Step3：拨动卡扣旋钮（红色方框位置） 到图示位置，推动平台至右侧末端。 如图3蓝色方框将左侧的胶带撕开用 探头夹子夹住（避免碰撞探头夹子）。Step4：确认无误后点击位置3 （START MOTOR） 位置4 START按钮由灰色变为白色，后点击START。 平台会自动运行并记录测试数据。 5

3 c 更改人： 日期： 审批： 更改通知单编号： Step5：待胶带即将被完全剥离的时候，点击STOP 按钮（图4红框内）,测试会停止（电机仍在运行）并跳出如图5界面。切换至图6的初始界面，点击图6红圈位置的STOP MOTOR 按钮（停止电机的工作） Step6：切换到图5的界面。测试曲线名称的命名规则为按测试日期命名。如：2018-04-28-48，意义为：2018年4月28日测试的第48个测试样条。命名结束后直接点击结束按钮，跳转如图7界面。操作过程中出现操作失误导致曲线波动，需对曲线进行修正，点击图7红圈按钮，移动上方的进行修正，后点击保存。 Step7：点击图7位置保存曲线，跳转如图8界面。保存格式为PDF 格式，如红圈位置，文件名为2018-04-28-48，参照Step6，点击保存，记录测试结果，关闭测试曲线，反回图1界面，一个测试样条测试完成。近1000条测试曲线可通过初始页面的5号位置按钮进行查找。曲线查找路径：我的电脑/D:/AR-1000/涂硅线原纸数据/2018-0401-0430.

硬度试验操作规范

硬度试验操作规范 1目的 规范试验员的试验方法，帮助提高其技术水平，能准确出具试验报告。 2适用范围 螺栓、螺母类紧固件的硬度 3规范性引用文件 GB/T 230.1-2009 金属材料洛氏硬度试验第一部分：试验方法（基本等同ISO 6508-1:2005） GB/T 231.1-2009金属材料布氏硬度试验第一部分：试验方法（基本等同ISO 6506-1:2005） GB/T 4340.1-2009金属材料维氏硬度试验第一部分：试验方法（基本等同ISO 6507-1:2005） GB/T 3098.1-2010 紧固件机械性能螺栓、螺钉和螺柱( 基本等同ISO 898.1-2009) GB/T 3098.2-2000 紧固件机械性能螺母粗牙螺纹（基本等同ISO 898.2-1992） ASTM E18 -2003 金属材料洛氏硬度和洛氏表面硬度的标准试验方法 ASTM E10-2001金属材料布氏硬度标准试验 ASTM E92-1982金属材料维氏硬度标准试验 ASTM F606-2011测定内外螺纹紧固件、垫圈、直接拉力指示器以及铆钉机械性能的试验方法 4检验规程 4.1洛氏硬度试验（GB 230/ISO 6508） 4.1.1环境条件要求洛氏硬度试验一般在10℃～35℃室温进行。对于温度要求严格的试验，应控制在（23±5）℃。 4.1.2设备要求常用洛氏硬度计为HR-150型。 4.1.2.1设备需在检定有效期内，保证其准确性和稳定性。 4.1.2.2设备一般采用间接检定。硬度计的示值误差不大于±1HR。 4.1.2.3 HRA、HRC标尺用的金刚石圆锥压头的顶角为(120±0.35) °。 4.1.2.4 HRB标尺用的钢球压头，钢球直径为1.5875 mm，允差为±0.0035mm，球应抛光且表面无缺陷。 4.1.3样品制备
