PKPM软件在使用中的问题解析

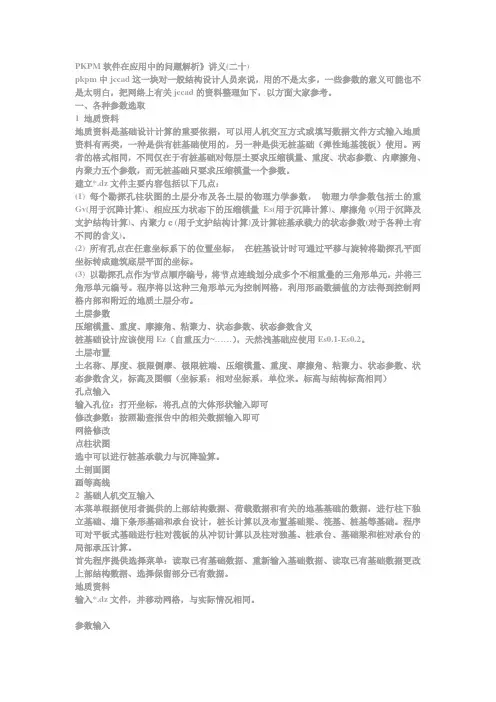

PKPM上部计算注意事项

上部结构计算： 1、周期折减系数框架结构：厂房和砖墙较少的民用建筑，取0.80～0.85，砖墙较多的民用建筑取0.6~0.7，（一般取0.65）。框架-剪力墙结构：填充墙较多的民用建筑取0.7~0.80，填充墙较少的公共建筑可取大些（0.80~0.85）。剪力墙结构：取0.9~1.0，有填充墙取低值，无填充墙取高值，多数取平均值0.95比较保险。 2、地震作用计算中，在G E计算时，活荷质量折减系数和活荷载代表值的组合系数： 3、（1）活荷质量折减系数：是指计算地震作用（地震力）计算时，计算质点质量（恒+活×活荷质量折减系数）用到的一个折减系数。 (2)、活荷载代表值的组合系数：是指计算地震作用（地震力）计算时，计算重力代表值（竖向荷载）的一个折减系数，直接用于竖向力（恒、活）作用下的结构内力计算。与上述活荷质量折减系数区别不大，因为：既然重力（竖向力）考虑了多少活载，在计算地震力时也应考虑多少活载，两者是有相关性的，一般两者取值一样，最新版的SATWE已取消了一个系数，仅填一个即可：厂房：均取0.7，仓库应取大值（0.8~1.0），仓库超载可能极大，取1.0较稳妥。民用建筑按规范：一般情况取0.5，藏书库、档案库取0.8。按实际荷载输入情况（例如：专业厂房按实际荷载输入），计算取1.0。具体可参考准永久值系数，最小一般取0.5，当活载较大时，此系数对结构计算结果影响很大，应慎重取值。 4、活荷载组合系数ψc：是指多个可变荷载同时作用的组合系数，如：“γG恒+ γW风+ψcγQ活”组合中的系数。备注：活荷载重力代表值组合系数ψ E 与活荷载组合系数ψ Q 上述所代表的意义具有类似又有区别，类似的地方：两者都可理解为组合系数，活荷载组合系数ψ c 是与风、吊车等其他可变荷载的组合，活荷载重力代表值组合系数ψE也是组合系数，它是地震作用组合。不同之处，活荷载组合系数ψ c 最小0.7；活荷载重力代表值组合系数ψ E ，一般民用建筑为0.5，屋面可不考虑，相当于准永久值

通信工程心得体会

通信工程心得体会篇一：通信工程实习总结实习总结一、实习目的：通信工程专业认识实习的性质是学生在掌握专业基础知识之后，即将进入学习专业课程之前进行的重要综合实践课，是对学生专业理论知识和技能进行基本认知和培训的集中实践性教学环节。其目的是使学生通过认知实习可以把专业基础知识同实际应用结合起来，从而提高学生的动手能力和学习专业课程的兴趣，增强学生对本学科的感性认识，了解络、电子与通信等技术在工程中的应用二、实习时间：XX年11月25日至XX年12月8日三、实习内容： 11月25日至11月28日主要学习的是VLAN间通信、生成树的协议、静态路由、PPP CHAP协议验证、NAT络地址转换等。主要目的是掌握利用三层交换机来实现VLAN间的通信，理解生成树协议的原理，和RSTP的配置；掌握静态路由的配置方法和技巧；学习PPP协议的结构、优点、PPP的配置及认证方式；掌握静态NAT技术的配置方法和应用，了解静态NAPT原理等。 12月3日主要是作程控交换实验，利用CC08系统，通过配置交换机加深对交换机系统功能结构的理解，熟悉掌握

B型模块局配置数据、字冠、用户数据的设置；通过配置交换机数据，要求实现本局用户基本呼叫。 12月4日12月至8日主要是理论与实践相结合。在这期间是以小组形式进行。12月4日主要是理论的学习，在老师的带领下学习有关通信行业相关的知识和技术，以及要用到的相关软件。如WIMAX、GSM、2G、3G等，介绍了3G的标准。还介绍了后几天需要做的远程宽带无线DSL+宽带覆盖项目，讲解了其项目需求分析、项目投资分析、解决方案和方案设计依据。12月5日主要讲解节4G原理及其标注；安装相关软件，并参照资料学习使用；观看视频，了解机房的建设，及其注意事项。12月6日在室外学习建设基站和天线，要求掌握其基本原理，及了解相关设备仪器，自己动手连接设备，组装好天线，然后进行调试以及测试。其步骤可分为：1、配置一个基站2、将 PC 机的 COM 口与 Hopper Plus的MANAGEMENT 口通过转换器和 RS-232 电缆相连.连接 PC 和管理口。3、通过电脑来进行管理。4、配置一台设备成为远端。最后进行调试测试。12月7日观看视频以及学习TD-LTE中的相关技术。12月8日是我们实习的最后一天，在室外进行，主要是络优化。所用设备有GPS一个，测试连接数据线，一台TEMS测试手机Sony Ericsson K790，在本次实习要求会使用TEMS这一软件。四、总结：

采用PKPM软件进行结构加固设计

采用PKPM 软件进行结构加固设计任思泽【摘要】现有建筑加固应遵循的原则是：结构安全、经济、有效、实用。合理利用PKPM 结构计算软件对建筑结构加固进行有效分析并完成加固设计是这一原则的体现，本文中分别以单个构件加固、局部新增构件加固为例，结合本人的设计分析经验以供参考。 1. 单个构件加固由于现有建筑局部使用功能发生改变，导致现有建筑仅某个或某几个结构构件设计承载力不满足后续使用要求，同时又在结构的整体承载能力和抗震能力范围之内。对于这种情况则只需对单个构件进行结构加固即可。设计步骤： 1.1 收集该建筑结构施工图。根据施工图中结构构件数据建立PKPM 简易（一个结构层）结构分析模型。为分析局部使用功能改变对同层相邻结构构件的影响，分析模型应包含使用功能改变区域相邻至少1 个结构跨度范围内的结构构件。 2.1 输入该区域原建筑使用结构荷载，完善各项计算参数（材料强度参数设置同施工图说明；由于是局部加固计算，从偏安全考虑，各项参数原则上不应考虑折减）。然后在SATWE 计算模块中进行第一次计算，得出计算结果。最后将模型中所有正截面受弯构件计算梁配筋面积1s A 与原结构施工图中梁实际配筋面积0s A 进行对比： 1.2.1 如1s A ＞0s A ，则应考虑计算中是否有荷载参数出错，或该区域原使用荷载已经超出设计承载力要求。说明不再属于单个构件加固，应将其按结构区段加固另行考虑。 1.2.2 如0.90s A ≤1s A ≤0s A ，则可将本次计算模型直接作为参考模型，进行下一步计算。 1.2.3 如1s A ≤0.90s A ，则应考虑计算中是否有荷载参数出错。如已确认各项计算计算荷载参数正确。方可将本次计算模型作为参考模型，进行下一步计算。其中：——0s A 为原梁正截面受弯抗拉实际配筋面积； ——1s A 为第一次参考模型计算时，梁正截面受弯抗拉钢筋计算面积。 1.3 保留参考模型计算结果，然后在参考模型中将原结构荷载改为建筑使用功能改变后的结构使用荷载。在不改变其余参数设置的情况下进行第二次SATWE 计算，得出计算结果。将计算模型中框架柱轴压

PKPM在结构设计中需要注意的问题

2012年6月（上）建筑科学科技创新与应用 PKPM在结构设计中应注意的问题边江（中国市政工程中南设计研究总院有限公司，湖北武汉430010） PKPM系列软件是目前工程应用最多的多高层结构分析软件之一，它对工程中的结构问题既可以做平面分析，也可以做空间分析。而且其适用性和正确性已经在很多工程中得到验证，但是，掌握好、运用好这一软件并不是一件容易的事，其涉及的范围之广，要设置的参数之多，都可能影响到设计工作的质量和工程质量。文献[1]中规定，在利用计算机进行结构抗震分析时，计算模型的建立、必要的简化计算与处理，应符合结构的实际状况，本文结合工程实际，提出几个在运用时应注意的一些细节性问题，以飨读者。 1关于楼梯间中梯段板的导荷问题混凝土板一般是按单向板或双向板进行计算的，单向板或双向板的划分主要是根据板边的边界条件进行确定的，即两对边支承和四边支承，根据文献[2]可知，对于两对边支承的板应按单向板进行计算。不管是多层砖混结构还是高层框架、框剪结构等等，楼梯问的梯段板不是参与主体施工时一起整浇的，全部是在落后于主体施工后浇的，从板的边界条件可以得到，梯段板就是属于两对边支承的这一类，所以应将其定义为单向板，特别是在楼板导荷时的计算，这一点特别重要，直接影响到导荷的正确性。PKPM提供了三种导荷方式：对边传导，梯形三角形传导，周边布置。 2楼梯间梯段板的开洞与板厚为零问题从文献[3]中可知，对楼梯间可以由两种方法进行处理：1)在其位置开有较大的洞口，导荷时其洞口范围内的荷载扣除，房间周边的梁墙上需要交互布置梯段板传过来的恒载和活载。2)将梯段板所在房间的板厚设置为零，该房间上的荷载(楼板上的恒载和活载)仍能近似的导至周边的梁和墙上。这两种方式的不同之处主要有：全房间洞上不能布置均布面荷载，而零厚度板上可布置均布面荷载，且能近似地传导到周边的梁上或墙上，而且二者在施工图中的画法也是有区别的。为了省去手工导荷的麻烦，建议楼梯间采用板厚为零的做法。 3楼板较厚而与楼板相交的剪力墙较薄的问题该类结构常见于主体结构转角部位开窗的纯剪力墙结构，由于该设计方案对结构的抗震性能很不利，所以常采取加强端开间楼板厚的做法加强，当楼板较厚，而剪力墙比较薄时(例如厚度为160mm)，现浇板在运用PKPM进行结构设计时，假定板沿外墙边缘的支承为刚接，导致楼板的板面负筋比较粗，在常用混凝土强度等级的情况下，水平锚固长度将大于墙厚，将导致锚固性能不良，不能充分发挥其抗拉性能，引起板面负弯矩的增大，存在隐患。 4大柱周边楼板配筋的问题大多数的设计者一般按照PKPM中“画结构平面图”生成板配筋，进行相关的裂缝宽度、挠度验算，满足相关规范要求后即生成板配筋图。文献[2]中规定，对于现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，当柱角或墙壁的阳角凸出到板内尺寸较大时，应沿柱边或墙阳角边布置构造钢筋，该钢筋伸人板内的长度应从柱边或墙边算起。从PKPM的使用中可以看出，楼板的板面负筋一般不能满足这一条要求，因此，应在生成完板配筋后补充大柱周边板配筋大样详图。 5建筑有伸缩缝断开的结构的建模问题整体模型和分散模型都需要，分别适用于：一、整体模型：对于底盘（如果有底盘）的计算、基础布置一定以整体模型为准。二、各塔结构的参数指标鉴于目前程序的实际能力，如周期比、位移比等以分散模型为准。三、标准层的计算，特别是底盘上面相邻几层的标准层，取两模型的包络值。四、补充说明：无论是整体模型还是分散模型，风荷载是可以准确计算的（定义遮挡），但是程序需要改进的是：对于各塔如果风荷载体型系数不一的时候，建议在多塔定义里面人为分塔分层指定。（现在对于广义层建模方式的模型在SATWE参数指定中可以根据分段号指定三个，解决了一部分问题，但如果塔数多于3个且各不相同，广义层建模也无能为力，所以不能仅仅在前处理中指定，而应在多塔中也给予用户指定，这样适用性更好）。 6关于振型个数的问题一般计算振型数应大于9，多塔结构计算振型数应取更多些。但也要特别注意一点：此处指定的振型数不能超过结构固有振型的总数，比如说，一个规则的两层结构，采用刚性楼板假定，由于每块刚性楼板只有三个有效动力自由度，整个结构共有6个有效动力自由度，这样系统自身只有6个特征值，这时候就不能指定9个振型，最多只能取6个，否则会造成地震作用计算异常。 7次梁按主梁输入在PM主菜单1当作主梁输入的次梁，经过三维程序计算后，程序不一定认定他是次梁。此时程序判定次梁的过程是：对每个无柱节点需要判断为“支座”（用三角形表示）或“连通”（用圆圈表示），该节点处于负弯矩区的为支座，为正弯矩区的为连通。支座时，梁本身应为次梁，支座梁则为主梁。连通时，连通节点两端的两跨梁将合并为一跨，成为主梁，节点上的另一方向梁成为次梁。支座时，施工图上的梁下部钢筋在支座锚固长度仅为15倍钢筋直径。因处于负弯矩区而按非受拉锚固设计。连通时，该节点两端的梁下钢筋必然在节点下连通，程序不会出现锚入支座节点，因为处于受拉区。对处于端跨的次梁（支承在梁支座上），程序需将其判断为“悬挑梁”或是“端支承梁”。当端跨梁下无正弯矩，全跨均作用负弯矩时，程序判定该端跨为挑梁，在该跨端部用园圈表示。反之，程序认定该跨为端支承梁，在该跨端部用三角支座表示。对如上程序自动判定的支座状况，一般人工应做干预修改。在中间跨，把支座改为连通将合并梁跨，施工图设计偏于安全。一般不应将连通改为支座。对于交叉梁系，更应注意把有些支座改为连通，才能得到符合实际的施工图设计。对于在PM主菜单2输入的次梁，其跨度、跨数都已确定，与在PM主菜单1输入的主梁相交处，其本身是次梁的性质不能修改，其支座处的梁肯定当作主梁处理，也就是说，对这种次梁，一般没有修改支座的问题。 8合理确定中梁刚度放大系数 “中梁”指的是两侧均有楼板与之相连的梁，若仅有一侧楼板与之相连的梁，则称为“边梁”。程序自动搜索中梁和边梁。因程序中框架梁是按矩形部分输人截面尺寸并计算刚度的，对现浇楼板，在采用刚性楼板假定时，楼板作为梁的翼缘，是梁的一部分，在内力与位移分析中可用中梁刚度放大系数BK来考虑楼板对梁刚度的贡献，这样内力与位移分析结果才较符合实际受力情况。中梁刚度放大系数日K可在1.0-2.0范围内选取。程序仅给出默认的假定值，并非最合理值.最合理值必须由设计人根据工程的具体情况加以调整。通常调整情况是:对现浇楼板，采用刚性楼板假定时，取中梁刚度放大系数BK=2；对现浇梁柱、预制楼板，取BK=1；对现浇梁柱，楼板为预制楼板加盈合板，取BK=1.5。设中梁刚度放大系数为BK，则边梁刚度放大系数程序按1.0+(BK-1.0)/2自动计算。在实际工作中。往往由于经验不足，没有核实并调整这一参数，或造成设计配筋不足，留下安全隐患；或造成设计配筋过大，增加工程造价。 9结语 PKPM软件是一个工具，作为设计人员，不但要熟悉相关结构设计规范和相关结构概念，也要熟悉相关结构设计规范和相关结构概念在该软件上是如何实现的，这样才能正确地把相关的规范、概念在该软件上充分实现。参考文献 [1]GB50011-2001，建筑抗震设计规范(2008年版)[S]. [2]GB50010-2002，混凝土结构设计规范[S]. [3]PKPM结构软件若干常见问题剖析[M]．北京：中国建筑工业出版社．2008．摘要：结合工程实际，阐述了在结合结构设计规范应用PKPM进行现浇混凝土楼板配筋设计时应注意的事项，以指导结构设计人员熟练掌PKPM软件使用技巧，科学合理的进行结构设计。关键词：PKPM；结构设计；楼梯间；楼板 226 --

PKPM建模注意事项及参数涵义(顶)

PKPM建模、施工图、结构鉴定加固软件常见问题分析第一部分建模常见问题及软件处理一、０５版数据导入到０８版软件中要注意的问题 *能够导入的数据 ——构件信息、交互输入荷载信息、设计参数、楼层组装信息、原PM主菜单2中输入的楼面信息、原PM主菜单3输入修改的房间恒活信息、次梁荷载信息。(个人建议：尽量不要导入，实在需要导入，导入完后重新检查模型) 二、层间编辑的使用方法和注意事项 ●支持层间编辑的命令； ●不支持层间编辑的命令；三、工程拼装方式 1）（合并顶标高相同的楼层）方式。选择该方式，如拼装的两楼层顶标高相同。将合并形成一个新的标准层。两个被拼装的结构，不一定必须从第一层开始拼装，可以从任意标高开始拼装。 2）（楼层表叠加）方式。楼层叠加拼装方式可以对合并标准层的操作进行控制，使工程拼装更加灵活方便，特别合适大底盘多塔结构的建模。四、建模——常见应用应该注意的问题（08版） 1、层间梁两端应有柱或墙，且不能跨越超过3个节点。 2、坡屋面斜梁可以与下层梁直接连接，不需要设短柱，但得布置封口梁，封口梁应输入下层梁，两梁重和。 3、坡屋面不考虑斜板作用，如果需要可以通过屋面斜撑体现斜板刚度。坡屋面设计注意事项： 1）旧版软件除顶层外，斜梁上下端标高都不应超过本层结构标高。对于体育场馆等越层斜梁，应按楼层分段输入。新版软件允许布置越层斜梁，即上层斜梁可以跨越数层与下层的梁或墙相交，但在交点处应人工在下层梁或墙上增加节点，以确保构件链接。 2）生成坡屋面时形成的山墙或异性剪力墙，旧版不能分析，新版能。 4、斜杆只认两端节点，与其他杆件看上去相连，其实是不连系的。 Satwe计算时默认为两个端点，如果想要考虑与杆件关系，就得分段布置。 5、剪力墙之间的连梁的输入方式 ——按墙体开洞输入；按连梁设计。 ——按框架梁输入。按框架梁设计。 ●跨高比小于2.5，作为连梁设计； ●跨高比小于5，作为框架梁设计； ●跨高比小于2.5~5，由设计人员根据工程实际自行设计应当注意，剪力墙连梁是按连梁还是框架梁进行设计，不仅对连梁本身的内力和配筋计算有很大影响，对结构整体刚度、周期、位移计算也有影响。 6、剪力墙的跃层洞口建模计算新版软件通过修改墙的上、下节点标高，可以生成与楼层标高不同的错层墙，便于布置楼梯间洞口，satwe可对带洞口的错层墙正确进行墙元划分和计算。 7、柱内含多节点的情况

史上最完整pkpm使用技巧及问题归纳

PKPM技巧及问题总结目录 1. PKPM中主梁与次梁的区别 (3) 2.PKPM结构设计使用心得 (5) 3.PKPM程序学习的一些体会 (6) 4.参加pkpm学习班的笔记 (14) 5.PKPM公司论坛精华帖 (17) 6.PK/PM 问答 (32) 7. PKPM新规范版本变化笔记 (42) 8.运用PKPM软件进行无梁楼盖结构的设计 (48) 9.TAT计算模型的合理简化 (49) 10.pkpm新天地三期咨询台答问摘编 (51) 11.多层框架电算结果的人工调整 (54) 12.建筑结构(SATWE)的总信息 (55) 13. PKPM参数问题 (60)

一. PKPM中主梁与次梁的区别 ----------- --次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。 1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。当次梁输时，该房间楼板荷载被次梁分隔成若干板块，楼板荷载先传导到次梁上，该房间上次梁如有互相交叉，再对次梁作交叉梁系分析（交叉梁系仅限于本房间范围），程序假定次梁简支于房间周边，最后得出每次梁的支座反力，房间周边梁将得到由次梁围成板块传来的线荷载和次梁集中力。两种导荷方式的结构总荷载应相同，但平面局部会有差异。 2、结构计算模式的不同在PM主菜单1中输的次梁将由SATWE、TA T进行空间整体计算，次梁和主梁一起完成各层平面的交叉梁系计算分析，其它要特征是次梁交在主梁的支座是弹性支座，有竖向位移。有时，主梁和次梁之间是互为支座的关系。在PM主菜单2输入的次梁按连续梁的二维计算模式计算。计算时，次梁铰接于主梁支座，其端跨一定铰支，中间跨连续。其各支座均无竖向位移。 3、梁的交点连接性质的不同按主梁输的次梁与主梁为刚接连接，之间不仅传递竖向力，还传递弯矩和扭矩。特别是端跨处的次梁和主梁间这种固端连接的影响更大。当然用户可对这种程序隐含的连接方式人工干预指定为铰接端。 PM主菜2输的次梁和主梁的连接方式是铰接于主梁支座，其节点只传递竖向力，不传递弯矩和扭矩。对于其端跨计算支座弯距一定为0。 4、梁支座负弯矩调幅的不同在SATWE、TA T计算时对PM主菜单1中输的次梁均隐含设定为“不调幅梁”，此时用
