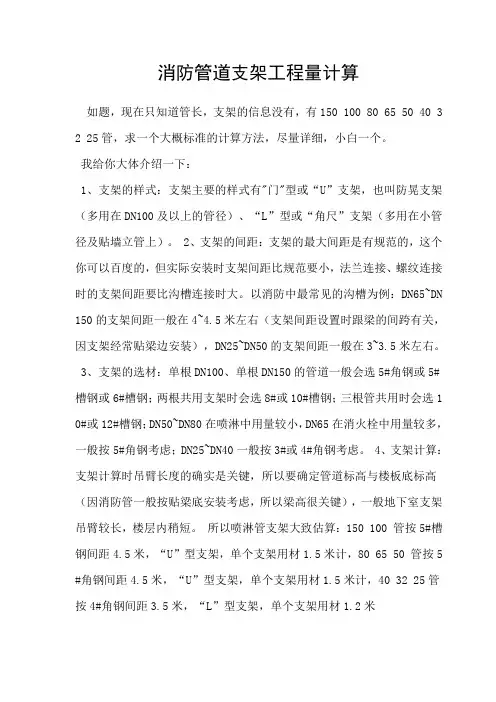

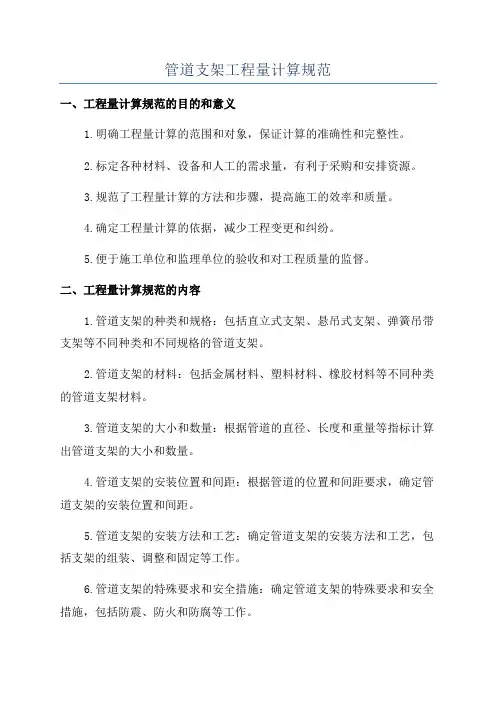

管道支架工程量计算(规范)
管道支架工程量计算（规范）
注：具体数量的计算根据实际情况排列，穿墙时应算一个支点
DN40 0.19 DN50 0.33 DN70 0.39
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
（2）室内排水立管管卡：一般每层设一个
（3）室内排水支管、横贯、管一般是悬吊在抽板下，吊架间距为1.5M
6、其他
（1）给水管道（水平管）：给水管道干管的安装一般用角钢支架或管卡固在墙上，管外皮距墙面净距30~50mm，取40mm
给水横支管：一般用管卡或钩钉固定
（2）排水管道
（1）管道设置原则：散热器支管长度>1.5m时，设管卡或钩钉；采暖立管管卡：层高=<5m，每层设一个层高>5m，每层设两个
（2）管道支架数量的计算
立管支架：按层计算
水平管支架：a、固定支架：按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量
工程量计算公式及规则
土石方工程量计算公式 土石方工程 一、人工平整场地: S=S底+2*L外+16 二、挖沟槽: 1. 垫层底部放坡: V=L*(a+2c+kH)*H 2. 垫层表面放坡 V=L*{(a+2c+KH1)H1+(a+2c)H2} 三、挖基坑(放坡) 方形: V=( a+2c+KH)* ( b+2c+KH)*H+1/3*K2H3 圆形: V=∏/3*h*(R2+Rr+r2) 放坡系数 类别放坡起点人工挖土机械挖土 坑内作业坑上作业 一、二类别 1.20 1：0.5 1：0.33 1：0.75 三类土 1.50 1：0.33 1：0.25 1：0.67 四类土 2.00 1：0.25 1:0.10 1：0.33 土石方工程 1.0.1 计算土石方工程量前，应确定下列各项资料； 1 土石方工土壤及岩石类别的划分，依照工程勘测资料与《计价规范》表A1.4-1《土壤及岩石(普氏)分类表》对照后确定； 2 地下水位标高及排(降)水方法； 3 土方、沟槽、基坑挖(填)起止标高、施工方法及运距； 4 岩石开凿、爆破方法、石碴清运方法及运距； 5 其他有关资料。 1.0.2 土方工程 1 平整场地： 1)平整场地工程量，按设计图示尺寸以建筑物首层面积计算。
2)平整场地是指建筑场地挖、填土方厚度在±30cm以内及找平。挖、填土方厚度超过±30cm以外时，按场地土方平衡竖向布置图另行计算。 2 挖土方按设计图示尺寸以体积计算。 3 挖基础土方按设计图示尺寸以基础垫层底面积乘以挖土深度计算。 4 沟槽、基坑划分： 凡图示沟槽底宽在3m以内，且沟槽长大于槽宽三倍以上的为沟槽； 凡图示基坑底面积在20m2以内的为基坑； 凡图示沟槽底3m以外，坑底面积20m2以外，平整场地挖土方厚度在±30cm以外，均按挖土方计算。 5 挖沟槽、基坑需支挡土板时。挡土板面积，按槽、坑垂直支撑面积计算，支挡土板后，不得计算放坡。 6 挖沟槽长度，外墙按图示中心线长度计算；内墙按图示基础底面之间净长线长度(即基础垫层底之间净长度)计算；内外突出部分(垛、附墙烟囱等)体积并入沟槽土方工程量内计算。 7 地下室土方大开挖后再挖地槽、地坑，其深度以大开挖后土面至槽、坑底标高计算，加垂直运输和水平运输；如室外地面发生水平运输，则另计一次水平运输。 8 人工挖土方深度超过1.5m时，按表一增加工日。 表一 人工挖土方超深增加工日表 ┏━━━━━┯━━━━┯━━━━┯━━━━┓ ┃深度(以内)│2m │4m │6m ┃ ┠─────┼────┼────┼────┨ ┃工日/100m3│ 4.72│ 14.96│ 22.24┃ ┗━━━━━┷━━━━┷━━━━┷━━━━┛
管道支架制作安装施工方案
目录 一、综合说明 (2) 二、施工技术措施 (3) 1、工艺流程 (3) 2、技术措施 (3) 三、安全管理措施 (14) 四、环境管理措施 (15) 五、质量保证措施 (16)
一、综合说明 1、保证按要求进行施工，并在所有方面令业主感到满意，遵守业主所有合理的指示和要求。 2、组织落实：由公司主管经理亲自担任工程总指挥，由优秀的项目经理担任本工程的项目经理，我公司将派出达到国内先进水平的队伍参与管理和施工。 3、质量目标：达到一次性验收合格，确保工程质量达到合格。 4、安全目标：达到无工伤、无事故、无险情，搞好文明施工。
、施工技术措施1、工艺流程 图1施工流程图2、技术措施 2.1旧支架、支架基础 2.1.1立柱拆除: 钢管立柱的拆除，拆除时采取装载机配合，随拆、随装、随运, 及时清扫 2.1.2基础拆除： 用于支架承重的砼基础也需及时破除，砼基础破除时，可在白天利用风镐等
设备将基础凿出。 2.2、管道支架制作规定 2.2.1管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。 2.2.2支架底板及吊架弹簧盒的工作面应平整。 2.2.3管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。 2.2.4制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。 2.2.5管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。 2.3、支架制作 2.3.1施工前准备 1.工艺文件的编制。按照《钢结构施工与验收规范》要求编制详细的加工、制造、施焊、预装、涂装工艺。 2.焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂、焊接规范后编制焊接工艺卡。 3.焊工考试及资格确认。 4.探伤人员的资格确认。 劳动人员进场计划如下表:
管道铺设 工程量计算规则及说明
管道铺设工程量计算规则及说明 一、本章工作内容包括缸瓦(陶土)管、混凝土管、镀锌管、铸铁管、钢管、直埋式预制保温管、塑料管安 装、砌筑渠道、混凝土渠道、套管内铺设管道、管道架空跨越、管道焊口无损探伤及各种管道基础、渠道基础、管道接口、管道试压、消毒冲洗。 二、混凝土管道基础、管道铺设、管道接口，是依据06MS201《市政排水管道工程及附属设施标准图集》。适用于市政工程雨水、污水及合流混凝土排水管道工程。 三、D300mm～D700mm混凝土管铺设分为人工下管和人机配合下管，D800mm～D2400mm为人机配合下管。 四、如在无基础的槽内铺设管道，其人工、机械乘以系数1.18。 五、如遇有特殊情况，必须在支撑下串管铺设，人工、机械乘以系数1.33。 六、若在枕基上铺设缸瓦(陶土)管，人工乘以系数1.18。 七、实际管座角度与本计价定额不同时，采用非定型管座相应项目。 八、企口管的膨胀水泥砂浆接口和石棉水泥接口适于360°，其他接口均是按管座120°和180°列项的。如管座角度不同，按相应材质的接口做法，以管道接口调整表进行调整(见 下表)： 管道接口调整表 ┌───┬─────────────┬─────┬────────────┬─────┐ │序号│项目名称│实做角度│调整基数或材料│调整系数│ ├───┼─────────────┼─────┼────────────┼─────┤ │ 1 │水泥砂浆抹带接口│ 90°│ 120°定额基价│ 1.330 │ ├───┼─────────────┼─────┼────────────┼─────┤ │ 2 │水泥砂浆抹带接口│ 135°│ 120°定额基价│ 0.890 │ ├───┼─────────────┼─────┼────────────┼─────┤ │ 3 │钢丝网水泥砂浆抹带接口│ 90°│ 120°定额基价│ 1.330 │ ├───┼─────────────┼─────┼────────────┼─────┤ │ 4 │钢丝网水泥砂浆抹带接口│ 135°│ 120°定额基价│ 0.890 │ ├───┼─────────────┼─────┼────────────┼─────┤ │ 5 │企口管膨胀水泥砂浆抹带接口│ 90°│计价定额中1:2水泥砂浆│ 0.750 │
管道支架制作安装实用标准要求规范-管道支架要求规范
管道支架制作安装标准规 一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 L30×30 ≤DN25 δ=6 100×100 M8×80 L40×40 DN32~DN50 δ=8 110×110 M10×85 2、龙门式
龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30×30 ≤DN25 M8×80 适用于Ⅰ型 L40×40 DN32~DN80 M10×85 适用于Ⅰ型 30 5～10 （根据角钢大小而 选定，其余倒角类同。）
L50×50 DN100~DN150 M12×100 适用于Ⅰ L30×30 DN25~DN50 M8×80 适用于Ⅱ L40×40 DN60~DN150 M10×85 适用于Ⅱ 4、水平式支架 I型：水平龙门式 20-30 Ⅱ型：水平单支角钢组合式 （两角钢距离可根据 水平长度移动准确后 焊接。） 水平式支架材料适用表 支架型材适用管道支架底板膨胀螺栓备注L40×40 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40 ≤DN50 M10×85 适用Ⅱ型L50×50 DN60~DN100 M10×100 适用Ⅱ型
工程量计算规则及常见图形公式汇总
工程量计算规则公式汇总[图片] 工程量计算规则公式汇总 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。 （2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土
（1）、清单规则：挖基础土按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土量。当需要放坡时，应将放坡的土量合并于总土量中。 2、开挖土计算法 （1）、清单规则： ①、计算挖土底面积： 法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土的体积：土体积＝挖土的底面积*挖土深度。 （2）、定额规则： ①、利用棱台体积公式计算挖土的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。如下图 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。 用同样的法计算S中和S下
管道支架及吊架施工方案
一、支吊架的设置原则 常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省钢材。 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。二、施工工艺： 本工程综合管线较多，支吊架形式类别、工艺要求复杂。 2.1.穿墙管线横梁安装的说明及分类；
? 立管的底部和各层管道分支水平管处应设置固定支架。 ? 支架的间距按3-3.9米考虑（根据层高）。楼层≥5米左右应考虑两个支 架并均称安装。 ? 排水（机制铸铁）中水源水管、铜管应单独考虑支架间距的设置。在综 合支架之间增加活动支架。 2.2.1.2单立管固定； a) 当管道≤DN150的生活给水（冷水）、直饮水、中水、排水、雨水、透气及消 防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。≥DN200的单管可按形式二设置支架。 1.50-1.80米 钢 管角钢支架 单立管（刚性）固定形式立面 一 4.0米 膨胀螺栓 墙体或柱 抱 卡墙体或柱 膨胀螺栓 单立管（刚性）固定形式立面二 槽 钢钢 管1.50-1.80米 抱 卡 单立管（刚性）固定形式二平面 钢 管 楼板面 膨胀螺栓 钢板槽 钢 抱 卡

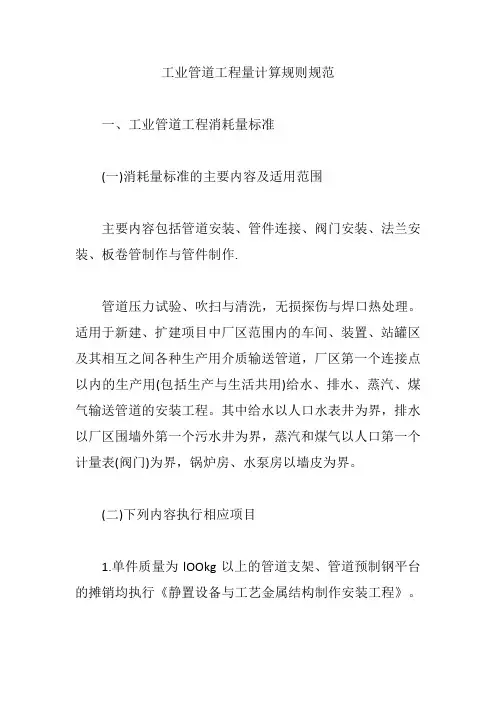

最新工艺管道工程量计算规则
工艺管道工程量计算 规则
工艺管道安装工程工程量计算规则 定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。因此在编制预算时，定额的应用中，尽量套用定额。没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。 1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。如脚手架、超高费。 2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。 3、定额项目内未计价材料，量的表现形式。定额中括号内的数字，也称主材，其中包括施工损耗。 一、工艺管道工程定额编制 (一)厂、站工艺管道适用于： 1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道。 2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。 工艺管道与其他管道界限划分：
(1)与油气田管道：应以施工图标明的站、库分界线划分。如果施工图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。 (2)与长输管道：应以进站第一个阀池为界。 (3)与给水管道：以入口水表井阀池为界。 (4)与排水管道：以出厂围墙第一个污水井为界。 (5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。 (6)独立的锅炉房、水泵房以外墙皮1.5m为界。 3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。 4、厂站工艺管道压力等级管道类别的划分： 低压0
管道支架制作安装标准91703
管道支架制作安装标准 一、编制说明 管道安装在医用气体安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道 的承重流向及观感。目前各实施项目中制安的各种管道支架， 各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观 感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定我公司管道支吊架的 统一标准做法，目的使在医用气体管道支架制安达到标准化， 统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 L30×30×4≤DN25δ=6 100×100M8×80 L40×40×5DN32~DN50δ=8 110×110M10×85
2、 龙门式 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 30 5～10 （根据角钢大小而 选定，其余倒角类同。）
单支角钢式支吊架材料适用表 支架型材适用管道膨胀螺栓备注 L30×30×4≤DN25M8×80适用于Ⅰ型L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于ⅠL30×30×4DN25~DN50M8×80适用于ⅡL40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200则用槽钢型支架。 4、水平式支架 I型：水平龙门式 20-30
工程量计算公式规则汇总模板
直线内插法 也就是已知A1、A2、B1、B2、C1求C2,在C2单元格里输入: =(B2-A2)/(B1-A1)*(C1-A1)+A2 即可,使用时可直接将上一行复制到C2格内。 圆的周长=2πr 弧是圆的一部分, 因此 弧长=圆的周长*( 弧所正确圆心角度数/360°) =2πr*圆心角/360° 因为2π=360° 因此 扇形圆心角=弧长/半径 所得单位是弧度数,要换为角度数 圆面积=r2π半径*半径*π圆周长2乘以πR 圆形公式是: S=πR2(π是圆周率约等于3.14、R2是半径的平方) 扇形是圆的一部分, 因此扇形面积=半径×半径×圆周率×圆心角度数÷360 公式是: S=n/360πR2 ( 2) S=1/2LR
( L是弧长, R是半径n是圆心角) L=2π r n/360°=π r n/180°(r=半径*n=圆弧的角度的绝对值) 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 ( 1) 清单规则: 按设计图示尺寸以建筑物首层面积计算。 ( 2) 定额规则: 按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 ( 1) 清单规则的平整场地面积: 清单规则的平整场地面积＝首层建筑面积 ( 2) 定额规则的平整场地面积: 定额规则的平整场地面积＝首层建筑面积 3、注意事项 ( 1) 、有的地区定额规则的平整场地面积: 按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算, 然后与底层建筑面积合并计算; 或者按”外放2米的中心线×2=外放2米
面积”与底层建筑面积合并计算。这样的话计算时会出现如下难点: ①、划分块比较麻烦, 弧线部分不好处理, 容易出现误差。 ②、2米的中心线计算起来较麻烦, 不好计算。 ③、外放2米后可能出现重叠部分, 到底应该扣除多少不好计算。 ( 2) 、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量, 每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 ( 1) 、清单规则: 挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 ( 2) 、定额规则: 人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽, 槽底长和宽是指混凝土垫层外边线加工作面, 如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时, 应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法
最新压力管道支吊架的安装要求教学内容
压力管道支吊架的安装要求 ①管道支吊架的安装应符合设计文件的规定。不锈钢和钛管道安装时应防止铁 离子污染，在碳钢支吊架与不锈钢或钛管接触处应用与管子相同的材料或非金属材料隔 离。非金属材料与不锈钢接触时，其氯离子含量不得超过50×10-6。 ②管道安装时，应及时进行支吊架的固定和调整工作。支吊架位置应正 确，管子和支承面接触应良好。导向支架和滑动支架的滑动面应无歪斜和卡涩现象。 ③无热位移的管道吊架其吊杆应垂直安装；有热位移的管道吊架其吊点应设在 位移的相反方向，按位移值的1／2偏位安装。两根热位移方向相反或位移值不等的管道不得同时使用同一吊杆。 ④固定支架应在补偿装置预拉伸或预压缩前固定。导向支架或滑动支架的滑动 面应洁净平整，不得有歪斜和卡涩现象。 ⑤不得在无补偿装置的热管道直管段上同时安装两个及以上固定支架。 ⑥弹簧支、吊架的弹簧安装高度应按设计文件规定进行调整。弹簧支架的临时 固定件应待系统安装、试压、隔热完毕后方可拆除。弹簧支、吊架的安装调整应注意下列事项： a．弹簧刻度铭牌朝向应处于便于观测的位置，同时弹簧定位销要朝向便于拆除 的位置。
b．在安装前调整弹簧调整螺栓高度，使其位于行程中部，便于以后调整。弹簧支吊架制作偏差应由支架及吊杆来调整，不得使用弹簧调整螺栓调节。 c．管道水联运后应将弹簧锁定销拆除，将弹簧调整到设计规定值并作好调整记录。 ⑦支吊架的固定必须牢固，支吊架的焊接应由合格焊工施焊，并不得有漏焊、 欠焊或焊接裂纹等缺陷。管道与支架焊接时，管道不得有咬边、烧穿等现象。 ⑧不得在滑动支架底板处临时点焊定位。仪表及电气的支撑件不得焊在活动支 架上。 ⑨从有热位移的主管引出小直径的支管时，支管的支架类型和结构应符合设计 要求，并不应限制主管的位移。 ⑩管道的固定支架、导向支架和滑动支架的安装位置应符合设计规定，其允许偏差见表5—34。 表5—34 固定支架、导向支架和滑动支架安装的允许偏差 mm
工艺管道安装工程量计算规则规范
工艺管道安装工程量计算规则规范 ——小蚂蚁算量工厂小蚂蚁算量工厂总结了一下工艺管道安装工程量得计算规则规范,详细得整理了相关得计算规则,相信大家都明白,计算规则规范就是工程量计算得前提标准,它得重要性不言而喻,如果计算规则规范不清楚,计算出来得结果自然就是错误得,所有这个计算规则规范很重要。 一、管道安装 1、各种管道安装,均按设计管道材质压力,以延伸"米"为计量单位计算,不扣除各种管件及阀门所占得长度。 定额中规定管道压力等级得划分:低压:0 二、管件连接 1、各种成品管件安装,均按设计得不同压力、材质、规格、种种以及连接型式等,分别以"件"为计量单位。螺纹管件数量,如施工图规定不明白时,可按该册定额附录"碳钢管螺纹接口管件含量表"计算。螺纹管接头连接,已包括在管道安装定额内,失再套用管件连接定额,但螺纹管接头得材料应另计。 2、管件制作,按设计得不同压力、材量、规格、品种,分离以"个"为计量双位,按"管件制作"定额。管件安装以"件"为计量单位,套用安装相应定额。 3、各种管件在现场补眼接三通、摔造同径管,应按不同压力、材质、规格,不同品种综分以"件"为计量单位,套用管件衔接相应定额,不另计安装费。挖眼接收三通干线管径大于次管径1/2时(属于直管衔接,其焊口包括在弯管安装内),不计算管件工程量;在管下挖眼焊接管接尾,凹台、盲板等配件,按其配件管径计算管件工程量。 管道支架制作安装标准 Jenny was compiled in January 2021 一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 L30×30×4≤DN25δ=6 100×100M8×80 L40×40×5DN32~DN50δ=8 110×110M10×85 2、龙门式 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、 单支角钢支架 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30×30×4 ≤DN25 M8×80 适用于Ⅰ型 L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型 L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于Ⅱ L40×40×5 DN60~DN150 M10×85 适用于Ⅱ 注：如≥DN200则用槽钢型支架。 30 5～（根据角钢大小而选定，其余倒 角类同。） 斜屋面、工程量计算规则及 公式 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII 斜屋面、工程量计算规则及公式 2017-09-20广联达客服 1、平屋面工程量 （1）屋面面积；（2）找平层；（3）保温层；（4）屋面卷材防水；（5）铁皮；（6）UPVC雨水斗；（7）铸铁落水口；（8）UPVC弯头；（9）排水管。 2、屋面工程量计算方法 （1）屋面面积瓦屋面、型材屋面（包括挑檐部分）均按设计图示尺寸水平投影面积乘以屋面坡度系数（见屋面坡度系数表）以斜面积计算。 ①不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟等所占面积。 ②屋面小气窗出檐与屋面重叠部分的面积不增加，但天窗出檐部分重叠的面积计入相应的屋面工程量内。 ③瓦屋面的出线、披水、稍头抹灰、脊瓦加腮等工、料均不另计算。 （2）屋面防水面积屋面卷材防水、屋面涂膜防水按设计图示尺寸按面积以平方米计算。 ①斜屋顶（不包括平屋顶找坡）按图示尺寸的水平投影面积乘以屋面坡度延尺系数按斜面积以平方米计算，平屋顶按水平投影面积计算，由于屋面泛水引起的坡度延长不另考虑。 ②不扣除房上烟囱、风帽底座、风道、屋面小气窗和斜沟所占面积，其根部弯起部分不另计算。 ③屋面的女儿墙、伸缩缝和天窗等处的弯起部分，并入屋面工程量内。天窗出檐部分重叠的面积应按图示尺寸，以平方米计算，并入卷材屋面工程内。如图纸未注明尺寸，伸缩缝、女儿墙可按25cm，天窗处按50cm计算。 ④涂膜屋面的工程量计算同卷材屋面。涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分隔缝，以延长米计算。 （3）屋面抹水泥砂浆找平层的工程量与卷材屋面相同 （4）屋面保温层的工程量与卷材屋面相同。 （5）屋面工程量中铁皮、UPVC雨水斗，铸铁落水口，铸铁、UPVC弯头、短管，铅丝网球按个计算。 （6）屋面排水管按设计图示尺寸以展开长度计算。如设计未标注尺寸，以檐口下皮算至设计室外地平以上15cm为止，下端与铸铁弯头连接者，算至接头处。 一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、 角钢类支吊架的制安 1、 倒吊式： 倒吊式支吊架材料适用表 吊架钢材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25 δ=6 100×100 M8×80 L40×40×5 DN32~DN50 δ=8 110×110 M10×85 2、 龙门式 龙门式支吊架材料适用表 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 30 5～10 （根据角钢大小而 选定，其余倒角类同。） L40×40×5 DN50~DN150 δ=8 110×110 M10×85 3、单支角钢支架 单支角钢式支吊架材料适用表 支架型材适用管道膨胀螺栓备注L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型 L50×50×6 DN100~DN150 M12×100 适用于Ⅰ L30×30×4 DN25~DN50 M8×80 适用于Ⅱ L40×40×5 DN60~DN150 M10×85 适用于Ⅱ 4、水平式支架 I型：水平龙门式 20-30 Ⅱ型：水平单支角钢组合式 工艺管道安装工程工程量计算规则定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。因此在编制预算时，定额的应用中，尽量套用定额。没有特殊情况不要任意修改定额，若需编制补充定额，须经有关部门的审批方可使用。 1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包 括本册定额的适用范围，定额的编制原则，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。如脚手架、超高费。 2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应 用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。 3、定额项目内未计价材料，量的表现形式。定额中括号内的数字， 也称主材，其中包括施工损耗。 一、工艺管道工程定额编制 (一)厂、站工艺管道适用于： 1、井场、计量间及厂区范围内的车间、装置、站、罐区及其相互之 间各种生产用介质输送管道。 2、厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸 汽、煤气输送管道。 工艺管道与其他管道界限划分： (1)与油气田管道：应以施工图标明的站、库分界线划分。如果施工 图没有明确界限，应以站库围墙(或以站址边界线)外出2米为界。 (2)与长输管道：应以进站第一个阀池为界。 (3)与给水管道：以入口水表井阀池为界。 (4)与排水管道：以出厂围墙第一个污水井为界。 (5)与蒸汽和煤气管道均以进厂第一个计量表或阀门（阀池）为界。 (6)独立的锅炉房、水泵房以外墙皮1.5m为界。 3、厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。 4、厂站工艺管道压力等级管道类别的划分： 低压0 、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 2、龙门式 倒吊钢板 单支角钢式支吊架材料适用表 支架型材 适用管道 膨胀螺栓 备注 L30 x 30 x 4 < DN25 M8 x 80 适用于I 型 L40 x 40 x 5 DN32~DN80 M10 x 85 适用于I 型 支架型材 适用管道 倒吊钢板 膨胀螺栓 L30 x 30X 4 L50 X 50 X 6 DN100~DN150 M12 X 100 适用于I L30 X 30 X 4 DN25~DN50 M8 X 80 适用于I L40 X 40 X 5 DN60~DN150 M10 X 85 适用于I 注：如》DN200则用 槽钢型支架。 4、水平式支架 I 型：水平龙门式 水平式支架材料适用表 支架型材 适用管道 支架底板 膨胀螺栓 备注 L40 X 40X 5 DN65~DN80 5 =8 110X 110 M10 X 85 适用1型 L40 X 40X 5 < DN50 M10 X 85 适用I 型 L50 X 50X 6 DN60~DN100 M10X 100 适用I 型 1 1':-（两角钢距离可根据 II 型：水平单支角钢组合式 水平长度移动准确后 焊接。） 工程量计算规则公式汇总 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 (1清单规则:按设计图示尺寸以建筑物首层面积计算。 (2定额规则:按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 (1清单规则的平整场地面积:清单规则的平整场地面积=首层建筑面积 (2定额规则的平整场地面积:定额规则的平整场地面积=首层建筑面积 3、注意事项 (1、有的地区定额规则的平整场地面积:按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算,然后与底层建筑面积合并计算;或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点: ①、划分块比较麻烦,弧线部分不好处理,容易出现误差。 ②、2米的中心线计算起来较麻烦,不好计算。 ③、外放2米后可能出现重叠部分,到底应该扣除多少不好计算。 (2、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量,每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 (1、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 (2、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指混凝土垫层外边线加工作面,如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。 当需要放坡时,应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 (1、清单规则: ①、计算挖土方底面积: 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算(按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。 方法二、分块计算垫层外边线的面积(同分块计算建筑面积。 ②、计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。 (2、定额规则: ①、利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积。如下图 S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等。 工业管道安装工程量计算规则与说明 定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。因此在编制预算时，定额的应用中，尽量套用定额。没有特殊情况不要任意修改定额，若需编制补充定额，需经有关部门的审批方可使用。 1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制依据，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。如脚手架、超高费。 2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。 3、定额项目内未计价材料，量的表现形式。定额中括号内的数字，也称主材，其中包括施工损耗。 一、工艺管道工程定额编制册说明 1、第六册《工艺管道工程》适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道的安装工程。厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。其中给水以入口水表井阀池为界；排水以厂区围墙外第一个污水井为界；蒸汽和煤气以进厂第一个计量表或阀门为界。锅炉房、水泵房以墙皮为界。 2、下列内容执行其他册相应定额： ①单件重100kg以上的管道支架、管道预制钢平台的搭拆执行第五册 《静止设备与工艺金属结构制作安装工程》。 ②管道和安装支架的喷砂除锈、刷油、绝热防腐蚀、衬里等执行第十一册《刷油、防腐蚀、绝热工程》。 ③埋地管道的管沟开挖土石方和砌筑工程，执行土建工程预算定额。 ④附属在管道上的仪表部件安装、温度计扩大管制造安装、节流装置执行本章定额的有关项目。直接安装在管道上的流量计、自动阀门套用本册阀门安装定额的有关项目。 3、本定额内不包括下列内容： ①单体和局部试运转所需的水、电、蒸汽、气体、油、燃气等。 ②配合局部联动试车费。 ③管道安装完后的充气保护和防冻保护。 ④设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。 厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。 4、关于下列各项费用的规定： ①单独承担的埋地管道工程，不计取脚手架费用。 ②厂外运距超过1公里时，其超过部分的人工和机械乘以系数。 ③车间内整体封闭式地沟管道，其人工和机械乘以系数（管道安装后盖板封闭地沟除外）。 ④超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数，焊条消耗量不变，单价可以换算。 ⑤高合金钢管执行合金钢管项目，其人工和机械乘以系数，焊条消耗 工程量计算规则及公式 ： 一、平整场地：建筑物场地厚度在±30cm以的挖、填、运、找平。 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。 2、平整场地计算公式 S=（A+4）×（B+4）=S底+2L外+16 式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L 外———建筑物外墙外边线周长。 该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。二、基础土方开挖计算 开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算公式： （1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。. 其中外墙基槽长度以外墙中心线计算，墙基槽长度以墙净长计算，交接重合出不予扣除。 基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。式中： V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。 三、回填土工程量计算规则及公式 1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。 式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积 2、室回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积 主墙间净面积=S底-（L中×墙厚+L×墙厚） 式中：底———底层建筑面积；L中———外墙中心线长度；L———墙净长线长度。 回填土厚度指室外高差减去地面垫层、找平层、面层的总厚度，如右图：四、运土方计算规则及公式： 运土是指把开挖后的多余土运至指定地点，或是在回填土不足时从指定地点取土回填。土方运输应按不同的运输方式和运距分别以立方米计算。 运土工程量=挖土总体积-回填土总体积 施工技术 3.1 支吊架设置原则 3.1.1 管道支吊架的布置和类型应满足管道荷重、补偿及位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以及输送介质的温度和工作压力，并尽量简便易于制作和节省材质。 3.1.2 有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避免管道摆动。 3.2 施工工艺选择 本工程中，管道安装高度为3.5～6米。由于土建工程施工采用钢混结构，支吊架预埋铁生根很难准确把握施工位置。于是本管道工程管道的横向、立向均安装采用膨胀螺栓生根办法。 3.3 管道横向安装支吊架材料尺寸选择 本工程中的管道直径从DN15～DN700不等，因此针对管道的不同公称直径，应选择不同的管道支吊架最大间距以及不同尺寸的支吊架材料与膨胀螺栓尺寸。根据规范、图集，具体选择参数如下。 3.3.1 钢管水平安装的支吊架间距不应大于表1的规定。 3.3.2 给水、热水PPR与复合管垂直或水平安装支吊架应符合表2的规定，采用金属制作的管道支架，应在管道与支架间加衬非金属垫。 表2 塑料管及复合管管道支架的最大间距 3.3.3 对于横向支撑，保温型管道，采用膨胀螺栓生根，单管，不带斜撑（附图1）的采用表3参数进行。 表3 保温、单管、无斜撑、横向安装参数 3.3.4 对于横向支撑，保温型管道，采用膨胀螺栓生根，单管，带斜撑（附图2）的采用表4参数进行。管道支架制作安装标准
