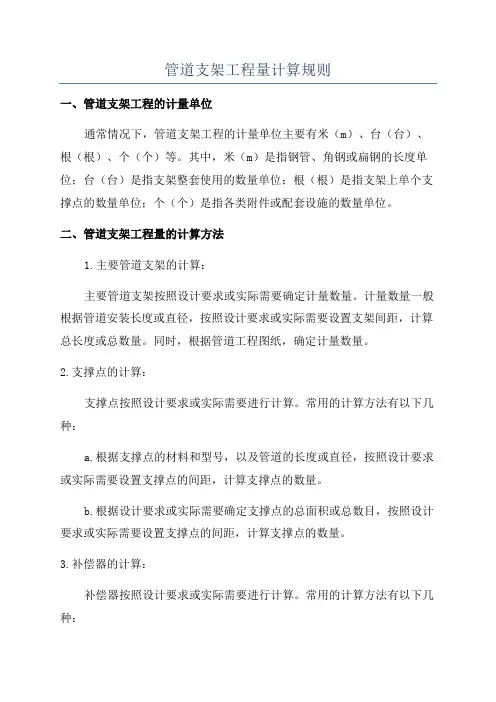

管道支架工程量计算

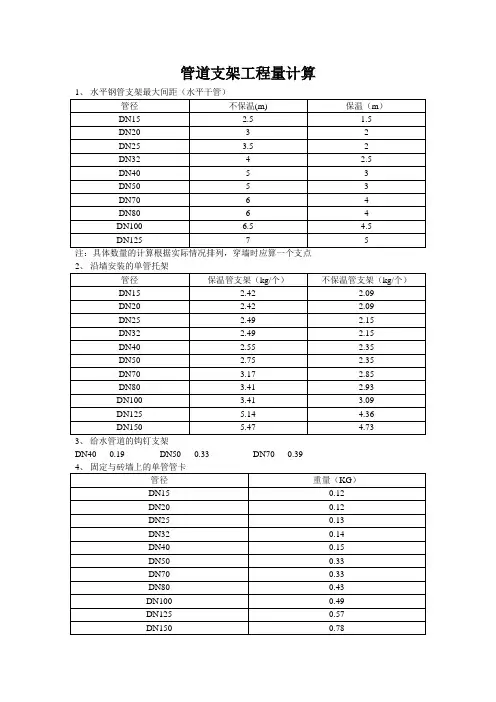

管道支架工程量计算（规范）
注：具体数量的计算根据实际情况排列，穿墙时应算一个支点
DN40 0.19 DN50 0.33 DN70 0.39
5、管卡设置要求.
(1)室内给水管道立管管卡
屋高=<5m,每层设一个
>5m,每层设两个
（2）室内排水立管管卡：一般每层设一个
（3）室内排水支管、横贯、管一般是悬吊在抽板下，吊架间距为1.5M
6、其他
（1）给水管道（水平管）：给水管道干管的安装一般用角钢支架或管卡固在墙上，管外皮距墙面净距30~50mm，取40mm
给水横支管：一般用管卡或钩钉固定
（2）排水管道
（1）管道设置原则：散热器支管长度>1.5m时，设管卡或钩钉；采暖立管管卡：层高=<5m，每层设一个层高>5m，每层设两个
（2）管道支架数量的计算
立管支架：按层计算
水平管支架：a、固定支架：按图示数量计算
b 、单管活动支架数量=管子的长度/最大支架间距---该段固定支架的数量
c、多管活动支架数量=多段管段长度/较细管最大支架间距----该段固定支架数量
给排水定额及套用及工程量及计算
给排水、采暖、燃气工程 一、室给水管道定额的套用及工程量的计算 工程量计算总的顺序由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。 计算要领：以管道系统为单元计算，先小系统，后相加为全系统；以建筑平面特点划片计算。用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。 （一）、室给水管道工程量的计算 1、管道均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。 室外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。 2、镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额，不得另行计算。 3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个”为计量单位。 4、刚性防水翼环制作安装按主管公称直径以“个”为计量单位。 5、铸铁法兰（螺纹连接）与碳钢法兰（焊接），以“个”为计量单位。 6、管道支架制作安装，室管道公称直径32mm以下的安装工程已包括在，不得另行计算。公称直径32mm以上的，可另行计算。 管道支架制作安装

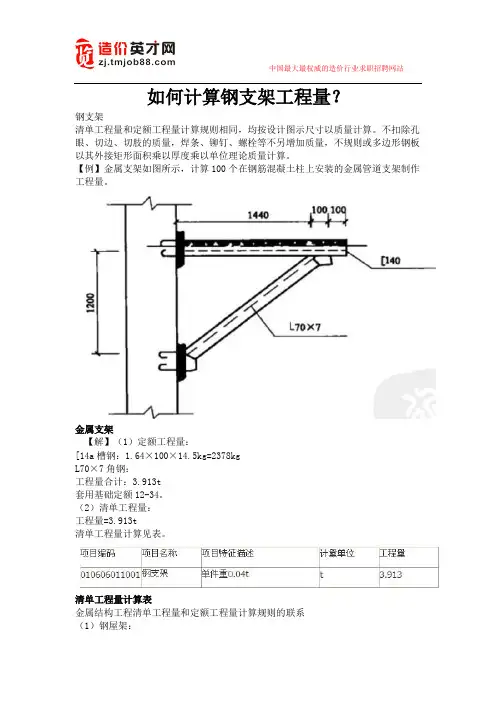

DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。型钢为未计价材。 支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算。管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额。计算管道支架制作安装时，首先要弄清楚在哪些地设支架，设几个支架，支架重量怎么计算等。给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算。 管道支架的个数计算： 支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1 取整）。 管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量） 7、各种伸缩器制作安装，均以“个”为计量单位。形伸缩器的两臂，按臂长的两倍合并在管道长度计算。 8、管道消毒、冲洗、压力试验，均按管道长度以“m”为计量单位，不扣除阀门、管件所占的长度。 9、管道人工挖土，区分不同管径、不同深度，以“m”或“m3”为计量单位。 （二）、室给水管道定额的套用 按管道的安装部位（室、室外），材质（镀锌管、焊接钢管、承插铸铁给水管），接口式（丝接、焊接、法兰接口）分类别，以管径大小规格分档次套用定额子目。 管道安装定额均按公称直径分列子目。
管道支吊架设计及计算
浅谈管道门字型支吊架的设计及计算 【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进 行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。 【关键词】 管道布置 管道跨距 管架分析 管架内力计算 一、 管道的布置 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维 修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距） 不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布 置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使 管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、 机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支 撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免 时应根据操作、检修要求设置放空、放净。 二、 管架跨距 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max =
管道支吊架设计及计算
【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进 行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。 【关键词】 管道布置 管道跨距 管架分析 管架内力计算 一、 管道的布置 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维 修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距） 不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布 置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使 管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、 机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支 撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免 时应根据操作、检修要求设置放空、放净。 二、 管架跨距 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max = L max ——管架最大允许跨距（m ）
管道工程量计算规则【最新版】
管道工程量计算规则1、工程量计算顺序 工艺管线工程量计算尽量以以下顺序计算：管道安装 管件安装 阀门安装 法兰安装 管道压力试验 无损探伤及焊口热处理 管道支架制作安装 管口充氩保护、套管制作安装
设备安装(泵、电机等) 2、管道安装 2.1 压力等级：低压0 中压1.6 高压10。 2.2 连接方式：电弧焊、氩弧焊、氩电联焊、螺栓连接、埋弧自动焊、氧乙炔焊、热风焊、承插粘接等 2.3 工程量计算：工艺管线以施工图纸标明的延长米计算，不扣除管件、阀门、法兰长度，主材消耗量是扣除管件、阀门、法兰长度后加损耗的量。方型补偿器不单独提取工程量，工程量包含在管道工程量及管件工程量中。 3、管件安装 3.1 管件种类：弯头、三通、异径管、管帽(盲板)、管接头、挖孔制三通;
3.2 各种管件连接均按压力等级、材质、连接方式以10个(个也行)为单位计算工程量，主管上挖眼制三通应以管件安装计算工程量，如：挖眼制三通DN500*350 20 个 2.5MPa，不另计主材费，挖眼制三通支线管径小于主管径1/2时，不计算管件工程量，若支管线较短相当于管接头及凸台时，应按配件管径计算工程量(相当于管件); 3.3 对于仪表而言，管道开孔不计算工程量，以预留考虑，但压力表表弯制作，凸台制作安装、温度计扩大管制作安装应分别计算工程量，均以个为单位，应注明管径大小; 3.4 焊接盲板工程量以“个”为单位，执行管件连接乘以系数0.6(造价用)。 4、阀门安装 4.1 应注明压力等级、规格型号、安装方式(法兰连接、焊接、螺纹连接等)，以个为单位;
4.2 各种法兰及阀门安装的配套法兰安装应分别计算工程量，螺栓、透镜垫的安装费已包括在定额内，本身材料费应另行计算，在阀门安装或法兰安装工程量后提供其数量(主材费不计的可以不予考虑); 4.3 直接安装在管道上的仪表流量计应归入阀门安装中，以个为单位，执行阀门安装乘以系数0.7(造价用)。 5、法兰安装 5.1 法兰安装应按照不同压力、材质、规格和种类以“副”为计量单位，1副=2片，配法兰的盲板应提供数量，但只计算主材费。 6、管道压力试验、吹扫与清洗 6.1 管道压力试验、吹扫与清洗按不同压力、规格不分材质以100m或m为计算单位; 6.2 临时用空压机、水泵作功进行试压、吹扫、清洗管道连接临时管线、盲板、阀门、螺栓等材料摊销量不用计算。管道之间的串通临时管口及管道排放口至排放点的临时管，其工程量应按施工方案另
给排水工程量计算方法总结
给排水工程量计算方法总结 一、主要分项工程内容 1、给水工程 1.1、室内给水管网； 1.2、给水附件； 1.2.1、控制附件 1.2.2、配水附件 1.3、支架，套管，法兰。 2、排水工程 2.1、排水管网；
2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。）注：地面扫除口是未计价材料，需要单独列项。 2.3、土建类配件。 3、卫生设备 4、零星类土建工程 二、室内给水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（检查井、阀门井、水表井或外墙皮1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心； 3.3、以室内内墙皮为准。
4、注意：管道与设备的分界线，以标准图为准。 三、排水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（排水检查井或外墙皮1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心。 4、注意：管道与设备的分界线，以标准图为准。 注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准； 四、计算 1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）
2、管道垂直长：系统图（用标高计算） 3、给水附件： 3.1、控制附件：阀门等 3.2、配水附件：水龙头等。 4、套管： 4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。 4.2、钢套管： A、执行室外焊接钢管定额，以延长米计算。 B、按被穿管径加2 号确定规格。 C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。 4.3、防水套管：执行第六册定额。
安装工程量计算方法
②排水立管的安装长度计算 排水立管的安装长度计算方法是先看立管有无变径。当有变径时，先确定变径点的位置，然后按排水系统图上的标高计算各段立管的长度。 ③排水横支管及横管的长度 排水横管的长度应按平面图上所标注的尺寸进行计算，或直接从平面图上度量。对于横支管长度，平面图不一定能准确地反映出来，因此，应按卫生器具安装详图或标准图上的尺寸计算。 ④排水立支管的安装长度计算 排水立支管是指卫生器具下面除去卫生器具成组安装已包括的排水管部分所剩余的排水短立管的长度。 排水立支管的长度应按其上下端高差计算，即按卫生器具与排水管道分界点处的标高与排水横管标高的差进行计算，当施工图所标注的尺寸不全时，可按实际情况进行计算。 2.套管的制作与安装工程量 给排水工程中管道在穿越建筑物基础、楼板、墙体时，应设置套管。 钢管穿越建筑物基础、防水墙体顶板时，应做防水套管，其直径应比管道的公称直径大两个号，执行第六册《工业管道工程》第八章相应的子目。计量单位为“个”。 钢管穿越楼板时，应设置钢套管，其直径应比管道的公称直径大两个号，套管顶部高出地面20mm，套管底部与楼板底面相平，套管与管道之间填封密封膏。钢套管的制作与安装计量单位为“个”。 穿越墙体及楼板的镀锌铁皮套管，其安装已包括在管道安装定额中，不得另行计算，其制作以“个”为计量单位。 3.法兰的安装
法兰安装的工程量应按其不同材质、连接方式和公称直径，分别以“副”为计量单位。 法兰的材质主要有碳钢法兰和铸铁法兰两种。 法兰与管道的连接方式主要有焊接连接和螺纹连接两种。 4.各种伸缩器的制作与安装。 均以“个”为计量单位。方形伸缩器的两臂，按臂长的两倍合并在管道安装长度内计算。 5.管道冲洗、消毒、压力试验 均按管道公称直径分档，以长度“米”为计量单位，不得扣除阀门、管件所占长度。 管道安装项目中已包括了压力试验，一般不得执行该项目。只有当遇到特殊情况，停工时间较长后再进行安装，或有特殊要求需进行二次打压试验时，才可执行该项目。 6.除锈刷油（详见第3章）。 2.3.2 管道支架的制作与安装工程量 管道支架的制作与安装只需计算室内给水管支架的制作与安装，因为铸铁排水管、雨水管、塑料排水管的安装均已包括了管卡、托架、吊架等支架的制作与安装。 管道支架的计量单位为千克（kg）。 计算管道支架的制作与安装重量时，首先要弄清支架架设的部位（支架的种类），各类支架的数量，以及每个支架的重量。 （1）支架数量的计算 支架的个数=某规格的管道长度÷该规格管道支架的间距 计算的得数有小数时就进1取整。 （2）管道支架的间距 管道支架的间距可根据管道的公称直径、是否保温按1.5m、3m、6m计算，也可按表
消防喷淋系统中的管道支吊架怎么计算的
. 消防喷淋系统中的管道支吊架怎么计算的？ 答案 自动喷水灭火系统施工及验收规范 5．1．8 管道支架、吊架、防晃支架的安装应符合下列要求： 1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5．1．8的规定。检查数量：抽查20％，且不得少于5处。 检查方法：尺量检查。 2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。 3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。 检查数量：抽查20％，且不得少于5处。 检查方法：尺量检查。 4 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。 检查数量：抽查20％，且不得少于5处。 检查方法：观察检查和尺量检查。 5 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。 检查数量：全数检查。 检查方法：观察检查和尺量检查。 6 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。 检查数量：全数检查。 检查方法：观察检查和尺量检查。 消防管道中，管道支吊架如何计算，单位KG 一根国标3 号角钢每米重量 边厚度3毫米：每米1.737KG 边厚度4毫米：每米1.786KG 一根国标4 号角钢每米重量 边厚度3毫米：每米1.852KG 边厚度4毫米：每米2.422KG 边厚度5毫米：每米2.976KG 一根国标5 号角钢每米重量 边厚度3毫米：每米2.332KG 边厚度4毫米：每米3.059KG 边厚度5毫米：每米3.770KG 边厚度6毫米：每米4.465KG .

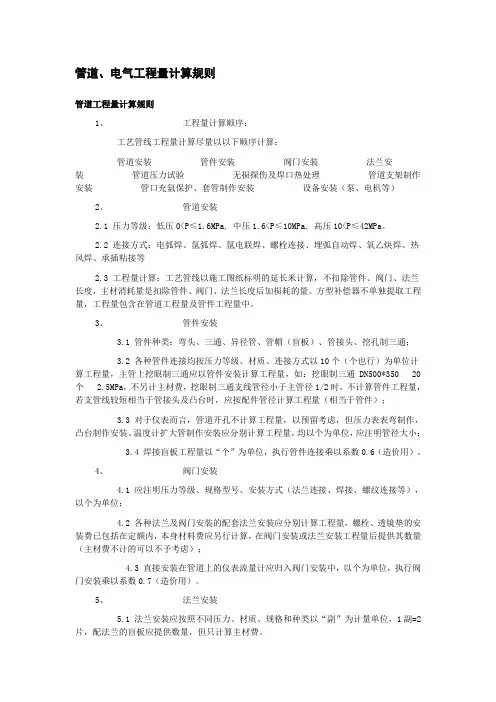

管道工程量计算规则
管道工程量计算规则 1、 工程量计算顺序： 工艺管线工程量计算尽量以以下顺序计算： 管道安装 管件安装 阀门安装 法兰安装 管道压力试验 无损探伤及焊口热处理 管道支架制作安装 管口充氩保护、套管制作安装 设备安装（泵、电机等） 2、 管道安装 2.1 压力等级：低压0
2.3 工程量计算：工艺管线以施工图纸标明的延长米计算，不扣除管件、阀门、法兰长度，主材消耗量是扣除管件、阀门、法兰长度后加损耗的量。方型补偿器不单独提取工程量，工程量包含在管道工程量及管件工程量中。 3、 管件安装 3.1 管件种类：弯头、三通、异径管、管帽（盲板）、管接头、挖孔制三通； 3.2 各种管件连接均按压力等级、材质、连接方式以10个（个也行）为单位计算工程量，主管上挖眼制三通应以管件安装计算工程量，如：挖眼制三通 DN500*350 20 个 2.5MPa，不另计主材费，挖眼制三通支线管径小于主管径1/2时，不计算管件工程量，若支管线较短相当于管接头及凸台时，应按配件管径计算工程量（相当于管件）； 3.3 对于仪表而言，管道开孔不计算工程量，以预留考虑，但压力表表弯制作，凸台制作安装、温度计扩大管制作安装应分别计算工程量，均以个为单位，应注明管径大小；
3.4 焊接盲板工程量以“个”为单位，执行管件连接乘以系数0.6（造价用）。 4、 阀门安装 4.1 应注明压力等级、规格型号、安装方式（法兰连接、焊接、螺纹连接等），以个为单位； 4.2 各种法兰及阀门安装的配套法兰安装应分别计算工程量，螺栓、透镜垫的安装费已包括在定额内，本身材料费应另行计算，在阀门安装或法兰安装工程量后提供其数量（主材费不计的可以不予考虑）； 4.3 直接安装在管道上的仪表流量计应归入阀门安装中，以个为单位，执行阀门安装乘以系数0.7（造价用）。 5、 法兰安装 5.1 法兰安装应按照不同压力、材质、规格和种类以“副”为计量单位，1副=2片，配法兰的盲板应提供数量，但只计算主材费。 6、 管道压力试验、吹扫与清洗
管道工程施工图预算工程量计算技巧
管道工程施工图预算工程量计算技巧 随着我国改革开放的深入，社会主义市场经济不断发育成熟，建筑工程造价管理体制也正由传统计划经济模式下的定额管理转向市场经济体制下的管理，而工程量的计算则成为建筑工程造价管理的重要组成部分。工程预算由两个方面组成，一是预算定额中各个工程量子目的预算单价；再就是该项工程子目的工程量。而工程量的计算则是工程预算工作的基础和重要组成部分。 1 计算顺序 确定工程量计算顺序，在划分分项工程项目的基础上，统筹考虑的原则是：先易后难。对后序工程量计算能提供依据的数据及辅助数据应一并预先算出，减少图纸翻阅次数，防止重复计算和漏算，提高计算准确性和速度。因此，确定管道工程施工图预算的自然或物理计量单位的工程量计算顺序显得尤为重要。 (1)自然计量单位的工程量计算顺序 自然计量单位的工程量计算顺序见表1: 表1自然计量单位计算顺序 按上述计算顺序计算自然计量单位的工程量，可进一步熟悉或更好地掌握具体单位工程的设计意图及系统构造，为后序和物理计量单位的工程量快速计算奠定基础。例如，采暖工程计算以"片"为单位的散热器工程量时，应分别统计总片数和总组数及布置相同、建筑开间尺寸相等的标准与非标准的立管根数，除了为计算立支管阀门和手动放风阀数量及散热器除锈刷油工程量提供依据外，又为列式快速计算立支管工程量提供了基础数据，此数据又可服务于施工预算及施工管理工作。即一次算出，多次利用，达到事牛功倍、快速计算之目的。 对于管道间或管廊内的阀门、法兰还应按规格及.数量分别加以标注"其中"字样，以便套用预算单价时执行人工费调整系数。 (2)物理计量单位的计算顺序 物理计量单位的计算顺序见表2。 表2物理计量单位计算顺序
消防管道支架工程量计算
消防管道支架工程量计算 如题，现在只知道管长，支架的信息没有，有150 100 80 65 50 40 3 2 25管，求一个大概标准的计算方法，尽量详细，小白一个。 我给你大体介绍一下： 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN 150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选1 0#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5 #角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米
工业管道安装工程量计算规则与说明
工业管道安装工程量计算规则与说明 定额是确定工程造价的依据，是由国家权威机构编制的，具有法律依据。因此在编制预算时，定额的应用中，尽量套用定额。没有特殊情况不要任意修改定额，若需编制补充定额，需经有关部门的审批方可使用。 1、熟悉定额说明：统一定额的说明分两部分，一是册说明：内容包括本册定额的适用范围，定额的编制依据，人工、机械、材料的表现形式和内容，与其它分册定额的关系等。其次是章说明：内容包括定额适用范围，定额内所包括的工序内容和不包括的内容，以及必要的数据。如脚手架、超高费。 2、熟悉统一定额的工程量计算规则：要与统一定额的编制原则、应用方法相吻合，是预算人员共同遵守的准绳，应正确理解、熟练运用。 3、定额项目内未计价材料，量的表现形式。定额中括号内的数字，也称主材，其中包括施工损耗。 一、工艺管道工程定额编制册说明 1、第六册《工艺管道工程》适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道的安装工程。厂区第一个连接点以内的生产用(包括生产与生活共用)给水、蒸汽、煤气输送管道。其中给水以入口水表井阀池为界；排水以厂区围墙外第一个污水井为界；蒸汽和煤气以进厂第一个计量表或阀门为界。锅炉房、水泵房以墙皮为界。 2、下列内容执行其他册相应定额： ①单件重100kg以上的管道支架、管道预制钢平台的搭拆执行第五册《静止设备与工艺金属结构制作安装工程》。 ②管道和安装支架的喷砂除锈、刷油、绝热防腐蚀、衬里等执行第十一册《刷油、防腐蚀、绝热工程》。
③埋地管道的管沟开挖土石方和砌筑工程，执行土建工程预算定额。 ④附属在管道上的仪表部件安装、温度计扩大管制造安装、节流装置执行本章定额的有关项目。直接安装在管道上的流量计、自动阀门套用本册阀门安装定额的有关项目。 3、本定额内不包括下列内容： ①单体和局部试运转所需的水、电、蒸汽、气体、油、燃气等。 ②配合局部联动试车费。 ③管道安装完后的充气保护和防冻保护。 ④设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。 厂站工艺管道不适用大于42MPa的超高压管道及设备本体所属管道。 4、关于下列各项费用的规定： ①单独承担的埋地管道工程，不计取脚手架费用。 ②厂外运距超过1公里时，其超过部分的人工和机械乘以系数1.1。 ③车间内整体封闭式地沟管道，其人工和机械乘以系数1.2（管道安装后盖板封闭地沟除外）。 ④超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算。 ⑤高合金钢管执行合金钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算。 5、本定额管道压力等级的划分：低压0 暖通风管工程量计算规则 一、通风管道工程量计算规则 1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。 ②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。支管长度以支管中心线与主管中心线交接点为分界点。风管长度不包括部件所占长度，其部件长度值见下表： 序号部件名称部件长度 1 蝶阀150 2 止回阀300 3 密闭式对开多叶调节阀210 4 圆形风管防火阀D+240 5 矩形风管防火阀B+240 注：D为风管外径，B为方风管外边高。 ③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。 风管制作与安装定额不包括：过跨风管的落地支架制作安装。落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。 ④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。 对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。 ⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。 ⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算： 运费＝车次数×车核定吨位×吨千米单价×里程 车次数＝加工件总质量/车次核定吨位×装载系数 装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。不足一车按一车计算。 ⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。 ⑧、薄钢钣风管中的钣材，实际要求不同时要换算，人工、机械不变。 ⑨、风管制作安装定额中发兰垫料是按各种材料品种综合考虑的，不得换算。 ⑩、整个通风系统设计采用渐缩管均匀送风者，圆形管按断面平均直径，矩形管按断面平均周长套用相应规定子目，其人工乘以系数2.5。 空气幕送风管制作安装，按矩形风管断面平均周长套用相应风管规定子目，其人工成以系数3.0，期于不变。 2、风管弯头导留片 按叶片图示面积以平方米计量。不分单叶片或香蕉形双叶片，均使用同一个子目。导留叶片面积按表格内计算如下： 单导留叶片表面积表 管高200 250 320 400 500 630 800 1000 1250 1600 2000 片面积0.075 0.091 0.114 0.140 0.170 0.216 0.273 0.425 0.502 0.623 0.755 3、帆布接头或人造革软管接头按接头长度按展开面积计算，以平方 管道安装工程定额的使用 一、《工业管道工程》（第六册） 总说明： （一） 《工业管道工程》 （GYD-206-2000 ）适用范围 《工业管道工程》 （GYD-206-2000 ）适用于新建、扩建项目中厂区范围的车间、装置、站、罐区 及其相互之间各种生产用介质输送管道， 厂区第一个连接点以内的生产用 （包括生产与生活共同） 给水、排水、蒸汽、煤气输送管道的安装工程，其中，给水以入口水表井为界，排水以厂区围墙 外第一个污水井为界，锅炉房、水泵房以墙皮为界。本定额（工艺管道）不适用于大于 的超高压管道；设备本体所高的管道、民用给排水、采暖、卫生、煤气管道以及 距 离输送管道。 （二） 下列内容执行其它相应定额 1、 单体重量在100 kg 以上的管道支架、管道预制钢平台的摊销，均执行《静置设备与工艺金属 结构制作安装工程》 。 2、 管道和安装支架的喷砂除锈、刷油漆、绝热，执行《刷油漆、防腐蚀、绝热工程》 3、 地沟和埋地管道的土石方及砌筑工程，执行《全国统一建筑工程基础定额》 （三） 本定额内不包括的内容 1 、单体和局部试运转所需的水、电、蒸汽、气体、油（油脂） 2、配合局部联动试车费。 3、 管道安装完成的保护和防冻保护。 4、 设备、材料、成品、半成品、构件等在施工现场范围以外的运输费用。 （四） 关于下列各项费用的规定 1 、脚手架搭拆费按人工费的 7%计算，其中人工工资占 25%（ 单独承担的埋地管道工程，不计取 脚手架费用 ）。 2、 厂外运距超过1km 时，其超过部分的人工和机械乘以系数 3、 车间内整体封闭式地沟管道，其人工和机械乘以系数 外）。 4、 超低碳不锈钢管项目，其人工和机械乘以系数 1.15 ， 5、 高合金钢管执行不锈钢项目，其人工和机械乘以系数 6、 安装与生产同时进行增加的费用，按人工费的 10%计 算。 7、 在有害身体健康的环境中施工增加的费用，按人工费的 10%计算。 （五） 计算规则 1 、本定额管道压力划分 低压：0< pw 1.6 Mpa ;中压：1.6 MPa 目 录 工程量通用计量规则 一． （一）给排水、采暖、燃气工程 1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮1.5m；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。 2、管道安装 1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以?°m?±为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1.3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。 2）?°卫生器具安装?±的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。（２）淋浴器的给水管道安装工程量计至阀门中心。排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。Ｂ、采用陶瓷存水弯，管长算到楼地面。（２）坐式大便器安装：管长计算到楼地面。（３）立式小便器安装：只计算其水平管道长度，立管不计。（４）挂式小便器安装：管长计算到楼地面。（５）扫除口安装：管长计算到楼地面。（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。Ｂ、带存水弯的，管长计算到楼地面下０．１Ｍ（扣除存水弯长度）。（９）洗脸盆、洗涤盆安装：Ａ、Ｓ型存水弯的，算到楼上０．１Ｍ。Ｂ、Ｐ型存水弯的，算到Ｐ弯接口点。 3). 套管安装计算：（１）刚性或柔性防水套管一般都是穿越地下式的管道才使用，一般情况不用。穿楼板套管是：穿卫生间套管高出地平5cm，套管总长25cm，其他房间2cm套管总长度20cm.穿墙与两边墙平，套管总长度30cm。设计无说明时，一般钢管穿钢套管，塑料管 给排水管道工程工程量计算及定额应用技巧 （一）给排水管道界线划分 1、给水管道（如图4-1） （1）室内管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。 （2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。 2、排水管道（如图4-2） （1）室内管道与室外管道的划分界线，是以出户第一个排水检查井为界。 （2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。 由以上的划分规定，把给排水工程划分为三部分：室内给排水工程、室外给排水工程、市政给排水工程。由于市政给排水工程属于市政工程预算的范围，本课程不涉及，下面我们就围绕室内外给排水工程预算的编制进行讲解。 （二）给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考） 1、室内给水管道安装工程量计算及定额应用 （1）工程量计算 室内给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管）、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。 管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。 （2）室内给水管道安装预算定额套用 1）定额子目范围：8-87～8-168 2）定额已包括以下工作内容： ①管道及接头零件安装； ②水压试验或灌水试验； ③室内DN32以内（包括DN32）的钢管包括了管卡及挂钩制作安装； ④钢管包括弯管制作安装（伸缩器除外）； ⑤穿墙及过楼板铁皮套管安装人工。 3）定额中不包括以下工作内容，应另行计算。 ①室内外管道沟土方及管道基础，应执行土建工程预算定额； ②管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应定额子目另计； ③室内外给水铸铁管安装，包括接头零件所需人工，但接头零件价格另计； ④DN32以上的钢管支架按管道支架另计； ⑤过楼板的钢套管的制作、安装，按室外钢管（焊接）项目计算。 4）未计价材：管子为未计价材。 2、室内排水管道安装工程量计算及定额应用 （1）室内排水管道工程量计算 管道安装工程量区分不同材质、连接方式、公称直径、接头材料分别以“m”计算，不扣除管件所占长度。 （2）室内排水管道预算定额套用 铸铁排水管、雨水管及塑料排水管均包括管卡及托吊支架、臭气帽、雨水漏斗制作安装。室内外雨水铸铁管，包括接头零件所需人工，但接头零件价格另计； 管道工程量计算规则 管道工程量计算规则 1、工程量计算顺序： 工艺管线工程量计算尽量以以下顺序计算： 管道安装管件安装阀门安装法兰安装管道压力试 验无损探伤及焊口热处理管道支架制作安装管口充氩保护、套管制作安装设备安装（泵、电机等） 2、管道安装 2.1 压力等级：低压0 、主要分项工程内容 1、给水工程 1.1、室内给水管网； 1.2、给水附件； 1.2.1 、控制附件 1.2.2、配水附件 1.3、支架，套管，法兰。 2、排水工程 2.1、排水管网； 2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。）注：地面扫除口是未计价材料，需要单独列项。 2.3、土建类配件。 3、卫生设备 4、零星类土建工程 二、室内给水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（检查井、阀门井、水表井或外墙皮 1.5m作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心； 3.3、以室内内墙皮为准。 4、注意：管道与设备的分界线，以标准图为准。 三、排水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（排水检查井或外墙皮 1.5m作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心。 4、注意：管道与设备的分界线，以标准图为准。 注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水 封（存水弯）在楼面以下，分界线以排水横管为准； 四、计算 1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算） 2、管道垂直长：系统图（用标高计算） 3、给水附件： 3.1、控制附件：阀门等 3.2、配水附件：水龙头等。 4、套管： 4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。 4.2、钢套管： A、执行室外焊接钢管定额，以延长米计算。 B、按被穿管径加2号确定规格。 C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm确定长度。 4.3、防水套管：执行第六册定额。 5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。 6、支架。除锈刷漆另计 7、水表：注意水表的组成（其中：螺纹水表包含了1个截止阀；法兰水表包含了3个截止阀，1个止 回阀） 8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住 9、其他：管道土方开挖；水磨石水池；管道支墩 管道工程工程量的计算规则及内容 一、管道工程 各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。 镀锌铁皮套管制作，以“个”为计量单位，其安装已经包括在管道安装定额内，不另计工程量。 管道支架制作安装，室内管道基本直径32mm以下的安装工程已包括在内，不另计工程量。基本直径32mm 以上的，按图示尺寸以“吨”为计量单位。 各种伸缩器制作安装，均以“个”为计量单位。方型伸缩器两臂，按臂长的两倍合并在管道长度内计算。 管道消毒、冲洗，按管道长度，不扣除阀门、管件所占长度，以延长米为计量单位。 栓类阀门安装 二、栓类阀门安装 室外消火栓，以“组”为计量单位。 水枪、水龙带及附件，按设计规定用量另行计算。 室内消火栓的水龙带长度以20m为准，超过20m时可按照设计规定调整。其他不变。 消防水泵接合器安装，定额按成套产品以“组”为计量单位。如设计要求用短管时，可另行计算其本身价 值，并列入材料表。 各种阀门安装均以” 个“为计量单位。法兰阀门安装，如仅为一侧法兰连接时，定额所列法兰、带螺帽栓及垫圈数量减半，其余不变。 低压器具水表组成与安装 三、低压器具水表组成与安装 减压器安装按高压侧的直径计算。减压器、疏水器组成安装，以“组”为计量单位。 如设计组成与定额不同时，阀门和压力表数量可按照设计需要量调整，其余不变。 给排水工程量计算方法 一、主要分项工程内容 1、给水工程 1.1、室内给水管网； 1.2、给水附件； 1.2.1、控制附件 1.2.2、配水附件 1.3、支架，套管，法兰。 2、排水工程 2.1、排水管网； 2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。）注：地面扫除口是未计价材料，需要单独列项。 2.3、土建类配件。 3、卫生设备 4、零星类土建工程 二、室内给水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（检查井、阀门井、水表井或外墙皮 1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心； 3.3、以室内内墙皮为准。 4、注意：管道与设备的分界线，以标准图为准。 三、排水管网 1、列项：区分室内外、管材、连接方法、规格计算 2、分界线：室内外（排水检查井或外墙皮 1.5m 作为分界） 3、计算规则： 3.1、以标注为准； 3.2、计算至卫生设备中心。 4、注意：管道与设备的分界线，以标准图为准。 注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准； 四、计算 1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算） 2、管道垂直长：系统图（用标高计算） 3、给水附件： 3.1、控制附件：阀门等 3.2、配水附件：水龙头等。 4、套管： 4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。 4.2、钢套管： A、执行室外焊接钢管定额，以延长米计算。 B、按被穿管径加 2 号确定规格。 C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。 4.3、防水套管：执行第六册定额。 5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。 6、支架。除锈刷漆另计 7、水表：注意水表的组成（其中：螺纹水表包含了 1 个截止阀；法兰水表包含了3个截止阀，1 个止回阀） 8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住 9、其他：管道土方开挖；水磨石水池；管道支墩 管道工程工程量的计算规则及内容 一、管道工程 各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。 镀锌铁皮套管制作，以“个”为计量单位，其安装已经包括在管道安装定额内，不另计工程量。 管道支架制作安装，室内管道基本直径32mm 以下的安装工程已包括在内，不另计工程量。基本直径32mm 以上的，按图示尺寸以“吨”为计量单位。 各种伸缩器制作安装，均以“个”为计量单位。方型伸缩器两臂，按臂长的两倍合 并在管道长度内计算。 管道消毒、冲洗，按管道长度，不扣除阀门、管件所占长度，以延长米为计量单位。暖通风管工程量计算规则知识讲解
