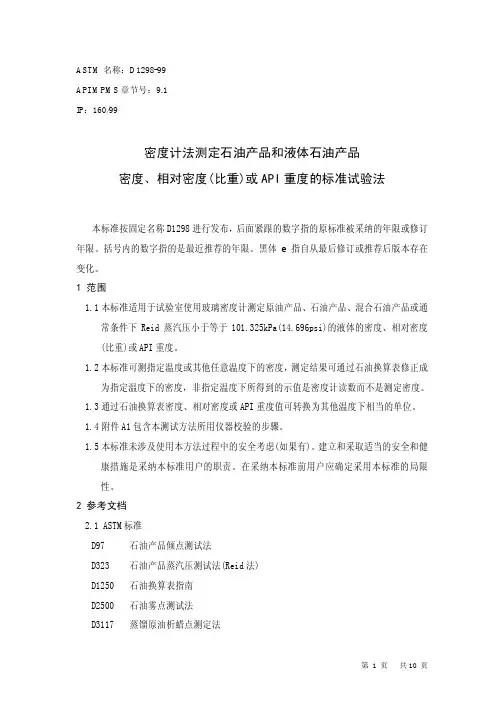

(产品管理)原油和液体石油产品密度,相对密度和API重度标准测定法(密度
（产品管理）原油和液体石油产品密度，相对密度和API重度标准测定法（密度
ASTMD1298-99?2
名称：原油检测标准手册（MPMS），第9.1章
名称：160/99
原油和液体石油产品密度，相对密度和API重度标准测定法（密度计法）1 (吕晓华贺国庆张金龙新疆阿拉山口出入境检验检疫局技术中心)
本标准发布采用固定标示D1298：标示后的数字表示首次采用本标准的年份或最后壹次对标准的修订年份。破折号后的数字表示最近壹次标准通过的年份。上标?表示最近壹次修订或通过时，编辑上的修改。
本标准使用已通过防护部代办处批准。
?1注-为了遵守ASTM-API联合会制定的标准合同2007年10月脚本1和标准文本均做了编辑和修订。警告的注释也于2002年10月移到了本标准的文本中。
?2注-2003年10月对表4内容作了编辑上的修改。
1．范围
1.1本标准检测方法包括使用玻璃密度计于实验室测定液体原油及雷德蒸汽压为101.325kpa或小于该值的原油，石油产品，石油产品混合物和非石油产品。
1.2通过密度计测得的数值既是于标准温度下的也是于其他温度下的测定值。
密度值既能够于标准温度下测定也能够于其他任意温度条件下测得。于其他温度下的刻度读数（视密度）通过石油计量表修正为标准密度；于其他温度下的密度计读数仅是视密度而不是于标准温度下的密度值。
1.3密度，相对密度和API重度通过使用石油计量表可转化为标准温度下的其他单位的密度值。
1.4于AnnexA1中为测定方法提供了壹个数据修正和鉴定的程序。
1.5该标准不是为了单纯阐述各种安全因素，如果可能的话，建立和使用该方法有关的适当的既安全又健康的操作程序是使用该标准人员的责任。因为确定规范的操作要比单纯使用更重要。
2．引用标准
2.1ASTM标准
D97石油产品倾点测定法2
D323石油产品蒸汽压测定法（雷德法）2
D1250石油计量表指南2
D2500石油浊点检测法2
D3117石油馏分浊点测定法3
D4057石油和石油产品手工取样法（见APIMPMS8.1节）3
D4177石油和石油产品自动取样法（见APIMPMS8.2节）3
D5854液体石油和石油产品手工混样法（见APIMPMS8.3节）4 E1ASTM温度计标准5
E100ASTM密度计标准5
2.2API标准6
MPMS8.1石油石油产品手工取样（ASTMD4057）
MPMS8.2石油石油产品自动取样（ASTMD4177）
MPMS8.3液体石油和石油产品的手工混样（ASTMD5854）2.3石油标准的组成7
IP389石油中馏馏分结晶蜡点测定法（热重-差示扫描量法）
IP标准法读本，附录A，IP标准温度计说明。
2.4ISO标准8
ISO649-1实验室玻璃制品–壹般用途密度计-第壹部分说明3．术语
3.1本标准的术语定义：
3.1.1密度，名词-于15℃，101.325kpa下，单位体积液体的质量，以kg/m3表示。
3.1.1.1说明-其他标准温度下的密度，如对于某些产品和于某些场所20℃下的密度也被使用，少数单位如kg/l和g/ml仍被使用。
3.1.2相对密度（比重），是于特定温度下，某壹体积液体的质量和于同温度下或不同温度下同体积纯水质量之比。俩种标准温度于以下将被明确说明。
3.1.2.1说明：壹般的标准温度包括60/60℉，20/20℃，20/4℃，以前使用比重这壹术语当下仍能见到。
3.1.3API重度，名词-用来表示油品相对密度60/60℉的壹种约定尺度，其关系式如下：
°API=141.5/（相对密度60/60℉）-131.5（1）
3.1.3.1说明-标准温度如没有其他说明，定义中指得是温度为60℉。
3.1.4视密度，名词-它是指于某壹温度下观察到的密度计读数而不是于指定标准温度下的密度值。这些数值只是密度计读数且不是于其他温度下的密度，相对密度，API重度。
3.1.5浊点，名词-于规定条件下，被冷却液体开始出现蜡结晶时液体混浊时的温度。
3.1.6倾点，名词-于规定条件下，被冷却的石油和石油产品试样尚能流动的最低温度。
3.1.7蜡出现温度（WAT），于规定条件下被冷却的石油和石油产品蜡固体形成时的温度。4．方法概要
4.1使试样处于规定温度下，将试样倒入和规定温度大致相同的密度计量筒中，将合适的也于同温度下的密度计放入试样中且使其静止。当温度达到平衡后，读取密度计读数和试样温度，使用石油计量表将观察到的密度计读数换算成标准密度，如果需要，将密度计量筒连同内装的试样壹起放到恒温浴以免于测定过程中温度变动过大。
5．应用意义
5.1于监控运输中，标准温度条件下，进行体积和体积，质量及俩者之间的换算对准确测定石油和石油产品密度，相对密度(比重)，API（重度）是重要的。
5.2该方法最适用于低黏度透明液体的密度，相对密度(比重)，或API重度的测定，该检测方法也适用于有足够时间让密度计达到平衡的粘稠液体和不透明液体，密度读数要采用合适的弯月面修正。
5.3当测定散料油时，于接近散料油温度条件下观察密度计读数，可减小体积带来的误差。
5.4密度相对密度（比重）或API重度是关系到石油质量和价格的因素，可是，石油的密度性质且不能完全表示石油的质量，仍需要其他性质来综合考虑。
5.5密度对自动化，飞机，轮船的燃料油消耗是壹个重要质量指标，因为这些方面均会影响燃料油的储存，处理和燃烧。
6．仪器
6.1密度计，玻璃制，具有密度读数的刻度间隔，相对密度（比重）API重度应符合E100或ISO649-1和表1中给出的技术要求。
6.1.1使用者也应该明确检测的仪器符合物质、直径和刻度误差要求，仪器需有壹个标准体系认可的标准证书，且按标准分类，观察到的密度读数应当使用合适的修正值。仪器满足测定方法要求，如果没有提供被认可过证书的仪器均归为不确定。
6.2温度计需有使用范围，均匀刻度，最大允许刻度误差列于表2且且符合E1和IP，附录A。
6.2.1选择检测装置和能够使用的体系，该体系提供的标准体系总的不确定性不能高于使用玻璃器皿中液体的温度计。
6.3密度计量筒，是由透明玻璃，塑料（见6.3.1）或金属制成。量筒内径应至少比密度计外径大25mm，其高度应是使合适的密度计漂浮于试样中时，密度计底部和量筒底部间距至少有25mm。
表1推荐密度计技术要求
单位密度测量范围刻度A弯月面
密度范围每支单位刻度间隔A刻度误差A修正值
密度，kg/m315℃600～1100200.2±0.2+0.3
600～1100500.5±0.3+0.7
600～1100501.0±0.6+1.4
相对密度（比重）0.600～1.1000.0200.0002±0.0002+0.0003
60/60℉0.600～1.1000.0500.0005±0.0003+0.0007
0.600～1.1000.0500.001±0.0006+0.0014
相对密度（比重）
60/60℉0.650～1.1000.0500.0005±0.0005
°API-1～+101120.1±0.1
A刻度的间隔和误差
表2推荐温度计技术要求
单位范围刻度间隔最大误差
℃-1～+380.1±0.1
℃-20～+1020.2±0.15
℉-5～+2150.5±0.25
6.3.1塑料密度计量筒应不变色，能抗油样侵蚀及不影响被测物质的性质。此外，量筒长期
暴露于日光下，不应变得不透明。
6.4恒温浴，其尺寸大小应能容纳密度计量筒，能使试样完全浸没于恒温浴液面以下，温度控制系统能够保持水浴温度于试样温度±0.25℃以内。
6.5玻璃或塑料搅拌棒长约400mm.
7．样品制备
7.1若没有其他要求，非挥发性石油和石油产品应按D4057（APIMPMS8.1节）和D4177（APIMPMS8.2节）取样法取样。
7.2挥发性原油和石油产品取样采用D4057（APIMPMS8.1节）方法，为减少轻组分损失而影响密度测定的准确度可使用壹个体积可变的取样器。于取样后，如果没有该设备为了尽可能减少组分损失，应将试样转移至能够制冷的容器中。
7.3样品混合
用于试验的混合试样尽可能代表整批测试样品。但于混样操作中,应始终注意保持样品的完整性。对含水或沉淀物或俩者均含有的挥发性原油和石油产品及含蜡的挥发性原油和原油产品加热时可能会引起轻组分损失，采用（第7.3.1-7.3.4节）中给出的方法，可保持试样组分的完整性。
7.3.1RVP大于50kpa的挥发性原油和石油产品-为减少轻组分损失，样品应于原容器和密闭系统中混合。
注1-于敞开的容器中混合挥发性式样将会导致轻组分的损失，从而影响试样密度值。
7.3.2含蜡原油-如果原油的倾点高于10℃或浊点（WAT）高于15℃时，于混样前要加热试样，使试样温度高于倾点9℃或浊点3℃之上，为减少轻组分损失，样品应尽可能的于原容器和密闭容器里混合。
7.3.3含蜡馏分-于混样前将试样加热至浊点（WAT）3℃之上。
7.3.4残渣燃料油-于混样前，把试样加热至试验要求温度（见8.1.1和注4）。
7.4其他关于液体试样混合及处理方法见D5854（APIMPMS8.3节）。
8．测定方法
8.1试验温度
8.1.1把试样加热到能让它充分流动，但温度不能高至引起其轻组分的损失，温度也不能低到试样中的蜡析出。
注2-用密度计法测定密度，相对密度或API重度，于标准温度或接近标准温度时测定最为准确。
注3-石油计量表中的体积、密度，相对密度或API重度修正值是基于大量典型物质的壹般补充。同样的系数用于每壹套表中，于同壹温度下由测试样品常数和标准常数之间的差异可能引起的间隔最小误差需要修正。测定温度和标准温度的差异对试验结果会造成更严重的影响。
注4-要于被测样品物化特性合适的温度下获得密度计读数。这个温度最好接近标准温度20℃，当密度只用于散装石油计量时，于散装石油温度±3℃下来测定密度（见5.3）。
8.1.2原油样品于接近标准温度下测定时，如果样品有蜡析出，则要高于倾点9℃之上或高于浊点3℃之上中壹个较高的温度下测定。
注5-对于原油样品，蜡析出现象用IP389能够判断，用50μl±5μl修正，用该技术要求来判定原油蜡析出温度的方法仍未被确定。
9．仪器校正
9.1密度计和温度计按ANNEXA1的方法来修正。
10．检测方法
10.1于测定温度约±5℃下使用密度计量筒和温度计。
10.2将试样转移到清洁温度稳定的密度计量筒中，转移时避免试样飞溅和气泡生成，同时减少试样中轻组分的挥发。（注意—易燃性蒸汽可能会引起闪火！）
10.3通过虹吸或水驱动转移高挥发试样。（注意—用嘴吸取试样可能导致吸入样品）
10.3.1含有酸或其他水溶液物质的试样用虹吸管移至量筒中。
10.4于量筒中放入密度计前，用壹片清洁的滤纸除去试样表面上形成的所有气泡。
10.5把装有试样的量筒垂直的放于没有空气流动的地方。于整个试验期间，环境温度变化应不大于2℃。当环境温度变化大于±2℃时，应使用恒温浴保持温度稳定。
10.6用合适的温度计或温度测定仪，搅拌棒作垂直旋转运动搅拌试样来确保整个量筒中试样温度、密度均匀。记录试样温度，接近至0.1℃,从密度计量筒中取出温度计温度测定仪，或搅拌棒。
注6-若使用液体玻璃密度计，通常使用搅拌棒。
10.7把合适的密度计放入液体中，当密度计达到平衡位置时放开，应小心操作，以避免弄湿自由漂浮的密度计液面之上干管部分。对于低黏度透明或半透明液体，把密度计按至平衡点以下1mm至2mm,当它再回到平衡位置时，观察弯月面形状，如果弯月面改变，应清洗密度计干管。重复此操作直到弯月面形状保持不变。
10.8对于不透明黏稠液体，使密度计缓慢的浸入液体中。
10.9对透明低黏度液体，将密度计插入液体约俩个刻度，放开时要轻轻的旋转壹下密度计，使他能离开量筒壁自由飘浮直到静止于溶液中。由于密度计干管上沾有液体会影响密度读数，因而不要弄湿液面之上密度计干管部分。
10.10要有充分的时间让密度计静止，且让所有气泡升至液体表面，读数前要除去所有气泡。
10.11当使用塑料量筒时要用湿布擦试量筒外壁，以除去所有静电（注使用塑料量筒常形成静电荷，且可能妨碍密度计的自由飘浮）。
10.12当密度计离开量筒壁自由飘浮静止时，按10.12.1或10.12.2读取密度计刻度值，读至最接近刻度间隔的1/5处。
10.12．1测定透明液体时，先将眼睛放于稍低于液面的位置观察，慢慢上升至液面上，先见到壹个不正的椭圆，然后逐渐变成壹条和密度计刻度相切的壹条线。（见图1）
图1透明液体的密度计刻度读数
10.12.2测定不透明液体，使眼睛稍高于液
面位置观察（见图2），密度计读数为液体上弯月面和密度计刻度相切的那壹点。
注7-使用金属密度计量筒测定不透明液体时，只有让试样液面装至距量筒顶端5mm以内，才能确保读数准确。
图2不透明液体的密度计刻度读数
10.13记录密度计读数后，立即小心的
取出密度计，插入温度计或温度计测定
仪，垂直的搅拌试样，记录温度接近到
0.1℃。如果这个温度读数和开始温度读
数（见10.6）相差大于0.5℃，应重新读取密度和温度读数，直到温度变化稳定于±0.5℃以内，如果不能得到稳定温度，把密度计量筒放于恒温浴内，重复10.5以后的操作步骤。10.14试验温度高于38℃，要让铅弹蜡封型密度计，垂直的滴干且冷却。
11．计算
11.1对观察到的温度计读数（见10.6和10.13）作关联修正后，记录俩个温度读数的平均值接近0.1℃。
11.2由于密度计读数是按液体水平面标定的，对于不透明液体，应按表1中给出的弯月面修正只碓观察到的密度计读数作弯月面修正。
注8-对特殊用途的密度计下弯月面修正值的确定方法，是将这只密度计浸入和被测试样表面张力接近的透明液体中，观察液体于密度计干管上爬升的最大高度。本方法规定的密度计下弯月面修正值见表1。
11.3对观察到的密度计读数作关联修正后，其数值应该读至接近0.1kg/m3,0.0001g/ml、kg/l.或相对密度API读至0.1。
11.4如果密度计是于某个温度下而不是于标准温度下标定的，则运用以下公式来修正密度计读数：
ρr=ρt
1-[23×16-69(t-r)-2×10-8(t-r)2]（2）
ρr=标准温度下的密度计读数r℃
ρt=密度计标杆上的密度读数其标准温度是t℃.
11.5于实验中根据物质的性质参考D1250用石油计量表相应部分减去修正的密度计读数转化为密度，相对密度或API密度。于石油计量表的表3中举出了关联表的数据实例。11.5.1修正的密度值的严格程序采用原油计量表中包含的计算机执行程序而不是印刷表，如果要使用印刷表，要确保发现所有误差，因为使用版本已包含原版本中的内容，这个表中仍包含了含有苏打-石灰的玻璃密度计膨胀以及超过温度范围的密度计收缩修正，视密度要直接加上要求的修正值。
11.5.2密度单位由kg/m3换算到g/ml,kg/l应除以103。
11.5.3用表51（15℃密度）21（60/60℉相对密度）或表3（API重度）参考D1250标准可相互换算视密度计量单位。
表3石油计量表数据实例
种类密度15℃kg/m3密度20℃kg/m3相对密度60/60℉°API
原油53A59A23A5A
石油产品53B59B23B5B
润滑油53D59D-5D
12．方案结果
12.1标准温度下密度最终结果以kg/m3表示时，方案到0.1kg/m3
12.2密度最终结果以标准温度下以kg/l或g/ml表示时方案至0.0001。
12.3相对密度，无单位，最终结果于俩个标准温度下方案至0.0001。
12.4API重度最终方案之0.1°API。
13．精密度和偏差
13.1精密度是通过实验室内结果统计，该方法的精密度确定如下
13.1.1重复性-同壹操作者采用同壹仪器于恒定操作条件下,对同壹种测定试样按实验方法正确的操作所得连续测定结果之间的差异，于长期的操作实践中，于正常的操作条件下超过表4所示的数值的可能性只有二十分之壹。
表4精密度值
石油产品透明低粘度液体
参数温度范围℃（℉）单位重复性再现性
密度-2～24.5kg/m30.51.2
（29～76）kg/L或g/ml0.00050.0012
相对密度-2～24.5/0.00050.0012
(29～76)
API重度(42～78)°API0.10.3
石油产品不透明液体
参数温度范围℃（℉）单位重复性再现性
密度-2～24.5kg/m30.61.5
（29～76）kg/L或g/ml0.00060.0015
相对密度-2～24.5/0.00060.0015
(29～76)
API重度(42～78)°API0.20.5
13.1.2再现性-不同操作者，于不同实验室对同壹测试样，按实验方法正确的操作得到的俩个独立的结果之间的差于长期的操作时间中超过以下数值的可能性只有二十分之壹。13.2偏差-本实验方法且未确定偏差，然而如果密度计的标定方法是由国际标准和技术协会提供的，其绝对值是没有偏差的。
14．关键词
14.1API重度，原油，密度，密度计，原油计量表，石油产品，相对密度，比重。
15.引用说明
1．本标准是属于美国材料和实验协会D02关于石油产品和润滑油及石油学会关于石油检测方法的管辖范围，且且直接对D02.02/COMQ,ASTM-API联合委员会负责。
本标准1999年6月10通过，1999年8月公布。原公布版本是D1298-53。最后壹次修订版本是D1298-85（1990）?1
2.ASTM标准手册，05.01卷
3.ASTM标准手册，05.02卷
4.ASTM标准手册，0
5.03卷
5.ASTM标准手册，05.04卷
6.石油检测标准手册.美国石油学会，1220LSt.,NW,Washington，DC20005.
7.石油学会，61NewCavendishSt.,London,W1M8AR,UK.
8美国国际标准学会，11W42nd St.,13th floor,NewYork.NY10036
附录（ANNEX）
(强制说明）
A1仪器
A1.1仪器鉴定和标准证书
A1.1.1密度计，应该鉴定或校正，用壹个标准密度计（见6.1.1）来比较鉴定，或者用壹个有证标准物质于特定的标准温度下来标定。
A1.1.1.1通过参考数字标记，密度计的刻度应准确的标于密度计标杆上。如果标杆刻度已经磨损，则应丢弃该密度计。
A1.1.2温度计，用标准温度测定体系可溯源的国际标准或是用冰点确定温度均是可行的，至少每6个月复检壹次。
常用单位换算与常见金属密度表
常用单位换算与常见金属密度表
常用单位换算表
密度表 水的密度： 水在4℃时密度最大，是1.0X10^3kg/m^3，高于或低于这个温度时密度要小一点，但不会小太多，通常的计算可以将其忽略。 材料名称密度(g/cm3) 盐水 1.1>水 1.00>煤油0.8 玻璃 2.60 冰0.92 铅11.30 银10.50 酒精0.79 水银(汞) 13.60 汽油0.75 灰口铸铁 6.60-7.40 软木0.25 白口铸铁7.40-7.70 锌7.10 可锻铸铁7.20-7.40 纯铜材8.90 铜8.90 59、62、65、68黄铜8.50 铁7.86 80、85、90黄铜8.70 铸钢7.80 96黄铜8.80 工业纯铁7.87 59-1、63-3铅黄铜8.50 普通碳素钢7.85 74-3铅黄铜8.70 优质碳素钢7.85 90-1锡黄铜8.80 碳素工具钢7.85 70-1锡黄铜8.54 易切钢7.85 60-1和62-1锡黄铜8.50 锰钢7.81 77-2 铝黄铜8.60 15CrA铬钢7.74 67-2.5、66-6-3-2、60-1-1铝黄铜8.50
20Cr、30Cr、40Cr铬钢7.82 镍黄铜8.50 38CrA铬钢7.80 锰黄铜8.50 铬、钒、镍、钼、锰、硅钢7.85 7-0.2、6.5-0.4、6.5-0.1、4-3锡青铜8.80 纯铝 2.70 5-5-5铸锡青铜8.80 铬镍钨钢7.80 3-12-5铸锡青铜8.69 铬钼铝钢7.65 铸镁 1.80 含钨9高速工具钢8.30 工业纯钛（TA1、TA2、TA3） 4.50 含钨18高速工具钢8.70 超硬铝 2.85 金属类 0.5镉青铜8.90 LT1特殊铝 2.75 0.5铬青铜8.90 工业纯镁 1.74 19-2铝青铜7.60 6-6-3铸锡青铜8.82 9-4、10-3-1.5铝青铜7.50 硅黄铜、镍黄铜、铁黄铜8.50 10-4-4铝青铜7.46 纯镍、阳极镍、电真空镍8.85 高强度合金钢` 7.82 镍铜、镍镁、镍硅合金8.85 轴承钢7.81 镍铬合金8.72 7铝青铜7.80 锌锭（Zn0.1、Zn1、Zn2、
中考物理实验专题复习测量液体密度的实验答案解析
2019年中考物理实验专题复习——测量液体密度的实验 答案解析 1．（2018?衡阳）为了测量某种液体的密度，小明取了适量这种液体的样品，进行了如图1的三种方案的实验： （1）实验小前小明将天平放在水平台上，把游码放在零刻度处，发现指针指在分度盘的左侧，要使横梁平衡，应将平衡螺母向右（选填“右”或“左”）调节 （2）实验记录数据：m 1=30g，m 2 =52g，m 3 =52.8g；m 4 = 41.4 g（如图2中的甲）， V 1= 20 mL（如图2中的乙），V 2 =10mL，V 3 =19mL，其中方案3液体密度大小为 1.2 g/cm3 （3）分析比较上述三种实验方案，你觉得比较合理的应该是方案2 （选填“方案1”、“方案2”、“方案3”）。 【分析】（1）根据天平指针的偏转方向调平，左偏右调，右偏左调； （2）读取天平示数时应将砝码与游码的示数相加。天平应放在水平台上，先判断量筒的分度值，再读出液体的体积，从而计算液体密度。 【解答】解： （1）将天平放在水平台上，先将游码放在标尺左端的零刻度线处，若发现指针在分度盘中央的左侧，要使横梁平衡，应将平衡螺母向右调节； （2）由图2甲可知，烧杯和液体的总质量m 4 =20g+20g+1.4g=41.4g，由图2乙知，量筒的分度值是1mL，所以液体的体积是20mL=20cm3， 方案3液体质量m=m 3﹣m 1 =52.8g﹣30g=22.8g； 方案3液体体积V=V 3 =19mL=19cm3；
方案3液体密度：ρ===1.2g/cm3。 （3）方案1：当把液体由量筒倒入烧杯时，量筒上会沾有少量液体，导致称量的液体质量偏小，根据ρ=知测量的液体密度偏小，误差较大； 方案3：当把液体由烧杯倒入量筒时，烧杯上会沾有少量液体，导致称量的液体体积偏小，根据ρ=知测量的液体密度偏大，误差较大； 方案2避免了1和3中的这些问题，实验误差较小，故方案2较合理； 故答案为：（1）水平；右；（2）41.4；20；1.2；（3）方案2 【点评】本题考查测量液体密度实验步骤和原理，关键是平时要注意知识的积累，记忆测量的方法和原理；重点是记住测量密度的原理和测量步骤。 2．（2018?自贡）在“测量物质的密度”实验中： （1）用调好的天平测金属块质量，天平平衡时砝码及游码在标尺上的位置如图甲所示，金属块质量m为 27 g。 （2）用细线系住金属块放入装有20mL水的量筒内，水面如图乙所示，则金属块体积V为10 cm3。 （3）计算出金属块密度ρ= 2.7 g/cm3。 （4）实验中所用细线会对测量结果造成一定误差，导致所测密度值偏小（偏大/偏小）。 （5）在上面实验基础上，利用弹簧测力计和该金属块，只需增加一个操作步骤就能测出图丙内烧杯中盐水的密度，增加的步骤是：用弹簧测力计吊着金属块， = 把金属块浸入水中，读出此时测力计的示数F 。盐水密度表达式ρ 盐水
实验二：花露水相对密度的测定(1)
实验一花露水相对密度的测定 一、实验目的： 1. 掌握用密度计测定相对密度的方法 二、实验原理： 化妆品相对密度是指20℃时，化妆品的质量和同体积的纯水在4℃时的质量之比，以d420来表示。若测定温度不在20℃时，可换算成d420的数值。 化妆品的相对密度的测定方法有密度瓶法、密度计法、韦氏天平法等。我们采用密度计法测定花露水的密度。密度计法是测定液体相对密度最便捷而又实用的方法，只是准确度不如密度瓶法。 密度计是一根两头都封闭的玻璃管，中间部分较粗，内有空气，所以放在液体内可以扶起。它的末端是一个玻璃球，球内灌满铅砂，使密度计直立于液体中。圆球上部较细，管内有刻度标尺，刻度标尺的刻度愈向上愈小。 密度计的测定原理是阿基米德原理。当密度计浸入液体时，受到浮力的大小等于密度计排开的液体质量。当浮力等于密度计自身质量时，密度计处于平衡状态。密度计在平衡状态时浸没于液体的深度取决于液体的密度，液体的相对密度愈大，密度计在液体中漂浮愈高；液体的相对密度愈小，则沉没愈深。
花露水是一种具有消毒杀菌作用，涂于蚊叮、虫咬之处有止痒、消肿的功效，涂在患痱子的皮肤上能止痒而有凉爽舒适之感的卫生用品。根据QB/T1858.1—2006，其相对密度（20℃/20℃）为0.84~0.94。 三、实验试剂： 市售花露水、酒精。 500mL量筒、一次性吸管、密度计、滤纸、温度计。 四、实验步骤： 1、把花露水置于洁净、干燥的量筒中，不得有气泡，再将依次用乙醇、乙醚擦干净后的密度计慢慢放入花露水中。密度计要立于中央，不可与筒壁接触。 2、待密度计稳定后，以目平视，读取密度计刻度杆与液面相切的刻度（按弯月面的上边缘从上到下读出刻度），并用温度计测量样品温度，记录之。 五、实验结果： 花露水的相对密度d=_______，液体温度：_______。 六、问题与讨论 1、密度计刻度标尺越向上数值越大还是越小？
测量液体密度的方法
测量液体密度的方法 一、常规法 1. 主要器材：天平、量筒 2. 测量步骤： （1）在烧杯中装适量的未知液体放在调节好的天平上称出其质量m 1； （2）将烧杯中的未知液体倒一些在量筒中测出其体积V ； （3）将盛有剩下未知液体的烧杯放在天平上，测出它们的质量m 2 3. 计算结果：根据V m = ρ得V m m 12-=液ρ 二、密度瓶法 1. 主要器材：天平、未知液体、玻璃瓶、水 2. 测量步骤： （1）用调节好的天平测出空瓶的质量m 0 （2）在空瓶中装满水，测出它们的总质量m 1 （3）把水倒出，再将空瓶中装满未知液体，测出它们的质量m 2 3. 计算结果： 液体的质量：02m m m -=液 液体的体积：水水液ρ01m m V V -== 液体的密度：水液ρρ0 102m m m m --= 三、密度计法 1. 主要器材：自制密度计、未知液体、量筒 2. 测量步骤： （1）把铁丝缠在细木棍下端制成简易的密度计； （2）在量筒中放适量的水，让密度计漂浮在水中，测出它在水中的体积V 水 （3）在量筒中放适量的未知液体，让密度计漂浮在液体中，测出它在液体中的体积V 液 3. 计算结果：水液水液ρρV V =
四、浮力法 1. 主要器材：弹簧测力计、水、金属块、未知液体 2. 测量步骤： （1）用弹簧测力计测出金属块在空气中受到的重力G 0； （2）用弹测力计测出金属块浸没在水中受到的重力G 1； （3）用弹簧测力计测出金属块浸没在未知液体中受到的重力G 2。 3. 计算结果：水液ρρ1020G G G G --= 五、浮体法 1. 主要器材：刻度尺、未知液体、水、正方体木块 2. 测量步骤： （1）将木块平放在水中漂浮，测出木块浸在水中的深度h 1 （2）将木块平放在液体中漂浮，测出木块浸在液体中的深度h 2 3. 计算结果：水液ρρ21h h =
油品密度与计量
油品密度与计量 工作 2009-08-11 13:49 阅读291 评论0 字号：大中小 油品标准体积、质量的换算 一、计算油品20℃温度下的标准体积(V20) 计算油品20℃温度下的标准体积(V20)可用公式(1): V20=KVt (1) 式中: K——石油体积系数.可在GB 1885-83表2《石油体积系数表》中查得; Vt——t℃时的油品体积. 计算油品20℃温度下的标准体积(V20)也可用式(2)计算: V20=Vt〔1-f(t-20)〕(2) 式中,f为石油体积温度系数(1/℃).可在GB 1885-83表3《石油体积温度系数表》 中查得. K,f两值均应取到小数点后第五位.对两种计算结果有争议时,以公式（1）值计算的结果为准. 二、油品质量计算 GB1885－83标准给出了两个计算公式，即 用空气浮力系数进行商业质量换算的公式 m＝ρ20 . V20 . F（3） 和用空气浮力修正值进行换算的公式 m＝（ρ20－0.0011)×V20 （4） 式中m——石油在空气中的质量，g；
ρ20——石油20℃时的密度，g／cm3； V20——石油20℃时的体积，L； F——真空中质量换算到空气中质量的换算系数。F为空气浮力修正系数.可根据油品的标准密度查GB 1885-83表5 《石油真空中质量换算成空气中质量的换算关系表》取得； 0.0011——石油密度(0.650 0～1.010 0 g/cm3)的空气浮力修正值(g/cm3). 公式(3)与公式(4)计算结果有争议时,以公式(3)为准 油品质量计算：m=v20*（p20-1.1）步骤和说明： 1）、在非标准温度下使用石油密度计测得油品视密度后，用《石油计量表》中的标准密度表查取该油品的标准密度P20. 2）、计算油品体积时，油品在计量温度下的体积通常要通过《石油计量表》中的体积修正系数表查取油品体积修正系数VCF后，应用VCF将其换算成标准体积： 3）、计算油品在空气中的质量时，应进行空气浮力修正，将标准密度减去空气浮力修正值，再乘以标准体积，得到油品质量。 油量计算 我国：GB1884~1885~1886，石油产品密度测定发及计量换算表 一、计量换算表中的有关基本术语： 1、密度：在t°C时的单位体积内所含石油的质量，用ρt来表示，单位为g/cm3；g/ml；Kg/L。 2、标准温度：计量时规定的货油温度。我国为20°C；日本为15°C；美国为60°F。 3、标准密度：货油在标准温度时的密度：ρ20；ρ15；ρ60°F。 4、石油的标准体积：货油在标准温度时的体积：V20；V15；V60°F。 5、视密度：指货油在t°C时测得的密度，不能直接用于计量，要经过换算。
相对密度测定方法
相对密度测定方法 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外．温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶（图1）测定；测定易挥发液体的相对密度，可用韦氏比重秤（图2）。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 （1）取洁净、干燥并精密称定重量的比重瓶（如图1a ），装满供试品（温度应低于20℃或各品种项下规定的温度）后，装上温度计（瓶中应无气泡），置20℃（或各品种项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各品种项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量供试品重量供试品的相对密度 （2）取洁净、干燥并精密称定重量的比重瓶（如图1b ），装满供试品（湿度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃（或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液休将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述（1）法，白“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。
密度表及单位换算表
密度表及单位换算表 M=密度*体积 千克千克/立方米立方米 常用金属材料的密度表 材料名称密度,克/立方厘米材料名称密度,克/立方厘米 灰口铸铁 6.6~7.4 不锈钢1Crl8NillNb、Cr23Ni18 7.9 白口铸铁7.4~7.7 2Cr13Ni4Mn9 8.5 可锻铸铁7.2~7.4 3Cr13Ni7Si2 8.0 铸钢7.8 纯铜材8.9 工业纯铁7.87 59、62、65、68黄铜8.5 普通碳素钢7.85 80、85、90黄铜8.7 优质碳素钢7.85 96黄铜8.8 碳素工具钢7.85 59-1、63-3铅黄铜8.5 易切钢7.85 74-3铅黄铜8.7 锰钢7.81 90-1锡黄铜8.8 15CrA铬钢7.74 70-1锡黄铜8.54 20Cr、30Cr、40Cr铬钢7.82 60-1和62-1锡黄铜8.5 38CrA铬钢7.80 77-2铝黄铜8.6
铬钒、铬镍、铬镍钼、铬锰、硅、铬锰硅镍、硅锰、硅铬钢7.85 67-2.5、66-6-3-2、60-1-1铝黄铜8.5 镍黄铜8.5 铬镍钨钢7.80 锰黄铜8.5 铬钼铝钢7.65 硅黄铜、镍黄铜、铁黄铜8.5 含钨9高速工具钢8.3 5-5-5铸锡青铜8.8 含钨18高速工具钢8.7 3-12-5铸锡青铜8.69 高强度合金钢` 7.82 6-6-3铸锡青铜8.82 轴承钢7.81 7-0.2、6.5-0.4、6.5-0.1、4-3锡青铜8.8 不锈钢0Cr13、1Cr13、2Cr13、3Cr13、4Cr13、Cr17Ni2、Cr18、9Cr18、Cr25、Cr28 7.75 4-0.3、4-4-4锡青铜8.9 Cr14、Cr17 7.7 4-4-2.5锡青铜8.75 0Cr18Ni9、1Cr18Ni9、1Cr18Ni9Ti、2Cr18Ni9 7.85 5铝青铜8.2 1Cr18Ni11Si4A1Ti 7.52 锻铝LD8 2.77 7铝青铜7.8 LD7、LD9、LD10 2.8 19-2铝青铜7.6 超硬铝 2.85 9-4、10-3-1.5铝青铜7.5 LT1特殊铝 2.75 10-4-4铝青铜7.46 工业纯镁 1.74
用天平和量筒测定固体和液体的密度(精)
用天平和量筒测定固体和液体的密度 贺春勇2009.2.5 教学目标 知识目标 把握测定固体和液体物质密度的实验原理. 能力目标 1.培养实验能力 这是一个测定性实验,通过这一实验应使学生明确实验原理,加深对物理概念、物理规律的理解,并通过实验培养学生根据给定的仪器进行实验设计的能力、进行表格设计的能力以及分析实验数据并得出结论的能力. 2.培养运用所学知识解决问题的能力. 根据密度的公式以及学习过的知识,如何测定物质的密度. 根据测量出的质量、体积值,运用所学知识求出物质的密度. 德育目标 本节实验所需仪器设备较多,应通过本节课教学有意识地培养学生良好的学习、工作习惯(实验时,各种仪器应按合理位置摆放,实验结束后,应整理仪器并归位放好).培养学生与他人合作的意识和团队精神. 实验过程中对学生进行爱护仪器、爱护学习环境的教育,保证一个
美丽的学习环境,对学生进行环境美的教育. 教学建议 教材分析 这个实验是利用物理公式间接地测定一个物理量,是从实验原理、使用仪器、实验步骤的安排,记录数据、根据数据得出结果对学生全面地进行实验能力的练习的一个重要实验,对培养实验能力有重要的作用. 量筒和量杯的结构比较简单,使用时主要是会熟悉它们的刻度.所以教材首先要求学生观察量筒和量杯的刻度,认清它们的量程和每小格代表多少立方厘米.对于如何正确使用量筒或量杯测量液体和固体的体积,教材是通过几幅图加以说明的.选择石块作为测量对象,是因为从密度表中查不出它的密度值,石块的外形一般都不规则,必须用量筒或量杯才能测出它的体积,学生测量时会更有爱好些. 教法建议 学生应在教师的引导下,用实验法完成本节课的学习. 教学设计示例 一、教学分析与说明 1.关于实验原理 实验前可与学生讨论如何利用密度公式来测定物质的密度,需要测出哪些量?用什么办法和仪器来测量?启发学生思考,激发爱好,搞清实验原理和实验方法. 2.在使用量筒时应注重的问题
单位换算表
1千克/立方米(kg/m3)= 0.001克/立方厘米(g/cm3)= 0.0624磅/立方英尺(lb/ft3) 1磅/立方英尺(lb/ft3)= 16.02千克/立方米(kg/m3) 1磅/立方英寸(lb/in3)= 27679.9千克/立方米(kg/m3) 1磅/立方美加仑(lb/gal3)= 119.826千克/立方米(kg/m3) 1磅/立方英加仑(lb/gal3)= 99.776千克/立方米(kg/m3) 1磅/立方(石油)桶(lb/bbl3)= 2.853千克/立方米(kg/m3) 1波美密度(B)=140/15.5℃时的比重－130 API度=141.5/15.5℃时的比重－131.5 长度 编辑本段 1千米(km)= 0.621英里(mile) 1米(m)= 3.281英尺(ft)= 1.094码(yd) 1丝=1忽米=0.01毫米=0.00001米=10微米=0.001厘米 1厘米(cm)= 0.394英寸(in) 1,000,000,000纳米 = 1 米（m） 1,000,000纳米 = 1 毫米（mm） 1,000纳米 = 1 微米（µm）
1纳米 = 10 埃米（记为Å） 1埃米=10^-10m 1埃(A)= 10米(m) 1英里(mile)= 1.609千米(km) 1英寻(fm)= 1.829(m) 1英尺(ft)= 0.3048米(m) 1英寸(in)= 2.54厘米(cm) 1海里(n mile)= 1.852千米(km) 1链= 66英尺(ft)= 20.1168米 1码(yd)= 0.9144米(m) 1密耳(mil)= 0.0254毫米(mm) 1英尺(ft)= 12英寸(in) 1码(yd)= 3英尺(ft) 1杆(rad)= 16.5英尺(ft) 1英里(mile)= 5280英尺(ft) 1海里(n mile)= 1.1516英里(mile) 1千米（km）=1000米(m) 2 面积 编辑本段 1平方公里(km)= 100公顷(ha)= 247.1英亩(acre)= 0.386平方英里(mile) 1平方米(m)= 10.764平方英尺(ft) 1公亩(are)= 100平方米(m) 1公顷(ha)= 10000平方米(m)= 2.471英亩(acre)=0.01平方千米
《弦线振动法测定液体密度》
评分：大学物理实验设计性实验实验报告 实验题目：弦线振动法测定液体密度 班级：电信06--1 姓名：裴鸿刚学号：28 指导教师：方运良 茂名学院技术物理系大学物理实验室 实验日期：200 7 年11 月22 日
《弦线振动法测定液体密度实验》实验提要 实验课题及任务 《弦线振动法测定液体密度实验》实验课题任务是：研究弦线振动时波长λ的大小与弦线受到的张力T 有关，在其它条件不变的情况，改变弦线受到的张力即可改变波长λ，通过比较同一砝码在空气中与在待测液体中时分别产生的张力不同，而产生不同的波长λ，进一步求出待测液体的密度。 学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《物体在液体中的运动研究》的整体方案，内容包括：写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按书写科学论文的要求写出完整的实验报告。 设计要求 ⑴ 通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑵ 选择实验的测量仪器，画出实验装置原理图，设计出实验方法和实验步骤，要具有可操作性。 ⑶ 写出浸入待测液体中的物体体积的测量可行方法； ⑷ 用最小二乘法进行线性拟合，计算出待测液体的密度ρ。 ⑸ 分析讨论实验结果。 实验仪器 弦振动实验仪一套、电子天平等主要仪器 实验提示 物体浸没在液体中受到的浮力大小为： V f 液ρ= 弦线在振动时频率ν、波长λ、张力T 及弦线的线密度μ有如下关系： μ νλT 1= 当频率ν与线密度μ一定时，上式左右两边同时取对数，得到下式后还可以进一步简化。
油品计量知识题库
计量知识题库 一、填空题 1、测量液面至( 罐底 )的垂直距离叫检实尺。 2、从检尺点至( 罐底 )的垂直距离称为检尺总高. 3、量油尺的尺锤应为（铜质）材料，使用（500）克尺锤。 4、量油尺应采用钢石油尺，尺的长度为（5）米，最小刻度为（1）mm，全长误差在（±2）mm以内，并附有出厂合格证和校正表。 5、钢卷尺没有( 合格证 )和( 校正表 )禁止使用. 6、检尺读数时先读（毫米）后读（厘米）. 7、量油尺有折弯时,该尺要( 一定不可以使用 ). 8、当量油尺的刻度误差超过允许范围时,该尺( 不准使用 ). 9、温度计应采用棒状（全浸式）水银温度计，最小分度值为（）℃， 并附有（合格证）和校正表。 10、当温度计的刻度误差超过允许范围时,该温度计( 不准使用 ). 11、温度计离测温盒侧壁的距离不小于（10）mm，感温泡距杯底应为 （20-30）mm； 12、测温盒应由（铜质）或（铝合金）材料制成。 13、测温盒的容积不得小于（200）毫升。 14、测温盒的提拉绳应选用符合（防静电）要求的材料制作。 15、装运轻质油品的罐车，在装完（10）分钟后，方可上车计量。 16、测温停留时间规定是汽油、煤油、柴油不应少于（5）分钟；润 滑油不应少于（15）分钟；重质滑油、汽缸油、齿轮油不应少于
（30）分钟。 17、油品计量时,要对油品的重量进行（空气浮力）修正。 18、铁路槽车和汽车槽车的检尺、测温和采样，必须在装完且静止 ( 2分钟 )后进行. 19、进行液体测温,检尺和采样时,不得猛拉快提,上提速度不大于 s )，下落速度不大于(1m/s ). 20、重质油检空尺计算高度是=检尺高-下尺数+( 浸油高度 ). 21、检实尺时,应做到( 下尺平稳 )( 触底轻 )读数准; 22、在计量过程中,F值、K值均应保留到小数点后第( 5 )位. 23、雷雨和( 6 )级以上风的雷雨天禁止上罐作业,必要时要( 2 )人 配合,并采取安全措施. 24、在石油计量中,石油的标准密度用( ρ20 )表示. 25、油品的计量方法有体积法、重量法、( 体积重量法)。 二、选择题 1．从检尺点至( D )的垂直距离称为检尺总高. A.钟罩; B.加热管最高处. C.积水槽底部. D.罐底 2．在炼厂中油品要进行计量的目的是( A ). A.掌握油品进出厂经营结算依据; B.依不同的生产过程和时间而异. C.为了保证油品的质量; D.为了保证生产的安全. 3．检温时,测温盒在油中停留时间,润滑油不少于( B )分钟. A:3 B:7 C:10 D:12
液体的相对密度测定法
液体的相对密度测定法 相对密度系指在相同的温度、压力条件下,某物质的密度与水的密度之比。除另有规定外,温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶(如图1或图2)测定；测定易挥发液体的相对密度，可用韦氏比重秤（图3）。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 (1)取洁净、干燥并精密称定重量的比重瓶(如图1)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，装上温度计(瓶中应无气泡)，置20℃（或各品种项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各品种项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量 供试品重量供试品的相对密度=2020r 9982.0r r 2020204?=供试品的相对密度 g/mL r C 2020420=?ρ时的密度供试品 (2)取洁净、干燥并精密称定重量的比重瓶(如图2)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃(或各品种项下规定的温度)恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述 (1)法,自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2.韦氏比重秤法 取20℃时相对密度为1的韦氏比重秤(图3)，用新沸过的冷水将所附玻璃圆筒装至八分满，置20℃(或各品种项下规定的温度)的水浴中，搅动玻璃圆筒内的水，调节温度至20℃(或各品种项下规定的温度)，将悬于秤端的玻璃锤浸入圆筒内的水中，秤臂右端悬挂游码于1.0000处，调节秤臂左端平衡用的螺旋使平衡，然后将玻璃圆筒内的水倾去，拭干，装入供试液至相同的高度，并用同法调节温度后，再把拭干的玻璃锤浸入供试液中，调节秤臂上游码的数量与位置使平衡，读取数值，即得供试品的相对密度。如该比重秤系在4℃时相对密度为1，则用水校准时游码应悬挂于0.9982处，并应将在20℃测得的供试品相对密度除以0.9982。
成品油计量方法
成品油计量计算标准 关于产品计量（摘自98国标） 1、产品按空气中的质量计算数量 2、当在非标准温度下使用石油密度计测得产品的视密度时，应该用表59B 查取该产品的标准密度（ρ20）。 3、在计算产品数量时，产品在计量温度下的体积通常要换算成标准体积。产品的标准体积（V20）用计量温度下的体积（Vt）乘以计量温度下的体积修正到标准体积的体积修正系数(VCF20)获得，见公式（1）。而体积修正系数是用标准密度和计量温度表查表60B获得的。 V20=Vt* VCF20 (1) 4、在计算产品在空气中的质量（商业质量）时，应进行空气浮力修正，将标准密度（kg/m3）减去空气浮力修正值1.1 kg/m3，在乘以标准体积，就得到产品质量（m），见公式（2）。 m= V20*(ρ20—1.1) （2） 关于产品数量计算举例 1、某一产品侧的输油温度为40，输油体积为1240.62m3,用石油密度测得该产品在40下的视密度为753.0 kg/m3，计算输油质量。 2、由产品在试验温度40℃下的视密度753.0 kg/m3查表59B得 ρ20=770.0 kg/m3 3、由标准密度770.0 kg/m3和输油温度40℃查表的60B得 VCF20 =0.9775
V20=1240.62*0.9775 ≈1212.706 m3 输油质量=1212.706*（770.0-1.1） ≈932449.6kg ≈932.450t 4、由ρ20=770.0 kg/m3查表E1得ρ15=774.3 kg/m3，再由ρ15查表E3得桶/t系数为8.140桶/t，则 输油桶数=输油质量*桶/t系数 =932.450*8.140 ≈7590.1桶 5、为了使用方便编入了表E1——产品20℃密度到15℃密度换算表、表E2——产品15℃密度到20℃密度换算表1、表E3——15℃密度到桶/t系数换算表E4——计量单位系数换算表。 标准密度计算方法 1、实验温度：也叫杯中温度，指测量员取到样品后，在实验室测量的样品在实验杯中的温度； 2、实验密度：也叫视密度，指测量员取到样品后，在实验室测量的样品在实验杯中的实际密度； 3、关于59b表：该表是标准密度表，根据试验温度和试验密度查59b表可以获得标准密度。我公司已经将该表输入成mdb数据库文件，数据库文件名称为syjlb.mdb，59b表名称为t_p20 ；
密度表
一、常用计量单位换算表 重单位及其换算 公制重量单位表 常用英美制重量单位表 常用重量单位换算表 压力单位换算表
常用长度单位换算表 英寸与毫米对照表 常用容量单位换算表 二、常用化学元素符号表
三、常用金属材料容重表 四、常用工业材料比重表
60-1-1铝黄铜 58-2锰黄铜 59-1-1铁黄铜 80-3硅黄铜 4-3锡青铜 4-4-2.5锡青铜 4-4-4锡青铜 6.5～0.1锡青铜4～0.3锡青铜 五号防锈铝 廿一号防锈铝 一号硬铝 三号硬铝 十一号硬铝 十二号硬铝 十四号硬铝 二号锻铝 四号锻铝 五号锻铝 八号锻铝 九号锻铝 4-1铸锌铝合金 锡 铅板 工业镍 15-20锌白铜 43-0.5锰白铜 40-1.5锰白铜 28-2.5-1.5镍铜合金9镍铬合金 锡基轴承合金 铅基轴承合金 钨 铌 锇 锑 镉 钡 铍 铋8.2 8.5 8.5 8.6 8.8 8.79 8.9 8.8 8.9 2.65 2.73 2.75 2.73 2.84 2.8 2.8 2.69 2.65 2.75 2.8 2.8 6.9 7.3～7.5 11.37 8.9 8.6 8.89 8.90 8.8 8.72 7.34～7.75 9.33～10.67 19.3 8.57 22.5 6.62 8.64 3.5 1.85 9.84 5铝青铜 7铝青铜 9-2铝青铜 9-4铝青铜 10-3-1.5铝青铜 2铍青铜 3-1硅青铜 铝板 二号防锈铝 二号锻铝 四号超硬铝 五号铸造铝合金 六号铸造铝合金 七号铸造铝合金 十三号铸造铝合金 十五号铸造铝合金 工业镁 锌板 铸锌 10-5锌铝合金 4-3铸锌铝合金 钴 钛 3钨钴合金 6钨钴合金 8钨钴合金 5钨钴钛合金 15钨钴钛合金 汞 锰 铬 钒 钼 银 金 铂 钾 钠 钙 硼 8.2 7.8 7.63 7.6 7.5 8.23 8.47 2.73 2.67 2.8 2.8 2.55 2.60 2.65 2.67 2.95 1.74 7.2 6.86 6.3 6.75 8.9 4.51 14.9～15.3 14.6～15.0 14.4～14.8 12.3～13.2 11.0～11.7 13.6 7.43 7.19 6.11 10.20 10.5 19.3 21.4 0.86 0.97 1.55 2.34
相对密度测定法
相对密度测定法 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外，温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检査药品的纯杂程度。 液体药品的相对密度，一般用比重瓶（图1)测定；测定易挥发液体的相对密度，可用韦氏比重秤（图2)。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 (1)取洁净、干燥并精密称定重量的比重 瓶（图1a)，装满供试品（温度应低于20℃或 各品种项下规定的温度）后，装上温度计(瓶 中应无气泡），置20℃(或各品种项下规定的 温度）的水浴中放置若干分钟，使内容物的温 度达到20℃(或各品种项下规定的温度），用 滤纸除去溢出侧管的液体，立即盖上罩。然后 将比重瓶自水浴中取出，再用滤纸将比重瓶的 外面擦净，精密称定，减去比重瓶的重量，求 得供试品的重量后，将供试品倾去，洗净比重 瓶，装满新沸过的冷水，再照上法测得同一温 度时水的重量，按下式计算，即得。 水重量 供试品重量供试品相对密度= (2)取洁净、干燥并精密称定重量的比重瓶（图1b)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20K 或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述（1)法，自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2.韦氏比重秤法
常用单位换算公式大全面积体积长度质量密度力温度压力热功功率速度
常用单位换算公式大全面积体积长度质量密度力温度压力热功功率速度 常用单位换算公式集合大全 换算公式 面积换算 1 平方公里（km2）=100 公顷（ha）= 247."1 英亩（acre）= 0."386平方英里（mile2）1平方米（m2）= 10."764 平方英尺（ft2） 1 平方英寸（in2）= 6."452 平方厘米（cm2） 1 公顷（ha）=100平方米（m2）= 2. "471 英亩（acre） 1 英亩（acre）= 0."4047 公顷（ha）= 4."047 x 10平方公里（km2）=4047平方米（m2）1 英亩（acre）= 0."4047 公顷（ha）= 4."047 x 10平-3方公里（km2）=4047平方米（m2）1 平方英尺（ft2）= 0."093 平方米（m2） 1 平方米（m2）= 10."764 平方英尺（ft2）
1 平方码（yd2）= 0."8361 平方米（m2） 1 平方英里（mile2）= 2. "590 平方公里（km2） 体积换算 1 美吉耳（gi）= 0."118 升 （1）1 美品脱（pt ）= 0."473 升 （1） 1 美夸脱（qt）= 0."946 升 （1）1美加仑（gal）= 3. "785 升 （1） 1 桶（bbl）= 0."159立方米（m3）=42美加仑（gal）1英亩英尺=1234立方米（m3）1 立方英寸（in3）= 16."3871 立方厘米（cm3）1 英加仑（gal）= 4. "546升 （1）10亿立方英尺（bcf）= 2831."7 万立方米（m3）1 万亿立方英尺（tcf）=
用天平和量筒测定固体和液体的密度
用天平和量筒测定固体和液体的密度 教学目标 知识目标 掌握测定固体和液体物质密度的实验原理． 能力目标 1．培养实验能力 这是一个测定性实验，通过这一实验应使学生明确实验原理，加深对物理概念、物理规律的理解，并通过实验培养学生根据给定的仪器进行实验设计的能力、进行表格设计的能力以及分析实验数据并得出结论的能力． 2．培养运用所学知识解决问题的能力． 根据密度的公式以及学习过的知识，如何测定物质的密度． 根据测量出的质量、体积值，运用所学知识求出物质的密度． 德育目标 本节实验所需仪器设备较多，应通过本节课教学有意识地培养学生良好的学习、工作习惯（实验时，各种仪器应按合理位置摆放，实验结束后，应整理仪器并归位放好）．培养学生与他人合作的意识和团队精神． 实验过程中对学生进行爱护仪器、爱护学习环境的教育，保证一个优美的学习环境，对学生进行环境美的教育． 教学建议 教材分析 这个实验是利用物理公式间接地测定一个物理量，是从实验原理、使用仪器、实验步骤的安排，记录数据、根据数据得出结果对学生全面地进行实验能力的训练的一个重要实验，对培养实验能力有重要的作用． 量筒和量杯的结构比较简单，使用时主要是会认识它们的刻度．所以教材首先要求学生观察量筒和量杯的刻度，认清它们的量程和每小格代表多少立方厘米．对于如何正确使用量筒或量杯测量液体和固体的体积，教材是通过几幅图加以说明的．选择石块作为测量对象，是因为从密度表中查不出它的密度值，石块的形状一般都不规则，必须用量筒或量杯才能测出它的体积，学生测量时会更有兴趣些．
教法建议 学生应在教师的引导下，用实验法完成本节课的学习． 教学设计示例 一、教学分析与说明 1．关于实验原理 实验前可与学生讨论如何利用密度公式来测定物质的密度，需要测出哪些量？用什么 办法和仪器来测量？启发学生思考，激发兴趣，搞清实验原理和实验方法． 2．在使用量筒时应注意的问题 （1）了解量筒（或量杯）的用途．量筒是实验室里用来测物体体积的仪器． （2）知道量筒的构造，学会判定量筒的最小分度和量程，认识“ml”表示“毫升”，读数时要估读到最小刻度的下一位． （3）量筒一定要放置在水平面上，然后再将液体倒入量筒中． （4）观察量筒里液面到达的刻度时，视线要跟液面相平，若液面呈凹形，观察时要 以凹形的底部为准；若液面呈凸形，观察时要以凸形的顶部为准． （5）用量筒（杯）测固体体积的方法叫排液法． 在练习用量筒（或量杯）测液体体积时，两次的测量应让同组的两个同学各测一 次．如果分组仪器全部是量筒，应给教师准备一个量杯，让学生看到实物．观察量筒时， 可就观察问题提问练习．在视线和凹面相平时，教师应做一个示范动作．滴管是学生第一 次使用，也应讲清楚如何使用，尤其是要从量筒中取出液体时应怎样做，让学生思考一下，最好找学生示范一下．测出的水的体积不要倒回烧杯中，做下一个实验时用． 3．关于实验的操作 （1）在测固体的体积时，要让学生弄明白需要记录哪些数据．并把所测得的有关数 据填入数据表中，再求出石块的体积和密度． 测固体密度最好用烧锅炉的焦炭，选一些大小形状均合适的（体积最好在20~40cm3 之间），事先要蘸上腊，以防吸水．如果用石块，一定要求学生用细线栓牢，否则极易砸 坏量筒．要讲清用排液法测体积的做法和这种方法的适用条件．第一，这种物质不能溶于 这种液体，若溶于这种液体就要换用其他的液体或想其他的解决办法．第二，这种物质不 能吸收这种液体，若吸收也需要换成其它的液体．因此排液法不是万能的．
相对密度测定法试验操作规程(2015版药典)
目 的：建立一个相对密度测定法试验操作规程，保证此项工作能顺利进行。 范 围：原、辅料检验。 责 任：检验员、QA 监控员、化验室主任、质保科科长、质量部负责人。 内 容： 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外，温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶进行测定；测定易挥发液体的相对密度时，可用韦氏比重秤。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 1.1取洁净、干燥并精密称定重量的比重瓶，装满供试品（温度应低于20℃或各药品项下规定的温度）后，装上温度计（瓶中应无气泡），置20℃（或各药品项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各药品项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量 供试品重量供试品的相对密度 1.2取洁净、干燥并精密称定重量的比重瓶，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃（或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述 （1）法，自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2．韦氏比重秤法
2019年中考物理试题：液体密度的测量专题(word版含答案)
2019年中考物理真题分类汇编——液体密度的测量 1.（2019泰安，22）一物理学习小组测量某种液体的密度，他们的实验器材有：托盘天平（配有砝码和镊子）、玻璃杯、细线和一个体积为10cm3、密度为7.9g/cm3的实心铁块。请你填写实验过程中的划线部分。 （1）把天平放在水平桌面上，把游码放在标尺左端的零刻度线处，天平指针静止时在分度盘上的位置如图甲所示，应将横梁上平衡螺母向＿＿（填“左”或“右”）调节，直到＿＿平衡。 （2）在玻璃杯中倒入适量的该液体，放在天平左盘中，用向右盘中加减砝码，并调节游码，直到横梁恢复平衡，测量玻璃杯和液体的总质量m1=102.4g。（3）用细线拴住铁块使其浸没在液体中，铁块不接触玻璃杯，使液体无溢出，进行再次测量，测量数据如图乙所示，测量值m2= g。 （4）计算该种液体的密度ρ= kg/m3。 2.（2019海南，17）用电子秤、一个玻璃杯和水，可以粗略测量椰子油的密度。先后测出空杯，装满水、装满油的杯子的质量，数据如下表。杯子两次“装满”，是为了使被测量的油和水_______相同。根据测量数据计算，椰子油的密度是 =1.0×103kg/m3） __________kg/m3。（ρ 水
3.（2019 青岛，21）测量盐水的密度，方案如下： （1）用天平和量筒进行测量请完成实验步骤： ①用天平称出烧杯和盐水的总质量m1； ②将烧杯中的适量盐水倒入量筒中，读出量筒中盐水的体积V； ③ ④利用上述所测物理量，写出盐水密度的表达式ρ盐＝。 （2）用液体密度计直接测量 因为盐水的密度比水的大，所以选用最小刻度是 1.0g/cm3 的液体密度计。它的测量原理是：密度计放入不同液体中，都处于漂浮状态，它所受的浮力重力（选填“大于”“等于”或“小于”）；被测液体密度越大，其排开液体的体积越，所以它的刻度是从 1.0g/cm3（选填“由下而上”或“由上而下”）顺次标记 1.1、1.2、1.3…。 4.（2019徐州，38）小华用弹簧测力计、烧杯、水、薄塑料袋测量酱油的密度． （1）测量前，应检查弹簧测力计指针是否指在刻度线上． （2）把适量的酱油装入塑料袋，排出空气后扎紧口，用弹簧测力计测出重力为3.6 N；然后用弹簧测力计提着塑料袋浸没在水中，如图所示，弹簧测力计示数为 N． （3）水的密度为1×103 kg/m3，则可算出酱油的密度为 kg/m3． （4）小华想用上述器材继续测量白酒的密度，但白酒的密度比水小． 请帮她想出一个可行的办法并简要说明：
