常用的热处理方法有

常用的热处理方法有：退火、淬火、回火、调质、时效及化学处理等。

1、退火

把钢加热到临界温度（在钢的固态范围内，引起钢内部组织结构变化的温度）以上30°C~50°C，经过适当保温后，随炉温一起缓慢冷却下来

其目的是降低材料的硬度，提高塑性，细化组织结构，改善力学性能和切削加工性能2、淬火

将零件加热到临界温度以上，保温一段时间后，然后在水中或油中迅速冷却。由于材料内部组织的变化，使其硬度提高，耐磨性加强，但材料的脆性也增强，塑性下降。由于淬火温度变化快。材料内部形成较大的淬火应力，会导致零件的变形或裂开。淬火不能作为零件的最终热处理，通常要经过适当的回火处理，一消除淬火应力。

淬火可以细化组织、提高硬度、便于切削加工。

3、调质

淬火加高温回火为调质。一些重要的零件，特别是一些在变应力下工作的零件，如连杆、齿轮和轴等常采用。

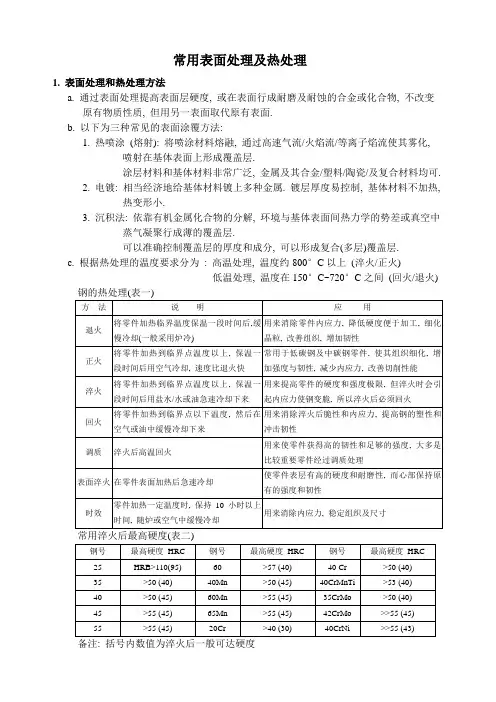

4、回火

将淬火后的零件重新加热到临界以下的某一温度，保温一段时间后，然后在空气中领冷却。回火温度越高，材料的硬度和强度下降越多，而塑性和韧性则显著提高。

常用热处理工艺【详情】

常用的几种热处理方法内容来源网络，由深圳机械展收集整理！更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。

1.4.回火钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出

机械加工常见热处理工艺

渗碳渗碳热处理渗碳：是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中，加热到900--950摄氏度的单相奥氏体区，保温足够时间后，使渗碳介质中分解出的活性碳原子渗入钢件表层，从而获得表层高碳，心部仍保持原有成分。相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。概述渗碳（carburizing/carburization）是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25%)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。分类按含碳介质的不同﹐渗碳可分为气体渗碳、固体渗碳﹑液体渗碳﹑和碳氮共渗（氰化）。气体渗碳是将工件装入密闭的渗碳炉内，通入气体渗剂（甲烷、乙烷等）或液体渗剂（煤油或苯、酒精、丙酮等），在高温下分解出活性碳原子，渗入工件表面，以获得高碳表面层的一种渗碳操作工艺。固体渗碳是将工件和固体渗碳剂（木炭加促进剂组成）一起装在密闭的渗碳箱中，将箱放入加热炉中加热到渗碳温度，并保温一定时间，使活性碳原子渗人工件表面的一种最早的渗碳方法。液体渗碳是利用液体介质进行渗碳，常用的液体渗碳介质有：碳化硅，“603”渗碳剂等。碳氮共渗（氰化）又分为气体碳氮共渗、液体碳氮共渗、固体碳氮共渗。原理渗碳与其他化学热处理一样﹐也包含3个基本过程。

1简述常用的热处理的方法及时效处理

1简述常用的热处理的方法及时效处理。答：常用热处理方法：退火,正火,淬火,回火,渗碳,渗氮,碳氮共渗,渗硼。时效处理有人工时效处理，自然时效处理。退火，将工件加热至Ac3以上30~50度，保温一定时间后，随炉缓慢冷却至500度一下在空间中冷却。正火，将钢件加热至Ac3或Acm以上，保温后从炉中取出在空气中冷却的一种操作。淬火，将钢件加热至Ac3或Ac1以上，保温后在水或油等冷却液中快速冷却，已获得不稳定的组织。回火，将淬火后的钢重新加热到Ac1以下的温度，保温后冷却至室温的热处理工艺。自然时效处理，将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。人工时效处理，采用将工件加热到较高温度，并较短时间进行时效处理的时效处理工艺，叫人工时效处理。 2简述钢回火的目的答：回火又称配火。将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。目的：一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。根据不同的要求可采用低温回火、中温回火或高温回火。通常随着回火温度的升高，硬度和强度降低，延性或韧性逐渐增高。 3简述钢的表面淬火的作用及分类。答：有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 4简述感应热处理技术的工作原理及特点。简述超音频感应淬火的工作频率及频率和淬硬层厚度的关系。答：基本原理将工件放入感应器(线圈)内，当感应器中通入一定频率的交变电流时,周围即产生交变磁场。交变磁场的电磁感应作用使工件内产生封闭的感应电流──涡流。感应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小, 这种现象称为集肤效应。工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄。在加热层温度超

常见的金属热处理

1.退火操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。应用要点：1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。 2.正火操作方法：将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。目的：1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。应用要点：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。 3.淬火操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。应用要点：1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。 4.回火

操作方法：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。目的：1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。应用要点：1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。 5.调质操作方法：淬火后高温回火称调质，即将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。目的：1.改善切削加工性能，提高加工表面光洁程度；2.减小淬火时的变形和开裂；3.获得良好的综合力学性能。应用要点：1.适用于淬透性较高的合金结构钢、合金工具钢和高速钢；2. 不仅可以作为各种较为重要结构的最后热处理，而且还可以作为某些紧密零件，如丝杠等的预先热处理，以减小变形。 6.时效操作方法：将钢件加热到80~200度，保温5~20小时或更长时间，然后随炉取出在空气中冷却。目的：1. 稳定钢件淬火后的组织，减小存放或使用期间的变形；2.减轻淬火以及磨削加工后的内应力，稳定形状和尺寸。应用要点：1. 适用于经淬火后的各钢种；2.常用于要求形状不再发生变化的紧密工件，如紧密丝杠、测量工具、床身机箱等。 7.冷处理操作方法：将淬火后的钢件，在低温介质（如干冰、液氮）中冷却到－60～－

常见的热处理方法

常见的热处理方法、目的和工序位置的安排由于热处理工序安排对车削类工艺影响较大，更重要的是往往由于热处理工序安排颠倒，使工件无法继续加工，而且所产生的废品往往是无法挽回的。为此对热处理工序的安排要加以了解，并引起重视。下面将常见的热处理方法、目的和工序位置的安排分别介绍如下：一、预备热处理预备热处理包括退火、正火、调质和时效等。这类热处理的目的是改善加工性能，消除内应力和为最终热处理做好组织准备。退火、正火、调质工序多数在粗加工前后，时效处理一般安排在粗加工、半精加工以后，精加工之前。 1.退火和正火目的是改善切削性能，消除毛坯内应力，细化晶粒，均匀组织；为以后热处理作准备。例如：含碳量大于0.7%的碳钢和合金钢，为降低硬度便于切削加工采用退火处理；含碳量低于0.3%的低碳钢和低合金钢，为避免硬度过低切削时粘刀，而采用正火适当提高硬度。一般用于锻件、铸件和焊接件。退火一般安排在毛坯制造之后，粗加工之前进行。2.调质目的是使材料获得较好的强度、塑性和韧性等方面的综合机械性能，并为以后热处理作准备。用于各种中碳结构钢和中碳合金钢。调质一般安排在粗加工之后，半精加工之前。调质是最常用的热处理工艺。大部分的零件都是通过调质处理来提高材料的综合机械性能，即提高拉伸强度、屈服强度、断面收缩率、延伸率、冲击功。调质处理能大大提高材料的拉伸和屈服强度，提高屈强比和冲击功，使材料具有强度和塑韧性的良好配合。由于屈服强度、疲劳强度、冲击强度的提高，在零件设计时就可以采用更小的材料截面，从而减少机械设备的整体重量，节省零件占用空问和能量消耗。因此在某些场合为了减少机械空间和机械重量在设计过程中要有意识地利用调质工艺。需要强调的是，一般来讲调质钢应该为中碳钢( C = 0．3％～0．6％)；碳钢中像30、 35、40、45、50等钢种则既可以调质处理又可以正回火使用；而对高碳钢和低碳钢则不宜采用调质工艺调质过程是淬火加高温回火。首先需要将零件加热到材料的Acl点以上30～50℃ (800．950℃)，保温一定时间，然后在油中或水中冷却。冷却后立即入炉进行回火(500～650℃)，以降低淬火应力、调整组织成份，进而达到机械性能要求。而回火温度的制定是根据硬度或性能高低而定的，硬度和强度越高，回火温度越低。调质工序后的任何高于回火温度的加热，都将降低已达到的强度。选择调质处理时应特别注意以下几点： (1)图纸中应明确要求应明确写明“调质”。若只写“热处理…H B”外协厂家可能采用其他热处理工艺，比如正回火达到所要求的硬度。而正回火所达到的同样硬度的材料其屈服强度和冲击功会非常低。实际工作中曾发生过地脚螺栓使用时发生早期断裂的事故就是由此导致的。 (2)调质的硬度和硬度范围要按材料标准选择调质的硬度和硬度范围。这一方面有利于工厂配炉生产，另一方面过窄的硬度范围要求在实际生产中根本无法满足。

各种热处理工艺介绍

第4章热处理工艺热处理工艺种类很多，大体上可分为普通热处理（或叫整体热处理），表面热处理，化学热处理，特殊热处理等。 4.1钢的普通热处理 4.1.1退火将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。退火的目的： z降低钢的硬度，提高塑性，便于机加工和冷变形加工； z均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备； z消除内应力和加工硬化，以防变形和开裂。退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。一、退火方法的分类常用的退火方法，按加热温度分为：临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火碳钢各种退火和正火工艺规范示意图： 1、完全退火工艺：将钢加热到Ac3以上20~30 ℃℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全A化）。完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。低碳钢完全退火后硬度偏低，不利于切削加工；过共析钢加热至Ac cm以上A状态缓慢冷却退火时，Fe3C Ⅱ

会以网状沿A晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。亚共析钢完全退火后的组织为F+P。实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。 2、等温退火完全退火需要的时间长，尤其是过冷A比较稳定的合金钢。如将A化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使A?P然后空冷至室温的热处理工艺。目的：与完全退火相同，转变较易控制。适用于A较稳定的钢：高碳钢（w(c)>0.6％）、合金工具钢、高合金钢(合金元素的总量>10％)。等温退火还有利于获得均匀的组织和性能。但不适用于大截面钢件和大批量炉料，因为等温退火不易使工件内部或批量工件都达到等温温度。 3、不完全退火工艺：将钢加热到Ac1~Ac3(亚共析钢)或Ac1~Ac cm(过共析钢)经保温后缓慢冷却以获得近于平衡组织的热处理工艺。主要用于过共析钢获得球状珠光体组织，以消除内应力，降低硬度，改善切削加工性。球化退火是不完全退火的一种 4、球化退火使钢中碳化物球状化，获得粒状珠光体的一种热处理工艺。 ℃℃温度，保温时间不宜太长，一般以2~4h 工艺：加热至Ac1以上20~30 为宜，冷却方式通常采用炉冷，或在Ar1以下20℃左右进行较长时间等温。主要用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。过共析钢经轧制、锻造后空冷的组织是片层状的珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，在以后的淬火过程中也容易变形和开裂。球化退火得到球状珠光体，在球状珠光体中，渗碳体呈球状的细小颗粒，弥散分布在铁素体基体上。球状珠光体与片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易粗大，冷却时变形和开裂倾向小。如果过共析钢有网状渗碳体存在时，必须在球化退火前采用正火工艺消除，才能保证球化退火正常进行。目的：降低硬度、均匀组织、改善切削加工性为淬火作组织准备。球化退火工艺方法很多，主要有： a)一次球化退火工艺：将钢加热到Ac1以上20~30 ℃℃，保温适当时间，然后随炉缓慢冷却。要求退火前原始组织为细片状珠光体，不允许有渗碳体网存在。

热处理工艺的分类

热处理工艺的分类金属热处理工艺大体可分为、表面热处理和化学热处理三大类。根据加热、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。整体热处理是对工件整体加热，然后以适当的速度冷却，获得需要的金相组织，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和四种基本工艺。整体热处理工艺的手段退火是将工件加热到适当温度，根据材料和工件采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的和使用性能，或者为进一步淬火作组织准备。正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。 “四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。为了获得一定的强度和韧性，把淬火和结合起来的工艺，称为。某些合金淬火形成后，将其置于室温或稍高的适当温度下保持较长时间，以提高合金的硬度、强度或电性磁性等。这样的热处理工艺称为。把形变与热处理有效而紧密地结合起来进行，使工件获得很好的强度、韧性配合的方法称为；在负压气氛或真空中进行的热处理称为，它不仅能使工件不氧化，不脱碳，保持处理后工件表面光洁，提高工件的性能，还可以通入渗剂进行化学热处理。表面热处理是只加热工件表层，以改变其表层力学性能的金属热处理工艺。为了只加热工件表层而不使过多的热量传入工件内部，使用的热源须具有高的，即在单位面积的工件上给予较大的热能，使工件表层或局部能短时或瞬时达到高温。表面热处理的主要方法有火焰淬火和热处理，常用的热源有氧乙炔或氧丙烷等火焰、、激光和电子束等。化学热处理是通过改变工件表层化学成分、组织和性能的金属热处理工艺。化学热处理与表面热处理不同之处是后者改变了工件表层的化学成分。化学热处理是将工件放在含碳、氮或其它的介质(气体、液体、固体)中加热，保温较长时间，从而使工件表层渗入碳、氮、硼和铬等元素。渗入元素后，有时还要进行其它热处理工艺如淬火及回火。化学热处理的主要方法有渗碳、渗氮、渗金属。热处理是和工模具制造过程中的重要工序之一。大体来说，它可以保证和提高工件的各种性能，如耐磨、耐腐蚀等。还可以改善的组织和应力状态，以利于进行各种冷、。

热处理工艺方法

典型零件热处理工艺方法发布时间: 2007-5-05 21:36 作者: 网络转载来源: 字体: 小中大 | 上一篇下一篇 | 打印 a、紧固件的热处理 1）螺栓、螺钉和螺柱的力学性能。 2）螺母力学性能。 3）不同强度级别、不同之境的螺栓所对应的钢号。 4）钢材球化退火工艺。 5）螺栓和螺母用部分合金钢热处理规范。 6） 35、45钢螺栓和螺母热处理规范。 7）螺栓和螺母低碳合金钢的热处理和力学性能。 8）几种不锈钢热处理规范及力学性能。 9）几种钢材的高温力学性能。 10）几种钢材低温冲击值。 11）弹性垫圈及弹性挡圈的技术要求。 12）销的材料选用及热处理。 13）铆钉用材料、热处理机表面处理。 b、大型铸件的热处理 1）大型铸件的热处理。 c、模具的热处理内增加。 1）塑料模的热处理塑料模具的工作条件和分类。塑料模具的主要失效形式。塑料模具材料的选用。塑料模具的热处理工艺。 2）提高模具性能和寿命的途径高强韧模具材料的应用及效果实例。模具强韧化处理应用实例。常用模具钢真空淬火工艺参数。模具表面强化技术及应用实例。 d、轴类零件的热处理内增加 1）连杆连杆材料。常用碳素钢和合金结构钢连杆的调质工艺。经不同工艺处理的40Cr和45钢连杆的力学性能。连杆的常见热处理缺陷及预防补救措施。 2）活塞销活塞销的服役条件和失效方式。活塞销材料。

活塞销的渗碳热处理工艺。活塞销常见热处理缺陷及预防补救措施。 3）挺杆挺杆的服役条件和失效方式。挺杆的材料。各种挺杆的热处理工艺及技术要求。冷镦合金铸铁挺杆的热处理工艺。 e、机床零件的热处理 1）机床导轨的热处理导轨服役条件及失效形式。机床导轨材料。铸铁导轨的感应淬火。灰铸铁导轨感应淬火常见缺陷及解决办法。铸铁导轨的火焰淬火。铸铁导轨的接触电阻加热淬火。 2）机床主轴的热处理机床主轴的服役条件和失效方式。机床主轴材料。机床主轴的热处理工艺。 3）机床丝杠的热处理机床丝杠的服役条件和失效方式。机床丝杠材料。机床普通丝杠的热处理工艺。机床滚珠丝杠的热处理工艺。 4）机床离合器零件的热处理。 f、液压元件的热处理 1）齿轮泵零件的热处理。 2）叶片泵零件的热处理。 3）柱塞泵零件的热处理。 4）液压阀零件的热处理。 g、化工机械零件的热处理 1）压力容器的热处理。压力容器的失效。压力容器用碳钢和低合金钢的力学性能。压力容器用低温钢和不锈钢的力学性能。压力容器用耐热钢和抗氢钢的力学性能。压力容器用不锈钢铸件的力学性能。压力容器用钢的正火工艺。各种压力容器用钢最佳回火温度。各种压力容器用钢的去应力退火温度及保温时间。

几种常见的热处理种类及基本概念

几种常见的热处理种类及基本概念 1. 正火：将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。 2. 退火annealing：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却（或埋在砂中或石灰中冷却）至500度以下在空气中冷却的热处理工艺 3. 固溶热处理：将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以得到过饱和固溶体的热处理工艺 4. 时效：合金经固溶热处理或冷塑性形变后，在室温放置或稍高于室温保持时，其性能随时间而变化的现象。 5. 固溶处理：使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，以便继续加工成型 6. 时效处理：在强化相析出的温度加热并保温，使强化相沉淀析出，得以硬化，提高强度 7. 淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺 8. 回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺 9. 钢的碳氮共渗：碳氮共渗是向钢的表层同时渗入碳和氮的过程。习惯上碳氮共渗又称为氰化，目前以中温气体碳氮共渗和低温气体碳氮共渗（即气体软氮化）应用较为广泛。中温气体碳氮共渗的主要目的是提高钢的硬度，耐磨性和疲劳强度。低温气体碳氮共渗以渗氮为主，其主要目的是提高钢的耐磨性和抗咬合性。 10. 调质处理quenching and tempering：一般习惯将淬火加高温回火相结合的热处理称为调质处理。调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织为优。它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关，一般在HB200—350之间。 11. 钎焊：用钎料将两种工件粘合在一起的热处理工艺回火的种类及应用根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种：（一）低温回火（150－250度）低温回火所得组织为回火马氏体。其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使用时崩裂或过早损坏。它主要用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳件等，回火后硬度一般为HRC58－64.

常见零件的热处理方式

一、齿轮 1.渗碳及碳氮共渗齿轮的工艺流程毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程配料→锻造→正火→粗加工→精加工→感应或火焰加热淬火→回火→珩磨或直接使用调质 3.高频预热和随后的高频淬火工艺流程锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿二、滚动轴承 1.套圈工艺流程棒料→锻制→正火→球化退火棒料→钢管退火磨→补加回火→精磨→成品 2.滚动体工艺流程（1）冷冲及半热冲钢球钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（2）热冲及模锻钢球棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品（3）滚子滚针钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品三、弹簧 1.板簧的工艺流程

切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收 2.热卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收 3.冷卷螺旋弹簧工艺流程下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收四、汽车、拖拉机零件的热处理 1.铸铁活塞环的工艺流程（1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品（2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品 2.活塞销的工艺流程棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品冷拔管→下料→渗碳→淬火、回火→精加工→成品 3.连杆的工艺流程锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品 4.渗碳钢气门挺杆的工艺流程棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品 5.合金铸铁气门挺杆的工艺流程合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品钢制杆体→对焊→热处理→精加工→表面处理→成品 6.马氏体型耐热钢排气阀的工艺流程马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品 7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程

常用热处理方法

一、退火将钢件加热到临界温度以上（不同钢号它的临界温度也不同，一般是 710-750℃，个别合金钢到800或900℃），在此温度停留一段时间，然后缓慢冷却的过程叫做退火退火的目的是： 1、降低硬度，便于切削加工； 2、细化晶粒，均匀组织，以改善钢件毛坯的机械性能，或者为下一步淬火做好准备； 3、消除内应力二、正火将钢件加热到临界温度以上，在此温度停留一段时间，然后放在空气中冷却的过程称为正火。正火的冷却速度比退火快，加热和保温时间与退火一样。正火的目的是使低碳和中碳钢件及渗碳机件的组织细化，增加强度与韧性，减少内应力，改善切削性能。正火实质上是退火的一种特殊形式具有与退火相似的目的所不同的是冷却速度比退火快，可以缩短生产周期，比较经济。三、淬火将钢件加热到临界点以上，保温一段时间，然后在水、盐水或油中（个别材料在空气中）急速冷却的过程叫做淬火。淬火的目的是提高钢件的硬度和强度。对于工具刚来说，淬火的主要目的是提高它的硬度，以保证刀具的切削性能和冲模工具及量具的耐磨性。对于中碳钢制造的机件来说，淬火是为以后的回火做好结构和性能上的准备，因为高强度和高韧性并不能在淬火后同时得到，而是在回火处理后才得到的。有很多零件如齿轮、曲轴等，他们在工作时一方面要受磨，另一方面又要受到冲击作用，因此要求零件表面有很高的硬度，而中心有较好的韧性。这时可以利用表面淬火的方法来达到上述要求。表面淬火是应用将工件的表面迅速加热到淬火温度（这时金属内部的温度仍比较低），随后立即用水喷到工件表面上，进行急速冷却。这样就能获得表面硬、中心韧的要求。表面加热时，可用氧炔焰、高频电流或中频电流加热。四、回火将淬硬的钢件加热到临界点以下的温度，保温一段时间，然后在空气中或油中冷却下来的过程叫做回火。回火的目的是消除淬火后的脆性和内应力，调整组织，提高钢件的塑性和冲击韧性。对于工具来说，是为了尽可能减少脆性保留硬度。对于零件来说是为了提高韧性，但不可避免的会使硬度降低。五、调质淬火后高温回火，叫做调质。调质的目的是使钢件获得很高的韧性和足够的强度，使其具有良好的综合机械性能。很多重要零件如主轴、丝杠、齿轮等都是经过调质处理的。调质一般是在零件机械加工后进行的，也可把锻坯或经过粗加工的光坯调质后再进行机械加工。六、时效

常用热处理方法.

常用热处理方法一、热处理是通过加热、保温、冷却三个环节来实现的。加热、保温、冷却是热处理的三要素。二、热处理的基本工艺 1、钢的退火将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。 2、钢的正火正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。 3、钢的淬火淬火是将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。淬火能增加钢的强度和硬度，但要减少其塑性。淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。 4、钢的回火将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。其目

的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。回火分高温回火、中温回火和低温回火三类。回火多与淬火、正火配合使用。 ⑴调质处理：淬火后高温回火的热处理方法称为调质处理。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。 ⑵时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。

常见的几种热处理

几种常见的热处理 1．正火：将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理艺。 2．退火annealing：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却（或埋在砂中或石灰中冷却）至500度以下在空气中冷却的热处理工艺。 3．固溶热处理：将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以得到过饱和固溶体的热处理工艺。 4．时效：合金经固溶热处理或冷塑性形变后，在室温放置或稍高于室温保持时，其性能随时间而变化的现象。 5．固溶处理：使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，以便继续加工成型。 6．时效处理：在强化相析出的温度加热并保温，使强化相沉淀析出，得以硬化，提高强度。 7．淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺。

8．回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺。 9．钢的碳氮共渗：碳氮共渗是向钢的表层同时渗入碳和氮的过程。习惯上碳氮共渗又称为氰化，目前以中温气体碳氮共渗和低温气体碳氮共渗（即气体软氮化）应用较为广泛。中温气体碳氮共渗的主要目的是提高钢的硬度，耐磨性和疲劳强度。低温气体碳氮共渗以渗氮为主，其主要目的是提高钢的耐磨性和抗咬合性。 10．调质处理quenching and tempering：一般习惯将淬火加高温回火相结合的热处理称为调质处理。调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织为优。它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关，一般在HB200—350之间。 11．钎焊：用钎料将两种工件粘合在一起的热处理工艺。

常用钢材热处理工艺参数

热处理工艺规程B/Z61.012－95 （工艺参数）

2012年10月15日

目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火……………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20) 7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28)

热处理工艺规程（工艺参数） 1.主题内容与适用范围本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种：表1

常见材料热处理方式及目的

常见材料热处理 1、45（S45C）常见热处理基本资料：45号钢为优质碳素结构钢（也叫油钢），硬度不高易切削加工。 ⑴调质处理（淬火+高温回火）淬火：淬火温度840±10℃，水冷（55~58HRC，极限62HRC）; 回火：回火温度600±10℃，出炉空冷（20~30HRC）。硬度：20~30HRC 用途：模具中常用来做45号钢管模板，梢子，导柱等，但须热处理（调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。但表面硬度较低，不耐磨。可用调质+表面淬火提高零件表面硬度） *实际应用的最高硬度为HRC55（高频淬火HRC58）。 2、40Cr（SCr440）常见热处理基本资料：40Cr为优质碳素合金钢。40Cr钢属于低淬透性调质钢，具有很高的强度，良好的塑性和韧性，即具有良好的综合机械性能（Cr能增加钢的淬透性，提高钢的强度和回火稳定性） ⑴调质处理淬火：淬火温度850℃±10℃，油冷。（硬度45~52HRC）回火：回火温度520℃±10℃，水、油冷。硬度：32~36HRC 用途：用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件 ⑵不同回火温度淬火：加热至830~860℃，油淬。（硬度55HRC以上）回火：150℃——55 HRC 200℃——53 HRC 300℃——51 HRC 400℃——43 HRC 500℃——34 HRC 550℃——32 HRC 600℃——28 HRC 650℃——24 HRC 3、T10（SK4）常见热处理基本资料：T10碳素工具钢，强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织；淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。 ⑴淬火+低温回火淬火：淬火温度780±10℃，保温50min左右（视工件薄厚而定）或淬透。先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热。（得到硬度62~65HRC）回火：加热温度160~180℃，保温~2h。（回火后硬度60~62HRC）用途：适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具，也可用作不受较大冲击的耐磨零件。 ⑵调质处理（淬火+高温回火）----（一般不调至处理）淬火温度780~800℃，油冷至温热。回火温度（640~680℃），炉冷或空冷。（回火后硬度183~207HBS） 4、9CrWMn (SKS3) 常见热处理基本资料：9CrWMn钢是油淬硬化的低合金泠作模具钢（俗称油钢）。该钢具有?定的淬透性和耐磨性,淬?变形较?,碳化物分布均匀且颗粒细?。该钢的塑性、韧性较好,耐磨性?CrWMn钢低。优点：硬度、强度较高；耐磨性较高；淬透性较高；机械性能好（尺寸稳定，变形小）。缺点：韧性、塑性较差；有较明显的回火脆性现象；对过热较敏感；耐腐蚀性能较差。 ⑴淬火+低温回火退火（预先热处理）:加热至750~800℃，，≤30℃/h控温冷却至550℃出炉空冷（约停留1~3h）。（作用：改善或消除应力，防止工件变形、开裂。为最终热处理做准备）淬火:先预热至550℃~650℃，再加热至800~850℃，保温，油冷至室温（硬度64~66HRC），组织为高碳片状马氏体。回火:加热至150℃~200℃，保温2h，炉冷（硬度61~65HRC）。硬度:HRC60℃以上

常用材料热处理工艺完整版

常用材料热处理工艺 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

常用材料热处理工艺二、ASTM A182 F22 1．退火（A）≥90±10℃炉冷； 2．回火（T）≥675℃ 3．HB≤170（一级）156~207（三级）三、ASTM A694 F60，F52 1．N+T或Q+T N（Q）：920±10℃保温，空冷（水淬） T：≥540±10℃?保温，空冷 2．HB实测四、16MnJB4726-2000 或N+T N：930±10℃保温，空冷 T：≥600±10℃保温空冷 2．HB：121~178 五、16MnDJB4727-2000 1．Q+T Q：930±10℃?保温，水冷 T：≥600±10℃保温空冷 2．HB实测六、A105ASTM A105-2002

1．正火（N）：900±10℃保温，空冷 2：HB：137~187 七、20# JB4726-2000 1．正火（N）：910±10℃保温，空冷 2．HB：106~159 八、LF2ASTM A350 LF2 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 九、LF3ASTM A350-2002b 1．淬火+回火（Q+T） Q：870~940℃?保温，水冷 T：540~665℃?保温，空冷 2．HB≤197 十、15CrMo JB4726-2000 1．淬火+回火（Q+T） Q：900±10℃?保温，水冷 T：≥620℃?保温，空冷 2．HB：118~180 十一、1Cr5Mo JB4726-2000 1．淬火+回火：

常用钢材热处理工艺参数定稿版

常用钢材热处理工艺参数 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】

热处理工艺规程B/Z61.012－95 （工艺参数） 2012年10月15日

5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20) 7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28)
