完整版串联稳压电路工作原理

变

当输入电压（

VI ）改变时，能自动调节（VCE ）电压的大小，使输出电压（Vo ）保

持恒定。例如：VI

Voff 经取样和放大电路后f IB

VC 日f Vo J

VI 是整流滤波后的电压，

T 为调整管，A 为比较放大电路，VREF 为基准电压，它由稳压管 Dz 与限流电阻R 构成。R1与R2组成反馈网络，是用来反映输出电

压变化的取样环节。

交优输入

220V 50HZ Ui 赳源

整流

滤波

变压器

电路

知识原理要点直流稳压电源原理框图如图 4— 1所示。

宜流输出

U2 四、实验原理

图为串联型直流稳压电源。它除了变压、整流、滤波外，稳压器部分一般有四个环节：调整环节、基准电压、比较放大器和取样电路。当电网电压或负载变动引起输出电压化时，取样电路将输出电压 Vo 的一部分馈送回比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集一射极间电压，补偿的变化，从而维持输出电压基本不变。

工作原理图及功能方框图

假设由于某种原因（如电网电压波动或者负载电阻变化等）使输出电压上升，取样电路将

这一变化趋势送到比较放大管的基极，与发射极基准电压进行比较,并且将二者的差值进行放大，比较放大管的基电极电位（即调整管的基极电位）降低。由于调整管采用射极输出形式，所以输出电压必然降低，从而保证 Uo 基本稳定。

稳压电路由于直接用输出电压的微小变化量去控制调整管。

果不好。如果在电路中增加一级直流放大电路，把输出电压的微小变化加以放大，再去控制调

整管，其稳压性能便可大大提高，这就是带放大环节的串联型稳压电路。

当输入电压Ui 增大（或减小）时，串联型稳压电路的稳压原理可用电路来说明。图中可变电阻R 与负载RL 相串联。若RL 不变。增大（或减小）R 值使输入电压 Ui 变化全部降落在电阻 R 上，从而坚持输出电压 UL 基本不变。同理，若 Ui 不变，当负载电流IL 变化时（导致UL 变

化）也相应地调整 R 值，以保持 R 上的压降不变，使输出电压 UL 也基本不变。

J L /￡||

其控制作用较小，所以，稳压效

Ti?

血5顾

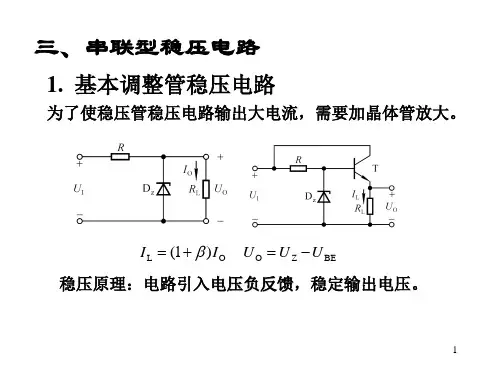

则是用晶体三极管来代替可变电阻R利用负反馈的原理，实际的稳压电路中。以输出电压的变化量控制三极管集射极间的电阻值，以维持输出电压的基本不变。

故称调整管，最简单的串联型稳压电路如图Z0719所示。晶体管T电路中起电压调整作用。

因它与负载RL串联联接的故称串联型稳压电路。图中DZ与R组成硅稳压管稳压电路，给晶体管基极提供一个稳定的电压，叫基准电压UZR又是晶体管的偏流电阻，使晶体管工作于合适的工作状态，由电路可知

UL=Ui-UCE

UBE=UB-UE=UZ-UL

使输出电压UL增大时，该电路的稳压原理如下：当输入电压Ui增加或负载电流IL减小。

则三极管的UBE减小，从而使IBIC都减小，UCE增加（相当于RCE增大）结果使UL基本不变。

这一稳压过程可表示为:

Ui t （或IL J ）UL UBEJ T IB IC UCEff ULj

当Ui减小或IL增大，同理。使UL减小时，通过与上述相反的调整过程，也可维持UL基本不变。

该稳压电路是一射极输出器（RL接于T射极）其输出电压UL跟随输入电压UB=UZ变化的因U

B一稳定值，从放大电路的角度看。故UL也是稳定的基本上不受Ui与IL变化的影响。

乙类

它由两只特性对称的NPN管及PNP管组成，输入电压U i加至两管的基极，输出电压U。由两管的射极取出。电路采用正、负电源供电。

在静态时，U i=0,两管无偏压，同时截止，|CQ1 = |CQ2=0，U CEQ1=U CEQ2=U CC,

U o=0，I o = 0，功耗为零。

加上正弦输入信号U i后，若忽略管子的发射结阈值电压（令U BE0=0 ），则在输入信号的正

半周时，T2截止，T1导通，此时T1相当于NPN管的共集放大

电路，获得U o 和I o 的正半周；在输入信号的负半周时， T 1截止，T 2导通，此时T 2相当于

PNP 管的共集放大电路，获得 U o 和I o 的负半周。这样，两管交替轮流导通半个周期，在负载上得到了完整的正弦波形。该电路的电流波形如图 3— 60(b)所示。可见，互补推挽功放实

际上是两个轮流工作的共集电路的组合。每个管子导通半个周期，处于乙类工作状态。

变压器耦合乙类推挽功率放犬电路

其工作原理:

当输入信号使变压器副边电压极性为上 “ +” -”时，T i 管导通, 当输入信号使变压器副边电压极性为上下“ +”寸，T 2管导通, 图(b )为图(a 所示电路的图解分析，等效负载 R /

L 上能够获得

的最大电压幅值近似等于

j ||

山N1

ic 2

V cc 。因此负载 R L 上获得正弦波电压，从而获得交流功率。 T i 和 T 2

推挽”工作方式。

T 2管截止，电流如图所示;

T 1管截止，电流如图所示;
