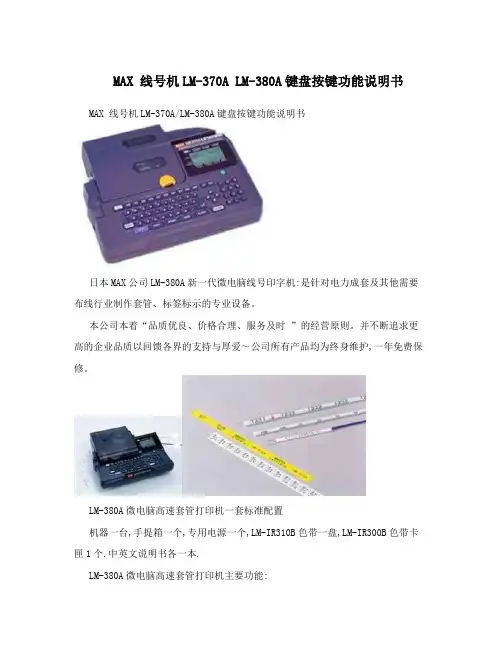

MAX LM-370号码机使用

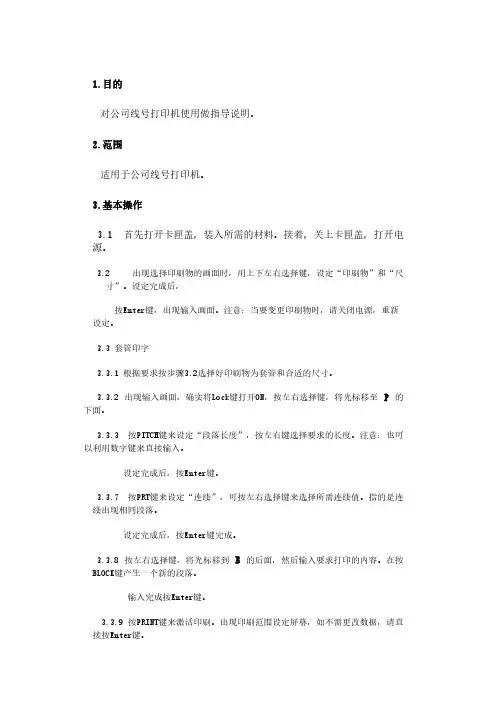

MAX LM-370号码机使用方法1
1：开机时出现两个选择，一共是“刷新”，一个是“继续”，我们选择“刷新”。
2：选择“刷新”后，出现套管的选择，在这里选择MAX套管，尺寸是根据放入的套管来确定。
3：直接可以打了，而且打出来的号码管还可以。
MAX LM-370号码机使用方法2
1：开机时出现两个选择，一共是“刷新”，一个是“继续”，我们选择“刷新”。
2：选择“刷新”后，出现套管的选择，在这里选择MAX套管，尺寸是根据放入的套管来确定。
3：按SIZE键，出现“文字高度”，“自动”。我们把“文字高度”设置=2.0 “自动”=off
4：按WIDTH键,出现“文字宽度”，我们把“文字宽度”设置=扩大。
5：按C/SPC键,我们把“字距”=标准，“行距”=标准。
6：按PITCH键，出现“断落长度”，我们把“断落长度”设置成想要的长度，国际标准是25mm。
7：按PRT键，“连续”= 1 PCS，连续打印是可以根据实际情况来设置的。可以是1遍，2遍。
以上全部设置好后就可以打印了。
其实用第一种方法，就可以直接打印了，但是PITCH“断落长度”，PRT“连续”，还是要设置的。
