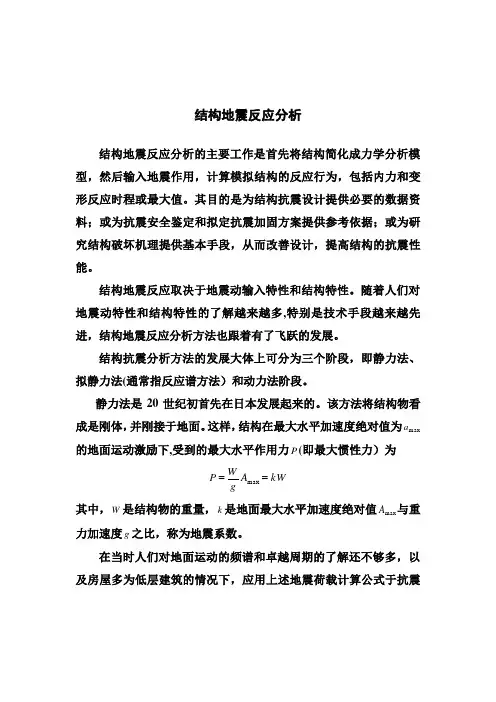

结构地震反应分析的状态空间法_范旭红

地震响应的反应谱法与时程分析比较 (1)

发电厂房墙体地震响应的反应谱法与时程分析比较 1问题描述 发电厂房墙体的基本模型如图1所示： 图1 发电厂墙体几何模型 基本要求：依据class 9_10.pdf的最后一页的作业建立ansys模型,考虑两个水平向地震波的共同作用(地震载荷按RG1.60标准谱缩放,谱值如下)，主要计算底部跨中单宽上的剪力与弯矩最大值,及顶部水平位移。要求详细的ansys反应谱法命令流与手算验证过程。以时程法结果进行比较。分析不同阻尼值(0.02,0.05,0.10)的影响。 RG1.60标准谱 (1g=9.81m/s2) (设计地震动值为0.1g) 频率谱值(g) 33 0.1 9 0.261 2.5 0.313 0.25 0.047 与RG1.60标准谱对应的两条人工波见文件rg160x.txt与rg160y.txt 2数值分析框图思路与理论简介 2.1理论简介 该问题主要牵涉到结构动力分析当中的时程分析和谱分析。时程分析是用于确定承受任意随时间变化荷载的结构动力响应的一种方法。谱分析是模态分析的扩展，是用模态分析结果与已知的谱联系起来计算模型的位移和应力的分析技术。 2.2 分析框架： 时程分析：在X和Z两个水平方向地震波作用下，提取底部跨中单宽上的剪力、弯矩值和顶部水平位移，并求出最大响应。 谱分析：先做模态分析，再求谱解，由于X和Z两个方向的单点谱激励，因此需进行两次谱分析，分别记入不同的工况最后组合进行后处理得出结够顶部水平位移、底部单宽上剪力和弯矩的最大响应。 3有限元模型与荷载说明 3.1 有限元模型 考虑结构的几何特性建立有限元模型，首先建立平面几何模型，并将模型进行合理的切割，采用plane42单元，使用映射划分网格的方法生产平面单元（XOY平面）。然后，采用solid45

框架结构地震响应时程分析的计算模型

框架结构地震响应时程分析的计算模型 摘要：在结构进行地震响应时程分析时，必须首先确定结构的计算模型，以便确立结构的层间刚度。在地震作用下，结构计算模型是结构进行地震响应时分析的主体，由几何模型和物理模型两部分组成。其中几何模型反映了结构计算模型的几何构成，物理模型反映了材料或构件的力学性能。目前在工程上常用的计算模型主要有层间模型、杆系模型和杆系—层间模型。本文针对这三种模型进行全面的分析，并对它们的优缺点展开论述。 1前言 在求解结构在地震作用下的运动方程时，必须要计算结构的刚度矩阵[k]，而要计算结构的刚度矩阵[k]，就得确定结构的计算模型。因此，确定结构的计算模型是结构进行动力分析时必不可少的内容。对于多层框架结构，目前应用最广泛的模型是层间模型、杆系模型和杆系—层间模型。 2 层间模型 层间模型是在假定建筑各层楼板在其自身平面内刚度无穷大，水平地震作用下同层各竖向位移相同，以及建筑结构刚度中心和质量中心相重合，水平地震作用下没有绕竖轴扭转发生的基础上建立起来的。在这种模型中，将结构视为一根竖向杆，结构的质量集中于各楼层处，如图1（a）所示。 (a) (b) (c) (d) 图1 层间模型 （a）层间模型一般形式；（b）层间剪切模型；（c）层间弯曲模型；(d) 层间弯剪模型计算时，层间模型取各层为基本计算单元，采用层恢复力模型来表示地震作用过程中层刚度随层剪力的变化关系，而不考虑弹塑性阶段层刚度沿层高的变化。其几何模型相当于串联质点模型，物理模型的重要参数是层间刚度及其非线性变化规律。根据结构形式、构造特点以及结构侧向变形情况不同，层间模型又分为层间剪切模型、层间弯曲模型及层间弯剪模型，如图1（b）—（d）所示。其中，层间弯曲模型主要用于结构侧向变形以弯曲为主的剪力墙结构中。 而在进行框架结构动力分析时，常用的层间模型是层间剪切模型和层间弯剪模型。当框架横梁与柱的线刚度之比较大时，即“强梁弱住”型框架结构，在振动过程中各楼层始终保持水平，结构的变形表现为层间的错动，其侧向变形主要是层间剪切变形，那么应该采用层间剪切模型。 当框架梁对柱的约束相对较弱时，如一些高层框架，即“强柱弱梁”型结构，其侧向变形包含有层间弯曲和剪切两种成分，层间剪切模型已不能完全反映其变形特点，那么应该采用层间弯剪模型。 层间模型的优点在于自由度数较少，动力方程逐步积分所耗时也较少，但方法比较粗糙，计算精度较差，无法求出结构各杆件的时程反应，也不能确定结构各杆单元的内力和变形。因此，在工程实践中，层间模型主要是用于确定结构的层间剪力和层间侧移，以校核结构在地震作用下层间剪力是否超过层间极限承载力和检验结构在地震作用下的薄弱层位置。 3 杆系模型 杆系模型是较为精确的计算模型，它是在假定楼板在其自身平面内为绝对刚性的基础上建立起来的。这种模型将整个框架结构的梁柱构件离散为杆元，以结构的各杆件作为基本计算单元，将结构的质量集中于框架的各个节点，如图2所示。

状态空间分析法的应用与特点

状态空间分析法的主要特点及其应用 课程：现代控制工程 教师： 学生： 班级：机电研班 学号：

状态空间分析法的主要特点及其应用 机电研班 摘要：现代控制理论是建立在状态空间法基础上的一种控制理论，是自动控制理论的一个主要组成部分。在现代控制理论中，对控制系统的分析和设计主要是通过对系统的状态变量的描述来进行的，基本的方法是时域分析方法。现代控制理论比经典控制理论所能处理的控制问题要广泛得多，包括线性系统和非线性系统，定常系统和时变系统，单变量系统和多变量系统。现代控制理论还为设计和构造具有指定的性能指标的最优控制系统提供了可能性。 本文通过分析比较经典控制理论在多输入多输出方面存在的不足，阐述了现代控制理论中的一种方法——状态空间分析法。本文以线性系统的状态空间表达式为基础对状态空间分析法的特点和应用方面作了一些阐述和论证，并结合现实生活中的一些实际工程问题的分析，论证了此种方法的实用性和先进性。 关键词：现代控制；状态空间分析法；汽轮机；调节系统；动态分析 1引言 经典控制理论主要以传递函数为基础，采用复域分析方法，由此建立起来的频率特性和根轨迹等图解解析设计法，对于单输入——单输出系统极为有效，至今仍在广泛成功地使用。但传递函数只能描述线性定常系统的外部特征，并不能反映其全部内部变量变化情况，且忽略了初始条件的影响，其控制系统的设计建立在试探的基础之上，通常得不到最优控制。复域分析法对于控制过程来说是间接的。 现代控制理论由于可利用数字计算机进行分析设计和实时控制，因此可处理时变、非线性、多输入——多输出系统的问题。现代控制理论主要以状态空间法为基础，采用时域分析方法，对于控制过程来说是直接的。它一方面能使设计者针对给定的性能指标设计出最优控制系统；另一方面还可以用更一般的输入函数代替特殊的所谓“典型输入函数”来实现最优控制系统设计。随着控制系统的高性能发展，最优控制、最佳滤波、系统辨识，自适应控制等理论都是这一领域研究的主要课题。 在用状态空间法分析系统时，系统的动态特性是由状态变量构成的一阶微分方程组来描述的。已能反映系统的全部独立变量的变化，从而能同时确定系统的全部运动状态，而且可以方便地处理初始条件。

地下结构地震破坏形式与抗震分析方法综述

地下结构地震破坏形式与抗震分析方法综述 摘要：随着人口的在激增以及经济的发展，人们的需求也开始狂飙式的增长。然而，城市的空间有限，地面空间已经被充分利用，人们的视线开始转为地下，地下结构的开发缓解了城市的地面压力。然而，由于地下结构的抗震技术的发展还并不成熟，在地震后，往往会造成地下结构的损坏甚至直接丧失继续工作的能力，给人们的财产安全带来威胁，影响人们的正常生活。因此在此文中对地下结构的震害形式以及近年来地下结构抗震分析的研究成果进行展示。以加深对地下结构震害的了解，并引起人们对地下结构抗震减震的重视。 关键词：地下结构抗震，震害形式，抗震分析，抗震减震 0 引言 地震是自然界自然界一种常见的自然灾害，地球上每年约发生500多万次地震，即每天要发生上万次地震。其中绝大多数太小或太远以至于人们感觉不到。真正能对人类造成严重危害的地震大约有一二十次，能造成特别严重灾害的地震大约有一两次。然而，这种地震不仅仅会给损害人们的财产安全，更有甚者会威胁到生命安全。 以往的抗震研究主要集中在地上建筑。认为地下结构受到的外界环境较少，各方向约束较多，刚度较大，且高度较小，加之过去地下结构的建设规模相对较少，地下结构受地震作用引起的结构的严重破坏的相关资料也较少，因此地下结构的工程抗震研究及设计长期未得到足够的重视。 1923年日本关东大地震（M8.2），震区内116座铁路隧道，有82座受到破坏；1952 年美国加州克恩郡地震（M7.6），造成南太平洋铁路的四座隧道损坏严重；1976年唐山地震（M7.8），唐山市给水系统完全瘫痪，秦京输油管道发生五处破坏；1978年日本伊豆尾岛地震（M7.0）震后出现了横贯隧道的断裂，隧道衬砌出现了一系列的破坏；特别是1995年日本阪神大地震（M7.2）中，神户市及阪神地区几座城市的供水系统和污水排放系统受到严重破坏，其中神户市供系统完全破坏，并基本丧失功能。神户市部分地铁车站和区间隧道受到不同程度的破坏，其中大开站最为严重，一半以上的中柱完全倒塌，导致顶板坍塌和上覆土层大量沉降，最大沉降量达2.5m。 地震对地下结构造成大规模破坏的同时，地震对地下结构的安全性构成的威胁也开始引起了人们的重视，地下结构工程抗震从业者在震后获取了大量的地震动作用在地下结构上产生的动力特性及影响结构动 力响应的影响因素等宝贵资料，对地下结构工程抗震减震领域的发展具有极大的推动作用。 近年来，关于地下结构的工程抗震分析方法的文献大量涌现。学者从不同角度对地下结构抗震进行阐述，并且有不少理论转化为工程技术，在工程实践中得到了论证。笔者试图综合前人的研究成果，在本文中简要介绍地下结构在地震作用下的破坏形式以及地下结构抗震分析方法，以便加深对地下结构工程抗震的了解，也可增加人们对地下结构工程抗震的重视程度。 1 地下结构震害 由于所处环境、约束情况等的差异，地下结构的破坏形式与结构破坏的影响因素与地上结构有很多不同之处。 1.1 地下结构震害形式 以下以日本阪神地震为主要对象，结合其他地震造成的震害，总结了地铁车站、地下管道、地下隧道的主要震害形式。

大型地下结构三维地震响应特点研究

第43卷第3期2003年5月 大连理工大学学报 Jour nal of Dalian University of Technology Vol .43,No .3May 2003 文章编号:1000-8608(2003)03-0344-05 收稿日期:2002-04-01;　修回日期:2003-03-25. 基金项目:国家自然科学基金资助项目(50209002);辽宁省自然科学基金资助项目(20022130). 作者简介:陈健云*(1968-),男,副教授;林　皋(1929-),男,教授,博士生导师,中国科学院院士. 大型地下结构三维地震响应特点研究 陈健云*,　胡志强,　林　皋 (大连理工大学土木水利学院,辽宁大连　116024) 摘要:采用阻尼影响抽取法分析了地下结构无限围岩介质的动刚度特性,建立了岩石地下 结构抗震分析的实用相互作用分析时域模型,比较研究了地下结构-围岩动力相互作用分析中地震动输入机制、无限围岩动刚度及结构特性等各种主要因素对地下结构地震响应的影响程度.指出几种常用地下结构地震响应近似分析方法只在一定条件下适用,无限介质的阻尼特性对结构响应起着重要的作用. 关键词:地下洞室;地震反应分析;动刚度;优化;阻尼影响抽取法中图分类号:T U 35;TU 9;TV3 文献标识码:A 0　引　言 随着国民经济的发展,地下空间得到了越来越广泛的使用.然而近几年世界范围内发生了一 系列大地震,造成了巨大的灾难,不少地下结构遭受破坏.由于与围岩的相互作用,地下结构的动力特性十分复杂,其响应特点与地面结构有明显的差别.研究表明[1] ,对地下结构采用施加惯性力的地震响应分析,即使采用几倍于结构尺寸的地基离散模型,施加不同的边界条件对地震位移响应的影响可达10倍,应力差别达5～6倍. 目前各种实际地下结构的动力响应分析仍以各种近似方法为主.包括各种拟静力方法,如位 移响应法[2、3] ,地基影响参数通常根据简化假定采 用经验参数.动力近似分析通常将结构简化为二维问题处理[4],对于地下管线等结构形式具有一定的适用性.对于处于比较复杂地质、地形条件下的地下结构,或者形式较复杂的大型地下空间结构,要合理地反映地下结构的地震响应,则必须进行三维动力响应分析. 当前常用的地下结构三维地震分析方法,主要有在模型外边界施加各种人工透射边界解决能量向无限远处辐射[5]的波动分析方法;以地下结构为主体,围岩的作用通过相互作用力来求解的相互作用分析方法[6] ,通常采用有限元、边界元、 解析法或半解析法等耦合求解;以及在外边界施 加粘性阻尼器的惯性力方法.前两种方法属于较精确的数值方法,后一种方法则为近似方法. 由于围岩介质对结构的动力影响在时间与空 间都是耦合的,较精确的地下结构地震响应分析具有一定难度,时域求解复杂且求解代价很大. 本文采用相互作用分析方法,结合溪洛渡超 大型地下洞室群的地震响应分析,研究动力相互 作用运动方程中各主要因素对地下结构地震响应的影响程度,为地下结构的简化分析提供依据. 1　地下结构地震响应的相互作用分 析方法 地下结构的相互作用分析主要采用各种耦合 方法,如有限元与边界元的耦合分析.本文则采 用阻尼影响抽取法得到地基刚度与有限元进行耦合分析. 1.1　阻尼影响抽取法的基本概念 [7] 将无限地基截取有限区域,其刚度阵为S t (X )=K -X 2 M (1) 式中:K 和M 分别为有限域的刚度阵与质量阵. 引入量纲一的频率a 0=X ?r 0/c s 及刚度阵K 与质量阵M ,则式(1)可表达为 　S t (X )=Gr s -2 0(K -a 20M )=Gr s -2 0S (a 0) (2)

地震反应谱分析实例

结构地震反应谱分析实例 在多位朋友的大力帮助下，经过半个多月的努力，鄙人终于对结构地震反应谱分析有了一定的了解，现将其求解步骤整理出来，以便各位参阅，同时，尚有一些问题，欢迎各位讨论！ 为叙述方便，举一简单实例： 在侧水压与顶部集中力作用下的柱子的地震反应谱分析，谱值为加速度反应谱，考虑X与Y向地震效应作用。已知地震影响系数a与周期T的关系： a(T)= 0.4853*(0.4444+2.2222*T) 0

!进行模态求解 ANTYPE,MODAL MODOPT,LANB,30 SOLVE FINISH !进行谱分析 /SOLU ANTYPE,SPECTR SPOPT,SPRS,30,YES SVTYP,2 !加速度反应谱 SED,1,1 !X与Y向 FREQ,0.2500,0.2632,0.2778,0.2941,0.3125,0.3333,0.3571,0.3846,0.4167 FREQ,0.4545,0.5000,0.5556,0.6250,0.7143,0.8333,1.1111,2.0000,10.0000 FREQ,25.0000,1000.0000 SV,0.05,0.0797,0.0861,0.0934,0.1018,0.1114,0.1228,0.1362,0.1522,0.1716 SV,0.05,0.1955,0.2255,0.2642,0.3152,0.3851,0.4853,0.4853,0.4853,0.4853 SV,0.05,0.2588,0.2167 SOLVE FINISH !进行模态求解(模态扩展) /SOLU ANTYPE,MODAL EXPASS,ON MXPAND,30,,,YES,0.005 SOLVE FINISH !进行谱分析(合并模态) /SOLU ANTYPE,SPECTR SRSS,0.15,disp SOLVE FINISH /POST1 SET,LIST !结果1 /INP,,mcom

反应谱与时程理论对比

反应谱是在给定的地震加速度作用期间内，单质点体系的最大位移反应、速度反应和加速度反应随质点自振周期变化的曲线。用作计算在地震作用下结构的内力和变形。更直观的定义为：一组具有相同阻尼、不同自振周期的单质点体系，在某一地震动时程作用下的最大反应，为该地震动的反应谱。 反应谱理论考虑了结构动力特性与地震动特性之间的动力关系，通过反应谱来计算由结构动力特性(自振周期、振型和阻尼)所产生的共振效应，但其计算公式仍保留了早期静 力理论的形式。地震时结构所受的最大水平基底剪力，即总水平地震作用为: FEK= αG 其中α为地震影响系数，即单质点弹性体系在地震时最大反应加速度。另一方面地震影响系数也可视为作用在质点上的地震作用与结构重力荷载代表值之比。 目前，反应谱分析法比较成熟，一些主要国家的抗震规范均将它作为基本设计方法。不过，它主要适合用于规则结构。对于不规则结构以及高层建筑，各国规范多要求采用时程分析法进行补充计算。 地震作用反应谱分析本质上是一种拟动力分析，它首先使用动力法计算质点地震响应，并使用统计的方法形成反应谱曲线，然后使用静力法进行结构分析。但它并不是结构真实的动力响应分析，只是对于结构动力响应最大值进行估算的近似方法，在线弹性范围内，反应谱分析法被认为是高效而且合理的方法。反应谱分为加速度反应谱、速度反应谱和位移反应谱。基于不同周期结构相应峰值的大小，我们可以绘制结构速度及加速度的反应谱曲线。一般情况下，随着周期的延长，位移反应谱为上升曲线，速度反应谱为平直曲线，加速度反应谱为下降曲线，目前结构设计主要依据加速度反应谱。 加速度反应谱在短周期部分为快速上升曲线，并且在结构周期与场地特征周期接近时出现峰值，后面更大范围为逐渐下降阶段。峰值出现的时间与对应的结构周期和场地特征周期有关。一般来说结构自振周期的延长，地震作用将减小。当结构自振周期接近场地特征周期时，地震作用最大。 反应谱分析方法需要先求解一个方向地震作用响应，再基于三个正交方向的分量考虑结构总响应，即基于振型组合求解一个方向的地震响应，再基于方向组合求解结构总响应。 振型组合方法有SRSS法，CQC法。 1.SRSS法 SRSS法是平方和平方根法，这种方法假定所有最大模态值在统计上都是相互独立的，通过求各参与阵型的平方和平方根来进行组合。该法不考虑各振型间的藕联作用，实际上结构模态都是相互关联的，不可避免的存在藕联效应，对那些相邻周期几乎相等的结构，或者不规则结构不适用此法。《抗规》GB50011-2010规定的SRSS法为如下所示：

地震工程学心得体会

精心整理《地震工程学》课程总结? 1.对所学内容的综述? 1.1结构地震反应分析的方法? 结构地震反应分析的方法很多，下面主要介绍反应谱理论和时程反应分析法? 绍。 也并不是一次地震动作用下的反应谱，而是不同地震反应的包线。 1.1.2?? 时程分析法? 时程分析法又称作动态分析法。它是将地震波段按时段进行数值化后，输入结构体系的振动微分方程，采用逐步积分法进行结构弹塑性动力反应分析，计算出结构在整个强震时域中的振动状态过程，给出各个时刻各杆件的内力和变形以及各杆

件出现塑性铰的顺序。? 时程分析法计算地震反应需要输入地震动参数，该参数具有概率含义的加速度时程曲线、结构和构件的动力模型考虑了结构的非线性恢复力特性，更接近实际情况，因而时程分析方法具有很多优点。它全面地考虑了强震三要素；比较确切地、具体地和细致地给出了结构弹塑性地震反应。? 1.1.3地震信号频域分析? ???? X(f）， 1.2? 1.2.1 （1) ??(2 （3 ?（4 性和有效性；? ?? （5）验证抗震理论、结构地震反应分析方法、结构振动控制算法等的可靠性和适用性。? 1.2.2? 结构抗震试验的实施程序? ??

（1）确定研究目标和试验方法，含试验目的、试验设备和试件的采用、需要测量的物理量等；? ?? （2）荷载施加，含与试验设备相关的荷载施加方式和加载规则等；? ?（3）测点布置和数据采集，含各类传感器和数采设备的采用、测点数量的选择；? ??（4）数据分析，含测试数据的常规处理和特殊分析。? （1 ? （2 ????旨在 （3 ?? 入下结构或构件的地震反应，研究和验证结构地震破坏机理、破坏特征、抗震能力和抗震薄弱环节。 ?（4）振动台试验? ?????振动台试验是利用振动台装置进行的结构强迫振动试验，是地震工程研究中最重要的实验手段之一。?

状态空间分析法

第9章 线性系统的状态空间分析与综合 重点与难点 一、基本概念 1．线性系统的状态空间描述 （1）状态空间概念 状态 反映系统运动状况，并可用以确定系统未来行为的信息集合。 状态变量 确定系统状态的一组独立（数目最少）变量，它对于确定系统的运动状态是必需的，也是充分的。 状态向量 以状态变量为元素构成的向量。 状态空间 以状态变量为坐标所张成的空间。系统某时刻的状态可用状态空间上的点来表示。 状态方程 状态变量的一阶导数与状态变量、输入变量之间的数学关系，一般是关于系统的一阶微分（或差分）方程组。 输出方程 输出变量与状态变量、输入变量之间的数学关系。 状态方程与输出方程合称为状态空间描述或状态空间表达式。线性定常系统状态空间表达式一般用矩阵形式表示： ???+=+=Du Cx y Bu Ax x & (9.1) （2）状态空间表达式的建立。系统状态空间表达式可以由系统微分方程、结构图、传递函数等其他形式的数学模型导出。 （3）状态空间表达式的线性变换及规范化。描述某一系统的状态变量个数（维数）是确定的，但状态变量的选择并不唯一。某一状态向量经任意满秩线性变换后，仍可作为状态向量来描述系统。状态变量选择不同，状态空间表达式形式也不一样。利用线性变换的目的在于使系统矩阵A 规范化，以便于揭示系统特性，利于分析计算。满秩线性变换不改变系统的固有特性。 根据矩阵A 的特征根及相应的独立特征向量情况，可将矩阵A 化为三种规范形式：对角形、约当形和模式矩阵。 （4）线性定常系统状态方程解。状态转移矩阵)(t φ（即矩阵指数At e ）及其性质：

i ． I =)0(φ ii ．A t t A t )()()(φφφ ==& iii. )()()()()(122121t t t t t t φφφφφ±=±=+ iv. )()(1 t t -=-φφ v. )()]([kt t k φφ= vi. )( ])exp[()exp()exp(BA AB t B A Bt At =+= vii. )( )ex p()ex p(11非奇异P P At P APt P --= 求状态转移矩阵)(t φ的常用方法： 拉氏变换法 =)(t φL －1])[(1--A sI （9.2） 级数展开法 ΛΛ++++ +=k k At t A k t A At I e ! 12122 （9.3） 齐次状态方程求解 )0()()(x t t x φ= （9.4） 非齐次状态方程式（9.1）求解 ?-+=t Bu t x t t x 0d )()()0()()(τττφφ （9.5） （5）传递函数矩阵及其实现 传递函数矩阵)(s G ：输出向量拉氏变换式与输入向量拉氏变换式之间的传递关系 D B A sI C s G +-=-1)()( (9.6) 传递函数矩阵的实现：已知传递函数矩阵)(s G ，找一个系统},,,{D C B A 使式（9.6）成立，则将系统},,,{D C B A 称为)(s G 的一个实现。当系统阶数等于传递函数矩阵阶数时，称该系统为)(s G 的最小实现。 传递函数矩阵的实现并不唯一。实现的常用标准形式有可控标准形实现、可观测标准形实现、对角形实现和约当形实现等。 （6）线性定常连续系统的离散化及其求解 对式（9.1）表示的线性定常数连续系统进行离散化，导出的系统离散状态空间描述

ANSYS地震反应谱SRSS分析共24页

ANSYS地震反应谱SRSS分析 我在ANSYS中作地震分解反应谱分析，一次X方向，一次Y 方向，他们要求是独立互不干扰的，可是采用直进行一次模态分析的话，他生成的*.mcom文件好像是包含了前面的计算 结果，命令流如下： !进入PREP7并建模 /PREP7 B=15 !基本尺寸 A1=1000 !第一个面积 A2=1000 !第二个面积 A3=1000 !第三个面积 ET,1,beam4 !二维杆单元 R,1,0.25,0.0052,0.0052,0.5,0.5 !以参数形式的实参 MP,EX,1,2.0E11 !杨氏模量 mp,PRXY,1,,0.3 mp,dens,1,7.8e3 N,1,-B,0,0 !定义结点 N,2,0,0,0 N,3,-B,0,b

N,4,0,0,b N,5,-B,0,2*b N,6,0,0,2*b N,7,-B,0,3*b N,8,0,0,3*b E,1,3 !定义单元 E,2,4 E,3,5 E,4,6 E,3,4 E,5,6 e,5,7 e,6,8 e,7,8 D,1,ALL,0,,2 FINISH ! !进入求解器，定义载荷和求解 /SOLU D,1,ALL,0,,2 !结点UX=UY=0

sfbeam,1,1,PRES,100000, sfbeam,3,1,PRES,100000, sfbeam,7,1,PRES,100000, SOLVE FINISH allsel NMODE=10 /SOL !* ANTYPE,2 !* MSAVE,0 !* MODOPT,LANB,NMODE EQSLV,SPAR MXPAND,NMODE , , ,1 LUMPM,0 PSTRES,0 !* MODOPT,LANB,NMODE ,0,0, ,OFF

状态空间分析法的特点及其应用

状态空间法分析及其应用的特点 摘要 基于为寻求便于分析系统的性能的相应状态变量以及探究状态空间变量线性变换对系统性能的影响，来阐述状态空间分析法的特点。通过应用状态空间法到绞线一叠层橡胶复合支座隔震结构进行数值模拟分析中来进一步阐述其特点，将结构控制理论中的结构状态空间法应用到该复合支座隔震结构的数值模拟分析中。建立了普通框架、安装叠层橡胶支座和安装绞线一叠层橡胶复合支座框架的结构状态方程，应用MATLAB/SIMULINK工具箱建立结构仿真模型，得出不同条件下框架结构的时程反应曲线。通过对比分析可以看出绞线一叠层橡胶复合支座能很好地改变结构的隔震效果，应用状态空间法进行绞线一叠层橡胶复合支座隔震结构的数值模拟分析简单准确。 关键词：系统、传递函数、线性变换、状态空间变量

一、引言 状态空间分析从实质上说并不是什么新颖的东西，其关键思想起源予19世纪到拉格朗日、哈密顿等人在研究经典力学时提出的广义坐标与变分法。当然，由高斯等人奠定的古典概率、估计理论以及线性代数等也具有同样的重要性。上世纪40年代以来，布利斯、庞德里亚金和别尔曼关于极大值原理，卡尔曼、布西与巴丁等人提出的卡尔曼滤波理论，以及许许多多的学者完成的并不具有里程碑意义的研究成果，积累起来却对算法及分析结果产生了决定性意义的贡献。这些便是状态空间方法发展的历史概况。状态空间分析是对线性代数、微分方程、数值方法、变分法、随机过程以及控制理论等应用数学各学科的综台。对动态系统的性能分析，特别是对扰动的响应、稳定性的特性、估计与误差分析以及对控制律的设计及性能评估，这些便构成状态空间分析的内容。这主要表现在利用向量、矩阵等一整套数学符合，把大量资料加以整理与综合，形成了观念上统一的体系——60年代中期之后出现了现代控制理论。 状态空间分析随着动力学与控制问题维数的增加(其中包括坐标、敏感器、执行机构以及其它装置的数量)而越发显得重要。另一方面亦由于计算机软件的不断完善，特别在可靠性及用户接口方面的改善与进展，使得计算工作比以前任何时候都易于进行，使状态空间分析越发显得有生命力。它具有的特性使得在设计控制系统时，不在只局限于输入量、输出量和误差量，为提高系统性能提供了有力的工具，加之可以利用计算机进行分析设计及实时控制，因而可以应用于非线性系统、时变系统、多输入—多输出系统以及随机过程等。

桥梁抗风抗震复习资料

第一讲 1、《中华人民共和国防震减灾法》的主要内容是什么？ 答：主要内容包括：1.《防震减灾法》的立法目的2.《防震减灾法》的调整对象及适用范围3.防震减灾工作方针4.对各级人民政府的基本要求。5.政府各部门在防震减灾工作中的职责6.单位和个人的义务7.群测群防工作8.依靠科学进步提高防震减灾工作水平9.提高政府领导防震减灾工作能力10.提升地震监测能力和社会服务职能11.提高建设工程的抗震设防水平12.提高社会的非工程性地震预防能力13.及时完善地震应急救援等相关规定。 2、地震引起的地表破坏现象有哪几种？ 答：1.地表断裂 2.滑坡 3.砂土液化 4.软土震陷 3、工程结构主要有哪些震害现象？ 答：建筑结构软弱层机制破坏、钢筋混凝土柱压弯破坏和剪切破坏、梁柱节点破坏、框架填充墙剪切破坏、桥梁结构落梁、整体或部分倒塌、钢筋混凝土桥墩压弯破坏和剪切破坏、桥梁碰撞、节点破坏、现代斜拉桥震害现象等。 4、近年来结构震害的主要经验教训是什么？ 答：⑴结构抗震设防应采用性能设计原则。即在综合考虑工程造价、结构遭遇地震作用水平、结构的重要性、耐久性和修复费用等因素下，定义结构允许的损坏程度（性能）。 ⑵结构抗震设计应同时考虑强度和延性，尤其注重提高结构整体及延性构件的延性能力。 ⑶重视采用减隔震的设计技术，以提高结构的抗震性能。 ⑷对体系复杂的结构，强调进行空间非线性动力时程分析的必要性。 ⑸对桥梁结构，应重视支座的作用及其设计，同时开发更有效的防落梁装置。 ⑹充分认识到按早期规范设计的旧结构的地震易损性，认识到对重要的旧结构进行抗震加固的紧迫性和必要性。 ⑺充分认识到城市生命线工程遭受地震破坏可能导致的严重社会后果，认识到保证城市生命线工程抗震安全性的意义。 ⑻充分认识到，地震区的一切新建工程都都必须严格按照国家颁布的抗震设计规范进行设防，为此而增加一些基建投资是值得的和必要的。 第二讲 1、构造地震的成因是什么？ 答：构造地震主要是由于断层的错动而造成的。自板块构造学说提出后，人们已广泛接受这样的观点：断层错动是由全球性的大规模板块构造运动所造成的。可以说，板块构造运动是构造地震发生的宏观背景，而断层错动则是构造地震发生的局部机制。 2、什么是地震动的特性及其三要素？ 答：特性：地震动是以运动方式出现。地震动是迅速变化的随机振动，地震动的这一特点，导致了抗震设计对地震作用峰值的关注。地震动对结构的作用效应与结构的动力特性和变形反应有关。地震动具有更大的不确定性，这使得抗震设计不能完全依靠强度安全储备。 三要素：地震动的幅值（最大振幅或叫峰值）、频谱（波形）和持续时间（简称持时）， 3、什么是地震安全性评价？ 答：地震安全性评价是指对具体建设工程场址及其周围地区的地震地质条件、地

三 设计地震动反应谱确定的规范方法

三设计地震动反应谱确定的规范方法 设计地震动是通过对地震环境和场地环境的分析判断和分类方法确定。工程勘察单位至少提供： 设计基本地震加速度和设计特征周期 场地环境：覆盖层厚度、剪切波速、土层钻孔资料 1.设计基本地震加速度和设计特征周期 根据场地在中国地震动参数区划图上的位置判断确定。

土层剪切波速的测量应符合下列要求: 1 在场地初步勘察阶段对大面积的同一地质单元测量土层剪切波速的钻孔数量不宜少于3。 2 在场地详细勘察阶段对单幢建筑测量土层剪切波速的钻孔数量不宜少于2 个数据变化较大时可适量增加对小区中处于同一地质单元的密集高层建筑群测量土层剪切波速的钻孔数量可适量减少但每幢高层建筑下不得少于一个。 3 对丁类建筑及层数不超过10 层且高度不超过30m 的丙类建筑当无实测剪切波速时可根据岩土名称和性状按表 4.1.3 划分土的类型再利用当地经验在下表的剪切波速范围内估计各土层的剪切波速.

建筑场地覆盖层厚度的确定应符合下列要求: 1 一般情况下应按地面至剪切波速大于500m/s 的土层顶面的距离确定（且其下卧层沿途的剪切波速均不小于500m/s）。 2 当地面5m 以下存在剪切波速大于（其上部各土层）相邻上层土剪切波速2.5 倍的土层且其下卧岩土的剪切波速均不小于400m/s 时可按地面至该土层顶面的距离确定 3 剪切波速大于500m/s 的孤石、透镜体应视同周围土层 4.土层中的火山岩硬夹层应视为刚体其厚度应从覆盖土层中扣除

例题：某类建筑场地位于7度烈度区，设计地震分组为第一组，设计基本地震加速度为0.1g，建筑结构自振周期T=1.4s，阻尼比为0.08，该场地在建筑多遇地震条件下地震影响系数a为多少。 同一个场地上甲乙两座建筑物的结构自震周期分别为T甲=0.25sT乙=0.60s，一建筑场地类别为Ⅱ类，设计地震分组为第一组，若两座建筑的阻尼比都取0.05，问在抗震验算时甲、乙两座建筑的地震影响系数之比最接近下列那个选项。 A 1.6 B 1.2 C 0.6 D 条件不足无法计算 例题：吉林省松原市某民用建筑场地地质资料如下： （1）0-5m粉土，=150 =180m/s (2) 5-12m中砂土=200 =240m/s （3）12-24m粗砂土=230 =310m/s (4) 24-45m硬塑粘土=260 =300m/s （5）45-60m泥岩=500 =520m/s 建筑物采用浅基础，埋深2m，地下水位2.0m，阻尼比为0.05，自震周期为1.8s该建筑进行抗震设计时 （1）进行第一阶段设计时，地震影响系数应取多少 （2）进行第二阶段设计时，地震影响系数应取多少 例题：吉林省松原市某民用建筑场地地质资料如下： （1）0-5m粉土，=150 =180m/s (2) 5-12m中砂土=200 =240m/s

结构抗震课后习题答案解析

《建筑结构抗震设计》课后习题解答建筑结构抗震设计》第 1 章绪论 1、震级和烈度有什么区别和联系？震级是表示地震大小的一种度量，只跟地震释放能量的多少有关，而烈度则表示某一区域的地表和建筑物受一次地震影响的平均强烈的程度。烈度不仅跟震级有关，同时还跟震源深度、距离震中的远近以及地震波通过的介质条件等多种因素有关。一次地震只有一个震级，但不同的地点有不同的烈度。 2.如何考虑不同类型建筑的抗震设防？规范将建筑物按其用途分为四类：甲类（特殊设防类）、乙类（重点设防类）、丙类（标准设防类）、丁类（适度设防类）。 1 ）标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用，达到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。 2 ）重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施；但抗震设防烈度为 9 度时应按比 9 度更高的要求采取抗震措施；地基基础的抗震措施，应符合有关规定。同时，应按本地区抗震设防烈度确定其地震作用。 3 ）特殊设防类，应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施；但抗震设防烈度为 9 度时应按比 9 度更高的要求采取抗震措施。同时，应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。 4 ）适度设防类，允许比本地区抗震设防烈度的要求适当降低其抗震措施，但抗震设防烈度为 6 度时不应降低。一般情况下，仍应按本地区抗震设防烈度确定其地震作用。 3.怎样理解小震、中震与大震？ 小震就是发生机会较多的地震，50 年年限，被超越概率为63.2%；中震，10%；大震是罕遇的地震，2%。 4、概念设计、抗震计算、构造措施三者之间的关系？ 建筑抗震设计包括三个层次：概念设计、抗震计算、构造措施。概念设计在总体上把握抗震设计的基本原则；抗震计算为建筑抗震设计提供定量手段；构造措施则可以在保证结构整体性、加强局部薄弱环节等意义上保证抗震计算结果的有效性。他们是一个不可割裂的整体。

状态空间分解法计算公式分析

同批工件间同时到达的耦合关系？ 工件本来是一个个到达，如C-C+1-C+2，但考虑为批次同时到达，C 可以直接到C+2; 基于更新过程的关键更新定理，将小车与B2、B4间的耦合关系用节点间的批量到达速率、批量离开速率变化替代？B2的输出与B4的输入之间相互依赖 节点二： 两次小车装载之间通常会有多个工件到达B2，在小车两次到达的间隔中B2内的工件数量曲线是单调非减的。因此，实际上小车回到B2时B2拥有的工件数量的期望（锯齿的上尖点）远远比稳态后（稳态后不变，中间水平线）计算的期望要大 节点四： 实际上小车来到B4时B4拥有的工件数量的期望远远比稳态后计算的期望要小，当小车容量C 越大、小车速度越慢（保持当量运载能力不变）的时候这个偏差越明显，这样将提高小车由于阻塞停留在B4处的计算概率（实际堵塞概率比计算值要小），降低前环节的处理能力。 平均在制品数量： ()()()() ()121112223331122334444444441112123 ,,,01 01 11 11C 4,,201 1 WIP=; N N C S w b S w b S w b b w b w b w N i S w b S w b w w P w P w P w P w P N +======+===?+?+?+?+?∑∑∑∑∑∑∑ ∑∑ 第4项改为乘以W4;第五项(节点四在制品数期望)就是小车阻塞的概率乘以节点4的个数 （N4+1） 状态之间的转换速率：存在概率路径，则用概率路径乘以速率，不存在概率路径，则直接用速率。实际上概率路径之和一定=1 1 i b =-0 i b =1 i b =2 i b = B2 B4 节点3：2C+2个状态对应2C+2个方程 右边第一项：上标为W3，漏了V ，第二项是只可能是从小车上只有一个变为空车返回状态

地震作用下桥梁结构横向碰撞模型及参数分析

振　动　与　冲　击 第26卷第9期 JOURNAL OF V I B RATI O N AND SHOCK Vol .26No .92007　 地震作用下桥梁结构横向碰撞模型及参数分析 基金项目:国家自然科学基金资助项目(50578118)收稿日期:2006-12-18　修改稿收到日期:2007-01-18第一作者邓育林男,博士生,1977年3月生 邓育林,　彭天波,　李建中 (同济大学桥梁系,上海　200092) 摘　要:针对桥梁结构在地震作用下梁体与横向挡块间的碰撞现象,采用非线性时程积分法,研究了横向地震作 用下梁体与挡块间的碰撞效应。通过对刚体碰撞模型分析,推导出阻尼常数与恢复系数间的关系表达式,在此基础上建 立了能考虑碰撞过程中能量损失的桥梁横向碰撞模型,并对碰撞刚度、初始间隙、恢复系数以及桥梁跨径等参数进行了影响分析。分析结果表明:最大撞击力随碰撞刚度和桥梁跨径的增大而增大,但随初始间隙的变化规律不明显;恢复系数对碰撞效应影响很大,忽略碰撞过程中的能量损失会高估碰撞反应。为减轻梁体与横向挡块间的碰撞效应,提出了挡块刚度的合理取值。 关键词:横向地震;非线性;碰撞效应;碰撞模型;参数分析 中图分类号:U442.5+5 文献标识码:A 最近二十余年,地球上发生的多次地震灾害对桥 梁抗震设计理论产生了巨大影响,并且开展了一系列深入研究。其中地震作用下,结构的碰撞被认为是影响结构地震反应和结构抗震性能的一个重要因素。许多桥梁结构地震震害表明:桥梁连接构造处的碰撞是 引起结构破坏的主要原因之一[1,2] 。从历次大地震中可知碰撞不但造成构造设施的损坏,而且还会引起相应构件内力急剧增大,对下部结构的延性能力要求增 加,甚至造成桥梁墩台脆性剪切破坏[3-5] 。 在桥梁工程中,为了防止落梁的震害或保证支座的抗震安全性,通常采用设置挡块的抗震措施。目前,各国学者对挡块的抗震性能研究不多,在国外,Shervin Maleki [6,7] 对简支梁桥上部结构与横向约束挡块间碰撞效应进行了研究,分析表明碰撞刚度、初始间隙和结构周期影响很大,同时指出忽略碰撞效应,将会低估挡块及下部结构的地震需求,在抗震设计中造成不安全的结果。其不足是采用的是线性碰撞模型,没有考虑碰撞过程中的能量损失。而在国内,目前的桥梁工程抗震规范仅把挡块作为一种构造措施,实际上挡块的作用对主体结构的地震反应有较大的影响,因而在地震反应分析中,分析挡块的作用以及横向碰撞效应就很有意义。本文通过刚体碰撞模型分析,推导出阻尼常数与恢复系数间的关系,在此基础上建立了简支梁桥横向碰撞简化模型,并进行了参数分析,得到了一些结论和规律,为减轻地震作用下碰撞效应提供依据。 1　刚体碰撞模型 对于混凝土简支梁桥, 上部结构横向刚度一般很 　图1　刚体碰撞模型 大,可将其视为刚体,在与挡块发生碰撞时,由于碰撞持时很短,横向碰撞过程可以等效为图1刚体碰撞模型,其中m 为刚体质量,k 为碰撞刚度,c 代表碰撞 过程中的能量损失,假定在t =0时刻发生碰撞。 建立系统的运动方程 m x ?? +cx ? +kx +0x (0)=0,x ? (0)=υ (1) 对于小阻尼情况,上式解为: x (t )=A exp (-ξωn t )sin ωd t (2) 式中　ξ=c /(2m ωn )<1,A =υ0/ωd ,ωd =1-ξ2 ωn , ωn = k /m 。 由条件cx ? (t 0)+kx (t 0)=0或x ?? (t 0)=0可以得到碰撞接触时间。对式(2)求二阶导数并代入t =t 0得: -A exp (-ξωn t 0)[(1-2ξ2 )ωn sin ωd t 0+2 ξωd cos ωd t 0]=0(3)碰撞接触时间为上式的最小正解,即 t 0=π-arctan λωn 1-ξ 2,λ=2 ξ1-ξ2 1-2ξ2(4)同样,可以给出碰撞前后的速度关系,对式(2)求一阶导数并计算碰撞末t =t 0的速度:x ?(t 0)=υ0 1-2ξ2exp [-ξ1-ξ 2(π-arctan λ)]?co s (π-arctan λ)(5) 引入Ne wt on 恢复系数e,得到碰撞前后速度比:

地层地震反应对地下结构的影响

地层地震反应对地下结构的影响 隧道二班谭坤（07011227） 地震对地下工程影响的一般规律 地震对地下工程的影响规律总体上有以下的特点: 1) 地下结构的振动变形受周围地基土壤的约束作用显著,结构的动力反应 一般不明显表现出自振特性的影响。 2) 地下结构的振动形态受地震波入射方向的影响很大,地震波的入射方向 发生不大的变化,地下结构各点的变形和应力可以发生较大的变化,相位差别也 十分明显。但主要应变一般与地震加速度大小的联系不很明显,随埋深发生的变化也不很明显。 3) 地下结构地基的相互作用都对它的动力反应产生重要影响,对结构动力 反应起主要作用的因素是地基的运动特性,一般来说,结构形状的改变对动力反 应的影响相对较小,只引起量的变化。而地下结构的存在对周围地基震动的影响一般很小(指地下结构的尺寸相对于地震波长的比例较小的情况) 。 岩体隧道震害的形式主要有裂纹、剥落、底部隆起或倾斜,破坏程度主要取决于地震作用力方向及现场地质条件,一般发生于存在破碎带的地层中。 对于土体隧道,土体对地震的响应要明显强于岩体,所以隧道破坏的可能性 也更大。又由于土体隧道多用于城市地铁,车站较多,整体结构形式不均一,容易产生应力集中,使破坏多集中在车站上。 1) 并行隧道距离越小, 其地震内力反应越大, 当距离小于隧道断面外径D , 尤其是小于0. 5D 时, 抗震设计应给予足够的重视; 2) 地震引起的地基变形是影响盾构隧道地震反应的决定性因素, 因而在抗震设计时需要合理考虑盾构隧道应承受的地基变形, 因此相对于地震系数法, 反应位移法的设计思想更为合理; 3) 相对于目前广泛采用的设计基本地震加速度, 对地铁区间隧道等地下结构进行抗震分析及设计时采用地面峰值相对位移作为设计地震动参数更为合理。 上述结论是基于三类建筑场地条件得出的, 可供地铁盾构区间隧道等地下 结构抗震设计参考。对于其他场地条件, 还有待进一步研究。
