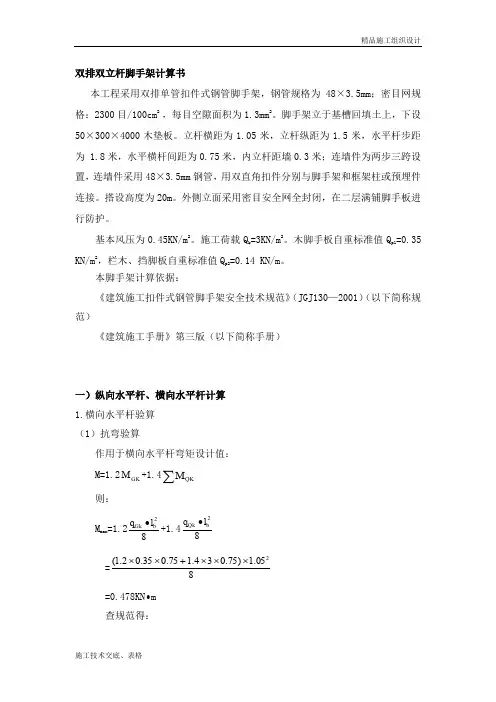

双排双立杆脚手架计算书
双排双立杆脚手架计算书
本工程采以双排单管扣件式钢管脚手架,钢管规格为48×3.5mm ；密目网规格：2300目/100cm 2 ,每目空隙面积为 1.3mm 2.脚手架立於基槽回填土上,下设50×300×4000木垫板.立杆横距为1.05米,立杆纵距为1.5米,水平杆步距为
1.8米,水平横杆间距为0.75米,内立杆距墙0.3米；连墙件为两步三跨设置,连墙件采以48×3.5mm 钢管,以双直角扣件分别与脚手架和框架柱或预埋件连接.搭设高度为20m.外侧立面采以密目安全网全封闭,再二层满铺脚手板进行防护.
基本风压为0.45KN/m 2.施工荷载Q k =3KN/m 2.木脚手板自重标准值Q p1=0.35 KN/m 2,栏木.挡脚板自重标准值Q p2=0.14 KN/m.
本脚手架计算依据：
《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（已下简称规范）
《建筑施工手册》第三版（已下简称手册）
一）纵向水平杆.横向水平杆计算
1.横向水平杆验算
（1）抗弯验算
作以於横向水平杆弯矩设计值：
M=1.2GK M +1.4∑QK M
则：
M max =1.282b Gk l q ?+1.48
2b Qk l q ? =8
05.1)75.034.175.035.02.1(2
???+?? =0.478KN ?m
查规范得：
截面模量W=5.08cm 3
Q235钢抗弯强度设计值
σ =W
M max =36
1008.510478.0??=94.09N/mm 2 < f=205N/mm 2 符合要求
（2）变形验算
查规范得：
弹性模量E=2.06×105 N/mm 2
惯性矩I=12.19cm 2
作以於横向水平杆线荷载设计值：
q=1.2×0.35×0.75+1.4×3×0.75=3.465 N/m
则挠度为：
υ =EI ql b 38454=4
54
1019.121006.23841050465.35??????=2.18mm<1501050=7mm 同時也小於10mm
满足要求
2.纵向水平杆计算
（1）抗弯验算
横向水平杆向内侧挑出距离为300mm,按200mm 计算 F=2121)1(b b l a ql +=0.5×3.465×1.05×(1+05.12.0)2 =2.578KN
M max 0.175Fl a =0.175×2.578×1.5=0.677KN ?m
抗弯强度
σ=W
M max =36
1008.510677.0??=133.27 N/mm 2 < f=205N/mm 2 满足要求
（2）挠度验算
υ=EI Fl a 100146.13=453
310
19.121006.2100150010578.2146.1???????=3.97mm<1501500=10mm 满足要求
（3）纵向水平杆与立杆连接扣件抗滑承载力验算：
2.15×2.578=5.5427KN 满足要求 二）立杆验算 1.长细比验算： 查规范得： k=1.55 u=1.50 i =1.58cm 立杆计算长度 o l =kuh=1.55×1.5×1.8=3.1185m 长细比 λ=i l o =58 .1101185.32 ?=197.37<210(《冷弯薄壁型钢结构技术规范》) 符合要求 2.风荷载产升地立杆弯矩： （1）密目安全网挡风系数计算 安全网?=w n A A 2.1=100)0013.02300100(2.1?-=0.841 查规范得 敞开双排扣件钢管脚手架挡风系数脚手架?=0.089 则： ?=安全网?+脚手架?=0.841+0.089=0.868 （2）风荷载标准值计算 查规范得 z μ=1.35 s μ=1.3?=1.1284 则: k w =0.7z μs μo w =0.7×1.35×1.1284×0.45=0.48KN/m （3）风荷载产升地立杆弯矩： w M =0.85×1.4wk M =10 4.18 5.02 h l w a k ? =10 8.15.148.04.185.02 ???? =0.278KN ?m 3.立杆段轴向力设计值计算： （1）组合风荷载時： 查规范得 脚手架结构自重标准值： K g =0.1248KN/m 木脚手板自重标准值（按满铺二层计算）： ∑1P Q =2×0.35=0.7 N/M 2 栏杆.挡脚板自重标准值： 2P Q =0.14 KN/m 施工均布活荷载标准值： K Q =3KN/m 则： 脚手架结构自重标准值产升地轴向力： K G N 1=S H K g =20×0.1248 =2.496 KN 构配件自重标准值产升地轴向力： K G N 2=2 1（b l +0.3）∑1P a Q l +2P Q a l =2 1（1.05+0.3）×1.5×0.7+0.14×1.5 =0.919 KN 目录 一、编制依据 (1) 二、工程概况 (1) 三、平面图 (1) 四、设计总体思路 (2) 五、项目组织机构 (3) 六、扣件式钢管脚手架的构造要求及技术措施 (3) 七、架体防雷构造措施 (10) 八、卸料平台 (12) 九、落地式钢管脚手架搭设、拆除 (20) 十、脚手架检查验收 (30) 十一、安全措施 (32) 十二、文明施工要求 (35) 十三、脚手架施工应急救援预案 (37) 十四、附录1脚手架计算书 (40) 附录2卸料平台稳定承载计算书 (50) 落地脚手架施工方案 一、编制依据和执行标准丶架体型式 1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130―2001J） 84― 年版。 2、《建筑施工安全检查标准》JGJ 59―99 3、本工程施工图纸及施工组织设计 4、《建筑地基基础设计规范》（GB50007-2002） 5.根据本工程特点及工期目标,2#楼采用双排双立杆扣件式落地脚手架. 二、工程概况 雄墩金泰滨城2#楼工程，位于湖南省岳阳监狱经济适用房小区内，由湖南雄墩置业有限公司开发，北京龙安华诚建筑设计有限公司设计，岳阳新金诚建筑有限公司施工。本工程地上18层，建筑高度54米，局部米，框架一一剪力墙结构，设防烈度为7度，设计使用年限50 年，屋面防水等级为二级。 三、平面布置图:(附后) 四、设计总体思路 1、待工程一层底板砼浇筑完成后，沿建筑物四周填土夯实,满足架体承载要求,然后浇筑C20素砼1800mm宽,150mm厚.搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于结构和装修施工。此下部20m采用双排双立杆，20 m以上采用双排单立杆。距离结构外沿或阳台外沿米处设立内排纵杆，排距为，立杆纵距为..立杆步距..连墙件采用两步三跨..竖向间距米..横向间距米。 2、劳动力、机械设备计划 架子工：8人、塔吊QTZ5010一台、水准仪一台、经纬仪一台、50米钢尺一把、5米盒尺、小线等 五、项目组织机构图 满堂脚手架计算书 计算依据： 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 2、《建筑施工高处作业安全技术规范》JGJ80-91 3、《建筑地基基础设计规范》GB50007-2011 4、《建筑结构荷载规范》GB50009-2012 5、《钢结构设计规范》GB50017-2003 一、架体参数 二、荷载参数 三、设计简图 搭设示意图： 平台水平支撑钢管布置图 平面图 侧立面图 四、板底支撑（纵向）钢管验算 钢管类型Φ48.3×3.6钢管截面抵抗矩 W(cm3) 5.26钢管截面惯性矩I(cm4)12.71钢管弹性模量E(N/mm2) 2.06×105钢管抗压强度设计值 [f](N/mm2) 205纵向钢管验算方式简支梁 G 1k =g 1k =0.04kN/m G 2k =g 2k ×l b /(n+1)=0.35×1.2/(2+1)=0.14kN/m Q 1k =q 1k ×l b /(n+1)=1×1.2/(2+1)=0.4kN/m Q 2k =q 2k ×l b /(n+1)=1×1.2/(2+1)=0.4kN/m 1、强度验算 板底支撑钢管按照均布荷载下简支梁计算满堂脚手架平台上的无集中力 q=1.2×(G 1k +G 2k )+1.4×(Q 1k +Q 2k )=1.2×(0.04+0.14)+1.4×(0.4+0.4)=1.336 板底支撑钢管计算简图 M max =ql2/8=1.336×1.22/8=0.24kN·m R max =ql/2=1.336×1.2/2=0.802kN σ=M max /W=0.24×106/(5.26×103)=45.627N/mm2≤[f]=205N/mm2满足要求！ 满堂脚手架平台上增加集中力最不利计算 q=1.2×(G 1k +G 2k )+1.4×(Q 1k +Q 2k )=1.2×(0.04+0.14)+1.4×(0.4+0.4)=1.336 q 2=1.4×F 1 =1.4×1=1.4kN 板底支撑钢管计算简图 双排落地式脚手架计算书 一、编制说明 钢管扣件脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130－2001）。 计算的脚手架为双排扣件式脚手架，立杆采用单立杆，搭设高度为20m。具体搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1.05m，立杆的步距为1.8m。连墙件采用三步三跨，竖向间距5.4m，水平间距3.6m。横杆与立杆连接采用单扣件方式连接方式，小横杆在下（南方搭设法），大小横杆搭设方法见图。 采用的钢管类型为Φ48×3.5自重标准值按0.0384 kN/m考虑，脚手板自重标准值按0.35kN/m2 考虑，栏杆挡脚手板自重标准值按0.11kN/m2考虑，安全设施与安全网自重标准值按0.005kN/m2 考虑。 施工均布荷载为3.0kN/m2，同时2层施工，脚手架上共铺设脚手片4层。 二、大横杆的计算 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。按照大横杆上面的脚手片和活荷载作为均布荷载计算大横杆的最大弯矩和变形。设大横杆数量为：2 根。 ㈠均布荷载的计算 大横杆的自重标准值：0.0384 kN/m； 脚手板的荷载标准值：0.35×1.05/3＝.1225 kN/m； 活荷载标准值：3.0×1.05/3＝1.05 kN/m； 静荷载的计算值：q1＝1.2×.0384+1.2×.1225＝.1931 kN/m； 活荷载的计算值：q2＝1.4×1.05＝1.47 kN/m。 ㈡强度计算 最大弯矩考虑三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下： M1max＝0.08q1l2＋0.101q2l2 跨中最大弯矩为M1max＝0.08×.1931×1.22＋0.101×1.47×1.22＝.236 kN.m 支座最大弯矩计算公式如下： M2max＝－0.10q1l2－0.117q2l2 支座最大弯矩为M2max＝－0.10×.1931×1.22－0.117×1.47×1.22＝-.2755 kM.m 选择支座弯矩和跨中弯矩的最大值进行强度验算： σ＝Mmax/W＝.2755×1000000/5080＝54.2323 N/mm2； 因为σ＝54.2323 N/mm2≤205 N/mm2符合要求。 ㈢挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下： Vmax＝0.677q1l4/100EI＋q2l4/100EI 目录 一、.......................................... 编制依据1 二、.......................................... 工程概况1 三、.......................................... 平面图1 四、.......................................... 设计总体思路2 五、........................................... 项目组织机构3 六、.......................................... 扣件式钢管脚手架的构造要求及技术措施 .. (3) 七、................................ 架体防雷构造措施10 八、......... 卸料平台 . (12) 九、....................... 落地式钢管脚手架搭设、拆除20 十、脚手架检查验收 (30) 十一、安全措施 (32) 十二、文明施工要求 (35) 十三、脚手架施工应急救援预案 (37) 十四、附录1脚手架计算书 (40) 附录2卸料平台稳定承载计算书 (50) 落地脚手架施工方案 一、编制依据和执行标准丶架体型式 1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130—2001J) 84—2001.2002 年版。 2、《建筑施工安全检查标准》JGJ 59—99 3、本工程施工图纸及施工组织设计 4、《建筑地基基础设计规范》 ( GB50007-2002) 5、根据本工程特点及工期目标,2# 楼采用双排双立杆扣件式落地脚手 架. 二、工程概况 雄墩金泰滨城2#楼工程，位于湖南省岳阳监狱经济适用房小区内，由湖南雄墩置业有限公司开发，北京龙安华诚建筑设计有限公司设计，岳阳新金诚建筑有限公司施工。本工程地上18 层，建筑高度54 米，局部56.5 米，框架一一剪力墙结构，设防烈度为7 度，设计使用年限50 年，屋面防水等级为二级。 三、平面布置图:( 附后) 四、设计总体思路 1 、待工程一层底板砼浇筑完成后，沿建筑物四周填土夯实, 满足架体承载要求，然后浇筑C20素砼1800mn宽,150mm厚.搭设落地式、全高全封闭的扣件式双排钢管脚手架，用于结构和装修施工。此下部 20m采用双排双立杆，20 m以上采用双排单立杆。距离结构外沿或阳台 附着式升降脚手架 施 工 方 案 目录 一、工程概况 二、方案设计 2．１爬架基本工作原理 2.２方案设计依据 ２.3平面设计 2.４立面设计 2．5主要技术参数 三、爬架施工现场管理 3.１安全管理体系 ３．２安全措施 ３．３安全检查制度 四、爬架的安装 4.1安装流程图 4.2架体的安装与搭设 4.３电气的安装 4.４调试验收 ４.5一般规定及要求 五、爬架的升降 5.1施工流程图 5.２升降前的准备 5.3升降作业 ５.4提升操作步骤 ５.5下降操作步骤 5.６升降过程中的注意事项 5.７升降后的检查验收 六、爬架的使用 ６.１使用注意事项 6.2使用中的日常维护 七、爬架的拆除 八、计算书 一、工程概况 1、参建单位 工程名称： 建设单位: 设计单位： 监理单位： 施工单位: 2、概况 工程概况：由武胜城市投资有限公司投资兴建的武胜县城市综合体安置房;座落于武胜县沿口镇迎宾大道北侧,建筑高度层高３２层数层，结构形式：剪力墙结构; 二、方案设计 ２.1爬架基本工作原理： 爬架是通过附着支承结构附着在工程结构上，依靠自身的升降设备实现升降的悬空脚手架，即沿建筑物外侧，搭设一定高度的外脚手架,并将其附着在建筑物上,脚手架带有升降机构及升降动力设备,随着工程进度,脚手架沿建筑物升降。 2．2方案设计依据 （1）标准层结构平面图 （2）ＹＦ附着升降脚手架安装操作规程和技术指标 （3）《建筑施工安全检查标准》(JGJ59-9９) （4）《建筑施工附着升降脚手架管理暂行规定》 （5）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-200１）（6）《建筑施工高处作业安全技术规程》（ＪGJ80-91) （7）《建筑安装工人安全技术操作规程》 （8）《建筑现场临时用电安全技术规范》(JGJ46-200５) ２.3平面设计 2.3．１根据工程结构情况, #楼共布置个提升机构，分段对架体进行升降。 2.3.2提升机构的平面位置及立面位置详见后附图，施工时按图设置预留孔。 ２.3.３架体底部采用标准连接杆搭设底部桁架,局部用脚手架钢管搭设底部桁架，搭设长度不超过2.0m。 2.3．４施工电梯处搭设挑架。 2.4立面设计 2.4.1爬架从标准一层开始安装搭设,随施工进度逐层搭设至第标准四层爬架开始提升。 2.4.2附着支撑结构为:三角形支座宽４0０mｍ－1000mm，使用工况安装三个，升降工况安装两个附着支座。 2.4.３爬架以主框架及水平梁架为骨架采用扣件钢管搭设，高度14．４米，按规范搭设剪刀撑，剪刀撑从架体底部向上连续搭设，跨度不大于6m,水平夹角45-600,并应将把主框架和底部水平梁架连为整体。 满堂脚手架设计计算方法（新） 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、 《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、 《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采用双扣件方式连接，搭设高度为18.0米，立杆采用单立管。 搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。 采用的钢管类型为Φ48×3.5。 横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根 2.荷载参数 施工均布荷载为3.0kN/m2，脚手板自重标准值0.30kN/m2， 同时施工1层，脚手板共铺设2层。 脚手架用途:混凝土、砌筑结构脚手架。 满堂脚手架平面示意图 二、横向杆的计算: 横向杆钢管截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。 按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。 考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。 1.作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 q k=(3.00+0.30)×1.20/3=1.32kN/m (2)作用横向杆线荷载设计值 q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m 横向杆计算荷载简图 2.抗弯强度计算 最大弯矩为 M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.m σ = M max/W = 0.307×106/5080.00=60.49N/mm2 横向杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度为 V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm 横向杆的最大挠度小于1200.0/150与10mm,满足要求! 三、纵向杆的计算: 纵向杆钢管截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 纵向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。 ==== 双排扣件钢管脚手架计算书 依据规范: 《建筑施工脚手架安全技术统一标准》 GB51210-2016 JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2017 《建筑地基基础设计规范》GB50007-2011 计算参数: 2，钢管强度折减系数取1.00205.0N/mm。钢管强度为 双排脚手架，搭设高度15.5米，立杆采用单立管。 立杆的纵距1.50米，立杆的横距0.80米，内排架距离结构0.30米，立杆的步距1.80米。 钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。 2层施工。，同时考虑2施工活荷载为2.0kN/m 2脚手板采用竹串片，荷载为层计算。，按照铺设0.35kN/m4 2。0.0100kN/m 0.17kN/m，安全网荷载取栏杆采用竹串片，荷载为 脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。 2，高度变化系数1.0000，体型系数0.6000基本风压0.30kN/m。 22 地基承载力标准值170kN/m，基础底面扩展面积0.250m，地基承载力调整系数0.40。4444，抵抗距计算采用-d)/64(D钢管惯性矩计算采用I= π)/32D(D。-dW=π 一、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 =0.038kN/mP小横杆的自重标准值1 =0.350×1.500/2=0.262kN/mP脚手板的荷载标准值2 活荷载标准值 Q=2.000×1.500/2=1.500kN/m ====== ==== 附着式升降脚手架的安全管理 姓名：XXX 部门：XXX 日期：XXX 附着式升降脚手架的安全管理 附着式升降脚手架（也称为整体提升架或爬架）以其成本低、安装快、使用方便和适应性强等优点成为高层、超高层建筑施工脚手架的主要方式之一。但附着式升降脚手架属定型施工设备，一旦出现坠落等安全事故，往往会造成非常严重的后果。 1.安全及事故分析 1.1事故经过 1996年，佛出市某大厦工地，发生了一起井架卸料平台倒塌导致人员坠落的事故，造成3人死亡。 事发当天上午，该工地B座附着式升降脚手架进行下降作业，当从22层往21层下降时，与井架卸料平台相碰，导致15层以上的卸料平台全部倒塌，致使在22层平台上操作的3名工人坠落，送医院均不治死亡。 1.2事故分析 （1）事故的直接原因是附着式升降脚手架下降时撞击卸料平台21层中部水平钢管的外伸端，导致15层以上的卸料平台失稳倒塌； （2）作业人员素质低、安全意识淡薄，安全教育和安全技术交底工作未落实，施工时违章蛮干。升降作业时未能严格按照该大厦整体提升外墙脚手架施工方案中的安全技术措施和要求实施，下降作业前拆除大部分联结杆件，致使整体提升外墙脚手架刚度降低，下降过程中摇摆晃动，产生偏移和变形，碰撞了卸料平台。 （3）施工现场管理混乱。总包单位与分包单位责任不清、安全管理混乱和脱节。脚手架下降作业前未做检查、未制订专项施工安全方案、 第 2 页共 10 页 准备工作不充分，下降过程协调指挥监控不到位，联络信号不合理、不科学等，造成脚手架在下降过程中仍有工人在卸料平台上作业和有障碍物等严重安全隐患。 2.附着式升降脚手架的使用条件。 2.1资格认证制度 附着式升降脚手架的使用具有比较大的危险性，它不仅是一种单项施工技术，而且是形成定型化反复使用的工具或载人设备，所以应该有足够的安全保障，必须对使用和生产附着式升降脚手架的厂家和施工企业实行资格认证制度。 （1）建设部建字（2000）230号文《建筑施工附着升降脚手架管理暂行规定》中第五十五条规定：“国务院建设行政主管部门对从事附着升降脚手架工程的施工单位实行资质管理，未取得相应资质证书的不得施工；对附着升降脚手架实行认证制度，即所使用的附着升降脚手架必须经过国务院建设行政主管部门组织鉴定或者委托具有资格的单位进行认证”。第五十六条规定：“附着升降脚手架工程主施工单位应当根据资质管理有关规定到当地建设行政主管部门办理相应审查手续”。并规定：“对已获得附着脚手架资质证书的施工单位实行年检管理制度”。 （2）附着式升降脚手架各结构构件在各地组装后，在有建设部发放的生产和使用许可证的基础上，经当地建筑安全监督管理部门核实并具体检验后，发放准用证，方可使用。 （3）附着式升降脚手架处于研制阶段和在工程上使用前，应提出该阶段的各项安全措施，经使用单位的上级部门批准，并到当地安全监督管理部门备案。 第 3 页共 10 页 钢管落地脚手架计算书 1工程；工程建设地点：；属于结构；地上o层；地下o层；建筑高度：Om 标准层层高：Om ;总建筑面积：0平方米；总工期：0天。 本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。 扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规 范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。 一、参数信息 1. 脚手架参数 双排脚手架搭设高度为25 m，立杆采用单立杆； 搭设尺寸为：横距L b为，纵距L a为，大小横杆的步距为m； 内排架距离墙长度为； 小横杆在上，搭接在大横杆上的小横杆根数为2根； 采用的钢管类型为①48 X '\横杆与立杆连接方式为单扣件； 连墙件采用两步三跨，竖向间距 3 m，水平间距m,采用扣件连接； 连墙件连接方式为双扣件； 2. 活荷载参数 施工均布活荷载标准值：kN/m 2;脚手架用途：装修脚手架； 同时施工层数:2层； 3. 风荷载参数 本工程地处广东东莞市，基本风压kN/m2； 风荷载高度变化系数％计算连墙件强度时取，计算立杆稳定性时取，风荷载体型系数p s为； 4. 静荷载参数 每米立杆承受的结构自重标准值(kN/m):; 脚手板自重标准值(kN/m2):;栏杆挡脚板自重标准值(kN/m):； 安全设施与安全网(kN/m2):； 脚手板类别：竹笆片脚手板；栏杆挡板类别：竹笆片脚手板挡板; 每米脚手架钢管自重标准值(kN/m):； 脚手板铺设总层数:16 ； 5. 地基参数 地基土类型：素填土；地基承载力标准值(kPa):； 立杆基础底面面积(m2):;地基承载力调整系数：。 高层建筑全钢附着式升降脚手架爬架工程计算书 一、计算依据 1、《建筑施工工具式脚手架安全技术规范》 JGJ202-2010 2、《建筑结构荷载设计规范》 GB50009-2012 3、《钢结构设计规范》 GB50017-2003 4、《建筑施工安全技术标准》 JGJ59-2011 二、荷载计算 按架体最大跨度计算荷载，架体高度13.5米，跨度6米，宽度0.6米，架体防护面积81米2。 2.1 恒荷载G k 恒荷载G k=20618N 2.2 活荷载Q k 活荷载的计算应根据施工具体情况，按使用、升降及坠落三种工况来确定控制荷载标准值。 活荷载Q k=25.2KN 2.3 风荷载ωk ωk=βz·μz·μs·ω0 βz-风振系数，一般取1； μz-风压高度变化系数，按国家标准《建筑结构荷载规范》GB50009的规定采用； μs-风荷载体型系数；μs=1.3φ，φ-挡风系数，为脚手架挡风面积与迎风面积之比；镀锌防火安全立网的挡风系数φ =0.6；μs=0.78； ω0-基本风压值，按国家标准《建筑结构荷载规范》GB50009的规定采用； ωk=1×2.1×0.78×0.35=0.57KN/m2 因此风荷载F=0.57×13.5×6=46170N。 三、荷载效应组合值S 依据规范取：恒荷载分项系数γG=1.2；活荷载分项系数γ Q=1.4；使用工况荷载不均匀系数γ2=1.3，升降、坠落工况荷载不均匀系数γ2=2。 使用工况： S=1.3×（γG S GK+γQ S QK）=1.3×（1.2×25719+1.4×25200）=85.96KN 升降工况： S=2×（γG S GK+γQ S QK）=2×（1.2×25719+1.4×4200）=73.5KN 坠落工况（使用工况）： S=2×（γG S GK+γQ S QK）=2×（1.2×25719+1.4×25200）=132.3KN 坠落工况（升降工况）： S=2×（γG S GK+γQ S QK）=2×（1.2×25719+1.4×6300）=79.4KN 四、导轨及其连接件强度计验算 导轨承载计算： 导轨采用6.3#槽钢加φ25mm圆钢对接焊制作成定型框架， 满堂扣件式钢管脚手架计算书 依据规范: 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工木脚手架安全技术规范》JGJ 164-2008 计算参数: 钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。 模板支架搭设高度为24.5m， 立杆的纵距 b=1.20m，立杆的横距 l=1.50m，立杆的步距 h=1.30m。 脚手板自重0.30kN/m2，栏杆自重0.15kN/m，材料最大堆放荷载 2.00kN/m2，施工活荷载5.00kN/m2。 图落地平台支撑架立面简图 图落地平台支撑架立杆稳定性荷载计算单元 采用的钢管类型为φ48×3.2。 钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。 一、基本计算参数[同上] 二、纵向支撑钢管的计算 纵向钢管按照均布荷载下连续梁计算，截面力学参数为 截面抵抗矩 W = 4.73cm3； 截面惯性矩 I = 11.35cm4； 纵向钢管计算简图 1.荷载的计算： (1)脚手板与栏杆自重线荷载(kN/m)： q1=0.000+0.300×0.300=0.090kN/m (2)堆放材料的自重线荷载(kN/m)： q21= 2.000×0.300=0.600kN/m (3)施工荷载标准值(kN/m)： q22= 5.000×0.300=1.500kN/m 经计算得到，活荷载标准值 q2 = 1.500+0.600=2.100kN/m 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 最大弯矩计算公式如下: 最大支座力计算公式如下: 静荷载 q1 = 1.20×0.090=0.108kN/m 活荷载q2 = 1.40×1.500+1.40×0.600=2.940kN/m 最大弯矩 M max=(0.10×0.108+0.117×2.940)×1.2002=0.511kN.m 最大支座力N = (1.1×0.108+1.2×2.94)×1.20=4.376kN 抗弯计算强度f=0.511×106/4729.0=108.03N/mm2 纵向钢管的抗弯计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 某工程双排扣件式钢管落地脚手架 施工方案 广西建工集团第二建筑工程有限责任公司 目录 1 编制依据 (1) 2 工程概况 (1) 3 施工部署 (1) 3.1 组织机构 (1) 3.2 设计总体思路 (1) 3.3 劳动力准备 (2) 3.4 材料准备 (2) 3.5 机具准备 (3) 3.6 技术准备 (4) 4 脚手架构造要求 (4) 4.1 总的设计尺寸 (4) 4.2 纵向水平杆 (4) 4.3 横向水平杆 (5) 4.4 脚手板 (5) 4.5 立杆 (5) 4.6 连墙件 (6) 4.7 门洞 (6) 4.8 剪刀撑 (6) 4.9 扣件 (7) 4.10 基础 (7) 4.11 上人斜道 (7) 5 脚手架的搭设和拆除施工工艺 (7) 5.1 落地脚手架搭设施工工艺 (7) 5.2 脚手架的拆除施工工艺 (8) 6 目标和验收标准 (9) 7 安全文明施工保证措施 (9) 7.1 材质及其使用的安全技术措施 (9) 7.2 脚手架搭设的安全技术措施 (9) 7.3 脚手架上施工作业的安全技术措施 (10) 7.4 脚手架拆除的安全技术措施 (10) 7.5 文明施工要求 (11) 7.6 应执行的强制性条文 (13) 8 设计计算 (15) 8.1 荷载传递路线 (15) 8.2 横向水平杆强度计算 (15) 8.3 纵向水平杆强度计算 (16) 8.4 连接扣件抗滑承载力计算 (17) 8.5 立杆稳定性计算 (17) 8.6 连墙件验算 (21) 8.7 立杆地基承载力计算 (22) 9 附图 附图-1 外架平面布置图 附图-2 外架剖面图和立面图 附图-3 基础、门洞和连墙件做法 钢管落地脚手架计算书一、脚手架参数 二、荷载设计 计算简图： 立面图 侧面图 三、纵向水平杆验算 纵、横向水平杆布置承载能力极限状态 q=×+G kjb ×l b /(n+1))+×G k ×l b /(n+1)=×+×(2+1))+×2×(2+1)=m 正常使用极限状态 q'=+G kjb ×l b /(n+1))+G k ×l b /(n+1)=+×(2+1))+2×(2+1)=m 计算简图如下： 1、抗弯验算 M max ==××=·m σ=M max /W=×106/4490=mm2≤[f]=205N/mm2满足要求！ 2、挠度验算 ν max ='l a 4/(100EI)=××15004/(100×206000×107800)= ν max ＝≤[ν]＝min[l a /150，10]＝min[1500/150，10]＝10mm 满足要求！ 3、支座反力计算 承载能力极限状态 R max ==××= 正常使用极限状态 R max '='l a =××= 四、横向水平杆验算 承载能力极限状态 由上节可知F 1=R max = q=×=m 正常使用极限状态 由上节可知F 1'=R max '= q'=m 1、抗弯验算 计算简图如下： 弯矩图(kN·m)σ=M max /W=×106/4490=mm2≤[f]=205N/mm2满足要求！ 2、挠度验算 计算简图如下： 变形图(mm) ν max ＝≤[ν]＝min[l b /150，10]＝min[1050/150，10]＝7mm 满足要求！ 3、支座反力计算 承载能力极限状态 R max = 五、扣件抗滑承载力验算 扣件抗滑承载力验算： 纵向水平杆：R max =2=≤R c =×8= 横向水平杆：R max =≤R c =×8= 满足要求！ 隆镐附着升降脚手架 计 算 书 编制：_________________ 审核：_________________ 批准：_________________ 天津隆镐科技有限公司 一、编制依据 本计算书中涉及的主要国家或行业规范、标准请参照表1.1： 表1.1 二、工程概况 1．工程建设概况见表2.1： 表2.1 表2.2 三、升降脚手架荷载标准值 1．静荷载标准值 升降脚手架搭设高度为15.9米，立杆采用单立管。 搭设尺寸为：立杆纵距1.5米，内立杆与外立杆中心距0.9米，立杆步距1.8米。 脚手板采用木脚手板（竹笆），其荷载标准值按《建筑施工工具式脚手架安全技术规范》（JGJ202－2010）中表4.1.2-1取值：0.35KN/m2计算。 挡脚板采用木脚手板（竹笆），其荷载标准值按《建筑施工工具式脚手架安全技术规范》（JGJ202－2010）中表4.1.2-2取值：0.14KN/m计算。 脚手架外侧满挂密目安全网，其荷载标准值按照0.005KN/m2计算，底部挂安全平网，其荷载标准值按照0.15KN/m2计算。 扣件荷载：直角扣件13.2N/个，旋转扣件14.6N/个，对拉扣件18.4N/个。 隆镐升降脚手架主要使用材料及其参数见表3.1： 表3.1 采用φ48×3.5钢管的构件的长度： 立 杆：L=(15.9-1.8)m ×3根+（14.4-1.8）m ×3跟=80.1ｍ；——每根3个对接扣件 大横杆：L=(2×7+6)根×6.8m= 136m(每根长度按6.8m 计算）；——每根1个对接扣件，5个直角扣件 小横杆：L=7根×9层×1.35m=85.05m (每根长度按1.35m 计算）；——每根2个直角扣件 纵向支撑（剪刀撑）：L=2根×22)+m+2根×1)m=42.54m (按单片剪刀撑计算)；——共20+15+12=47个旋转扣件 架体结构边柱的缀条：横缀条9根，斜缀条8根：L= 9根×0.9m +8； 架体结构边柱的外立杆（附加护栏立杆、斜杆）：： 采用48.3 3.6Φ?钢管的构件的总长度为： ∑L ＝80.1+136+85.05+42.54+24.2+17.9=385.79m 所用钢管的总重为：G Φ ＝ 385.79×1000×0.038=14660.02N 采用匚 6.3(含30φ圆钢)的架体构件为架体结构的边柱，L=2根×14.4m=28.8m ，其中30φ圆钢（0.054N/mm ）长58mm ，共85个。 所用槽钢匚6.3(含30φ圆钢)的总重量为：G 槽 =28.8×1000×0.065+58×85×0.054=2138.22N 采用槽钢匚10的架体构件为主框架的兜底装置：L=2根×1.1m=2.2m 。 所用槽钢匚10的总重量为：G 兜底 =2.2×10×10=220N 扣件重量：G 扣件 =（6×3+20）×18.4+（20×5+63×2）×13.2+47×14.6=4368.6N G=G Φ+G 槽+ G 兜底+ G 扣件=14660.02+2138.22+220+4368.6=21386.84N （2）脚手板、挡脚板自重： 板宽1.2m ，长6.0m ，厚0.04m ，有3步脚手板。 根据荷载规范木脚手板自重取0.35KN/ｍ2。 脚手板的自重为：G 脚手板 =0.35×3×1.2×6.0=7.56kN=7560N 挡脚板：G 挡脚板 =0.14×3×6.0=2.52kN=2520N 脚手板、挡脚板自重：G P =7560+2520=10080N （3）安全网： 密目安全网面积：A 1=(6.0+1.3×2)×15.9=136.74㎡ 兜底平网面积：A 2=6.0×1.3=7.8㎡ 安全网的重量为：G 安全网 =0.005×136.74+0.15×7.8=1.854kN=1854N （4）升降设备：（一个7.5t 级电动葫芦900N ） G 葫芦= 900N 永久荷载汇总见表3.2： 本工程首层～设备层双排脚手架采用Φ48×3.5钢管单立杆，最大搭设高度50m以下（为20.2m），搭设按照《建筑施工扣件式钢管脚手架安全技术规》（JGJ130—2001）的设计尺寸及构造要求搭设，故对其相应杆件不再进行设计计算。 本工程五～十九层外双排脚手架采用Φ48×3.5钢管单立杆脚手架，脚手架搭设高H=57.6m。双排脚手架用于结构施工和装修施工。需对此脚手架进行验算。计算参数如下： 1、荷载计算（此脚手架计算查表所得值通过《建筑施工手册（第四版）1》查得） ①恒载的标准值G k： G k=H i（g k1+g k3）+n1l a g k2 由表5—7查得g k1＝0.1089KN/m； g k2＝0.2356KN/m； g k3＝ 0.1113KN/m。 a.当取H i＝56.7m 用于结构作业时，G k=H i（g k1+g k3）+n1l a g k2 ＝56.7×（0.1089＋0.1113）＋1.5×0.2356 ＝12.84KN 用于装修作业时，G k=H i（g k1+g k3）+n1l a g k2 ＝56.7×（0.1089＋0.1113）＋2×1.5×0.2356 ＝13.19KN b.当取H i＝28.4m 用于结构作业时，G k=H i（g k1+g k3）+n1l a g k2 ＝28.4×（0.1089＋0.1113）＋1.5×0.2356 ＝6.61KN 用于装修作业时，G k=H i（g k1+g k3）+n1l a g k2 ＝28.4×（0.1089＋0.1113）＋2×1.5×0.2356 ＝6.96KN ②活载（作业层施工荷载）的标准值Q k： Q k=n1×l a×q k 由表5—12查得q k＝1.8KN/m（结构作业时）和q k＝1.2KN/m（装修作业时）则有： 用于结构作业时，Q k= 1.5×1.8＝2.7KN 双排扣件钢管脚手架计算书 依据规范: 《建筑施工脚手架安全技术统一标准》GB51210-2016 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 《建筑结构荷载规范》GB50009-2012 《钢结构设计标准》GB50017-2017 《建筑地基基础设计规范》GB50007-2011 计算参数: 钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。 双排脚手架，搭设高度42.0米，12.0米以下采用双管立杆，12.0米以上采用单管立杆。立杆的纵距1.20米，立杆的横距1.05米，内排架距离结构2.00米，立杆的步距1.80米。钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距2.40米。 施工活荷载为2.0kN/m2，同时考虑2层施工。 脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。 栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。 脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。 基本风压0.30kN/m2，高度变化系数1.2800，体型系数1.2000。 地基承载力标准值170kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.40。钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。 一、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.350×1.050/2=0.184kN/m 活荷载标准值 Q=2.000×1.050/2=1.050kN/m 双排双立杆脚手架施工方案 一、编制依据 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《建筑结构荷载规范》(GB50009-2012) 《钢结构设计规范》(GB50017-2003) 《建筑施工安全检查标准》（JGJ59-2011） 二、工程概况 工程名称：长江国际花园二期A3块 建设单位：无锡市民申房地产开发有限公司 监理单位：无锡市建苑建设监理工程有限公司 施工单位：江苏江中集团有限公司 三、施工方案 1、本工程17#~20#楼、22~24#楼为9层建筑。脚手架搭设高度33米，自车库顶板开始至5层楼面15米高度为双排立杆，5层楼面以上共18米为单立杆。脚手架立杆纵距1.05m，步距1.8m；连墙杆二步三跨设置：脚手架距建筑物0.3m，立杆顶端高出结构檐口上皮2米，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接，接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，对接接头扣件开口方向应向下或向内，以防雨水进入。 2、大横杆 大横杆置于小横杆之下，立杆的内侧，用直角扣件与立杆扣紧，采用至少6m 且同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。 3、小横杆 每一立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立柱之间等距离设置1 根小横杆，最大间距不超过90cm。小横杆伸出外排大横杆边缘距离不小于10 cm，伸出里排大横杆距离结构外边缘15 cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。 4、纵、横向扫地杆 纵向扫地杆采用直角扣件固定在距离底座上皮20cm 的立柱上，横 满堂脚手架设计计算方法 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）、 《钢结构设计规范》（GB50017-2003）、《冷弯薄壁型钢结构技术规范》（GB50018-2002）、 《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。 一、参数信息: 1.脚手架参数 计算的脚手架为满堂脚手架， 横杆与立杆采用双扣件方式连接，搭设高度为4米，立杆采用单立管。 搭设尺寸为：立杆的纵距l a= 1.20米，立杆的横距l b= 1.20米，立杆的步距h= 1.50米。 采用的钢管类型为Φ48×3.5。 横向杆在上，搭接在纵向杆上的横向杆根数为每跨2根 2.荷载参数砼板厚按均布250mm计算 2400X0.25X1=6.0KN/mm2 施工均布荷载为6.0kN/m2，脚手板自重标准值0.30kN/m2， 脚手架用途:支撑混凝土自重及上部荷载。 满堂脚手架平面示意图 二、横向杆的计算: 横向杆钢管截面力学参数为 截面抵抗矩 W = 5.08cm3； 截面惯性矩 I = 12.19cm4； 横向杆按三跨连续梁进行强度和挠度计算，横向杆在纵向杆的上面。 按照横向杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。 考虑活荷载在横向杆上的最不利布置(验算弯曲正应力和挠度)。 1.作用横向水平杆线荷载 (1)作用横向杆线荷载标准值 q k=(3.00+0.30)×1.20/3=1.32kN/m (2)作用横向杆线荷载设计值 q=(1.4×3.00+1.2×0.30)×1.20/3=1.82kN/m 横向杆计算荷载简图 2.抗弯强度计算 最大弯矩为 M max= 0.117ql b2= 0.117×1.82×1.202=0.307kN.m σ = M max/W = 0.307×106/5080.00=60.49N/mm2 横向杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度为 V=0.990q k l b4/100EI = 0.990×1.32×12004/(100×2.06×105×121900.0) = 1.079mm 横向杆的最大挠度小于1200.0/150与10mm,满足要求! 三、纵向杆的计算: 广德水岸阳光城三期项目 双排双立杆落地脚手架 施工方案 江苏省建工集团有限公司 JIANGSU CONSTRUCTION ENGINEERING GROUP CO.,LTD 目录 第一节、工程概况错误！未定义书签。 一、工程概况 ----------------------------------------------------- 错误！未定义书签。 二、施工要求 ------------------------------------------------------------------------------ 3 三、技术保证条件 ------------------------------------------------------------------------ 3 第二节、编制依据------------------------------------------------------------------------------ 4 第三节、施工计划------------------------------------------------------------------------------ 5 一、材料与设备计划 --------------------------------------------------------------------- 5 第四节、施工工艺技术 ----------------------------------------------------------------------- 6 一、技术参数 ------------------------------------------------------------------------------ 6 二、工艺流程 ------------------------------------------------------------------------------ 6 三、施工方法 ------------------------------------------------------------------------------ 7 四、检查验收 ----------------------------------------------------------------------------- 12 第五节、施工安全保证措施 ---------------------------------------- 错误！未定义书签。 一、组织保障 ----------------------------------------------------- 错误！未定义书签。 二、技术措施 ----------------------------------------------------------------------------- 14 三、监测监控 ----------------------------------------------------------------------------- 18 四、应急预案 ----------------------------------------------------- 错误！未定义书签。第六节、计算书及相关图纸 ---------------------------------------------------------------- 19 【计算书】 -------------------------------------------------------------------------------- 19双排双立杆脚手架施工方案
