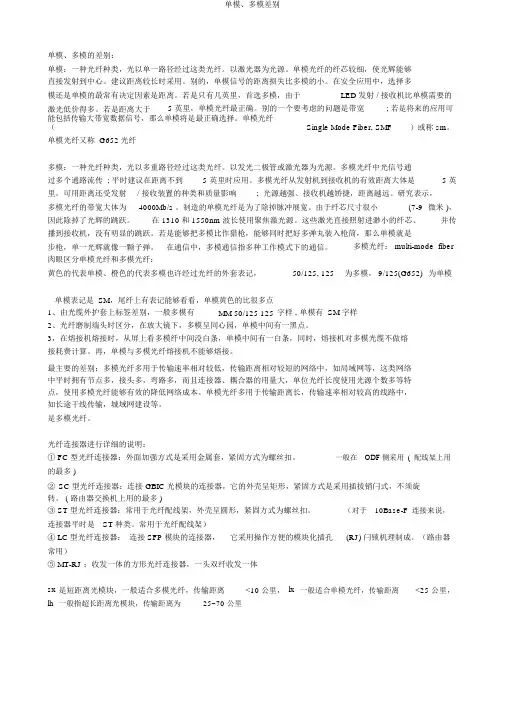

单模、多模区别
单模、多模的区别：
单模：一种光纤类型，光以单一路径通过这种光纤。以激光器为光源。单模光纤的纤芯较细，使光线能够直接发射到中心。建议距离较长时采用。另外，单模信号的距离损失比多模的小。在安全应用中，选择多模还是单模的最常见决定因素是距离。如果只有几英里，首选多模，因为LED发射/接收机比单模需要的激光便宜得多。如果距离大于5英里，单模光纤最佳。另外一个要考虑的问题是带宽;如果将来的应用可能包括传输大带宽数据信号，那么单模将是最佳选择。单模光纤（SingleModeFiber,SMF）或称sm。
单模光纤又称G652光纤
多模：一种光纤类型，光以多重路径通过这种光纤。以发光二极管或激光器为光源。多模光纤中光信号通过多个通路传播;通常建议在距离不到5英里时应用。多模光纤从发射机到接收机的有效距离大约是5英里。可用距离还受发射/接收装置的类型和质量影响;光源越强、接收机越灵敏，距离越远。研究表明，多模光纤的带宽大约为4000Mb/s。制造的单模光纤是为了消除脉冲展宽。由于纤芯尺寸很小(7-9微米)，因此消除了光线的跳跃。在1310和1550nm波长使用聚焦激光源。这些激光直接照射进微小的纤芯、并传播到接收机，没有明显的跳跃。如果可以把多模比作猎枪，能够同时把许多弹丸装入枪筒，那么单模就是步枪，单一光线就像一颗子弹。在通信中，多模通信指多种工作模式下的通信。多模光纤：multi-modefiber 肉眼区分单模光纤和多模光纤：
黄色的代表单模、橙色的代表多模或者通过光纤的外套标识，50/125,62.5/125为多模，9/125(G652)为单模
单模标识是SM，尾纤上有标识可以看看，单模黄色的比较多点
1、由光缆外护套上标签区别，一般多模有MM50/12562.5/125字样,单模有SM字样
2、光纤磨制端头时区分，在放大镜下，多模呈同心园，单模中间有一黑点。
3，在熔接机熔接时，从屏上看多模纤中间没白条，单模中间有一白条，同时，熔接机对多模光缆不做熔接损耗计算。再，单模与多模光纤熔接机不能熔接。
最主要的差别：多模光纤多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多，接头多，弯路多，而且连接器、耦合器的用量大，单位光纤长度使用光源个数多等特点，使用多模光纤可以有效的降低网络成本。单模光纤多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。
G.651是多模光纤。
光纤连接器进行详细的说明：
①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)
②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)
③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）
⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体
sx是短距离光模块，一般适合多模光纤，传输距离<10公里，lx一般适合单模光纤，传输距离<25公里，lh一般指超长距离光模块，传输距离为25~70公里
光纤接头
FC圆型带螺纹(配线架上用的最多)
ST卡接式圆型
SC卡接式方型(路由器交换机上用的最多)
PC微球面研磨抛光
APC呈8度角并做微球面研磨抛光
MT-RJ方型,一头双纤收发一体(华为8850上有用)
光纤模块:一般都支持热插拔,
GBICGigaBitrateInterfaceConverter,使用的光纤接口多为SC或ST型
SFP小型封装GBIC,使用的光纤为LC型
使用的光纤:
单模:波长1310单模长距LH波长1310,1550
多模:波长850
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下l
l“/”前面部分表示尾纤的连接器型号
/”后面表明光纤接头截面工艺，即研磨方式。l
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题
