通风空调安装工程预算基价

第四节通风空调安装工程预算基价的使用

一、通风空调安装工程预算基价的组成及适用范围

所谓预算基价，是指生产某一单位产品过程中的人力、物力或资金消耗的标准额度。

天津市安装工程预算基价中第九册《通风空调工程》(以下简称基价)是完成通风空调工程规定计量单位分项计价所需人工、材料、施工机械台班的消耗标准，是编制通风空调工程工程量清单计价、工程标底的基础，也是编制工程总价的依据。

(一)通风空调安装工程预算基价的组成

通风空调工程预算基价由总说明、章节说明、基价项目表、附录等组成。

1、总说明

总说明主要阐明了通风空调工程的主要内容和范围、本基价的编制依据、编制原则、施工方法、施工条件和计算方法，对基价中不能包括的内容也做了说明。

2、章节说明

章节说明主要介绍了通风空调工程分项工程所包括的主要项目及工作内容，编制中的有关规定、通风空调工程工程量的计算规则，它是预算基价的重要部分，是执行预算基价和进行工程量计算的基准，必须全面掌握。

3、基价项目表

基价项目表是通风空调工程预算基价中的主要内容，表6.10为天津市2012年预算基价第九册《通风空调工程》第一章薄钢板风管制作安装项目表，此项目表有工作内容、基价编号、项目名称、计量单位、各类消耗材料的种类、数量、单价与汇总价值等部分组成。

表6.10碳钢板风管制作安装

续表6.10碳钢通风管道制作安装

4、附录

附录主要是指一系列与通风空调工程基价项目表有关的数据和资料，如某些材料的用量及参考价格等。

(二)通风空调安装工程预算基价的适用范围

本基价适用于天津市行政区域内工业与民用的新建和扩建工程。

二、通风空调安装工程预算基价的使用方法

概括起来讲，通风空调安装工程预算基价的使用方法就是要迅速地找出需要的两个名称(一个是通风空调工程的项目名称，一个是人工和材料名称)，具体方法为：

1、先查预算基价项目，确定通风空调安装工程项目名称。

2、查预算基价中通风空调安装工程项目的规格，确定预算基价的编号。

3、从预算基价项目表的基价编号栏内，由左到右划一横线(或目视)。

4、再从通风空调安装工程项目栏内找出需要的人工或材料名称，并在该栏内由上到下划一竖线(或目视)。

5、表中上述横竖两线相交的格子内的数据，就是需要查找的数字。

6、其他任何项目及其任何内容数据的查找方法均以此类推。

三、通风空调安装工程预算基价使用中应注意的问题

使用通风空调安装工程预算基价时，应注意以下几点：

1、熟悉通风空调安装工程预算基价

(1)了解通风空调安装工程预算基价的组成内容及其各自的作用。

(2)了解通风空调安装工程预算基价中的总说明和各章节说明。

(3)了解通风空调安装工程各节工程项目的工作内容及预算基价表中各栏的含义。

(4)了解通风空调安装工程量的计算方法。

2、套用预算基价要相符

根据通风空调工程工程量清单的内容或施工图纸设计要求、做法、说明套用相应的预算基价项目，工作内容要相符，技术特征和施工方法要一致，计量单位要相同。

3、预算基价的换算

若通风空调安装工程的项目与预算基价项目内容相符，只是规格不同，应根据情况分别加以换算解决，但必须符合预算基价中的有关规定，在允许范围内进行换算。

4、补充预算基价

若通风空调工程中某个工程项目采用了新工艺或新材料，而预算基价中没有这个项目，可编制补充预算基价。补充基价可由甲乙双方共同编写，也可以由施工单位编制，建设单位认可，报经有关部门批准后执行。

四、通风空调安装工程预算基价中有关系数调整的规定

1、薄钢板通风管道制作安装子目中，对整个通风系统设计采用减缩管均匀送风者和空气幕送风管安装不适用。采用减缩管均匀送风者，圆形风管按平均直径；矩形风管按平均周长参照相应规格基价子目，人工乘以系数2.5；空气幕送风管按矩形风管平均周长参照相应规格基价子目，人工乘以系数3.0，其余不变。

2、玻璃挡水板安装执行钢板挡水板子目，其材料费、机械费均乘以系数0.45，人工不变。

3、净化风管及部件制作安装子目中，型钢未包括镀锌费。如设计要求镀锌时，应加镀锌费。

4、不锈钢风管基价子目是按手工电弧焊考虑的。编制标底时，如须使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。

5、铝板风管基价子目是按手工气焊考虑的。编制标底时，如须使用手工氩弧焊者，其人工乘以系数

1.154，材料乘以系数0.852，机械乘以系数9.242。

五、通风空调安装工程基价中关于互相套用的规定

1、风管导流叶片子目适用于单叶片和香蕉形双叶片。

2、罩类制作安装基价子目中不包括的排气罩制作安装，执行相近的基价子目。

3、清洗槽、浸油槽、晾干架、LWP滤尘器支架制作安装，执行设备支架子目。

4、风机减震台座执行设备支架子目，基价中不包括减震器用量，应按设计图示尺寸以实量计算。

5、通风机安装子目内包括电动机安装，其安装形式包括A、B、C、D等型，也适用不锈钢和塑料风机安装。

6、诱导器安装执行风机盘管安装子目。

7、风机盘管的配管执行第八册《给排水、采暖、燃气工程》相应子目。

8、净化风管制作安装子目中，圆形风管的制作安装执行矩形风管制作安装子目。

9、过滤器安装子目中包括试装。

10、洁净室安装执行分段组装式空调器安装子目。

六、通风空调安装工程预算基价中关于换算的规定

1、镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。

2、不锈钢板风管制作安装子目中，矩形风管的安装执行圆形风管的子目。

3、柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。

4、通风空调设备安装子目中不包括设备费和应配备的地脚螺栓价值。

5、净化通风管道子目按空气洁净度l00000级编制。

6、净化风管涂密封胶按全部口缝外表面涂抹考虑。如设计要求口缝不涂抹而只在法兰处涂抹者，每l0m2风管应减去密封胶1.5Kg和人工0.37工日。

7、玻璃钢通风管道及管件按计算工程量加损耗加工订作考虑，其价值按实际价格；风管修补应由加工单位负责，其费用按实际价格发生，计算在主材费内。

8、复合型风管子目规格表示的直径为内径，周长为内周长。

七、通风空调安装工程预算基价中各类风管管件和支架含量的处置

1、薄钢板通风管道制作安装子目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架制作用工，但不包括过跨风管落地支架，落地支架执行设备支架子目。

2、不锈钢板和铝板风管制作安装子目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单

独列项计算，执行相应子目。

八、通风空调安装工程预算基价中有关塑料通风管道胎具材料摊销费的计算方法

塑料风管管件制作的胎具摊销材料费未包括在基价内，按以下规定另行计算：

1、风管工程量在30m2以上的，每10m2风管的胎具摊销木材为0.06m3，按材料价格计算胎具材料摊销费。

2、风管工程量在30m2以下的，每10m2风管的胎具摊销木材为0.09m3，按材料价格计算胎具材料摊销费。

九、通风空调安装工程预算基价中几项按系数计取的费用

1、脚手架措施费按直接工程费中人工费的5％计取，其中人工费占25％。

2、超高增加费(指操作物高度超过6m的工程)，其超高增加费按超过部分人工费乘以系数0.15计取，全部为人工费。

3、安装与生产同时进行降效增加费按直接工程费中人工费的10％计取，全部为人工费。

4、在有害身体健康的环境中施工降效增加费用按直接工程费中人工费的l0％计取，全部为人工费。

第五节通风空调安装工程工程量的计算方法及计算规则

一、通风空调安装工程量的计算方法

工程量是指以物理计量单位或自然计量单位，所表示的建筑安装工程各项目的实物量。

编制通风空调安装工程工程量清单和施工图预算，所计算的工程量是指通风空调安装工程各个计价项目(分项工程)的工程实物量。在划分项目的基础上，通风空调安装工程的工程量一般采用“按图列式，逐项计算，全面核对”的方法，其一般步骤为：

(一)列出通风空调工程的工程子目

为了便于计算和审核，在计算通风空调安装工程的工程量时，首先按分部工程的每一个项目列出工程子目。如在普通民用建筑中，通风安装可以划分为一个分部工程，而作为分部工程的通风安装又可划分为若干分项工程和工程子目，如通风管道制作与安装、调节阀制作与安装、风口制作与安装等。在每一个分项工程中又须根据预算基价的内容确定下一层次的子目(有时称为子项)，如薄钢板通风管道制作安装又可戈Ⅱ分为镀锌薄钢板圆形风管、镀锌薄钢板矩形风管等子目。

列工程子目时，其名称、先后顺序和所采用的编号都必须与通风空调安装工程预算基价完全一致，以便于查找核对。

(二)列出计算式

根据预算基价的编号顺序列出工程子目后，要按照通风空调工程施工图的系统规律，遵循一定的顺序，依次列出计算公式，这样既可以节省时间，加快计算速度，又可避免漏算或重复计算。根据通风空调工程的平面图、系统图和剖面图，对于送风系统的风管计算，可以从风机出El开始，经过干管，支管到送风口，然后再计算吸人口部分，以室外送风或回风干管开始到风机吸入口，逐项列出计算式，将列出的计算式抄于工程量计算表中。

(三)进行计算

计算式列出后，就可以进行计算了。计算式一定要按通风空调安装工程的前后顺序进行并将计算结果计入预算计价表中，通风空调安装的工程量的计算一般要保留小数点后两位，从第三位起四舍五人。但钢(以吨为计量单位)、木材(以立方米为单位)要取三位小数。

(四)调整计量单位

经过以上步骤计算出的通风空调安装工程的工程量，都是以米、平方米、千克为计量单位，但在通风空调安装工程预算基价中，往往是以“10米”、“l0平方米”、“l00kg”等为计量单位的。这时，就要将计算出来的通风空调安装工程的工程量，按照预算基价中相应工程子目规定的计量单位，进行一次调整，即把小数点向前移二位或一位，从而使计算出来的工程量的计算单位与通风空调基价中相应工程子目的计量单位取得一致。

(五)套用预算单价

通风空调工程的工程量计算完成，并经过检查无误后，就可以进行套用单价的工作。

二、通风空调系统分项工程的划分

主要项目

1、通风管道制作安装 8、空气加热器金属支架制作安装

2、柔性软风管安装 9、皮带防护罩制作安装

3、调节阀安装 l0、过滤器框架制作安装

(1)圆形瓣式启动阀、蝶阀安装 (以上属于第九册预算基价范围)

(2)加热器上通阀安装 ll、风管、部件、管架除锈刷油

4、矩形空气分布器安装 (1)风管(含托吊支架)除锈

5、通风空调设备安装 (2)金属结构(含框架、设备支架等)除锈

6、过滤器安装 (3)风管(含托吊支架)刷油

相关项目 (4)通风、空调部件及支架刷油

7、矩形空气分布器安装支架制作 (以上属于第十一册预算基价范围)

三、通风空调安装工程量计算规则

(一)工程量清单项目的工程量计算规则

1、通风及空调设备及部件制作安装

(1)空气加热器(冷却器)、通风机、除尘设备依据不同的规格，质量，支架材质，除锈、刷油设计要求，按设计图示数量计算，以台为计量单位。

（2)空调器依据不同的形式，质量，安装位置，按设计图式数量计算，以台为计量单位；其中分段组装式空调器按设计图纸所示质量以千克为计量单位。

(3)风机盘管依据不同型式，安装位置，支架材质，除锈、刷油设计要求，按设计图示数量计算，以台为计量单位。

(4)密闭门制作安装依据不同型号，特征(带视孔或不带视孔)，支架材质，除锈、刷油设计要求，按设计图示数量计算，以个为计量单位。

(5)挡水板制作安装依据不同材质，除锈、刷油设计要求，按设计图示数量计算，以平方米为计量单位。

(6)滤水器、溢水盘、金属壳体制作安装依据不同特征，用途，除锈、刷油设计要求，按设计图示数量计算，以千克为计量单位。

(7)过滤器依据不同型号，过滤功效，除锈、刷油设计要求，按设计图示数量计算，以台为计量单位。

(8)净化工作台依据不同类型，按设计图示数量计算，以台为计量单位。

(9)风淋室、洁净室依据不同质量，按设计图示数量计算，以台为计量单位。

(10)风机箱台座安装依据不同型式，风量，支架材质、规格，除锈、刷油设计要求，按设计图示数量计算，以台为计量单位。

(11)震台座安装依据不同型号，按设计图示数量计算，以台为计量单位。

(12)LWP型滤尘器依据不同型式，按设计图示数量计算，以平方米为计量单位。

(13)报警器依据不同型式，按设计图示数量计算，以台为计量单位。

(14)过滤吸收器依据不同型号，按设计图示数量计算，以台为计量单位。

(15)预滤器、除湿器依据不同类型，按设计图示数量计算，以台为计量单位。

(16)测压装置依据不同类型，按设计图示数量计算，以套为计量单位。

(17)换气堵头依据不同直径，按设计图示数量计算，以个为计量单位。

(18)波导窗依据不同规格，按设计图示数量计算，以个为计量单位。

2、通风管道制作安装

(1)碳钢通风管道制作安装、净化通风管道制作安装依据材质，形状，周长或直径，板材厚度，接口形式，风机附件、支架设计要求，除锈标准、刷油防腐、绝热及保护层设计要求，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)不锈钢板风管制作安装、铝板通风管道制作安装、料通风管道制作安装依据形状，周长或直径，板材厚度，接口形式，支架法兰的材质、规格，锈标准、刷油防腐、绝热及保护层设计要求，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(3) 玻璃钢通风管道制作安装依据形状，厚度，周长或直径，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(4)复合型风管制作安装依据材质，形状（圆形、矩形），周长或直径，支（吊）架材质、规格，除锈、刷油设计要求，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管

长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)，包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件所占的长度。风管展开面积不包括风管、管口重叠部分面积。直径和周长按图注尺寸为准展开。整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(5)柔性软风管依据材质、规格，保温套管设计要求，按设计图示中心线长度计算，包括弯头、三通、变径管、天圆地方等管件的长度。但不包括部件所占的长度，以米为计量单位。

(6)密闭穿墙管制作安装依据型号、直径、填塞直径，按设计图示数量计算，以个为计量单位。

(7)通风管道场外运输依据材质、规格，按设计图示以展开面积计算，以平方米为计量。

3、通风管道部件制作安装

(1)碳钢调节阀制作安装依据类型，规格，周长，质量，除锈标准、刷油设计要求，按设计图示数量计算（包括：空气加热器上通阀、空气加热器旁通阀、圆形瓣式启动阀、风管蝶阀、风管止回阀、密闭式斜插板阀、矩形风管三通调节阀、对开多叶调节阀、风管防火阀、各型风罩调节阀制作安装）以个为计量单位。若调节阀为成品时，制作不再计算。

(2)柔性软风管阀门依据材质，规格，按设计图示数量计算。以个为计量单位。

(3)铝蝶阀、不锈钢蝶阀依据规格，按设计图示数量计算。以个为计量单位。

(4)各种风口、散流器制作安装（百叶窗）应依据类型，规格，形式，质量，除锈标准、刷油设计要求，按设计图示数量计算，以个为计量单位。百叶窗按设计图示以框内面积计算。风管插板风口制作已包括安装内容。若风口、分布器、散流器、百叶窗为成品时，制作不再计算。

(5)风帽制作安装应依据类型，规格，形式，质量，风帽附件设计要求，除锈标准、刷油设计要求，按设计图示数量计算，以个为计量单位。若风帽为成品时，制作不再计算。

(6)碳钢罩类制作安装依据类型，除锈、刷油设计要求，按设计图示数量计算，以千克为计量单位。

(7)柔性接口及伸缩节制作安装依据材质，规格，法兰接口设计要求，按设计图示数量计算，以平方米为计量单位。

(8)消声器制作安装依据类型，按设计图示数量计算，以千克为计量单位。

(9)静压箱制作安装依据材质，规格，形式，除锈标准、刷油防腐设计要求，按设计图示数量计算，以平方米为计量单位。

4、通风工程检测、调试

通风工程检测、调试依据其系统大小，按由通风设备、管道及部件等组成的通风系统计算，以系统为计量单位。

(二)通风空调安装工程的刷油绝热工程量规则

管道及支架的除锈、油漆，管道的防腐蚀、绝热等内容，应根据设计要求参照第十一册《刷油、防腐蚀、绝热工程》中有关子目。

1.薄钢板风管刷油按其工程量执行相应基价子目，仅外(或内)面刷油者基价乘以系数l.2，内外均刷油者基价乘以系数1.1(其法兰加固框、吊托支架已包括在此系数内)。

2.薄钢板部件刷油按其工程量执行金属结构刷油子目，基价乘以系数1.15。

3.未包括在风管工程量内而单独列项的各种支架(不锈钢吊托支架除外)的刷油工程按其工程量执行相应的基价子目。

4.薄钢板风管、部件以及单独列项的支架，其除锈不分锈蚀程度，一律按其第一遍刷油工程的工程量执行第十一册《刷油、防腐蚀、绝热工程》中除轻锈的子目。

(五)通风空调安装工程量计算实例

现以某工厂车间送风系统为例，介绍通风工程工程量统计方法，该送风工程的施工图，如图6.22、图6.23所示。

按照所列分项工程项目，根据工程量计算规则逐组项计算其工程量。为便于计算，本例在通风系统图上进行了部位编号。

(一)薄钢板通风管道制作安装

1、风管编号1—6，D800管道制作安装工程量51.30m2其计算式如下：

(1)计算编号l—4风管长度

(0.9+6.00)(编号2至轴线③水平投影长度)+(1.46×1.4142-1.46)(编号2至3斜线部分增加长度)-0.75(立管编号l2至轴线③距离)-1.58cos30°(编号4至12的水平投影长度)+(4.72—1.7)(标高差)=8.41m。

(2)编号4—6风管长度

6.00(编号4至5长度)+6.00(编号5至6长度)=12m。

编号l—6的风管展开面积为(8.41+12)×0.8×3.1416=51.30m2。

如果只编制施工图预算，风管工程量计算到此为止，若还做施工预算或编制材料需用量计划，应在计算风管工程量同时就将各项直管长度，以及管件、管架数量计算出来。

(3)计算直管长度

1)编号l—2

(4.72—1.7)(标高差)-0.56(立管天圆地方高度)-0.8(90°弯头弯曲半径)：1.66m一根

2)编号2—3

1.46×1.4142(编号2至3斜线长度)-0.8(90°弯头弯曲半径)一O.8×t g2

2.5°(半个45。弯头中心线的直线长度)=0.93m，一根

3)编号3—4

(0.9+6.00)-(1.46+0.8t922.5+0.75)-(1.58×0.866)(立管l2至编号4水平投影长度)=3.00m，一根 4)编号4—5

(6.00—1.3)(三通主管长度，查管件标准图，以下同)=4.7m。根据通风与空调工程施工及验收规范规定，风管各管段长度宜为1.8—4.0m，此段应分两根制作，增加l副法兰。

5)编号5—6

(6.00-1.3)(三通主管长度)=4.7m，分两根制作。

(4)其中管件、管架数量

天圆地方，D800／560×640，L=560，1个。

90°弯头，D800，1个。

135°弯头，D800，1个。

三通D800 × 320，2个。

圆形风管法兰，D800，12副。

矩形法兰，560×640，1副。

风管支架，D800，6个。

2、风管编号6—7，D700管道制作安装工程量13.19m2，其计算式如下：6(编号6—7长度)×O.7(管径)×3.1416=13.19m2

其中直管长度

6.00—1.2(D700三通主管长度)=4.8m，分两根制作。

其中管件，管架数量

三通，D800 X 700×320，1个。

风管法兰，D700，3副。

风管支架，D700，2个。

3、风管编号7—8，D500管道制作安装工程量9.42m2，其计算式如下：

6.oo(编号7—8长度) × 0.5(管径) × 3.1416=9.42m2。

其中直管长度

(6.00—0.99)(D500三通主管长度)=5.01m，分两根制作。

其中管件、管架数量

三通D700 ×500 ×320，1个。

风管法兰D500，3副。

风管支架D500，2个。

4、风管编号8—9，D320管道制作安装工程量6.03m2，其计算式如下：

6.00(编号8至9长度) × 0.32(管径)×3.1416=6.03m2

其中直管长度6.00—0.32tg15°(半个30°弯头中心线长度)=5.91m，分两根制作其中管件、管架数量

三通D500 ×320 × 320，1个。

150°弯头D320，1个。

风管法兰D320，4副。

风管支架D320，2个。

5、D320风管有6个水平支管和立管，规格和长度均相同，其制作安装工程量为29.86m2.其计

算式如下：

[1.58(支管水平长度)+4.72(标高)-0.15(圆形蝶阀高度)-0.9(空气分布器高度)-0.3(空气分布器底面标高)]×6(立支管数)×0.32(管径)× 3.1416=29.86m2 其中直管长度

(1)编号9—10

1.58(平面图-0.32tg15°半个30°弯头中心线的直线长度)-0.32(90°弯头弯曲半径)：1.18m，一根。

(2)6个立管长度

4.72—0.32(90°弯头弯曲半径)-0.15(圆形蝶阀高度)-0.4(空气分布器天圆地方高度)-0.9(空气分布器高度)-0.3(空气分布器底面标高)=2.65m，6根

(3)水平支管与弯头的连接

编号4—12、9—10两个弯头采用法兰与支管直接连接。编号5—13、6—14、7—15、8—16四个弯头与三通支管连接，采用加长弯头端节的办法，用法兰连接。其中管件、管架数量天圆地方D320／600×300 6个。

弯头D320、90° 6个。

矩形法兰 600 X 300 6副。

竖管支架D320 6个。

(二)帆布接口制作安装

本例通风室与通风机入口启动阀之间，采用帆布接口(软管)连接。

帆布接口Dl000×860，L=300，F=0.88m2

其中：圆形法兰Dl000，1副。

圆形法兰D860 1副。

风管直管、管件及管架数量统计表，见表6.11和表6.12

表6.11 通风直管统计表

表6.12 风管管件、支架数量统计表

(三)调节阀安装

调节阀制作安装项目，包括风机启动阀、加热器上通阀和圆形蝶阀，均为购置成品部件。根据工程量计算规则，调节阀各类标准部件可按设计型号查阅《采暖通风国家标准图集设计选用手册中的标准部件重量表》按其所列重量计算。因通风部件为成品，所以只计算安装工程量，不计算制作工程量。

1、圆形瓣式启动阀安装

查阅《采暖通风国家标准图集设计选用手册中的标准部件重量表》规格D800，重量为：42.38Kg。

2、圆形蝶阀(非保温)安装

查阅《采暖通风国家标准图集设计选用手册中的标准部件重量表》规格D320，重量为：5.78Kg/个×6(个)=34.68Kg。

3、空气加热器上通阀安装

查阅《采暖通风国家标准图集设计选用手册中的标准部件重量表》规格1200×400，1个，重量为：

23.16Kg。

(四)空气分布器安装

本例采用标准部件，按其规格购置成品，查阅《采暖通风国家标准图集设计选用手册中的标准；部件重量表》矩形空气分布器规格为4#、600×300，H=900，6个，重量为：l2.42KG，个×6=74.52Kg。

(五)矩形空气分布器支架制作安装

本例矩形空气分布器直接安装在专门制作的型钢支架上，支架型式如

图6、24所示，其重量计算如下：

[(0.41+0.2)×2+0.61](支架角钢长度)×6(个)×2.42(每m重

量)=26.57Kg。

(六)空气加热器金属支架安装

查阅采暖通风国家标准图Tl01—3，空气加热器金属支架重为9.64Kg。

(七)皮带防护罩制作安装

皮带防护罩，型号为c式1型，根据采暖通风国家标准图集Tl08”，

皮带防护罩标准图，及本例实际安装尺寸，分别计算出皮带防护罩框架

、支撑、拉板、罩面铁丝网、钩形螺栓、螺母图6.24矩形空气分布器支架

和垫板重量。

皮带防护罩总重量：

9.3(框架角钢)+3.47(扁钢)+0.62(垫板)+1.77(罩面铁丝网)+0.34(螺栓)+0.044(螺母)=15.5KG。

(八)过滤器安装

根据《采暖通风国家标准图集)T521—3，LWP型(8格)人字式，l台。

(九)过滤器框架制作安装

查标准图，过滤器框架为角钢制作，重40.95KG。

(十)通风设备安装

1离心式通风机安装

风机型号T4—72N08e，1台，地脚螺栓：M24 X 60，4个，Ml6×400，4个。

2、空气加热器安装

型号SREl2×6D，根据其型号查阅产品样本，重量为l39KG／台，2台。

(十一)风管、部件、管架除锈、刷油

1、薄钢板风管(包括吊托架)内外除锈、按风管安装工程量计算(不乘系数)。即：(51.30+13.19+9.42+6.03+29.86)×2=219.60m2。

2、薄钢板风管(包括吊托架)内外刷红丹酚醛防锈漆，按风管制作安装工程量乘以系数(其法兰加固框、吊托支架已包括在此系数内)

(51.30+13.19+9.42+6.03+29.86)×2×1.1=241.56m2。

3、薄钢板风管(包括吊托架)外表面刷灰色酚醛调合漆两遍：

(51.30+13.19+9.42+6.03+29.86)×1.2=131.76m2。

4、通风部件、空气分布器支架、空气加热器支架、防护罩及过滤器框架除锈，按其制作安装工程量计算(不乘系数)

23.16(空气加热器上通阀)+42.38(圆形瓣式启动阀)+34.68(圆形蝶阀)+15.5(皮带防护罩)

+40.95(过滤器框架)+26.57(空气分布器支架)+9.64(空气加热器支架)=192.88KG。

5、通风部件及皮带防护罩刷油，按部件总重量乘以系数l.15计算：

-[23.16(空气加热器上通阀)+42.38(圆形瓣式启动阀)+34.68(圆形蝶阀)+15.5(皮带防护罩)]×1.15=133.08KG。

6、过滤器框架、空气分布器支架刷油按金属结构制作安装重量计算：

[40.95(过滤器框架)+26.57(空气分布器支架)+9.64(空气加热器支架)]=77.16KG。

(十二)工程量计算汇总表

本例工程量计算汇总表见表6.13

工程量汇总表

表6.13 工程名称：通风安装工程

第六节通风空调安装工程施工图预算计价的编制及实例

一、通风空调安装工程施工图预算计价的编制方法

(一)熟悉和掌握通风空调安装工程施工图预算计价的基础资料

编制通风空调安装工程施工图预算计价的基础资料除去预算基价、材料预算价格表以外，主要包括经过会审过的通风空调安装工程施工图及国家标准图，双方签订的工程合同和经过批准的施工组织设计。

1、图纸和合同

在编制通风空调安装工程施工图预算计价之前，预算人员必须仔细地、系统地、全面地阅读本通风空调安装工程的施工图和有关的标准图，只有将图纸看懂和熟悉以后，才能对通风空调安装工程内容、工艺流程、技术要求等有一个完整的概念，才能在编制施工图预算计价时做到项目全、计量准、速度快。因此，看图计量是编制通风空调安装工程施工图预算计价的关键环节。另外，通过阅读施工图，还会发现图纸中的错误和存在的问题，及时提供给设计单位或建设单位，以便进行修改，防止预算计价编制后由于图纸变更而改变预算计价。

通风空调安装工程合同或协议书是施工单位与建设单位共同协商制定的契约，关于通风空调安装工程的项目划分、技术物资供应、采用的标准、基价名称，预算计价编制原则和取费标准规定等，这些内容在设计图纸是没有的，一般均由双方在该合同中做出明确规定。只有掌握这些规定，才能使通风空调安装工程的预算计价作的完整、准确。

2、掌握通风空调安装工程施工组织设计的有关内容

通风空调安装工程施工组织设计(或施工方案)是由施工单位根据通风空调安装工程特点、施工现场条件、工期要求等情况编写的。因此，在编制通风空调安装工程预算计价时，必须了解施工组织设计中影响工程费用的因素。例如，为了确保通风空调安装工程质量，达到规范标准和满足设计要求，要采取特殊的安装技术措施，这些措施只要不属于通风空调安装工程预算基价和各项取费标准范围之内的增加费用，都应编入预算计价内。另一方面，在改造、扩建的通风空调安装工程中，有些项目和工程量，完全靠图纸是无法计算的，这就要求预算人员深入到施工现场进行实测了解。总之，对通风空调安装工程中各种情况和资料掌握的越全面具体，编出的施工图预算计价也就越符合实际，也就越准确可靠，同时也就相应地减少了开工后的现场签证。

(二)通风空调安装工程的工程量计算

通风空调安装工程的工程量计算是一项比较复杂、细致的工作，要求预算工作人员耐心细致地进行计算。任何粗心大意都会造成计算上的错误，影响通风空调安装工程总价的准确性，给国家建设造成不应有的损失。

从通风空调安装工程来看，各种材料、成品、半成品的供应，编制施工计划，合理安排施工进度，合理组织劳动力以及财务管理、经济核算等，都无不以通风空调安装工程预算计价中的工程量为依据，如果工程量计算不准，必然计划失实，造成停工待料或材料积压等浪费现象，影响施工顺利进行。

(三)套用通风空调安装预算计价

通风空调安装工程计算完工程量以后，必须经过核对无误后，才能按照预算基价规定进行套单价，计算直接费。为了保证套价的准确性，必须注意以下几点：

1、通风空调安装工程的分项工程名称、规格、计量单位必须与预算基价中所列内容完全一致，即从预算基价中找出与之相适应的子母编号，查出该项目的单价。

2、在套用通风空调安装工程单价的过程中，凡遇到与所需套用预算单价分项工程名称、规格不一致时，在基价允许换算的情况下，将有关预算单价换算成所需要的预算单价。

3、在套用通风空调安装工程预算单价时，必须维护预算和单价的严密性，除基价说明允许换算的项目外，其他必须遵照执行，不得任意修改，在执行过程中，如发现问题，应及时向当地有关部门反映解决。

(四)计算通风空调安装工程的合价、人工费

通风空调安装工程预算中的合价是指用工程预算表内的工程量乘以单价所得的乘积，计算合价就是这个过程。计算合价时要仔细认真，一般应随时复查，以防差错而影响整个工程总价。

人工费是通风空调安装工程中计算工程应取费用的基础数字，由于很多项应取费用都是以人工费为计算基础的，因此，在计算通风空调安装工程合价时，还要单独计算人工费。

(五)计算通风空调安装工程的其他费用和工程总价

施工图预算计价的工程总价格，包括分部分项工程费(施工图预算各子目基价合计)、施工措施费、规费、利润和税金。其中工程费是通过预算基价直接计算出来的，而其他各项费用虽与通风空调安装工程的施工任务相联系，但不能直接算出金额，故一般只能用费率的百分值来计取。这就是其他应取费用。

最后将工程费与各项应取费用相加，就得出该通风空调安装工程的预算总价。

(六)编制通风空调安装工程预算计价说明

主要内容包括：采用的通风空调安装工程的施工图纸，采用的预算基价、地区材料预算价格、采用的取费标准和有关文件、采用的施工方法、已考虑的设计变更、存在的问题及处理意见等。

(七)封面

即通风空调安装工程施工图预算计价的首页，一般在封面上应标出施工单位名建设单位名称、工程名称、专业名称、预算造价、编制单位负责人、编制人、审核、预算负责人、以及编制日期等。

二、通风空调安装工程施工图预算计价编制实例

现以某办公楼为例，将通风空调工程施工图预算计价的具体格式，选部分主要项目列表于后。施工图预算计价封面、、说明与总价汇总表参见电气设备安装工程相关表格。

第七节通风空调安装工程量清单计价的编制方法及实例

一、编制工程量清单时，各清单项目应包括的工作内容：

(一)通风及空调设备及部件制作安装

1、空气加热器(冷却器)、除尘设备：本体安装，设备支架制作、安装，支架除锈、刷油。

2、通风机：本体安装，减震台座制作、安装，设备支架制作、安装，软管接口制作、安装及支架台座的除锈、刷油。

3、空调器、风机盘管：本体安装，软管接口制作安装，风机盘管还包括支架制作、安装及除锈、刷油。

4、密闭门、挡水板、滤水器、溢水盘、金属壳体：制作、安装，除锈、刷油。

5、过滤器：本体安装，框架制作、安装，除锈、刷油o

6、净化工作台、风淋室、洁净室：本体安装。

(二)通风管道制作安装

1、各种金属通风管道：

(1)风管、管件、法兰、零件、支吊架制作、安装。

(2)弯头导流叶片制作、安装。

(3)过跨风管落地支架制作、安装o

(4)风管检查孔制作。

(5)温度、风量测定孔制作。

(6)风管保温及保护层。

(7)风管、法兰、法兰加固框、支吊架、保护层刷油、除锈、刷油。

2、塑料通风管道及玻璃钢通风管道：

(1)风管制作、安装。

(2)支吊架制作安装。

(3)保温、保护层安装。

(4)保护层及支架、法兰除锈、刷油。

3、复合型风管：

(1)风管制作、安装。

(2)托、吊支架制作、安装，除锈、刷油。

4、柔性软风管：

风管及风管接头安装。

(三)通风管道部件制作安装

1、调节阀、风口：制作、安装，除锈、刷油。

2、风帽：风帽制作安装，筒形风帽滴水盘制作、安装，风管筝绳制作、安装，风帽泛水制作、安装，除锈、刷油。

3、罩类：制作、安装，除锈、刷油。

4、消声器：制作、安装，成品安装。

5、静压箱：制作、安装，支架制作、安装，除锈、刷油。

(四)通风工程检测、调试：

1、通风管道检测包括管道漏光试验、漏风试验。

2、通风管道系统调试包括通风管道风量测定，风压测定，温度测定及各系统风口、阀门的调整。

二、编制工程量清单时对以下项目特征应加以说明：

(一)通风及空调设备及部件制作安装

l、空气加热器(冷却器)、通风机、除尘设备、空调器、风机盘管应注明其规格、质量、支架的材质规格、除锈、刷油等设计要求，其中空调器、风机盘管应注明其安装位置。

2、密闭门、应注明其型号、特征(带视孔或不带视孔)，支架的材质规格，除锈、刷油等设计要求。

3、挡水板应注明材质，除锈、刷油等设计要求。

4、滤水器、溢水盘、金属壳体应注明其特征，用途，除锈、刷油等设计要求。

5、过滤器应注明其型号，过滤功效，除锈、刷油等设计要求。

6、净化工作台、风淋室、洁净室应注明其类型、质量。

(二)通风管道制作安装

1、各种金属风管、塑料风管制作安装应注明其材质，形状，周长或直径，板材厚度，接口形式，风管附件、支架设计要求，除锈标准刷油防腐、绝热及保护层等设计要求。

2、玻璃钢风管制作安装应注明其形状，厚度，周长或直径。

3、复合型风管制作安装应注明其材质，形状，周长或直径，支吊架材质、规格，除锈刷油等设计要求。

4、柔性软风管安装应注明其材质，规格，保温套管等设计要求。

(三)通风管道部件制作安装

1、调节阀风口制作安装应注明其类型、规格、周长、质量、除锈标准刷油等设计要求。

2、风帽制作安装应注明其类型、规格、形式、质量、风帽附件设计要求、除锈标准刷油设计要求。

3、罩类制作安装应注明其类型、除锈刷油设计要求。

4、消声器制作安装应注明其类型。

5、静压箱制作安装应注明其材质，规格，形式，除锈标准刷油防腐等设计要求。

(四)通风工程检测、调试

应注明通风空调系统的大小。

三、通风空调工程工程量的编制：

根据计价办法的规定，凡符合以工程量清单计价方式进行招标的通风空调工程，招标文件中必

须包括通风空调工程的工程量清单，它是招标文件的组成部分。通风空调工程的工程量清点的编制可参照相关章节的内容进行。

四、工程量清单计价

标底编制单位和投标单位接到通风空调工程的招标文件及工程量清单后，应到工程现场对现场施工环境作详细了解，并根据通风空调工程的结构特点及现场环境编制施工组织设计并按以下步骤进行计价：

1、按照通风空调工程预算基价中工程量计算规则的规定，根据设计要求和施工方案，将计价时需要重新计算的工程量的项目和各分项中的相关项目的工程量全部补齐。

2、根据通风空调工程的工程量清单中各分部分项项目的工程特征和组成内容，在预算基价中

选择所需要的主要项日子目和相关项目子目，将所有子目的编码选定后，运用专用软件计算出工程所需全部人工、材料和施工机械的名称、规格和总用量以及预算基价中采用的原始价格。

3、根据上述得出的人工、材料、及施工机械的名称和规格，计价文件编制人按照计价办法中规定的方法可对各类人工工日，各种材料和施工机械重新报价。

4、计价文件编制人员对各生产要家重新配价后，运用专用软件可自动生成通风空调工程的工程量清单中各分部分项的综合单价，并计算出相应合价。

5、通风空调工程的施工措施项目清单计价方法可参照相关章节的内容进行。

6、编制通风空调工程的标底时，计日工清单报价的人工单价、材料单价和施工机械台班单价中应包括企业管理费、规费和利润及税金。具体的计算方法可参照相关章节进行。

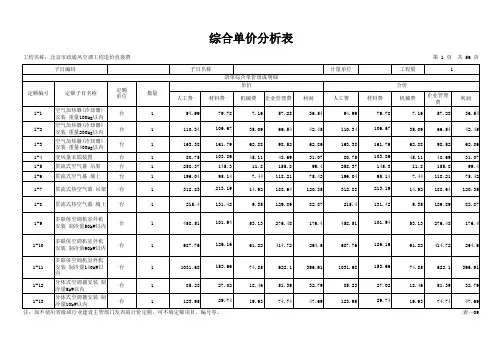

五、通风空调工程工程量清单计价编制实例：

现以某办公楼工程为例，将通风空调工程的工程量清单，投标报价的具体格式选部分主要项目列表于后。工程量清单计价封面、、说明与总价汇总表参见电气设备安装工程相关表格。
