建筑基础沉降计算例题

第二节地基沉降量计算

地基变形在其表面形成的垂直变形量称为建筑物的沉降量。

在外荷载作用下地基土层被压缩达到稳定时基础底面的沉降量称为地基最终沉降量。

一、分层总和法计算地基最终沉降量

二、《建筑地基基础设计规范》推荐的沉降计算法

【例题4－2】已知柱下单独方形基础，基础底面尺寸为2.5×2.5m，埋深2m，作用于基础上（设计地面标高处）的轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下图。试用《规范》法计算基础中点最终沉降量。

解：按《建筑地基基础设计规范》计算，采用下式，计算结果详见下表。

按规范确定受压层下限，z n=2.5(2.5-0.4ln2.5)=5.3m；由于下面土层仍软弱，在

③层粘土底面以下取Δz厚度计算，根据表4-3的要求，取Δz=0.6m，则z n=7.6m，

计算得厚度Δz的沉降量为0.03cm，满足要求。

查表4-2得沉降计算经验系数ψs=1.17。那么，最终沉降量为：

沉降计算例题

地基沉降量计算地基变形在其表面形成的垂直变形量称为建筑物的沉降量。在外荷载作用下地基土层被压缩达到稳定时基础底面的沉降量称为地基最终沉降量。一、分层总和法计算地基最终沉降量计算地基的最终沉降量，目前最常用的就是分层总和法。（一）基本原理该方法只考虑地基的垂向变形，没有考虑侧向变形，地基的变形同室侧限压缩试验中的情况基本一致，属一维压缩问题。地基的最终沉降量可用室压缩试验确定的参数（e i、E s、a）进行计算，有：变换后得：或式中：S--地基最终沉降量（mm）； e --地基受荷前（自重应力作用下）的孔隙比； 1 e --地基受荷（自重与附加应力作用下）沉降稳定后的孔隙比； 2 H--土层的厚度。计算沉降量时，在地基可能受荷变形的压缩层围，根据土的特性、应力状态以及地下水位进行分层。然后按式（4-9）或（4-10）计算各分层的沉降量S i。最后将各分层的沉降量总和起来即为地基的最终沉降量：

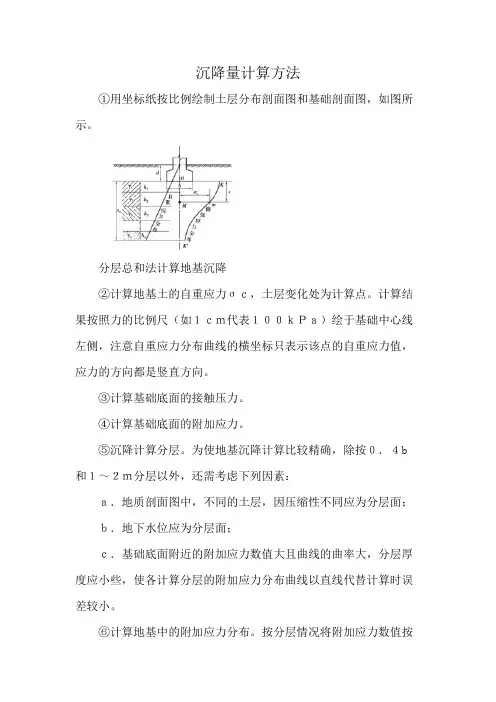

（二）计算步骤 1）划分土层如图4-7所示，各天然土层界面和地下水位必须作为分层界面；各分层厚度必须满足H i≤0.4B（B为基底宽度）。 2）计算基底附加压力p0 3）计算各分层界面的自重应力σsz和附加应力σz；并绘制应力分布曲线。 4）确定压缩层厚度满足σz=0.2σsz的深度点可作为压缩层的下限；对于软土则应满足σz=0.1σsz；对一般建筑物可按下式计算z n=B(2.5-0.4ln B)。 5）计算各分层加载前后的平均垂直应力 p =σsz； p2=σsz+σz 1 6）按各分层的p1和p2在e-p曲线上查取相应的孔隙比或确定a、E s等其它压缩性指标 7）根据不同的压缩性指标，选用公式（4-9）、（4-10）计算各分层的沉降量 S i 8）按公式（4-11）计算总沉降量S。

房屋建筑工程沉降观测的具体做法

1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。所用仪器、设备要稳定。观测人员要稳定。观测时的环境条件基本上要一致。观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30m，前后视距差≤。

②沉降观测点相对于后视点的高差容差应≤。 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。 11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点

建筑物沉降观测方法

建筑物沉降观测方法一、沉降观测的实施（一）工作基点和观测点标志的布设工作基点（以下简称基点）是沉降观测的基准点，应根据工程的沉降施测方案和布网原则的要求建立，而沉降施测方案应根据工程的布局特点、现场的环境条件制订。依据工作经验，一般高层建筑物周围要布设三个基点，且与建筑物相距50m至100m间的范围为宜。基点可利用已有的、稳定性好的埋石点和墙脚水准点，也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。若区域内不具备上述条件，则可按相应要求，选在隐蔽性好且通视良好、确保安全的地方埋设基点。所布设的基点，在未确定其稳定性前，严禁使用。因此，每次都要测定基点间的高差，以判定它们之间是否相对稳定，并且基点要定期与远离建筑物的高等级水准点联测，以检核其本身的稳定性。沉降观测点应依据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。一般布设在建筑物四角、差异沉降量大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。埋设时注意观测点与建筑物的联结要牢靠，使得观测点的变化能真正反映建筑物的变化情况。并根据建筑物的平面设计图纸绘制沉降观测点布点图，以确定沉降观测点的位置。在工作点与沉降观测点之间要建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

（二）沉降观测的周期及施测过程沉降观测的周期应能反映出建筑物的沉降变形规律，建(构)筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，从而使整个观测得不到完整的观测结果。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测，只有这样，才能得到准确的沉降情况或规律。一般认为建筑在砂类土层上的建筑物，其沉降在施工期间已大部分完成，而建筑在粘土类土层上的建筑物，其沉降在施工期间只是整个沉降量的一部分，因而，沉降周期是变化的。根据工作经验，在施工阶段，观测的频率要大些，一般按3天、7天、15天确定观测周期，或按层数、荷载的增加确定观测周期，观测周期具体应视施工过程中地基与加荷而定。如暂时停工时，在停工时和重新开工时均应各观测一次，以便检验停工期间建筑物沉降变化情况，为重新开工后沉降观测的方式、次数是否应调整作判断依据。在竣工后，观测的频率可以少些，视地基土类型和沉降速度的大小而定，一般有一个月、两个月、三个月、半年与一年等不同周期。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。对重点观测和科研项目工程，若最后三个周期观测中每周期的沉降量不大于2倍的测量中误差，可认为已进入稳定阶段。一般工程的沉降观测，若沉降速度小于0.01～0.04mm/d，可认为进入稳定阶段，具体取值应根据各地区地基土的压缩性确定。根据编制的沉降施测方案及确定的观测周期，首次观测应在观测点稳

土力学与地基基础试题及答案(密题)解析

第一部分选择题一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．在土中对土颗粒产生浮力作用的是 ( ) A．强结合水 B．弱结合水 C．毛细水 D．重力水 2．评价粘性土软硬状态的物理指标是 ( ) A．含水量 B．孔隙比 C．液性指数 D．内聚力 3．淤泥质土是指 ( ) A．w> w P，e≥1.5的粘性土 B．w> w L，e≥l.5的粘性土 C．w> w P，1.O≤e <1.5的粘性土 D．w> w L，1-O≤e<1.5的粘性土 4．基底附加压力式中d表示 ( ) A．室外基底埋深 B．室内基底埋深 C．天然地面下的基底埋深 D．室内外埋深平均值 5．为了方便比较，评价土的压缩性高低的指标是 ( ) A．a1-2 B．a2-3 D．a2-4 C. a1-3

6．原状土试样的无侧限抗压强度与重塑土样的无侧限抗压强度之比称为土的 ( ) A．液化指标 B．强度提高系数 C．固结系数 D．灵敏度 7．作用在挡土墙上的土压力，当在墙高、填土物理力学指标相同条件下，对于三种土压力的大小关系，下列表述哪项是正确的？ ( ) A. E a

地基沉降量计算

在今年史佩栋教授赠寄给我的，他主编的《浙江隧道与地下工程》刊物上，我看到一篇高大钊先生谈差异沉降的文章，觉得非常好。里面的内容很实用，对我们正确认识和理解差异沉降问题有很高的指导性，故将其推荐给大家。但采用照片或扫描版，不便于大家阅读和下载，而我的工作又很忙，没有时间，只好请一位技术人员将其打成word文档，发在下面。需要说明的是，由于同样原因，我没时间对打成的文章做仔细的校核，如有个别错漏，还请大家谅解。同时在此向史佩栋教授、高大钊先生和《浙江隧道与地下工程》杂志社表示诚挚的感谢！土力学若干问题的讨论（网络讨论笔记整理）之四怎样计算差异沉降？ ——沉降计算中的是是非非本刊特邀顾问同济大学教授全国注册土木工程师（岩土）高大钊执业之格考试专家组副组长进20年来，地基基础设计的变形控制问题日益引起人们的重视。最近5年来，由于地基基础设计规范所规定的必须计算沉降的建筑物范围扩大了，除了丙级建筑物中的一小部分之外，几乎所有的建筑物都要求计算建筑物地基的变形，沉降计算就成为普遍关注的问题。特别在岩土工程勘察阶段，提出了对建筑物的沉降和不均匀沉降进行评价的要求，再加上审图要求在勘察阶段计算和不均匀沉降，沉降计算的一些是是非非就浮出水面，在网络讨论中也成为一个十分活跃的课题。这些问题反应了对土力学中的一些基本概念的漠视，也反映了工程勘察中的一些最基本方法的失落，看来是人们在关注更高的精度，而实际上却在总体上失去了对建筑物沉降的总体控制。 1、在我工作地区，对于多层建筑（层数低于6层），由于相连建筑物的层数差而出现过墙体裂缝的现象，因此当地审图中心要求在正常沉积土的区域，对有层数错的建筑应进行变行验算。我想问的问题是：在假定地基土为正常沉积土，其层位、特征指标等的变化均不是很大的情况下，差异沉降最大的两个点应该是两建筑物的接触部位点角点及较低建筑物的另一边的角点，也就是说，应该验算这两个点之间的差异沉降而按规范要求，则应该验算基宽方向两个角点下的差异沉降（或者倾斜）。考虑计算沉降量最大的两个点，则应验算相连两建筑物接触部位的两个角点县的差异沉降（或者倾斜），而按上述条件，这两个点之间的差异沉降应该不大，那么这种验算还有什么意义呢？不知道我的理解偏差在那里望给予指教！答复：你对这种情况的沉降计算和差异沉降的计算，在理解上存在一定的偏差，主要表现为下列两个问题。 1）对于如土所示的有层数的建筑物，根据规范的规定，应当计算存在高差处的角点b和与其相距1～2个开间处点d之间的沉降差，用以计算b～d之间的局部倾斜。而不是如你所说的计算存在高差处的角点b与高度较低的建筑物的另一端点c之间的沉降差。 2）第2个理解偏差是从你说的“应验算相连两建筑物接触部位的两个角点（a～b）下的差异沉降（或者倾斜）”这句话中看出的。为什么只能计算宽度方向两个点的差异沉降呢？规范从来没有规定只能计算建筑物横向两个角点的沉降差，而不能计算纵向两个角点的沉降差，横向和纵向的倾斜都可能进行计算。

基础沉降计算6页word

基础沉降算例基础资料和地质资料如上图。计算依据规范为《公路桥涵地基与基础设计规范》JTG D63——2007（以下简称规范）。 TB100002.5—2005 h p p γ-=0 《规范》4.3.4 （3.2.2） =157-17*1.87=125.21kPa 第一层土：13 .29613.980 10=-==z z 第二层土：13 .79113.9813 .221=-==z z 第三层土：13 .128613.9813 .732=-==z z 第四层土：13 .158313.9813 .1243=-==z z 第五层土：13.207813.9813 .1514=-==z z 以上n α根据b l /及b z /可查询《规范》附录M 桥涵基底附加系数α、平均附加系数α，（附录B ）也可按本算例提供的Excel 表查询。按《规范》4.3.7估算n z 54.8)5.4ln 4.05.2(5.4=-?=m 所以计算时取至基底下第三层土。按《规范》4.3.4 （3.2.2） =125.21*[(2.13*0.938-0*1)/10+(7.13*0.600-2.13*0.938)/12+(12.13*0.412

-7.13*0.600)/28] =52.02（mm）查《规范》表4.3.6 Δz值（表3.2.2—1） Δz=0.8m 故以上取基底以下三层计算满足规范要求。根据《规范》表4.3.5注2 （表3.2.2—2） =12.03MPa 0.75[fa0]=0.75*170=127.5>125.21=p 查《规范》表4.3.5 （表3.2.2—2）根据《规范》4.3.4 （3.2.2）所以基础最终总沉降量为26.58mm。基础沉降计算应注意的问题 1.土的压缩性指标有压缩模量Es、变形模量E 和弹性模量E，我们在使用沉降计算公式时采用的是压缩模量Es，请不要混淆。 ⑴土的压缩模量Es是土样在室内有侧限条件（即不允许产生侧向变形）试验中竖向压应力σ s 与相应的竖向应变λ s 之比值，即 s s s E λ σ = ⑵土的变形模量E 是土在室外荷载板试验中无侧限条件（即允许产生侧向变形）下，P—s曲线上竖向压力P与竖向沉降s呈线性关系或接近线性关系区段内，竖向压力应力与相应应变之比值，又称总变形模量。 Es与E 有如下关系：
