电极式锅炉水位自动控制器说明书

一:概述

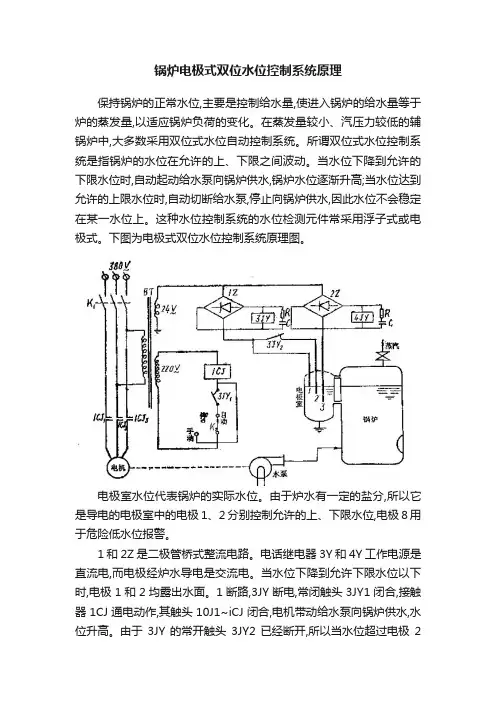

电极式锅炉水位自动控制报警器,符合(GB/T13638—92)工业锅炉水位控制装置国家标准。本仪表推出的功能更多,性能更强,运行更稳定,是性价比更高的新产品;它采用高性能微电脑与电子集成电路组成具有独特的抗干扰技术。广泛适用于石油、化工、纺织、彩印、工业制造等锅炉水位及各种水箱水位的监视、控制、报警、连锁以及其他装置的液位监控,也可用于污水监控、自动排水等液位控制。本仪表是在分析国内外同类产品的基础上由专业工程师设计而成的,具有功耗低、寿命长、灵敏度高、导电率适应范围宽、功能齐全、使用范围广及免维护等特点。

我厂郑重承诺:本产品在正常使用情况下,属质量问题,终生免费回厂保修,免费培训技术人员。根据用户要求,我厂可提供有偿现场安装、调试、配套等服务。

二:技术参数

1、电压: AC85V—AC264V

2、触电容量: 220V / 0.3A阻性负载、寿命更长。

3、介质:各种可导电的无腐蚀性液体。

4、适配传感器:电极式、电接点、浮球、干簧管、开关型传感器等。

5、体积:160×120×80(mm)(长×宽×厚)

6、开孔尺寸:152×76(mm)

三、性能

液位显示控制器是由两部分组成,包括显示部分、控制部分组成,采用五芯信号电缆作为导线与控制器连接。分别与控制器的1-4号端子按顺序连接,12号端子为公用端、1号端子接超高液位、2号端子接液位上限、3号端子接液位下限、 4号端子接超低液位。23、24端子接220V电源,13、14为控制水泵端子,15、16,17、18,

19、20为连锁控制端子,可分别与锅炉的炉排、鼓风、引风控制系统连接,20、21为电铃常开接线端子。

四、控制

首次工作且锅炉内无水,须手动按下∧键才能正常工作。当超低、超高、超温、超压指示灯之一点亮时,报警功能启动联锁,控制部分断开。报警指示灯点亮、报警器蜂鸣;此时按下SET键报警器消音,故障排除后按∧键控制器再次启动控制器开始工作。按下“SET”键(长按3秒),屏幕显示“00”,输入自检代码默认为01,仪器进入自检状态,8个指示灯从上到下依次点亮,同时4个开关也一次接通,数码管显示总体进度,如果没有异常即告完成。

自动检测功能可以对显示条、指示灯、开关等进行一次自动的测试,检测时间大约30秒,在此时间仪器将停止工作,为了不对设备产生影响,请在适当的工作条件下进行。

五、接线方式:,信号线应用屏蔽线,屏蔽层接仪表的12号端子,传感器一端屏蔽层悬空。

锅炉控制器说明书

锅炉控制器说明书标准化工作室编码[XX968T-XX89628-XJ668-XT689N]

锅炉电脑控制器 使用说明书 目录及注意事项 一、概述 二、安装接线 三、显示 四、基本操作 五、参数设定 六、运行与控制 七、报警和连锁保护 八、异常处理及故障排除 附表、附图 使用条件 ◇环境温度:0 ~ 45 ℃ ◇大气压力:86 ~ 106 Kpa ◇相对湿度:< 90 %(无结露) ◇额定电源电压:220V AC,频率:50Hz ◇电源电压范围:额定值的90% ~ 110% ◇强电线路和连接传感器等的弱电线路必须分别穿管走线,否则控制器可能无法正常工作 ◇温度传感器原配接线需延长时,应使用屏蔽线 一、概述 锅炉电脑控制器是我公司吸收国外先进技术,结合国内锅炉控制的实际需要和具体应用,采用现代电脑控制技术,而推出的新一代燃油燃气锅炉电脑控制器。适用于燃油燃气蒸汽锅炉、承压热水锅炉、常压热水锅炉和导热油锅炉的自动控制,具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、品种齐全、性能价格比高等优点。 本机适用于小型燃油燃气蒸汽锅炉的控制。具有锅炉水位智能控制、蒸汽压力控制、极限低水位报警和联锁保护、高水位报警提示、蒸汽压力超高报警和联锁保护等自动控制功能。 二、安装接线

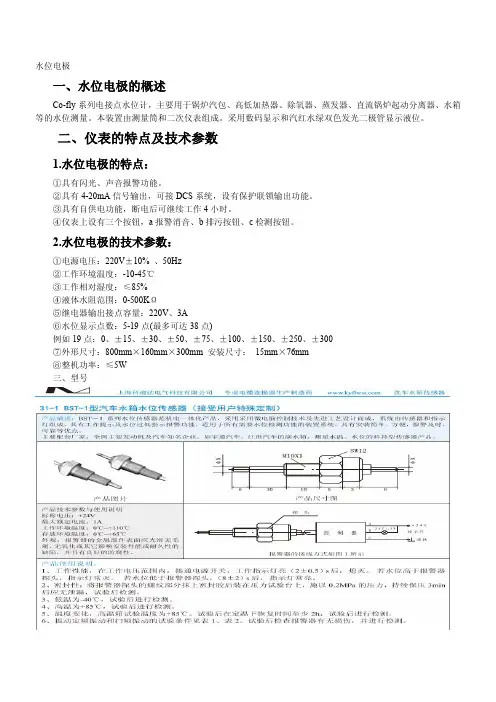

安装方法 ①将安装支架固定于机箱底板两侧。 ②机箱底板连同支架一起装于用户指定位置。 ③将需接入控制器的线按强电线路(燃烧器启停控制、燃烧器故障报警、水泵电源等)、弱电线路(水位电极、压力控制器等)分开穿在2根金属软管中,金属软管旋入机箱下部的尼龙接头中固定。 ④按“用户参考接线图”将线分别接入控制器端子。 输入信号 接线 输入信号的接线请使用的铜质多股软导线,应尽可能使用屏蔽电缆。屏蔽电缆的屏蔽层(铜网)应接在指定的接线端子上。 压力传感器 压力传感器使用压力控制器(压力开关)。请将压力控制器的常闭触点(压力低于低整定值时该触点闭合;压力高于高整定值时该触点断开)接入控制器。 水位传感器 水位传感器使用水位电极。水位电极是利用水的导电性测量水位的传感器,当水位高于电极时,电极通过水和测量筒壳体之间形成回路;当水位低于电极时,电极和测量筒壳体之间没有回路。控制器通过检测该信号得到水位状态。 水位电极的公共端请务必接在测量筒的壳体上,切不可接在锅炉壳体或不锈钢外包上,更不能接在电源零线上!虽然这样接线有时也能够使控制器检测到水位,但会使水位检测的可靠性和稳定性下降,甚至可能烧毁控制器输入电路。 应注意保持水电极绝缘体部分的清洁,水垢或其他污物可能使电极两端的绝

水泵自动化控制系统使用说明书

水泵自动化控制系统使用说明书 一、···················概述 乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测,并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行,实现地面监控。 基本参数: 水泵:200D43*33台(无真空泵) 扬程120米流量288米3/小时 主排水管路直径200mm 补水管路直径100mm 水仓:3个 水仓深度分别为: 总容量:1800米3 主电机:3*160KW 电压:AC660V 启动柜控制电压:AC220V 220变压器容量:1500VA

二、系统组成 本控制系统主要由水泵综合控制柜,电动阀门及传感器三大部分组成。参见“水泵控制柜内部元件布置图:。 1、水泵综合控制柜是本系统的控制中心,由研华一体化工控机、数据采集板、KJ95分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。 其中,净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机,以保证研华一体化工控机的正常工作,直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。 控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮,分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。本控制柜共有40个按钮,从按钮本身的工作形式来说这些按钮有两种,一种为瞬间式,即按钮按下后再松开,按钮立刻弹起,按钮所控制的接点也不保持;另外一种为交替式,即按钮按下后再松开按钮,按钮并不立刻弹起,而是再按一次后才弹起,按钮所控制的接点保持(如方式转换按钮、水泵选择按钮等)。 中间继电器采用欧姆龙公司MY4型继电器,主要完成信号的转换和隔离。另外,还对外部开关量信号进行扩展,以保证这些信号在不同状态下的使用要求。 控制柜的数据采集板分为开关量输入板(两块)、开关量输出板(一块)和模拟量数据采集板(两块)。这些数据采集板主要是对传感器采集来的模拟量信号和中间继电器的开关量信号转换成工控机识别的信号,并将工控机发出的控制

锅炉汽包水位控制系统设计-毕业论文

摘要 汽包水位是影响锅炉安全运行的一个重要参数,汽包水位过高或者过低的后果都非常严重,因此对汽包水位必须进行严格控制。PLC技术的快速发展使得PLC 广泛应用于过程控制领域并极提高了控制系统性能,PLC已经成为当今自动控制领域不可缺少的重要设备。 本文从分析影响汽包水位的各种因素出发,重点分析了锅炉汽包水位的“假水位现象”,提出了锅炉汽包水位控制系统的三冲量控制方案。按照工程整定的方法进行了PID参数整定,并进行了仿真研究。根据控制要求和所设计的控制方案进行硬件选型以及系统的硬件设计,利用PLC编程实现控制算法进行系统的软件设计,最终完成PLC在锅炉汽包水位控制系统中应用。 关键词:汽包水位、三冲量控制、PLC、PID控制

ABSTRACT The steam drum water level is a very important parameter for the boiler safe operation, both high and low steam drum water level may lead to extremely serious consequence; therefore it must be strictly to be controlled. With the rapid development of PLC technology, it can widely be applied to the process control domain and enhances the performance of control system enormously. PLC has already become the essential important equipment in automatic control domain. Based on the analysis of all kinds of factors which influence steam drum water level, “unreal water level phenomenon”is analyzed specially, and three impulses control plan for steam drum water level control system is proposed. PID parameters are regulated by engineering regulation method, and simulation study is done. According to the needs of control, the selection of control requirements hardware and system hardware design as well as system software design are carried out. Finally the application of PLC in boiler steam drum water control system is completed. Key words:Steam drum water level、Three impulses control、PLC、PID control

汽化锅炉水位全自动控制系统

汽化锅炉水位全自动控制系统 本文结合国内各钢厂汽化冷却系统的实际应用,阐述在炼钢转炉生产中自动上水系统的控制过程。 标签:汽包水位三冲量单冲量 汽化锅炉是炼钢工业生产的重要动力能源设备。在汽化锅炉的正常运行中,汽包水位值是它最重要的工艺参数指标。随着现代工艺的不断改进提高,对汽化锅炉而言,允许的汽包水位波动范围也随之减小,将液位控制在一定范围内是保证汽化锅炉安全、正常运行及蒸汽质量的必要条件,同时也是转炉炼钢工业正常生产的首要条件。理论概述:现在在国内炼钢工业的汽化冷却水位控制,一般都采用三冲量控制方式。转炉汽化锅炉可采用工艺时序与单冲量与三冲量交叉控制的方式来对汽化锅炉液位进行全自动调节。即当转炉停止吹炼时,采用单冲量的控制方式进行对锅炉水位的调节。在转炉开始吹炼一定时间后,采用三冲量的控制方式进行对锅炉水位的调节(如图1所示)。 由于转炉是间歇生产,所以汽化锅炉产生的蒸汽也是断续的,热负荷波动极大,汽包水位急剧变化,系统操作时间短。因此对对汽化锅炉来讲,必须是汽化锅炉给水根上其负荷的变化,如果给水量跟不上负荷的变化,就会造成设备烧损,严重时会引起爆炸事故,如果给水量太大,会使汽包水位过高,造成蒸汽带水,影响蒸汽质量。转炉汽化锅炉液位控制,采用工艺时序与单冲量与三冲量交叉控制的方式可以保证在转炉冶炼过程中锅炉液位的稳定。应用:我们可以根据转炉冶炼过程将汽化锅炉运行分为六个阶段,即未吹炼阶段、吹炼开始过程、补水过程、产汽过程、停吹初期过程、停止吹炼过程。并且在整个的补水过程中,除氧水箱均保持自动上水状态,即根据除氧水箱和软水箱水位的高低来确定软水泵的启/停,将除氧水箱水位控制在正常的范围内。在未吹炼过程,要采用单冲量控制的方式给汽包补水。单冲量调节是只采集汽包的水位一个量作为DCS或PLC 中PID调节器的输入值,再通过PID运算后得到的值作为DCS或PLC的输出值,作用于给水调节阀(如图2所示)。 使给水调节阀作出相应的动作,补水完成后锅炉水位和锅炉压力是稳定的,也没有蒸汽的外送,这个过程给锅炉给水流量及锅炉蒸汽流量均为零。 吹炼开始过程,转炉吹氧点火后,随着热负荷不断增加,使锅炉汽包内水中的气泡量增大,此时锅炉汽包水位将会迅速上升,形成假水位。为了避免假水位过高,要使DCS或PID调节的水位设定值稳定,避免上水调节阀打开。补水过程,这时汽包中的假水位已经下降,产汽量增加,用水量也随之增加。这时要给汽包补水。如果此时的DCS或PID调节的水位设定值不变的话,那么锅炉的给水调节阀开启的就相对滞后一段时间,所以这时一定要提高锅炉水位的给定值。也就是说,我们通过DCS或PLC采集信号,当吹炼开始后由DCS或PLC进行计时,在一定时间后由DCS或PLC自动提高PID调节的水位给定值,同时也要投入三冲量自动调节程序。三冲量调节是根据汽包水位、汽包出口蒸汽流量、汽

南京仁泰使用说明书

订单号:906009 YLZK-C518型锅炉电脑控制器 使用说明书 南京仁泰法恩电气有限公司 南京仁泰锅炉自控设备有限公司

目录及注意事项 一、概述 二、基本操作 三、程序控制 四、开水控制 五、防冻控制 六、状态显示 七、输入输出 八、报警保护 附表、附图 感谢您使用本公司产品,为了正确使用本机并充分发挥效用,请您在使用之前务必仔细阅读说明书! 开箱检查: ◇观察产品包装箱上标示的规格、型号,确认和您定购的相符 ◇按装箱单核对产品、附件的规格、数量 ◇确认本机在运输过程中没有损坏 ◇有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络,则视同您已认可。 超过此限,恕不受理。 安全注意 ◇本机必须由具有相应资格的专业技术人员按说明书安装 ◇安装使用的配件必须符合国家电气标准 ◇确认电源电压在规定的范围之内。保证良好的接地 ◇不能将强电接入弱电信号输入端 售后服务 ◇在您遇到问题或设备故障时,请及时与我公司用户服务部门联系。请您在反映问题时尽量说明:产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象 ◇在正常安装、使用的情况下,本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用 ◇如出现以下问题,应由用户承担相关费用:①使用不当造成的人为损坏②自然灾害及污染等造成的损坏③电源电压异常、电路连接不当等造成的损坏 使用条件 ◇环境温度:0 ~45 ℃ ◇大气压力:86 ~106 Kpa ◇相对湿度:< 90 %(无结露) ◇额定电源电压:220V AC,频率:50Hz ◇电源电压范围:额定值的85% ~110% ◇强电线路和连接传感器等的弱电线路必须分别穿管走线,否则控制器可能无法正常工作 ◇温度传感器原配接线需延长时,应使用屏蔽线 ◇出厂随机所配温度传感器屏蔽线不可剪短或加长,否则可能导致温度测量误差 ◇控制器温度传感器输入端为两个时,用户如需加长引线,长度不可超过1米,否则可能导致温度测量误差

锅炉过热蒸汽温度控制系统设计

课程设计任务书 题目: 锅炉过热蒸汽温度控制系统设计 摘要 本文是针对锅炉过热蒸汽温度控制系统进行的分析和设计。控制系统采用串级控制以提高系统的控制性能,在系统中采用了主控-串级控制的切换装置,使系统可以适用于不同的工作环境。通过使用该系统,可以使得锅炉过热器出口蒸汽温度在允许的范围内变化,并保护过热器营壁温度不超过允许的工作温度。 关键字:过热蒸汽控制串级控制系统自动控制主控-串级切换 目录 1 生产工艺介绍 .................................................. 错误!未定义书签。 1.1 锅炉设备介绍............................................................................ 3 1.2 蒸汽过热系统的控制................................................................ 52控制原理简介 ..................................................................................... 6 2.1控制方案选择............................................................................. 6 2.1.1单回路控制方案................................................................. 6

锅炉水位的自动控制

锅炉水位的自动控制 摘要:本文介绍了锅炉汽包水位的动态特性,单冲量、双冲量、三冲量控制方案的特点及工程中需注意的问 题,着重介绍了汽包三冲量控制方案。 关键词:汽包水位;动态特性;控制方案;单冲量;双冲量;三冲量 引言 汽包水位是锅炉运行的主要指标,是一个非常重要的被控变量,维持水位在一定范围内是保证锅炉安全运行的首要条件,这是因为: (1) 水位过高会影响汽包内汽水分离,饱和水蒸汽带水过多,同时过热蒸汽温度急剧下降。该过热蒸汽作为汽轮机动力的话,将会 损坏汽轮机叶片,影响运行的安全性与经济性。(2) 水位过低,说明汽包内的水量较少,而当负荷很大时,水的汽化速度加快,则汽包内的水位变化速度亦随之加快,如不及时调节,就会使汽包内的水全部汽化,导致炉管烧坏,甚至引起爆炸。因此,锅炉汽包水位必须严加控制。 1 汽包水位的动态特性 锅炉汽水系统结构如图1 所示。汽包水位不仅受汽包(包括循环水管) 中储水量的影响,亦受水位下汽泡容积的影响。而水位下汽泡容积与蒸汽负荷蒸汽压力炉膛热负荷等有关。因此,影响水位变化的因素很多,其中主要的因素是锅炉蒸发量(蒸汽流量S) 和给水流量W。 1. 1 汽包水位在给水流量作用下的动态特性,见图2 : 图1 锅炉的汽水系统

图2 给水流量作用下水位阶跃响应曲线 上图所示是给水流量W 作用下,水位L 的阶跃响应曲线。如果把汽包的给水看作单容量无自衡过程,水位阶跃响应曲线如上图L1 曲线。但由于给水温度比汽包内饱和水的温度低,所以给水流量W增加后,从原有饱和水中吸收部分热量,这使得水位下汽泡容积有所减少。当水位下汽泡容积的变化过程逐渐平衡时,水位就由于汽包中储水量的增加而逐渐上升,最后当水位下汽泡容积不再变化时,水位变化就完全反映了由于储水量的增加而逐渐上升。因此,实际水位曲线如图中L 线。即当给水量作阶跃变化后,汽包水位一开始不立即增加,而要呈现出一段起始惯性段。给水温度越低,时滞τ亦越大。 1. 2 汽包水位在蒸汽流量作用下的动态特性,见图3 :

锅炉水位PLC电气控制系统设计

锅炉水位PLC电气控制系统设计 发表时间:2019-05-05T15:21:28.417Z 来源:《基层建设》2019年第4期作者:章航伟 [导读] 摘要:在锅炉运行中,水位是一个很重要的参数。 杭州富尔顿热能设备有限公司浙江杭州 310018 摘要:在锅炉运行中,水位是一个很重要的参数。若水位过高,则会影响汽水分离的效果,使用电气设备发生故障;而水位过低,则会破坏汽水循环,严重时导致锅炉爆炸。同时高性能的锅炉产生的蒸汽流量很大,而汽包的体积相对来说较小所以锅炉水位控制显得非常重要。锅炉水位自动控制的任务,就是控制给水流量,使其与蒸发量保持平衡维持汽包内水位在允许的范围内变化。 关键词:锅炉水位;PLC电气控制;系统设计 1锅炉的基本构成 1.1气锅 由上下锅炉和沸水管组成。水在管内受外部烟气加热,因而管簇内发生自然的循环流动,并逐渐汽化,产生的饱和蒸汽聚集在锅筒里面。下锅筒起着连接沸水管的作用,同时储水。 1.2 炉膛 是使燃料充分燃烧并放出热能的设备。燃料(煤,燃油或煤气)由传送设备直接送入炉内燃烧。所需的空气由鼓风机送入,燃尽的灰渣被炉排带到除灰口。落入灰斗中,得到的高温烟气依次经过各个受热面,将热量传递给水以后,由烟囱排到大气中。 1.3 过热器 是将锅炉所产生的饱和蒸汽继续加热为过热蒸汽的换热器。 1.4 省煤器 利用烟气余热加热锅炉给水,以降低排出烟气温度的换热器。 1.5 空气预热器 是继续利用离开省煤器后的烟气余热,加热燃料燃烧所需要的空气的换热器。通常,大、中型锅炉中均设有空气预热器。 2锅炉水位控制系统在锅炉生产控制系统中的重要性 锅炉是一种受压又直接受火的特种设备,是工业生产中的常用设备。对锅炉生产如果操作不合理,管理不善,处理不当,往往会引起事故,轻则停炉影响生产,重则造成爆炸,造成人身伤亡,损坏厂房、设备,后果十分严重。因此,锅炉的安全问题是一项非常重要的问题,必须引起高度重视。 工业锅炉中最常见的事故有:锅内缺水,锅炉超压,锅内满水,汽水共腾,炉管爆破,炉膛爆破,二次燃烧,锅炉灭火等。其中以锅炉缺水事故比例最高。这些事故中的大部分是由于锅炉水位控制不当引起的,可见锅炉汽包水位控制在锅炉设备控制系统中的重要性。 3锅炉控制系统的设计 3.1 系统硬件设计 本系统PLC基本配置要求有9点开关量输入,10点开关量输出;3路模拟量输入,1路模拟量输出。其中SB0锅炉运行开关,SB1、SB2水位控制开关,SB3空气压力开关,SB4燃油压力开关,SB5鼓风压力开关,SB6、SB7蒸汽压力保护开关,SB8火焰检测器开关,KM1燃烧器鼓风机接触器,KM2油泵接触器,KM3空压机接触器,FM报警蜂鸣器,Kv1点火喷油电磁阀,TR点火线圈继电器,Kv2燃油电磁阀。 3.2 系统软件设计 锅炉控制系统全自动起动、停炉和故障事件处理,按照要求在PLC中编制用户程序,实现:给水、扫气、点火、燃烧等过程的全自动起、停控制。 锅炉水位自动控制,蒸汽压力自动控制,燃烧程序自动控制,保护与报警功能的实现。根据控制要求自动起停风机、开闭风门和控制风门的大小,完成扫气工序。 3.3 PLC输入输出控制系统 PLC具有可靠性高、抗干扰能力强,建造工作量小、维护方便,体积小、质量轻,能耗低等显著特点,运用PLC控制锅炉已越来越成为一种趋势。 (1)锅炉PLC控制过程 首先确定PLC输入、输出信号,确定哪些机床信号(如按钮、行程开关、继电器触点、无触点开关的信号等)需要输入给PLC,哪些信号(如继电器线圈、指示灯及其他的执行电路)需要从PLC输出给锅炉,从而计算出对PLC的输入、输出线数目以及IO地址分配。(2)PLC输入输出信号 PLC系统输入输出信号。利用系统输入输出IO分配,控制相应动作。输入信号包括刀具换刀、刀具夹紧、气压报警、坐标轴回零、坐标轴正负限位信号、主轴速度到达信号、外部运行允许信号等。根据程序控制输出信号,也可以按照控制需要对程序进行修改,改变输出信号或IO分配。输出信号包括刀具正反转、刀具换刀位、主轴使能、冷却开、伺服使能、伺服强电允许、主轴松紧等,输出信号也可以扩展。 4基于PLC的锅炉自动控制系统设计过程 实现锅炉自动控制系统设计,首先我们需要对锅炉的整体结构有一个大致的了解:锅炉,顾名思义,由锅和炉组成,简单来说,锅是用来加热水的,炉是用来燃烧燃料的;前者涉及的是蒸汽输送系统和送水系统,后者涉及的是送煤系统和燃料燃烧系统。 控制系统可以通过这一系列的控制信号和控制点对燃料供应系统、热水循环系统、燃烧系统以及热水锅炉机组控制系统进行及时有效的控制,从而保证系统能够对燃气是否泄漏做出判断,防止安全事故的发生、能够在水量不足的时候及时补充水、对锅炉水位进行监测,以保证锅炉不会因为水位过高或过低而发生事故、对锅炉压力进行监测,防止锅炉在超压时运行以及对炉水温度进行实时跟踪,防止炉水温度超过安全设定,保证机组安全运行。总而言之,用PLC实现的自动控制可以让锅炉更为安全、稳定并经济合理的运行。 5 PLC在系统中的应用 针对锅炉控制对象的特点,周边环境的特殊性及运行周期的连续性,选用SIEMENS公司的S7-200系列PLC控制锅炉汽包系统。S7-

锅炉电脑控制器使用说明书1

新一代燃气锅炉电脑控制器 使用说明书

北京亿明电气设备有限公司 目录及注意事项 一、概述 二、安装接线 三、显示

四、基本操作 五、参数设定 六、运行与控制 七、报警和连锁保护 八、异常处理及故障排除 附表、附图 感谢您使用本公司产品,为了正确使用本机并充分发挥效用,请您在使用之前务必仔细阅读说明书! 开箱检查: ◇观察产品包装箱上标示的规格、型号,确认和您定购的相符 ◇按装箱单核对产品、附件的规格、数量 ◇确认本机在运输过程中没有损坏 ◇有任何问题请在3日内与本公司联络。如在收到货物7日内未与本公司书面联络,则视同您已认可。超过此限,恕不受理。 安全注意 ◇本机必须由具有相应资格的专业技术人员按说明书安装 ◇安装使用的配件必须符合国家电气标准 ◇确认电源电压在规定的范围之内。保证良好的接地 ◇不能将强电接入弱电信号输入端 售后服务 ◇在您遇到问题或设备故障时,请及时与我公司用户服务部门联系。请您在反映问题时尽量说明:产品的型号、编号、配件、锅炉生产厂、购买日期、使用情况、具体故障现象 ◇在正常安装、使用的情况下,本机自出厂之日起12个月内发生质量问题实行在厂免费保修。超过保修期后视情况需收取相应费用 ◇如出现以下问题,应由用户承担相关费用:①使用不当造成的人为损坏②自然灾害及污染等造成 的损坏③电源电压异常、电路连接不当等造成的损坏 使用条件 ◇环境温度:0 ~45 ℃ ◇大气压力:86 ~106 Kpa ◇相对湿度:< 90 %(无结露) ◇额定电源电压:220V AC,频率:50Hz ◇电源电压范围:额定值的90% ~110% ◇强电线路和连接传感器等的弱电线路必须分别穿管走线,否则控制器可能无法正常工作

DF-96系列全自动水位控制器工作原理

DF-96系列全自动水位控制器工作原理 [日期:2012-01-02] 来源:作者:辽宁徐涛 一、整机工作原理 该型全自动水位控制器电路原理如下图所示。由图可知,本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成,下面分别加以介绍。 1.电源电路 AC220V电压经变压器T降压,其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端,整流后经电容CI滤波得到约10.5V直流电压。该电压经Rl加到红色发光管LED I上,将LEDI点亮,表示电源正常。该电压除了为IC I 及继电器提供工作电源外还直接送到水位检测电极C.作为水位检测的公共电位。 2.水位信号检测电路 该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化,满足与门条件时相应输出端电平改变,以驱动输出电路。其中R2是ICI 的电源输入限流电阻,D5与R3及D6与R8起隔离自锁作用,当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死,其状态的翻转取决于(9)脚和(2)脚。C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。 3.输出驱动电路 该部分主要由驱动管VTI,继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。功能选择开关K处于“开?位时,继电器Jl被强制动作.其相应触点Jl-I闭合,外接负荷(单相电动水泵或控制接触器)开始工作,输出状态指示绿发光管LED2也被点亮;处于“关”位时,触点Jl-I断开,外接负荷被切断;处于“自动”位置时.Jl动作与否受驱动管VTI的控制.当VTI基极电位高于0.7V 以上时则饱和导通,继电器儿得电动作,其触点Jl-I闭合,反之则断开。

锅炉水位控制器

河南科技学院新科学院 单片机课程设计报告题目:基于单片机的锅炉水位控制器 专业班级:电气工程及其自动化104 姓名: _ 时间:2012.12.03~2012.12.21 指导教师:邵峰、徐君鹏、张素君 2012年12月20日

基于单片机控制的锅炉水位控制器设计任务书 一. 设计要求 (一) 基本功能 1.具有手动和自动两种操作模式 2.能够实现多点水位数据采集,并实时进行水位状态显示 3.具有多种连锁保护和报警功能 具体工作过程如下: 控制器上电后,首先处于自动工作模式,程序开始扫描当前锅炉的水位和压力状态,如果水位低于正常水位,发出报警信后,同时启动水泵上水,经过一定时间后,如水位到达正常水位,报警将自冻结除,同时如果压力为低压状态则马上启动鼓风机和引风机,否则控制器自动关闭鼓风机和引风机。如果水位达到最高水位和压力超过设定压力时自动报警,同时关闭水泵和风机。系统时刻跟踪显示水位和压力状态。如果你想手动操作,你可以通过手动/自动转换键把系统置为手动工作模式,此时可由人工控制水泵和风机的运行,水位和压力检测由控制器自动完成,且当水位过低时不能手动停止水泵,过高时不能启动水泵,压力过低不能停止风机,过高不能启动风机,从而实现安全联锁保护控制。 (二)扩展功能 1.系统具备一定的硬件抗干扰能力 2.系统增加软件看门狗功能 二.计划完成时间三周 1.第一周完成软件和硬件的整体设计,同时按要求上交设计报告一份。 2.第二周完成软件的具体设计和硬件的制作。 3.第三周完成软件和硬件的联合调试。

目录 1引言 (1) 2总体设计方案.............................................................................. 1 2.1设计思路.............................................................................. 2 2.2设计方框图 (2) 3设计组成及原理分析..................................................................... 3 3.1水位检测电路设计..................................................................... 3 3.2驱动电路设计 (4) 3.3报警电路设计 (4) 3.4复位电路 (5) 3.5振荡电路 (5) 3.6水位指示电路 (6) 3.7手动自动路 (6) 4总结与体会 (7) 参考文献…………………………………………………………………………… 8附录1 …………………………………………………………………………… 9附录 2 …………………………………………………………………………… 10附录 3 …………………………………………………………………………… 11附录 4 (12)

锅炉水位三冲量控制及调节

汽包水位三冲量调节系统是指汽包水位、蒸汽流量和给水流量三个信号作用于调节器上, 即三个被控变量对应一个调节器。 工作原理:汽包水位作为主信号,水位变化,调节器输出发生变化,继而改变给水流量,使水位恢复到给定值;蒸汽流量作为前馈信号,防止“虚假水位”使调节器产生错误的动作;给水流量作为反馈信号,使调节器在水位还未变化时就可根据前馈信号消除内扰, 使调节过程稳定,起到稳定给水流量的作用。 锅炉汽包水位三冲量调节系统是火电厂锅炉核心控制之一。汽包水位三冲量调节系统的给水调节阀动作频繁,锅炉水位对给水调节阀执行机构的动作比较敏感,稍有不慎就可能出现严重的危险情况,汽包水位三冲量调节系统关系到整个机组的安全运行:若汽包水位过高,会造成蒸汽带水;若汽包水位过低,会造成锅炉“干锅”,可能严重烧坏锅炉设备。汽包水位三冲量调节系统的重要性由此可见一斑,所以汽包水位的相关保护要完善可靠、汽包水位自动调节系统运行要平稳。 目前,汽包水位三冲量自动调节控制策略已经相当成熟,但在实际锅炉运行中会各种原因导致水位自动调节系统投入困难,甚至自动不能投入。这种现象让人对串级三冲量调节系统的调节能力和控制策略产生疑问。为此云润与大家交流运用心得,对级三冲量调节系统进行定性分析,并对一些异常情况的处理办法进行探讨。 1、水位三冲量调节控制策略 汽包水位三冲量调节系统使用的三个冲量分别是汽包水位、给水流量和蒸汽流量。 汽包水位作为主调(PID调节器)的输入信号,去抑制水位本身的偏差。副调(外给定调节器)使用了一个反馈信号(给水流量)和一个前馈信号(蒸汽流量),以消除扰动和虚假水位。各种介绍汽包水位三冲量调节系统的书籍中,都有对传递函数的计算,这些计算对系统设计很重要。如果用经验调节法对于系统维护,则完全可以抛开理论计算。在此只对其物理意义进行定性思考和作一番揣测。 1.1?反馈信号 反馈信号指给水流量信号,也叫内扰。 水位三冲量调节系统中被调量发生变化的时候,PID 经过运算,去控制执行机构进行合理的动作,执行机构改变给水调节阀的开度,阀门控制介质变化,达到控制给水流量的目的。可是给水调节阀执行机构特性、水位三冲量调节系统的运行状况存在很多差异,这些差异主要有: (1)执行机构线性:执行机构改变开度后,流量随之改变的大小。 (2)执行机构死区:PID 输出每变化多少,执行机构才能动作一次。 (3)执行机构空行程:执行机构在改变动作方向的时候,改变多少开度,给水流量才发生变化(减去死区的值)。 (4)执行机构回差:执行机构进行开、关两个方向的动作的时候,流量变化不相等,这个流量变化绝对值的差叫回差。 (5)执行机构及阀门的特性曲线改变:阀门线性改变,阀门每变化1%,流量变化量与以往不同。 (6)水位三冲量调节系统软故障:偶尔发生的系统故障使得给水流量变化不均匀,或者时有停顿。 (7)系统介质参数发生变化:指因给水压力、蒸汽压力变化导致给水流量变化。

基于单片机的水位控制系统设计.

o 课 程 设 计 任 务 书 题目 水位控制器设计 专业、班级 学号 姓名 主要内容、基本要求、主要参考资料等: 一、主要内容: ① 熟悉单片机应用系统的设计方法和规范,达到综合的目的。② 学习文件检索和查找数据手册的能力。③ 学习protel 软件的使用。 ④ 学会整理和总结设计文档报告。二、基本要求: ① 以MCS-51系列单片机为核心,组成一个水位自动控制系统。② 六区间式水位显示。③ 全自动位式进水。④ 满水、低水水位报警。 ⑤ 水位传感器故障自检及报警提示。⑥ 能延时恢复的报警消音。三、主要参考资料: ① 张毅坤等 单片微型计算机原理及应用 西安 西安电子科技大学出版社 ② 李建忠编著 单片机原理及应用 西安 西安电子科技大学出版社 完 成 期 限: 指导教师签名: 课程负责人签名: 2013年 12月 16 日 目录

摘要...................................................I 1、概述. (1) 1.1、系统原理 (1) 1.2、系统结构图 (1) 1.3、控制方案说明 (2) 1.4、系统组成及原理 (2) 2、硬件设计 (4) 2.1、单片机最小系统电路设计 (4) 2.2、水位检测传感器的选用 (5) 2.3、稳压电路的设计 (6) 2.4、光报警电路的设计 (7) 2.5、水泵的介绍 (9) 2.6、继电器控制水泵加水电路 (12) 2.7、电源电路 (13) 2.8、看门狗技术 (14) 3、软件设计 (17) 3.1、系统总原理图 (17) 3.2、系统程序清单 (18) 总结 (20) 参考文献 (21) 附录 (22)

锅炉液位控制系统的设计

锅炉液位控制系统的设计 摘要:设计了一种数字式锅炉液位控制系统,并给出了硬件原理图和软件流程图。该控制系统主要由8051单片机、传感器、L E D显示、声光报警、电机驱动、键盘输入等相关硬件来实现,利用传感器(干簧管阵列)监测锅炉液位、CPU循环检测传感器的输出状态,并用光柱和数码管L E D指示液位高度。当液位达到设定值时,系统自动关闭水泵停止上水。当水位处于危险高水位和危险低水位时,单片机发出信号,触发蜂鸣器报警装置,蜂鸣器发出响声。同时,和它并联的发光二极管发光,提醒工作人员采取相应措施,进而避免危险事故发生。该系统结构简单,性能可靠、具有很好的容错能力,简化了系统安装和维护,具有较高的性价比,能很好地完成锅炉液位控制的要求。 关键词;锅炉液位;单片机;传感器;干簧管;报警 0引言 锅炉的液位监控是锅炉运行过程中的一个重要环节。在锅炉运行中,要同时控制锅炉的液位、流量按一定规律变化,才能保证锅炉的正常运行。 目前常用的液位传感器有:旋转编码浮子式传感器(机械式和光电式)、非接触式超声波传感器、压力式传感器、磁浮子接点式传感器(连续式和液位开关式)等。其分辨率从毫米级到厘米级不等,测量范围从几十厘米到几十米。除磁浮子接点式传感器外,其余传感器均比较适合测量范较宽的应用场合。一般压力式和超声波传感器均带有变送部分,即将液位信号转换成标准电流信号(4~20mA)。旋转编码浮子式传感器分为机械式和光电式两种,光电式又分为绝对型和增量型。除智能型一体化传感器外(压力式或超声波),其他传感器一般没有就地显示和数字通信功能,控制和使用都很不方便。 为此,设计了一种数字式锅炉液位控制系统,该系统采用干簧管阵列作为传感器,利用单片机循环检测其输出状态,从而控制锅炉液位达到用户预先设定的高度。当水位超过最高水位或低于最低水位时,系统报警,同时控制停炉。

锅炉控制器新说明书

目录 目录 (1) 前言 (2) ZABC-AC/Ⅱ-220小型锅炉控制系统功能特点概述: (2) 操作指南 (3) 首先对ZABC-AC/Ⅱ-220型锅炉控制器中文液晶显示屏操作键作一说明 (3) ZABC-AC/Ⅱ-220型控制器中文屏主画面显示及操作举例说明 (4) 定时自动启停锅炉供汽功能: (5) 手动操作功能(仅供锅炉调试维修时使用) (6) 炉内压力的自动控制; (7) 炉内水位的自动控制和缺水保护功能 (8) 设定 (9) 设定方法 (9) 密码保护功能的使用方法 (10) 常见故障排除 (10) 注意事项 (11) 使用过程中的注意事项: (11) 维护保养时的注意事项: (11) 使用环境及出厂配件 (12) 外形尺寸及安装方式: (13)

前言 中奥最新推出的小型锅炉电脑控制器是根据国内普通4—40万大卡燃油燃气立式锅炉的特点设计开发的配套产品,这种高性能多功能的电脑控制器与新式燃油燃气锅炉实现了璧联珠合的完美配套,用户可在实际运用中体会到中奥控制器与锅炉整体自动化配合所带来的好处和方便。 型号说明:(特殊要求,特殊规格的控制器订货时务必说明,并尽早与中奥公司锅炉自控部联系,以便及时得到答复;同事,特殊型号的控制器说明书也将作特殊说明)ZABC-AC/Ⅱ-HX 特性代号:HX代表锅炉厂家代号,即表示该型号控制器为 锅炉厂家要求设计。 型号代号:Ⅱ即表示改进型。 运行方式:AC即为智能电脑控制。 中奥科技锅炉控制器代号 提醒:为便于我们对您的售后服务和技术支持,请用户注意妥善保存出厂的控制器型号以及随机所附的电器配线图和使用说明书。 注意:以上多种型号的控制器,同类型号的控制器完全可以相互通用,但不同型号的控制器,虽然其外形界面一样,但软硬件配置彼此不同,相互不能通用,因此,控制器型号与锅炉功能必须一一对应,错误的配置将有可能是您的锅炉系统造成损坏、乃至严重事故。 ZABC-AC/Ⅱ-HX小型锅炉控制系统功能特点概述: ★全自动智能化运行,全中文人机对话界面,轻触式按键,一键开机,一键关机,操作轻松方便。 ★控制器压力信号输入采用更为安全的常闭接法,熄火上限和停炉报警极上限的输入通道相互独立,且极上限输入信号处理优先级高于上限输入信号。 ★水位控制采用可靠性极高,简单有效的电极式水位感应探测,特殊的低压电路处理可使感应器适应任何不同的水质,切不易结垢。水位信号逻辑处理上,缺水保护信号优先级最高,不受其他水位信号影响,从而使得炉内水位保护更为安全。 ★除压力信号输入之外,还增设了炉内温度传感器,无论压力条件如何,司炉人员均可随时了解炉内温度状况,以便对锅炉运行状况有更为全面的直观了解。 ★全塑外壳,现代流线造型,精致漂亮,弧形底座,安装贴切。 ★能即时显示锅炉所有运行参数、当前状态及炉内温度,中文显示,一目了然。 ★能对燃烧器各级开火时间进行累加运算和存储,为方便用户测算耗油量,预测部件使

水位数字控制电路(1)

华南农业大学珠江学院水位数字控制电路实训报告 院系:信息工程系 专业:电气工程及其自动化 班级:1202班 姓名:黄伟奇201225180211 组员:罗润 201225180235 赖梓聪201225180242 指导老师:詹庄春 2013年11月20日

第一章绪论 (3) 1.1 摘要 (3) 1.2 课题研究的目的和意义 (3) 第二章系统总体设计及方案认证系统 (4) 2.1 设计内容 (4) 2.2 电路原理 (4) 2.4方案认证 (5) 第三章硬件电路设计设 (6) 3.1 利用multisim绘制原理图 (6) 第四章硬件电路安装及调试 (7) 4.1 手工焊的工具 (7) 4.2 焊接原理 (7) 4.3 焊接注意事项 (7) 4.4 元件清单及其功能 (9) 4.5 调试要点 (11) 4.6 问题讨论 (11) 第五章总结 (12) 第六章后记 (12) 参考文献 (13)

第一章绪论 1.1 摘要 在日常生活及工农业生产中,往往需要对水位进行监测并加以控制,时下市场上有一些采用浮球来控制水位的球阀和简单水位控制开关,这些产品价格不高,但是没能做到自动控制水位的高低,下面介绍一款性能稳定的全自动水位控制器;该控制电路简单,使用灵活,可独立运作,也可作大型数字控制系统的外围控制器件。。 1.2 课题研究的目的和意义 研究目的:通过这次的课题研究我们希望在理清它的发展脉络上进一步了解它的发明原理,将平时所学习的知识运用到实验探索上,这对提高我们的动手能力,创新意识,及锻炼思维活动无疑是一个莫大的帮助。同时我们也希望这次的研究能让同学进一步了解照明灯,而不是仅局限于课本知识以内。从小的突破点入手,掌握又一项科技知识,从而实现课堂外的又一次提高,为现代教育科学尽一份力量! 研究意义:随着电子技术的发展,人类越来越脱离纯手工的检测,特别是水位检测的发展,更是迅猛发展。本报告介绍的是模拟水位数字控制电路。依靠水位,来控制水泵的运行,适时对河水进行加水控制,达到用户用水安全。适合于水利工厂适时控制水源,达到合理利用水源,保护环境。

控制器说明书模板

精心整理 方案编号:201188-1 1.4MW燃气热水锅炉 控 制 系 统 方 案 南京仁泰法恩电气有限公司 2011年8月8日 联系人:陈留群方案设计说明: 1、南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份 制公司,是国内最大的锅炉电脑控制器厂家。 2、本公司是中国锅炉行业工业锅炉控制标准《JB/T****》的第一起草单位。 本方案由该标准的第一起草人王曦宁主持编写。 3、本方案在满足招标所用要求以外又增加了以下功能: ①、本公司运用当今世界前沿科技和仁泰可靠性核心技术,具有国际标准的高性能指标和“会说话” 功能。当出现故障时,声光报警并有照语音提示指导相关人员排除故障,从而使锅炉进入一个会说话的时代。 ②、本系统控制采用了热源运行周期自动寻优、环境温度前馈控制、故障自动检测等多项自主核心技 术,让使用单位大大节约了运行成本。

4、本公司产品通过国家级测试所最高等级—4级的电磁干扰测试,严格遵循国际通行的可靠性系统工 程(RSE)原则,从而使系统平均无故障时间达到了最优。 5、使用当今最先进的SMT表面贴片焊技术,确保系统高科技性和可靠性。 一、公司介绍 南京仁泰法恩电气有限公司是暖通、供暖节能、锅炉、热能设备等领域自动化控制的高科技股份制公司,是国内最大的锅炉电脑控制器厂家。 仁泰公司于1995年在全国率先推出锅炉电脑控制器,至今已发展到全系列燃煤、燃油(气)和电热锅炉的电脑控制、PLC控制、iPC 控制、小型和大型DCS控制和供暖节能控制,控制锅炉的吨位达到150t/h,并且始终保持技术领先地位。目前仁泰公司产品已遍布全国,部分出口国外,近800家国内锅炉厂和30家外资锅炉厂配套使用,已成为我国锅炉控制的主流产品和着名品牌,是中国锅炉行业“工业锅炉控制标准”第一起草单位。 “卓越、严谨、诚信、共赢”,是仁泰公司的企业精神,她体现在仁泰公司永续前进的步伐之中,体现在与客户、合作伙伴、内部员工以及竞争对手的相处之中。 我们不仅向世界提供最佳的冷暖控制,更是在提高人们的生活和工作的质量。 公司资质: 中国锅炉行业“工业锅炉控制标准”第一起草单位 省级高新技术企业 国家级高新区企业 计算机软件企业 锅炉行业协会团体会员 通过ISO9001-2000质量体系认证 二、关于标准 1、目前尚无锅炉控制器的国家标准或行业标准,我公司执行的是南京仁泰公司企业标准Q/3201RTG01-2000,是目前国内唯一具有企业标准的锅炉电脑控制厂家。 2、我国工业锅炉控制装置的行业标准正在制定中,我公司为该标准的第一起草单位。 3、本控制方案依照国家有关标准和规程及南京仁泰公司企业标准编制,全面满足招标方要求。主要引用的标准有:
