电场的分布
专题八 电场的分布
电场的分布问题是近年的高考的热点问题，这部分题目也选择题为主，本专题主要讲解四种情况下的电场分布问题
1、电场由一个或多个点电荷的电场叠加而成，这类题目的处理方法一般为将各个点电荷的场强进行矢量和，也可运用一些已知的结论，如等量同种电荷的场强分布、等量异种电荷的场强分布
2、电场由非点电荷产生，常见的有直杆、圆环或圆环的一部分，平面等。处理这类问题的思路一般是根据对称性或某些特殊位置解决
3、已知等势面的分布判断电场的分布，思路为电场线与等势面垂直，从而画出电场线
4、已知电势的变化规律（φ—x 图象），根据图象的斜率等于场强来判断 1、（2013海南）1．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。已知在P 、Q 连线至某点R 处的电场强度为零，且PR=2RQ 。则
A ．q 1=2q 2
B ．q 1=4q 2
C ．q 1=-2q 2
D ．q 1=-4q 2
2、（2010海南）4、(3分)如下图， M 、N 和P 是以为直径的半圈弧上的三点，O 点为半圆弧的圆心，．电荷量相等、符号相反的两个点电荷分
别置于M 、N 两点，这时O 点电场强度的大小为；若将N 点处的点电荷移至P 点，则O 点的场场强大小变为
，
与
之比为
A ．
B ．
C ．
D ．
4、（2013江苏）6. 将一电荷量为+Q 的小球放在不带电的金属球附近,所形成的电场线分布如图所示,金属球表面的电势处处相等. a 、b 为电场中的两点,则
(A)a 点的电场强度比b 点的大 (B)a 点的电势比b 点的高
(C)检验电荷-q 在a 点的电势能比在b 点的大
(D)将检验电荷-q 从a 点移到b 点的过程中,电场力做负功 6、（2013山东）19、如图所示，在x 轴上相距为L 的两点固定两个等量异种电荷+Q 、-Q ，虚
线是以+Q 所在点为圆心、2
L
为半径的圆，a 、b 、c 、d 是圆上
的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称，下列说法正确的是（ ） A 、b 、d 两点处的电势相同 B 、四个点中c 点处的电势最低 C 、b 、d 两点处的电场强度相同
D 、将一试探电荷+q 沿圆周由a 点移至c 点，+q 的电势能减小
5、（2010上海）9、(3分)三个点电荷电场的电场线分布如图所示，图中a 、b 两点处的场强大小分别为E a 、E b ，电势分别为φa 、φb ，则 …( )
A ．E a ＞E b ，φa ＞φb
B ．E a ＜E b ，φa ＜φb
C ．E a ＞E b ，φa ＜φb
D ．E
a ＜E
b ，φa ＞φb
3、（2011重庆）6、(6分)如图所示，电量为＋q 和－q 的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有 …（ ）
A ．体中心、各面中心和各边中点
B ．体中心和各边中点
C ．各面中心和各边中点
D ．体中心和各面中心 7、（2012海南）12．N (N ＞1)个电荷量均为q (q ＞0)的小球，均匀分布在半径为R 的圆周上，示意如图．如移去位于圆周上P 点的一个小球，则圆心O 点处的电场强度大小为________，方向________．(已知静电力常量为k )
8、如图所示为一均匀带电的直杆，杆长为L ，O 为杆的中点，A 到O 的距离为L/4，B 到O 的距离为3L/4，试比较A 点和B 点的场强大小
9、（2013江苏）3. 下列选项中的各
4
1
圆环大小相同,所带电荷量已在图中标出,且电荷均匀分布,各4
1
圆环间彼此绝缘. 坐标原点o 处电场强度最大的是
10、（2013新课标1）15.如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷.已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)
A.k 3q R 2
B. k 10q 9R 2
C. k Q +q R 2
D. k 9Q +q 9R
2 11、(2013安徽理综)20.如图所示，xOy 平面是无穷大导体的表面，该导体充满z ＜0的空间，z ＞0的空间为真空。将电荷为q 的点电荷置于z 轴上z =h 处，则在xOy 平面上会产生感应电荷。空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的。已知静电
平衡时导体内部场强处处为零，则在z 轴2
h
z =处的场强大小为(k 为静电力常量)
A ．24q k
h B ．249q
k h C ．2329q k h D ．2409q k h
12、（2012安徽）20．如图1所示，半径为R 的均匀带电圆形平板，单位面积带电荷量为σ，
其轴线上任意一点P （坐标为x ）的电场强度可以由库仑定律和电场强度的叠加原理求出：
1
222
2π[1]()x
E k R x σ=-+，方向沿
x 轴．现考虑单位面积带电荷量为σ0的无限大均匀带电平板，从其中间挖去一半径为r 的圆板，如图2所示．则圆孔轴线上任意一点Q （坐标为x ）的电场强度为（ ）
b a d q
Q c B
A ．0
1222
2π()x
k r x σ+ B ．0
1222
2π()r
k r x σ+
C ．02πx k r σ
D ．02πr
k x
σ
13、（2009北京）7、(6分)图示为一个内、外半径分别为R 1和R 2的圆环状均匀带电平面，其单位面积带电量为σ。取环面中心O 为原点，以垂直于环面的轴线为x 轴。设轴上任意点P 到O 点的距离为x ，P 点电场强度的大小为E 。下面给出E 的四个表达式（式中k 为静电力常量），其中只有一个是合理的。你可能不会求解此处的场强E ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，E 的合理表达式应为…（ ）
A. B.
C.
D.
14、（2010福建）6、(6分)物理学中有些问题的结论不一定必须通过计算才能验证，有时只需通过一定的分析就可以判断结论是否正确．如图所示为两个彼此平行且共轴的半径分别为R 1和R 2的圆环，两圆环上的电荷量均为q(q ＞0)，而且电荷均匀分布．两圆环的圆心O 1和O 2相距为2a ，联线的中点为O ，轴线上的A 点在O 点右侧与O 点相距为r(r ＜a)．试分析判断下列关于A 点处电场强度大小E 的表达式(式中k 为静电力常量)正确的是 …( )
A ．E ＝
B ．E ＝
C ．E ＝
D ．
E ＝
15、(周检测15)已知电荷q 均匀分布在半球面AB 上，球面半径为R ，CD 为通过半球顶点与球心O 的轴线，如图所示，M 是位于CD 轴线上球面外侧，且OM=ON=L=2R 。已知M 点的场强为E ，则N 点的场强为 A.E B.kq/L 2 C.kq/L 2 -E D.kq/2R 2
-E
16、(2013上海)10．两异种点电荷电场中的部分等势面如图所示，已知A点电势高于B点电势。若位于a、b处点电荷的电荷量大小分别为q
a
和q b，则
(A)a处为正电荷，q a＜q b
(B)a处为正电荷，q a＞q b
(C)a处为负电荷，q a＜q b
(D)a处为负电荷，q a＞q b
17、（2012天津）5．两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中（）
A．做直线运动，电势能先变小后变大
B．做直线运动，电势能先变大后变小
C．做曲线运动，电势能先变小后变大
D．做曲线运动，电势能先变大后变小
18、（2011上海）14、(3分)两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图（）
19、（2009江苏）8、(4分)空间某一静电场的电势φ在x轴上分布如图所示,x轴上两点B、
C的电场强度在x方向上的分量分别是E
Bx 、E
Cx
.下列说法中正确的有( )
A.E
Bx 的大小大于E
Cx
的大小
B.E
Bx
的方向沿x轴正方向
C.电荷在O点受到的电场力在x方向上的分量最大
D.负电荷沿x轴从B移到C的过程中,电场力先做正功,后做负功
20、（2010江苏）5、(3分)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图所示．下列说法中正确的是( )
A．O点的电势最低
B．x2点的电势最高
C．x1和－x1两点的电势相等
D．x1和x3两点的电势相等
几种典型电场线分布示意图及场强电势特点
匀强电场 等量异种点电荷的电场 等量同种点电荷的电场 点电荷与带电平 孤立点电荷周围的电场 几种典型电场线分布示意图及场强电势特点表重点 一、场强分布图 二、列表比较 下面均以无穷远处为零电势点，场强为零。 孤立的 正点电荷 电场 线 直线，起于正电荷，终止于无穷远。 场强 离场源电荷越远，场强越小；与场源电荷等距的各点 组成的球面上场强大小相等，方向不同。 电势 离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。 等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。 孤立的 负点电荷 电场 线 直线，起于无穷远，终止于负电荷。 场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越高；与场源电荷等距的各点 组成的球面是等势面，每点的电势为负。 等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。 等量同种负点电荷电场 线 大部分是曲线，起于无穷远，终止于负电荷；有两条 电场线是直线。 电势每点电势为负值。 连 线 上 场 强 以中点最小为零；关于中点对称的任意两点场强大 小相等，方向相反，都是背离中点；由连线的一端 到另一端，先减小再增大。 电 势 由连线的一端到另一端先升高再降低，中点电势最 高不为零。 中 垂 线 上 场 强 以中点最小为零；关于中点对称的任意两点场强大 小相等，方向相反，都沿着中垂线指向中点；由中 点至无穷远处，先增大再减小至零，必有一个位置 场强最大。 电 势 中点电势最低，由中点至无穷远处逐渐升高至零。 等量 电场大部分是曲线，起于正电荷，终止于无穷远；有两条
有限长均匀带电杆的简单复合体的空间电场分布
有限长均匀带电杆及其简单复合体的空间电场分布 邓晓宇 [摘要]利用教材中有限长带电杆的电场分布的结论，将正四边形均匀带电体，田字形均匀带电体视为多段带电直棒，在空间中采取分段计算然后利用场的叠加原理，导出带电正方形杆，可变田字形杆的普遍表达式，并由此创新性的拓展研究两个正方形杆，两个田字形杆的空间相互作用的空间电场分布，利用DTP 平台编程画出其电场的空间分布图形。 [关键词]带电正方形杆，田字形杆;分段计算;叠加原理；空间电场分布；DTP 平台 O 引言 电场强度的计算是电磁学中的一个常见问题，在各种带电体中，具有中心对称性的带电细圆环或薄圆盘的研究比较多，方法也多种多样，而对不具有中心对称性的矩形或正方形的带电体则研究得很少，本文从教材中一个例题的结果引出，将均匀带电正方形杆，田字形杆视为多段带电直棒，采取分段计算然后利用场的叠加原理，导出均匀带电正方形杆，田字形杆空间电场分布的普遍表达式，并由此拓展研究两个正方形杆，两个田字形杆的空间相互作用的空间电场分布，最后利用DTP 平台编程画出其电场的空间分布图形。 1一段均匀带电细棒的空间电场分布 一般来说应从点电荷的场利用叠加原理可计算限线电荷，面电荷，体电荷的场，但是，往往处理积分特别是多重积分会遇到计算上的困难，有限长直线均匀带电体的电场有一个解析表达式，利用这一结果，可以较方便的处理很多问题，其结果如下：如图1所示，均匀带电细棒的线电荷密度为λ，直棒外一点P 到直棒的距离为a ，点P 至棒两端的连线与直棒之间的夹角分别为α和β，则p 点的场强为: )sin (sin 4αβπελ-= a Ex ； ]1[)c o s (c o s 4βαπελ -=a Ey 这是《大学物理学》教材中的结论，若点P 到直棒的垂足为O,O 到直棒两端的距离分别为1l ，和2l ，则p 点的场强为: )(1 1(4221222 a l a l Ex +-+= πελ （1） )(42222 221 1a l l a l l a Ey +++= πελ （2）

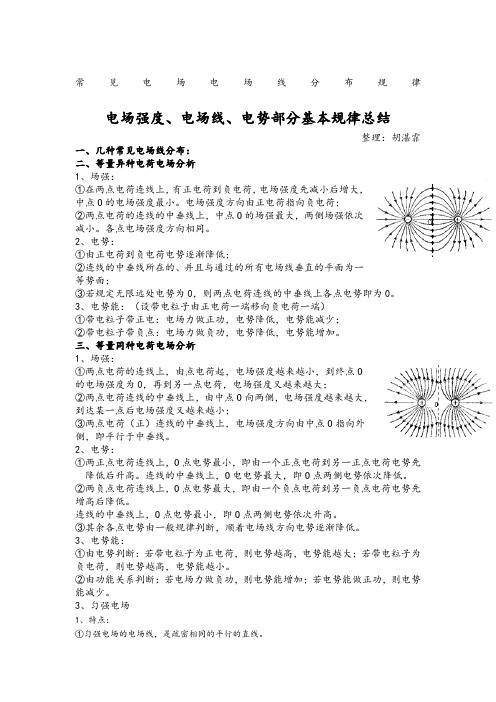

常见的电场电场线分布规律
