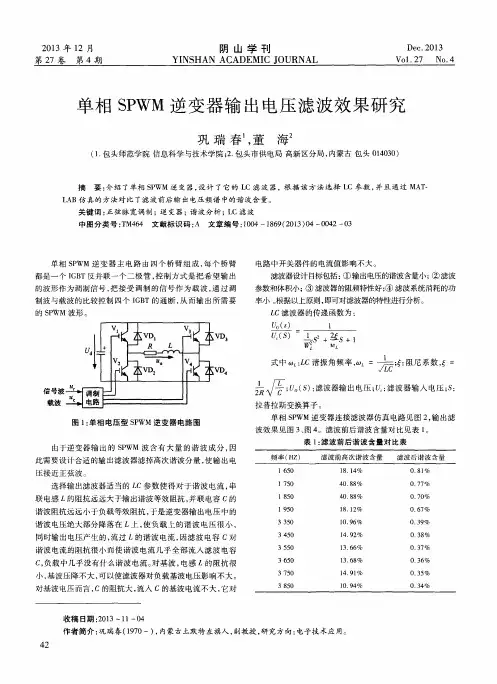

SPWM逆变器电压分析

电源逆变器工作原理

电源逆变器工作原理直流至直流切换式转换器典型直流至直流转换器系统的构造如图1所示，其输入通常为由线电压整流而得到非调节直流电压，然后再利用切换式直流至直流转换器将此变动的直流电压转换成一调节的直流电压。图1 直流至直流切换式转换器典型直流至直流转换器系统的构造1．降压式(step-downbuck)转换器。2．升压式(step-upboost)转换器。3．升降压式(step-down/step-u 电源逆变器工作原理直流至直流切换式转换器典型直流至直流转换器系统的构造如图1所示，其输入通常为由线电压整流而得到非调节直流电压，然后再利用切换式直流至直流转换器将此变动的直流电压转换成一调节的直流电压。图1 直流至直流切换式转换器典型直流至直流转换器系统的构造 1．降压式(step-downbuck)转换器。 2．升压式(step-upboost)转换器。 3．升降压式(step-down/step-upbuck-boost)转换器。 4．全桥式转换器。上述四种转换器中，只有降压式及升压式是最基本的转换器电路结构，升降压式转换器是此二基本转换器的结合，而全桥式转换器则是由降压式转换器衍生而来。

直流至直流转换器的控制直流至直流转换器的作用即是在输入电压与输出负载变动的情况下能够调节输出电压为所设定的位准。电压位准转换之原理可以图2(a)所示之简单电路来说明，由开关导通与截止可得图2(b)之波形，其中输出电压Vo平均值大小Vo与开关之导通及截止时间(ton及toff)有关。平均输出电压大小调整之最典型的方式是采用脉波宽度调变法(Pulse-WidthModulation，PWM)，其切换周期Ts(=ton+toff)为固定，由调整导通时间之大小来改变平均输出电压之大小Vo。 A B 图2 脉波宽度调变切换控制的方块图如图3(a)所示，开关之切换控制信号由控制讯号Vcontrol与周期为Ts之锯齿波Vst比较而得，控制信号则由Vo之实际值与设定值之误差放大而得。Vcontrol与Vst比较所得之切换控制信号的波形如图3(b)所示。当控制讯号Vst 较大时，则为高准位信号，即使开关导通，反之为低准位信号即使开关截止，故开关之切换周期亦为Ts，由以上的原理可知，开关切换之责任周期(DutyRatio)为

逆变器的分类和主要技术性能评价

逆变器的分类和主要技术性能评价逆变器的种类很多，可按照不同的方法进行分类。 1、按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。工频逆变器的频率为 50～60Hz的逆变器；中频逆变器的频率一般为 400Hz到十几KHz；高频逆变器的频率一般为十几KHz到MHz。 2、按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。 3、按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。 4、按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。 5、按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管（IGBT）逆变器等。又可将其归纳为"半控型"逆变器和"全控制"逆变器两大类。前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为"半控型"普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为"全控型"，电力场效应晶体管和绝缘栅双权晶体管（IGBT）等均属于这一类。 6、按直流电源分，可分为电压源型逆变器（VSI）和电流源型逆变器（CSI）。前者，直流电压近于恒定，输出电压为交变方波；后者，直流电流近于恒定，输也电流为交变方波。 7、按逆变器输出电压或电流的波形分，可分为正弦波输出逆变器和非正弦波输出逆变器。 8、按逆变器控制方式分，可分为调频式（PFM）逆变器和调脉宽式（PWM）逆变器。 9、按逆变器开关电路工作方式分，可分为谐振式逆变器，定频硬开关式逆变器和定频软开关式逆变器。 10、按逆变器换流方式分，可分为负载换流式逆变器和自换流式逆变器。逆变器的主要技术性能及评价选用一、技术性能 1、额定输出电压在规定的输入直流电压允许的波动范围内，它表示逆变器应能输出的额定电压值。对输出额定电压值的稳定准确度一般有如下规定：（1）在稳态运行时，电压波动范围应有一个限定，例如其偏差不超过额定值的±３％或±５％。（2）在负载突变（额定负载 0％→50％→100％）或有其他干扰因素影响的动态情况下，其输出电压偏差不应超过额定值的± 8％或±10％。 2、输出电压的不平衡度在正常工作条件下，逆变器输出的三相电压不平衡度（逆序分量对正序分量之比）应不超过一个规定值，一般以％表示，如 5％或 8％。 3、输出电压的波形失真度当逆变器输出电压为正弦度时，应规定允许的最大波形失真度（或谐波含量）。通常以输出电压的总波形失真度表示，其值不应超过 5％（单相输出允许 10％）。 4、额定输出频率逆变器输出交流电压的频率应是一个相对稳定的值，通常为工频 50Hz。正常工作条件下其偏差应在±1％以内。

逆变器的基本知识

浅谈光伏发电系统用逆变器的基本知识逆变器的概念通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。现代逆变技术是研究逆变电路理论和应用的一门科学技术。它是建立在工业电子技术、半导体器件技术、现代控制技术、现代电力电子技术、半导体变流技术、脉宽调制（ＰＷＭ）技术等学科基础之上的一门实用技术。它主要包括半导体功率集成器件及其应用、逆变电路和逆变控制技术３大部分。逆变器的分类逆变器的种类很多，可按照不同的方法进行分类。１．按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。工频逆变器的频率为５０～６０Ｈｚ的逆变器；中频逆变器的频率一般为４００Ｈｚ到十几ｋＨｚ；高频逆变器的频率一般为十几ｋＨｚ到ＭＨｚ。２．按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。３．按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器；凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。４．按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。５．按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管（ＩＧＢＴ）逆变器等。又可将其归纳为“半控型”逆

变器和“全控制”逆变器两大类。前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类；后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管（ＩＧＢＴ）等均属于这一类。６．按直流电源分，可分为电压源型逆变器（ＶＳＩ）和电流源型逆变器（ＣＳＩ）。前者，直流电压近于恒定，输出电压为交变方波；后者，直流电流近于恒定，输也电流为交变方波。７．按逆变器输出电压或电流的波形分，可分为正弦波输出逆变器和非正弦波输出逆变器。８．按逆变器控制方式分，可分为调频式（ＰＦＭ）逆变器和调脉宽式（ＰＷＭ）逆变器。９．按逆变器开关电路工作方式分，可分为谐振式逆变器，定频硬开关式逆变器和定频软开关式逆变器。１０．按逆变器换流方式分，可分为负载换流式逆变器和自换流式逆变器。逆变器的基本结构逆变器的直接功能是将直流电能变换成为交流电能逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力电子开关的导通与关断，来完成逆变的功能。电力电子开关器件的通断，需要一定的驱动脉冲，这些脉冲可能通过改变一个电压信号来调节。产生和调节脉冲的电路。通常称为控制电路或控制回路。逆变装置的基本结构，除上述的逆变电路和控制电路外，还有保护电路、输出电路、输入电路、输出电路等，如图２所示。逆变器的工作原理。

逆变器原理及电路图

逆变器原理及电路图 2009-09-10 21:52 场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。一款最常见的车载逆变器电路原理图见图1。车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。 [img]https://www.360docs.net/doc/664149145.html,/UploadFiles/200942618167800.jpg[/img] 1.车载逆变器电路工作原理图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。 TL494芯片内置有5V基准源，稳压精度为5 V±5％，负载能力为10mA，并通过其14脚进行输出供外部电路使用。TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。TL494芯片的内部电路如图2所示。 [img]https://www.360docs.net/doc/664149145.html,/UploadFiles/2009426181249965.jpg[/img] 图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。

SPWM逆变电路原理

对于大多数应用场合需要的是工频电源，例如我们的电冰箱，洗衣机，电风扇等都需要正弦波的220伏、50赫兹电源，各种动力设备，远距离输电也都需要正弦波的交流电。更多的太阳能光伏发电装置输出的是正弦波交流电，目前生成正弦波仍采用前面介绍的全桥电路，只是对开关晶体管的控制采用PWM脉宽调制或移相控制或调频控制等方式。这里仅介绍最常用的PWM脉宽调制方式。面积等效原理转换把直流电转换成正弦波交流电是根据根据面积等效原理，在图1上图中的正弦半波（红线）分成n等份，把正弦半波看成是由n个彼此相连的矩形脉冲组成的波形，为简单清晰，划分为7等份。7个脉冲的幅值按正弦规律变化，每个脉冲面积与相对应的正弦波部分面积相同，这一连续脉冲就等效正弦波。图1 用面积等效原理转换为SPWM波形如果把上述脉冲序列改为相同数量的等幅而不等宽的矩形脉冲（图1下图），脉冲中心位置不变，并且使该矩形脉冲面积和上图对应的矩形脉冲相同，得到图1下图所示的脉冲序列，脉冲宽度按正弦波规律变化，这就是PWM波形。根据面积等效原理，PWM波形和正弦半波是等效的，图中红线就是该序列波形的平均值。对于正弦波的负半周，也可以用同样的方法得到PWM 波形。这种脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形，也称SPWM波形。要改变等效输出的正弦波的幅值时，只需按照同一比例系数改变上述各脉冲的宽度即可。 SPWM波形的生成输出SPWM波形仍需全桥逆变电路，在“光伏用DC-DC变换器”课件中已介绍过这种电路，通过控制开关晶体管的通与断在负载上产生交变电压，见图2。

s 图2 全桥逆变电路的工作状态输出SPWM波形的矩形波必须生成序列的控制信号来控制桥式电路中开关晶体管的通与断，普遍使用的是调制法来生成控制信号，可采取单极性调制也可采用双极性调制来生成控制信号，下面介绍常用的单极性调制方式。图3上部分是SPWM波形控制信号生成的原理图，下部分是生成的SPWM波形。在调制法中，把所希望输出的波形称为调制波ur，把接受调制的信号称为载波uc，通常采用等腰三角波作为载波，正弦波作为调制信号。在两波交点时对电路中的开关器件进行通断控制，就可得到宽度正比于调制信号幅值的脉冲。在ur正半周时，T2与T3保持关断，在ur和uc的交点时刻控制开关晶体管T1与T4开通与关断：当ur＞uc时控制T1与T4导通，R上的电压为Ud，当ur＜uc时控制T1与T4关断，R上的电压为0。在ur负半周时，T1与T4保持关断，当uc＞ur时控制T3与T2导通，R上的电压为-Ud，当uc＜ur时控制T1与T4关断，R上的电压为0。这样在R上产生宽度按正弦波规律变化的SPWM波形，见图2下图，其中红线uof表示输出等效的正弦波交流电电压。 SPWM逆变器输出的正弦波交流电电压uof的峰值uofm小于输入的直流电压ud，把uofm/ud 称为直流电压利用率，对于单相SPWM电路直流电压利用率的理论值最大为1，实际上由于种种原因，直流电压利用率要小于1。对于输出相电压（有效值）为220V单相交流电的逆变电路输入直流电压要高于310V。 SPWM逆变器输出电压与ur/uc成正比，保持载波uc不变，改变调制波ur的大小即可控制输出交流电压的大小。当然，调制波ur峰值要小于载波uc峰值。

逆变器的工作原理

逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。应急电源，一般是把直流电瓶逆变成220V交流的。通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成．利用TL494组成的400W大功率稳压逆变器电路。它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。如需提高输出功率，每路可采用3～4 只开关管并联应用，电路不变。TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。反相输入端2脚输入5V基准电压(由14脚输出)。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。此时输出AC电压为235V(方波电压)。第4脚外接R6、R4、C2设定死区时间。正常电压值为0.01V。第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。正常时5脚电压值为1.75V，6脚电压值为3.73V。第7脚为共地。第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。S1接通时，此三脚电压值为蓄电池的正极电压。第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。正常时电压值为1.8V。第13、14、

逆变器主要性能参数

逆变器主要性能参数描述逆变器性能的参量和技术条件很多，这里仅就评价逆变器时常用的技术参数做一扼要说明。 a．使用环境条件逆变器正常使用条件：海拔高度不超过1000m，空气温度0～+40℃。 b．直流输入电源条件输入直流电压波动范围：蓄电池组额定电压值的±15%。 c．额定输出电压在规定的输入电源条件下，输出额定电流时，逆变器应输出的额定电压值。电压波动范围：单相220V±5%，三相380±5%。 d．额定输出电流在规定的输出频率和负载功率因数下，逆变器应输出的额定电流值。 e．额定输出频率在规定的条件下，固定频率逆变器的额定输出频率为50Hz：频率波动范围：50Hz±2%。 f．最大谐波含量正弦波逆变器，在阻性负载下，输出电压的最大谐波含量应≤10%。 g．过载能力在规定的条件下，在较短时间内，逆变器输出超过额定电流值的能力。逆变器的过载能力应在规定的负载功率因数下，满足一定的要求。 h．效率在额定输出电压、输出，电流和规定的负载功率因数下，逆变器输出有功功率与输入有功功率(或直流功率)之比。 i．负载功率因数逆变器负载功率因数的允许变化范围，推荐值0.7—1.0。 j．负载的非对称性在10%的非对称负载下，固定频率的三相逆变器输出电压的非对称性应≤10%。 k．输出电压的不对称度在正常工作条件下，各相负载对称，输出电压的不对称度应≤5%。 l．起动特性

在正常工作条件下，逆变器在满载负载和空载运行条件下，应能连续5次正常起动。 m．保护功能逆变器应设置：短路保护、过电流保护、过电压保护、欠电压保护及缺相保护。 n．干扰与抗干扰逆变器应在规定的正常工作条件下，能承受一般环境下的电磁干扰。逆变器的抗干扰性能和电磁兼容性应符合有关标准的规定。 o．噪声不经常操作、监视和维护的逆变器，应≤95db；经常操作、监视和维护的逆变器，应≤80db。 p．显示逆变器应设有交流输出电压、输出电流和输出频率等参数的数据显示，并有输入带电、通电和故障状态的信号显示。确定逆变器技术条件：在光伏/风力互补系统选用逆变器时，首要的是确定逆变器如下几个最主要的技术参数：输入直流电压范围，如DC24V、48V、110V、220V等；额定输出电压，如三相380V，还是单相220V；输出电压波形，如正弦波、梯形波或方波。

电压型逆变器

电压型逆变电路[浏览次数：约247次] ?电压型逆变电路是指由电压型直流电源供电的逆变电路。它的直流侧为电压源,或并联有大电容,相当于电压源，直流侧电压基本无脉动,直流回路呈现低阻抗。电压型逆变电路主要应用于各种直流电源。目录 ?电压型逆变电路种类 ?电压型逆变电路原理 ?电压型逆变电路特点电压型逆变电路种类 ?1、单相电压型逆变电路（1）单相半桥电压型逆变电路优点：简单，使用器件少缺点：交流电压幅值Ud/2，直流侧需两电容器串联，要控制两者电压均衡（2）单相全桥电压型逆变电路，由两个半桥电路的组合，是单相逆变电路中应用最多的。（3）带中心抽头变压器的逆变电路 2、三相电压型逆变电路三个单相逆变电路可组合成一个三相逆变电路，应用最广的是三相桥式逆变电路。电压型逆变电路原理 ?以三相电压型逆变电路为例：图1是一个三相电压型逆变电路的主电路。直流电源采用相控整流电路，由普通晶闸管组成。逆变电路由6个导电臂组成,每个导电臂均由具有自关断能力的全控型器件及反并联二极管组成，所以实际上也是一种全控型逆变电路。负载为感性，星形接法，在整流电路和逆变电路之间并联大电容Cd。由于Cd的作用，逆变入端电压平滑连续，直流电源具有电压源性质。

逆变电路中各全控器件控制极电压信号的时序如图2b所示。信号脉宽为180°，每隔60°有一次脉冲电平的变化，任何时刻有3个脉冲处于高电平。相应地在主电路中也有3个导电臂处于导通状态。依此类推，可得uAO波形如图2c所示。其他两相uBO和uCO波形分别滞后于uAO120°和240°。根据uAB＝uAO－uBO，可得uAB波形如图2e所示。由图可见，逆变电路输出电压uAB、uBC和uCA是分别互差120°的交变四阶梯波。该波形不随负载而

(完整版)三相逆变器matlab仿真

三相无源逆变器的构建及其MATLAB仿真1逆变器 1.1逆变器的概念逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。这是与整流相反的变换，因而称为逆变。 1.3逆变器的分类现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下： 1)按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。 2)按逆变器输出能量的去向，可分为有源逆变和无源逆变。 3)按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。 4)……………. 2 三相逆变电路三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为120°交流电的一种逆变网络。图 1 三相逆变电路

日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相交流电设备，就要求将直流电转变为特定要求的三相交流电以供使用。这就催生了三相逆变器的产生。 4MATLAB仿真 Matlab软件作为教学、科研和工程设计的重要方针工具，已成为首屈一指的计算机仿真平台。该软件的应用可以解决电机电器自动化领域的诸多问题。利用其中的Simulink模块可以完成对三相无源电压型SPWM逆变器的仿真，并通过仿真获取逆变器的一些特性图等数据。图 2 系统Simulink 仿真所示为一套利用三相逆变器进行供电的系统的Matlab仿真。系统由一个380v的直流电源供电，经过三相整流桥整流为三相交流电,并进行SPWM正弦脉宽调制。输出经过一个三相变压器隔离后通入一个三相的RLC负载模块（Three phase parallel RLC）。加入了两个电压测量单元voltage measurement和voltage measurement1，并将结果输出到示波器模块Scope1.

逆变器的工作原理

逆变器的工作原理： 1.直流电可以通过震荡电路变为交流电 2.得到的交流电再通过线圈升压（这时得到的是方形波的交流电） 3.对得到的交流电进行整流得到正弦波 AC-DC就比较简单了我们知道二极管有单向导电性可以用二极管的这一特性连成一个电桥让一端始终是流入的另一端始终是流出的这就得到了电压正弦变化的直流电如果需要平滑的直流电还需要进行整流简单的方法就是连接一个电容 Inverter是一种DC to AC的变压器，它其实与Adapter是一种电压逆变的过程。Adapter是将市电电网的交流电压转变为稳定的12V直流输出，而Inverter是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了目前用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，I nverter则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。以下将对Inverter的工作原理进行简要介绍：输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，Inverter不工作，而ENB=3V 时，Inverter处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，Inverter向负载提供的电流也将不同，DIM值越小，Inverter输出的电流就越大。电压启动回路： ENB为高电平时，输出高压去点亮Panel的背光灯灯管。 PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保

华为光伏逆变器的主要技术指标

华为光伏逆变器的主要技术指标 ——深圳恒通源 1、输出电压的稳定度在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。 2、输出电压的波形失真度对正弦波逆变器，应规定允许的最大波形失真度(或谐波含量)。通常以输出电压的总波形失真度表示，其值应不超过5％(单相输出允许l0％)。由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗，如果逆变器波形失真度过大，会导致负载部件严重发热，不利于电气设备的安全，并且严重影响系统的运行效率。 3、额定输出频率对于包含电机之类的负载，如洗衣机、电冰箱等，由于其电机最佳频率工作点为50Hz，频率过高或者过低都会造成设备发热，降低系统运行效率和使用寿命，所以逆变器的输出频率应是一个相对稳定的值，通常为工频50Hz，正常工作条件下其偏差应在±l％以内。 4、负载功率因数表征逆变器带感性负载或容性负载的能力。正弦波逆变器的负载功率因数为0．7～0．9，额定值为0．9。在负载功率一定的情况下，如果逆变器的功率因数较低，则所需逆变器的容量就要增大，一方面造成成本增加，同时光伏系统交流回路的视在功率增大，回路电流增大，损耗必然增加，系统效率也会降低。 5、逆变器效率

逆变器的效率是指在规定的工作条件下，其输出功率与输入功率之比，以百分数表示，一般情况下，光伏逆变器的标称效率是指纯阻负载，80％负载情况下的效率。由于光伏系统总体成本较高，在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。 6、额定输出电流(或额定输出容量表示在规定的负载功率因数范围内逆变器的额定输出电流。有些逆变器产品给出的是额定输出容量，其单位以ＶＡ或ｋＶＡ表示。逆变器的额定容量是当输出功率因数为１（即纯阻性负载）时，额定输出电压为额定输出电流的乘积。 7、保护措施一款性能优良的逆变器，还应具备完备的保护功能或措施，以应对在实际使用过程中出现的各种异常情况，使逆变器本身及系统其他部件免受损伤。 (1)输入欠压保户：当输入端电压低于额定电压的85％时，逆变器应有保护和显示。 (2)输入过压保户：当输入端电压高于额定电压的130％时，逆变器应有保护和显示。 (3)过电流保护：逆变器的过电流保护，应能保证在负载发生短路或电流超过允许值时及时动作，使其免受浪涌电流的损伤。当工作电流超过额定的150％时，逆变器应能自动保护。 (4)输出短路保户逆变器短路保护动作时间应不超过0．5s。 (5)输入反接保护：当输入端正、负极接反时，逆变器应有防护功能和显示。 (6)防雷保护：逆变器应有防雷保护。 (7)过温保护等。

车载电源逆变器电路原理图

车载电源逆变器电路原理图一市场上常见款式车载逆变器产品的主要指标输入电压：DC 10V～14.5V；输出电压：AC 200V～220V±10％；输出频率：50Hz±5％；输出功率：70W ～150W；转换效率：大于85％；逆变工作频率：30kHz～50kHz。二常见车载逆变器产品的电路图及工作原理目前市场上销售量最大、最常见的车载逆变器的输出功率为70W－150W，逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路。一款最常见的车载逆变器电路原理图见图1。车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5－VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

电压型逆变器与电流型逆变电路的定义及特点

比较电压型逆变器和电流型逆变器的特点先两者都属于交-直-交变频器，由整流器和逆变器两部分组成。由于负载一般都是感性的，它和电源之间必有无功功率传送，因此在中间的直流环节中，需要有缓冲无功功率的元件。如果采用大电容器来缓冲无功功率，则构成电压源型变频器；如采用大电抗器来缓冲无功功率，则构成电流源型变频器。电压型变频器和电流型变频器的区别仅在于中间直流环节滤波器的形式不同，但是这样一来，却造成两类变频器在性能上相当大的差异，主要表现列表比较如下：电压型变频器与电流型变频器的性能比较 1、储能元件：电压型变频器——电容器；电流型——电抗器。 2、输出波形的特点：电压形电压波形为矩形波电流波形近似正弦波；电流型变频器则为电流波形为矩形波电压波形为近似正弦波 3、回路构成上的特点，电压型有反馈二极管直流电源并联大容量电容（低阻抗电压源）；电流型无反馈二极管直流电源串联大电感（高阻抗电流源）电动机四象限运转容易。

4、特性上的特点，电压型为负载短路时产生过电流，开环电动机也可能稳定运转；电流型为负载短路时能抑制过电流，电动机运转不稳定需要反馈控制电流型逆变器采用自然换流的晶闸管作为功率开关，其直流侧电感比较昂贵，而且应用于双馈调速中，在过同步速时需要换流电路，在低转差频率的条件下性能也比较差；高压变频器的结构特征 1.1电流型变频器变频器的直流环节采用了电感元件而得名，其优点是具有四象限运行能力，能很方便地实现电机的制动功能。缺点是需要对逆变桥进行强迫换流，装置结构复杂，调整较为困难。另外，由于电网侧采用可控硅移相整流，故输入电流谐波较大，容量大时对电网会有一定的影响。 1.2电压型变频器由于在变频器的直流环节采用了电容元件而得名，其特点是不能进行四象限运行，当负载电动机需要制动时，需要另行安装制动电路。功率较大时，输出还需要增设正弦波滤波器。 1.3高低高变频器;采用升降压的办法，将低压或通用变频器应用在中、高压环境中而得名。原理是通过降压变压器，将电网

(整理)三相逆变器Matlab仿真.

三相无源电压型SPWM逆变器的构建及其MATLAB仿真 09 电气工程及其自动化邱迪摘要：本文简要介绍了三相无源电压型SPWM输出的逆变器的构建和工作方式及其MATLAB 仿真。关键词：三相逆变器正弦脉宽调制(SPWM)技术MATLAB仿真 Abstract: This paper introduces briefly the construction of 3-phase inverter which output SPWM wave and the MATLAB-based simulation. Key word:Three-phase inverter Sinusoidal Pulse Width Modulation Power electronic technology 1逆变器 1.1逆变器的概念逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。这是与整流相反的变换，因而称为逆变。[1] 1.2逆变器涉及的技术逆变器的构建应用了电力电子学科中的很多关键技术。电路中电流的可控流通断开的过程中应用了多种可控硅类型的电力电子器件；开关的控制过程应用了基于微处理器的现代控制技术；对于正弦波形的仿制过程应用了正弦波脉宽调制（SPWM）技术等等。 1.3逆变器的分类现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下： 1)按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。

2)按逆变器输出能量的去向，可分为有源逆变和无源逆变。 3)按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。 4)按逆变主开关器件的类型，可分为晶闸管逆变、晶体管逆变、场效应管逆变等等。 5)按输出稳定的参量，可分为电压型逆变和电流型逆变。 6)按输出电压或电流的波形，可分为正弦波输出逆变和非正弦波输出逆变。 7)按控制方式，可分为调频式(PFM)逆变和调脉宽式(PWM)逆变。[2] 2 三相逆变电路三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为120°交流电的一种逆变网络。图 1 三相逆变电路日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相交流电设备，就要求将直流电转变为特定要求的三相交流电以供使用。这就催生了三相逆变器的产生。

逆变器工作原理

逆变器电路原理分析 1、逆变器的定义逆变器是通过半导体功率开关的开通和关断作用，把直流电能转变成交流电能的一种变换装置，是整流变换的逆过程。车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或 KA7500芯片组成控制电路，其中第一部分电路的作用是将等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz－50kHz、220V左右的交流电；第二部分电路的作用则是利用桥式、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。高频升压逆变控制电路：（1）脚第一组放大器的同相输入端，检测输出电流，与3个电阻分压，当电流过大时，分压电阻上的电压超过（2）脚基准电压，（3）脚放大器输出端输出高电平，（3）脚为高电平时，电路进入保护状态。（2）脚为比较器的反相输入端，接（14）脚基准，作比较器的参考电压，外部输入端的控制信号可输入至脚（4）的截止时间控制端（也叫死区时间控制），与脚（1）、（2）、（15）、（16）误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。当13脚的输出模控制端接地时，可获得96%最大工作周期，而当(13)脚接制参考电压时，可获得48%最大工作周期。如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至之间，则附加的截止时间一定出现在输出上。（5）、（6）脚是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。（7）脚接地端，（8）、（11）脚是Q1和Q2内部开关管的集电极，在此电路中接电源，(9)、(10)脚为Q1、Q2的发射极，作开关管驱动输出端，接下图中 Q1与Q2外部放大电路。以驱动后极推挽电路。（12）脚电源端，(13）脚为输出控制端，接(14)脚基准电压时两路输出脉冲相差180方位，每路输出量大约200MA的驱动推挽或半桥式电路。(15)、脚第二组放大器的反相输入端，接基准电压，（16)脚同相输入端，检测电源电压。当电压过高超过（15)脚参考电压时，（3）脚输出高电平，电路进入保护状态。高频升压逆变电路及整流：这是一个推挽式拓扑逆变电路，当E1驱动脉冲驱动时，Q1导通，使VT3、VT6导通，VT7、VT8截止，此时电路进行正半周波形放大，变压器升压到次级，通过高频整流管

电压型逆变器电流型逆变器的区别

论文摘要：在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求，为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。下述问题涉及电流型逆变器内部结构，以串联二极管式电流型逆变器为讨论对象。对异步电动机的从逆变器元件的选择对电机参数的要求。串联二极管式电流型逆变器的品闸管和隔离二极管可以确定耐压值。可以看到，在电机漏感上减小的情况下，可以相应地降低功率半导体器件的耐压要求。另外，二极管换流阶段的持续时间可确定。为了减小换流时间以提高逆变器的运行频率，也要求降低电动机的总漏感上。因而，电流型逆变器要求异步电动机有尽可能小的漏感上。这一点正好与电压型逆变器对异步电动机的要求相反。在功率半导体器件耐压已知的情况下，应合理地选择电动机，以减小换流电容器的电容量。从电动机运行的安全可靠性对电动机材料的要求，电动机在电流型逆变器供电的运行过程中，由干每次换流在电压波形中产生尖峰。这个尖峰在数值上等于I,差加千正线电势波形之上。因此，电动机在运行过程中实际承受的最高电压，于电动机额定线电压的峰值。为了电动机安全地运行，应适当加强其绝缘。由于电流矩形波对电动机供电在电动机内造成谐波损耗，逆变器在高于50赫的情况下运行时，电动机的损坏也有所增加。为了不致因电机效率过低和温升过高造电动机过热而损坏，应适当降低电动机铜铁材料的电负荷。在运行频率较高的情况下，应注意降低电动机的机械损耗和铁耗。起动转矩和避免机振对电动机结构的要求。电动机低频起动时，起动转矩的平均值和转矩的波动率。起动转矩在某频率时具有最大值。它取决于电动机参数。当频率低于出现最大起动转矩的数值时，转矩的波动率急剧增加。因此，应根据运行要求和特性等决定最佳起动频率或电动机参数。此外，即使在逆变器对电动机供电的正常运行情况下，转矩波形中也含有六倍于逆变器输出频率的脉动转矩。为了避免这种脉动转矩造成的机械系统谐振，应使机械系统的谐振频率与逆变器运行频率范围的六倍相互错开。对于功率半导体器件的要求。在串联二极管式电流型逆变器中，在触发一个晶闸管，用电容电压关断另一晶闸管以后争由恒流对电容器反向充电。由于电容电压过零需要一段时间，这就保证被关断晶闸管有较长的承受反压的时间。如果说，电压型逆变器对于晶闸管元件的关断时间有较高的要求(郎要求使用快速晶闸管)，那末电流型逆变器由于承受反压的时间较长，因而可以使用普通晶闸管元件。在换流过程中以谐振造成了电压尖峰，因此要求晶闸管元件和隔离二雌有较高的耐压值。换流浪涌电压吸收回路。在正弦电势波形上迭加的尖峰电压，是由于换流过程中电动机释放漏感贮能所产生的。特别是在运行频率较高的场合，在为了缩短换流时间而选择较小的换流电容值的情况下，换流浪涌过电压就更加严重。浪涌电压将直接威胁功率半导体器件和电动机的安全运行。为了减小这种影响，可以在逆变器输出端，与负载电动机并联一个换流浪涌电压吸收回路(也称为电压箝位器)，如采用电压箝位器以后，逆变器的输出电压和输出电流波形如逆变器输出电压的尖峰可以限制在正弦电势峰值的(11~12)倍以内。有源逆变器型式，可以使箝位电压保持一定。逆变器运行的可靠性问题。在逆变器的直流侧设有乎波大电感上，在电流闭环的作用下，可以有效地限制故障电流，即使在逆变器换流失败或短路的情况下，也不会造成大电流而损坏元件，因此，电流型逆变器的卫作是可靠的。能够实现电能再生。在电动机降频减速时，系统能自动地运行于再生状态，可把机械能有效地转变为电能，并缩短电动机的减速时间。此时，逆变器与整流器直流侧电压的极性反号，而电流的流向保持不变，功率由电动机经逆变器和整流器流向交流电源，实现再生制动。因此，电流型逆变器能够方便地实现四象限运行，其动态特性好，容易满足快速及可逆系统的要求。使用电流型逆变器除了用于要求电变频调速的系统以外，近年来在下述两个方面受到较大的关注。(1)用于泵、风机、增压机等机械的节能。过去这些机械常用恒频的交流电机拖动，在流量、压力要求变化时，用调节阀门的蘐芸方法以满足要求。这样，就白白地浪费了大量的电能。电流型逆变器因有许

正弦波逆变器设计

正弦波逆变器逆变主电路介绍主电路及其仿真波形图1主电路的仿真原理图图是输出电压的波形和输出电感电流的波形。上部分为输出电压波形，下面为电感电流波形。图输出电压和输出电感电流的波形图为通过三角载波与正弦基波比较输出的驱动信号，从上到下分别为S1、S3、S2、S4的驱动信号，从图中可以看出和理论分析的HPWM调制方式的开关管的工作波形向一致。图开关管波形从图的放大的图形可以看出，四个开关管工作在正半周期，S1和S3工作在互补的调制状态，S4工作在常导通状态，S2截止；在负半周期，S2和S4工作在互补的调制状态，S3工作在常导通状态，S1截止。图放大的开关管波形图为主电路工作模态的仿真波形，图中从上到下分别为C3的电压波形、C1的电压波形、S3开关管的驱动波形，S1的驱动波形。从图中可以看出在S1关断的瞬间，辅助电容的电压开始上升，完成充电过程，同时S3上的辅助电容完成放电过程，S3开通。图工作模态仿真波形图为开关管的驱动电压波形和电感电流波形图，图中从上到下分别为电感电流波形、S3驱动波形、S1驱动波形。从图中可以看出当S1关断瞬间到S3开通的瞬间，电感电流为一恒值，S3开通后，电感电流不断下降到S3关断时的最小值，然后到S1开通之前仍然为一恒值，直到S1开通，重复以上过程。根据以上结论可以看出仿真分析状态和前面的理论分析完全符合。图开关管的驱动电压波形和电感电流波形 2 滤波环节参数设计与仿真分析输出滤波电感和电容的选取对逆变电源而言，由于逆变电路输出电压波形谐波含量较高，为获得良好的

正弦波形，必须设计良好的LC 滤波器来消除开关频率附近的高次谐波。滤波电容C f 是滤除高次谐波，保证输出电压的THD 满足要求。C f 越大，则THD 小，但是C f 不断的增大，意味着无功电流也随之增加，从而增加了逆变电源的电容容量，同时会导致逆变电源系统体积重量增加，同时电容太大，充放电时间也延长，对输出波形也会产生一定的影响。逆变桥输出调制波形中的高次谐波主要降在滤波电感的两端，所以L 的大小关系到输出波形的质量。要保证输出的谐波含量较低，滤波电感的感值不能太小。增加滤波器电感量可以更好地抑制低次谐波，但是电感量的增加带来体积重量的加大。不仅如此，滤波电感的大小还影响逆变器的动态特性。滤波电感越大，电感电流变化越慢，动态时间越长，波形畸变越严重。而减小滤波电感，可以改善电路的动态性能，则使得输出电流的开关纹波加大，必然增大磁滞损耗，波形也会变差。综合以上的分析，在LC 滤波器的参数设计时应综合考虑。本文设计的LC 滤波器如图中所示，电感的电抗2L X L fL ωπ==,L X 随频率的升高而增大。电容的电抗为 112C X C fC ωπ==，C X 随频率的升高而减小。1L C ωω=所对应的频率为谐振频率c f ，即1c f =。设逆变器输出电压的基波频率为0f ，开关频率为s f ，则有0f =c f =s f 。由于0f =c f ，故 001L C ωω=，电感对基波信号的阻抗小，电容对基波分流信号很小，即基波器允许基波信号通过。由于c f =s f ，故1s s L C ωω?，电感对开关频率分量阻抗很大，电容对开关频率分量分流很大，即滤波器不允许开关频率分量通过，更不允许它的高次谐波分量通过。则该滤波器可以满足滤波要求。由于采用了高频开关技术，输出正弦波的谐波分量主要集中在开关电源附近，因此谐振频率可以选得较高。设1 ρ=，而谐振频率
