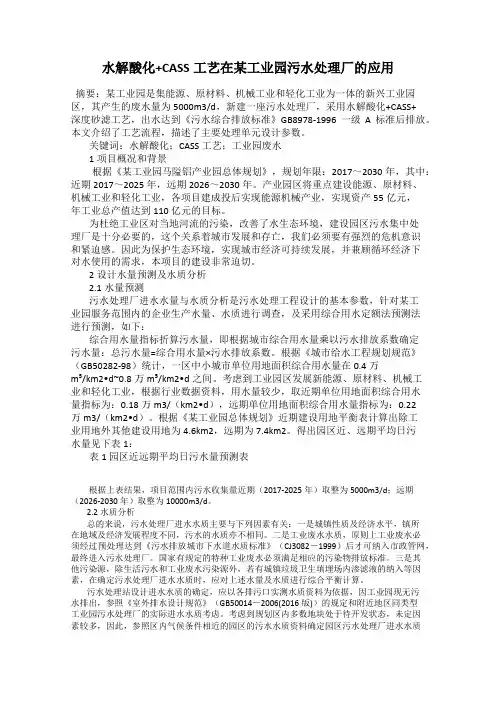

水解酸化_CASS工艺在工业园区污水处理厂的应用
污水处理厂工艺流程图
污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水 生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理 sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理. 一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理. 二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用. 各个处理构筑物的能耗分析 1.污水提升泵房 进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关. 2.沉砂池 沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统. 3.初次沉淀池 初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设
污水处理厂工艺流程
污水处理厂工艺流程 污水进入厂区先通过1.截流井（让厂能处理的污水进入厂区进行处理）进入2.粗格栅（打捞较大的渣滓）到3.污水泵（提升污水的高度）到4.细格栅（打捞较小的渣滓）到5.沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到6.生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入7.终沉池（排除剩余污泥和回流污泥）进入8.D型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线9.消毒（杀灭水中的大肠杆菌）然后10.出水 生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理. 一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理. 二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理. 三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用. 各个处理构筑物的能耗分析 1.污水提升泵房 进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关. 2.沉砂池 沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池. 沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统. 3.初次沉淀池 初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑
沉淀池及水解酸化池设计参数
沉淀池及水解酸化池设计参数 沉淀池设计参数： 平流沉淀池：按表面负荷进行设计，按水平流速进行核算。水平流速为5~7 mm/s。表面负荷：给水自然沉淀0.4~0.6m3/m2.h；混凝后沉淀1.0~2.2m3/m2.h；城市污水1.5~3. 0m3/m2.h。有效水深一般为2~4m，长宽比为3~5，长深比8~12。进出水口均设置挡板，挡板高出池内水面0.1~0.2m，挡板据进水口0.5~1.0m；距出水口0.25~0.5m。挡板淹没深度：进口0.5~1.0m(约为池深5/6左右)；出口处为0.3~0.4m。 竖流式沉淀池：池直径=4~7m，不宜大于8m，池直径与有效水深之比≤3。上流速度为0. 3~0.5 mm/s；中心管下流速度＜30 mm/s。喇叭口直径及高度为中心管直径的1.35倍；反射板直径为喇叭口直径的1.3倍，中心管底与反射板间缝隙高度为0.25~0.50m；反射板表面与水平面的夹角为17°，板底距泥面至少0.3m；排泥管下端距池底≤0.2m，管上端超出水面0.4m。浮渣挡板距集水槽0.25~0.5m，板上端超出水面0.1~0.15m，淹没深度为0.3~0.4m。 斜管沉淀池超高0.3~0.5m，清水区保护高度为1.0 m，缓冲层高度为0.7~1.0m，斜管沉淀池表面负荷2~4m3/m2.h为宜。沉淀时间1.5~4h。 水解酸化池设计参数： 水解酸化池放弃了厌氧反应中甲烷发酵阶段，利用水解和产酸菌的反应，将不溶性有机物水解成溶解性有机物，减轻后续处理构筑物的负荷，使污泥与污水同时得到处理，可以取消污泥消化。在整个水解酸化过程中，80%以上的进水悬浮物水解成可溶性物质，将大分子降解为小分子，不仅是难降解的大分子物质得到降解，而且出水BOD5/COD比值提高，降低了后续生物处理的需氧量和曝气时间。 水解反应器对水质和水温变化适应能力较强，水解-好氧生物处理工艺效率高，能耗低，投资少，运行费低，简单易行。 水解反应器设计是以水力负荷为控制参数，有机负荷只作为参考指标。水解反应池内溶解氧应为零，反应器形式可采用悬浮型生物反应器（如UASB）或附着型生物反应器。 名称参数 水力负荷0.5~2.5m3/m2 有机负荷 1.95~8.8kgCOD/m3.d 停留时间2~8h
污水处理厂的工艺流程设计
目录 设计任务书 2 第一章环境条件 4 第二章设计说明书 5 第三章污水厂工艺设计及计算 7 第一节格栅 7 第二节推流式曝气池 9 第三节沉淀池 11 第四节混凝絮凝池 14 第五节气浮池 15 第六节污泥浓缩池 17 第七节脱水机房 19 第八节其他 19 第四章水头损失 21 第五章总结与参考文献 22
设计任务书 1 设计任务： 某化工区2.5万m3/d污水处理厂设计 2 任务的提出及目的，要求： 2.1 任务的提出及目的： 随着经济飞速发展，人民生活水平的提高，对生态环境的要求日益提高，要求越来越多的污水处理后达标排放。在全国乃至世界范围内，正在兴建及待建的污水厂也日益增多。有学者曾根据日处理污水量将污水处理厂分为大、中、小三种规模：日处理量大于10万m3为大型处理厂，1-10m3万为中型污水处理厂，小于1万m3的为小型污水处理厂。近年来，大型污水处理厂建设数量相对减少，而中小型污水厂则越来越多。如何搞好中、小型污水处理厂，特别是小型污水厂，是近几年许多专家和工程技术人员比较关注的问题。 根据所确定的工艺和计算结果，绘制污水处理厂总平面布置图，高程图，工艺流程图。 2.2 要求： 2.2.1 方案选择合理，确保污水经处理后的排放水质达到国家排放标准 2.2.2 所选厂址必须符合当地的规划要求，参数选取与计算准确 2.2.3 全图布置分区合理，功能明确；厂前区，污水处理区污泥处理区条块分割清楚。延流程方向依次布置处理构筑物，水流创通。厂前区布置在上风向并用绿化隔离带与生产区隔离，以尽量减少对厂前区的影响，改善厂前区的工作环境。 2.2.4 构筑物的布置应给厂区工艺管线和其他管线设有余地，一般情况下，构筑物外墙距道路边不小于6米。 2.2.5 厂区设置地坪标高尽量考虑土方平衡，减少工程造价，同时满足防洪排涝要求。 2.2.6 水力高程设计一般考虑一次提升，利用重力依次流经各个构筑物，配水管的设计需优化，以尽量减少水头损失，节约运行费用， 2.2.7 设计中应该避免磷的再次产生，一般不主张采用重力浓缩池，而是采用机械浓缩脱水的方式，随时将排出的污泥进行处理。 2.2.8 所选设备质优、可靠、易于操作。并且设计必须考虑到方便以后厂区的改造。 2.2.7 附有平面图，高程图各一份。 3 设计基础资料： 该区为A市重要的工业及化工区，化工业门类比较齐全，主要为石油化工类，并规模较大，具有的化工厂目前为十多家，每天排出生活污水量8000m3左右，工业废水量为18000m3，污水BOD、COD、SS、酸、碱、硫化物、石油、苯等浓度较高，若未经处理处理直接排海，将会对生态环境造成重大影响，根据化工区规划，必须建设一座污水处理厂。 3.1 水量 最大时水量：1042m3/h 总设计规模为25000m3/d。(远期设计规模为：100000 m3/d)
污水处理厂工艺流程范本
第二部分 污水处理厂 一、工艺流程 典型的城市污水处理工艺流程主要包括机械处理、生化处理、污泥处理等工段，如图1。由机械处理以及生化处理构成的系统属于二级处理系统，其BOD5和SS去除率可达到9 0%～98%。处理效果介于一级和二级处理之间的一般称为强化一级处理、一级半处理或不完全二级处理，主要有高负荷生物处理法和化学法两大类，BOD5去除率可达到45%～75%。具有生物除磷脱氮功能的二级处理系统通常称为深度二级处理。为了去除特定的物质，在二级处理之后设置的处理系统属三级处理，例如化学除磷、絮凝过滤、活性炭吸附等。 机械处理工段 机械（一级）处理工段包括格栅、污水提升泵房、沉砂池、初沉池等构筑物，以去除粗大颗粒和悬浮物为目的，处理的原理在于通过物理法实现固液分离，将污染物从污水中分离，这是普遍采用的污水处理方式。机械（一级）处理是所有污水处理工艺流程必备工程（尽管有时有些工艺流程省去初沉池），城市污水一级处理BOD5和SS的典型去除率分别为25%和50%。
生化处理工段 生化处理是整个污水处理过程的核心，因此我们称污水处理工艺是特指这部分，如氧化沟法、SBR法、A/O法等。污水生化处理属于二级处理，以去除不可沉悬浮物和溶解性可生物降解有机物为主要目的。目前大多数城市污水处理厂都采用活性污泥法。生化处理的原理是通过生物作用，尤其是微生物的作用，完成有机物的分解和生物体的合成，将有机污染物转变成无害的气体产物（CO2）、液体产物（水）以及富含有机物的固体产物（微生物群体或称生物污泥）；多余的生物污泥在沉淀池中经沉淀固液分离，从净化后的污水中除去。污泥处理工段 生化处理工段的污泥，先到污泥泵房，部分污泥回流至生化处理工段，另一部分污泥（剩余污泥）用污泥泵快速输入到污泥浓缩池。污泥浓缩池浓缩一定时间后，上清液回流到污水提升泵房的集水池；浓缩后的污泥再回到另一格污泥调节池，用污泥泵提升到污泥脱水机房。污泥在脱水机房脱水后，制成泥饼外运。 格栅
城市污水处理工艺流程
城市污水处理工艺流程 曝气生物滤池 工艺简介 曝气生物滤池(Biological Aeration Filtration)，就是在生物滤池处理装置中设置填料，通过人为供氧，使填料上生长大量的微生物。曝气生物滤池由滤床、布气装置、布水装置、排水装置等组成。曝气装置采用配套专用曝气头，产生的中小气泡经填料反复切割，达到接近微控曝气的效果。由于反应池内污泥浓度高，处理设施紧凑，可大大节省占地面积，减少反应时间。 工艺流程 工艺特点 ①克服了污泥膨胀，处理效果稳定，运行管理简单。②改变了传统的高负荷生物滤池自然通风的供气方式，人为供氧，强化处理效果，出水水质提高。③耐冲击负荷能力强，特别适合于工业废水所占比例越来越高的现代城市污水处理。 ④生物填料对空气有相互切割作用，可以明显提高氧气利用率。⑤根据需要可以组合成具有生物除磷脱氮功能的A2/O工艺。⑥采用中小气泡专用曝气头，杜绝了微孔曝气头容易堵塞、破裂的缺陷。⑦采用北京桑德环保产业集团开发的特种生物填料，污泥浓度高，处理设施紧凑，占地面积小。 应用范围
中、小型城市污水处理厂 城市污水SPR除磷工艺 工艺简介 水体富营养化主要原因是人类向水体排放了大量的氨氮和磷，磷更是水体富营养化的最主要因素。纵观国内污水处理厂，除磷技术一直是困扰污水处理厂运行的难题。传统的物化除磷技术需要大量的药剂，具有运行成本高，污泥产量大的缺点；前置厌氧的生物除磷工艺具有运行费用低的优点，但是由于完全依赖于微生物的摄磷、释磷作用，难以达到国家污水综合排放的要求。当考虑中水回用时，则更难以达到要求。为此，我公司在现有的物化除磷与生化除磷的技术基础上，结合我公司的实际工程经验，开发出了城市污水深度除磷技术—SPR除磷工艺。该工艺以厌氧生物除磷机理为主要技术依托，采用SPR除磷工艺，通过强化厌氧释磷，并辅以物化沉淀去除释放磷的方法，达到整个生化处理系统的除磷要求。 工艺流程 工艺特点 ①除磷效果好，较传统的前置厌氧除磷的释磷效果增大10倍以上，回流污泥的摄磷能力也可以提高很多倍。②运行稳定可*，在进水TP 7mg/L的条件下，
污水处理厂工艺流程图
污水处理工艺流程图 污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水 生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运 主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。 污水处理 sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等. 现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理. 一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理. 二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD 物质).去除率可达90%以上.使有机污染物达到排放标准. 三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.
水解酸化池设计
水解酸化池 1. 某污水厂总设计规模为20万m 3/d ，污水处理厂的进水水质如下表： 污水处理厂的进水水质1-1 污水能否进行生化处理，尤其是否适用于生物脱氮除磷工艺，取决于污水中各种营养成分的含量及其比例能否满足生物生长需要，因此必须分析相关的进水指标。 表1-2 污水厂污水营养物比值 BOD /COD BOD i. BOD 5 /COD cr 比值 污水BOD 5 /COD cr 值是判定污水可生化性的最简便易行和最常用的方法。根据工程经验，一般认为BOD 5 /COD cr ＞0.45可生化性较好，BOD 5 /COD cr ＜0.3较难生化，BOD 5 /COD cr ＜0.25不易生化。 本项目BOD 5 /COD cr =0.28，可见其生化性较难。
ii.BOD5 /TN比值 BOD5 /TN比值是判别能否有效脱氮的重要指标。理论方面，BOD5 /TN ≥2.86就能进行脱氮；工程经验方面，BOD5 /TN≥4.0才能有效脱氮。 本项目BOD5 /TN =3.11，可见其能进行脱氮。 iii.BOD5 /TP比值 进水中的BOD5是作为营养物供聚磷菌活动的基质，故BOD5/TP是衡量能否达到除磷的重要指标，在污水中BOD5 /TP之比为17及以上时，取得良好的除磷效果。 本项目BOD5 /TP =28，可见其能达到良好的除磷效果。 1.水解酸化池工艺的确定 针对本工程项目的特点需对预处理工艺有如下要求： 1)进水的COD高，BOD5/CODcr较低，污水的可生化性较难，选择工艺时 应进一步提高污水的可生化性，确保出水水质； 2)本工程将接入大量工业废水（占城市污水量的70%），同时大部分工业废 水为纺织印染废水，选择预处理工艺时，应综合考虑色度的去除； 3)预处理工艺应尽可能节省：基建投资、能耗和运行费用； 因此，通过本工程可研，在好氧生物反应池前增加水解酸化池预处理工艺，目的：a)改善进水水质，提高BOD5 /CODcr；b)印染废水中污染物绝大多数属于芳香烃化合物，利用厌氧菌可对该类化合物开环，达到较好的脱色目的；c) 采用水解-活性污泥法与传统的活性污泥相比，其基建投资、能耗和运行费用可分别节省30%左右。
污水处理厂自控完整系统工艺介绍
污水处理厂自控系统工艺介绍 污水处理厂位于市区或市郊，出水排入河流，水质达到国家一级排放标准。 工程采用水解－AICS处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入AICS进行好氧处理，出水达标提升排入河流。AICS反应器为改进SBR的一种。其工艺流程如下图1所示：矚慫润厲钐瘗睞枥庑赖。 污水处理厂自控系统设计的原则 从污水处理厂的工艺流程可以看出，主要工艺AICS反应器是改进SBR的一种，需要周期运行，AICS反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动设备支持，大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确运行操作至关重要。而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优化程度越高，整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺中的重要性。聞創沟燴鐺險爱氇谴净。 为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂的理念融入到自控系统设计当中，本自控系统设计遵循以下原则：先进合理、安全可靠、经济实惠、开放灵活。残骛楼諍锩瀨濟溆塹籟。
自控系统的构建 污水处理厂的自控系统是由现场仪表和执行机构、信号采集控制和人机界面（监控）设备三部分组成。自控系统的构建主要是指三部分系统形式和设备的选择。本执行机构主要是根据工艺的要求由工艺专业确定，预留自控系统的接口，仪表的选择将在后面的部分进行描述。信号采集控制部分主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。酽锕极額閉镇桧猪訣锥。 1、基本系统的选择 目前用于污水处理厂自控系统的基本形式主要有三种DCS系统、现场总线系统和基于PC控制的系统。从规模来看三种系统所适用的规模是不同。DCS系统和现场总线系统一般适用于控制点比较多而且厂区规模比较大的系统，基于PC的控制则用于小型而且控制点比较集中的控制系统。彈贸摄尔霁毙攬砖卤庑。 基于PC的控制系统属于高度集成的控制系统，其人机界面和信号采集控制可能都处于同一个机器内，受机器性能和容量的限制，本工程厂区比较大，控制点较多，因此采用基于PC的控制系统是不太合适的。謀荞抟箧飆鐸怼类蒋薔。
(工艺技术)污水处理厂工艺
污水处理厂工艺 污水处理厂工艺的选择，直接关系到一个地区污水处理的效果，关系到整个地区的可持续发展和环境建设。处理厂工艺是指在达到所要求的处理程度的前提下，污水处理各单元的有机组合。而污水处理厂工艺的选择，直接关系到建设费用和运行费用的多少、处理效果的好坏、占地面积的大小、管理上的方便与否等关键问题。因此，在进行污水处理厂设计时，必须做好工艺流程的比较，以确定最佳方案。 1?污水处理级别的确定 选择污水处理工艺流程时首先应按受纳水体的性质确定出水水质要求，并依此确定处理级别，排水应达到国家 排放标准(GB8978- 1996)。设市城市和重点流域及水资源保护区的建制镇必须建设二级污水处理设施；受纳水体为封闭或半封闭水体时，为防治富营养化，城市污水应进行二级强化处理，增强除磷脱氮的效果；非重点流域和非水源保护区的建制镇，根据当地的经济条件和水污染控制要求，可先行一级强化处理，分期实现二级处 理。 2. 工艺流程选择应考虑的因素 2.1技术因素 处理规模；进水水质特性，重点考虑有机物负荷、氮磷含量；出水水质要求，重点考虑对氮磷的要求以及回用 要求；各种污染物的去除率；气候等自然条件，北方地区应考虑低温条件下稳定运行；污泥的特性和用途。 2.1经济因素 批准的占地面积，征地价格；基建投资；运行成本；自动化水平，操作难易程度，当地运行管理能力。 3. 工艺流程选择的原则 保证出水水质达到要求；处理效果稳定，技术成熟可靠、先进适用；降低基建投资和运行费用，节省电耗；减 小占地面积；运行管理方便，运转灵活；污泥需达到稳定；适应当地的具体情况；可积极稳妥地选用污水处理新技术。 4. 处理工艺 4.1 一级强化处理工艺 一级强化处理，应根据城市污水处理设施建设的规划要求和建设规模，选用物化强化处理法、水解好氧法前段 AB法前段工艺、工艺、高负荷活性污泥法等技术。
污水处理厂的工艺流程
Generated by Foxit PDF Creator ? Foxit Software https://www.360docs.net/doc/673398151.html, For evaluation only.
污水处理厂的工艺流程 现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。 一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准。一级处理属于二级处理的预处理。 二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准。 三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂率法，活性炭吸附法，离子交换法和电渗分析法等。 整个过程为通过粗格删的原污水经过污水提升泵提升后，经过格删或者筛率器，之后进入沉砂池，经过砂水分离的污水进入初次沉淀池，以上为一级处理(即物理处理)，初沉池的出水进入生物处理设备，有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池，二沉池的出水经过消毒排放或者进入三级处理，一级处理结束到此为二级处理，三级处理包括生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法。 二沉池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。 以上是污水处理厂处理工艺的基本流程，流程图见下页图一。 二．各个处理构筑物的能耗分析 1．污水提升泵房 进入污水处理厂的污水经过粗格删进入污水提升泵房，之后被污水泵提升至沉砂池的前池。水泵运行要消耗大量的能量，占污水厂运行总能耗相当大的比例，这与污水流量和要提升的扬程有关。 2．沉砂池 沉砂池的功能是去除比重较大的无机颗粒。沉砂池一般设于泵站前、倒虹管前，以便减轻无机颗粒对水泵、管道的磨损；也可设于初沉池前，以减轻沉淀池负荷及改善污泥处理构筑物的处理条件。常用的沉砂池有平流沉砂池、曝气沉砂池、多尔沉砂池和钟式沉砂池。 沉砂池中需要能量供应的主要是砂水分离器和吸砂机，以及曝气沉砂池的曝气系统，多尔沉砂池和钟式沉砂池的动力系统。 3．初次沉淀池 初次沉淀池是一级污水处理厂的主题处理构筑物，或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面。处理的对象是SS和部分BOD5，可改善生物处理构筑物的运行条件并降低其BOD5负荷。初沉池包括平流沉淀池，辐流沉淀池和竖流沉淀池。 初沉池的主要能耗设备是排泥装置，比如链带式刮泥机，刮泥撇渣机，吸泥泵等，但由于排泥周期的影响，初沉池的能耗是比较低的。 图一城市污水处理典型流程
水解酸化池设计计算书
水构筑物课程设计 课程设计计算说明书 专业： _____ 环境工程 _________ 班级：环工1211 ________ 题目： _____ 水解酸化池 _______ 指导教师：黄勇/刘忻 姓名： _______ 姚亚婷_________ 学号：1220103136 _________ 2015年1月3日
环境科学与工程学院 目录 1.1水解池的容积 (1) 1.2水解池上升流速校核 (1) 1.3配水方式 (2) 1.4堰的设计 (2) 1.4.1 堰长设计 (2) 1.4.2 出水堰的形式及尺寸 (2) 1.4.3 堰上水头h1 (3) 1.4.4 集水水槽宽B (3) 1.4.5 集水槽深度 (3) 1.5进水管设计 (4) 1.6出水管设计 (4) 1.7污泥回流泵设计计算 (5)
水解酸化池设计计算 1.1水解池的容积 水解池的容积V V K z QHRT 式中：V ——水解池容积，m3; K z——总变化系数，1.5； Q ---- 设计流量，Q=130m3/h; HRT ——水力停留时间，设为6h； 则水解酸化池容积为V K Z QHRT =1.5*130*6=1170m3， 水解池，分为2格，设每格水解酸化池长18米，每格的宽为6.5m， 设备中有效水深高度为5m,则每格水解池容积为18*6.5*5=585m3 设超高为0.5m，则总高为5.5m 1.2水解池上升流速校核 已知反应器高度为：H=5.5m;反应器的高度与上升流速之间的关系如下： Q V H
式中： A HRTA HRT 上升流速（m/h）； Q 设计流量，m3/h ； V 水解池容积，m3； A 反应器表面积，m2; HRT——水力停留时间，h,取6h； 则v=5.5/6=0.92(m/h) 水解反应器的上升流速0.5 ~1.8m/ h ,符合设计要求 1.3配水方式 采用总管进水，管径为DN100，池底分支式配水，支管为DN50，支管上均匀排布小孔为出水口，支管距离池底200mm，均匀布置在池底，位于所服务面积的中心。 1.4堰的设计1.4.1堰长设计 取出水堰负荷q' =1.5L/(sm)(根据《城市污水厂处理设施设计计算》P377中记载：取出水堰负荷不宜大于1.7L/(s m))。 式中：L——堰长m； q 出水堰负荷，L/(s m)，取1.5L/(s m)； Q'--- 设计流量，每格流量为0.018m3/s; 则L Q -M0 12m，取堰长L 12m。
