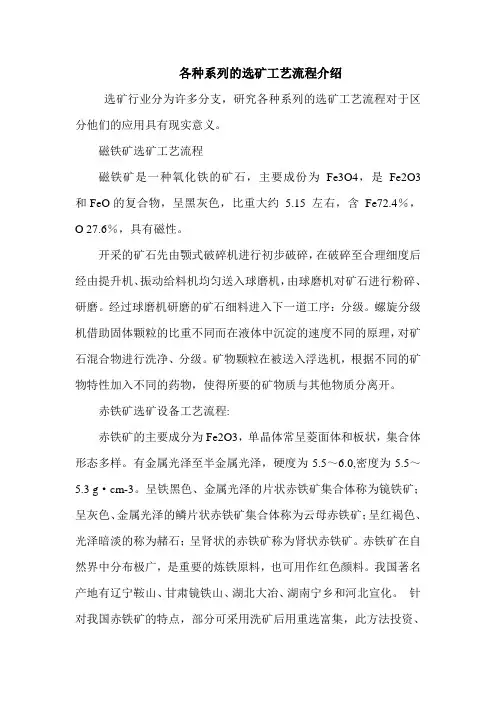

各种系列的选矿工艺流程介绍

选矿行业分为许多分支，研究各种系列的选矿工艺流程对于区分他们的应用具有现实意义。

磁铁矿选矿工艺流程

磁铁矿是一种氧化铁的矿石，主要成份为Fe3O4，是Fe2O3和 FeO 的复合物，呈黑灰色，比重大约 5.15左右，含Fe72.4％，O 27.6％，具有磁性。

开采的矿石先由颚式破碎机进行初步破碎，在破碎至合理细度后经由提升机、振动给料机均匀送入球磨机，由球磨机对矿石进行粉碎、研磨。经过球磨机研磨的矿石细料进入下一道工序：分级。螺旋分级机借助固体颗粒的比重不同而在液体中沉淀的速度不同的原理，对矿石混合物进行洗净、分级。矿物颗粒在被送入浮选机，根据不同的矿物特性加入不同的药物，使得所要的矿物质与其他物质分离开。

赤铁矿选矿设备工艺流程:

赤铁矿的主要成分为Fe2O3，单晶体常呈菱面体和板状，集合体形态多样。有金属光泽至半金属光泽，硬度为5.5～6.0,密度为5.5～5.3 g·cm-3。呈铁黑色、金属光泽的片状赤铁矿集合体称为镜铁矿；呈灰色、金属光泽的鳞片状赤铁矿集合体称为云母赤铁矿；呈红褐色、光泽暗淡的称为赭石；呈肾状的赤铁矿称为肾状赤铁矿。赤铁矿在自然界中分布极广，是重要的炼铁原料，也可用作红色颜料。我国著名产地有辽宁鞍山、甘肃镜铁山、湖北大冶、湖南宁乡和河北宣化。针对我国赤铁矿的特点，部分可采用洗矿后用重选富集，此方法投资、

用电负荷较小，05年以来新建的中小型选场很多。对难选的矿石，一般先采用磁化焙烧、磁选、浮选。对原有选场品位较低的，我公司可代为配置精矿再磨反浮选脱硅设备，使铁精粉的品位提高达标。可提供用户选场供新用户考察，代为用户设计、配套、调试生产。铁闪锌矿的浮选流程

对于含铁闪锌矿的多金属硫化矿的浮选，一般有3种流程结构可

供选择，即混合浮选、优先浮选和等可浮流程。

混合浮选包括全混合浮选和部分混合浮选。全混合浮选是先全浮选铜、铅、锌、硫，然后再分选为单一的精矿。部分混合浮选是先铜铅锌混合浮选，再选硫；或者优先选铜铅，再锌硫混合浮选，随后再

分离浮选，其选别指标往往取决于锌与硫分选的优劣程度。

优先浮选即首先浮选铜、铅，再选锌，最后选硫的依次浮选流程。从浮选工艺的观点看，优先浮选较混合浮选更为有利。优先浮选时，磨矿后，表面新鲜的黄铁矿可得到有效的抑制。倘若是混合浮选，锌矿物和黄铁矿表面均吸附有捕收剂和活化剂，在锌硫分离浮选时，若要很好地抑制黄铁矿，就必须除去其表面的捕收剂，这比使表面新鲜的黄铁矿受到抑制更加困难。所以，优先浮选比混合浮选更有利于锌和硫化铁矿物的分选。在很多时候，铁闪锌矿浮选的实质，也就是铁

闪锌矿与黄铁矿或者磁黄铁矿的分离问题。

但在实际生产中，须根据具体的矿石性质决定采取哪种流程。分细粒级的锌矿物根本无法回收而损失到尾矿中；加大捕收剂用量强拉，又使得一部分可浮性极强的黄铁矿上浮，在锌回路中造成黄铁矿

的恶性循环，影响锌硫分离；而且，全优先浮选流程只能在酸性介质

中而无法在碱性介质中回收硫。

西北某铅锌矿原矿含铅4.03%、锌7.45%、硫19.30%，锌矿物主要为铁闪锌矿，其中含铁8.4%~ 26.2%（平均11.3%）。采用锌硫优先浮选和锌硫混合浮选流程对铁闪锌矿与硫化铁矿物的分选进行对比试验，发现优先浮选获得的锌选矿指标优于混合浮选的指标。

4.1铁闪锌矿的可浮性与粒度的关系

铁闪锌矿的可浮性与其粒度大小有很大的关系。我们对不同粒级的都龙铁闪锌矿单矿物的可浮性进行了研究，浮选时间为12 min，不加任何浮选药剂，试验结果见表2。由表2可知，铁闪锌矿粒度过

粗或者过细，其可浮性都很差。 4.2粗粒铁闪锌矿的危害铁闪锌矿粒度太粗主要存在以下3个方面的危害。

(1) 除了造成锌、铟的损失（如广西大厂车河选矿厂原损失在锌硫混选尾矿中的锌金属90.91%集中在大于 0.25 mm粒级中3］

正常操作，混选所用的过量黄药和2号油等大部分随泡沫进入锌硫分离作业，造成分离作业泡沫相当粘，使铁闪锌矿与磁黄铁矿之间的浮选性能差别遭到破坏，给锌硫分离带来困难，脉石矿物也因为泡沫粘

而夹杂进入锌精矿。

(2) 由于硫化矿的密度与锡石的接近，粗粒硫化矿进入后续重选作业后，与细粒锡石混杂在一起，使摇床分带不清，无法截取锡石精矿，影响锡石的回收率。都龙的锡石回收率还不到40%。(3) 粗粒容

易沉淀、累积在浮选槽内，使浮选作业无法正常进行，甚至烧坏电机，因而不得不加大水量、降低浮选浓度，这又导致药剂用量、水量等生产成本的大幅度增加。车河选厂仅锌硫混选和锌硫分离作业，2号油用量高达400 g/t，硫酸4 000 g/t，黄药290 g/t；如果矿物粒度降至-0.25 mm，则黄药用量可降至100 g/t，2号油可降至100 g/t吨，硫酸可降至1 000 g/t，全年至少可以节省药剂费用200万元。 4.3提高

分级效率的重要性4］

目前许多选矿厂采用的螺旋分级机不能满足多金属硫化矿分级的要求，因为螺旋分级机主要是按密度分级，粒度是一个相对次要的因素，而硫化矿多是重矿物，很难在螺旋分级机中按各自的粒度分级。大厂螺旋分级机溢流中大于0.25 mm的产率占15.68%，

小于0.25 mm的产率占61.37%，造成硫化矿欠磨、过磨。因此，采用高频细筛等高效分级设备，提高分级效率是非常重要的。钛磁铁矿选矿方法

钒钛磁铁矿：这是我国钛铁矿岩矿床的主要矿石类型。根据攀枝花矿山公司的选华宏究和生产实践，其钛铁矿精矿的选矿是在对钒钛磁铁矿石经一段磨矿

（-0.4mm），一粗、一精、一扫的磁选流程磁选出磁铁矿精矿（Fe51％～52％，TiO212.6％～13.4％，V2O50.5％～0.6％）之后的磁尾（矿）进行。磁尾矿（含TiO27％～9％）中粒状和部分片晶状钛铁矿精矿的选矿方法工艺流程如图所示。钒钛磁铁矿石以Fe与Ti形式致密共生赋存在钛磁铁矿中的TiO2（约占攀西地区TiO2总储

量的53％），由于赋存状态、粒度，以及在高炉冶炼绝大部分没有被还原而以TiO2形式进入炉渣的化学反应特性等因素，目前还难以用机械选矿方法回收利用。但是，随着攀枝花钢铁研究所和北京钢铁研究总院对钛磁铁矿的铁、钛、钒综合回收而对冶炼工艺和技术的改进与提高，现已基本上打通流程，取得了积极的成果。此外，还开展了还原磨选制取铁粉和综合回收钒钛的试验。其流程是：

钒钛铁精矿——铁粉燧道窑碳还原——V2O5

破碎磨矿——富钒钛料—湿法分离——重磁选分离- TiO2

钛铁矿、金红石砂矿：这是我国目前生产钛铁矿和金红石精矿的主要矿石类型。根据海南中兴精细陶瓷微粉总厂和海南省冶金工业总公司所属沙老、南港、清澜(铺前)、乌场（保定）4个国有钛（砂）矿的生产实践，其钛铁矿、金红石、锆石、独居石砂矿的采矿、选矿工艺流程和各种精矿的技术指标如图3.5.10。采矿的回采率＞95％，贫化率＜5％，选矿的总回收率达80%～85％。

为了提高资源的利用率和经济效益，减少中矿、尾矿的积压和对环境的污染，广州有色金属研究院曾专题研究了“海南岛海滨砂矿难选中矿钛元素赋存状态及综合回收途径”（第三届全国矿产资源综合利用学术会议论文集，1990年）。该研究、试验表明：①钛元素主要赋存在以Ti4+与Fe2+呈类质同象置换而形成的钛-铁矿系列中；其中钛铁矿（含TiO252％～54％）和富铁钛铁矿（含TiO246％）所占的比例达66.2％，其次是富钛钛铁矿（含TiO256％～58％）占19.2％，钛赤铁矿（含TiO210.7％～19.5％）占14.6％。此外，钛元素还少量

地赋存在金红石、锐钛矿、白钛石和榍石中。②难选中矿属钛铁矿、锆石、独居石、金红石、锐钛矿等的混合矿物，矿物粒度0.2～0.08mm （属可选粒度）；采用二碘甲烷介质作“沉浮”选矿，比重＜3.3的非有用矿物的上浮排除率达19.76％，比重＞3.3的有用重矿物下沉产率达73.5％。③在下沉的重矿物中，除主收钛铁矿外，可综合回收锆石、独居石、富钛钛铁矿和金红石；其有效的选矿流程有二：其一是有用重矿物经电磁选场强6000Oe分选出占钛铁矿矿物比例88.1％的磁性产品（TiO243％），再经800℃、10min的氧化焙烧，最后经场强650 Oe 弱磁选，在磁选产品中可获得TiO250%～51％的钛铁矿精矿产品；其二是有用重矿物（钛铁矿粗精矿，含TiO243%～46％）经电选（2.1kV，120r／min），在导体产品中可获得TiO2 51%～53％的钛铁矿精矿产品。④在经场强8000—12000 Oe磁选的尾矿中，再采用浮选，可获得合格的独居石精矿；再对其经场强＞20000 Oe磁选的非电磁性重矿物尾矿中，采用电选，可在非导体性产品中获得合格的锆石精矿，在导体性产品中获得合格的金红石精矿。

国内外钛矿资源的90％以上用于生产钛白，钛白的生产工艺流程，主要有先进的氯化法（图3.5.7）、盐酸法（图3.5.8）和传统的硫酸法

褐铁矿选矿设备、褐铁矿相关知识

褐铁矿是含水氧化铁矿石，是由其他矿石风化后生成的，在自然界中分布得最广泛，但矿床埋藏量大的并不多见。其化学式为nFe2O3mH2O(n=1～3、m=1～4)。褐铁矿实际上是由针铁矿

（Fe2O3H2O）、水针铁矿（2Fe2O3H2O）和含不同结晶水的氧化铁以及泥质物质的混合物所组成的。褐铁矿中绝大部分含铁矿物是以2Fe2O3H2O形式存在的。

一般褐铁矿石含铁量为37%～55%，有时含磷较高。褐铁矿的吸水性很强，一般都吸附着大量的水分，在焙烧或入高炉受热后去掉游离水和结晶水，矿石气孔率因而增加，大大改善了矿石的还原性。所以褐铁矿比赤铁矿和磁铁矿的还原性都要好。同时，由于去掉了水分相应地提高了矿石的含铁量。专业研制生产褐铁矿选矿设备，用于各种品位褐铁矿选矿。

干式永磁辊式强磁场高梯度磁选机，是褐铁矿选矿设备和赤铁矿选矿设备，设备用于褐铁矿选矿和赤铁矿选矿。该系列设备用于低品位弱磁性褐铁矿、赤铁矿的分选，能一次性提高品位3-7％，很好地解决了历来低品位褐铁矿、赤铁矿不能入炉冶炼、销售难的问题，为低品位矿石找到了出路，能产生可观的经济效益。该设备投资回报高，是投资少见效快的好项目。褐铁矿选矿设备全套设备主要产品有：鄂式破碎机、锤式破碎机、辊式破碎机、反击式破碎机、立式破碎机、高效节能园锥轴承球磨机，振动筛，自动反砂螺旋分极机、高效节能浮选机、矿用搅拌槽、给料机、浓缩机，矿用提升机、矿用输送机、预加水成球盘、螺旋溜槽、选矿摇床、洗矿机等设备。

专业制造选金矿选矿设备,提供选金设备现场布局,选金设备生产流程,选金设备工艺配比.可以按照客户要求设计生产整套选金设备生产线,安装调试.

在新的选金矿选矿设备中,采用了物理选金系列设备,此设备是国外最新选金技术与国内生产实际的最佳组合。它消化和吸收了南非、加拿大、俄罗斯等国先进的金矿重选设备的优点,优化了选金工艺,大大降低了电耗和设备损耗。

以上为全部内容，更多信息可访问荥矿机械的博客https://www.360docs.net/doc/676931683.html,/u/5293650042

稀土生产工艺流程图 +矿的开采技术要点

稀土生产工艺流程图白云鄂博矿矿石粉碎弱磁、强磁选矿铁精矿强磁中矿、尾矿火法生产线汽车尾气净化器永磁电机节能灯风力发电机各种发光标牌电动汽车电动核磁共振自行车磁悬浮磁选机

稀土矿的开采技术和稀土矿开采方法介绍时间：2012-2-20 15:24:22 作者：稀土信息部点击：1606次网站电话：028-******** 稀土矿在地壳中主要以矿物形式存在，其赋存状态主要有三种：作为矿物的基本组成元素，稀土以离子化合物形式赋存于矿物晶格中，构成矿物的必不可少的成分。这类矿物通常称为稀土矿物，如独居石、氟碳铈矿等。作为矿物的杂质元素，以类质同象置换的形式，分散于造岩矿物和稀有金属矿物中，这类矿物可称为含有稀土元素的矿物，如磷灰石、萤石等。呈离子状态被吸附于某些矿物的表面或颗粒间。这类矿物主要是各种粘土矿物、云母类矿物。这类状态的稀土元素很容易提取。常用的稀土矿开采技术离子型稀土的技术是我国完全拥有的自主知识产权。赣州有色冶金研究所是我国离子吸附型稀土矿的发现、命名和二代稀土提取工艺科技成果的主要享有单位。时任赣州有色冶金研究所分管科研副所长、后任所长的丁嘉榆同志，作为离子型稀土矿第二代提取工艺的发明及应用的主要参与者、领导者，对这一事件的历史发展进程有着刻骨铭心的记忆。应记者之约，丁嘉榆同志对这一历史事件进行了全面地、系统地回顾和总结。时至1970年，在过去长达175年的稀土矿产资源开发利用史中，人们发现自然界中含稀土元素及其化合物的矿物多达200 种。但真正实际有工业利用价值的稀土矿物原料却为数不多，数量约十种左右。主要有独居石、铈硅石、氟碳铈矿、硅铍钇矿、磷钇矿、褐帘石、铌钇矿、黑稀金矿。但这些矿物中却大部份含有一定数量的铀或钍，而且稀土矿物均以固态、矿物相矿物性态存在，它们往往是与放射性元素共生或伴生。稀土矿开采方法介绍 1、辐射选矿法主要利用矿石中稀土矿物与脉石矿物中钍含量的不同，采用γ-射线选矿机，使稀土矿物与脉石矿物分开。辐射选矿法多用于稀土矿石的预选。目前，这种方法在工业上未广泛适用。 2、重力选矿法利用稀土矿物与脉石矿物密度的不同进行分选。常用的重选设备有圆锥选矿机，螺旋选矿机，摇床等。采用重选主要使稀土矿物与密度低的石英、方解石等脉石矿物的分离，以达到预选富集或者获得稀土精矿的目的。重选广发用于海滨砂矿的生产；在稀土脉矿的选矿中有时也用来作为预先富集的手段。 3、磁选分离法有些稀土矿物具有弱磁性。可利用它们与伴生脉石及其他矿物比磁系数的不同，采用不同磁场强度的磁选机使稀土矿物与其他矿物分离。在海滨砂矿的选矿中，常采用弱磁选使钛铁矿与独居石分离；也可以采用强磁选使独居石与锆英石、石英灯矿物分离。在稀土脉矿的选矿中，为了简化浮选流程和节省浮选剂，有时也采用强磁选使稀土矿物预先富集。随着强磁技术的不断发展，强磁选将越来越广泛地用于稀土矿的选矿流程之中。 4、浮选法利用稀土矿物与伴生矿物表面物理化学性质的差别，采用浮选法使之与伴生脉石及其矿物分离而获得精矿，是目前稀土脉矿生产中广泛采用的主要选矿方法。美国帕斯山稀土矿就是采用浮选法生产稀土矿精矿。在海滨砂的生产中，在用重选获得重砂之后，也常常采用浮选法从重砂中获得稀土精矿。 5、电选法稀土矿物属于非良导体，可利用其导电性能与伴生矿物有所不同，采用电选法使之与导电性好的矿物进行分离。电选常用于海滨砂矿重选的精选作业。

选矿工艺流程修订稿

选矿工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

工艺流程试验是为选矿厂设计（或现有选矿厂的技术改造）提供依据，在选矿厂初步设计（或拟定现场技术改造方案）前进行。一般选进行试验室试验，然后在试验室试验的基础上，根据情况决定是否进行半工业或工业试验。选矿工艺流程试试验内容和必要的资料收集，一般由试验研究单位负责制订，有条件的可由试验、设计和生产部门三结合洽商确定。一、收集资料的一般内容如下，但具体工程需根据条件的不同，区别对待（一）了解上级机关下达任务的目地和委托单位提出的要求，例如：选矿厂规模、服务年限；主要有用成分和伴生成综合利用问题；试验阶段的划分；要求试验完成日期；选矿厂处理单一矿床的矿石还是几个矿床、不同类型的矿石；用户对精矿化学成分的特殊要求以及对精矿等级和粒度的要求；建厂地区的水源，选矿药剂，焙烧用燃料等的供应情况和性能分析资料等。（二）了解有关地质资料，例如：矿床类型；地质储量；矿体产状；矿石类型；品位特征；嵌布特性；围岩脉石等变化情况；远景评价；采样设计等。（三）了解采矿设计方面的资料，例如：采矿的开拓方案和采矿方法；不同类型矿石的混采、分采；围岩混入率和矿石采出品位；开采设计矿区的矿石类型配比和平均品位；开采设计5－10年内逐年开采的矿石类型配比和平均品位等。（四）了解选矿方面资料，例如：选矿设计对试验的特殊要求。国内外类似矿石的试验研究和生产实践情况，可能应用的选进技术等。二、选矿工艺流程试验主要内容有（一）矿石性质研究是选择选矿方案和确定选厂设计方案时与类似矿石生产实践作对比分析的依据，其中某些数据是选厂具体设计中必不可少的原始数据。矿石性质研究包括：光谱定性和半定量，化学全分析，岩矿鉴定，物相分析，粒度分析，磁性分析，重液分析，试金分析，磨矿细度，矿石可磨度，及各种物理性能（比重、比磁化系数、导电率、水分、真比重和假比重、堆积角和摩擦角、硬度、粘度等）。（二）选矿方法、流程结构，选矿指标和工艺条件直接关系到选矿厂的设计方案和具体组成，是选厂设计的主要原始资料，必须慎重考虑，要求选矿方法、流程结构合理，选矿指标可靠。

某选矿厂工艺流程优化研究

某选矿厂工艺流程优化研究发表时间：2019-12-18T14:31:12.037Z 来源：《基层建设》2019年第26期作者：张利英 [导读] 摘要：论述了某选矿厂自投产生产后，由于原矿性质的变化，流程各作业技术指标及工艺参数与设计偏差较大，各作业量的分配及工艺参数也发生了变化。内蒙古包钢钢联股份有限公司巴润矿业分公司内蒙古包头 014080 摘要：论述了某选矿厂自投产生产后，由于原矿性质的变化，流程各作业技术指标及工艺参数与设计偏差较大，各作业量的分配及工艺参数也发生了变化。通过对选别流程进行的全面考查，找到问题的原因所在，并采取措施对流程进行了优化，实现对生产过程的有效控制，在稳定质量的同时优化流程结构，降低尾矿品位、提高金属回收率。关键词：破碎筛分；选别工艺；水力旋流器某选矿厂选矿工艺采用三段一闭路破碎、阶段磨矿、阶段选别的工艺流程，相应形成了破碎、磨选磁选、尾矿浓缩等三个作业区。采场采出的矿石由汽车运至采场破碎站进行粗破碎，粗破碎后 0 ～ 250 mm 的矿石通过胶带运输机送至圆筒矿仓内。破碎车间经过中碎、细碎处理后，产品粒度为 0 ～ 12 mm，送到磨选作业区处理。过滤后的精矿由管道进行输送。尾矿经尾矿浓密机浓缩后，其底流经过尾矿泵站送至尾矿库，实现尾矿高浓度输送。选矿厂生产采用阶段磨矿、阶段选别工艺流程选别磁铁矿石，投产后生产基本稳定，精矿品位达到设计指标。但由于原矿品位偏低，流程各作业技术指标及工艺参数与设计偏差较大，各作业量的分配及工艺参数也发生了变化，因此对现有生产流程进行了全面考查，以深入了解选矿厂目前生产工艺现状，全面掌握选矿厂各作业的运行情况，对存在问题的作业重点分析，找到问题的原因所在，并采取措施对流程进一步优化，实现对生产过程的有效控制，在稳定质量的同时优化流程结构，以降低尾矿品位、提高金属回收率。 1、破碎作业考查结果分析选矿区破碎车间的工艺为三段破碎一次筛分闭路破碎流程。采场采出的原矿由汽车运至采场破碎站，给入旋回破碎机进行粗破碎，粗碎产品通过胶带运输机送至混矿仓，经过两条给矿皮带给圆锥破碎机进行中破碎，中碎产品给入振动筛进行筛分，筛上产品给入细碎矿仓，经皮带给入圆锥破碎机进行细破碎，细碎产品经干选后与中碎产品混合给入筛分作业，筛上产品返回细碎矿仓，筛下 0 ～ 12 mm 产品通过皮带给入磨矿仓。（1）台时量测定结果。破碎设备台时处理量的测定是测量一定皮带长度上的矿样质量，根据皮带速度计算其台时处理量。从破碎筛分设备台时处理量测定结果看，1# 中碎机台时处理能力为 1 319.11 t/h，2# 中碎机台时处理能力为 1 584.00 t/h，2 台中碎机的设计台时为1 400 t/h，平均台时处理能力超过设计值。1#，2#，3# 细碎机台时处理能力分别为889.85 t/h，938.02 t/h，971.03 t/h，处理能力均超过设计处理能力 830 t/h，细碎设备处理能力不够，超负荷运行。（2）破碎作业产品粒度特性。考查期间粗碎旋回破碎机，1#，2# 中碎圆锥破碎机运行正常，对粗碎排矿，1#，2# 中碎排矿产品进行了粒度分析。从分析结果看，粗碎的排矿粒度在 0 ～ 250mm，而实际的最大排矿粒度 0 ～ 260 mm，为中碎创造了有利条件。从中碎排矿粒度特性看，2# 中碎机75 mm 以上粒级含量为 5.03%，略有些偏高。中碎机要求排矿粒度 - 12 mm 含量大于 28%，1# 中碎-12 mm 含量 33.76%，2# 中碎- 12 mm 含量27.96%，2 台中碎 - 12 mm 含量基本达到设计要求。从 3 台细碎的给矿、排矿粒度特性曲线看，给矿粒度 75 mm 以上粒级占 3% 左右，30 mm 以下粒级占 70% 左右。3 台细碎的排矿粒度30 mm 以上含量分别为 3.89%，5.16%，8.93%，而设计要求细碎的最大排矿粒度 25 mm，超过设计值。1#，2#，3# 细碎机的排矿粒度 - 12 mm 含量分别为 48%，52%，46%，其设计 12 mm 以下含量应为 58%，细碎的排矿粒度 12 mm 以下含量很低，没有达到设计排矿粒度。（3）筛分作业。振动筛要求技术指标为筛分效率 ≥ 85%，从 3#，6# 振动筛产品粒度分析结果看，- 12 mm 粒度的筛分效率 82.79% ～95.87%，3# 振动筛的筛分效率略偏低些，2 台振动筛处理量均在设计台时处理能力 450 t/h 范围内，筛上循环负荷 342.54%，166%，均大于设计值 155%。考查期间振筛的筛孔尺寸为 15 mm × 20mm，由于细碎排矿粒度 - 12 mm 低于设计要求，使筛分作业给矿粒度粗粒级含量偏多，造成筛上量循环量增大，筛上返回细碎后，又加大了细碎设备的处理量，使细碎超负荷运转，形成恶性循环。为减少筛上循环量，增加筛下合格粒级含量，必须提高细碎产品细粒级含量。由于细碎设备的作业率已高达 75%，而且超设计台时处理能力运转，细碎没富余能力，建议生产时启动3台细碎设备，日常运转 1台中碎破碎机，3 台细碎破碎机，增加细碎产品中粉矿的含量，保证筛分给矿 - 12mm 含量达到设计要求，同时可适当改变一下筛孔尺寸，进一步提高筛分效率，使破碎筛分工艺形成良性循环。 2、选别工艺流程考查结果分析及工艺优化方案 2.1一段磨矿分级作业一段磨矿分级作业由一段球磨机和水力旋流器组形成闭路磨矿，共有 4 组一段球磨机和水力旋流器组成的一段闭路磨矿，分别对4个系列进行了单机考查。结果显示，一段球磨机的台时处理能力在350～370t/h，4 组一段磨矿分级旋流器的循环负荷分别为 258.67%， 203.11%，225.33%，268.06%，4# 旋流器组的循环负荷略高于要求的150% ～250%，其它 3 组均在设计要求范围内。4 组水力旋流器分级的质效率分别为 43.33%，44.22%，47.45%，36.15%，4# 水力旋流器组的分级效率偏低。设计要求一次分级水力旋流器溢流粒度应达到- 0.074 mm 含量占 55% ～ 60%，考查期间溢流粒度偏粗，- 0.074 mm 含量在 53.35% ～58.50% 之间，平均 - 0.074 mm 含量占 55.06%。一方面由于入磨矿石粒度 - 12 mm 含量偏低，考查期间一段球磨皮带给矿粒度 - 12 含量占88.88%，生产要求入磨产品粒度 - 12 mm 含量应大于 95%，由于粗粒级含量增大，加大了一段球磨机的磨矿压力，使球磨机排矿粒度偏粗；另一方面，考查期间难磨矿石入选比例较大也对磨矿细度产生了一定影响。为保证一次溢流粒度，首先应该提高矿石的入磨粒度，使入磨产品细粒级含量达到设计要求，实现多碎少磨；其次从一段球磨机粒度入手，保证磨矿浓度，控制水力旋流器给矿压力，降低循环量，提高分级效率，提高一段磨矿分溢流粒度。 2.2 二段磨矿分级作业二段磨矿分级作业由水力旋流器组形成预先分级，沉砂给入二段球磨机形成开路磨矿，分别进行了考查。结果显示，二次分级水力旋流器溢流与沉砂的比例在 35：65左右，质效率在 19% ～ 26% 之间，再磨的粒度增加 20个百分点。二次分级水力旋流器给矿、溢流浓度都偏高，溢流的粒度 - 0.074 mm 含量在 66% 左右，比设计的 - 0.074 mm 含量大于 75% 的要求偏低。从二次分级作业产品粒度分析结果看，二旋沉平均粒度40.39% - 0.074 mm 含量，铁矿物的单体解离度55.92%，脉石矿物单体解离度为 32.85%，二

选矿实验流程

选矿试验的要求选矿试验资料是选矿工艺设计的主要依据。选矿试验成果不仅对选矿设计的工艺流程、设备选型、产品方案、技术经济指标等的合理确定有着直接影响，而且也是选矿厂投产后能否顺利达到设计指标和获得经济效益的基础。因此，为设计提供依据的选矿试验，必须由专门的试验研究单位承担。选矿试验报告应按有关规定审查批准后才能作为设计依据。在选矿试验进行之前，选矿工艺设计者应对矿床资源特征、矿石类型和品级、矿石特征和工艺性质、以及可选性试验等资料充分了解，结合开采方案，向试验单位提出试验要求，在“要求”中，一般不必详述试验单位通常都应做到的内容，而应着重提出需要试验单位解决的特殊内容和主要问题。一、选矿试验类型的划分选矿试验按研究的目的可分为可选性试验、工艺流程试验和选矿单项技术试验三种，按试验规模可分为试验室试验、半工业试验和工业试验三种。为便于明确选矿试验要求和叙述的方便，概括上述两种分类，将选矿试验类型划分为可选性试验、试验室小型流程试验、试验室扩大连续试验、半工业试验、工业试验和选矿单项技术试验六种。（1）可选性试验。一般由地质勘探部门完成。在地质普查、初勘和详勘阶段，应循序渐进地提高和加深可选性试验研究深度。可选性试验着重研究和探索各种类型和品级矿石的性质与可选性差别，基本选矿方法与可能达到的选矿指标，有害杂质剔除的难易，伴生成分综合回收的可能性等。试验研究的内容和深度应能判定被勘探的矿床矿石的利用在技术上是否可行、经济上是否合理,能为制订工业指标和矿床评价提供依据。可选性试验是在试验室装置或小型试验设备上进行的，一般只作矿床评价用。（2）试验室小型流程试验。试验室小型流程试验是在矿床地质勘探完成之后，可行性研究或初步设计之前进行。它着重对矿石矿物特征和选矿工艺特性、选矿方法、工艺流程结构、选矿指标、工艺条件及产品（包括某些中间产品）等进行试验研究和分析,并应进行两个以上方案的试验对比。试验研究的内容和深度。一般应能满足设计工作中初步制订工艺流程和产品方案、选择主要工艺设备及进行设计方案比较的要求。由于试验室小型流程试验规模小、试料少、灵活性大、入力物力花费较少,因此允许在较大范围内进行广泛的探索，又因它的试料容易混匀，分批操作条件易于控制，因此是各项试验的最基本试验。但是,它是在试验室小型非连续（或局部连续）试验设备上进行的，其模拟程度和试验结果的可靠性虽优于可选性试验，但不及试验室扩大连续试验。（3）试验室扩大连续试验。试验室扩大连续试验是在小型流程试验完成之后，根据小型流程试验确定的流程，用试验室设备模拟工业生产过程的磨矿、选别乃至脱水作业的连续试验。它着重考察流程动态平衡条件下（包括中矿返回）的选矿指标和工艺条件。各试验研究单位连续试验设备的能力很不一致，一般为 40 一 200kg/h。试验室扩大连续试验比小型流程试验的模拟性较好，可靠性较小型流程试验高些。（4）半工业试验。半工业试验是在专门建立的半工业试验厂或车间进行的，试验可以是全流程的连续，也可以是局部作业的连续或单机的半工业试验。试验的目的主要是验证试验室试验的工艺流程方案，并取得近似于生产的技术经济指标，为选矿厂设计提供可靠的依据或为进一步做工业试验打下基础。半工业试验所用的设备为小型工业设备，试验厂的规模尚无明确的规定，一般为 1~5t/h。 (5）工业试验。工业试验是在专门建立的工业试验厂或利用生产选矿厂的一个系列甚至全厂进行的局部或全流程的试验，由于其设备、流程、技术条件与生产或今后的设计基本相同，故技术经济指标和技术参数比半工业试验更为可靠。

选矿厂流程考查

选矿厂流程考查【摘要】：一、流程考查的分类和主要内容；二、流程考查前的准备工作；三、流程考查中原始指标的选定；四、流程考查时常计算的各种指标；五、流程考查；六、流程考查时选别流程的计算；七、流程计算；八、流程考查报告的编写。选矿厂要定期和不定期的对生产的状况、技术条件、技术指标、设备性能与工作状况、原料的性质、金属流失的去向以及有关的参数做局部及全部的流程调查，该调查称为流程考查。流程考查的目的是： 1、调查了解全厂各工序、各系统、各循环、各作业、各机组或单机的生产现状和存在的问题，从而对考查的对象进行分析和评价。 2、通过对现行流程的考查及分析、为制定和修改现行流程、技术条件及操作规程提供依据，以便在以后的生产中获得更好的技术经济指标。 3、为总结和修改原设计以及总结生产经验进一步探索新问题提供资料。

4、查明生产中出现异常的原因，寻求平衡生产中不平衡的因素以便改善和提高经济指标。流程考查是发现问题揭露矛盾的一种手段，在此基础上采取措施改进生产，从而达到提高选矿厂经济指标的目的。一、流程考查的分类和主要内容流程考查目的不同，考查的范围和对象也就不同。流程考查一般分为三类：（一）单元流程考查（系统、循环的考查）；（二）机组考查（单机、作业的考查）；（三）数质量流程（局部、全部）考查。流程考查的内容大致如下： 1、原矿性质：包括入选原矿的矿物组成、结构、构造、化学组成、粒度组成、含水量、含泥量、矿石中有用矿物和脉石矿物的含量及嵌布特性，矿石的真假比重，摩擦角、安息角、可磨度及硬度等。

2、对生产中各工序、各作业、各机组的技术特性、技术条件、生产中每年产品的数量（矿量、产率、水量、液固比等）和质量（品位、回收率、粒度组成等）作系统的调查。 3、检查某些辅助设备的工作情况，以及对选别过程的影响。 4、计算统计全厂的总回收率，必要的作业回收率，有关产品的粒度组成，金属分布率，嵌布特性，有用矿物和脉石矿物的分布情况，出厂产品的质量情况。 5、检查有用矿物和金属流失的去向，以及某些作业、设备中的富集和积存情况。 6、通过上述考查，对工艺过程和原始数据进行分析、计算、绘制选矿数质量流程图和矿浆流程图，编制三析（筛析、水析、镜析）表、金属平衡表、水量平衡表，绘制有关产品的粒度特性曲线、有关产品的品位－回收率曲线和品位－损失率曲线。 7、按预先要求编写工艺流程考查报告。二、流程考查前的准备工作

选矿方法(基本原理、工艺流程)

身的特性（密度、粒度和形状），彼此作相对运动，开始进行分层。在水流已停止上升，但还没有转为下降水流之前，由于惯性力的作用，矿粒仍在运动，床层继续松散、分层。水流转为下降，床层逐渐紧密，但分层仍在继续。当全部矿粒落回筛面，它们彼此之间已丧失相对运动的可能，则分层作用基本停止。此时，只有那些密度较高、粒度很细的矿粒，穿过床层中大块物料的间隙，仍在向下运动，这种行为可看成是分层现象的继续。下降水流结束，床层完全紧密，分层便暂告终止。水流每完成一次周期性变化所用的时间称为跳汰周期。在一个跳汰周期内，床层经历了从紧密到松散分层再紧密的过程，颗粒受到了分选作用。只有经过多个跳汰周期之后，分层才逐趋完善。最后，高密度矿粒集中在床层下部，低密度矿粒则聚集在上层。然后，从跳汰机分别排放出来，从而获得了两种密度不同，即质量不同的产物。 3、浮选（1）原理：浮选是根据矿物表面物理化学性质的差异，而分选矿物的一种选矿方法。（2）浮选流程包括磨矿，分级，调浆及浮选的粗选、精选、扫选作业。有一段磨浮流程；分段磨矿－浮选的阶段磨浮流程；精矿或中矿再磨再选流程。浮选产出粗精矿的作业称粗选；粗精矿再选作业称精选；尾矿再选作业称扫选。回收矿石中多种有用矿物时，不同矿物先后浮选的流程称优先浮选或选择浮选；先将有用矿物全部浮出后再行分离的流程，称混合－分离浮选。工业生产时必须针对矿石的性质和对产品的要求，采用不同的药方和浮选流程。浮选的原则流程即浮选的骨干流程或流程的主干结构。它一般包括段数、循环和矿物的浮选顺序等内容。 3）浮选机：浮选机类型：机械搅拌式浮选机、充气式浮选机、混合式浮选机或充气搅拌式浮选机、气体析出式浮选机。

选矿工艺流程

选矿工艺流程 The manuscript was revised on the evening of 2021

洗煤工艺流程简述

洗煤工艺流程简述一、煤的形成二、煤炭的灰分三、为什么要洗煤四、洗煤的工艺五、浮选柱的工作原理一、煤的形成煤是最主要的固体燃料，是可燃性有机岩的一种。它是由一定地质年代生长的繁茂植物，在适宜的地质环境中，逐渐堆积成厚层，并埋没在水底或泥沙中，经过漫长地质年代的天然煤化作用而形成的。在世界上各地质时期中，以石炭纪、二叠纪、侏罗纪和第三纪的地层中产煤最多，是重要的成煤时代。煤的含碳量一般为46～97%，呈褐色至黑色，具有暗淡至金属光泽。根据煤化程度的不同，煤可分为泥炭、褐煤、烟煤和无烟煤四类。成煤作用的两个阶段：第一阶段是腐泥化阶段或泥炭化阶段。在这一阶段，植物的遗体被微生物分解、化合、聚积，低等植物转变为腐泥，高等植物转变为泥炭。第二阶段为煤化作用阶段。由于地壳沉降，植物死亡后形成的泥炭或腐泥埋藏于地下深处，在温度和压力条件下发生固结成岩作用和变质作用。 1、煤的用途火力发电31%，工业锅炉31%，民用20%，炼焦8%，蒸汽机4%，煤化工3%，出口3%

2、中国煤的分类 14大类：褐煤、长焰煤、不粘煤、弱粘煤、1/2中粘煤、气煤、气肥煤、1/3焦煤、肥煤、焦煤、瘦煤、贫瘦煤、贫煤和无烟煤。3、煤中矿物质种类粘土矿、碳酸盐矿、氧化物、硫化物、氢氧化物等。二、煤炭的灰分煤炭的灰分是煤炭质量的基础指标，煤在彻底燃烧后所剩下的残渣称为灰分。煤炭的灰分又分外在灰分和内在灰分。外在灰分是来自顶板和夹矸石中的岩石碎块，它与采矿方法的合理与否有很大关系。外在灰分通过分选大部分能去掉。内在灰分是煤的原始植物本身所含的无机物，内在灰分越高，煤的可选性越差。灰分是有害物质。动力煤中灰分增加，发热量降低、排渣量增加，煤容易结渣；一般灰分每增加2%，发热量降低100kcz1/kg 左右。冶炼精煤中灰分增加，高炉利用系数降低，焦炭强度下降，石灰石用量增加；灰分每增加1%，焦炭强度下降2%，高炉生产能力下降3%，石灰石用量增加4%。三、为什么要洗煤从矿井中直接开采出来的煤炭叫原煤，原煤在开采过程中混入了许多杂质，而且煤炭的品质也不同，内在灰分小和内在灰分大的煤混杂在一起。洗煤就是将原煤中的杂质剔除，或将优质煤和劣质煤炭进行分门别类的一种工业工艺。洗煤过程后所产生的产品一般分为有矸石、中煤、乙级精煤、甲级精煤，经过洗煤过程后的成品煤通常叫精

锑矿选矿工艺流程分析

锑矿选矿工艺流程分析流程介绍: 提取方法: 锑矿的提取方法除应根据矿石类型、矿物组成、矿物构造和嵌布特性等物理、化学性质作为基本条件来选择外，还应考虑有价组分含量和适应锑冶金技术的要求以及最终经济效益等因素。锑矿石的选矿方法，有手选、重选、重介质选、浮选等。手选: 锑矿石手选工艺是利用锑矿石中含锑矿物与脉石在颜色、光泽、形状上的差异进行的。该方法虽然原始，且劳动强度较大，但用于锑矿石选矿仍具有特殊意义：因为锑矿物常呈粗大单体结晶或块状集合体晶体产出，手选常能得到品位较高的块锑精矿，适合于锑冶金厂竖式焙烧炉的技术要求；手选能降低选矿生产成本和能耗，因此它在我国广泛使用。据资料统计：我国现生产的18个主要锑选矿厂中，有手选作业的有15座，占83.3%，其中单一硫化锑矿选厂4座，硫化—氧化混合锑矿选厂4座，含锑复杂多金属矿选厂7座。手选选出的块状锑精矿，只需含锑7%以上就可进入竖式焙烧炉直接挥发焙烧，以制取三氧化二锑。手选出含锑高于45%的块状硫化锑精矿，通过熔析法可制取纯净的三硫化二锑(俗称生锑)，用于生产。手选除拣出高品位块状锑精矿外，也可以直接丢弃大量废石，以提高入选原矿品位。适合手选的矿石粒度，大都在28~150毫米间。大多数锑选厂采用宽级别手选，只有个别选厂如锡矿山北选厂采用分级成窄级别手选。由于原矿往往含泥，因此洗矿作业常是手选前不可缺少的预备作业。入选原矿经过洗矿然后手选，比不经洗矿直接手选效果要好。重选：锑矿石的重选工艺对于大多数锑矿石选厂均适用，因为锑矿物属于密度大、粒度粗的矿物，易于用重选方法与脉石分离。其中：辉锑矿密度为 4.62克/厘米3，而脉石密度介于2.6~2.65克/厘米3之间，其等沉(降)比为2.19 ~2.26，属易选矿石；黄锑华密度为5.2克/厘米3、红锑矿密度为7.5克/厘米3、锑华为5.57克/厘米3，它们与脉石的等沉(降)比分别为2.55~2.63，3.93~4.06和2.76~2.86，这三种锑矿石属于按密度分选的极易选矿石。只有水锑钙，石密度3.14克/厘米3，与脉石等沉(降)比值仅1.29，属于按密度分选较难选矿石，但它在锑矿石中并不算主要成分，不影响重选的使用。总之，不论单一硫化锑矿石或硫化( 氧化混合锑矿石，均具有较好的重选条件。且重选费用低廉，又能在较粗粒度范围内、分选出大量合格粗粒精矿，并丢弃大量脉石，因此，重选仍是当今锑选矿工作者乐于采用的选矿方法。有时，它即使不能直接选出合格锑精矿，然而作为锑浮选作业的预选作业，也常被人接受，特别是浮选在现阶段处理氧化锑矿石的困难很多的情况下，因而重选成了氧化锑矿石的主要选矿方法。浮选: 浮选是锑矿物最主要的提取方法。硫化锑矿物属易浮矿物，大多采用浮选方法提高矿石晶位。其中：辉锑矿常先用铅盐作活化剂，也有用铜盐或铅盐铜盐兼用的，然后用捕收剂浮选。常用的捕收剂为丁黄药或页岩油与乙硫氮混合物，起泡剂为松醇油或2号油；氧化锑矿则属难浮矿石。

选矿的主要工艺流程

选矿目的要是使有用矿物与脉石矿物相互分开，为下一步的精选作业做准备，在整个选矿过程中主要的流程可以分为破碎、筛分、磨矿、分级、选别等。下面按照先后顺序为大家介绍下这些工艺流程。矿石的破碎从矿山开采出来的矿石块度都很大。目前，露天开采出来的矿块大尺寸为1000mm-1500mm，井下开采出来的矿块大尺寸为300mm-600mm块度这样大的矿石不能直接进行分选，因为，其中的有用矿物与无用矿物、有用矿物与脉石矿物紧密共生。为了使它们相互分开，即达到单体分离，矿石送到选厂后，首先将矿石破碎到粒度，然后再送入磨矿机磨碎。矿石的筛分松散物料通过筛子分成不同粒级的过程，称为筛分。在选矿厂内，筛分多数是与破碎作业相结合。在矿石进入某段破碎机之前，预先分出粒度已经符合要求的合格产物，这种筛分称为预先筛分。它既能防止矿石的过粉碎，又可高破碎

机的生产率。当矿石含水分高和粉矿较多时，还可以避免破碎机的堵塞。当矿石经过破碎机被破碎之后，应用筛分检查破碎产物的粒度，使不合格的过大块矿粒再返回破碎作业，再次进行破碎，这种筛分称为检查筛分。用于矿石筛分的设备以圆形振动筛为主。磨矿磨矿是矿石破碎过程的继续，其目的是使矿石中各种有用矿物颗粒全部或大部分达到单体分离，以便进行选别，并使其粒度符合选别作业的要求。磨矿作业通常是在一个圆筒形的磨矿机中进行的，筒体内一般装有研磨介质，如钢球、钢棒或砾石等等。装钢球（或铁球）的磨矿机为球磨机；装钢棒的为棒磨机；装砾石的为砾磨机。若磨矿机内不装其它介质，只利用矿石自己研磨，则称为无介质磨矿机或称自磨机；自磨机中再加入适量钢球就构成所谓半自磨机。磨机的规格，都以筒体的直径乘以长度表示。分级在磨矿作业中，通常采用分级作业与之配合，以便把粒度合格的物料及时分出，既可避免产品过磨，又能提高磨矿效率。选矿厂磨矿作业中使用的分级设备

选矿工艺流程介绍

选矿工艺流程介绍（附流程图） [导读]:选矿是冶炼前的准备工作，从矿山开采下来矿石以后，首先需要将含铁、铜、铝、锰等金属元素高的矿石甄选出来，为下一步的冶炼活动做准备。选矿一般分为破碎、磨矿、选别三部分。其中，破碎又分为：粗破、中破和细破；选别依方式不同也可分为：磁选、重选、浮选等。本专题将详细向大家讲述选矿的一些具体工艺常识，以及主要选矿设备的大致工作原理，主要控制要点等知识。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。选矿的目的：提高矿石品位。选矿方法： ◆重力选矿法。根据矿物密度的不同，在选矿介质中具有不同的沉降速度而进行选矿。 ◆磁力选矿法。磁力选矿法是利用矿物的磁性差别，在不均匀的磁场中，磁性矿物被磁选机的磁极吸引，而非磁性矿物则被磁极排斥，从而达到选别的目的。 ◆浮游选矿法。浮游选矿法是利用矿物表面不同的亲水性，选择性地将疏水性强的矿物用泡沫浮到矿浆表面，而亲水性矿物则留在矿浆中，从而实现不同矿物彼此分离。选矿后的产品：精矿、中矿和尾矿。 ◆精矿是指选矿后得到的含有用矿物含量较高的产品。 ◆中矿为选矿过程中间产品，需进一步选矿处理。 ◆尾矿是经选矿后留下的废弃物。

选矿的流程：（一）矿石破碎我国选矿厂一般采用粗破、中破和细破三段破碎流程破碎铁矿石。粗破多用1.2ｍ或1.5ｍ旋回式破碎机，中破使用2.1ｍ或2.2ｍ标准型圆锥式破碎机，细破采用2.1ｍ或2.2ｍ短头型圆锥式破碎机。通过粗破的矿石，其块度不大于1ｍ，然后经过中、细破碎，筛分成矿石粒度小于12ｍｍ的最终产品送磨矿槽。（二）磨矿工艺我国铁矿磨矿工艺，大多数采用两段磨矿流程，中小型选矿厂多采用一段磨矿流程。由于采用细筛再磨新工艺，近年来一些选矿厂已由两段磨矿改为三段磨矿。采用的磨矿设备一般比较小，最大球磨机 3.6ｍ×6ｍ，最大棒磨机 3.2ｍ×4.5ｍ，最大自磨机5.5ｍ×1.8ｍ，砾磨机2.7ｍ×3.6ｍ。磨矿后的分级基本上使用的是螺旋分级机。为了提高效率，部分选矿厂用水力旋流器取代二次螺旋分级机。（三）选别技术１.磁铁矿选矿主要用来选别低品位的“鞍山式”磁铁矿。由于矿石磁性强、好磨好选，国内磁选厂均采用阶段磨矿和多阶段磨矿流程，对于粗粒嵌布的磁铁矿采用前者（一段磨矿），细粒、微细粒嵌布的磁铁矿采用后者（二段或三段磨矿）。我国自己研制的系列化的永磁化，使磁选机实现了永磁化。70年代以后，由于在全

选矿工艺流程

选矿方法(基本原理、工艺流程)

1、重介质选矿法：（1）方法是基于矿石中不同的矿粒间存在着密度差,（或粒度差），籍助流体动力和各种机械力作用，造成适宜的松散分层和分离条件，使不同物料得到分离。重介质选矿分选原理根据阿基米德定理，小于重介质密度的颗粒将在介质中上浮，大于重介质密度的颗粒在介质中下沉。（2）工艺流程矿石的重选流程是由一系列连续的作业组成。作业的性质可分成准备作业、选别作业、产品处理作业三个部分。 (1) 准备作业，包括a:为使有用矿物单体解离而进行的破碎与磨矿；b:多胶性的或含黏土多的矿石进行洗矿和脱泥；c:采用筛分或水力分级方法对入选矿石按粒度分级。矿石分级后分别入选，有利于选择操作条件，提高分选效率。2) 选别作业，是矿石的分选的主体环节。选别流程有简有繁，简单的由单元作业组成，如重介质分选。 (3) 产品处理作业，主要指精矿脱水、尾矿输送和堆存。 2、跳汰选矿法（1）原理：跳汰选矿是在垂直交变介质流的作用下，使矿粒群松散，然后按密度差分层：轻的矿物在上层，叫轻产物；重的在下层，叫重产物，从而达到分选的目的。介质的密度在一定范围内增大，矿粒间的密度差越大，则分选效率越高。实现跳汰过程的设备叫跳汰机。被选物料给入跳汰机内落到筛板上，便形成一个密集的物料展，这个物料层，称为床层。在给料的同时，从跳汰机下部周期性的给入上下交变的水流，垂直变速水流透过筛孔进入床层，物料就是在这种水流中经受跳汰的分选过程。（2）工艺过程当水流上升时，床层被冲起，呈现松散及悬浮的状态。此时，床层中的矿粒，按其自身的特性（密度、粒度和形状），彼此作相对运动，开始进行分层。在水流已停止上升，但还没有转为下降水流之前，由于惯性力的作用，矿粒仍在运动，床层继续松散、分层。水流转为下降，床层逐渐紧密，但分层仍在继续。当全部矿粒落回筛面，它们彼此之间已丧失相对运动的可能，则分层作用基本停止。此时，只有那些密度较高、粒度很细的矿粒，穿过床层中大块物料的间隙，仍在向下运动，这种行为可看成是分层现象的继续。下降水流结束，床层完全紧密，分层便暂告终止。水流每完成一次周期性变化所用的时间称为跳汰周期。在一个跳汰周期内，床层经历了从紧密到松散分层再紧密的过程，颗粒受到了分选作用。只有经过多个跳汰周期之后，分层才逐趋完善。最后，高密度矿粒集中在床层下部，低密度矿粒则聚集在上层。然后，从跳汰机分别排放出来，从而获得了两种密度不同，即质量不同的产物。 3、浮选（1）原理：浮选是根据矿物表面物理化学性质的差异，而分选矿物的一种选矿方法。（2）浮选流程包括磨矿，分级，调浆及浮选的粗选、精选、扫选作业。有一段磨浮流程；分段磨矿－浮选的阶段磨浮流程；精矿或中矿再磨再选流程。浮选产出粗精矿的作业称粗选；粗精矿再选作业称精选；尾矿再选作业称扫选。回收矿石中多种有用矿物时，不同矿物先后浮选的流程称优先浮选或选择浮选；先将有用矿物全部浮出后再行分离的流程，称混合－分离浮选。工业生产时必须针对矿石的性质和对产品的要求，采用不同的药方和浮选流程。浮选的原则流程即浮选的骨干流程或流程的主干结构。它一般包括段数、循环和矿物的浮选顺序等内容。 3）浮选机：　浮选机类型：机械搅拌式浮选机、充气式浮选机、混合式浮选机或充资料试卷电气设备，在安装过程中电气系统接线等情况，然后根据规

选矿厂工艺流程图

粉料给料皮带三段磁选机搅拌桶一段磁选机浮选机二段磁选机外滤式过滤机浮选机铁精粉尾矿泵池铜精粉泵池硫精粉泵池铁精粉泵池铜精粉硫精粉尾矿圆筒隔渣筛旋流器旋流器给矿泵池螺旋分级机一段球磨机一次矿浆池内蒙古庆华集团阿拉善庆华矿业科技有限责任公司选矿工艺设备流程图选矿磨选部分电子秤二段球磨机一次一次一次一次磁选柱高频细筛沉淀池

磨选工艺流程简述：磨矿工艺流程采用两段磨矿两段分级闭路磨矿，选别流程采用浮磁联合流程。最终生产出铁精矿，铜精矿和硫钴精矿三种产品。磨矿工艺是由电振给料机将粉料场的碎矿经皮带输送到格子型球磨机磨矿，排矿自流到螺旋分级机（2FC-1500）形成一段闭路磨矿。溢流矿浆（细度55—60%-200目）自流到原矿泵池，由渣浆泵打入旋流器控制分级，沉砂回到磨机再磨，溢流矿浆自流入原矿泵池，形成二段闭路磨矿，磨矿流程结束。选厂目前采用浮磁联合流程进行选别作业，旋流器的溢流矿浆到高频细筛分级后，＞0.15mm粒度到二段球磨继续磨矿，＜0.15mm粒度到浮选搅拌桶（￠2000mm）进行浮选作业。经过粗扫选得到硫化矿物的泡沫产品。深度脱硫后的浮选尾矿泵入一段磁选机（XCTB1050*2000）选别，磁选粗精矿由分配器分配后再自流到二段两台磁选机二次磁选，二次磁选的粗精矿再泵入到磁选柱（CXZ￠600）进行高效选别，精矿泵入到浓缩磁选机，磁选精矿自流到圆筒磁外滤式过滤机（12㎡）脱水，脱水精矿（水分﹤12%）由皮带输送到精矿仓，滤液返回磁选作业。二、三段磁选尾矿经盘式尾矿回收机再回收到磁选，尾矿输入尾矿坝。反浮选的泡沫产品为粗硫精矿，粗硫精矿主要以黄铁矿，磁黄铁矿为主，伴生有铜、钴、金等有价金属。粗硫精矿经三次空白精选，脱除脉石等杂质成分，得到硫精矿。硫精矿经过四次精选作业，使铜、硫达到有效分离，泡沫为铜精矿产品，矿浆为硫钴精矿产品，选别流程结束。

铅锌矿的浮选方法及浮选工艺流程

世上无难事，只要肯攀登铅锌矿的浮选方法及浮选工艺流程铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。铅锌广泛用于电气工业、机械工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。此外，铅金属在核工业、石油工业等部门也有较多的用途。在铅锌矿中铅工业矿物有11 种，锌工业矿物有6 种，以方铅矿、闪锌矿最为重要。方铅矿的化学式为PbS，晶体结构为等轴晶系，硫离子成立方最紧密堆积，铅离子充填在所有的八面体空隙中。新鲜的方铅矿表面具有疏水性,未氧化的方铅矿很易浮选，表面氧化后可浮性降低。黄药或黑药是方铅矿的典型的捕收剂，黄药在方铅矿表面发生化学吸附，白药和乙硫氮也是常用捕收剂，其中丁铵黑药对方铅矿有选择性捕收作用。重铬酸盐是方铅矿的有效抑制剂，但对被Cu2+活化的方铅矿，其抑制效果下降。被重铬酸盐抑制过的方铅矿，很难活化，要用盐酸或在酸性介质中，用氯化钠处理后才能活化。氰化物不能抑制它的浮选,硫化钠对方铅矿的可浮性很敏感，过量硫离子的存在可抑制方铅矿的浮选;二氧化硫、亚硫酸及其盐类、石灰、硫酸锌或与其它药剂配合可以抑制方铅矿的浮选。闪锌矿的化学式为ZnS，晶体结构为等轴晶系, Zn 离子分布于晶胞之角顶及所有面的中心。S 位于晶胞所分成的八个小立方体中的四个小立方体的中心。高锰酸钾浓度为4～6 乘以10-5 摩尔/升时对活化的闪锌矿有较强的抑制作用，浓度偏高时却使其良好浮游。其作用机理为：高锰酸钾浓度低时与闪锌矿表面活化膜及表面晶格离子反应生成的金属羟基化合物起抑制作用并使黄药脱附，浓度高时则在矿物表面发生氧化还原反应生成大量元素硫。氰化物可以强烈的抑制闪锌矿,此外硫酸锌、硫代硫酸盐等都可以抑制闪锌矿的浮选。黄铁矿是地壳中分布最广的硫化物，形成于各种不同的地质条件
