测量三角形螺纹
项目四螺纹的测量
任务一测量三角形螺纹
【课题名称】
外螺纹中径的测量
【教学目标与要求】
一．知识目标
了解检测螺纹加工精度的常用几种方法。
二．能力目标
掌握螺纹中径精度的常用检测方法——螺纹千分尺、三针测量法、螺纹卡规与环规的应用。
三．素质目标
熟悉螺纹精度的检测方法，能够使用常用检测工具判断螺纹精度是否合格。
四．教学要求
能够使用常用检测工具测量螺纹中径，能够计算三针测量法所选用量针的直径和M值。
【教学重点】
测量方法和测量工具的使用。
【难点分析】
三针测量法中的量针直径与M值的计算，以及具体的测量操作。【分析学生】
螺纹千分尺、螺纹卡规与环规的使用比较容易掌握，而三针测量
法比较麻烦，既要计算又要操作，对于缺少实践经验的在校学生来说，难度比较大，但由于三针测量法比较精确，还应当努力掌握。
【教学设计思路】
教师示范，学生练习，教师再总结。
【教学安排】
2学时
先讲后练，以学生练习为主。
【教学过程】
一. 复习旧课
在轴类、盘套类零件中，经常带有螺纹的加工，其螺距常选用细螺纹，用于连接两个相邻零件并达到更好的自锁。检测螺纹加工的精度是否达到图样的要求是本次课的研究内容。
二、导入新课
常用螺纹的牙型种类很多，用游标卡尺和千分尺只能测量外径尺寸，而牙型的检测就需要用专门的检测工具。测量三角螺纹用螺纹千分尺最为简单方便；测量梯形螺纹用三针测量法比较准确；而对于成批生产的螺纹，则必须选用螺纹卡规和环规等专用检测工具，可大大提高检测效率。
三、讲授新课
1. 识读螺杆轴的零件图样
2. 螺纹千分尺测量右端螺纹
首先根据螺距1.5 mm选择相应的测头，安装在千分尺的固定砧
头上，调整好零线位置即可正常测量。应测量2～3次，保证整体长度上误差值都在允许的范围内方为合格产品。使用螺纹千分尺测量读数方法与常用千分尺的方法相同。
3. 三针测量法检测螺纹
根据螺纹的螺距及α角计算出所选用的三针的直径，并计算出M 值及其上、下偏差值，得出M 值的取值范围。
然后用相应规格的杠杆千分尺的两砧头夹持三个测量针棒进行检测。在测量之前应当注意调整千分尺的零线位置，清洁测量针棒及砧头，保证测量数值的准确。应同时测量2～3处。
4. 螺纹环规和光滑极限卡规
在成批生产螺纹零件时，为了快速检测螺纹的质量，往往采用专用量具进行测量，这样可以大大提高检测的效率。在加工螺纹牙型之前，要检测大径的尺寸是否超差，根据大径的基本尺寸和上、下偏差值制成允许工件外径通过的卡规通端和止端。通端的直径等于螺纹的最大极限尺寸max d ，止端的尺寸等于螺纹的最小极限尺寸min d ，凡是
能过通端而不能过止端的外径均是在最大极限尺寸与最小极限尺寸之间的合格尺寸。
螺纹环规也是专用测量工具，制作原理与卡规相似，也做成通端和止端两种，检测时只要能过通端面而不能过止端的螺纹都是合格产品。
5. 万能工具显微镜
这是一种高精度测量加工后螺纹中径和螺距尺寸的精密量具，不
像前面介绍的三种常用工具，可以在加工的过程中一边加工一边测量，对工件作及时的修正。具体测量方法可参考相关的使用说明书。
四、小结
1. 螺纹千分尺和三针测量法是检测螺纹的常用方法，特别适用于单一零件的加工检测，通用性强。
2. 螺纹环规和卡规适合于成批生产的螺纹检测，它是一种专用量具，测量效率高。
3. 用三针测量法测量螺纹时，需计算测量针直径和M值大小。
五、布置作业
填好实测数据，计算误差值。
螺纹测量的方法
螺纹测量的方法 1．用螺纹环(塞)规及卡板测量 对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。 图(a) 图(b) 图(c) 在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。 2．用螺纹千分尺测量外螺纹中径 图1为螺纹千分尺的外形图。它的构造与外径千分尺基本相同， 只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接 测量外螺纹的中径。螺纹千分尺的分度值为0.01毫米。测量前， 用尺寸样板3来调整零位。每对测量头只能测量一定螺距范围内 的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来 选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。 图1 3．用齿厚游标卡尺测量 齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。 测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚S n。 蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来： S n =2 1 t*cosβ
基中：S n ：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角 例1如何用齿厚游标卡尺对模数m n ＝6、头数K ＝2、外径d a ＝80mm 的蜗杆进行测量？ 解在测量时应先算出： 蜗杆周节t ＝m n *π＝6*3.142＝18.852mm 蜗杆导程L ＝t*k ＝18.825*2=37.704mm 蜗杆节径d=d a －2*m s ＝80－2*6＝68.00mm 螺旋角β＝ π*arctan d L =π*68704.37arctan ＝1765.0arctan ＝10°1ˊ 蜗杆节径处法向齿厚 S n =21t*cos β＝21 *18.825*cos10°1ˊ＝9.28mm 齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28mm 时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。 4．三针测量法 用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D 的三根量针，如图(e)示，然后用适当的量具(如千分尺等)来测量尺寸M 的大小，以验证所加工的螺纹中径是否正确。 螺纹中径的计算公式： d 2=M －D ) 2sin 1 1(α ++21t*ctg 2α M ：千分尺测量的数值(mm)、D ：量针直径(mm)、α/2：牙形半角、t ：工件螺距或蜗杆周节(mm) 量针直径D 的计算公式： D=212cos αt 如果已知螺纹牙形角，也可用下面简化公式计算： 例2对M24，求需用的
各种螺纹尺寸与结构大全
螺纹 第一章国标螺纹的一般知识 一.螺纹的分类 1.螺纹分内螺纹和外螺纹两种； 2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3.按线数分单头螺纹和多头螺纹； 4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24× 1.5LH； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二.米制普通螺纹 1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距
3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3.标记示例： 圆锥内螺纹Rc 3/8 圆柱内螺纹Rp3/8 圆锥外螺纹R3/8 当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹） 常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸： 表2 4.GB 7306规定的标记方法与ISO7/1的规定是一样的。在ISO 7/1作出统一之前，各国的标记方法如下： 表3
车三角形外螺纹
生产实习课教案 审阅者年月日
课题九车三角形外螺纹 一、课题准备： 1、三角螺纹零件加工图及评分标准。 2、高速钢外螺纹车刀10×10×100mm 60°、沟槽刀、90°45°偏刀等。 3、 60°螺纹样板、0-150mm游标卡尺、相关螺纹环规若干、 45#钢旧料若干。 二、新课入门指导： （一）组织教学： 1、学生集中点名。 2、检查学生防护用品的使用，女生要戴工作帽，工作衣穿戴要求领口、袖口扎紧、 整齐。 3、注意防护镜的使用 （二）复习提问： 1、低速车削三角螺纹有哪几种进刀方法？各有哪些优缺点？说明适用场合？（三）新课讲解： 1、相关工艺知识： 三角螺纹的特点：螺距小，一般螺纹长度较短，其基本要求是：螺纹轴向剖面牙形角必须正确；两侧面表面粗糙度小；中径尺寸符合精度要求：螺纹与工件轴线保持同轴。 （1）螺纹车刀的装夹 1）装夹车刀时，刀尖位臵应对准工件 中心。 2）车刀刀尖角的对称中心线必须与工 件轴线垂直，装刀时可用样板来对刀， 如果车刀装歪，就会产生牙形歪斜。 3）刀头伸出不要过长，一般为20-25mm （约为刀杆厚度的1.5倍）
（2）车螺纹时车床的调整 1）变换手柄位臵，一般按工件螺距在进给箱铭牌上找到交换齿轮的齿数和手柄位臵，并把手柄拨到所需的位臵上。 2）调整交换齿轮 ①切断机床电源，车头变速手柄放在空挡位臵； ②识别有关齿轮、齿数、上、中、下轴； ③了解齿轮装拆的程序及单式、复式交换齿轮的组装方法； ④注意加润滑油； ⑤交换齿轮的啮合间隙0.1-0.15mm左右，如果太紧，挂轮在转动时会产生很大的 噪声。 3）调整滑板间隙：调整中、小滑板镶条时，不能太紧或太松，否则会造成操作不灵活或产生“扎刀” （3）车螺纹时的动作练习 1）转速200r/min开动车床，做倒顺车数次然后合上开合螺母 2）空刀练习车螺纹动作，选螺距2mm，长度为25mm，转速165-200r/min，要求动作协调 3）试切削螺纹，倒顺车，试对中刻度盘的掌握（吃刀深度），车出一条有痕螺旋线，到螺纹终止线时迅速退刀（收尾在2/3圈之内），用钢直尺或螺纹规检查螺距。 （4）车螺纹前工件的工艺要求 1）螺纹大径一般应车的比基本尺寸小0.2-0.4mm（约0.13P）;保证车好螺纹后牙顶处有0.125P的宽度。 2）车螺纹前先用车刀在工件端面上倒角至略小于螺纹小径。 3）车削方法：一般用直进法车削，车螺纹时，螺纹车刀刀尖及左右两侧刀刃都参
普通三角螺纹加工尺寸的计算
普通三角形螺纹加工尺寸的计算 驻马店高级技工学校—王俊荣 摘要：螺纹加工中比较重要的是尺寸的计算，只有正确的计算才能加工出合格的螺纹。因为三角形螺纹的牙型比较小，加工时由于车刀的挤压使牙型外胀，还有螺纹刀刀尖不是削平的梯形，而是圆弧形的，所以有必要把理论尺寸和实际加工尺寸之间的关系讲明白，让螺纹的加工变得更准确。 关键词：三角形螺纹牙型高度总的背吃刀量多线螺纹加工我们在加工螺纹时螺纹尺寸的计算十分重要，特别是螺纹理论尺寸与实际加工尺寸的不同给学生的学习带来很多困难，三角形螺纹加工尺寸的计算是加工三角形螺纹的重要部分，只有掌握正确的计算方法，才能加工出合格的产品。一、普通三角形螺纹的基本牙型 普通三角形螺纹的基本牙型如图1所示，各基本尺寸的名称如下： 图1 普通三角螺纹基本牙型 D—内螺纹大径（公称直径）； d—外螺纹大径（公称直径）； D2 —内螺纹中径； d2—外螺纹中径； D1—内螺纹小径； d1—外螺纹小径； P—螺距； H—原始三角形高度。 三角形螺纹的基本尺寸有： 1、牙型角α螺纹轴向剖面内螺纹两侧面的夹角。普通三角形螺纹α=60o， 2、螺距P 它是沿轴线方向上相邻两牙间对应点的距离。 3、导程P h在同一条螺旋线上的相邻两牙在中径线上对应两点之间的轴向距离。
4、牙型高度：外螺纹牙顶和内螺纹牙底均在H/8处削平，外螺纹牙底和内螺纹牙顶均在H/4处削平。h1=H-H/8-H/4=5/8H=0.5413P 5、大径：d=D(公称直径) 6、中径：d 2=D 2 = d -2×3/8H=d -0.6495P 7、小径：d 1=D 1 = d -2×5/8H= d -1.0825P 二、加工普通三角形外螺纹前螺杆直径和加工时吃刀深度的计算。 1、M20的外螺纹，公称直径是大径20，高速车削三角形螺纹时，受车刀挤压后会使螺纹大径尺寸胀大，因此车螺纹外圆的直径，应比螺纹大径小，当螺纹螺距为1.5～3.5时，外径一般可以小0.2～0.4。 2、按照普通三角形螺纹理论公式，我们加工圆柱螺纹时因牙型高度为0.5413P，我们加工时进刀深度也应该是0.5413P，但是实际加工中却采用0.6495P的进刀深度。这个问题在初学加工螺纹时给同学们带来很多困惑，那么我们加工中到底该采用哪个进刀深度？ 原始三角形高度=P/2cot(a/2)，削平高度：外螺纹牙顶和内螺纹牙底均在H/8处削平，外螺纹牙底和内螺纹牙顶均在H/4处削平。以外三角形螺纹为例：要在牙顶削去H/8,牙底削去H/4，如何削去呢？只有靠刀具的加工来达到。底部要达到规定的削平处，螺纹车刀前端是刀尖圆弧，圆弧应小于P/8，而标准规定的牙底形状是削平的梯形，和规定的标准不完全一样，加工时刀具一定要往下切，刀具要切到H/4的中央，因此吃刀量为H/8+5H/8=3H/4=3/4×0.866P=0.6495。也就不难理解。 例1：加工一个M20×2的螺纹，加工螺纹前的螺杆直径是多少？螺纹的总吃刀量是多少？ 解：加工螺纹前螺杆的直径20-0.2=19.8mm 总的背吃刀量=0.6495p=0.6495×2=1.299mm 分五次切削，每次背吃刀量a p1 =0.5 mm a p2 =0.35 mm a p3 =0.25 mm a p4 =0.199 mm
三角形螺纹(紧固螺纹)
三角形螺纹 是联接螺纹的基本形式，牙根强度高，具有良好的自锁性能。普通螺纹按螺距P不同分为粗牙和细牙两种，细牙螺纹小径比粗牙大，强度高，自锁性更好，但细牙螺纹不耐磨，易滑扣。工程中应用最广泛，一般联接常采用粗牙螺纹，细牙螺纹多用于薄壁管件或承受振动冲击和变载荷的联接，还可用于轻载和精密的微调机构中的螺旋副。 螺纹公差带由其相对于基本牙型的位置和大小组成。公差带的位置由基本偏差确定。外螺纹的上偏差es为基
本偏差；内螺纹的下偏差EI为基本偏差，如图1所示。 图1 内螺纹规定了两种公差带位置，其代号分别为G和H；外螺纹规定了四种公差带位置，其代号为e、f、g和h。内螺纹的公差带位置如图2和外螺纹的公差带位置如图3所示。 图2 TD1--- 内螺纹小径公差；TD2--- 内螺纹中径公差
图3 Td--- 外螺纹大径公差；Td2--- 外螺纹中径公差 根据螺纹配合的要求，可将公差等级和公差位置组合，得到多种公差带。为减少量刃具的品种，给出公差带选用原则： 精密：用于精密螺纹，要求配合性质变动较小； 中等：适用于一般用途； 粗糙：精度要求低或加工制造困难的螺纹。
内、外螺纹公差带选用（摘自GB/T197-1981）见表2与表3 表 注：(1) 大量生产的精密紧固件螺纹，推荐采用带☆的公差带。 (2) 带*的公差带应优先选用，括号内公差带尽量不用。 (3) 精密配合用于精密螺纹，其 配合性质稳定；一般配合采用中
等配合；精度要求不高或加工较 困难的螺纹采用粗糙配合。 (4) 内外螺纹的选用公差带可随 意组合，为保证有足够的接触高 度，加工后的零件的最优配合为 H/g，H/h或G/h。若公称直径小于 1.4mm的螺纹副，应采用5H/6h或 更精密的配合。 国际公制标准螺纹（国家标准CNS）：牙顶为平面，牙底为圆弧形，
螺纹测量公差与标准
第一部分基础知识 , p- Y+ I! D' ]5 J/ V$ k" d9 第一章度量 3 P1 j M5 x' d; |3 ]( Q * f6 `7 {5 @. g9 T0 X( T" d 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制）) x" G5 Y2 E, x. t! F f& M+ 1m =100 cm=1000 mm& ]( B$ \/ ]/ P/ Q 1 cm$ Q' ^/ l& {- T# f' b1 C. \( f 012345678910 mm 2、英制计量：（8进制）! W2 b7 n, d2 ?; m) O ×25.4 =9.52''1英寸=8英分1英寸=25.4 mm3/8, ^# f; L7 ?+ U3 L% Z) M' { ( \) Q0 x z- Y' d# h 1/163/165/167/169/1611/1613/1615/16: @; D) G7 B# n, Z4 X) F# c$ ]8 d, X 01/81/43/81/25/83/47/8 1 inch6 q, u- \; ]) e) V9 I6 s 以下的产品用番号来表示其称呼径，如：''3、1/4 4#，5#，6#，7#，8#，10#，12#$ ]( q8 l2 R0 q7 P1 U+ m* j 7 U4 v* j8 C: `5 F) x' u8 } 第二章螺纹! ~1 z3 E" x/ v 5 c* e* h9 z" Y- Y" ?$ z9 N1 C 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类：3 p3 |/ `& T" A1 U( z （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细
用三针法测量三角形螺纹

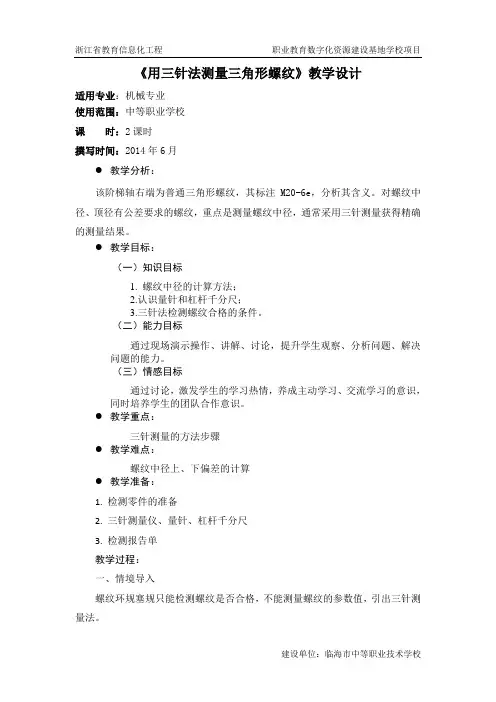

《用三针法测量三角形螺纹》教学设计 适用专业：机械专业 使用范围：中等职业学校 课时：2课时 撰写时间：2014年6月 ●教学分析： 该阶梯轴右端为普通三角形螺纹，其标注M20-6e，分析其含义。对螺纹中径、顶径有公差要求的螺纹，重点是测量螺纹中径，通常采用三针测量获得精确的测量结果。 ●教学目标： （一）知识目标 1. 螺纹中径的计算方法； 2.认识量针和杠杆千分尺； 3.三针法检测螺纹合格的条件。 （二）能力目标 通过现场演示操作、讲解、讨论，提升学生观察、分析问题、解决问题的能力。 （三）情感目标 通过讨论，激发学生的学习热情，养成主动学习、交流学习的意识，同时培养学生的团队合作意识。 ●教学重点： 三针测量的方法步骤 ●教学难点： 螺纹中径上、下偏差的计算 ●教学准备： 1. 检测零件的准备 2. 三针测量仪、量针、杠杆千分尺 3. 检测报告单 教学过程： 一、情境导入 螺纹环规塞规只能检测螺纹是否合格，不能测量螺纹的参数值，引出三针测量法。
