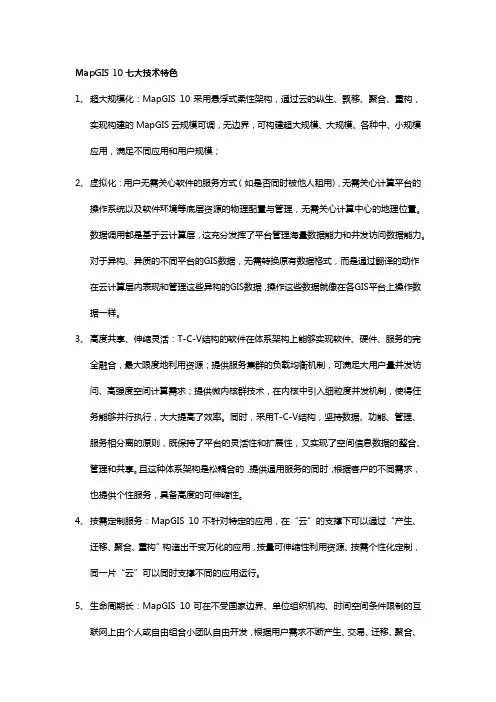

云GIS软件MapGIS 10
2013 2012 2012 2009
2005 1995
打破国外GIS软件一统天下的局面第四代分布式大型GIS软件
开创GIS新纪元
开创地理信息共享服务新局面
全方位移动GIS服务
1991
中国第一套彩色地图编辑出版系统
三维地理空间信息共享服务平台解决方案
开发方式
开发效率大大
降低
开发难
我们对云的探索
SaaS PaaS IaaS
GIS市场高速扩容
继C/S、B/S后，
需要新一代软件
结构，适应云计算
提升GIS功效，
为全球用户提供更广泛、
更智能的地理信息服务T-C-V软件结构
(Terminal-Cloud-Virtual)
应运而生
自然界的云
产生：不受行政边界、人类组织机构、时间空间条件限制，在特定自然气候条件下，水变水蒸气变成云。特性：根据气候条件，可飘移、聚合、重构。
作用：根据气候条件，可产生雪花、冰雹、暴雨、细雨、甘露。
生命：在全球范围内不断产生，飘移、聚合、重构，作用于大地，自然循环，周而复始。
产生特性作用生命
悬浮式架构 微内核群 松耦合接口 功能与数据 分离
飘移 纵生 聚合 重构
终端应用层
T 云计算层 C 虚拟设备层 V
桌面端 移动端 Web 端 终 端 应 用层
V-虚拟设备层
C-云计算层
可定制 可开发
虚 拟 设 备 层 计算机 存储器
数据库 网络设施 虚拟化技术 逻辑 资源池 逻辑 资源池
空间数据
非空间数据 网络数据源数据 SDE 中间件 C-云计算层
逻辑 资源池 数据 资源池 数据 资源池
数据 资源池
MAPGIS67教程(制图详细步骤讲解)
第1章概述与安装 1.1 概述 MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。 MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。 1.2安装 1）系统要求： 硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器； 操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统； 输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪； 输出设备：本单位主要使用的是Canon—IPF700型出图打印机。 2) 硬件的安装： MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。 3）软件的安装： MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装； 对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。 从上述组件中选择实际运用中需要的选项，根据提示即可完成安装。
mapgis软件图形转换
一、如何将mapgis的图形插到word、excel、PowerPoint 中 首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。-Mapgis数据就复制到word文档里。 二、空心字格式 使用空心字时，字体采用相应字体编号的负数。如：-3表示黑体空心字。 三、合并区 1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。 2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。 3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。 四、翻转图形 在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。 五、CAD转化为MAPGIS 1．将CAD文件另存为2004/2000DXF格式。 2．在MAPGIS主程序中选择“文件转换”。 3．输入中选择转入DXF文件，确定并复位 4．保存点线文件（面无法转化） 六、MAPGIS转化为CAD
1．在MAPGIS主程序中选择“文件转换”。 2．分别装入点线文件，复位并全选。 3．输出中选择“部分图形方式输入DXF”全选并确定。 4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。 5．保存成CAD格式。 七、如何把JPG格式的转成MSI格式 图象处理----------图象分析模块。在里面点：文件--------数据输入 --------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为MSI文件格式后再在输入编辑里，导入后矢量化。 八、在电脑里如何做剖面图，不用手画，而且精度更高！ 1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存； 2、裁剪后旋转使剖面线处于水平位置； 3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。 4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线。 5、最后再整饰一下，就作成了剖面图。 其实也可以直接在MAPGIS中直接做，这样就省了用PHOTOSHOP这一步骤，但这样很容易破坏原文件。（如果是已成的矢量图，目前可以用些软件实现剖面自动生成了如Section等，注意剖面方向和比例尺等些因素，要是在平面上加个钻孔或其他地质内容，可以把剖面线和地质内容同时复制出来，再在其他里整图变换成剖面的比例，然后把剖面线和地质内容粘贴进去，并旋转使起点对齐，从地质内容（地质界线，探槽，浅井等）和剖面线交点处，向下投在已成剖面上即可。。。。）
mapgis制图步骤及常用功能
Mapgis制图方法步骤及常用功能 电脑制图基本步骤： 在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。 打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。 因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换： MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→ 文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换 图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→ 矢量化→装入光栅文件→描图 其它常用功能： 做平面图之前，生成标准图框： 自动生成图框： MAPGIS主菜单→实用服务→投影变换→ 系列标准图框→键盘生成矩形图框→ 矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。边框参数：内间距10，外间距1，边框宽1。网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。 图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：， 图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定 因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下： 图像校对： MAPGIS主菜单→图象处理→图象分析→ 打开影像（*.msi文件）→ 镶嵌融合→打开参照文件→参照线文件→ 镶嵌融合→删除所有控制点→ 镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→ 镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正 为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换 投影变换：
MAPGIS平台软件产品技术优势
第一章MAPGIS平台软件产品技术优势 第一节概述 MAPGIS是中地数码科技开发的新一代面向网络超大型分布式地理信息系统基础软件平台。系统采用面向服务的设计思想、多层体系结构，实现了面向空间实体及其关系的数据组织、高效海量空间数据的存储与索引、大尺度多维动态空间信息数据库、三维实体建模和分析，具有TB级空间数据处理能力、可以支持局域和广域网络环境下空间数据的分布式计算、支持分布式空间信息分发与共享、网络化空间信息服务，能够支持海量、分布式的国家空间基础设施建设。 系统具有以下特点： （1）采用分布式跨平台的多层多级体系结构，采用面向“服务”的设计思想。 （2）具有面向地理实体的空间数据模型，可描述任意复杂度的空间特征和非空间特征，完全表达空间、非空间、实体的空间共生性、多重性等关系。 （3）具备海量空间数据存储与管理能力，矢量、栅格、影像、三维四位一体的海量数据存储，高效的空间索引。 （4）采用版本与增量相结合的时空数据处理模型，“元组级基态+增量修正法”的实施方案，可实现单个实体的时态演变。 （5）具有版本管理和冲突检测机制的版本与长事务处理机制。 （6）基于网络拓扑数据模型的工作流管理与控制引擎，实现业务的灵活调整和定制，解决GIS和0A的无缝集成。 （7）标准自适应的空间元数据管理系统，实现元数据的采集、存储、建库、查询和共享发布，支持SRW协议，具有分布间索能力。 （8）支持真三维建模与可视化，能进行三维海量数据的有效存储和管理，三维专业模型的快速建立，三维数据的综合可视化和融合分析。 （9）提供基于SOAP ffi XML的空间信息应用服务，遵循Opengis规，支持WM S WFS WCS GLM3支持互联网和无线互联网，支持各种智能移动终端
实验一 MAPGIS软件认识
实验一 MAPGIS软件认识 一、实验目的 （1）熟悉桌面GIS软件MAPGIS的界面环境 （2）初步掌握MAPGIS主要工具、菜单命令的使用 （3）MAPGIS软件具备的基本功能 二、实验内容和步骤 1、MAPGIS 地理信息系统的基本功能 (一) MAPGIS系统的运行环境及应用范围 MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M（推荐4.3G）以上，1024×768×256色的彩显设备。 MAPGIS 软件环境：中文WINDOWS95、WINDOWS98、WINDOWS2000以及NT4.0以上。 MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。 (二)MAPGIS系统的安装与启动 MAPGIS目前最高版本是7.0，包括加速卡或软件狗一块，系统光盘一张，使用手册一本。 首先将加速卡安装到计算机的空闲的ISA扩展槽中或将软件狗插到打印口上，将其固定好。开机后，找到MAPGIS软件所在的目录，执行安装程序SETUP.EXE，按照屏幕上的提示进行安装。桌面上会自动建立一个“MAPGIS主菜单”的图标，在该图标上双击鼠标左键即可进入MAPGIS主菜单，然后运行各子系统。亦可从开始菜单进入程序，找到MAPGIS直接运行各子系统。 在运行各子系统前，最好先进系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。
实验一 MAPGIS软件系统入门简介
实验一MAPGIS软件系统入门简介 一、实验目的 1、了解有关地理信息系统的相关概念及主要功能； 2、了解MAPGIS软件的基本功能和系统的操作环境； 3、MAPGIS软件快速入门； 二、实验主要内容 ?MAPGIS 6.5 软件简介 1、什么是MAPGIS软件？ MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：将空间数据数字化输入、编辑、拓扑一体化；具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多；基本上完成了GIS方方面面的分析功能。 2、MAPGIS主要应用领域 MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。 3、MAPGIS系统的总体结构 MAPGIS是具有国际先进水平的完整的地理信息系统，它分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分，如图1。根据地学信息来源多种多样、数据类型多、信息量庞大的特点，该系统采用矢量和栅格数据混合的结构，力求矢量数据和栅格数据形成一整体的同时，又考虑栅格数据既可以和矢量数据相对独立存在，又可以作为矢量数据的属性，以满足不同问题对矢量、栅格数据的不同需要。 4、MAPGIS的主要功能 数据输入 在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS 的关键之一。MAPGIS提供的数据输入有数字化仪输入、扫描矢量化输入、GPS输入和其它数据源的直接转换。 数据处理 输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。MAPGIS通过图形编辑子系统及投影变换、误差校正等系统来完成。 数据库管理
MAPGIS软件操作流程1
1、先系统设置，把工作目录选成影像路径。 一、用实用服务\启动投影变换（定内图框） 2、标准图框\根据图幅号生成图框（这一步输入正确的老图幅号） （1）把图框文件名输成正确的老图号，点击椭球参数如下 （2） （3）选择北京54，单击确实即可 （4）
（5）这几步点完后直接存盘 3、图框生成后，先把wl,wt两个文件存盘，然后关闭，在打开这两个文件，投影转换――工作区直接投影转换（把软件生成的图框进行大地坐标转换） （1）先：选择文件（把正确路径先好）－当前投影，看（投影中心点经度和投影区内任意点的纬度）这两个工作区的坐标把它记下来
（2）在把目的投影点开，按照下面的界面配置即可 （3）把这些配置好后，点击开始转换，然后在点确定，复位窗口（可看是否已经转换为大地坐标（六位、七位））存盘。 二、图形处理\输入编辑 1、新建工程\单击从文件导入，选择任意一个文件即可 3、（把工程界面打开后，每个文件都要单独打开，单独存储（最好更换颜色以便下一步镶 嵌时能查看误差大小），这一步完后，才能进行下一步，切记）右键\添加项目，打开两个文件，把它们存工程文件，格式为*.mpj
4、 三、启动图像处理\图像分析（图框与影像融合） 1、先把JPG或者TIF转成MSI格式,把文件选好后，点转换即可 2、打开MSI格式――镶嵌融合――打开参照文件――参照线文件――删除所有控制点（如 果以前没有定影像就不用删）；添加控制点，先点影像里面的坐标，后点图框，点一个影像点就对应框里面的点；四个点点好后，校正预览看一下，然后在镶嵌融合――输出文件――RBM文件 四、把以上的准备工作做完后，启动编辑子系统（在步画线了） 1、打开工程文件，在左边窗口里面右键――新建线――然后修改线结构（修改结构必须要 在线文件前面打“∨”） (1)修改线结构：L线编辑――X参数编辑――编辑线属性结构Z（修改点结构也一样） 字段名称字段类型字段长度小数位数界码字符串 5 线地类码字符串 5 宽度浮点型8 1 权属性质字符串10 悬挂字符串 5 2、把生成的图框添加到刚才新建的线文件里面去，先把软件生成好的那个线文件关闭，然 后在工作区――添加文件――添加线文件－打开软件生成好的那个线文件（H-48-127-(19)）.WL,打开后，只留内图框，其余删除，顺便把内图框属性赋了(界码为990)
MAPGIS软件介绍
实验一初识MAPGIS软件 相关知识简介 (一) 地理信息系统的基本概念 地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。 (二) GIS的基本功能 GIS的基本功能有： ①数据采集与输入； ②地图编辑； ③空间数据管理； ④空间分析； ⑤地形分析； ⑥数据显示与输出。 (三) GIS的软件 1. Arc/Info软件 Arc/Info是由美国环境系统研究所开发的，是目前世界上使用最多的商业化软件之一。Arc/Info是以矢量数据结构为主体的GIS系统，它是通过关系数据库管理属性数据。 2. Mapinfo软件 Mapinfo是美国MAPINFO公司推出的适用于不同平台的GIS系统，在PC桌面平台上其占有相当大的市场。Mapinfo是以矢量数据结构为主体的GIS平台，对空间数据管理采用无拓扑矢量结构，具有强大的符合工业界数据库标准的管理系统，在城市规划、行政管理等方面得到广泛应用。它的主要优势是在空间数据库管理和分析方面，简单易学、实用，而且桌面制图功能强，但在GIS空间分析方面似乎落后于Arc/Info软件。 3. Intergraph MGE软件 MGE是实力强大的计算机硬件与软件商美国INTERGRAPH公司的产品，其优势是应用平台是NT平台，采用栅格矢量一体化数据结构，其功能模块模拟与ARCINFO公司相似，但在图形动态模拟方面有较大的优势。 4. GRASS软件 GRASS是Unix系统平台上的GIS系统，主要采用栅格数据结构，在地下水模拟方面使用很广。 5. MAPGIS软件 MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：
MAPGIS综合实训
一、课程性质、目的和要求 《MAPGIS综合实训》是地理信息与地图制图等专业的核心专业课程之一。在教学中以MAPGIS软件为平台，在《地理信息系统》与《地图学》相关基础知识与应用的基础上，以应用生产实际过程中的几个综合实践为素材，注重综合实践技能提高。 《MAPGIS综合实训》以两个大的方向来完成，一个方向是资源勘查专业，另外一个方向是国土资源类专业。 GIS实训课程主要通过四个实训项目的内容来完成的。实训一是采用分组的形式完成 1: 20 万地质图的编绘。实训二以景洪农村地籍数据为基础资料，要求把景洪农村地籍数据（CASS数据）转换为MAPGIS数据，同时导出其属性，然后在MAPGIS的属性库管理和图形库 管理中进行入库管理。整个入库管理工作在MAPGIS平台下进行操作，借助系统提供的地图 库管理、属性管理、报表编辑等子系统完成相应的查询任务。实训三以影像进行分析，勾绘，完成更新调查为内容。实训四以一个地灾评估中的交通图、水系图、构造图及评估图的绘制为内容。通过该实训要求学生掌握用MAPGIS编制地灾评估的相关图件的全过程及基本方法， 了解通过坐标点投影工作区的方法。了解地灾评估报告的结构和大体内容。 通过 50 学时的上机实验课的上机操作，学生应达到以下基本要求: 1. 要求学生熟悉用 MAPGIS编制地图的全过程及基本方法。 2. 了解MAPGIS在制图领域中的应用，巩固地图编绘的基本原理、综合理论和方法。 3. 要求学生掌握属性库结构的编辑方法、属性的编辑方法以及MAPGIS文件的属性连接 及外挂数据库（商用数据库）的编辑方法。 4. 要求掌握使用MAPGIS图形数据库的步骤和方法。 5. 要求学生掌握使用 MAPGI“S 图像分析”子系统实现图像控制点编辑，图像之间的配 准，图像与图形之间的配准，图像镶嵌，图像的几何校正，图像重采样以及DRG数据生产。 6. 通过标准图框对标准分幅地形图的校正，再用校正后的地形图对某地区的影像进行镶嵌，从而在影像上进行勾绘，从而实现数据的调查更新。 7. 通过该实训要求学生掌握用MAPGIS编制地灾评估的相关图件的全过程及基本方法， 了解通过坐标点投影工作区的方法。 8. 了解地灾评估报告的结构和大体内容。 实验一 MAPGIS界面认识 一、实验目的与要求 1．掌握 MAPGIS 6.6 系统参数设置。 2．掌握输入编辑系统的各窗口操作。 3．了解文件的编辑、处理方法。 4．了解输入编辑系统的菜单项和工具栏。 二、实验原理 利用MAPGIS软件的功能完成本次实验。 三、实验步骤 1．MAPGIS 6.6 系统参数设置 2．窗口操作 3．文件操作 实验二图像校正处理 一、实验目的与要求 1. 掌握MAPGIS中图像文件的转换方法。 2. 掌握MAPGIS中图像校正处理的方法。
MAPGIS常见问题与使用方法
MAPGIS常见问题与使用方法 1.工程图例中的分类码和编码的用法 (1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。操作方法如下： ① 在工程操作区域中单击鼠标右键，选择“编辑工程图例”，单击“编辑分类”，输入“分类码”（0－255之间）和分类名称。全部输完后按“确定”键。 ② 在图例表中双击一图例，在分类码处指定分类码。所有图例都应指定相应分类码。完成后单击“确定”保存退出（注：一个分类码可对应多个图例）。 ③ 在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码。所有文件都应有相应分类码。 (2) 设置好编码后，可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码，系统会自动跳到编码所对应的图例上。 2. 如何利用图例版修改图元参数？ 用图例板来修改图元参数非常方便。以修改区为例，打开图例板后，在区编辑里选择“修改区参数”，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可。 3．如何制作专色？ 进人“编辑专色”，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按“保存专色”按钮存盘即可。若用户需增加一新专色，按“增加专色”按钮，然后调整新专色的CMYK，满意后存盘。若用户需删除一专色，按“减少专色”按钮。 4．打印光栅文件时应该选用哪个打印机？ 用“打印光栅文件”打印时，系统会弹出“输出设备设置”对话框，其中“输出设备”是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项：CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。“使用打印机”实际是一个端口指向，表示输出的光栅数据可以通过选择的打印驱动程序发送到对应的
MapGIS 的主要功能
MAPGIS的主要功能 l．数据输入 在建立数据库时，我们需要将各种类型的空间数据转换为数字数据，数据输入是GIS的关键之一。MAPGIS提供的数据输入有数字化仪输入、扫描矢量化输入、GPS输入和其它数据源的直接转换。 (1) 数字化输入 数字化输入也就是实现数字化过程，即实现空间信息从模拟式到数字式的转换，一般数字化输入常用的仪器为数字化仪。 (2)扫描矢量化输入 扫描矢量化子系统，通过扫描仪输入扫描图象，然后通过矢量追踪，确定实体的空间位置。对于高质量的原资料，扫描是一种省时、高效的数据输入方式。 (3)GPS输入 GPS是确定地球表面精确位置的新工具，它根据一系列卫星的接收信号，快速地计算地球表面特征的位置。由于GPS测定的三维空间位置以数字坐标表示，因此不需作任何转换，可直接输入数据库。 (4)其他数据源输入 MAPGIS升级子系统可接收低版本数据，实现6.X与5.X版本数据的相互转换，即数据可升可降，供MAPGIS使用。MAPGIS还可以接收AUTOCAD、ARC/INFO、MAPINFO等软件的公开格式文件。同时提供了外业测量数据直接成图功能，从而实现了数据采集、录入、成图一体化，大大提高了数据精度和作业流程。 2.数据处理 输入计算机后的数据及分析、统计等生成的数据在入库、输出的过程中常常要进行数据校正、编辑、图形整饰、误差消除、坐标变换等工作。MAPGIS通过图形编辑子系统及投影变换、误差校正等系统来完成，下面分别介绍之。 (1) 图形编辑 该系统用来编辑修改矢量结构的点、线、区域的空间位置及其图形属性、增加或删除点、线、区域边界，并适时自动校正拓扑关系。图形编辑子系统是对图形数据库中的图形进行编辑、修改、检索、造区等，从而使输入的图形更准确、更丰富、更漂亮。 (2) 投影变换 地图投影的基本问题是如何将地球表面（椭球面或圆球面）表示在地图平面上。这种表示方法有多种，而不同的投影方法实现不同图件的需要，因此在进行图形数据处理中很可能要从一个地图投影坐标系统转换到另一个投影坐标系统，该系统就是为实现这一功能服务的，本系统共提供了20种不同投影间的相互转换及经纬网生成功能。通过图框生成功能可自动生成不同比例尺的标准图框。 (3) 误差校正 在图件数字化输入过程中，通常的输入法有：扫描矢量化、数字化仪跟踪数字化、标准数据输入法等。通常由于图纸变形等因素，使输入后的图形与实际图形在位置上出现偏差，个别图元经编辑、修改后可满足精度要求，但有些图元由于发生偏移，经编辑很难达到实际要求的精度，说明图形经扫描输入或数字化输入后，存在着变形或畸变。出现变形的图形，必须经过数据校正，消除输入图形的变形，才能使之满足实际要求，该系统就是为这一目的服务的。通过该系统即可实现图形的校正，达到实际需求。 (4) 镶嵌配准 图象镶嵌配准系统是一个32位专业图象处理软件，本系统以MSI图象为处理对象。本系统
MAPGIS使用方法-速成
目录 1．MAPGIS简介 1.1 MAPGIS主界面 1.2系统设置 1.3 MAPGIS的主菜单 2．文件转换子系统 2.1文件转换子系统界面 2.2 AutoCAD的“*.dxf”文件转换为MAPGIS的“*.w?”文件 2.3 MAPGIS的“*.w?”文件转换为AutoCAD的“*.dxf”文件 3．图形裁剪子系统 3.1图形裁剪子系统界面 3.2图形裁剪 4．输入编辑子系统 4.1输入编辑子系统界面 4.2新建工程 4.3在工程中添加项目 4.4工程输出（打印或抓图） MAPGIS使用方法(速成) 1．MAPGIS简介 1.1 MAPGIS主界面 MAPGIS主界面如下：
1.2 系统设置 单击“系统设置”，出现下面的窗口 其中，“数据源类型”选择“单机数据源”；“工作目录”可任意选择；其它三项必须选择MAPGIS所属的CLIB，SLIB和TEMP 目录。 1.3 MAPGIS的主菜单 MAPGIS的主菜单如下： 图形处理 数字测图 输入编辑 输出 文件转换 升级 库管理 数据库管理 属性库管理 地图库管理 影像库管理 空间分析 空间分析 DTM分析 网络编辑 网络分析 图像处理 镶嵌配准 图像分析 电子沙盘 实用服务 误差校正 投影变换 图形裁剪 报表定义
点击相应的菜单可进入对应的子系统。 2．文件转换子系统 2.1文件转换子系统界面 2.2 AutoCAD的“*.dxf”文件转换为MAPGIS的“*.w?”文件 操作步骤： 1．点击“输入－>装入DXF”，出现一个“打开”对话框，选择需要进行转换的dxf文件。出现下面的窗口： 选择不需要转换的图层，单击“OK”。 2．关闭文件转换子系统界面，出现如下的提示窗口： 按提示保存转化所得到的MAPGIS文件。 注意：所转化的dxf文件应为尽量低的版本（如R12版本），否则可能出现转换不成功，或者只能转换部分图形的现象。 2.3 MAPGIS的“*.w?”文件转换为AutoCAD的“*.dxf”文件 1．点击“文件—>装入点/装入线/装入区”，引入所需要转换的MAPGIS文件。 2．点击“输出—>全图形方式输出DXF”，出现下面的窗口
关于MAPGIS几种简便常用方法
关于MAPGIS造区的几种方法： （1）先画线再用线工作提取弧段 （2）先画线再用图形造区功能 （3）直接用弧段来造区 前两种方法都要经过[自动剪断线]->[清除微短线]->[清除线重叠坐标]->[自动线结点平差] -> [拓扑查错]处理后才能进行下一步工作。 如何将mapgis的图形插到word、excel、PowerPoint 中 首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。 Mapgis数据就复制到word文档里。 空心字格式 使用空心字时，字体采用相应字体编号的负数。如：-3表示黑体空心字。 合并区 1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。 2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。 3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。 四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。 CAD转化为MAPGIS 1．将CAD文件另存为2004/2000DXF格式。 2．在MAPGIS主程序中选择“文件转换”。 3．输入中选择转入DXF文件，确定并复位 4．保存点线文件（面无法转化） MAPGIS转化为CAD 1．在MAPGIS主程序中选择“文件转换”。 2．分别装入点线文件，复位并全选。
3．输出中选择“部分图形方式输入DXF”全选并确定。 4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。 5．保存成CAD格式。 如何把JPG格式的转成ＭＳＩ格式 图象处理----------图象分析模块。在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。 在电脑里如何做剖面图，不用手画，而且精度更高！ 1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存； 2、裁剪后旋转使剖面线处于水平位置； 3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。 4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线。 5、最后再整饰一下，就作成了剖面图。 其实也可以直接在MAPGIS中直接做，这样就省了用PHOTOSHOP这一步骤，但这样很容易破坏原文件。（如果是已成的矢量图，目前可以用些软件实现剖面自动生成了如Section等，注意剖面方向和比例尺等些因素，要是在平面上加个钻孔或其他地质内容，可以把剖面线和地质内容同时复制出来，再在其他里整图变换成剖面的比例，然后把剖面线和地质内容粘贴进去，并旋转使起点对齐，从地质内容（地质界线，探槽，浅井等）和剖面线交点处，向下投在已成剖面上即可。。。。） 工程打印输出方法 MAPGIS提供三种输出方法：windows输出、光栅输出、PostScript输出； 1、windows输出 “windows输出”是MAPGIS平台利用windows的GDI，在各种打印机，绘图仪上输出，输出设备必须安装好对应的windows输出驱动程序。由于在整个打印过程中MAPGIS没有做任何的处理，只是调用了windows的打印驱动来打印输出各种图件，所以如果这时出现打印问题，应该优先考虑是不是页面设置和硬件上出了问题。对于“wi ndows输出”，由于受到输出设备的windows输出驱动程序及输出设备的内部缓存等因素的限制，在输出一些比较复杂的图形时，可能有的图元、线型或者颜色不能正确输出，并且部分数据的处理会比较慢，这种情况只有在“光栅输出”下才能解决。 2、光栅输出 MAPGIS光栅输出是为了解决复杂图形的输出以及部分绘图仪的设备内存限制等问题而设计的，它极大的提高了大幅面地图的输出速度。MAPGIS设计了一个针对地图处理的高
MapGIS快捷键大全
MapGIS快捷键大全 “A”键------输入线时:锁定线头或线尾 (输入弧段:锁定弧段头或弧段尾) “S”键------锁定线中点 (锁定弧段中点) “D”键------靠近线的最近点__不加点 (靠近弧段的最近点__不加点) “F”键------靠近线的最近点__加点 (靠近弧段的最近点__加点) 还有大家更加不知道的: 我体会的，ctrl + S 选图元 + Q 输入线 + W 输入点 + E 输入弧段 + Z 后退 可以减少找输入工具的时间 还有菜单工具都可自设快捷键:'设置' / '用户自订菜单' 也用不着到处找其它辅助软件了～ 还不马上试试～ “Ctrl” 键------封闭线或弧段(这个应该大多数人都知道) 用法:按住 Ctrl + 鼠标右键 “Shift”键------锁定线或弧段的折点 用法:按住 Shift + 鼠标左键 (鼠标光标放在要锁定的线上，靠近要锁定的那端就行，接近也可以～) 常用的键包括: F4键(高程递加):
这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。 F5键(放大屏幕): 以当前光标为中心放大屏幕内容。 F6键(移动屏幕): 以当前光标为中心移动屏幕。 F7键(缩小屏幕): 以当前光标为中心缩小屏幕内容。 F8键(加点): 用来控制在矢量跟踪过程中需要加点的操作。按一次F8键，就在当前光标处加一点。 F9键(退点): 用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。 F11键(改向): 用来控制在矢量跟踪过程中改变跟踪方向的操作。按一次F11键，就转到矢量线的另一端进行跟踪。 F12键(抓线头): 在矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头。
MAPGIS67教程(制图详细步骤讲解)
第1章概述与安装 1、1 概述 MAPGIS 就是中国地质大学(武汉)开发得、通用得工具型地理信息系统软件。它就是在享有盛誉得地图编辑出版系统 MAPCAD 基础上发展起来得,可对空间数据进行采集,存储,检索,分析与图形表示得计算机系统。MAPGIS 包括了 MAPCAD得全部基本制图功能 ,可以制作具有出版精度得十分复杂得地形图、地质图,同时它能对图形数据与各种专业数据进行一体化管理与空间分析查询 ,从而为多源地学信息得综合分析提供了一个理想得平台。 MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业 ,在该系统得基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统得开发。 1、2安装 1)系统要求: 硬件:CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器; 操作系统:Win9x、Win2000、WinNT 、WinXP或Win7系统; 输入设备:本单位主要使用得就是GRAPHTEC—RS200Pro型扫描仪; 输出设备:本单位主要使用得就是Canon—IPF700型出图打印机。 2) 硬件得安装: MAPGIS 硬件部分有加密狗,ISA 卡、PCI 卡三种,本单位主要为 MAPGIS USB 软件狗,在确保机器 BIOS 设置中 USB 设备未被禁止得条件下,Windows 98 与 Windows2000 自带得标准 USB 驱动程序均可支持 MAPGIS USB 软件狗工作。 3)软件得安装: MAPGIS 安装程序得安装过程为:找到 MAPGIS 系统安装软件,双击SETUP 图标,系统自动安装软件,在 WIN2000/NT/XP 下安装时,应先运行 WINNT_DRV,提示成功后才可选择SETUP 开始 MAPGIS 程序得安装; 对于 MAPGIS6、1 及 MAPGIS6、5,则无关键字与安装选择 ,但须根据实际需要选择安装组件。 从上述组件中选择实际运用中需要得选项 ,根据提示即可完成安装。
