弹性成像
超声弹性成像
超声弹性成像是一种新型超声诊断技术，能够研究传统超声无法探测的肿瘤及扩散疾病成像，正处于观察研究阶段，可应用于乳腺、甲状腺、前列腺等方面。原理
临床医生通过触诊定性评价和诊断乳腺肿块，其基础是组织硬度或弹性与病变的组织病理密切相关。组织的弹性依赖于其分子和微观结构,新的弹性成像技术提供了组织硬度的图像，也就是关于病变的组织特征的信息。超声弹性成像是利用生物组织的弹性信息帮助疾病的诊断。其基本原理为：根据各种不同组织的弹性系数不同，在相同外力作用下，弹性系数大的，引起的应变比较小；反之，弹性系数较小的，相应的应变比较大。也就是比较柔软的正常组织变形超过坚硬的肿瘤组织。弹性系数小、受压后位移变化大的组织显示为红色，弹性系数大、受压后位移变化小的组织显示为蓝色，弹性系数中等的组织显示为绿色。
优点
生物组织的弹性（或硬度）与病灶的生物学特性紧密相关，对于疾病的诊断具有重要的参考价值。作为一种全新的成像技术,它扩展了超声诊断理论的内涵和超声诊断范围，弥补了常规超声的不足,能更生动地显示、定位病变及鉴别病变性质，使现代超声技术更为完善，被称为继A型、B型、D型、M型之后的E 型超声模式。
分类
超声弹性成像可大致分为：血管内超声弹性成像及组织超声弹性成像两大类。1）血管内超声弹性成像是利用气囊、血压变化或者外部挤压来激励血管，估计血管的运动即位移，得到血管的应变分布，从而表征血管的弹性。2）组织超声弹性成像多采用静态/准静态的组织激励方法。利用探头或者一个探头-挤压板装置，沿着探头的纵向(轴向)压缩组织，给组织施加一个微小的应变。根据各种不同组织的弹性系数不同，再加外力或交变振动后其应变也不同，收集被测体某时间段内的各个信号片段，利用复合互相关方法对压迫前后反射的回波信号进行分析，估计组织内部不同位置的位移，从而计算出变形程度，再以灰阶或彩色编码成像。
一些研究结果表明，实时组织弹性成像能较有效地分辨不同硬度的物体，但所反映的并不是被测体的硬度绝对值,而是与周围组织相比较的硬度相对值。临床应用
组织弹性成像可有效鉴别实质性肿瘤的良恶性，对于恶性病变诊断具有较高的特异性和敏感性。目前其主要应用于乳腺、前列腺、甲状腺等小器官，尤其在乳腺疾病方面研究更为深入，技术更加成熟。此外，组织弹性成像还可应用于肝纤维化的诊断、局部心肌功能评价以、区别肢体静脉血栓（新鲜血栓、陈旧血栓与纤维化血栓）、高强度聚焦超声（HIFU）与射频消融（RFA）引起的损害的检测与评估、对血管壁动脉硬化斑局部力学特性进行成像的技术、估计粥样斑块的组成成分、评价粥样斑块的易损性、估计血栓的硬度和形成时间，甚至观察介入治疗和药物治疗的效果，具有重要的临床价值。
超声弹性成像评分：
5分法标准：1分：肿瘤整体发生变形，图像显示为绿色;2分：肿瘤大部分发生变形，小部分没有变形，图像显示绿色和蓝色的马赛克状;3分：肿瘤边界发生变形，中心部分没有变形，图像显示病灶中心为蓝色，病灶周边为绿色;4分：肿瘤全体没有变形，图像显示病灶整体为蓝色;5分：肿瘤整体和周边组织都没有变形，图像显示病灶和周边组织为蓝色。临床上多以弹性成像评分4分以上考虑恶性，3分以下考虑为良性病变。
俞清等根据病灶区显示的不同颜色，将弹性图像表现分为6级：0 级：病灶区以红色或黄色为主，多见于囊性病变;Ⅰ级：病灶与周围组织呈均匀的绿色; Ⅱ级：病灶区蓝绿相间，以绿色为主; Ⅲ级：病灶区蓝绿相间，以蓝色为主，周边呈绿色; Ⅳ级：病灶区完全为蓝色覆盖; Ⅴ级：病灶区完全为蓝色覆盖，且病变周围的少部分组织也为蓝色。良性实性肿块的硬度总体上较恶性病变为小，故良性肿块多为0~Ⅱ级，而恶性病变多为Ⅲ~Ⅴ级。如用≤Ⅱ级作为判定良性实性肿块的标准，其敏感性及特异性均为89.5%;而用Ⅲ级以上作为判断恶性的标准，其敏感性及特异性均为83.53%。
冲击弹性波
升拓无损检测技术—冲击弹性波 （四川升拓检测技术有限责任公司，四川成都610045） 摘要：冲击弹性波则是用锤或其他激振装置与测试对象冲击产生，是弹性波的一种。因为其具有激振能量大、操作简单、便于频谱分析等特点，是一种非常适合无损检测的媒介。 关键词：无损检测技术，冲击弹性波，波的分类，反射特性，升拓无损检测 无损检测运用广范，在国内许多行业和部门，例如机械、粉末冶金、建筑、公路、铁道、隧道、桥梁、石油天然气、石化、化工、航空航天、船舶、电力、核工业、兵器、煤炭、有色金属、医疗机构、核工业、海关等领域均有运用。四川升拓检测技术有限责任公司的无损检测技术主要致力于工程质量、结构安全和广域防灾减灾等方面的设备、系统的开发和销售。以振动、波动、声响、冲击等作为测试和监测媒介。 无损检测技术，又称非破坏检查技术，在不破坏物质原有状态及化学性质的前提下，利用物质中因有缺陷或组织结构上的差异存在而使其物理性质的物理量发生变化的现象，以不使检查物使用性能和形态受到操作为前提，通过一定的检测手段来测试、显示和评估这些变化，从而了解从而了解和评价材料、产品、设备构件等被测物的性质、状态或内部结构等所采用的检查方法。 无损检测技术是第二次世界大战后迅速发展起来的一门新兴的工程科学，它最突出的特点是“无损伤”。其发展过程经历了三个阶段：无损探伤阶段、无损检测阶段和无损评价阶段。首先，无损探伤阶段主要是探测和发现缺陷；其次，无损检测阶段不仅仅是探测缺陷，还包括探测试件的一些其他信息，例如、材质、结构、性质、状态等，并试图通过测试，掌握更多的信息；再次，无损评价阶段不仅要求发现缺陷，探测试件的材质、结构、性质、状态，还要求获取更全面，更准确的综合的信息，例如缺陷（裂缝、剥离、内部空洞、蜂窝等）、几何尺寸（厚度、埋深）、位置、取向、内含物、残余应力等，结合成像技术、自动化技术、计算机数据分析和处理等技术，材料力学、断裂力学等知识综合应用，对试件或产品的质量和性能给出全面、准确的评价。无损检测技术常用的方法有冲击弹性波检测（包含超声波检测和声波检测）、射线检测，超声波检测，磁粉检测，渗透检测、涡流检测、声发射检测等方法。进入21世纪以后，为满足生产的需求，并伴随着现代科学技术的发展，特别是计算机技术、数字化与图像识别技术、人工神经网络技术和机电一体化技术的快速发展，无损检测的方法和种类日益繁多，除了上面提到的几种方法外，射线、激光、红外、微波、液晶、等技术都被应用于无损检测。

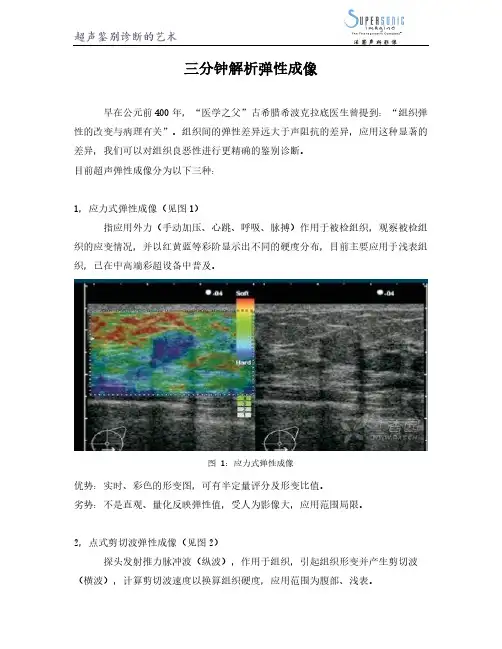

三分钟解析弹性成像
