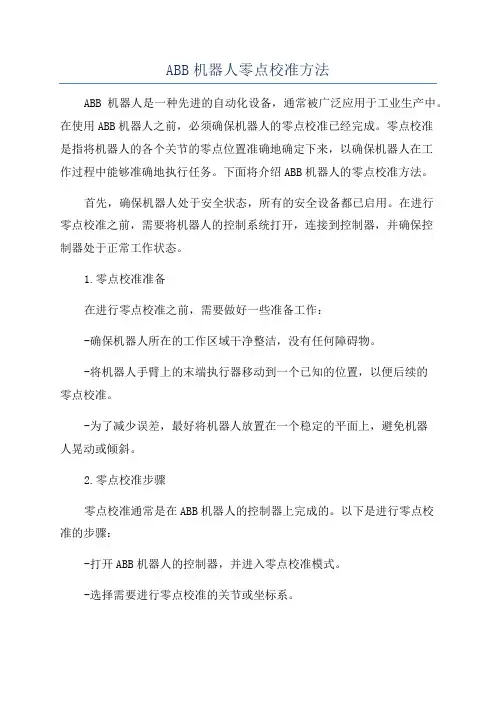

ABB机器人零点校准方法
FlexPendant 的操作方式
1、操作FlexPendant 时,通常左手持设备,右手在触摸屏上操作。具体手持方法如图12所示
图12
2、手持操作器主要部件如图13所示
图13
3、控制柜上的主要按钮和端口如图14所示
图14
4、控制柜上钥匙开关的位置于意义如图15所示
图15 注:手动全速模式不建议使用
校准机器人零点位置的具体方法
注:需要点击操作的地方都做了浅红色标记
第一步:
选择手动操纵(参看图1,首先把钥匙开关打到手动位置)
方法: 1> 点击ABB 2> 点击手动操纵
图 1
第二步:选择动作模式(参看图2 和图3)
方法: 1> 点击动作模式2> 点击轴1 - 3 或者轴4 - 6
3> 点击确定
第三步:选择工具坐标(参看图2 和图4)
方法: 1> 点击工具坐标2> 点击tGripper 3> 点击确定
图2图3 第四步:选择移动速度(参看图2 和图5)
方法: 1> 点击增量2> 点击中或者小3> 点击确定
图4图 5 第五步:手动移动机器人各轴到机械零点位置(参看图2)
方法: 此时图2上操纵杆方向处显示操纵杆移动方向于轴的对应关系
注意:
如果先前选择轴1 - 3 则
1> 操纵杆上下移动为2轴动作
2> 操纵杆左右移动为1轴动作
3> 操纵杆顺/逆时针旋转为3轴动作
如果先前选择轴4 - 6 则
1> 操纵杆上下移动为5轴动作
2> 操纵杆左右移动为4轴动作
3> 操纵杆顺/逆时针旋转为6轴动作
1> 左手持示教器,四指握住示教器使能开关(在示教器下方黑色胶皮里面)
2> 右手向唯一一个方向轻轻移动操纵杆,把各轴按顺序移动到各自机械绝对零点
图 6 A(六轴机器人)
图6B(四轴机器人)
移动顺序,依次为6轴→5轴→4轴→3轴→2轴→1轴,否则会使4,5,6轴升高以致于看不到零点位置。
机械零点位置如图6所示,当所有六个轴全部对准机械零点位置以后,机器人的姿态正如图6所示。
第六步:更新转数计数器(参看图1,此时可以示教器使能开关)
方法: 1> 点击ABB 2> 点击校准3> 点击ROB_1 (参看图7)
图7图8
4> 点击转数计数器(参看图8)
5> 点击更新转数计数器…(会弹出一个警告界面)
6> 点击是
7> 点选显示转数计数器未更新所有轴,显示转数计数器已更新的轴不用选择(参看图9)
8> 点击更新(会弹出一个警告界面如图10)
图9
9> 点击更新(会弹出一个进度窗口然后等待)
图10
最后显示更新以后的状态如图11所示
10> 点击关闭(更新完毕)
图11
第七步:重新启动机器人方法: 1> 点击ABB 2> 点击重新启动3> 点击热启
