(完整版)材料分析方法_俞建长_试卷4
材料现代分析方法试题4
材料学院材料科学与工程专业年级班级材料现代分析方法课程200—200学年第学期（）卷期末考试题（ 120 分钟）
考生姓名学号考试时间
主考教师：阅卷教师：

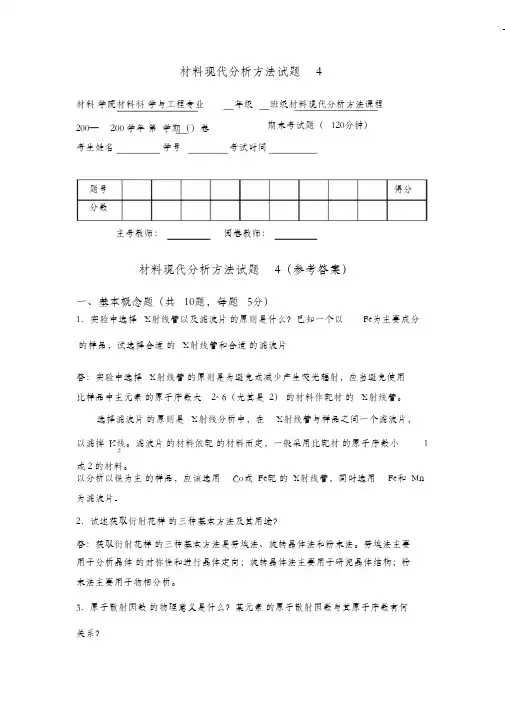

材料现代分析方法试题4（参考答案）
一、基本概念题（共10题，每题5分）
1．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片
答：实验中选择X射线管的原则是为避免或减少产生荧光辐射，应当避免使用
比样品中主元素的原子序数大2~6（尤其是2）的材料作靶材的X射线管。
选择滤波片的原则是X射线分析中，在X射线管与样品之间一个滤波片，
以滤掉K
线。滤波片的材料依靶的材料而定，一般采用比靶材的原子序数小1β
或2的材料。
以分析以铁为主的样品，应该选用Co或Fe靶的X射线管，同时选用Fe和Mn 为滤波片。
2．试述获取衍射花样的三种基本方法及其用途？
答：获取衍射花样的三种基本方法是劳埃法、旋转晶体法和粉末法。劳埃法主要用于分析晶体的对称性和进行晶体定向；旋转晶体法主要用于研究晶体结构；粉末法主要用于物相分析。
3．原子散射因数的物理意义是什么？某元素的原子散射因数与其原子序数有何
关系？
答：原子散射因数f 是以一个电子散射波的振幅为度量单位的一个原子散射波的振幅。也称原子散射波振幅。它表示一个原子在某一方向上散射波的振幅是一个电子在相同条件下散射波振幅的f倍。它反映了原子将X射线向某一个方向散射时的散射效率。
原子散射因数与其原子序数有何关系，Z越大，f 越大。因此，重原子对X射线散射的能力比轻原子要强。
4．用单色X射线照射圆柱多晶体试样，其衍射线在空间将形成什么图案？为摄取德拜图相，应当采用什么样的底片去记录？
答：用单色X射线照射圆柱多晶体试样，其衍射线在空间将形成一组锥心
角不等的圆锥组成的图案；为摄取德拜图相，应当采用带状的照相底片去记录。5．什么是缺陷不可见判据? 如何用不可见判据来确定位错的布氏矢量?
答：缺陷不可见判据是指：。确定位错的布氏矢量可按如下步骤：
找到两个操作发射g1和g2，其成像时位错均不可见，则必有g1·b＝0，g2·b
＝0。这就是说，b应该在g1和g2所对应的晶面（h1k1l1）he（h2k2l2）内，即
b应该平行于这两个晶面的交线，b＝g1×g2，再利用晶面定律可以求出b的指数。至于b的大小，通常可取这个方向上的最小点阵矢量。
6．二次电子像和背散射电子像在显示表面形貌衬度时有何相同与不同之处? 说明二次电子像衬度形成原理。
答：二次电子像:
1）凸出的尖棱，小粒子以及比较陡的斜面处SE产额较多，在荧光屏上这部分的亮度较大。
2）平面上的SE产额较小，亮度较低。
3）在深的凹槽底部尽管能产生较多二次电子，使其不易被控制到，因此相应衬度也较暗。
背散射电子像
1）用BE进行形貌分析时，其分辨率远比SE像低。
2）BE能量高，以直线轨迹逸出样品表面，对于背向检测器的样品表面，因检测器无法收集到BE而变成一片阴影，因此，其图象衬度很强，衬度太
大会失去细节的层次，不利于分析。因此，BE形貌分析效果远不及SE，故一般不用BE信号。
二次电子像衬度形成原理：
成像原理为：二次电子产额对微区表面的几何形状十分敏感。
如图所示，随入射束与试样表面法线夹角增大，二次电子产额增大。
因为电子束穿入样品激发二次电子的有效深度增加了，使表面5-10 nm作用
体积内逸出表面的二次电子数量增多。
7．简要说明多晶（纳米晶体）、单晶及非晶衍射花样的特征及形成原理。答：单晶花样是一个零层二维倒易截面，其倒易点规则排列，具有明显对称性，且处于二维网络的格点上。因此表达花样对称性的基本单元为平行四边形。单晶电子衍射花样就是(uvw)*0零层倒易截面的放大像。
多晶面的衍射花样为：各衍射圆锥与垂直入射束方向的荧光屏或照相底片的相交线，为一系列同心圆环。每一族衍射晶面对应的倒易点分布集合而成一半径为1/d的倒易球面，与Ewald球的相惯线为园环，因此，样品各晶粒{hkl}晶面族晶面的衍射线轨迹形成以入射电子束为轴、2θ为半锥角的衍射圆锥，不同晶面族衍射圆锥2θ不同，但各衍射圆锥共顶、共轴。
非晶的衍射花样为一个圆斑。
8．什么是双光束衍射？电子衍衬分析时，为什么要求在近似双光束条件下进行？
案答：双光束衍射:倾转样品，使晶体中只有一个晶面满足Bragg条件，从而
产生衍射，其它晶面均远离Bragg位置，衍射花样中几乎只存在大的透射斑点
和一个强衍射斑点。
原因：在近似双光束条件下，产生强衍射，有利于对样品的分析
9．红外谱图在1600-1700 cm-1有吸收峰，则可能含有几种什么基团？
答：可能含有碳碳双键，或碳氧双键，或碳氮双键，或水等。
10．你如何用学过的光谱来分析确定乙炔是否已经聚合成为聚乙炔？
答：可采用红外光谱测试，观察是否有共轭双键生成；可采用紫外光谱测定，以确定是否有共轭双键生成，以及一些共轭双键长度的信息。
二、综合及分析题（共5题，每题10分）
1．多晶体衍射的积分强度表示什么？今有一张用CuKα摄得的钨（体心立方）的德拜图相，试计算出头4根线的相对积分强度（不计算A（θ）和e -2M，以最强线的强度为100）。头4根线的θ值如下：
线条θ
120.20
229.20
336.70
443.60
答：多晶体衍射的积分强度表示晶体结构与实验条件对衍射强度影响的总和。
即：
查附录F（P314），可知：
20.20= 14.12
29.20= 6.135
36.70= 3.777
43.60= 2.911
不考虑A（θ）、e -2M、P和
I1=100
I2=6.135/14.12=43.45
I3=3.777/14.12=26.75
I4=2.911/14.12=20.62
头4根线的相对积分强度分别为100、43.45、26.75、20.62。
2．试总结衍射花样的背底来源，并提出一些防止和减少背底的措施。
答：（1）靶材的选用影响背底；
（2）滤波片的作用影响到背底；
（3）样品的制备对背底的影响。
措施：（1）选靶，靶材产生的特征X射线（常用Kα射线）尽可能小地激发样品的荧光辐射，以降低衍射花样背底，使图像清晰。
（2）滤波，K系特征辐射包括Kα和Kβ射线，因两者波长不同，将使
样品的产生两套方位不同的衍射花样；选择滤波片材料，使λ
kβ靶＜λ
k滤
＜λ
kαafc
，
Kα射线因激发滤波片的荧光辐射而被吸收。
（3）样品，样品晶粒为5μm左右，长时间研究，制样时尽量轻压，可减少背底。
3．什么是衍射衬度? 画图说明衍衬成像原理，并说明什么是明场像、暗场像和中心暗场像。
答：衍射衬度:由样品各处衍射束强度的差异形成的衬度。
衍射衬度成像原理如下图所示。
设薄膜有A、B两晶粒
B内的某(hkl)晶面严格满足Bragg条件，或B晶粒内满足“双光束条件”，则通过(hkl)衍射使入射强度I0分解为I hkl和IO-I hkl两部分
A晶粒内所有晶面与Bragg角相差较大，不能产生衍射。
在物镜背焦面上的物镜光阑，将衍射束挡掉，只让透射束通过光阑孔进行成像（明场），此时，像平面上A和B晶粒的光强度或亮度不同，分别为
I A≈ I0
I B≈ I0 - I hkl
B晶粒相对A晶粒的像衬度为
明场成像：只让中心透射束穿过物镜光栏形成的衍衬像称为明场镜。
暗场成像：只让某一衍射束通过物镜光栏形成的衍衬像称为暗场像。
中心暗场像：入射电子束相对衍射晶面倾斜角，此时衍射斑将移到透镜的中心位置，该衍射束通过物镜光栏形成的衍衬像称为中心暗场成像。4．（1）为什么f.c.c.和b.c.c.结构发生二次衍射时不产生额外的衍射斑点？（2）当两相共存且具有对称取向关系时，其一幅衍射花样中常常出现许多斑点群，这时，可能怀疑其为二次衍射，请问应该如何鉴定其为二次衍射。答：（1）Bcc结构，F≠0的条件：
h + k + l = 偶数
若（h
1k
1
l
1
）和（h
2
k
2
l
2
）之间发生二次衍射，二次衍射斑点
（h
3k
3
l
3
）=（h
1
k
1
l
1
）+（h
2
k
2
l
2
）
h 3 + k
3
+ l
3
= 偶数
（h
3k
3
l
3
）本身F h
3
k
3
l
3
≠0，即应该出现的。
即不会出现多余的斑点，仅是斑点强度发生了变化。fcc结构，F0的条件是：h, k, l 全奇数或全偶数
（h
3k
3
l
3
）=（h
1
k
1
l
1
）+（h
2
k
2
l
2
）
显然h3、k3、l3 为全奇数或全偶数，本身是存在的。
因此，不会出现多余的斑点，仅是斑点强度发生了变化
5．推断谱图中可能含有什么基团?
答：（1）酚羟基，因为3000-3800宽峰强吸收和1150存在吸收峰；（2）存在苯环，因为3000-3100，1500和1600附近有吸收峰，以及600-1000存在定位峰；（3）存在烷基，2800-3000有吸收。
材料研究方法期末复习资料(不错)
材料研究方法复习 X射线,SEM（扫描电子显微镜）,TA,DTA,DSC,TG,红外,拉曼 1．X射线的本质是什么？是谁首先发现了X射线，谁揭示了X射线的本质？ 本质是一种波长很短的电磁波，其波长介于0.01-1000A。1895年由德国物理学家伦琴首先发现了X射线，1912年由德国物理学家laue揭示了X射线本质。 2．试计算波长0.071nm（Mo-Kα）和0.154A（Cu-Kα）的X射线束，其频率和每个量子的能量？ E=hν=hc/λ 3．试述连续X射线谱与特征X射线谱产生的机理 连续X射线谱:从阴极发出的电子经高压加速到达阳极靶材时，由于单位时间内到达的电子数目极大，而且达到靶材的时间和条件各不相同，并且大多数电子要经过多次碰撞，能量逐步损失掉，因而出现连续变化的波长谱。 特征X射线谱: 从阴极发出的电子在高压加速后，如果电子的能量足够大而将阳极靶原子中内层电子击出留下空位，原子中其他层电子就会跃迁以填补该空位，同时将多余的能量以X射线光子的形式释放出来，结果得到具有固定能量，频率或固定波长的特征X射线。 4. 连续X射线谱强度随管电压、管电流和阳极材料原子序数的变化规律？ 发生管中的总光子数(即连续X射线的强度)与: 1 阳极原子数Z成正比; 2 与灯丝电流i成正比; 3 与电压V二次方成正比: I 正比于i Z V2 可见，连续X射线的总能量随管电流、阳极靶原子序数和管电压的增加而增大 5. Kα线和Kβ线相比，谁的波长短？谁的强度高？
Kβ线比Kα线的波长短，强度弱 6．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片？ 实验中选择X射线管要避免样品强烈吸收入射X射线产生荧光幅射，对分析结果产生干扰。必须根据所测样品的化学成分选用不同靶材的X射线管。 其选择原则是： Z靶≤Z样品+1 应当避免使用比样品中的主元素的原子序数大2－6（尤其是2）的材料作靶材。 滤波片材料选择规律是： Z靶＜40时： Z滤＝Z靶－1 Z靶＞40时： Z滤＝Z靶－2 例如: 铁为主的样品，选用Co或Fe靶,不选用Ni或Cu靶；对应滤波片选择Mn 7. X射线与物质的如何相互作用的，产生那些物理现象？ X射线与物质的作用是通过X射线光子与物质的电子相互碰撞而实现的。 与物质作用后会产生X射线的散射（弹性散射和非弹性散射），X射线的吸收，光电效应与荧光辐射等现象 8. X射线强度衰减规律是什么？质量吸收系数的计算？ X射线通过整个物质厚度的衰减规律： I/I0 = exp(-μx) 式中I/I0称为X射线穿透系数，I/I0 ＜1。I/I0愈小,表示x射线被衰减的程度愈大。μ为线性吸收系数 μm表示，μm＝μ/ρ 如果材料中含多种元素，则μm＝Σμmi w i其中w i为质量分数 9．下列哪些晶面属于[111]晶带？ （111）、（3 21）、（231）、（211）、（101）、（101）、（133），（-1-10），（1-12）， （1- 32），（0-11），（212），为什么？
安徽工业大学材料分析测试技术复习题及答案
复习的重点及思考题 以下蓝色的部分作为了解 第一章X射线的性质 X射线产生的基本原理。 ●X射线的本质―――电磁波、高能粒子、物质 ●X射线谱――管电压、电流对谱的影响、短波限的意义等 ●高能电子与物质相互作用可产生哪两种X射线？产生的机理？ 连续X射线：当高速运动的电子(带电粒子)与原子核内电场作用而减速时会产生电磁辐射,这种辐射所产生的X射线波长是连续的,故称之为～ 特征(标识)X射线：由原子内层电子跃迁所产生的X射线叫做特征X射线。 X射线与物质的相互作用 ●两类散射的性质 ●吸收与吸收系数意义及基本计算 ●二次特征辐射（X射线荧光）、饿歇效应产生的机理与条件 二次特征辐射（X射线荧光）：由X射线所激发出的二次特征X射线叫X射线荧光。 俄歇电子：俄歇电子的产生过程是当原子内层的一个电子被电离后，处于激发态的电子将产生跃迁，多余的能量以无辐射的形式传给另一层的电子，并将它激发出来。 这种效应称为俄歇效应。 ●选靶的意义与作用 第二章X射线的方向 晶体几何学基础 ●晶体的定义、空间点阵的构建、七大晶系尤其是立方晶系的点阵几种类型
在自然界中，其结构有一定的规律性的物质通常称之为晶体 ● 晶向指数、晶面指数（密勒指数）定义、表示方法，在空间点阵中的互对应 ● 晶带、晶带轴、晶带定律，立方晶系的晶面间距表达式 ● 倒易点阵定义、倒易矢量的性质 ● 厄瓦尔德作图法及其表述，它与布拉格方程的等同性证明 λ1= 为半径作一球； (b) 将球心置于衍射晶面与入射线的交点。 (c) 初基入射矢量由球心指向倒易阵点的原点。 (d) 落在球面上的倒易点即是可能产生反射的晶面。 (e) 由球心到该倒易点的矢量即为衍射矢量。 布拉格方程 要灵活应用，比如结合消光规律等 2d hkl sin θ ＝ n λ ‥‥ 布拉格公式 d hkl 产生衍射的晶面间距 θ 入射线或衍射线与晶面的夹角－布拉格角 n 称之为反射级数 ● 布拉格方程的导出、各项参数的意义，作为产生衍射的必要条件的含义。 布拉格方程只是确定了衍射的方向,在复杂点阵晶脆中不同位置原子的相同方向衍射线,因彼此间有确定的位相关系而相互干涉,使得某些晶面的布拉格反射消失即出现结构消 光,因此产生衍射的充要条件是满足布拉格方程的同时结构因子不为零 ● 干涉指数引入的意义，与晶面指数（密勒指数）的关系 干涉指数 HKL 与 Miller 指数 hkl 之间的关系有 ： H= nh , K = nk , L = nl 不同点：（1）密勒指数是实际晶面的指数，而干涉晶面指
材料分析方法试题(1)
《材料科学研究方法》考试试卷（第一套） 一、 1、基态 2、俄歇电子 3、物相分析 4、 色散 5、振动耦合 6、热重分析 一．填空题（每空1分，选做20空，共20分，多答不加分） 1. 对于X 射线管而言，在各种管电压下的连续X 射线谱都存在着一个最短的波长长值 ， 称为 ，当管电压增大时，此值 。 2. 由点阵常数测量精确度与θ角的关系可知，在相同条件下，θ角越大，测量的精确 度 。 3. 对称取代的S=S 、C ≡N 、C=S 等基团在红外光谱中只能产生很弱的吸收带（甚至无吸 收带），而在 光谱中往往产生很强的吸收带。 4. 根据底片圆孔位置和开口位置的不同，德拜照相法的底片安装方法可以分 为： 、 、 。 5. 两组相邻的不同基团上的H 核相互影响，使它们的共振峰产生了裂分，这种现象 叫 。 6. 德拜法测定点阵常数，系统误差主要来源于相机的半径误差、底片的伸缩误差、样品的 偏心误差和 。 7. 激发电压是指产生特征X 射线的最 电压。 8. 凡是与反射球面相交的倒易结点都满足衍射条件而产生衍射，这句话是对是 错？ 。 9. 对于电子探针，检测特征X 射线的波长和强度是由X 射线谱仪来完成的。常用的X 射 线谱仪有两种：一种 ，另一种是 。 10. 对于红外吸收光谱，可将中红外区光谱大致分为两个区： 和 。 区域的谱带有比较明确的基团和频率对应关系。 11. 衍射仪的测量方法分哪两种： 和 。 12. DTA 曲线描述了样品与参比物之间的 随温度或时间的变化关系。 13. 在几大透镜中，透射电子显微镜分辨本领的高低主要取决于 。 14. 紫外吸收光谱是由分子中 跃迁引起的。红外吸收光谱是由分子中 跃迁引起的。 15. 有机化合物的价电子主要有三种，即 、 和 。 16. 核磁共振氢谱规定，标准样品四甲基硅δ TMS ＝ 。 17. 红外吸收光谱又称振-转光谱，可以分析晶体的结构，对非晶体却无能为力。此种说法 正确与否？ 18. 透射电子显微镜以 为成像信号，扫描电子显微镜主要以 为成像信号。 0λ
材料分析方法习题集
材料结构分析习题集 电子显微分析部分习题 习题一 1．电子波有何特征？与可见光有何异同？ 2．分析电磁透镜对电子波的聚焦原理，说明电磁透镜的结构对聚焦能力的影响。 3．电磁透镜的像差是怎样产生的，如何来消除和减少像差？4．说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？ 5．电磁透镜景深和焦长主要受哪些因素影响？说明电磁透镜的景深大、焦长长、是什么因素影响的结果？ 6．试比较光学显微镜成像和透射电子显微镜成像的异同点？ 电子显微分析部分习题 习题二
1．透射电镜主要由几大系统构成？各系统之间关系如何？2．照明系统的作用是什么？它应满足什么要求？ 3．分别说明成像操作与衍射操作时各级透镜（像平面与物平面）之间的相对位置关系，并画出光路图。 4．成像系统的主要构成及其特点是什么？ 5．样品台的结构与功能如何？它应满足什么要求？ 6．透射电镜中有哪些主要光阑，在什么位置？其作用如何？7．点分辨率和晶格分辨率有何不同？同一电镜的这两种分辨率哪个高？为什么？ 8．复型样品在透射电镜下的衬度是如何形成的？ 9．说明如何用透射电镜观察超细粉末的尺寸和形态？如何制备 样品？ 材料现代分析方法习题集 X射线衍射分析习题 习题一 1．名词解释：相干散射（汤姆逊散射）、不相干散射（康普顿散射）、荧光辐射、俄歇效应、吸收限、俄歇效应。
2．在原子序24（Cr）到74（W）之间选择7种元素，根据它们的特征谱波长（Kα1），用图解法验证莫塞莱定律。 3．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？ 4．讨论下列各组概念中二者之间的关系： 1）同一物质的吸收谱和发射谱； 2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。 5．为使Cu靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。 6．画出MoKα辐射的透射系数（I/I0）-铅板厚度（t）的关系曲线（t取0~1mm）。 7．欲用Mo靶X射线管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？8．X射线的本质是什么？ 9．如何选用滤波片的材料？如何选用X射线管的材料？10．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片。
材料分析方法复习总结
Ｘ射线：波长很短的电磁波 特征Ｘ射线：是具有特定波长的X射线，也称单色X射线。 连续Ｘ射线：是具有连续变化波长的X射线，也称多色X射线。 荧光Ｘ射线：当入射的X射线光量子的能量足够大时，可以将原子内层电子击出，被打掉了内层的受激原子将发生外层电子向内层跃迁的过程，同时辐射出波长严格一定的特征X射线 二次特征辐射：利用X射线激发作用而产生的新的特征谱线 Ka辐射：电子由L层向K层跃迁辐射出的K系特征谱线 相干辐射：X射线通过物质时在入射电场的作用下，物质原子中的电子将被迫围绕其平衡位置振动，同时向四周辐射出与入射X射线波长相同的散射X射线，称之为经典散射。由于散射波与入射波的频率或波长相同，位相差恒定，在同一方向上各散射波符合相干条件，称为相干散射 非相干辐射：散射位相与入射波位相之间不存在固定关系，故这种散射是不相干的 俄歇电子：原子中一个K层电子被激发出以后，L层的一个电子跃迁入K层填补空白，剩下的能量不是以辐射 原子散射因子：为评价原子散射本领引入系数f (f≤E)，称系数f为原子散射因子。他是考虑了各个电子散射波的位相差之后原子中所有电子散射波合成的结果 结构因子：定量表征原子排布以及原子种类对衍射强度影响规律的参数，即晶体结构对衍射强度的影响 多重性因素：同一晶面族{ hkl}中的等同晶面数 系统消光：原子在晶体中位置不同或种类不同引起某些方向上衍射线消失的现象 吸收限 1 x射线的定义性质连续X射线和特征X射线的产生 X射线是一种波长很短的电磁波 X射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。对动物有机体能产生巨大的生理上的影响，能杀伤生物细胞。 连续X射线根据经典物理学的理论，一个带负电荷的电子作加速运动时，电子周围的电磁场将发生急剧变化，此时必然要产生一个电磁波，或至少一个电磁脉冲。由于极大数量的电子射到阳极上的时间和条件不可能相同，因而得到的电磁波将具有连续的各种波长，形成连续X射线谱。 特征X射线处于激发状态的原子有自发回到稳定状态的倾向，此时外层电子将填充内层空位，相应伴随着原子能量的降低。原子从高能态变成低能态时，多出的能量以X射线形式辐射出来。因物质一定，原子结构一定，两特定能级间的能量差一定，故辐射出的特征X射波长一定。 2 x 射线方向理论布拉格方程和艾瓦尔德图解 3 试述解决X射线衍射方向问题常用方法有哪些并进行比较 4 简述材料研究X射线试验方法在材料研究中的主要应用 精确测定晶体的点阵常数物相分析宏观应力测定测定单晶体位相测定多晶的织够问题 5 试推导布拉格方程，解释方程中各符号的意义并说明布拉格方程的应用 假设： 1）晶体视为许多相互平行且d相等的原子面 2）X射线可照射各原子面 3）入射线、反射线均视为平行光 一束波长为λ的平行X射线以θ照射晶体中晶面指数为(hkl)的各原子面，各原子面产生反射。 当Ⅹ射线照射到晶体上时，考虑一层原子面上散射Ⅹ射线的干涉。 当Ⅹ射线以θ角入射到原子面并以θ角散射时，相距为a的两原子散射x射的光程差为： 即是说，当入射角与散射角相等时，一层原子面上所有散射波干涉将会加强。与可见光的反射定律相类似，Ⅹ射线从一层原子面呈镜面反射的方向，就是散射线干涉加强的方向，因此，常将这种散射称
材料分析方法考试复习题
一、名词解释（30分，每题3分） 1）短波限: 连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。P7。 2）质量吸收系数 指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。P12。 3）吸收限 吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。每种物质都有它本身确定的一系列吸收限。P12。 4）X 射线标识谱 当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。P9。 5）连续X 射线谱线 强度随波长连续变化的X 射线谱线称连续X 射线谱线。P7。 6）相干散射 当入射线与原子受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。P14。 7）闪烁计数器 闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。P54。 8）标准投影图 对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。P99。 9）结构因数 在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2 HKL F 的平方成正比，结构振幅
现代材料分析方法试题及答案
1《现代材料分析方法》期末试卷 一、单项选择题（每题 2 分，共 10 分） 1．成分和价键分析手段包括【 b 】 （a）WDS、能谱仪（EDS）和 XRD （b）WDS、EDS 和 XPS （c）TEM、WDS 和 XPS （d）XRD、FTIR 和 Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b） NMR、FTIR 和 WDS （c）SEM、TEM 和 STEM（扫描透射电镜）（d） XRD、FTIR 和 Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM） (b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和 X 射线光电子谱仪（XPS） (d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【 b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和 CO 二、判断题（正确的打√，错误的打×，每题 2 分，共 10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题 5 分，共 25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。
材料现代分析方法试题及答案1
《现代材料分析方法》期末试卷1 一、单项选择题（每题 2 分，共10 分） 1．成分和价键分析手段包括【b 】 （a）WDS、能谱仪（EDS）和XRD （b）WDS、EDS 和XPS （c）TEM、WDS 和XPS （d）XRD、FTIR 和Raman 2．分子结构分析手段包括【 a 】 （a）拉曼光谱（Raman）、核磁共振（NMR）和傅立叶变换红外光谱（FTIR）（b）NMR、FTIR 和WDS （c）SEM、TEM 和STEM（扫描透射电镜）（d）XRD、FTIR 和Raman 3．表面形貌分析的手段包括【 d 】 （a）X 射线衍射（XRD）和扫描电镜（SEM）(b) SEM 和透射电镜（TEM） (c) 波谱仪（WDS）和X 射线光电子谱仪（XPS）(d) 扫描隧道显微镜（STM）和 SEM 4．透射电镜的两种主要功能：【b 】 （a）表面形貌和晶体结构（b）内部组织和晶体结构 （c）表面形貌和成分价键（d）内部组织和成分价键 5．下列谱图所代表的化合物中含有的基团包括：【 c 】 （a）–C-H、–OH 和–NH2 (b) –C-H、和–NH2, (c) –C-H、和-C=C- (d) –C-H、和CO 二、判断题（正确的打√，错误的打×，每题2 分，共10 分） 1．透射电镜图像的衬度与样品成分无关。（×）2．扫描电镜的二次电子像的分辨率比背散射电子像更高。（√）3．透镜的数值孔径与折射率有关。（√）
4．放大倍数是判断显微镜性能的根本指标。（×）5．在样品台转动的工作模式下，X射线衍射仪探头转动的角速度是样品转动角 速度的二倍。（√） 三、简答题（每题5 分，共25 分） 1. 扫描电镜的分辨率和哪些因素有关？为什么? 和所用的信号种类和束斑尺寸有关，因为不同信号的扩展效应不同，例如二次电子产生的区域比背散射电子小。束斑尺寸越小，产生信号的区域也小，分辨率就高。 2．原子力显微镜的利用的是哪两种力，又是如何探测形貌的？ 范德华力和毛细力。 以上两种力可以作用在探针上，致使悬臂偏转,当针尖在样品上方扫描时，探测器可实时地检测悬臂的状态，并将其对应的表面形貌像显示纪录下来。 3.在核磁共振谱图中出现多重峰的原因是什么？ 多重峰的出现是由于分子中相邻氢核自旋互相偶合造成的。在外磁场中，氢核有两种取向，与外磁场同向的起增强外场的作用，与外磁场反向的起减弱外场的作用。根据自选偶合的组合不同，核磁共振谱图中出现多重峰的数目也有不同，满足“n+1”规律 4．什么是化学位移，在哪些分析手段中利用了化学位移？ 同种原子处于不同化学环境而引起的电子结合能的变化，在谱线上造成的位移称为化学位移。在XPS、俄歇电子能谱、核磁共振等分析手段中均利用化学位移。 5。拉曼光谱的峰位是由什么因素决定的, 试述拉曼散射的过程。 拉曼光谱的峰位是由分子基态和激发态的能级差决定的。在拉曼散射中，若光子把一部分能量给样品分子，使一部分处于基态的分子跃迁到激发态，则散射光能量减少，在垂直方向测量到的散射光中，可以检测到频率为（ν0 - Δν)的谱线，称为斯托克斯线。相反，若光子从样品激发态分子中获得能量，样品分子从激发态回到基态，则在大于入射光频率处可测得频率为（ν0 + Δν)的散射光线，称为反斯托克斯线 四、问答题（10 分） 说明阿贝成像原理及其在透射电镜中的具体应用方式。 答：阿贝成像原理（5 分）：平行入射波受到有周期性特征物体的散射作用在物镜的后焦面上形成衍射谱，各级衍射波通过干涉重新在像平面上形成反映物的特征的像。在透射电镜中的具体应用方式（5 分）。利用阿贝成像原理，样品对电子束起散射作用，在物镜的后焦面上可以获得晶体的衍射谱，在物镜的像面上形成反映样品特征的形貌像。当中间镜的物面取在物镜后焦面时, 则将衍射谱放大，则在荧光屏上得到一幅电子衍射花样；当中间镜物面取在物镜的像面上时，则将图像进一步放大,这就是电子显微镜中的成像操作。 五、计算题（10 分） 用Cu KαX 射线（λ=0.15405nm）的作为入射光时，某种氧化铝的样品的XRD 图谱如下，谱线上标注的是2θ的角度值，根据谱图和PDF 卡片判断该氧化铝的类型，并写出XRD 物相分析的一般步骤。 答：确定氧化铝的类型（5 分） 根据布拉格方程2dsinθ=nλ，d=λ/(2sinθ) 对三强峰进行计算：0.2090nm,0.1604nm,0.2588nm,与卡片10-0173 α-Al2O3 符合，进一步比对其他衍射峰的结果可以确定是α-Al2O3。 XRD 物相分析的一般步骤。（5 分） 测定衍射线的峰位及相对强度I/I1： 再根据2dsinθ=nλ求出对应的面间距 d 值。 (1) 以试样衍射谱中三强线面间距d 值为依据查Hanawalt 索引。
(完整版)材料分析方法期末考试总结
材料分析方法 1．x射线是一种波长很短的电磁波，具有波粒二相性，粒子性往往表现突出，故x射线也可视为一束具有一定能量的光量子流。X射线有可见光无可比拟的穿透能力，可使荧光物质发光，可使气体或其它物质电离等。 2．相干散射：亦称经典散射，物质中的电子在X射线电场的作用下，产生强迫振动。这样每个电子在各方向产生与入射X射线同频率的电磁波。新的散射波之间发生的干涉现象称为相干散射。 3．不相干散射：亦称量子散射，X射线光子与束缚力不大的外层电子，或自由电子碰撞时电子获得一部分动能成为反冲电子，X射线光子离开原来方向，能量减小，波长增加。 4．吸收限：物质原子序数越大，对X射线的吸收能力越强；对一定的吸收体，X射线的波长越短，穿透能力越强，表现为吸收系数的下降，但随着波长的的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。 5．荧光辐射：由入射X射线所激发出来的特征X射线称为荧光辐射（荧光X 射线，二次X射线）。 6．俄歇效应：由于光电效应而处于激发态的原子还有一种释放能量的方式，及俄歇效应。原子中一个K层电子被入射光量子击出后，L层一个电子跃入K层填补空位，此时多余的能量不以辐射X光量子放出，而是以另一个L层电子活的能量跃出吸收体，这样的一个K层空位被两个L层空位代替的过程称为俄歇效应，跃出的L层电子称为俄歇电子。 7．光电子：当入射光量子的能量等于或大于吸收体原子某壳体层电子的结合能时，此光量子就很容易被电子吸收，获得能量的电子从内层溢出，成为自由电子，称为光电子。原子则处于激发态，这种原子被入射辐射电离的现象即光电效应。8．滤波片的作用：滤波片是利用吸收限两侧吸收系数差很大的现象制成的，用以吸收不需要的辐射而得到基本单色的光源。 9．布拉格方程只是获得衍射的必要条件而非充分条件。 10．晶面（hkl）的n级反射面（nh nk nl），用符号（HKL）表示，称为反射面或干涉面。 11．掠射角是入射角（或反射角）与晶面的夹角，可表征衍射的方向。 12．衍射极限条件：在晶体中，干涉面的划取是无极限的，但并非所有的干涉面均能参与衍射，因存在关系dsinθ=λ/2,或d>=λ/2,说明只有间距大于或等于X 射线半波长的那些干涉面才能参与反射。 13．劳埃法：采用连续X射线照射不动的单晶体，因为X射线的波长连续可变，故可从中挑选出其波长满足布拉格关系的X射线使产生衍射。 14．周转晶体法：采用单色X射线照射转动的单晶体，并用一张以旋转轴为轴的圆筒形底片来记录。 15．粉末法：采用单色X射线照射多晶体，试样是由数量众多、取向混乱的微晶体组成。 16．吸收因数：由于试样本身对X射线的吸收，使衍射强度的实测值与计算值不符，为了修正这一影响，则在强度公式中乘以吸收因数。 17．温度因数：原子热振动使晶体点阵原子排列的周期性受到破坏，使得原来严格满足布拉格条件的相干散射产生附加的相差，从而使衍射强度减弱。为修正实验温度给衍射强度带来的影响，需要在积分强度公式中乘以温度因数。
材料分析方法部分课后习题答案(供参考)
第一章X 射线物理学基础 2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？ 答：1.5KW/35KV=0.043A。 4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。 答：因X 光管是Cu 靶，故选择Ni 为滤片材料。查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t 6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：eVk=hc/λ Vk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv) λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm) 其中h为普郎克常数，其值等于6.626×10-34 e为电子电荷，等于1.602×10-19c 故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。 7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应 答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。 ⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。 ⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。或二次荧光。 ⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。 ⑸原子钟一个K层电子被光量子击出后，L层中一个电子跃入K层填补空位，此时多余的能量使L层中另一个电子获得能量越出吸收体，这样一个K层空位被两个L层空位代替的过程称为俄歇效应。 第二章X 射线衍射方向 2、下面是某立方晶第物质的几个晶面，试将它们的面间距从大到小按次序重新排列：（123），（100），（200），（311），（121），（111），（210），（220），（130），（030），（221），（110）。 答：立方晶系中三个边长度相等设为a，则晶面间距为d=a/ 则它们的面间距从大小到按次序是：（100）、（110）、（111）、（200）、（210）、（121）、（220）、（221）、（030）、（130）、
现代材料分析方法试题及答案
1. X射线衍射的几何条件是d、θ、λ必须满足什么公式？写出数学表达式，并说明d、θ、λ的意义。（5分）答：. X射线衍射的几何条件是d、θ、λ必须满足布拉格公式。（1分）其数学表达式：2dsinθ=λ（1分）其中d是晶体的晶面间距。（1分）θ是布拉格角，即入射线与晶面间的交角。（1分）λ是入射X 射线的波长。（1分） 4. 二次电子是怎样产生的？其主要特点有哪些？二次电子像主要反映试样的什么特征？用什么衬度解释？该衬度的形成主要取决于什么因素？（6分） 答：二次电子是单电子激发过程中被入射电子轰击出的试样原子核外电子。（1分） 二次电子的主要特征如下： （1）二次电子的能量小于50eV，主要反映试样表面10nm层内的状态，成像分辨率高。（1分） （2）二次电子发射系数δ与入射束的能量有关，在入射束能量大于一定值后，随着入射束能量的增加，二次电子的发射系数减小。（1分） （3）二次电子发射系数δ和试样表面倾角θ有关：δ(θ)=δ0/cosθ（1分） （4）二次电子在试样上方的角分布，在电子束垂直试样表面入射时，服从余弦定律。（1分） 二此电子像主要反映试样表面的形貌特征，用形貌衬度来解释，形貌衬度的形成主要取决于试样表面相对于入射电子束的倾角。（1分） 2. 布拉格角和衍射角： 布拉格角：入射线与晶面间的交角，（1.5 分） 衍射角：入射线与衍射线的交角。（1.5 分） 3. 静电透镜和磁透镜： 静电透镜：产生旋转对称等电位面的电极装置即为静电透镜，（1.5 分） 磁透镜：产生旋转对称磁场的线圈装置称为磁透镜。（1.5 分） 4. 原子核对电子的弹性散射和非弹性散射： 弹性散射：电子散射后只改变方向而不损失能量，（1.5 分） 非弹性散射：电子散射后既改变方向也损失能量。（1.5 分） 二、填空（每空1 分，共20 分） 1. X 射线衍射方法有劳厄法、转晶法、粉晶法和衍射仪法。 2.扫描仪的工作方式有连续扫描和步进扫描两种。 3. 在X 射线衍射物相分析中，粉末衍射卡组是由粉末衍射标准联合 委员会编制，称为JCPDS 卡片，又称为PDF 卡片。 4. 电磁透镜的像差有球差、色差、轴上像散和畸变。 5.透射电子显微镜的结构分为光学成像系统、真空系统和电气系统。 1. X射线管中，焦点形状可分为点焦点和线焦点，适合于衍射仪工作的是线焦点。 2. 在X 射线物象分析中，定性分析用的卡片是由粉末衍射标准联合委员会编制，称为JCPDS 卡片，又称为PDF(或ASTM) 卡片。 3. X射线衍射方法有劳厄法、转晶法、粉晶法和衍射仪法。 4. 电磁透镜的像差有球差、色差、轴上像散和畸变。 5. 电子探针是一种显微分析和成分分析相结合的微区分析。 二、选择题（多选、每题4 分） 1. X射线是（ A D ） A. 电磁波； B. 声波； C. 超声波； D. 波长为0.01~1000?。 2. 方程2dSinθ=λ叫（ A D ） A. 布拉格方程； B. 劳厄方程； C. 其中θ称为衍射角； D. θ称为布拉格角。
材料分析方法考试复习题
1）短波限: 连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。P7。 2）质量吸收系数 指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。P12。 3）吸收限 吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。每种物质都有它本身确定的一系列吸收限。P12。 4）X 射线标识谱 当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。P9。 5）连续X 射线谱线 强度随波长连续变化的X 射线谱线称连续X 射线谱线。P7。 6）相干散射 当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。P14。 7）闪烁计数器 闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。P54。 8）标准投影图 对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。P99。 9）结构因数 在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2 HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。P34。
材料分析测试技术期末考试重点知识点归纳
材料分析测试技术复习参考资料（注：所有的标题都是按老师所给的“重点”的标题，） 第一章x射线的性质 射线的本质：X射线属电磁波或电磁辐射，同时具有波动性和粒子性特征，波长较为可见光短，约与晶体的晶格常数为同一数量级，在10-8cm左右。其波动性表现为以一定的频率和波长在空间传播；粒子性表现为由大量的不连续的粒子流构成。 2，X射线的产生条件：a产生自由电子；b使电子做定向高速运动；c在电子运动的路径上设置使其突然减速的障碍物。 3，对X射线管施加不同的电压，再用适当的方法去测量由X射线管发出的X射线的波长和强度，便会得到X射线强度与波长的关系曲线，称为X射线谱。在管电压很低，小于某一值（Mo阳极X射线管小于20KV）时，曲线变化时连续变化的，称为连续谱。在各种管压下的连续谱都存在一个最短的波长值λo，称为短波限，在高速电子打到阳极靶上时，某些电子在一次碰撞中将全部能量一次性转化为一个光量子，这个光量子便具有最高的能量和最短的波长，这波长即为λo。λo=V。 4，特征X射线谱： 概念：在连续X射线谱上，当电压继续升高，大于某个临界值时，突然在连续谱的某个波长处出现强度峰，峰窄而尖锐，改变管电流、管电压，这些谱线只改变强度而峰的位置所对应的波长不变，即波长只与靶的原子序数有关，与电压无关。因这种强度峰的波长反映了物质的原子序数特征、所以叫特征x射线，
由特征X射线构成的x射线谱叫特征x射线谱，而产生特征X射线的最低电压叫激发电压。 产生：当外来的高速度粒子(电子或光子)的动aE足够大时，可以将壳层中某个电子击出去，或击到原于系统之外，或使这个电子填到未满的高能级上。于是在原来位置出现空位，原子的系统能量因此而升高，处于激发态。这种激发态是不稳定的，势必自发地向低能态转化，使原子系统能量重新降低而趋于稳定。这一转化是由较高能级上的电子向低能级上的空位跃迁的方式完成的，电子由高能级向低能级跃迁的过程中，有能量降低，降低的能量以光量子的形式释放出来形成光子能量，对于原子序数为Z的确定的物质来说，各原子能级的能量是固有的，所以．光子能量是固有的，λ也是固有的。即特征X射线波长为一固定值。 能量：若为K层向L层跃迁，则能量为： 各个系的概念：原于处于激发态后，外层电子使争相向内层跃迁，同时辐射出特征x射线。我们定义把K层电子被击出的过程叫K系激发，随之的电子跃迁所引起的辐射叫K系辐射，同理，把L层电子被击出的过程叫L系激发，随之的电子跃迁所引起的辐射叫L系辐射，依次类推。我们再按电子跃迁时所跨越的能级数目的不同把同一辐射线系分成几类，对跨 越I，2，3．．个能级所引起的辐射分别标以α、β、γ等符号。电子由L—K，M—K跃迁(分别跨越1、2个能级)所引起的K系辐射定义为Kα，Kβ谱线；同理，由M—L，N—L电子跃迁将辐射出L系的Lα，Lβ谱线，以此类推还有M线系等。 莫赛莱定律：特征X射线谱的频率或波长只取决于阳极靶物质的原子能级结构，
材料分析方法试题
一、填空：（每题2分，共20分） 1. X射线产生的三个基本条件是：、、 。 2. 电子显微分析可获得材料的、_______________和 方面的信息，并且可以将三者结合起来。 3. X射线衍射的强度主要取决于_______因子、________因子、_______因子、________因子和________因子。 4. 是衍射的必要条件；是衍射的充分条件。 5. 电子显微镜的分辨本领高是由于电子波的______________，其理论分辨本领是由______________和______________综合作用的结果。 6. 透射电子显微像的衬度来源于质厚衬度和衍射衬度，其中________衬度主要用于解释晶体样品，_________衬度主要用于解释非晶样品。 7. 在X射线衍射仪中，若X射线管固定，当样品转动θ角时，X射线探测器应转动______角；若样品固定，当X射线管转动θ角时，X射线探测器应转动_______角。 8. 在透射电镜中, 明场（BF）像是用________光阑挡掉________束，只允许________束通过光阑成的像。 9. 电子探针利用的是高能电子与固体样品作用产生的________信号，按照对信号的色散方式不同分为________仪和________仪。 10. 俄歇电子能谱利用的是________与固体样品作用所产生的________信号，通过检测该信号的________来确定所含元素的表面分析方法。 二、选择：（1-8每题2分，9题4分，共20分） 1. 分析多晶衍射花样时，若各衍射线对应的Sin2θ比（X射线衍射）或R2比（电子衍射）的序列为3：4：8：11：12……, 则可确定该物相结构为________。 A、简单立方 B、体心立方 C、面心立方 D、金刚石立方 2. 立方晶系{111}晶面的多重性因子为________。 A、4 B、6 C、8 D、12 3. 在TEM中进行选区电子衍射操作时，中间镜又起衍射镜作用，这时中间镜的物平面与物镜的________重合；选区光阑与物镜的________重合。 A、物平面 B、主平面 C、后焦面 D、像平面
材料现代分析方法试题七和参考答案
材料现代分析方法试题7（参考答案） 一、基本概念题（共10题，每题5分） 1．欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？ 答：欲使Cu 样品产生荧光X 射线辐射，V =1240/λCu=1240/0.15418=8042，V =1240/λCu=1240/0.1392218=8907 激发出荧光辐射的波长是0.15418nm 激发出荧光辐射的波长是0.15418nm 2．判别下列哪些晶面属于[-111]晶带：（-1-10），（-2-31），（231），（211），（-101），（1-33），（1-12），（1-32），（0- 11），（212）。 答：（-1-10）（321）、（211）、（1-12）、（-101）、（0-11）晶面属于[111]晶带，因为它们符合晶带定律：hu+kv+lw=0。答：（-1-10）（321）、（211）、（1-12）、（-101）、（0-11）晶面属于[111]晶带，因为它们符合晶带定律：hu+kv+lw=0。 3．用单色X 射线照射圆柱多晶体试样，其衍射线在空间将形成什么图案？为摄取德拜图相，应当采用什么样的底片去记录？ 答：用单色X 射线照射圆柱多晶体试样，其衍射线在空间将形成一组锥心角不等的圆锥组成的图案；为摄取德拜图相，应当采用带状的照相底片去记录。 4．洛伦兹因数是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？ 答：洛伦兹因数是表示掠射角对衍射强度的影响。洛伦兹因数表达式是综合了样品中参与衍射的晶粒大小，晶粒的数目和衍射线位置对衍射强度的影响。 5．给出简单立方、面心立方、体心立方以及密排六方晶体结构电子衍射发生消光的晶面指数规律。 答：常见晶体的结构消光规律 简单立方 对指数没有限制（不会产生结构消光） f. c. c h. k. L. 奇偶混合 b. c. c h+k+L=奇数 h. c. p h+2k=3n, 同时L=奇数 体心四方 h+k+L=奇数 6．透射电镜的成像系统的主要构成及特点是什么? k k k V eV hc 24.1==λk eV hc ≤λ
材料分析测试复习重点
题型： 判断2*10=20分 填空1*24=24分 选择2*10=20分 综合（问答，计算）~6个，36分 要知道一些缩写的含义：如XRD,TEM,SEM,EPMA(EDS,WDS)，AES，IR，FT-IR，DSC，DTA 第1,2章： 1.X射线的产生：凡是高速运动的电子流或其它高能辐射流（如γ射线，中子流等）被突然减速时均能产生X射线。为了获得x射线，需具备如下条件: (1)产生并发射自由电子(如加热钨灯丝发射热电子);(2)在真空中迫使电子朝一定方向加速运动，以获得尽可能高的速度; (3)在高速电子流的运动路线上设置一障碍物(阳极靶)，使高速运动的电子突然受阻而停止下来。 2.连续谱：X射线有两种不同的波谱，把强度随波长连续变化的部分称为连续谱，它和白光相似，是多种波长的混合体，故也称白色X射线; 其产生原因：由于大量电子射到阳极上的时间和条件不尽相同，而且有的电子还可能与阳极作多次碰撞而逐步转移其能量，情况复杂，因此所产生的电磁波具有各种不同的波长。形成了连续X射线谱。 特征谱：叠加在连续谱上面的是强度很高的具有一定波长的X射线，称为特征谱，它和单色光相似，故也称单色X射线。当管压增高到某一临界值U时，则在连续谱的某些特定波长上出现一些强度很高的锐峰，它们构成了X射线特征谱。刚好激发特征谱的临界管压称为激发电压。特征谱的波长不受管压和管流的影响，只决定于阳极靶材的原子序数。对一定材料的阳极靶，产生的特征谱的波长是固定的，此波长可以作为阳极靶材的标志或特征，故称为特征谱或标志谱。 3. 俄歇效应原子K层电子被击出,L层电子，例如L2电子向K层跃迁，其能量差ΔE=E K-E L2。可能不是以产生一个K系X射线光量子的形式释放，而是被邻近的电子(比如另一个L2电子)所吸收，使这个电子受激发而成为自由电子，这就是俄歇效应，这个自由电子就称为俄歇电子。 4. 14种点阵 P16 布拉格方程的推导，理解习题15,24 P33表1-4 P35 公式1-52 测晶块大小
材料分析方法考试复习题
一、名词解释（30分，每题3分） 1）短波限: 连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。P7。 2）质量吸收系数 指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。P12。 3）吸收限 吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。每种物质都有它本身确定的一系列吸收限。P12。 4）X 射线标识谱 当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。P9。 5）连续X 射线谱线 强度随波长连续变化的X 射线谱线称连续X 射线谱线。P7。 6）相干散射 当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。P14。 7）闪烁计数器 闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。P54。 8）标准投影图 对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。P99。 9）结构因数 在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2 HKL F 的平方成正比，结构振幅
