7种常见气体在线分析仪的分析原理说明

冶金、电子、化工等行业对高纯气体的大量需求,空分设备不仅仅生产工业氧、工业氮,同时生产5n级的高纯氮、高纯氧、高纯氩等其它高纯气体,为保证气体产品的质量,必须严格控制中间产品和最终产品微量杂质的含量,这就对在线、离线气体分析仪的检测灵敏度、测量精度、稳定性和使用寿命提出了更高的要求,同时由于总体环境的恶化,空分生产过程中必须加强对大气、液氧、液空中碳氢化合物、n2o等其它危险物的含量进行在线监控,以保证空分的安全长期运行。那么如何选好、使用好气体在线分析仪对制氧企业的安全生产、质量管理具有非常重要的意义。

气体在线分析仪又分为很多种，比较常见的有以下几种

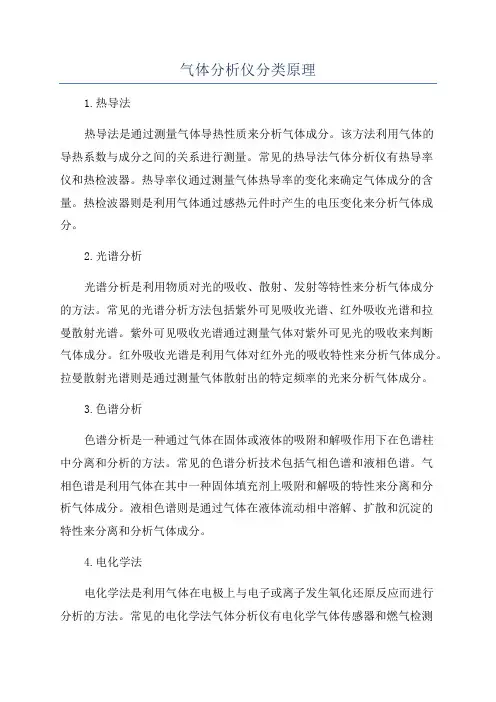

一.气体分析仪分类原理

①碳氢化合物分析仪及分析原理

碳氢化合物分析仪是依据火焰离子化检测器使用（fid）的原则，准确和精确的甲烷和非甲烷碳氢化合物测量从0.1到1000ppm,部分取样,在燃烧过程中，样品的有机或碳氢化合物的气体离子化，然后他们检测仪器，并作为集中计算结果.

②氧化亚氮分析仪及分析原理

近年来随着工业化发展的进程,大气中的n2o以每年0.2%的速度增长,给空分设备的安全运行带来了新的挑战,因此在化工厂较多、空气质量较差的地方应考虑增加液氧中n2o含量分析,n2o分析仪分析原理多为非分散红外法。

③微量水分析仪及分析原理

微量水分析仪又叫露点仪,主要用来分析增压空气中的水份含量和确定空分开车前各容器加温是否彻底。根据其测量原理的不同,微量水分析仪主要有电容式、电解式、冷镜式微量水分析仪。

④微量氮分析仪及分析原理

微量氮分析仪多采用等离子激发原理,以检测n2分子发射波长的强度来确定氩中n2的含量,

⑤氩分析仪及分析原理

氩分析仪的分析原理一般为热导式测量原理,所有的气体都具有不同的导热能力，我们通常称之为气体的热导率（或热导系数）。在一个大的热导检测器中装有两对匹配的加热丝，他们被分别置于样气流路和参比气流路中。加热丝的温度随着样气浓度的改变而变化。这些检测器组成了一个惠斯顿电桥，惠斯顿电桥被加载一个恒定的电流源。当样气中被测组分浓度变化时，样气检测器监测到混合样气的热导率变化，因此引起惠斯顿电桥的不平衡，从而输出一个与被测组分浓度变化值相对应的电信号。这个电信号经放大处理后在高清晰度的led显示器上显示。

⑥氧分析仪及分析原理

在空分生产过程中,氧含量的检测通常是一个主要的检测项目,包括纯氧、常量氧、微量氧、痕量氧的检测。纯氧、常量氧分析仪主要有磁氧分析仪和氧化锆氧分析仪,微量氧分析仪主要有氧化锆微量氧分析仪、原电池式微量氧分析仪。磁氧分析仪因检测器的差异又可分为磁压式氧分析仪、磁力机械式氧分析仪和磁热式氧分析仪.

⑦二氧化碳分析仪及分析原理

co2分析仪的分析原理为非分散红外发光法,是基于不同气体分子在红外区域吸收的波长不同。单元素组成的气体分子,如h2、n2、o2或单原子分子he、ar等没有偶

极,是非极性分子,在红外波段区对光没有吸收,由异原子组成的气体分子（co2）在中红外波段区4.26μ和14.99μ处对光具有很强的吸收,吸收的能量△e与气体浓度有对应的线性关系,将吸收的能量△e通过电路转换可得出co2的浓度。
