油气田和长输管道建设项目环境保护设计规范(试行)SYJ24-87

(试行日期1988年5月1日,石油工业部批准)

第一章总则

第1.0.1条根据《中华人民共和国环境保护法(试行)》、《建设项目环境保护管理办法》,按《建设项目环境保护设计规定》的要求,并结合油、气田及长输管道工程建设的实际情况,特制订本规范。

第1.0.2条油、气田和长输管道建设项目环境保护设计必须遵循国家有关环境保护法律、法规,合理开发和充分利用油、气资源,有效地防治污染和其它公害,改进生产环境,发展生产,为人民提供清洁、优美、安静的劳动和生活环境。

第1.0.3条油、气和长输道建设项目环境保护设计应贯彻环境保护建设与油、气田和长输道建设、矿区建设同步规划、同步实施、同步步发展的要求,做到经济效益、社会效益和环境效益的统一。

第1.0.4条本规范适用于陆上油、气田和工输管道的新建工程及扩建、改建工程的新建部分(包括外资、合资、引进项目)的防治污染设计;不适用于油田、气田的物探、钻井、试油、井下作业工程。

第1.0.5条油、气田和长输管道建设项目环境保护设计除执行本规范外,尚应符合现行国家标准的有关规定。本规范波及的部

分,可参照执行有关部门、地方现行的环境保护规范、污染物排放标准和卫生标准。

第1.0.6条本规范由建设项目的建设单位/设计单位负责执行;由建设项目所在单位的主管环境保护部门监督执行。

第二章一般规定

第2.0.1条油、气田和长输程及其它大型厂、站、库建设项目的建设单位,应在工程的可行性研究阶段,负责提出环境影响报告书或环境影响报告表。

第2.0.2条油、气田和长输管道工程及其它大型厂、站、库建设项目的初步设计,必须根据批准的环境影响报告书或环境影响报告表编制环境保护章节,其主要内容有:

一、环境保护设计的主要依据;

二、主要污染源和主要污染的种类、数量、浓度或强度及排放方式;

三、采用的排放标准,处理工艺技术能达到的排放指标;

四、环境保护工程采用的先进工艺技术、处理工艺流程及综合利用方案;主要设备和建(构)筑物;

五、绿化设计;

六、对资源开发而引起生态变化所采取的防范措施;

七、环境管理机构和环境监测。(参见石油部《油气田环境监测工作暂行办法》);

八、环境保护设施投资概算及经营费用估算;

九、存在的问题及建议。

第 2.0.3条环境保护工程设计应符合下列要求:

一、全面规划、合理布局、因地制宜、综合利用、化害为利;

二、采用的生产工艺、技术、设备应不产生或少产生污染物,排方的污染物应符合有关标准规定的指标;

三、利用国内外先进成熟的治理技术、监测技术;

四、有利用价值的物质、热能应回收利用,以废治废综合治理,防止产生二次污染。

第2.0.4条油气厂、站、库应布置在生产居住区污染系数最小方位的上风侧;应位于当地生活饮用水水源保护区的下游。

第2.0.6条油气厂、站、库污染危害性大的设施、设备、废气排放筒、火炬等应布置在行政管理和生活设施污染系数最小方位的上风侧,位于最远地段,然后再确定其余设施的相应位置。

第2.0.7要油气厂、站、库区与居住区之间,应设置一定的卫生防护距离,防护距离应根据国家《制订地方大气污染物排放标准的技术原则和方法》(GB3840-83)中有关防护距离的规定计算确定。

居住区大气中有害物质的最高容许浓度应符合国家《大气环境质量标准》(GB3095-82)中二级标准的要求。

第2.0.8条油气厂、站、库应进行绿化设计,其绿化系数不得小于10%,绿化系数的计算参见附录一。

第2.0.9条厂、站、库油罐区防火堤内,消防道路和油罐防火堤

间严禁栽种树木;在确保安全防火的前提下,生产区段应根据其生产性质、环保要求以及土壤、气候条件,因地制宜地栽培抗污染能力强,有较好净化空气能力,适应性强,不妨碍环境卫生或敏感性强具有监测性能扔植物。

第三章防治水污染

第3.0.1条油气田和长输管道所用的生活用水或生活工业合用供水水源应水量充沛,水质良好,水源卫生防除执行《生活饮用水卫生标准》(GB5749-85)的规定外,尚应符合下列要求:

一、水源井不应与油气井、注水井构成层系连通;油气井、注水井钻井经过地下含水层时,应将含水层封堵;

二、地下水源单井和井群的影响半径范围内,不是建放射性物质库房及废弃物理弃点等设施,严禁用渗井、渗坑排放有毒、有害的废水;

三、地面水源水点上游1000m至下游100m范围内,严禁排入含油、含毒、含病原体、含放射性物质的废水;不得倾倒有毒、有害的废弃物。取水点上游1000m断面处的水质应符合国家《地面水环境质量标准》(GB3838-83)的要求,详见附录二。

第 3.0.2要生活饮用水水质应符合国家《生活饮用水卫生标准(GB5749-85)中“生活饮用水水质标准”的要求。生活饮用水管线不得与注水管线、含油

污水管线连通;向有毒有污染的生产设备供水时,必须采取有效防污染措施,防止有毒有污染的物质进入供水管线。

第3.0.3条油气厂、站、库应控制新鲜用水量;尽量提高水循环利用率,减少废水的排放量。

第3.0.4条油气厂、站、库废水应按清污分流原则,根据排放废水的水质、水量、处理方法,经过技术经济比较,合理布置排水系统。排放的水质应符合国家或地方规定的排放标准。

第3.0.5条油、气接转站、计量站、长输管道中间站、计量间和单井拉油井场的少量含油污水不得就地排放,或用渗井及稀释排放,宜用容器储存或用其它方式收集处理。

第 3.0.6条原油脱水装置排出的含油污水,其含油量应小于0.5%,用管道输到污水处理站进行处理,不得就地排放。

第3.0.7条工艺装置、油泵房、油罐、装卸油栈台、混合轻油罐等处的含油污水,含溶剂废水及其它受污染的水,宜用管道或其它方式收集处理。

第3.0.8条油田采出水应首先用于油田注水。用于回注的油田含油污水应根据其不同水质,采用各种有效工艺方法处理,使其水质符合油田注水水质标准。

第 3.0.9条注水井洗井返出水宜根据油田所处地区环境保护要求,采用管线、罐车回收到污水处理站,或用活动处理设备就地处理。

第3.0.10要天然气井场、集气站、天然气净化厂、烃液(轻油)加工厂的含油、含硫、含盐、含溶剂废水应加收储存,送至污水处理站集中处理。

第 3.0.11条油、气田采出水中贪有回收利用价值的元素(物质),并在技术经济可行的情况下,应发展综合利用。

第3.0.12条气田采出水和厂、站生产废水若无法综合利用,当有渗透性好、封闭性好、有足够容积的地层和枯竭井可利用时,宜回注地层。

第3.0.13条气田采出水和厂、站生产废水无回注条件时,应根据废水性质、当地环境保护要求,采用适宜的、有效的工艺技术处理、严禁采用渗坑或稀释排放有毒、有害房水。

第3.0.14条I油气田采出水,厂、站、废生产废水若不能用于油田和气田回注或综合利用,而需排放时,必须经处理使其达到《石油开发工业水污染排放标准》(GB3550-83)或当地排放标准的要求方可排放。

若必须排入农田或渔业水体时,应经处理使水质符合《农田灌溉水质标准》(GB5084-85)和《渔业水质标准》(TJ35-79)的要求。

第3.0.15条天然气净化厂、烃液(轻油)加工厂产生的溶液复活釜残液、脱硫精制后的废碱液应妥善处理,不得任意排放。

第3.0.16条设备、容器、管线排污放空、扫线时排放的少量零星油品、烃液、含油、含盐、含硫废水、溶剂残液等污染物,应设置专用容器或其它设施收集并回收上理。

第3.0.17条储存、输送有害毒、有害废水的容器、管线及其附属构筑物必须采取防渗漏、防外逸和相应的防腐蚀措施。

第3.0.18条含有易挥发有毒、有害气体的废水应密闭输送。

第3.0.19条油气厂、站、库排放废热水时,要防止对受纳水体产生热污染。地面水受纳废热后,水域混合区边缘的水温允许增高3℃;在夏季水域水温最高不得超过35℃,不能满足上述要求时,热废水应采取冷却降温或其它防止热污染的措施后,方可排入水体。

第3.0.20条污水或废水处理应选用低毒、高效、二次污染较轻的水处理药剂。

第3.0.21条同气厂、站、废水的总排水口,应设取样口和计量设施;生产装置可根据需要设置取样口和计量设施。

第四章防治大气污染

第4.0.1条油田内原油和油田气的集输、处理、储运工艺过程应采用密封流程;原油应进行稳定,油田气应进行气体净化和轻油回收,防止挥发烃类对大气的污染。生产过程中产生的凝液和气体不得任意排放,应回收利用;如需排放时,应采取必要措施进行处理,达标排放。

原油和油田气净化处理及烃液(烃油)回收、储运工艺设计应按《油田油气集输设计规范》(SYJ4-84)第四章执行。

第4.0.2条未经稳定处理的原油不得进入常压油罐(缓冲罐、沉降脱水罐、稳定装置供油罐等)。原油应采用浮顶罐或有防蒸发损耗的固定顶罐储存,以减轻挥发烃类对大气污染。

第4.0.3条原油、天然汽油和成品油用火车、汽车油罐车运输装

卸油时,宜采用浸没式液下装油方式或其它密闭装卸油方式;且不得用蒸气直接加热。

第 4.0.4条气田天然气集输流程应回收凝析液,分离出的烃液(轻油)应稳定,稳定的释放气宜回收,不得任意排放,需排放时,应经过气筒,燃烧后达标排放。

第4.0.5条油汽厂、站、库正常开、停工时,应采取措施减少天然排放量;若必须排放及发生事故时,应用管线通往放空火炬、燃烧后排入大气。

第4.0.6条天然气净化厂硫磺回收装置应提高硫磺回收率,减少尾中总硫的含量;制硫尾气经处理后,应达到国家和当地的废气排放标准方可排入大气。

第4.0.7条硫化氢、二氧化硫、烟尘及其它有害气体的最高容许排放量和排气筒高度的计算按国家《制订地方大气污染物排放标准的技术原则和方法》(GB3840-83)执行。

第4.0.8条含硫污水汽提出的硫化氢气体应回收或经处理后达标排放.

第4.0.9条油气厂、站、库的加热炉、锅炉/灼热炉物烟尘浓度超过标准时,必须采取行之有效的消烟除尘、烟气净化设施,消除烟尘对大气的污染。

第4.0.10条油气厂、站、库工业废气排放筒需设监测采样孔。

第五章防治废弃物污染

第5.0.1条气田天然气净化、烃液(轻油)加工厂污水处理设施

产生的废渣、污泥宜经浓缩、脱水和灼烧、灰渣应妥善处理,防止二次污染。

第5.0.2条油田从油罐、油罐车、管线、污水处理设施中消除的房油泥、油砂、过滤滤料等废弃物,有条件时,应综合利用,否则应妥善处理,防止疲惫不堪一次污染。

第5.0.3条各种废弃物不得倒入自然水体或任意遗弃,可采取无害化堆置,其中有毒物质应集中收集,堆放场应能防水、防渗漏、防扬散,避免造成二次污染。

第六章防治噪声污染

第6.0.1条油田、气田和长输管道建设项目和总体布局应合理布置噪声源的位置,产生噪声的场所和设备宜尽量集中布置,应与居住、文教卫生、科研以及需要安静的区域隔离,并可利用地形、地貌、建(构)筑物、绿化带等阻挡噪声传播。

第6.0.2条厂/站/库生产区工作地点噪声标准值为85dBA,对每天接触噪声少于8小时的工种,噪声标准可按表6。0。2执行.

噪声标准表6。0。2

第6.0.3条生产区的控制操作室、化验室、值班室、办公室其室内噪声不应大于60dBA,超过者应采取隔声、吸声措施。

第6.0.4条居民区、科研、文教卫生区的环境噪声,白天不应大于50dBA,夜间不应大于40dBA;居民、商业混合区白天不应大于55dBA,夜间不应大于45dBA。

第6.0.5条工艺设计和设备选型应选用合理工艺和设备,控制噪声源,当车间、厂房建(构)筑物内和机器设备噪声超过标准时,应采取吸声、隔声、消声、阻尼、减振等技术措施减低噪声。推荐的机泵设备降低噪声措施可参见附录三。

第6.0.6条工业和环境噪声检测方法,按《工业企业噪声检测规范》和《城市环境噪声测量》方法(GB3222-82)执行。

附录二

地面水环境质量标准

附表2.1

*为参考标准,专对湖泊、水库等封闭性水域水质要求,以防止水质富营养化。

注:第一级——水质良好,相当于未受人类活动污染影响的河流源头水质,宜作各种用途良好水源。

第二级——水质较好,大致相当现行TJ20-76《生活饮用水卫生标准》中水源水质和TJ35-79《渔业水质标准》的水质。

第三级——水质尚好,是依据水质基准资料,为防止地面水污染而规定的最低水质要求。

本标准中各项目的监测分析方法按国家统一规定执行。

附录三

推荐的机泵设备降低噪声措施表

附表3.1

附录四

名词解释

一、油气厂、站、库——属于油田、气田、长输油、气管道的油气集中处理站、污水处理站(厂)、矿场油库、输气压气站、天然气净化、烃液(轻油)加工厂、输油首、末站。

二、污染系数——反映风向、风速与污染程度关系的数值。

平均风速

风向频率污染系数 三、敏感性强具有监测性能的植物——对有害气体抗生弱,反应敏感,在污染浓度不高时就出现受害症状,最先发出污染信息的植物,人们能够根据植物受害程度来判断大气污染的状况。

四、达标——达到国家和地方的有关排放标准

五、含油污水——从含有原油、天然气中脱出的、以油份为主要污染物质的水。

六、废水——经生产过程使用后排放的或产生的水;这种水对该过程无进一步直接利用的价值。

七、采出水——存在于油、气产层的液态水,在开采过程中随油、气流流出地面,常有较高的矿化度、含盐量。

八、无害化堆置——选择山沟、坑洼荒地、废矿坑等做废弃物的处理场,这种场地应设有防止废物溶出液、滤液、雨水对水体和

土壤的污染措施,防止产生的气体自然和对大气污染的措施。十、水体——以相对稳定的陆地为边界的各种水域、如江、河、湖、海、水库。

附录五

本规范用词说明

执行本规范条文时,要求严格程度的用词,说明如下,以便在执行中区别对待。

1、表示很严格,非这样作不可的用词;

正面词采用“必须”,反面词采用“严禁”。

2、表示严格,在正常情况下均应这样作的用词:

正面词采用“应”;反面词采用“不应”或“不得”。

3、表示允许稍有选择,在条件许可时,首先应这样做的用词:正面词采用“宜”或“可”;反面词采用“不宜”。

(整理)天然气长输管道施工方案.

天然气长输管道施工工艺 1、主题内容与适用范围 1、1本标准规定了长输管道的材料验收,管道的拉运布管,加工和组装,管道焊接,通球扫线,线路斩立桩施工,阴极保护施工,穿越工程等的工程施工工艺要求。 1、2本标准适用于长输管道的安装。 2引用标准 2、1《长输管道线路工程施工及验收规范》(SYJ4001-90) 2、2《长输管道站内工艺管线工程施工及验收规范》(SYJ4002-90) 2、3《长输管道阴极保护工程施工及验收规范》(SYJ4006-90) 2、4《管道下向焊接工艺规程》(SY/T4071-93) 3长输管道施工工艺指导书编制内容 长输管道工程施工的基本程序为:设计交底→测量放线→清除障碍→修筑施工便道→开挖管沟→钢管的绝缘防腐→钢管的拉运、布管→管道的组装焊接→无损探伤→防腐补口补漏→管道下沟→回填及地貌恢复→分段吹扫及测径→分段耐压试验→站间连通→通球扫线→站间试压→穿跨越→阴极保护施工→立桩预制安装及竣工验收。 3、1施工准备阶段: 3、1、1施工技术准备 在施工图纸等技术资料到位,工程专业技术人员应编制详细的施工组织设计或施工方案,报甲方代表审批。同时组织相关人员进行技术交底,使操作人员明确技术要求。

编制焊接工艺评定,确定焊接参数。同时对焊工进行岗前培训,合格后才能上岗。 编制公路、铁路穿越方案;河流穿跨越方案;弯头、弯管制作程序文件;管道通球、耐压试验方案等文件。 3、1、2施工机具及材料准备: (1)在长输管道的施工中,需用的机具设备有挖土机、焊机、吊车、下管机等设备,其中焊接设备是施工机具中的一种重要设备,它是保证管道施工质量的关键。焊机在使用中应保持性能稳定,有较强的移动方便性。 (2)材料验收:长输管道用的材料和管件应具备出厂质量证明书或其复印件,各种性能技术指标应符合现行有关标准的规定。如无出厂质量证明书或对质量证明书有疑问时,应对材料和管件进行复验,合格后方可使用。 焊接材料的选用应根据母材的化学成份、机械性能和使用条件等因素综合考虑。 防腐材料应符合现行的有关防腐规范的规定。成品防腐管材进入现场后,应检查其绝缘度、外观、长度、管口的切面和管中心垂直度、壁厚、材质、坡口等。 3、2设计交底及测量放线 3、2、1施工前,工程项目进行图纸会审,由设计单位做技术交底和现场交底,明确以下有关向题。 (1)固定1K准点的参考物的有关数据和位置。 (2)施工带内地下构筑物的位置,办理有关手续和处理意见,并说明施工有关技术要求。 3、2、2测量放线:

天然气管道穿越工程施工方案

施工方案及施工工艺 工程简介 ######天然气利用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂,终于大石桥市西侧的大石桥分输站。管线长度约为98KM,管径φ406.4,设计压力4.0Mpa,管道输气规模为1.4*108m3/a。 管道沿线经过仙人岛能源化工区、盖州市、鲅鱼圈区、营口市沿海产业基地、营口市中小企业园区、老边区和大石桥市,设置大石桥分输站1座,设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共8座分输阀室。 施工方法的选择: 天然气管道穿越工程,根据设计要求、定向钻机性能及现场情况,决定采用DDW320定向钻机。 1.1 钻机主要性能参数DDW320定向钻机: DDW320 机身长度 6.4m 机向宽度 2.3m 高度 2.0m 重量9.2 t 泥浆流量320L/min 钻杆重量40kg 发动机功率145kw 行走速度 5.3Km/h 最大扭矩12KNm 实际推进力32 t

实际回拖力32 t 钻杆长度3m 钻杆外径73mm 水压8Mpa 1.2 钻机技术特点: A、设备机械化程度高,结构布局合理,整体性好。 B、结构简单易于操作。 C、钻机倾角可调,适应不同铺设管线设计深度和不同施工场地条件。 D、钻机具有足够的回拉力和较大的回转扭矩,满足反扩拉管要求。 E、易于随时监测钻进方向,调整孔底钻头,控制钻进轨迹。 F、及时监测钻进参数和地层变化。 2 施工方法特点: 2.1 精确性。拖管轨迹准确、精度高,满足设计要求。 2.2 方向可控性。在整个施工过程中,随时可确定管线的位置及埋深,这是传统的顶管工艺所达不到的。 2.3 铺管速度快,施工周期短。同样长度及管径的管线,施工时间是普通顶管线施工时间的1/5。 2.4 广泛的适应性。适用于复杂的地质结构,如乱石、回填土等,适用于地下管网分布复杂的地段。 2.5 不阻碍交通,不污染环境,对路面及河道无损害。 2.6 铺管质量高,由于基本没有破坏原有土质结构,无须进行地下水防 范和软土层的加固措施,避免了土壤沉降过程对管道的应力破坏。 2.7 具有较好的经济效益。管径越大,埋深越深,周边环境越复杂,经济效

输气管道工程设计条件

一、基础资料 1 需业主提供的基础资料 开展输气管道工程设计前业主至少应提供下列资料,但不限于: 1.1 设计任务书或设计委托书; 1.2 资源与市场数据。 1.3 技术要求,至少应包括: 1)管道的起、终点、系统功能、建设水平、质量要求; 2)管输气体的来源及物性; 3)管道的任务输量、最小输量、最大输量; 4)管道沿线天然气的分输或注入要求; 5)管道用户用气特点及不均匀系数; 6)上游供气方不同年份供气量及供气压力; 7)不同年份用户用气量及用气压力需求; 8)工期要求。 1.4 管网规划及与拟建管道有关的已建的管道系统状况。 1.5 业主对工程管理的要求。 1.6 经济评价与概算资料 1)资金来源及贷款方式; 2)工程建设期及分年度投资比例; 3)类似工程投资及施工情况。 2 现场需要收集的外部接口资料 2.1 自然状况资料 1 管道沿线行政区划及地方志,沿线城市、乡镇发展规划。 2 管道沿线地形、地貌及植被分布情况; 3 管道沿线资源情况,包括:矿产、农业、林业、牧业、渔业、动植物、文物保护区分布等; 4 管道沿线重要设施分布,包括:军事设施、铁路枢纽、机场、码头、水库等的分布和发展计划; 5 管道沿线附近已建管线和构筑物的情况; 6 管道沿线重大项目的建设与规划; 7 基本气象资料。根据工程规模和建设水平的要求,气象资料宜为近10、20、30 年和50 年的统计数据。包括:全年平均气温、最冷月平均气温、极端最高温度、极端最低温度;管道埋深处最高、最低、和最冷月平均地温,标准冻土深度和最大冻土深度;降雨量(当地采用的降雨量计算公式,年和逐月的平均、最大、最小降雨量、最大强度降雨量、连续降雨最多的天数)、降雪量(初雪日、终雪日、连续降雪时间、最大积雪深度)、蒸发量,年平均日照、雷电日、沙尘暴天数,冰凌、冰雹强度;相对湿度;海拔高度;当地平均大气压;近年各月最大风速及各月风向、频率或全年的和夏季的风向频率玫瑰图、最大风速和风压值、静风出现的日期和持续时间、风暴和风沙出现的时间和状况。 8 沿线人文资料; 9 沿线水利设施、水利规划及水利部门的有关规定;

输气管道设计规范 GB50251-2003

1 总则 1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。 1.0. 2 本规范适用于陆上输气管道工程设计。 1.0.3 输气管道工程设计应遵照下列原则: 1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系; 2 采用先进技术,努力吸收国内外新的科技成果; 3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。 1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。 2 术语 2.O.1 管输气体 pipeline gas 通过管道输送的天然气和煤气。 2.O.2 输气管道工程 gas transmission pipeline project 用管道输送天然气和煤气的工程。一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。 2.O.3 输气站 gas transmission station 输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。

2.O.4 输气首站 gas transmission initial station 输气管道的起点站。一般具有分离,调压、计量、清管等功能。 2.O.5 输气末站 gas transmission terminal station 输气管道的终点站。一般具有分离、调压、计量、清管、配气等功能。 2.O.6 气体接收站 gas receiving station 在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。 2.O.7 气体分输站 gas distributing station 在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。 2.O.8 压气站 compressor station 在输气管道沿线,用压缩机对管输气体增压而设置的站。 2.0.9 地下储气库 underground gas storage 利用地下的某种密闭空间储存天然气的地质构造。包括盐穴型、枯竭油气藏型、含水层型等。 2.O.10 注气站 gas injection station 将天然气注入地下储气库而设置的站。 2.O.11 采气站 gas withdraw station 将天然气从地下储气库采出而设置的站。 2.O.12 管道附件 pipe auxiliahes 指管件、法兰、阀门、清管器收发筒、汇管、组合件、绝缘法兰或绝缘接头等管道专用承压部件。

天然气管道施工方案

淮安市西安路南延工程穿越西气东输天然气(武墩—金湖线)管道保护工程施工方案 施工单位:淮安市市政建设工程有限公司 西安路南延工程项目部

淮安市西安路南延工程穿越西气东输天然气 (武墩—金湖线)管道保护工程施工方案 一、编制依据: (一)《输油输气管道线路工程施工及验收规范》SY0401-98; (二) 《天然气集输管道施工及验收规范》SY0466-97; (三)《石油天然气钢质管道无损检查》SY4109/T-2005; (四)《石油天然气管道穿越施工及验收规范》SY/T4079-95; (五)《淮安市西安路南延、通甫路南延(园区段)工程施工图设计》; (六)《城镇道路工程施工与质量验收规范》(CJJ1-2008); (七)《给水排水工程构筑物结构设计规范》(GB 50069-2002)。 (八)《中国石油西气东输第三方施工管理作业指导书》 (九)《中华人民共和国石油天然气管道保护法》 二、工程概况: 本段工程位于淮安清浦区以及正在建设的江苏淮安工业园区境内,规划的西安路南延(宁连一级公路-通海大道段)为南北向的一条城市主干道,道路规划红线宽度40m,路线全长9.502km。本标段工程实施桩号为K0+000-K4+120。 现场地势总体上较为平坦,交通便利。施工现场内考虑新建施工便道。 三、具体部位及工程设计情况

西安路南延一标段工程穿越天然气管道一次。 (一)、道路与天然气管道交叉,交叉位置桩号为K1+000,交叉角度为:1530,设计采用钢筋砼盖板涵保护管道穿越,盖板涵净空2.6*5m。 (二)、雨水管道与天然气管道交叉位置桩号为K1+000,交叉角度为1530,穿越设计采用大开挖或拖拉管施工。经实地勘察,你采用开挖施工安管的方法。 四、施工工期及安排 待施工方案审批后,开工,计划工期30日历天。 五、施工组织机构: 为确保天然气管道安全,淮安市市政建设工程有限公司高度重视,专门成立了相应的组织机构,负责西安路南延工程天然气管道安全保护管理工作,同时要求相关施工单位成立组织机构,确保天然气管道安全万无一失。 组长:孙家胜 副组长:赵见飞、缪伟国、董金虎 成员:周士军、朱国军、王志刚 六、质量目标: 达到国家和建设部现行的工程质量验收标准,单位工程一次验收合格率达百分之百。 七、施工方案 施工前,必须与天然气公司进行沟通,利用探管仪确定天然气管

输气管道课程设计

输气管道课程设计 姓名:李轩昂 班级:油储1541 学号:201521054114 指导教师:任世杰

目录 前言------------------------------------------------------------------------------------------------- 4第一章设计概述---------------------------------------------------------------------------------- 5 1.1设计原则--------------------------------------------------------------------------------- 5 1.2 管道设计依据和规范----------------------------------------------------------------- 5 1.3长输气管道设计原始资料------------------------------------------------------------ 6 1.3.1天然气管道的设计输量 ------------------------------------------------------- 6 1.3.2气源特性 ------------------------------------------------------------------------- 6 1.3.3气源处理 ------------------------------------------------------------------------- 6 1.3.4管道设计参数 ------------------------------------------------------------------- 7 1.3.5基本经济参数 ------------------------------------------------------------------- 7第2章管道工艺计算---------------------------------------------------------------------------- 9 2.1天然气物性参数计算------------------------------------------------------------------ 9 2.1.1天然气的平均分子质量、平均密度和相对密度------------------------- 9 2.1.2天然气压缩因子的计算 ------------------------------------------------------- 9 2.1.3天然气粘度计算 -------------------------------------------------------------- 10 2.1.4定压摩尔比热 ----------------------------------------------------------------- 10 2.2输气管道水力计算------------------------------------------------------------------- 11 2.2.1雷诺数的计算 ----------------------------------------------------------------- 11 2.2.2管道内压力的推算 ----------------------------------------------------------- 12 2.2.3管道壁厚推算 ----------------------------------------------------------------- 12 2.3输气管道热力计算------------------------------------------------------------------- 12 2.3.1总传热系数 -------------------------------------------------------------------- 12 2.3.2天然气的平均地温 ----------------------------------------------------------- 13 2.3.3考虑气体的节流效应时输气管沿管长任意点的温度计算----------- 13 2.4管道工艺计算结果------------------------------------------------------------------- 14 2.4.1首站到分输站1 --------------------------------------------------------------- 14 2.4.2分输站1到分输站2 --------------------------------------------------------- 14 2.4.3分输点2到末点 -------------------------------------------------------------- 15

输气管道工程设计规范,gb50251-2015

输气管道工程设计规 范,gb50251-2015 篇一:输气管道设计规范GB50251-2003 1 总则 1.0.1 为在输气管道工程设计中贯彻国家的有关法规和方针政策,统一技术要求,做到技术先进、经济合理、安全适用、确保质量,制订本规范。 1.0. 2 本规范适用于陆上输气管道工程设计。 1.0.3 输气管道工程设计应遵照下列原则: 1 保护环境、节约能源、节约土地,处理好与铁路、公路、河流等的相互关系; 2 采用先进技术,努力吸收国内外新的科技成果; 3 优化设计方案,确定经济合理的输气工艺及最佳的工艺参数。 1.0.4 输气管道工程设计除应符合本规范外,尚应符合国家现行有关强制性标准的规定。 2 术语 2.O.1 管输气体pipeline gas

通过管道输送的天然气和煤气。 2.O.2 输气管道工程gas transmission pipeline project 用管道输送天然气和煤气的工程。一般包括输气管道、输气站、管道穿(跨)越及辅助生产设施等工程内容。 2.O.3 输气站gas transmission station 输气管道工程中各类工艺站场的总称.一般包括输气首站、输气末站、压气站、气体接收站、气体分输站、清管站等站场。 2.O.4 输气首站gas transmission initial station 输气管道的起点站。一般具有分离,调压、计量、清管等功能。 2.O.5 输气末站gas transmission terminal station 输气管道的终点站。一般具有分离、调压、计量、清管、配气等功能。 2.O.6 气体接收站gas receiving station 在输气管道沿线,为接收输气支线来气而设置的站,一般具有分离、调压、计量、清管等功能。 2.O.7 气体分输站gas distributing station 在输气管道沿线,为分输气体至用户而设置的站,一般具有分离、调压、计量、清管等功能。 2.O.8 压气站compressor station 在输气管道沿线,用压缩机对管输气体增压而设置的站。

长输管道山地施工方案

云南天然气支线管道工程红河支线线路工程 三标段 山区地段施工方案 编制: 审核: 批准: 大庆油田建设集团有限责任公司 年月 一、工程概况 1工程名称:云南天然气支线管道工程红河支线线路工程(三标段); 2参建单位:施工单位:大庆油田建设集团有限责任公司; 建设单位:云南中石油昆仑燃气有限公司;

设计单位:中油辽河工程有限公司;监理单位:新疆石油工程建设监 理有限责任公司。 3工程概况云南天然气支线管道工程红河支线起自中缅天然气管道玉溪支线的玉溪末站,管道出中缅玉溪末站后向南敷设约800m进入红河支线玉溪首站,终止于红河哈尼族彝族自治州蒙自市蒙自末站。输送管道采用埋地敷设,线路长度约210km,管径D323.9mm, 设计压力6.3MPa。线路总体呈西北-东南走向。 二、编制依据 1)《输气管道工程设计规范》GB50251 - 2015; 2)《油气长输管道工程施工及验收规范》GB50369-2014; 3)《油气输送管道线路工程抗震技术规范》GB50470 - 2008; 4)《石油天然气工业管线输送系统用钢 管》 GB/T9711-2011。 5)《钢质管道焊接及验收》SY/T 4103- 2006; 6)《石油天然气钢质管道无损检测》SY/T 4109 - 2013; 7)《管道干线标记设置技术规范》SY/T 6064 - 2011; 8)《顶进施工法用钢筋混凝土排水管》JC/T 640 - 2010;9)《油气管道工程感应加热弯管通用技术规格书》CDP-S-OGP-PL-016-2014- 3;10)《油气管道工程感应加热弯管母管通用技术规格书》CDP-S-OGP-PL-017-2014- 3;11)《油气管道并行敷设设计规定》CDP-G-OGP-PL-001-2010- 1; 12)《油气管道线路标识通用图集》CDP-M-OGP-PL-008-2013- 2; 13)《关于处理石油管道和天然气管道与公路相互关系的若干规定》(试行)(7 8)交公路字698号,(78)油化管道字452号。 14)《中石油昆仑燃气有限公司建设项目竣工验收手册(完全版)》 15)施工图纸 三、主要工程量

输气管道工程设计规范

输气管道工程设计规范 GB 50251-2003 ) 1、适用范围:本规范适用于陆上输气管道工程设计。 2、输气工艺: 1)输气管道的设计输送能力应按设计委托书或合同规定的年或日最大输气量计算,设 计年工作天数应按350d 计算(350d 是为冬夏平衡,同时最大输气量应以标态计算。)。 2)进入输气管道的气体必须除去机械杂质,且至少符合n级天然气标准(GB17820)。 3)当输气管道及其附件已按照国家现行标准《钢质管道及储罐腐蚀控制工程设计规范》 SY0007和《埋地钢质管道强制电流阴极保护设计规范》SY/T0036的要求采取了防腐措施时, 不应再增加管壁的腐蚀裕量。 4)工艺设计应确定的参数有:输气总工艺流程;输气站的工艺参数和流程;输气站的数量和站间距;输气管道的直径、设计压力及压气站的站压比。 5)管道输气应合理利用气源压力。当采用增压输送时,应合理选择压气站的站压比和 站间距。当采用离心式压缩机增压输送时,站压比宜为~,站间距不宜小于100km。 6)具有配气功能的分输站的分输气体管线宜设置气体的限量、限压设施。 7)输气管道首站和气体接收站的进气管线应设置气质监测设施。 8)输气管道的强度设计应满足运行工况变化的要求。 10)输气站应设置越站旁通。进出站管线必须设置截断阀。截断阀的位置应与工艺装置区保持一定距离,确保在紧急情况下便与接近和操作。截断阀应当具备手动操作的功能。 11)输气管道工艺设计应具被以下资料:管输气体的组成;气源数量、位置、供气量及可调范围;气源压力及可调范围,压力递减速度及上限压力延续时间;沿线用户对供气压力、供气量及其变化的要求,当要求利用管道储气调峰时,应具备用户的用气特性曲线和数据;沿线自然环境条件和管道埋设处地温。 12)输气管道的水力计算见本标准6?9页以及简化标准的附录。 13 )输气管道安全泄放 ( 1 )输气站应在进站截断阀上游和出站截断阀下游设置泄压放空设施。 (2)输气站存在超压可能的受压设备和容器,应设置安全阀。安全阀泄放的气体可引入同级压力的放空管线。 (3)安全阀的定压(P o)应根据管道最大允许操作压力(P)确定,并应符合下列要求: a 当P W时,P o= P+; b 当v P W时,P o=; c 当P>时,P o=。 (4)安全阀泄放管直径应按照下列要求计算:

天然气长输管道施工方案

鄂东煤层气田地面建设工程然气 管道改线工程 施工组织设计(方案) *****

目录:(一)工程基本概况 1.编制依据 2.工程概况 2.1工程说明 2.2主要工程量 3施工部署 3.1施工组织机构 3.2具体人员安排 3.3职责与权限 3.4施工任务划分 3.5工程项目划分 3.6施工进度计划 3.7资金需用计划 3.8 主要施工机械、器具投入 3.9劳动力投入计划安排表 (二)管线敷设焊接 1.施工准备 2.施工程序 3.施工方法及施工技术措施 3.1.测量放线 3.2管道拉运摆放

3.3管道组对 3.4管道焊接 3.5管线补口、补伤 3.6管线下沟回填 3.7管道吹扫、试压措施 3.8施工资料的管理 4.焊接通病原因及防治 5.质量保证措施 (三)安全文明施工

(一)工程基本概况 1.编制依据 1.1*****给*****关于工程的施工图。依据我公司现有的人力、物力、财力及机械设备装备情况。依据施工现场的实际情况。 1.2施工执行的技术标准。 《输气管道工程设计规范》GB50251-2003 《输送流体用无缝钢管》GB-T8163-2008 《钢质管道外腐蚀控制规范》GB/T21447-2008 《埋地钢质管道聚乙烯防腐层》GB/T4054-2003 《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923 《油气长输管道工程施工及验收规范》GB50369-2006 《石油天然气金属管道焊接工艺评定》SY/T0452-2002 《钢质管道焊接及验收》SY/T0453-2006 《石油天然气钢质管道无损检测》SY/T4109-2005 2.工程概况 2.1工程说明 工程概况 本工程供气管道径Φ159*6,设计压力6.3MPa。起点位于的终点,线路全长约0km。 3.施工部署

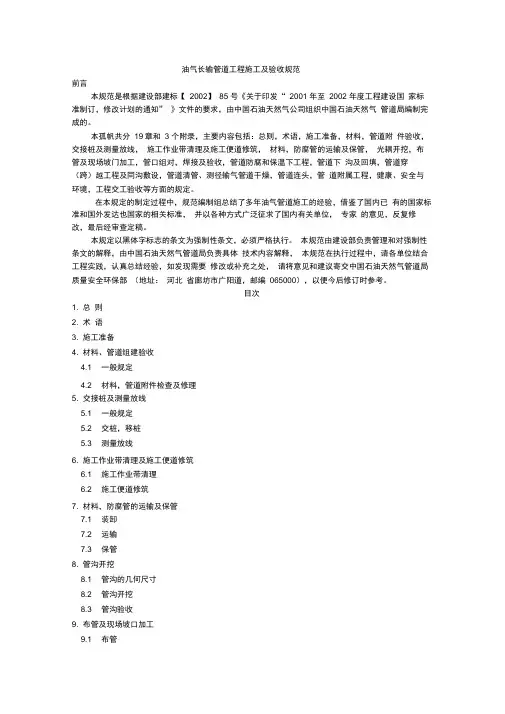

GB50369-2006油气长输管道工程施工及验收规范
