等电位联结安装

等电位联结安装?〔97SD567〕国标图的修编

目前,我国许多新修订的标准、标准逐步同国际电工标准〔IEC标准〕接轨。等电位联结在电气设计中,是一种行之有效的平安措施,早已为国际上许多国家所采用。我国对等电位联结的作用在认识上也有了长足的进步,1997年编制的?等电位联结安装?提出了一些根本做法,自试用以来收到了施工过程中对许多实际问题的反映,特别是信息技术的迅猛开展,对防雷、接地、等电位有了更高的要求,因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编,新的图集号是02D501-2,下面主要对新图册做一些说明

1 等电位联结的分类

笔者在编制97SD567时,曾对"等电位联结"和"等电位连接"分析比拟,决定本图册采用"等电位联结"这一名称,但现实工作中,这两个词往往还混淆不清,在此想强调一下,任何标准、标准要想正确的贯彻执行,必须要有标准的名称,具体分析见"浅谈?等电位联结安装?标准图的编制"〔?现代建筑电气设计技术文集?第233页。在总说明中,把等电位联结分为三个层次,即总等电位联结,辅助等电位联结,局部等电位联结分别作了详细说明。

总等电位联结作用于全建筑物,由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属构造构件等。辅助等电位联结是在导电局部间,用导线直接连通,使其电位相等或接近,一般是在电气装置的某局部接地故障保护不能满足切断回路的时间要求时,作辅助等电位联结。

局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电局部连通,一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所,发生电击事故的危险性较大,要求更低的接触电压,或为满足信息系统抗干扰的要求,一般局部等电位联结也都有一个端子板或者连成环形。简单地说,局部等电位联结可以看成是在这局部范围内的总等电位联结。其区别可借助图集第6页图理解。

2 等电位联结的有效性

在图册等电位联结导通性的测试中,提出了3Ω的阻值要求,主要是参考了德国的标准,等电位联结只是防间接接触电击的附加防护措施,提出阻值要求主要是为等电位的导通性提出量化标准,实际工作上容易执行。因此在用电设备投入运行之前,对等电位用的管夹、端子板、联结线、有关接头、整个路径上的色标要进展一次检验,测量等电位联结端子板与等电位联结范围内的金属管道末端之间的电阻。有人担忧测量后电阻不满足要求时没有较好的补救措施,其实所测得的电阻值主要为接触电阻,如果联结可靠或增补一些跨接线,做到3Ω以下应是不困难的。在导通性测试中,测试电源可采用空载电压为4~24V的直流或交流电源,测试电流不小于0.2A,最好用5A的测试电流,电流太小测量值不准确。目前国外及国内已有专门厂家生产测试等电位联结用的测试仪,用于检测比拟方便。

对于辅助等电位联结和局部等电位联结防电击的有效性可通过下式进展校验:

R≤U1/Ia

式中:

R--可同时触及的外露可导电局部和装置外可导电局部之间的电阻〔Ω〕;

Ia--切断故障回路时间不超过5s的保护电器动作电流〔A〕;

U1--允许持续接触电压限值

〔一般场所内为交流50V或直流120V,潮湿场所为交流25V或直流60V〕;

例:采用整定值为16A的断路器,其瞬动电流脱扣器整定电流为160A,

那么Ia=1.3×160=208A,一般场所内U1=50V

R≤U1/Ia

50/208=0.24Ω

同时触及的外露可导电局部和装置外可导电局部之间的电阻在此种情况下小于0.24Ω时,等电位联结是有效的。

例如采用漏电断路器,其额定漏电动作电流为30mA,一般场所内U1=50V,

那么R≤U1/Ia

50/0.03=1666.7Ω。同时触及的外露可导电局部和装置外可导电局部之间的电阻在此种情况下小于1666.7Ω时,等电位联结是有效的。

潮湿场所Ul=25V,那么R≤Ul/Ia=25/0.03=833.3Ω。

由此可见,在同一场所内由于采用不同的过流保护电器,对电阻值的要求是不同的。对于胸腔手术室,其电阻值可按图集第19页图估算。对于TT系统,由于必须采用剩余电流保护器对线路保护,其等电位联结效果不明显。

3 等电位联结线的截面

这三种联结的联结线截面可参见标准图

3.1 等电位联结线的截面见表1

3.2 防雷等电位联结线的截面〔见表2〕

防雷等电位联结端子板的最小截面不小于50mm2

在此还需说明的是中华人民共和国国家标准?建筑电气安装工程施工质量验收标准?〔GB50303-2002〕中有关等电位局部的内容如下:

27.1 主控工程

27.1.1 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接。支线间不应串联连接。

27.1.2 等电位联结的线路最小允许截面,应符合表27.1.2的规定〔见表3〕。

27.2 一般工程

27.2.1 等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠,熔焊、

钎焊或机械紧固应导通正常。

27.2.2 需等电位联结的高级装修金属部件或零件,应有专用接线螺栓与等电位联结支线连接,且有标识,连接处螺帽紧固、防松零件齐全。

由此可看出,验收标准比本图册要求严格,根本上是防雷等电位的要求,并且也没有推荐铝线,因此,设计及施工时等电位联结线的截面应以国家验收标准为准。

在此还要强调的是本图册中画出了一些端子板、支座、端子的做法,比97SD567中的做法复杂一些,目的是想使产品标准化,减小箱体体积,尽量不影响建筑美观,也防止现场制作的随意性,容易保证施工质量。图册中提出了三种连接方法,即焊接、螺栓连接和熔接,前两种方法大家比拟熟悉,熔接是一种放热熔接,利用化学反响〔燃烧〕时所产生的超高热来完成两导体熔化而连成一体,这种方法连接的可靠性较高,但本钱较大。

4 关于特殊场所的等电位联结

在本次修编中,特殊场所的局部等电位联结增加了几个,图册中有浴室、游泳池、喷水池、胸腔手术室、农牧场所的局部等电位联结。当然,特殊场所还有很多,但这些是工业与民用建筑经常遇到的。特别是浴室局部等电位联结作了很大的简化,联结范围仅包括浴室内金属给、排水管、金属浴盆、金属采暖管以及建筑物钢筋网,可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物,还有一个"伸臂范围"的概念,有些金属体〔如不进人的天花吊顶的金属龙骨〕在2.5m以上,就可以不做联结等。

导线的敷设穿塑料管保护,这是潮湿场所的敷线规定,在卫生间内如果采用金属管敷线,由于金属管与PE线连在一起,有可能引入电位。

卫生间内如果没有配电箱或引入PE线的设施,不必由LEB端子板专门引出一根LEB线与卫生间外的PE线或PE母排相连。

游泳池画了两个图,一是间距0.6m的电位均衡导线,一是敷设铁丝网。在国外,铁丝网是成卷的一块一块可以采购的,图中的粗黑线表示这些铁丝网之间是相互焊接的。喷水池按最新的国际电工标准仅划分为0区和1区,在池内不允许有接线盒。

农牧场所中,大牲畜如牛圈应做局部等电位联结,因为大牲畜有较大的跨步电压,其允许接触电压限值为交流25V,做法与游泳池相似。

对于医院手术室局部等电位联结,图册中只画了胸腔手术室一种,但目前做法差异仍较大,因为我国的医院设计标准?综合医院设计标准?〔JGJ49-88〕还是80年代编制的,根本上没有等电位的内容,现在许多设计院在设计现代化医院时,大多参考日本的?医院电气设备平安基准?〔JIST1022-1995〕和澳大利亚?病人治疗地区平安用电指南?〔AS2500〕等,对等电位联结都有具体要求,但与IEC的要求略有不同,因此做医院设计时应加以注意。图册第19页是按IEC要求做的,即高度在2.5m内的以下部位作局部等电位联结:

〔1〕场所内的配电箱PE母排;

〔2〕水、暖等电气装置以外的金属管道;

〔3〕抗电气干扰的屏蔽层;

〔4〕导电地板的金属网格;

〔5〕未与PE线连接的固定式非电手术台。

电气设备已通过PE线与局部等电位联结端子板相连,不需另外连接。其连接的电阻和电压允许值也不同。图册中画出了电气设备和插座,但没有同局部等电位联结端子板相连,主要是为了强调电气设备已通过PE线与局部等电位联结端子板相连,不需另外再连接这一情况。至于医院中哪些场所需要局部等电位联结,可参考表4。

5 多处电源进线的处理

对于大型建筑物,电源进线不止一处,进出建筑物的金属管道及构件也比拟分散,如果在建筑物内只做一处等电位联结端子板,做放射联结,联结线过长,等电位效果不会太好,本次增加了多处电源进线的等电位联结做法例如,在施工中比拟容易处理,但应注意电源进线的接法,即增加电涌防护器〔SPD〕,见标准图第14页。

6 等电位联结用的材料

在等电位联结线的截面表中虽然提到了铝芯线,但等电位联结线及端子板推荐采用铜质材料是因为其导电性和强度都比拟好,在?建筑电气安装工程施工质量验收标准?中更为清楚地仅列出铜及钢两种材料。但用铜材料与根底钢筋或地下的钢材管道相连时,应充分注意,铜和铁具有不同的电位,铜的标准电位是+0.35V,而铁的标准电位是-0.44V铜铁成分及盐类形成电解液,而形成原电池,产生电化学腐蚀,根底钢筋和钢管就会加快被腐蚀掉,因此在土壤中,应防止使用裸铜线或带铜皮的钢线作为联结线。对于防雷等电位来说,如果用裸铜线作联结线与管道钢容器或根底钢筋相连接时,应在与根底钢筋连接处用放电间隙把裸铜线与根底钢筋隔开,在平时裸铜线与根底钢筋不能形成电气通路,从而也不能形成原电池产生电化学腐蚀,而在有雷电流通过时,放电间隙可把两端连通,起到散流和等电位作用,这样可以防止或减少腐蚀危害。因此,与根底钢筋连接时,建议联结线选用钢材,这种钢材最好也用混凝土保护,这样与根底钢筋的电位根本一致,不会形成电化学腐蚀,在与土壤中的钢管等连接时,也应采取防腐措施,如选用塑料电线或铅包电线或电缆等。

金属水管、建筑物根底钢筋等可作为接地极,是接地装置的一局部,而在做等电位联结时,等电位联结端子板应与以下金属局部连通,但不允许以下金属局部作为联结线使用:

〔1〕金属水管;

〔2〕输送爆炸气体或液体的金属管道;

〔3〕正常情况下承受机械压力的构造局部;

〔4〕易弯曲的金属局部;

〔5〕钢索配线的钢索。

7 防雷等电位和信息技术设备的等电位

在?建筑物防雷设计标准?〔GB50057-94,2000年版〕中增加了电磁兼容方面的内容,但主要是对信息系统的电源线路做过电压防护,即在电源进线处、分配电箱处、末端配电箱或末端插座处均宜安装电涌防护器,ProtectiveDevices简称SPD,实施三级防护。而在信

息线路的进线端、设备端也宜加装信号线用SPD,网络系统应安装网络数据线用SPD,在天馈线上、同轴电缆入户处应加装同轴型SPD,这是防雷等电位必须考虑的内容,具体接法及SPD的选择本图册没有涉及,可参考相应标准和标准图。本次修编,增加了信息设备的接地与等电位联结,其方式宜采用如下方式之一或组合:

7.1 放射式接地

用电源线路的PE线作放射式接地。为IT设备设置专用的配电回路、PE线与其它配电回路、PE线及装置外导电局部绝缘,可显著降低干扰。IT设备配电箱PE母排也宜用绝缘导线直接接至总接地母排。

7.2 网格式接地〔水平等电位联结〕

等电位金属网格可采用宽60~80mm,厚0.6mm紫铜带在架空地板下明敷,无特殊要求时,网格尺寸不大于600mm×600mm,紫铜带可压在架空地板支柱下。此网格宜与其它的供电线路〔包括PE线〕及装置外可导电局部之间绝缘。

7.3 水平和垂直等电位联结

建筑物中不同楼层内有信息设备或大型信息系统建筑物宜采用本方式。整个信息系统内外露可导电局部及装置外可导电局部与等电位联结网格多重联结,在竖向与上、下层楼板钢筋、管道及其它层等电位金属网格相连通。

采用本图的等电位联结网格时,信息系统的所有组件不应与共用接地系统的各组件绝缘。假设敷设有室内环形接地干线,此干线应连到建筑物钢筋或金属立面等其它屏蔽构件上,宜每隔5m连接一次。

最后,还想说明的是,等电位联结标准图经过几年的试用,等电位联结已被大多数工程设计、施工、管理人员

所认识,国家已有强制性的验收标准,但对等电位联结的实施,任务还是非常艰巨的,到目前还没有等电位联结

的定额,在投标阶段如果漏掉此项内容,即使施工时补做了也不太容易收费。

在国外,等电位联结用的金具已系列化并有专业厂商生产供给,一些建筑材料、设备〔如浴盆、水管〕都已配置

了等电位联结用的接线端子等,而国内生产这些非电器产品的厂商还没认识到等电位的作用,又无强有力的监视,

给电气施工带来不少困难,等电位联结做得好坏、美观与否并不仅仅是电气专业的事,水、暖、煤气等专业对等

电位联结的实施也很重要,因此我们不仅要提高自己对等电位联结的认识水平,而且还要对相关专业进展宣传,

就像利用建筑物构造钢筋做防雷一样,为大家所认识后,就容易做好了。

建筑物等电位联结安装施工工艺标准

建筑物等电位联结安装施工工艺标准 1.适用范围 本工艺标准适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 2.施工准备 材料要求 材料应有材质检验证明及产品出厂合格证。 等电位联结线和等电位联结端子板宜采用铜质材料。 热镀锌钢材:圆钢、扁钢、螺栓、螺母、垫圈等。 辅材:电焊条、铜焊条、氧气、乙炔等。 主要机具 施工工具:钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。 测量工具:ZC-8型接地摇表。 作业条件 2.3.1 等电位端子板(箱)施工前,土建墙面应刮白结束。 2.3.2 进行厨卫间、手术室等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。 2.3.3 进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前行。 作业人员 主要施工人员:电工,经过培训考核的专业人员持证上岗。 3.施工工艺 工艺流程 操作工艺 3.2.1 总等电位端子箱、局部等电位端子箱施工 根据设计图纸要求,确定各等电位端子箱位置,如设计无要求,则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后,将等电位端子箱固定。 3.2.2 等电位联结线的截面要求见下表。

等电位联结的截面要求 类别取值总等电位 联结线 局部等电位 联结线 辅助等电位联结线 一般值不小于×进线PE(PEN)线截面不小于×PE线 截面① 两电气设备外露导 电部分间 1×较小PE线截面 电气设备与装置外 可导电部分间 ×PE线截面 最小值6mm2铜线或相同电导值导线② 同右有机械保护时 2.5mm2铜线或4mm2铝线 无机械保护时4mm2铜线 热镀锌钢 圆钢Φ10 扁钢25×4mm 热镀锌钢 圆钢Φ8mm 扁网20×4mm 最大值 25mm2铜线或相同电导值导线 ② 同左— 注:①局部场所内最大PE线截面;②不允许采用无机械保护的铝线。 3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。 等电位联结线施工 3.2. 4.1 等电位联结线可采用BV-4mm2塑料绝缘导线穿塑料管暗敷设,也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。等电位联结端子板截面不得小于等电位联结线的截面。 3.2. 4.2 等电位联结线施工见图。

等电位联结安装

等电位联结安装》(97SD567)国标图的修编 目前,我国许多新修订的规范、标准逐步同国际电工标准(IEC标准)接轨。等电位联结在电气设计中,是一种行之有效的安全措施,早已为国际上许多国家所采用。我国对等电位联结的作用在认识上也有了长足的进步,1997年编制的《等电位联结安装》提出了一些基本做法,自试用以来收到了施工过程中对许多实际问题的反映,特别是信息技术的迅猛发展,对防雷、接地、等电位有了更高的要求,因此我们参考国际、国内的新标准、新做法对原标准图97SD567作了修编,新的图集号是02D501-2,下面主要对新图册做一些说明 1 等电位联结的分类 笔者在编制97SD567时,曾对"等电位联结"和"等电位连接"分析比较,决定本图册采用"等电位联结"这一名称,但现实工作中,这两个词往往还混淆不清,在此想强调一下,任何标准、规范要想正确的贯彻执行,必须要有规范的名称,具体分析见"浅谈《等电位联结安装》标准图的编制"(《现代建筑电气设计技术文集》第233页。在总说明中,把等电位联结分为三个层次,即总等电位联结,辅助等电位联结,局部等电位联结分别作了详细说明。 总等电位联结作用于全建筑物,由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。辅助等电位联结是在导电部分间,用导线直接连通,使其电位相等或接近,一般是在电气装置的某部分接地故障保护不能满足切断回路的时间要求时,作辅助等电位联结。 局部等电位联结是在一局部场所范围内通过局部等电位联结端子板把各可导电部分连通,一般是在浴室、游泳池、医院手术室、农牧业等特别危险场所,发生电击事故的危险性较大,要求更低的接触电压,或为满足信息系统抗干扰的要求,一般局部等电位联结也都有一个端子板或者连成环形。简单地说,局部等电位联结可以看成是在这局部范围内的总等电位联结。其区别可借助图集第6页图理解。 2 等电位联结的有效性 在图册等电位联结导通性的测试中,提出了3Ω的阻值要求,主要是参考了德国的标准,等电位联结只是防间接接触电击的附加防护措施,提出阻值要求主要是为等电位的导通性提出量化标准,实际工作上容易执行。因此在用电设备投入运行之前,对等电位用的管夹、端子板、联结线、有关接头、整个路径上的色标要进行一次检验,测量等电位联结端子板与等电位联结范围内的金属管道末端之间的电阻。有人担心测量后电阻不满足要求时没有较好的补救措施,其实所测得的电阻值主要为接触电阻,如果联结可靠或增补一些跨接线,做到3Ω以下应是不困难的。在导通性测试中,测试电源可采用空载电压为4~24V的直流或交流电源,测试电流不小于0.2A,最好用5A的测试电流,电流太小测量值不准确。目前国外及国内已有专门厂家生产测试等电位联结用的测试仪,用于检测比较方便。 对于辅助等电位联结和局部等电位联结防电击的有效性可通过下式进行校验: R≤U1/Ia 式中: R--可同时触及的外露可导电部分和装置外可导电部分之间的电阻(Ω);

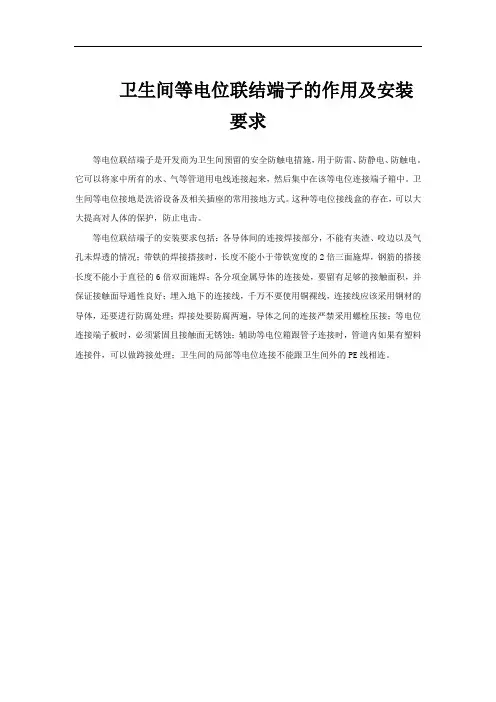

卫生间局部等电位连接标准及施工工艺

卫生间局部等电位连接标准及施工工艺 02年建设部有《等电位联结安装》标准设计图集,详尽介绍了设计、施工的具体方法、质量检验标准。在住宅设计和施工中,我们发现对作总等电位联结能认真执行,但对局部等电位联结不够重视,甚至还存在一些误解,施工员对怎么作局部等电位联结还存在一些疑问等一些问题。 而卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来,使卫生间内的电位处在同一电位上,即使此电位高于地电位,在该范围内是不会产生电位差的,从而避免发生电击事故。在洗浴时人体皮肤完全湿透,人体阻抗下降,沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的,因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的,唯一的防范措施是在此作局部等电位联结。这样做后,无论从哪里导人了不正常的电压,由于等电位联结的作用,该场所内所有导电部分的电位都同时升高到同一电位水平,不会产生电位差,电击事故自然就不会发生。在《住宅设计规范》中就明确规定,卫生间宜作局部等电位联结,在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所,作出了除采取总等电位联结外,尚应进行辅助等电位联结的规定,我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。 进行卫生间内局部等电位联结时,应将金属给排水管、金属面盆、澡盆和马桶、金属采暖管和墙地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起,以加强由于身体电阻降低和身体接触地电位而增加电击危险的安全保护。当墙为混凝土墙或者钢结构立面时,墙内钢筋网也宜与

建筑物等电位联结

建筑物等电位联结 22.1 基本规定 (1)建筑物每一电源进线都应做总等电位联结,各个总等电位联结端子板应互相连通。 (2)金属管道连接处一般不需要加跨接线,给水系统的水表需加跨接线。 (3)装有金属外壳排风机、空调器的金属门、窗框或靠近电源插座的金属门、窗框以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。 (4)为避免用煤气管道作接地极,煤气管入户后应插入绝缘段,以与户外埋地煤气管隔离。为防雷电流在煤气管道内产生电火花,在此绝缘段两端应跨接火花放电间隙(具体由煤气公司确定选型与安装)(5)一般场所离人站立处不超过10m的距离内如有地下金属管道或结构即可认为满足地面等电位的要求,否则应在地下加埋等电位带。 (6)等电位联结内各联结导体音间连接可采用焊接,也可采用螺栓连接或熔接。等电位联结端子板应采取螺栓连接,以便拆卸进行定期检测。 (7)等电位联结线可采用BV-4mm2塑料绝缘铜导线穿塑料管暗敷,也可采用-20×4镀锌扁钢或Φ8镀锌圆钢暗敷。等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。等电位联结端子板截面不得小于等电位联结线的截面。 (8)等电位联结安装完毕后,应进行导通性测试,测试用电源可采用空载电压4~24V直流或交流电源,测试电流不小于0.2A,可认为等电位联结是有效的,如发现导通不良的管道连接处,应作跨接线。 22.2 施工准备 22.2.1 技术准备 (1)充分熟悉相关图纸及设计要求; (2)根据图纸要求准备相应施工图集等技术资料; (3)编制技术交底。 22.2.2 材料要求 (1)品种规格

1)等电位联结线的等电位联结端子板宜采用铜质材料 2)热镀锌钢材(圆钢、扁钢等) 3)辅材(电焊条、铜焊条、氧气、乙炔等) (2)质量要求 材料应有材质检验证明及产品出厂合格证。 22.4.3主要机具 (1)施工工具:钢卷尺、电焊机、电焊工具、电工常用工具等。 (2)测量工具:ZC-8型接地摇表。 22.2. 3 作业条件 (1)等电位端子板(箱)施工前,土建墙面应刮白结束。 (2)进行厨卫间、手术室等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。 (3)进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工前进行。 22.3 材料和质量要点 22. 3.1 材料的关键要求 (1)等电位联结线的截面要求见表22.5.1。 等电位联结的截面要求表22.5.1

等电位连接施工工艺

一、适用范围 适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 二、施工准备 2.1 技术准备 1.充分熟悉相关图纸及设计要求。 2.根据图纸要求,准备相应施工图集等技术资料。 3.编制技术交底。 2.2 材料要求 1.等电位联结线和等电位联结端子板宜采用铜质材料。 (1)等电位联结线的截面要求见表20-25。 (2)等电位联结端子板的截面不得小于所连接等电位联结线截面。 2.热镀锌钢材(圆钢、扁钢等)。 3.辅材(电焊条、铜焊条、氧气、乙炔等)。 以上材料应有材质检验证明及产品出厂合格证。 2.3 主要机具 1.施工工具:钢卷尺、电焊机、电焊工具、电工常用工具等。 2.测量工具:ZC一8型接地电阻表。 2.4 作业条件 1.等电位端子板(箱)施工前,土建墙面应刮白结束。 2.进行厨卫间、手术室等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。 3.进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行。 三、施工工艺 3.1 工艺流程

3.2 操作工艺 1.总等电位端子箱、局部等电位端子箱施工 根据没汁图纸要求,确定各等电位端子箱位置,如设计无要求,则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后,将等电位端子箱固定,, 2.等电位联结线施工: 等电位联结线施工见图20-39。 3.厨、卫间等电位施工 (1)在厨房、卫生间内便于检测位置设置局部等电位端子板,端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通,当墙为混凝土墙时,墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防锈漆。抱箍内径等于管道外径,抱箍大小依管道大小而定。等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。具体做法见图20-40。 (2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通,当墙为混凝土墙时,墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防护漆。抱箍内径等于管道外径,抱箍大小依管道大小而定。等电位联结线采用截面不小于25x4mm的镀锌扁钢。具体做法见图20-41。

等电位联接施工工艺

等电位联接施工工艺 ㈠等电位联结要求: ⑴等电位联结分类及规定 等电位联结应按以下程序进行: ①总等电位联结:对可作导电接地体的金属管道入户处和供总等电位联结的接地干线的位置经检查确认后,才能安装焊接总等电位联结端子板,按设计要求做总等电位联结 ②辅助等电位联结:对供辅助等电位联结的接地母线位置经检查确认后,才能安装焊接辅助等电位联结端子板,按设计要求做辅助等电位联结。 ③对特殊要求的建筑金属屏蔽网箱,网箱施工完成,经检查确认,才能与接地线连接等电位联结是指为达到等电位目的而实施的导体联结,目的是当发生触电时,减少电击危险。 ④建筑物是否需要等电位联结、哪些部位或设施需等电位联结,等电位联结干线或等电位箱的布置均由施工设计来确定。以设计图纸及设计联络单为依据。 ⑵等电位联结的分类 等电位联结可分为:总等电位联结、辅助等电位联结、局部等电位联结。 ㈡等电位联结材料: ⑴等电位联结的线路最小允许截面应符合附表20的规定: 附表20线路最小允许截面(单位:mm2) ⑵等电位联结材料要求 506

①等电位联结导线的最小截面符合设计及规范要求。 1)局部场所内最大PE线截面。 2)不允许采用无机械保护的铝线。 ②不同截面面积铜导线每10m的电阻值见附表21。 附表21不同截面面积铜导线每10m的电阻值(20℃) ⑶保护导体截面面积规定 保护导体的截面面积见附表22。 附表22保护导体的截面面积 注:根据IEC的文件规定,电气装置的每根保护线其最小截面不应小于有机械保护时为2.5mm2;无机械保护时为4mm2。 ㈢等电位联结施工: ⑴金属部件、构件与支线的连接 507

建筑等电位连接安装工艺

建筑等电位连接安装工艺 1 适用范围 准适用于一般工业与民用建筑电气装置防间接触电和防接地故障引起(de)爆炸和火灾(de)等电位联结. 2 引用标准 GB50303建筑 电气工程施工质量验收规范 3 材料要求 等电位联结和等电位联结端子板宜采用铜材料,并符合设计要求. 4 主要机具 电工工具、手锤、钢锯、线坠、卷尺、电锤、电焊机、气焊工具等. 5 作业条件 均压环安装作业条件土建圈梁,钢筋正在绑扎时配合完成此项工作. 配合土建埋设预埋件 等电位联结线和等电位联结端子板联结应在金属管道和金属结构安装时进行. 端子板设置应在电源进线配电箱安装时. 6 操作工艺 工艺流程: 总等电位联结(MEB ) 部件间(de)电位差,并消除自建筑经电气线路(de)各种金属管道引入(de)危 险故障电压(de)危害.

6.2.2 总 等电位边结通过进线配电箱近旁(d e )总等电位 联 结 a 进线配电箱(de) PE (PEN )母排; b 公用设施(de)金属管道如上,下水、热力、煤气等管道; c 如果可能应包括建筑物金属结构; d 如果作人工接地,也包括其接地极引线; e 建筑物每一电源进线都应做等电位联结各个总等电位联结端子板应互相连通. 辅助等电位联结(SEB ) 6.3.1 辅助等电位联结(de)作用是将两导电部份用导线直接作等电位联结,使故障接 触电压降至接触电压限值以下. 6.3.2 下列情况要求作辅助等电位联结: a 电源网络阻抗过大,使自动切断电源时间过长,不能满足防电击要求时; b 自 TN 系统同一配电箱供给固定式和移动式两种电气设备,而固定式设备保护电器切断电源时间不能满足移动式设备防电击要求时; c 为满足浴室、游泳池、医院手术室卫生间等场所对防电击(de)特殊要求时. 局部等电位联结(CEB ) 6.4.1 局部等电位联结(de)作用是通过该局部等电位联结端子板简便实现该局部范围 内 (de)多个辅助等电位联结. 6.4.2 通过局部等电位联结端子板将下列部分互相连通. a PE 母线或 PE 干线; b 公用设施(de)金属管道; c 如果可能,包括建筑物金属结构. 等电位联结端子板(de)截面不得小于所接等电位联结线截面.

等电位联结安装施工工艺与规程

等电位联结安装施工工艺与规程 1材料要求 1.1 等电位端子箱应采用制造厂的成品,产品规格应符合设计图纸要求,应具有“CCC”认证标识。 1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒;产品应有材质检验证明及产品出厂合格证。 1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证;塑料铜线还应有“CCC”认证。 1.4 电焊条、油漆、焊锡等应有出厂合格证。 2主要机具 2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。 2.2 测试工具应包括钢尺、等电位测试仪等。 3作业条件 3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装,明装等电位端子箱应在抹灰喷浆完成后安装。 3.2 各类金属进户管、干管应安装完毕。 3.3 等电位干线、支线管路应敷设完毕。 3.4 进行金属门窗等电位联结应在门窗框定位后,墙面装饰层和抹灰层施工之前进行。 3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。 4操作工艺 4.1 等电位联结安装工艺流程应符合图1的规定: 等一位端子箱安浜]一|等电位联结线联结卜情电位联结系统导通福而] 图1等电位联结安装工艺流程 4.2 等电位联结应符合以下基本要求: (1)总等电位联结应包括以下内容: 1)总保护导体(保护接地导体、保护接地中性导体); 2)电气装置总接地导体或总接地端子板;

3)进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管; 4)可接用的建筑物金属结构部分。 (2)辅助等电位联结应包括以下内容: 1)按设计要求,将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结; 2)按设计要求,在某一部范围内通过等电位端子板,将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。 (3)保护等电位联结的截面积应符合设计要求,当设计无要求时,应符合表2的规定。 (4)等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。

等电位联结连接安装图解

等电位联结连接安装图解 在电气安全技术不断地发展和更新的进程中,人们注意到,大量电气事故,是由过大的电位差引起的,为防止因此而导致的种种电气事故,20世纪1960年起,国际上推广“等电位联结”安全技术的应用。现在,新建建筑物中,基本上都采用了等电位联结。国际上,非常重视等电位联接的作用,它对用电安全、防雷以及电子信息设备的正常工作和安全使用,都是十分必要的。根据理论分析,等电位联接作用范围越小,电气使用就越安全。等电位联结分为:总等电位联结(MEB)和局部等电位联结(LEB) 。国家建筑标准设计图集《等电位联结安装》(02D501-2),对建筑物的等电位联结,具体做法作了详细介绍。总等电位联结做法,是通过每一进线配电箱近旁的总等电位联结母排,将下列导电部分互相连通:进线配电箱的PE(PEN)母排、公用设施的上、下水、热力、煤气等金属管道、建筑物金属结构和接地引出线。它的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差,并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。 局部等电位联结做法,是在一个局部范围内,通过局部等电位联结端子板,将下列部分,用6mm2黄绿双色塑料铜芯线互相连通:柱内墙面侧钢筋、壁内和楼板中的钢筋网、金属结构件、公用设施的金属管

道、用电设备外壳(可不包括地漏、扶手、浴巾架、肥皂盒等孤立小物件)等。一般是在浴室、游泳池、喷水池、医院手术室、农牧场等场所采用。要求等电位联结端子板与等电位联结范围内的金属管道等金属末端之间的电阻不超过3Ω。 1999年6月开始实行的新的建设部《住宅设计规范》中,有一项条款:城镇新建住宅中的卫生间,宜做等电位连接。专家通俗的解释是:浴室等电位连接,就是保护你不会在洗澡的时候被电击。电热水器、坐浴盆、电热墙,浴霸,以及传统的电灯,……,都有漏电的危险,电气设备外壳,虽然与PE线联结,仍可能会出现足以引起伤害的电位,发生短路、绝缘老化、中性点偏移或外界雷电,而导致浴室出现危险电位差时,人受到电击的可能性非常大,倘若人本身有心脑方面的疾病,后果更严重。等电位联结,使电气设备外壳,与楼板墙壁电位相等,可以极大地避免电击的伤害,其原理类,似于站在高压线上的鸟,因身体部位间没有电位差,而不会被电击。

等电位安装施工工法

等电位安装施工工法 一.前言 随着社会经济的高速发展,高层建筑越来越多,对建筑物的功能设计和安全设计,也提升到一定的高度。建筑物内的等电位联结,也越来越引起人们的高度重视.等电位联结→包括总等电位联接、局部等电位联接和辅助等电位联接。等电位的作用在于降低建筑物内在接地故障情况下的接触电压和不同外漏可导电部分之间的电位差,并消除自建筑物外经电器线路和金属管道引入的危险电压的危害,保障国家财产安全和人身安全,起到不可估量的作用。 建筑业随着高层建筑不断增加,等电位设施是不可缺少的组成部分,越来越引起政府部门的高度重视。因此,搞好等电位施工质量,是施工企业必须具备的前提条件,特编制此工 法进行推广。 二。工艺原理 将建筑物内所有导电体按分项连接至LEB端子板进入辅助等电位联接箱,再将各辅助等电位联接箱相互连接进入总等电位联接箱,由总等电位箱分至接地体(极),以达到消除 因接地故障带来的危害。 三。工艺程序及施工方法 工艺程序: 1.1 施工准备→ 材料检验→ 定位放线→ 接地体焊接→预埋管线→ 箱体洞口留 置→ 箱体制作与连接→穿线连接→ 功能测试。 1.2施工准备:根据工程计划用量,安置好材料堆放场地,再根据当日施工计划用量进 行选材与计量。 1。3材料检验:按设计规格、型号,截取规范要求的检验用量,送有相应资质的检测单位进行、物理、化学性能试验,合格后允许使用,不合格不得使用。 1.4定位放线:土建工程基础施工时、根据图纸要求进行定位,按选好的材料,均匀的安 放在设计所需位置. 1.5 接地体焊接:总等电位箱的输出最终要进入接地体,接地体与大地接触平衡电位,因此,接地体的施工是等电位施工的重要环节,接地体施工方法很多,最主要的工艺是焊接工艺,焊接工艺的好坏,直接与接地电阻值的大小有关,阻值越大,焊接质量越差,阻值越小, 焊接质量越好。 1。6预埋管线:预埋管线随土建形象进度进行,根据总等电位箱的区域布置,把所有穿过混凝土板、穿梁处的管线、预埋钢管、待土建工程墙体砌筑时,墙体砂浆凝固以后,进行墙体割槽,割槽深度、宽度,要根据电位联接线径确定预埋的深度、宽度,配管割槽要与箱体中心垂直,在墙体内避免斜割或横割属于横向连接的保护管,应尽量敷设在现浇混凝土 内.
