螺纹联接防松综述
王莉霞,马玉钦,李亚青
(贵州大学机械工程学院,贵州贵阳550003)
摘 要:分析了螺纹联接防松的原因,总结了目前螺纹防松的常用的一般方法和先进方法,对
实际应用中机械设备的联接和运转进行了探讨。
关键词:螺纹联接;防松;先进方法
中图分类号:T H13113 文献标识码:A
0 引 言
螺纹联接是现代结构和机械设备常用的联接方式之一。松动失效是承受交变载荷螺纹联接的主要失效形式之一。在实际应用中,因联接件松动、脱落而造成设备和人身事故事例屡见不鲜,如何实现螺纹联接防松是个值得研究的重要问题。
1 螺纹联接防松原因及一般方法
1.1 螺纹联接松动原因
在静载荷和工作温度变化不大时,螺纹连接一般不会自动松脱。但在冲击、振动、变载荷作用或高温、温度变化较大下,联接中预紧力和摩擦力逐渐减小,都会导致联接失效[1]。
对具体的螺纹联接而言,引起螺纹联接件松动的原因很多,但归纳起来主要有以下三个方面原因:(1)螺纹联接件的初始变形;(2)轴向载荷的作用;(3)受横向载荷作用[2]。
螺纹联接松脱,轻者会影响机器运转,重者会造成事故,设计时须采取有效防松措施。
1.2 螺纹联接防松一般方法
防松的根本问题在于防止螺旋副在受载时发生相对转动。防松的方法,按其工作原理可分为摩擦防松、机械防松和破坏螺旋副运动关系防松等。
1.2.1 摩擦防松
螺纹副中存在着不随联接载荷而变的压力,因而始终有摩擦力矩防止相对转动。压力可由螺纹副纵向或横向压紧而产生。常用方法有采用对顶螺母,弹簧垫圈,一般自锁螺母等。
1.2.2 机械防松
(1)开口销与六角开槽螺母六角开槽螺母拧紧后,将开口销穿入螺栓尾部小空和螺母的槽内,并将开口销尾部掰开与螺母侧面贴紧。
(2)止动垫圈螺母拧紧后,将单耳或双耳止动垫圈分别向螺母和被联接件侧面折弯贴紧,即可将螺母锁住。若两螺栓需要双联锁紧,可采用双联止动垫圈,使两螺母相互制动。
(3)串联钢丝用低碳钢丝穿入各螺钉头部孔内,将各螺钉串联起来,使其相互制动。
1.2.3 破坏螺旋副运动关系防松
铆冲防松 螺母拧紧后把螺栓末端伸出部分铆死,或利用冲头在螺栓末端与螺母的缝合处打冲,利用冲点防松动,这种方法很可靠,但是拆卸后不能重复使用[1]。
*收稿日期:2008-04-02
基金项目:贵州大学研究生创新基金资助项目
作者简介:王莉霞(1984-),女,汉族,贵州贵阳人,研究生,研究方向:机械设计。
22 贵 州 工 业 大 学 学 报 (自然科学版)2008年
2 先进螺纹联接防松方法
2.1 滚压收口的自锁螺母防松
自锁螺母在使用中防止自松脱是通过对自锁螺母圆柱体端部收口,使螺母收口部位螺纹孔变形,当螺栓每拧入到螺母收口部位时产生干涉配合起到防松作用。传统压扁法是造成锁紧力矩不稳定重要原因,事实上采用压扁收口法不易得到曲率变化均匀对称的椭圆形。
基于这些,沈阳飞机设计研究所的张占元提出采用滚压收口的方法来加工自锁螺母,这样可使螺母收口部位的螺纹孔由圆形变成曲率变化均匀的对称的椭圆形,螺距沿螺纹孔轴向增大,造成与螺栓干涉配合,可获得比较稳定的锁紧力矩。他对滚压加工螺母的原理和结构进行了较详尽的分析,虽然这项技术还没有推广,但是不失为螺纹防松的一种方法[3]。
2.2 美国底特公司的自锁螺母技术
20世纪70年代,美国底特螺纹工具公司,经过长期研究,重新设计螺纹的几何形状设计,称为SPI R-ALOCK,译名 施必牢 ,简称为自锁螺母,从根本解决了紧固件自行松脱问题。
自锁螺母的防松原理在于它的独特结构。在阴螺纹的牙底有一个30 的楔形斜面,当螺栓、螺母相互拧紧时,螺栓的牙尖就紧紧地顶在自锁螺纹的楔形面上,从而产生很大的锁紧力。
自锁螺母的优点表现在:(1)可靠的防振、防松性能;(2)可提高螺母及螺栓的使用寿命,可重复使用;
(3)不受温度剧烈变化的影响,应用范围广;(4)自由旋转型,直到拧紧时才施加力矩,方便装卸;(5)尺寸规格不受限制,能与标准螺栓匹配等。
该螺母已广泛应用于航天、航空、军工、汽车、港口机械、柴油机、铁道机车、磁悬浮轨道、工程机械、医疗器械等行业,在纺织工业、纺机、纺器行业也有广泛的使用前景[4]。
2.3 铁基S MA螺母防松
铁基形状记忆合金防松螺母的防松是通过增大自锁摩擦力矩防松和阻尼防松两种方式来实现的。该螺母利用铁基形状记忆合金的形状记忆效应,可将螺母内螺纹加工成略小于螺栓外螺纹的尺寸,然后扩孔变形至标准螺母内螺纹的尺寸,因为在此过程产生应力诱发马氏体相变,所以按规定力矩拧紧后,对螺母加热,应力诱发马氏体发生逆相变,但因受到螺栓的约束作用,螺母会产生巨大径向回复力,该回复力转化为自锁摩擦力矩,能有效增大螺旋副之间的锁紧力矩,从而防止螺旋副出现相对转动,达到防松目的。此外,因为螺母的径向形状回复,减小了螺纹牙之间的间隙,有效防止螺母与螺栓在受到动载荷作用时产生不同频率的振动,避免螺旋副间自锁摩擦力矩急剧下降[5]。
2.4 ST2型防松螺母
上海铁道大学研制的ST2型防松螺母在3批装车试验后,于1997年通过部级鉴定,认为 属国内首创,其技术水平与国际同类产品相当,建议在车辆上进一步推广使用 [6]。
ST2型自锁防松螺母的防松是通过增大自锁摩擦力矩防松和阻尼防松两种方式。该螺母改进螺纹的结构形状,螺母的底径上有一30 锥面,而螺栓螺纹的形状仍保持标准的三角形。当螺母和螺栓配合在一起使用时,因为预紧力作用,螺栓的牙顶和螺母的牙底有直线接触或微量变形,在横向动载荷作用下由于螺母和螺栓之间横向间隙减小,且两者之间存在较大的摩擦力,从而提供较大的摩擦力矩作用,所以能有效地防止螺旋副产生较少的相对运动,从而达到防松目的[2]。
ST2型防松螺母是目前国内结构简单、工艺性好、防松性能稳定、使用效果显著、重复使用性好、装机考验较充分、应用领域亦较广泛、实用性好的一种新型防松螺母,除已在铁路电务、工务、电气化接触网上推广应用外,在铁道车辆上的应用前景也是十分广泛[6]。
2.5 唐氏螺纹
唐氏螺纹是由左旋和右旋两种螺旋线复合在同一段螺纹段上,既有左旋螺纹的特点又有右旋螺纹的特点,既可以和左旋螺纹配合又可以和右旋螺纹配合。唐氏螺纹可以利用螺纹自身特点解决防松问题。在联接时,需使用两只不同旋向的螺母:工件支承面上的螺母称为紧固螺母,非支承面上的螺母称为锁紧螺母。紧固螺母和锁紧螺母是两种不同旋向的螺母,使用时先将紧固螺母预紧,然后再将锁紧螺母预紧[7]。
在振动、冲击的情况下,紧固螺母会发生松动的趋势,但是,由于紧固螺母松退方向是锁紧螺母拧紧方向,锁紧螺母拧紧恰恰阻止了紧固螺母松退,导致紧固螺母无法松脱
[7]。2.6 液压防松螺母
液压防松螺母联接是利用增加螺栓联接预紧力,使高强度螺栓在轴向发生弹性变形并保持拉伸状态,依靠螺栓弹性变形产生内应力将螺母压紧,达到防松目的的一种新型螺纹联接。
该技术的出现,成功的解决了煤矿机械中的一些螺栓松动的难题。但是,到目前为止,液压防松螺母除了在采煤机上有较好的使用,受到了井下采煤机使用维护人员的欢迎外,液压防松螺母并没有得到普遍的推广,分析原因大致有以下几点:
(1)液压防松螺母与普通螺母比较,结构复杂,尺寸较大,而且强度较高,价格比较高。
(2)使用液压防松螺母,须配套使用手动便携式高压油泵,其输出压力须达到250MPa 以上。而目前国内市场上额定压力能达到250MPa 的液压配件(油管、压力表、密封件等)基本没有,这就阻碍了液压螺母的
推广[8]。
2.7 充填软性材料防松
当拧紧螺母时,附着在螺牙表面的微观薄屑、微粒或疏或密地夹杂在内外牙隙之间,被挤得更扁、压得更薄了,并且与其它尘垢搀合在一起,就像夹缝中 细沙层 一样被裹夹其间。要想完全清除干净上述的薄屑微粒显然是困难的,最简单而有效的办法是把内外螺纹之间的径向间隙和侧向间隙抵紧并 挤死 ,令 细沙层 失去受振松动错位的机会。
其防松机理是:借助橡胶垫受压所产生的弹性变形和弹性预紧力 挤死 螺母与螺杆及螺母与紧定螺钉之间径向及侧向的间隙。换言之,凭借橡胶垫变形后对螺牙隙间的充填和塞紧来抵制和预防螺母松动。橡胶的摩擦系数远大于金属的摩擦系数,因此这种弹性胀紧比单纯的刚性夹紧更能吸振消振解振,从而增强了自锁的可靠性。即用最简单实用且可靠的方法巧妙地解决了单螺母防松问题[9]。
3 总 结
除了这些之外,还有其它一些。比如:FSL M 型防松螺母,自攻自锁防松,树脂锚杆高强度防松螺母,楔紧自锁螺母,改变齿形防松等。
4 结束语
文章从螺纹联接防松的原因出发,分析了常见的螺纹放松的措施,后面又结合生产实际和文献总结,得出了比较新近的一些螺纹防松的方法或技术,对于机械工作者更好地从事专业工作有指导意义。螺纹防松技术的发展不会停止,还要在实践和研究中进一步完善和发展。
参考文献:
[1]濮良贵,纪名刚.机械设计[M ].北京:高等教育出版社,2001.
[2]沈英明,杜彦良,李惠军.螺纹联接防松方法研究综述[J].石家庄铁道学院学报,2002,15(4):84-87.
[3]张占元.自锁螺母的防松及滚压收口的应用[J].飞行器设计,2002,49-52.
[4]刘荣清,秋黎凤.自锁螺母的原理及应用[J].纺织器材,2007(35):256-258.
[5]李俊良,杜彦良,孙宝臣.铁基S MA 螺母防松摩擦力矩的试验研究[J].中国机械工程,2007,19(10).
[6]曹亦清.S T 2型防松螺母的防松效果调查及安装注意事项[J].铁道车辆,2000,38(7):20-23.
[7]孙 峰,唐宗才.唐氏螺纹的防松原理及效果[J].机械工程师,2002,5.
[8]赵 勤.液压防松螺母[J].煤炭技术,2002,21(6).
[9]高 伟,冯艳华,夏仁丰.单螺母防松的新方法[J].现场经验,2002.23第6期王莉霞,等:螺纹联接防松综述
24 贵 州 工 业 大 学 学 报 (自然科学版)2008年
A Survey of Preventi ng Loosi ng of Threade d Connection
WANG Li-x i a,MA Yu-q i n,LI Ya-qing
(Schoo l ofM echanical Eng i n eering,Guizhou Un i v ersity,Guiyang550003,China) Abstract:This paper analyzes the causes o f threaded connecti o n s looseness,and generalm ethods and ad-vanced m ethods o f preven ti n g loosi n g of threaded connecti o n are also g i v en.F i n ally,itw ill co m e to a con-clusion and g i v e so m e proposa ls o f developm en.t
Key w ords:threaded connection;prevent loosi n g of threaded connect i o n;advanced m ethods
(上接20页)h max增加;整体拉深比 m增加,但增长较缓;r c/B越大,对矩形盒短边的影响较大,长轴端部的皱曲比短轴显著。
凹模圆角过小过大都会严重影响拉深成形性,降低成形极限。适当增大凹模圆角半径有利于板坯的成形,防止起皱和破裂发生。
参考文献:
[1]颚大辛.成形工艺与模具设计[M].北京:北京理工大学出版社,2007.
[2][美]V ukota Bo lj anov ic.sheet m eta l for m i ng processes and die design[M].北京:化学工业出版社,2006.
[3]龚红英,李少平,张质良.工艺参数对热镀锌钢板拉深成形性能的影响[J].锻压技术,2003,(6):33-35.
[4]李书涛,李 赞,董湘怀.工艺参数对板料成形性能的影响[J].锻压技术,2002,(3):22-23.
[5]蒋定举,等.启动齿星轮冷挤压工艺的模拟分析与研究[J].锻压技术,2008,(2):80-83.
Nu m erical Si m ul ation and Analysis of Rectangular Case s For m i ng L i m it
YUAN Yu-hong1,WU Q i-shan2,Z H E NG W ei-gang2
(1.C ollege o fM echan ica l Eng ineeri n g,Gu izhou U niversity,Gu iyang550003,China;2.Gu izhou Sc ience
and Techno logy Eng i n eeri n g Vocati o na lCo llege,Gu i y ang550008,Ch i n a)
Abstract:Fracturi n g and flange w rinkli n g i n deep dra w i n g m ay occur for rectangu lar case.There are m any pr ocess para m eters leadi n g to the f o r m ation o f li m i.t The forg i n g si m u lation soft w are-Q for m2D/3D w as a-dopted to carry ou t num erical si m u lation about deep dra w i n g w ith the i m portant pr ocess para m eters(rc/B、rd),anglic izing their i m pact on the rectangu lar case s for m ing li m it
Key w ords:rectangular case;t h e analysis of for m i n g process;;num erical si m u lation;for m i n g li m it
浅析螺纹联接的预紧和防松
浅析螺纹联接的预紧和防松 文章简要介绍了螺纹联接预紧的目的和松动的原因，分析了各种防松原理，并对其应用效果作了简要评价。指出了在工程上选用合理的联接结构和防松措施，可有效地提高螺纹联接的可靠性。 關键词：螺纹联接；预紧力；防松方法；可靠性 引言 近年来，随着机械制造业的发展，螺纹联接在机械设计中的作用体现的越来越明显，在机械设备、航空航天、汽车及高速列车等领域螺纹联接都得到了广泛的应用，是当前可拆联接方式发展中不可或缺的一部分。同时，随着螺纹联接件的大量使用，因螺纹联接件松动甚至脱落引起的事故也是时有发生，而造成螺纹联接件松动甚至脱落的主要原因在于联接件使用过程中的振动及冲击等动载荷或工作温度的较大变化，螺纹联接的反复使用可以导致联接件的摩擦系数及预紧力的降低，然后造成螺纹联接件的失效。为此，螺纹联接的预紧和防松问题应引起机械制造业的足够重视。 1 螺纹联接的预紧 螺纹联接进行预紧可以有效的防止松动，加强其紧密性与联接的可靠性。在螺纹联接预紧时力度要适合，适合的力度不单单能够加强整体结构的承载力度，还能有效地将应力分布均匀，提高并改善螺纹联接的工作可靠性。如果预紧力过大，会降低其承载载荷，螺纹在强大的压力下从螺栓中脱落或者发生螺纹断裂现象；而如果预紧力过小，联接处出现间隙，导致螺栓受力发生变化，降低其使用寿命。同时，适度的控制预紧力，也要控制好力的大小，不能过大或過小，螺栓在受力不均匀的情况下，容易导致螺栓与螺纹联接整体设计载荷下降，失去螺栓联接处应发挥的作用。从以上可以看出，均匀适度的预紧力，可以提高机械设备的整体运行效果。 当螺栓联接受螺栓拧紧力矩T？撞时，被联接零件间产生预紧压力F0，而螺栓则受到预紧拉力F0，此时F0即为螺栓所受的预紧力。 1.1 拧紧力矩（扳手力矩）T？撞 在预紧螺栓联接时，加于扳手上的拧紧力矩T？撞，须克服螺旋副中的螺纹力矩T和螺母与支承表面间的摩擦阻力矩Tf，即T？撞=T+Tf对于M10～M68的粗牙螺纹，则T？撞为（经验公式）： T？撞≈0.2F0d×10-3 （1） 式中：T？撞-拧紧力矩，单位为N·m；F0-拧紧力，单位为N；d-螺纹的公
+紧固件常用防松方法
224 第21章 螺纹紧固件连接的防松 一、松动机理 螺纹连接在工作状态下可能会经受所有类别的变动载荷，包括极为激烈的振动和冲击载荷。在变动载荷的作用下，螺纹连接的失效通常是由其自身的松动和疲劳破坏所引起的。在一般情况下，螺纹连接抗振松的寿命比其材料和结构的疲劳寿命短得多，远在疲劳破坏之前，就已经出现了因松动而造成螺纹连接的松脱失效，或者出现了因松动而导致连接件和被连接件的过早疲劳破坏。螺纹连接的失效会影响产品和设备的正常运转，甚至会造成严重的后果。如何防止螺纹连接的松动是研制和设计螺纹紧固件的重要任务之一。 在通常的螺纹连接中，摩擦力产生于内外螺纹接触面或螺纹紧固件支承面与被连接件的接触面上。当螺纹连接开始松转时，克服螺纹接触面上的摩擦所需的力矩M 1为： ()αρ-= tg Qd M 2 2 1……………………………（公式21-1） 式中：Q ——作用于螺栓或螺钉上的预紧力，又称轴力或紧固系统的夹紧力； d 2——螺纹中径； ρ——摩擦角，对于三角形螺纹,β ρcos 1 M tg = ,M 1是螺纹接触面之间的摩擦系数，β是牙型半角； α——螺纹螺旋线的升角，又称导角。 螺纹紧固件被拧紧后，由于螺母或螺钉头支承面上的摩擦而产生的附加力矩M 2为： 2 2 22D Q M μ= …………………………（公式21-2） 式中：μ 2——螺母或螺钉头支承面与被连接件接触面之间的摩擦系数； D 2——螺母或螺钉头支承面的平均直径，在接触压力均匀的情况下，D 2的精确值是： ??? ? ??--=223 3232n n R R R R D ωω ，R ω和R n 分别是支承面的外半径和内半径，如果支承面不平或接触压力不均匀，D 2就可能随着支承面的内半径到外半径而变化。 综上所述，决定螺纹连接开始松转时的总力矩M 为： ()??????+-=+=22 22221D tg d Q M M M μαρ…………………（公式21-3） 分析公式21-3可知，仅在总力矩M 等于或小于零的情况下，螺纹紧固件才开始自行松 转。对于连接用螺纹，在受静载荷作用时，即使润滑条件很理想，其摩擦角也始终大于升角：ρ>α，即满足螺纹的自锁条件，使公式21-3括号内的总值不会等于或小于零，螺纹紧固件也就不会自行松转。但是在经受动载荷时，例如在振动和冲击的作用下,螺纹紧固件在螺纹和支承面上产生了微观的滑移，这种相对的微观运动使摩擦系数由相对高的静态值变为很低的动态值，螺纹连接在各个方向上处于自由摩擦状态。此时，作用在螺纹上的轴向力在圆周方向上形成一个导致螺母松转的内松出力矩，使螺母开始松转，就像一个在斜面上的重物，由于摩擦力的变小或消失而往下滑动一样。这种松转称为螺纹连接的自松。千万次的振动循环耗尽了螺纹连接的防松摩擦阻力，使其从细微的松转直到完全的松脱。 螺纹件在螺纹面和支承面上的微观滑移是怎样产生的呢？对于承受轴向动载荷的螺纹
螺纹联接防松方法研究
螺纹联接防松方法研究 从理论上分析了螺纹松动的原因，得到松动原因包括接触面有变形的情况、受到了轴向和横向的作用力等。对平常使用的防松方法进行了阐述，尤其是对螺母防松、防松胶、预紧力等方法的原理展开了研究，并对这些方法的作用结果进行评价。结果表明，得到预紧力防松方法是当前较为适合的方法，对螺纹间连接的可靠性的提升提供了有益的借鉴。 關键词：螺纹联接;预紧力;锁紧螺母;施必牢螺母;防松胶 引言 螺纹联接由于精度高、装配方便、零件拆装便利等优点，对当前机构设备之间的连接应用非常广泛。由于这种方式具有自锁性等特点，然而，对于有冲击力作用、振动及温度突变等环境下工作，由于支承面的磨损、被连接件的受压下陷、螺栓的过载屈服等各种原因可能松动，导致预紧力下降，使其由拧紧状态的紧连接变为没有预紧力或预紧力不足的松连接。若出现螺纹间的连接不紧，就会出现预紧力下降，严重时没有预紧力作用，使得螺纹之间的连接质量下降，而设备零件易于损坏，严重时连接直接分离开来。对真实的环境中，由于联接件之间连接不紧或分离，导致人受伤或设备受损的情况经常出现。因此，保持紧固件自身的锁紧，使其在一定时间内松而不脱，对防止被连接件因分离而失效至关重要。 一、螺纹联接的连接及防松原理 1.连接原理。螺纹联接是用一个或多个螺栓将两个或多个零部件进行可拆卸的连接，按照设计的位置传递相连零件之间的力和力矩。螺纹联接既要承受外部载荷的作用，又要满足接头的功能要求。在螺纹联接系统中，螺栓相当于拉簧，被连接件相当于压簧，螺栓连接原理如图1所示。由图可以看出被连接件被压缩f P M，螺栓被拉长f SM，由此产生的夹持力将被连接件夹紧，以达到设计要求及抵抗外部载荷。 2.防松原理。为防止螺旋副相对转动，必须使旋合螺纹间始终受到附加压力和摩擦力的作用。工作载荷变动时该摩擦力仍然存在。但在实际应用中螺旋副间的摩擦力瞬时减小或瞬时消失多次后，螺纹联接可能失效，这种失效趋势是必然的。 二、螺纹联接松动原因分析 1.支撑面被压陷引起的松动 a.松动原因。在被拧紧的螺纹联接中，如果螺栓或螺母支撑面的接触压强（即单位接触面积上的轴向压力）过大时，被连接件表面在与螺栓或螺母支撑面接触产生塑性的环状压陷，严重的压陷或在工作中塑性变形的继续而加剧的压陷会使
机械设计基础-5.4螺纹联接的防松
第四节螺纹联接的防松 螺纹副的受力关系、效率和自锁 (a) 滑块等速上升时的受力分析 (b) 滑块等速下降时的受力分析 由《机械原理》可知，拧紧螺母时，可看作推动重物沿螺纹表面运动。将螺纹沿中径处展开，滑块代表螺母，螺母和螺杆间的运动可视为滑块在斜面上运动。 根据力的平衡条件可得： 旋紧螺母时作用在螺纹中径上的水平推力(圆周力)： 转动螺纹需要的转矩为： 螺杆传动的效率为： 同理，可得到松开螺母时的圆周力和效率分别为：
自锁条件为： 为当量摩擦角，，当量摩擦系数， 为实际摩擦系数，为螺旋副所受的轴向力。 三角形螺纹升角小、当量摩擦系数大，自锁性好，主要用于联接； 其余三种螺纹用于传动。为提高传动效率，线数要尽可能地多一些，但线数过多，加工困难，所以，常用的线数为2～3，最多到4。 螺纹联接虽然在设计上都是满足自锁条件的，但在实际中，由于会遇到冲击、振动，温度变化等因素的影响，使联接也可能出现松动现象。导致机器不能正常工作，甚至发生严重事故。所以设计时，应考虑到防宋的问题。以保证连接安全可靠。 通常采用的防松措施很多。 按工作原理分为?? ???永久止动机械防松 —增大摩擦力 —摩擦防松 注：前述内容比较零散，但是都不可缺少。 （要求最起码记住几种常用的防松方法） (1)防松的原因： A 、在冲击、振动和变载荷作用下，螺纹之间的摩擦力可能瞬时消失而影响正常工作； B 、在高温或温度变化较大时，若螺栓与被联接件的温度变形差或材料的蠕变，也可能导至联接的松脱。 (2)防松方法: A 、摩擦防松 (a)对顶螺母：两螺母拧紧后螺栓旋合段受拉而螺母受压，使螺纹副纵向压紧；
+紧固件常用防松方法
---------------------------------------------------------------最新资料推荐------------------------------------------------------ +紧固件常用防松方法 第 21 章螺纹紧固件连接的防松一、松动机理螺纹连接在工作状态下可能会经受所有类别的变动载荷，包括极为激烈的振动和冲击载荷。 在变动载荷的作用下，螺纹连接的失效通常是由其自身的松动和疲劳破坏所引起的。 在一般情况下，螺纹连接抗振松的寿命比其材料和结构的疲劳寿命短得多，远在疲劳破坏之前，就已经出现了因松动而造成螺纹连接的松脱失效，或者出现了因松动而导致连接件和被连接件的过早疲劳破坏。 螺纹连接的失效会影响产品和设备的正常运转，甚至会造成严重的后果。 如何防止螺纹连接的松动是研制和设计螺纹紧固件的重要任务之一。 在通常的螺纹连接中，摩擦力产生于内外螺纹接触面或螺纹紧固件支承面与被连接件的接触面上。 当螺纹连接开始松转时，克服螺纹接触面上的摩擦所需的力矩 M1 为：M1 ?Qd 2 tg ?? ? ? ? ……………………………（公式 21-1）2式中：Q——作用于螺栓或螺钉上的预紧力，又称轴力或紧固系统的夹紧力； d2——螺纹中径；ρ ——摩擦角，对于三角形螺纹, tg? ?M1 ,M1 是螺纹接触面之间的摩擦系数，β cos ?是牙型半角； 1/ 34
α ——螺纹螺旋线的升角，又称导角。 螺纹紧固件被拧紧后，由于螺母或螺钉头支承面上的摩擦而产生的附加力矩 M2 为：M2 ?Q? 2 D 2 …………………………（公式 21-2）2式中：?2——螺母或螺钉头支承面与被连接件接触面之间的摩擦系数； D2——螺母或螺钉头支承面的平均直径，在接触压力均匀的情况下，D2 的精确值是：D2 ?3 3 ? ? Rn 2 ? R? ? ? 2 2 ? ，Rω 和Rn 分别是支承面的外半径和内半径，如果支承面 3? R ? R n ? ? ?不平或接触压力不均匀，D2 就可能随着支承面的内半径到外半径而变化。 综上所述，决定螺纹连接开始松转时的总力矩 M 为：? D ? ?d M ? M 1 ? M 2 ? Q ? 2 tg ?? ? ? ? ? 2 2 ? …………………（公式 21-3）2 ? ?2分析公式 21-3 可知，仅在总力矩 M 等于或小于零的情况下，螺纹紧固件才开始自行松转。 对于连接用螺纹，在受静载荷作用时，即使润滑条件很理想，其摩擦角也始终大于升角：ρ >α ，即满足螺纹的自锁条件，使公式 21-3 括号内的总值不会等于或小于零，螺纹紧固件也就不会自行松转。 但是在经受动载荷时，例如在振动和冲击的作用下,螺纹紧固件在螺纹和支承面上产生了微观的滑移，这种相对的微观运动使摩擦系数由相对高的静态值变为很低的动态值，螺纹连接在各个方向上处于自由摩擦状态。 此时，作用在螺纹上的轴向力在圆周方向上形成一个导致螺母松
螺纹联接防松综述
第37卷第6期2008年 5月 贵州工业大学学报(自然科学版) J OURNAL OF GU I ZHOU UN I V ERSI TY OF TEC HNOLOGY (Natura l Science Ed ition) V o.l37No.6 M ay.2008 文章编号:1009-0193(2008)06-0021-04 螺纹联接防松综述 王莉霞,马玉钦,李亚青 (贵州大学机械工程学院,贵州贵阳550003) 摘 要:分析了螺纹联接防松的原因,总结了目前螺纹防松的常用的一般方法和先进方法,对 实际应用中机械设备的联接和运转进行了探讨。 关键词:螺纹联接;防松;先进方法 中图分类号:T H13113 文献标识码:A 0 引 言 螺纹联接是现代结构和机械设备常用的联接方式之一。松动失效是承受交变载荷螺纹联接的主要失效形式之一。在实际应用中,因联接件松动、脱落而造成设备和人身事故事例屡见不鲜,如何实现螺纹联接防松是个值得研究的重要问题。 1 螺纹联接防松原因及一般方法 1.1 螺纹联接松动原因 在静载荷和工作温度变化不大时,螺纹连接一般不会自动松脱。但在冲击、振动、变载荷作用或高温、温度变化较大下,联接中预紧力和摩擦力逐渐减小,都会导致联接失效[1]。 对具体的螺纹联接而言,引起螺纹联接件松动的原因很多,但归纳起来主要有以下三个方面原因:(1)螺纹联接件的初始变形;(2)轴向载荷的作用;(3)受横向载荷作用[2]。 螺纹联接松脱,轻者会影响机器运转,重者会造成事故,设计时须采取有效防松措施。 1.2 螺纹联接防松一般方法 防松的根本问题在于防止螺旋副在受载时发生相对转动。防松的方法,按其工作原理可分为摩擦防松、机械防松和破坏螺旋副运动关系防松等。 1.2.1 摩擦防松 螺纹副中存在着不随联接载荷而变的压力,因而始终有摩擦力矩防止相对转动。压力可由螺纹副纵向或横向压紧而产生。常用方法有采用对顶螺母,弹簧垫圈,一般自锁螺母等。 1.2.2 机械防松 (1)开口销与六角开槽螺母六角开槽螺母拧紧后,将开口销穿入螺栓尾部小空和螺母的槽内,并将开口销尾部掰开与螺母侧面贴紧。 (2)止动垫圈螺母拧紧后,将单耳或双耳止动垫圈分别向螺母和被联接件侧面折弯贴紧,即可将螺母锁住。若两螺栓需要双联锁紧,可采用双联止动垫圈,使两螺母相互制动。 (3)串联钢丝用低碳钢丝穿入各螺钉头部孔内,将各螺钉串联起来,使其相互制动。 1.2.3 破坏螺旋副运动关系防松 铆冲防松 螺母拧紧后把螺栓末端伸出部分铆死,或利用冲头在螺栓末端与螺母的缝合处打冲,利用冲点防松动,这种方法很可靠,但是拆卸后不能重复使用[1]。 *收稿日期:2008-04-02 基金项目:贵州大学研究生创新基金资助项目 作者简介:王莉霞(1984-),女,汉族,贵州贵阳人,研究生,研究方向:机械设计。
张小强-螺纹连接松动分析及预防
螺纹连接松动分析及预防 一汽-大众汽车有限公司佛山质量保证部佛山528200 张小强 【摘要】本文分析了螺纹连接松动的定义及危害，并从理论上分析了松动的原因及解决方案，最后，针对松动的原因，提出了监控螺纹连接松动的措施。 【关键词】螺纹连接摩擦系数自锁旋转松动非旋转松动 引言 螺纹连接标准化程度高、品种多、制造方便、易于拆卸，能适应各种工作条件，因此在机械中应用广泛。从原理上说，螺纹连接能够满足自锁条件，在静载荷下不会松脱，但在摩擦、冲击、振动或交变载荷作用下，螺纹连接松动时有发生，甚至产生重大事故，因此，螺纹防松一直也是困扰机械行业的重大课题。1、螺纹连接松动定义及危害 螺纹连接的本质在于获得合适的夹紧力，以保证被连接件稳定地连接到一起。所谓松动，是指螺栓连接全部或部分丧失轴向夹紧力，这种松动通常会导致： 1、连接部分的分离和脱落； 2、连接部分的滑移； 3、过度的相对位移和连接部分的碰撞； 4、分离产生的噪音及不密封； 5、连接处的牢固性降低，导致增大的振动； 6、振动导致疲劳断裂； 7、高速运转下惯性冲击断裂； 因此，为减少螺纹连接松动失效的危害，其关键在于保证合适及稳定的夹紧力。 2、螺纹连接松动原因及解决方案 螺纹连接松动通常分为两种类型，旋转松动及非旋转松动，下面我们就这两种松动类型的原因进行分析。
2.1、旋转松动的原因及解决方案 旋转松动由螺纹副的相对移动导致，正常情况下，各紧固件厂家对螺纹摩擦系数均有要求，从而保证螺纹的自锁性能，依螺栓受力分析如图1所示。 图1 螺纹拧松受力分析图 图2 60°米制螺纹自锁螺纹摩擦系数 为便于分析，先研究矩形螺纹，将矩形螺纹沿中径2d 展开，得到斜角等于螺纹升角ψ的斜面，将螺母简化为受轴向载荷a F 的滑块，同时拧紧或拧松连接副 的扭矩，产生沿圆周推力F ，当滑块静止或匀速直线运动时，由R F 、a F 和F 组成的力多边形。 当滑块匀速下滑时，螺纹升角为ψ，摩擦角为ρ，轴向载荷a F 变为驱动滑块 匀速下滑的驱动力，F 为阻碍滑块下滑的阻力，摩擦力F '的方向与滑块运动方向相反。 ()ρ ψtg F F a -*= ------(公式1) 由公式1可知，当ρ≤ψ时，推力F ≤0，表明F 为零或其方向改变，此 时，螺母只有受到与图1中F 方向相反的推力才能松退，轴向载荷在材料性能范围内无论多大，螺母都不会松退，而且，轴向载荷越大，松退所需的力也越大； 故螺纹自锁条件为ρ≤ψ。 对于拧紧装配，我们需要足够的夹紧力来保证装配质量，而适当的螺纹摩擦系数，则有利于螺纹自锁，从而避免螺纹松动，依VW01129大众摩擦系数界限值标准，螺纹摩擦系数低于0.08意味着自锁性能的下降，而M6螺栓，当螺纹摩擦系数为0.052时，自锁能力完全丧失；统计60°米制螺纹螺纹升角对应的最
螺纹联接的拧紧和防松

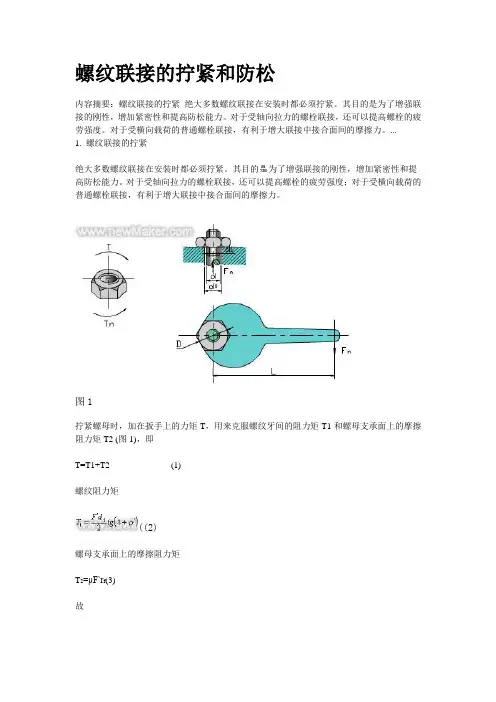

螺纹联接的拧紧和防松 内容摘要：螺纹联接的拧紧绝大多数螺纹联接在安装时都必须拧紧。其目的是为了增强联接的刚性，增加紧密性和提高防松能力。对于受轴向拉力的螺栓联接，还可以提高螺栓的疲劳强度。对于受横向载荷的普通螺栓联接，有利于增大联接中接合面间的摩擦力。... 1. 螺纹联接的拧紧 绝大多数螺纹联接在安装时都必须拧紧。其目的为了增强联接的刚性，增加紧密性和提高防松能力。对于受轴向拉力的螺栓联接，还可以提高螺栓的疲劳强度；对于受横向载荷的普通螺栓联接，有利于增大联接中接合面间的摩擦力。 图1 拧紧螺母时，加在扳手上的力矩T，用来克服螺纹牙间的阻力矩T1和螺母支承面上的摩擦阻力矩T2 (图1)，即 T=T1+T2(1) 螺纹阻力矩 ((2) 螺母支承面上的摩擦阻力矩 T2=μF`r f(3) 故
