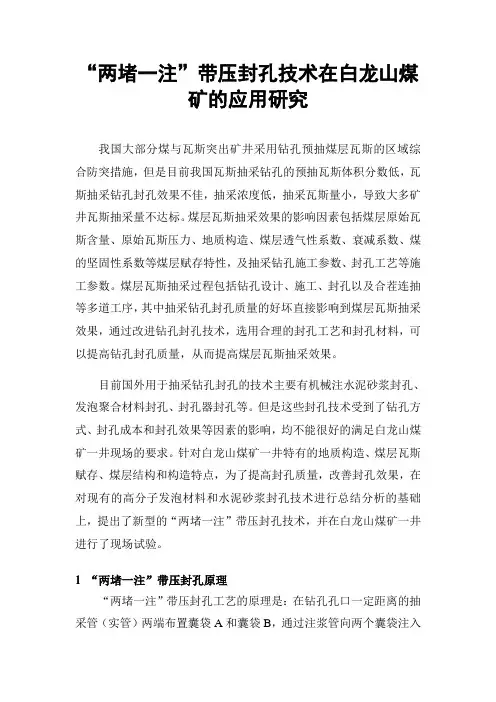

“两堵一注”封孔工艺说明教程文件
“两堵一注”封孔工
艺说明
综合课程设计方案
Y082231本科（自考）综合课程设计 任务书指导书 西南交通大学 远程与继续教育学院 2017年10月
目录 一、综合课程设计的意义、目标和程序 二、综合课程设计内容及要求 三、综合课程设计成果及格式要求 四、设计方法和要求 五、综合课程设计答辩要求及成绩评定附件1：综合课程设计成果格式
一、综合课程设计的意义、目标和程序 （一）综合课程设计的意义 综合课程设计是工程造价专业人才培养计划的重要组成部分，是实现培养目标的重要教学环节，是人才培养质量的重要体现。根据工程造价专业（独立本科段）考试计划的要求，通过综合 课程设计，可以培养考生用所学基础课及专业课知识和相关技能，解决具体的工程造价实际问题 的综合能力。本次综合课程设计要求考生在指导教师的指导下，独立地完成单项工程的造价的编制，解决与之相关的问题，熟悉定额、手册、标准图以及工程实践中常用的方法，具有实践性、综合性强的显著特点。因而对培养考生的综合素质、增强工程意识和创新能力具有其他教学环节 无法代替的重要作用。 综合课程设计是考生在课程学习结束后的实践性教学环节；是学习、深化、拓宽、综合所学 知识的重要过程；是考生学习、研究与实践成果的全面总结；是考生综合素质与工程实践能力培 养效果的全面检验；是考生毕业及学位资格认定的重要依据；也是衡量高等教育质量和办学效益 的重要评价内容。 （二）综合课程设计的目标 综合课程设计基本教学目标是培养考生综合运用所学知识和技能，分析与解决工程实际问题，在实践中实现知识与能力的深化与升华，初步形成经济、环境、市场、管理等大工程意识，培养考生严肃认真的科学态度和严谨求实的工作作风。使考生通过综合课程设计在具备工程师素质方面更快地得到提高。根据高等教育自学考试工程造价（独立本科段）专业的培养目标，对综合课程设计有以下几方面的要求: 1.主要任务 本次任务在教师指导下，独立完成给定的设计任务，考生在完成任务后应编写出符合要求的设计说明书、提交综合课程设计计算书。 2.专业知识 考生应在综合课程设计工作中，综合运用各种学科的理论知识与技能，分析和解决工程实际问题。通过学习、研究和实践，使理论深化、知识拓宽、专业技能提高。 3.工作能力 考生应学会依据综合课程设计课题任务进行资料搜集、调查研究、方案论证、掌握有关工程设计程序、方法和技术规范。提高理论分析、言语表达、撰写技术文件以及独立解决专题问题等能力。
机械制造工艺学课程设计目的
机械制造工艺学课程设计目得、内容与要求 1 课程设计得目得 学生通过设计能获得综合运用过去所学过得全部课程进行机械制造工艺及结构设计得基本能力,为以后做好毕业设计、走上工作岗位进行一次综合训练与准备。它要求学生全面地综合运用本课程及有关选修课程得理论与实践知识，进行零件加工工艺规程得设计与机床夹具得设计。其目得就是: （1）培养学生综合运用机械制造工程原理课程及专业课程得理论知识,结合金工实习、生产实习中学到得实践知识，独立地分析与解决机械加工工艺问题,初步具备设计中等复杂程度零件工艺规程得能力。 （2)培养学生能根据被加工零件得技术要求,运用夹具设计得基本原理与方法,学会拟订夹具设计方案,完成夹具结构设计,进一步提高结构设计能力。 (3)培养学生熟悉并运用有关手册、图表、规范等有关技术资料得能力。 （4)进一步培养学生识图、制图、运算与编写技术文件得基本技能。 （5)培养学生独立思考与独立工作得能力,为毕业后走向社会从事相关技术工作打下良好得基础。 ２课程设计得内容与要求 ２、１课程设计得内容 课程设计题目通常定为:设计××零件得机械加工工艺规程及相关工序得专用夹具。零件图样、生产纲领与生产条件就是设计得主要原始资料，由指导教师提供给学生。零件复杂程度以中等为宜,生产类型为成批生产。 学生根据教师设计任务书中规定得设计题目,分组进行设计，按照所给零件编写出相应得加工工艺规程,设计出其中由教师指定得一道重要工序（如:工艺规程中所要求得车、铣、钻夹具中得一种)得专用夹具，并撰写说明书。学生在指导教师得指导下，参考设计指导书，认真地、有计划地、独立按时完成设计任务. 具体设计内容如下: １。对零件进行工艺分析,拟定工艺方案,绘制零件工作图1张。 ２．确定毛坯种类及制造方法，绘制毛坯图１张。 3。拟定零件得机械加工工艺过程,选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定某一代表工序得切削用量及工序尺寸.编制机械加工工艺规程卡片（工艺过程卡片与工序卡片)1套。 4．设计重要工序中得一种专用夹具，绘制夹具装配总图与大件零件图(通常为夹具体）各１张。 5.撰写设计说明书1份. 2、2课程设计中对学生得要求
输出轴《机械制造工艺学》课程设计说明书
机电及自动化学院《机械制造工艺学》课程设计说明书设计题目：输出轴工艺规程设计 目录 1、零件的分析 1.1、计算生产纲领，确定生产类型------------------------- 3 1.2、零件的作用-----------------------------------------3 1.3、零件的工艺分析-------------------------------------3 2、工艺规程设计 2.1、确定毛坯的制造形式---------------------------------3
2.3、制定工艺路线---------------------------------------4 2.3.1、加工方法的选择---------------------------------4 2.3.2、加工顺序的安排---------------------------------4 2.3.3、拟定加工工艺路线-------------------------------5 2.3.4、加工路线的确定--------------------------------6 2.3.5、加工设备的选择--------------------------------6 2.3.6、刀具的选择------------------------------------7 3、机械加工余量、工序尺寸及毛坯尺寸的确定-------------7 4、确定切削用量及加工时间 4.1、切削用量选定--------------------------------------10 4.2、基本加工时间确定-----------------------------------14 5、小结----------------------------------------------------18 6、参考文献------------------------------------------------19 7、附件---------------------------------------------19 第一章零件的分析 1.1计算生产纲领，确定生产类型 如下面零件图所示为输出轴，该产品年产量为5000台，设其备品率为16%，机械加工废品率为2%，现制订该零件的机械加工工艺规程。 技术要求如下： ①锻件消除内应力； ②未注明倒角为1×45o； ③调质处理217~255HBS； ④材料45钢，N=Qn(1+a%+b%)=5000×1×(1+16%+2%)=5900(件/年）。 输出轴的年生产量为5900件，现通过计算，该零件质量约为3kg。根据教材表2-3，生产纲领与生产类型的关系，可确定其生产类型为大批量生产。
课程设计任务书内容
课程设计任务书 （第六组） 一、设计题目 年产23万件床头柜生产工艺设计 建厂条件 1地址：吉林市 2.投资：大规模 三、课程设计内容 1家具结构的确定 2工艺流程的确定 3设备选型、台数计算及设备布置 4简单成本计算 5设计说明书的编写 四、课程设计要求 1、设计说明书内容： 包含：设计题目、设计任务、家具零部件图（简图A4幅面）若干张、工艺流程图（A4幅面）若干张、设备布置平面图一张（A3幅面以上）、计算过程和结果、材料消耗清单一份、简单成本核算以及其他需要说明的内容。 简单成本核算 = 材料成本 + 设备费用与折旧 + 建筑成本与折旧 + 水电费用 + 人员工资 2、设计说明书的格式如下： ①所有文字内容使用A4幅面打印，图纸根据要求确定。 ②正文文字内容使用“宋体”、大小为“小四”。 ③封面、首页样式见附页。
机床位置和工作位置的计算 机床位置和工作位置的计算，按下列步骤进行： （1）按下列公式计算按年生产计划所需的机床小时数： T=tAnk/60 式中： T—按年生产计划该工序所需的机床小时数，h; t—零件加工的工时定额，min； A—年生产计划规定的产量； n—该零件在制品中的数量； k—考虑到生产过程中零件报废的系数（k>1） T也可以按下列公式计算 T=T 1+T 2 式中：T 1 是工件（L）跟进给速度（V）之比 T 1 =L/V T 2 是辅助事件（安装时间，取放工件时间，空行程时间，其他时间） T=T 1 K K=1.2～1.5 （2）对于不只是加工一种零件，而是加工多种零件的机床设备及工作位置，按下式统计出按年生产计划在该工序上所需的总的机床小时数∑T。即： ∑T=T 1+T 2 +T 3 +……+T n 式中：T 1 T 2 T 3 ……T n —分别为按年计划各种零件在该工序上所需的机床小时数。 （3）计算机床设备全年拥有的机床小时数T 按下列公式计算： T =[365-（52×2+11）]CSK 式中：365 —年的总天数； 52×2 —是周六和周日休息天数； 11 —年的公假日； C —工作班数（1）； S —每班的工作时间； K —报废系数（0.85～0.95） T =[365-115]×1×8×0.9=1800h 有的机床是一班工作制： T =1800×1=1800h 有的机床是两班工作制： T =1800×2=3600h （4）计算机床设备和工作位置数n按下列公式计算： n=∑T/T （5）确定时机需采用机床设备及工作位置数m，当设备或工作的极速昂的小数部分超过0.25时应圆整为整数，即采用台数要多一台，当计算数的小数部分不足0.25时，一般情况下可以舍去，即采用台数为计算的整数部分，通过调整机床负荷等措施来解决，但对于某些特殊的专用设备，为了保持加工路线的直线型和保证工艺需要，使用负荷再小也要采用，如燕尾开榫机，小带锯，打眼机等。 （6）计算设备负荷百分率P P=100∑T/（mT ）
机电一体化系统综合课程设计说明书
机电一体化系统课程设计 X-Y数控工作台设计说明书 学校名称：湖北文理学院 班级学号：2013279129 学生姓名：张亮 班级：机电1321 2015年11月
一、总体方案设计 1.1 设计任务 设计一个数控X-Y工作台及其控制系统。该工作台可用于铣床上坐标孔的加工和腊摸、塑料、铝合金零件的二维曲线加工，重复定位精度为±0.01mm，定位精度为0.025mm。 设计参数如下：负载重量G=150N；台面尺寸C×B×H＝145mm ×160mm×12mm；底座外形尺寸C1×B1×H1＝210mm×220mm×140mm；最大长度L=388mm；工作台加工范围X=55mm，Y=50mm；工作台最大快移速度为1m/min。 1.2 总体方案确定 （1）系统的运动方式及伺服系统 由于工件在移动的过程中没有进行切削，故应用点位控制系统。定位方式采用增量坐标控制。为了简化结构，降低成本，采用步进电机开环伺服系统驱动X-Y工作台。 （2）计算机系统 本设计采用了及MCS-51系列兼容的AT89S51单片机控制系统。它的主要特点是集成度高，可靠性好，功能强，速度快，有较高的性价比。 控制系统由微机部分、键盘、LED、I/O接口、光电偶合电路、步进电机、电磁铁功率放大器电路等组成。系统的加工程序和控制命令通过键盘操作实现。LED显示数控工作台的状态。
（3）X-Y工作台的传动方式 为保证一定的传动精度和平稳性，又要求结构紧凑，所以选用丝杠螺母传动副。为提高传动刚度和消除间隙，采用预加负荷的结构。 由于工作台的运动载荷不大，因此采用有预加载荷的双V形滚珠导轨。采用滚珠导轨可减少两个相对运动面的动、静摩擦系数之差，从而提高运动平稳性，减小振动。 考虑电机步距角和丝杆导程只能按标准选取，为达到分辨率的要求，需采用齿轮降速传动。 图1-1 系统总体框图
机械制造工艺学课程设计任务书
机械制造工艺学课程设计任务书 机械制造工艺学课程设计任务书题目设计接管底盖零件的机械加工工艺及工艺装备设计内容：1.产品零件图1张 2.产品毛胚图 1张 3.机械加工工艺过程卡片 1份 4.机械加工工序卡片1张 5.课程设计说明书 1份 6.夹具设计装配图 1张 7.夹具设计零件图 1张专业：数控技术班级学号：学生：指导老师：年月日课程设计说明书序言机械制造工艺学课程设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的链接，也是一次理论联系实际的训练。因此，它在我们的大学学习生活中占有十分重要的低位。 就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。 由于能力所限，设计尚有许多不足之处，恳请指导老师给予指教。
目录：一、计算生产纲领，确定生产类型二、零件分析 1、零件作用(含用途) 2、零件的工艺分析（含技术要求、工艺性）三、确定毛坯的制造方法、初步确定毛坯的形状 (1)选择毛坯 (2)确定毛坯的尺寸公差和机械加工余量四、工艺规程的设计 1、基面的选择（1）粗基准的选择（2）精基准的选择五、制定工艺路线 1、工艺路线方案一 2、工艺路线方案二 3、工艺方案的比较与分析六、确定切削用量及基本工时七、专用夹具设计八、总结九、参考文献[1]．邹清主编.机械制造技术基础课程设计指导教程.北京：机械工业出版社，2020 [2]．李益民主编．机械制造工艺设计简明手册．北京：机械工业出版社，2020 [3]．艾兴等编．切削用量简明手册．北京：机械工业出版社，2002 [4]．徐鸿本主编．机床夹具设计手册．沈阳：辽宁科学技术出版社，2020 [5].于骏一等编.机械制造技术基础.北京：机械工业出版社，2020 [6].王斌武等编.机械制造工艺课程设计指导.桂林航天工业学院机械工程系 2020年内容：一、计算生产纲领，确定生产类型有题目已知条件可知:该零件为轻型零件,其生产纲领为4000件/年,查>第13页表2.3,可知该零件为中批生产. 二、零件分析 1、零件作用(含用途) 该底盖应用在某接管座机构中,底盖以?70孔套在接管座中,其作用有导通连接的作用,同时还可以通过底盖上端的?20孔进行观测的作用.除此外,该底盖和密封件配合可起到密封防尘的作用. 2、零件的工艺分析（含技术要求、工艺性）由
机械制造工艺学课程设计说明书
机械制造工艺学课程设 计说明书 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
机械制造工艺学课程设计说明书 题目：设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具 学生姓名 学号 班级 指导老师 完成日期 目录
第一节序言 机械制造工艺学课程设计是在学完了机械制造工艺学(含机床夹具设计)和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。这次 设计使我们能综合运用机械制造工艺学中的基本理论，并结合生产实习中 学到的实践知识，独立地分析和解决工艺问题。初步具备了设计一个中等 复杂程度零件（气门摇杆轴支座）的工艺规程的能力和运用夹具设计的基
本原理和方法，拟订夹具设计方案，完成家具结构设计的能力，也是熟悉和运用有关手册，图表等技术资料及编写技术文件技能的一次实践机会，为今后的毕业设计及未来从事的工作打下良好的基础。 第二节零件的分析 一、零件工用分析 气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部，20（+—+）孔装摇杆轴，轴上两端各装一进气门摇杆，摇杆座通两个13mm 孔用 M12螺杆与汽缸盖相连，3mm轴向槽用于锁紧摇杆轴，使之不转动。 二、零件的工艺分析 由题目得，其材料为 HT200。该材料具有较高的强度，耐磨性，耐热性及减振性，适用于承受较大应力，要求耐磨的零件。该零件上主要加工面为上端面，下端面，左右端面，2-13mm孔和 20（+—）mm以及 3mm 轴向槽的加工。20（+——）mm孔的尺寸精度以及下端面的平面度与左右两端面孔的尺寸精度，直接影响到进气孔与排气门的传动精度及密封，2——13mm孔的尺寸精度，以上下两端面的平行度。因此，需要先以下端面为粗基准加工上端面，再以上端面为粗基准加工下端面，再把下端面作为精基准，最后加工 20（+——+）mm孔时以下端面为定位基准，以保证孔轴相对下端面的位置精度。由参考文献（1）中有关孔的加工的经济度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。
软件综合课程设计教学大纲
珠海学院课程教学大纲 课程名称：计算机软件综合课程设计 适用专业： 2015级软件工程专业 课程类别：专业基础课 制订时间：2017年6月 计算机科学与技术系制
目录 1 《计算机软件综合课程设计》教学大纲 2 《计算机软件综合课程设计》（模板） 3 《计算机软件综合课程设计》成绩评定表
《计算机软件综合课程设计》教学大纲 一、课程设计基本信息 课程代码： 课程名称：计算机综合应用课程设计 课程学时：32学时 课程学分：2.0 适用对象：计算机科学与技术专业、软件工程专业 先修课程：高级语言程序设计、数据结构、操作系统、数据库原理与应用 二、课程设计目的和任务 本课程设计是检验计算机专业的学生在大学主干课程完成之后，为了加深和巩固学生对前两年所学理论和应用知识的理解，同时提高学生综合运用的能力和分析问题、解决的问题的能力而开设的一门实践课程。 通过本环节学生能够充分把前两年学到的知识综合应用到实际的编程实践中，可以进一步巩固所学到的理论。通过实现一个中等规模的应用软件，提高利用计算机系统解决实际问题的能力，为顺利毕业、进入社会打好基础；通过对程序的规范编写，可以培养学生良好的编程风格，包括程序结构形式，行文格式和程序正文格式等；并培养学生的上机调试能力。 三、课程设计方式 1、课程设计题目的选定 采用指导教师提供参考题目与学生自主命题相结合的办法选定课程设计题目。要求不多于4个人一个小组，不得重复，所涉及数据库的基本表至少在5张表以上，在尽量满足数据库设计原则的前提下，允许适当冗余以提高检索的速度。其中学生自主命题需要指导教师严格的审核，看是否满足课程要求，检查是否为重复课题。 2、课程设计任务的完成
机械制造工艺学课程设计实例
~ 机械制造工艺学课程设计任务书 设计题目：拨叉（二）（CA6140） 机械加工工艺规程编制及工装设计（年产量：4,000件） 设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘 制零件毛坯图1张 2.设计夹具1套，绘制夹具装配图和主要结构零 件 图各1张 " 3.撰写课程设计说明书1份 设计时间： [
前言 机械制造工艺学课程设计是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计，汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解，并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的 设计目的： 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的： ； 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。 一．零件的分析 （一）、零件的作用： 题目给定的拨叉（CA6140）位于车床变速机构中，主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 — （二）、零件的工艺分析 CA6140车床拨叉（二）共有两个加工表面，它们之间有一定的位置
化工工艺学课程设计
课程设计任务书 课程名称：制药工艺课程设计 题目： 3.6万吨/年氯苯车间分离工段工艺设计 学院：环境与化学工程系：化学工程 专业班级：制药071班 学号： 5 8 0 1 3 0 7 0 3 0 学生姓名：晏金华 起讫日期：2010-10-25—2010-12-20 指导教师：杜军职称：副教授 学院审核（签名）： 审核日期：
说明 1.课程设计任务书由指导教师填写，并经专业学科组审定，下达到学生。 2.学生根据指导教师下达的任务书独立完成课程设计。 3.本任务书在课程设计完成后，与论文一起交指导教师，作为论文评阅和课程 设计答辩的主要档案资料。 一、课程设计的主要内容和基本要求 （一）目的与要求 1.通过课程设计使学生树立正确的设计思想，培养学生理论联系实际的作 风；进一步提高学生综合利用所学的基础理论、专业知识和基本技能（包括查阅资料、运算和绘图等）的能力及分析解决专业范围内工程技术问题的能力；使学生初步掌握化工工艺设计的一般程序和方法，得到工艺设计方面的基本训练. 2.在课程设计期间，要求学生遵守设计纪律和考勤制度。 3.善于学习，勤于思考，充分发挥主观能动性，以严格的作风和认真负责的 态度，在老师的指导下，根据设计任务书，在规定的时间内独立地完成设计任务；学生所完成的设计，应体现设计方案正确、工艺技术可行、经济合理，并参考文献资料，结合生产实际，尽可能吸收最新科技成果，采用先进工艺技术，争取使设计具有一定的先进性和创新性。 （二）课程设计内容—1万吨/年氯苯车间反应工段工艺设计 1.设计说明书内容 (1)总论 ①设计依据；南昌市东北郊xx厂，厂内现有氯碱车间，可提供Cl ；且具备 2完善的公用工程系统。即可供最低-15℃冷冻盐水，20℃(平均)工业上水及 0.6MPa的蒸汽。 ②氯苯在国民经济中的地位和作用（用途），国内外氯苯生产发展概况； ③氯苯生产方法简述及论证； ④生产流程的选择及论证： (2)产品规格，主、辅原料规格及来源情况 (3)生产工艺流程说明 按生产工艺流程说明物料经过工艺设备的顺序及生成物的去向，物料输送及贮备方式，同时说明主要操作条件，如温度、压力、流量、配料比等。 (4)物料衡算 ①根据生产规模及其特点确定年生产时间(h)、单位时间产量及计算基准； ②物料衡算：选定计算方法，对车间所有有变化的过程及设备（或系统），按一定顺序和计算步骤，逐个进行物料衡算，确定每股进、出料的组分、流量及百分比含量。要求及时整理计算结果，对每个过程设备列物料平衡表。 (5)列表: ①工艺条件一览表； ②生产控制一览表； 2. 图纸内容及张数：反应工段工艺流程图，1张
阀体零件机械制造工艺学课程设计说明书
机电及自动化学院 《机械制造工艺学》课程设计说明书 设计题目：阀体零件工艺方案设计 姓名： 学号：0811112036 班级：机电（1）班 届别：2008 指导教师 2011 年 7月 目录(共12页) 一、零件的分析 (1)
（一）零件的作用……………………………………………………………………………… (1) （二）零件的工艺分析 (1) 二确定生产类型 (1) 三确定毛坯 (1) 四工艺规程设计 (2) （一）选择定位基准： (2) （二）制定工艺路线 (3) （三）选择加工设备和工艺设备 (8) （四）机械加工余量、工序尺寸及公差的确定 (9) （五）确定切削用量及时间定额 (9) 五余量表格 (10) 参考资料：《机械制造工艺设计手册》 《机械制造工艺学》 《机械加工余量手册》
《热加工工艺基础》 《金属工艺学实习教材》 《互换性与测量技术》 《机械制图》 一、零件的分析 （三）零件的作用 阀体，泵体等均属于箱体类零件。其主要作用是用于支承，包容，保护运动零件或其他零件。 本题目的阀体是球阀中的主体零件，它容纳阀芯，密封圈，阀杆，填料压紧套等零件。它的大致形状类似于三通管，左端方形凸缘上有直径为50，公差等级为11级的孔与阀盖配合，右端外螺纹作用连接管道，上部直径18H11孔与阀杆配合，从而起到调节流量的作用。 （四）零件的工艺分析 通过查找手册和热加工工艺基础课本，中碳铸钢ZG230-450具有良好的性能，适用于受力不大，要求韧性的零件制造，例如轴承盖，阀体等，所以零件材料选ZG230. 1：根据零件图分析，为了便于铸造，毛胚只铸造出水平方向的孔，竖直方向的孔用钻床加工，为了铸造效率，选择用金属型铸造。 2：因为水平方向的孔很多，且在同一中心线上，所以在加工时用水平方向的外圆做粗基准进行加工，则能够保证所有的孔同轴。 3：因为竖直方向的孔中心线跟水平方向的孔中心线有垂直度要求，所以应先对水平方向的孔加工，然后再加工竖直方向的孔。利用水平方向的外圆进行粗加工，然后以孔表面做精基准加工外圆；再用加工好的外圆面精加工孔。这样水平方向上才有足够的精度做基准。 4：孔表面粗糙度要求较高，所以都需精加工；与外零件配合的端面粗糙度也要求较高，所以都要精加工。 5螺纹加工为最后加工，这样便于装夹。 二确定生产类型 因为本次设计零件加工为大批量生产，所以初步确定工艺安排为：加工过程划分
车辆工程综合课程设计说明书
课程设计任务书 课程车辆工程综合课程设计 题目某轿车前轮制动器主要零件设计（蹄或钳及轮缸部分）——1 专业车辆工程姓名学号 主要内容及基本要求： 已知条件：总质量为2200kg；前轴负荷率为35%；质心高度为1m；轴距为3.05m。轮胎型号：225/60R16。制动性能要求：初速度为50km/h，制动距离为15m. 在以上条件下，完成制动器主要基本参数的选择、确定（与后轮制动器设计的同学共同完成）；完成制动器主要零件的设计计算；完成前轮制动器主要零件设计的设计图纸。 工程图纸须规范化，计算说明书须用国际单位制量纲。 参考资料： [1]王望予.汽车设计（第4版）.北京：机械工业出版社,2004 [2]王国权,龚国庆.汽车设计课程设计指导书.北京：机械工业出版社,2009 [3]王丰元,马明星.汽车设计课程设计指导书.北京：中国电力出版社,2009 [4]陈家瑞.汽车构造（第3版下册）.北京：机械工业出版社,2009 [5]余志生.汽车理论（第5版）.北京：机械工业出版社,2009 [6]张海青.耐高温的盘式制动片.非金属矿.2008
完成期限 2017.8.28至2017.9.22 指导教师 专业负责人 2014年 9月 18 日 目录 1设计要求 0 2制动器形式方案分析与选择 0 2.1鼓式制动器 0 2.2盘式制动器 (2) 3前轮制动器设计计算 (6) 3.1制动系统主要参数数值 (6) 3.1.1相关的汽车主要参数 (6) 汽车主要参数如表3-1所示。 (7) 表3-1 汽车相关参数 (7) 3.1.2同步附着系数的分析计算 (7) 分析表明，汽车在同步系数为 的路面上制动（前后轮同时抱死）时，其制动减速度g qg dt u 0d ?==，即q=,q 为制动强度。而在其他附着系数 的路面上制动时，达到前轮或者后轮即将抱死的制动强度q<,这表明只有 在=的路面上，地面的附着条件才可以得到充分利用。
机械制造工艺学课程设计实例
机械制造工艺学课程设计任务书 设计题目:拨叉(二)(CA6140) 机械加工工艺规程编制及工装设计(年产量:4,000件) 设计内容: 1、编制机械加工工艺规程,填写工艺文献1套,绘制零件毛坯图1张 2、设计夹具1套,绘制夹具装配图与主要结构零 件 图各1张 3、撰写课程设计说明书1份 设计时间: 前言
机械制造工艺学课程设计就是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计,汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解,并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的 设计目的: 机械制造工艺学课程设计,就是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论与夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题与解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练,提高结构设计的能力。 3、课程设计过程也就是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 一.零件的分析
(一)、零件的作用: 题目给定的拨叉(CA6140)位于车床变速机构中,主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程:拨叉零件就是在传动系统中拨动滑移齿轮,以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 (二)、零件的工艺分析 CA6140车床拨叉(二)共有两个加工表面,它们之间有一定的位置要求。 1、一花键孔的中心线为基准的加工面 这一组面包括?25H7的六齿方花键孔、?22H2的花键低空及两
数控加工工艺课程设计说明书(DOC 22页)
数控加工工艺课程设计说明书(DOC 22页)
《数控加工工艺》课程设计说明书 班级： 学号： 姓名】 指导老师：】
1.设计任务 本次课程设计是通过分析零件图，合理选择零件的数控加工工艺过程，对零件进行数控加工工艺路线进行设计，从而完成零件的数控加工程序的编写。使零件能在数控机床上顺利加工，并且符合零件的设计要求。 2.设计目的。 《数控加工工艺课程设计》是一个重要的实践性教学环节，要求学生运用所学的理论知识，独立进行的设计训练，主要目的有： 1 通过本设计，使学生全面地、系统地了解和掌握数控加工工艺和数控编程的基本内容和基本知识，学习总体方案的拟定、分析与比较的方法。 2 通过对夹具的设计，掌握数控夹具的设计原则以及如何保证零件的工艺尺寸。 3 通过工艺分析，掌握零件的毛坯选择方式以及相关的基准的确定，确定加工顺序。 4 通过对零件图纸的分析，掌握如何根据零件的加工区域选择机床以及加工刀具，并根据刀具和工件的材料确定加工参数。 5 锻炼学生实际数控加工工艺的设计方法，运用手册、标准等技术资料以及撰写论文的能力。同时培养学生的创新意识、工程意识和动手能力。 3.设计要求： 1、要求所设计的工艺能够达到图纸所设计的精度要求。 2、要求所设计的夹具能够安全、可靠、精度等级合格，所加工面充分暴露出来。 3、所编制的加工程序需进行仿真实验，以验证其正确
4.设计内容 4.1分析零件图纸 零件图如下： 1.该零件为滑台工作台，是一个方块形的零件。图中加工轮廓数据充分，尺寸 清晰，无尺寸封闭等缺陷。 2.其中有多个孔有明确的尺寸公差要求和位置公差要求，而无特殊的表面粗糙 度要求，如70+0.1、102+0.1、80+0.1、100+0.1、13.5+0.05、26+0.05.
《微机与单片机综合课程设计说明书》模板蔡才华
《微机与单片机综合课程设计》 说明书 课题名称：基于单片机和DS1302的时钟设计 学号： 02 班级： 13级过程自动化3班 姓名：蔡才华 成绩： 指导教师：陈裕国 课题工作时间： 2016-1-4 至 2016-1-15 武汉工程大学电气信息学院
目录 1.系统分析 ds1302芯片 (6) 引脚图及寄存器 (6) 读写时序说明 (8) 内部电路图 (9) 数码管显示原理 (10) 2.程序设计 总体设计 (11) 分块程序设计 (12) ds1302初始化模块 (13) 数码管显示模块 (16) 主函数模块 (17) 仿真 电路图的搭建 (18) 元件库的选择 (18) 元件的布局 (19) 仿真运行 (21) keil软件的使用 (21) proteus运行效果图 (23) 4.总结 (24)
参考资料 (24) 附录一源程序清单 (25) 附录二电路原理图 (30)
1.系统分析 DS1302时钟芯片 DS1302时钟芯片，该芯片是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。工作电压宽达～。采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。 DS1302用于数据记录，特别是对某些具有特殊意义的数据点的记录上，能实现数据与出现该数据的时间同时记录，因此广泛应用于测量系统中。 引脚图及寄存器 内部电路： 各引脚的功能为：
制造工艺学课程设计.doc
设计输出轴零件的机械加工工艺规程 一、初步分析 1．零件图样分析 1)两个mm 024 .0011.060++φ的同轴度公差为mm 02.0φ 2)mm 05.004.54+φ与mm 024 .0011.060++φ同轴度公差为mm 02.0φ 3)mm 021.0002.080++φ与mm 024 .0011.060++φ同轴度公差为mm 02.0φ 4)保留两端中心孔 5)调质处理28—32HRC 6)材料45 2．输出轴机械加工工艺过程卡片 3．工艺分析 1)该铀的结构比较典型，代表了一般传动轴的结构形式， 其加工工艺过程具有普遍性。 在加工工艺流程中，也可以采用粗车加工后进行调质处理 2)图样小键槽未标注对称度要求．但在实际加工小应保证 mm 025.0±的对称度。这样便于与齿轮的装配，键槽对称度的 检查，可采用偏摆仪及量块配合完成，也可采用专用对称度检具 进行检查。 3)输出轴各部向轴度的检查，可采用偏摆仪和百分表综合 进行检查。
二、工艺设计 该步骤主要拟定工艺路线，并对加工设备与工艺装备进行选择，以及填写工艺过程卡片 1、定位基准的选择 ①粗基准的选择 粗基准的选择有如下四点要求，保证相互位置要求的原则，保证加工表面加工余量合理分配的原则，便于工件装夹原则，一般不得重复使用原则。 该轴选取左端为粗基准，便于装夹。 ②精基准的选择 精基准的选择有如下五条原则，基准重合原则，统一基准原则，互为基准原则，自为基准原则，便于装夹原则。 该轴在精车加工中选取两端和与其对应的中心孔为精基准，采用互为基准原则，提高轴的同轴度，在磨削加工过程中，采用两顶尖为精基准，保证该轴各轴段的同轴度要求。 2、加工方法的选择 加工方法的选择根据加工表面、零件材料和加工精度以及生产率的要求，考虑现有工艺
机械制造工艺学课程设计任务书
机械制造工艺学课程设计任务书 一、设计题目轴承座机械加工工艺及夹具设计 二、设计原始资料生产类型： 大批大量生产零件图：1张其它资料： 三、上交材料1、零件毛坯图（A4）在零件图上添加加工余量并标注尺寸2、机械加工工艺过程卡1份3、夹具装配图1份4、课程设计说明书1份 四、设计时间全文结束》》年11月16 0 xx年11月29日专业：机械设计制造及自动化年级：xx级学生姓名： 许海芬学号： 六、具体设计任务1?对零件进行结构工艺性分析了解零件的性能、用途和工作条件；对零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等进行分析；对零件的材料、热处理及机械加工的工艺性进行分析。 1、1零件的作用零件座是用于支撑轴类零件的，镇孔的目的 是为了满足滚动轴承的外圈和轴承孔的配合要求，或是滑动轴承外圆与轴承孔的配合，两个孔是用于固定轴承座的，单边固定是出于满足结构和安装位置的要求。 1、2对零件主要加工表面的尺寸、形状及位置精度、表面粗 糙度以及设计基准等进行分析（1）直径
30、8两孔都具有较高的精度要求，表面粗糙度Ra的值为 1、6um,是加工的关键表面。（2）轴承座上、下表面及前、后两端面的表面粗糙度Ra为3、2um.是加工的重要表面，轴承座的上表面有位置精度要求0、008、而且与轴承孔中心线有平行度要求0、003,轴承座的前后端面与轴孔中心线垂直度要求为0、003,是重要的加工费表面。（3）直径1、3沉孔加工表面粗糙度要求较低。（4）经分析零件图可知，轴承座底面为高度方向基准，轴承座前端面为宽度方向基准。 2、拟订工艺路线正确选择粗精加工基准；确定加工方法和划分加工阶段；安排加工顺序。 2、1粗精加工基准选择精基准考虑选择以加工的轴承座底面为精基准，保证底面与直径30孔中心线的距离为30,该基准面积较大，工件的装夹稳定可靠，容易操作，夹具结构也比较简单。 选择粗基准选择不加工的直径30孔外轮廓面为基准，能方便的加工出直径30孔，保证孔中心线与轴承座上端面平行度，直径30外轮廓面的面积较大，无交口、冒口飞边等缺陷，符合粗基准的要求。 2、2选择加工方法根据加工表面的精度和表面粗糙要求，查 表可知内孔、平面的加工方案。 表1轴承座各面的加工方案加工表面精度要求表面粗糙度Ra 加工方案底面IT
汽车制造工艺学课程设计活塞设计说明书(精)
山东农业大学 机械与电子工程学院 汽车制造工艺学课程设计 课程名称：汽车制造工艺学设计课题：活塞零件的机械加工工艺规程的编制 指导老师：吕钊钦 专业：车辆工程班级： 3班姓名：高超学号： 20120667 2014年 12月 11日 序言 本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。 活塞加工工艺规程及其夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。 关键词：工艺、工序、切削用量、夹紧、定位、误差。 目录 序言 (3) 一. 零件分析 (4)
1.1 零件作用 (4) 1.2零件的工艺分析 (5) 二. 工艺规程设计 (6) 2.1确定毛坯的制造形式 (6) 2.2基面的选择 (7) 2.3制定工艺路线 (10) 2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (11) 2.5确定切削用量及基本工时 (13) 三夹具设计 (16) 3.1问题的提出 (16) 3.2定位基准的选择 (17) 3.3定位误差分析 (19) 3.4夹具设计及操作简要说明....................................20 总结 (21) 参考文献…………………………………………………………22 （附）机械加工工艺过程卡片 *1套 机械加工工序卡片 *1套 绪论 我国的汽车行业正在飞速发展，汽车的动力部分也在不断改进，内燃机作为一种可移动的动力源已广泛应用于生产和生活的各个领域。活塞是内燃机的关键零
综合课程设计说明书—扫地机器人设计
课程设计说明书 课程名称：综合课程设计 题目：扫地机器人设计 学院：机械工程学院 专业：机械设计制造及其自动化 班级：设计成绩： 学号：答辩成绩： 学生姓名： 总成绩： 起讫日期： 2020年6月1日至 2020年6月25日指导教师： 系分管主任： 审核日期：
说明 1、课程设计任务书由指导教师填写，并经学院审定后下达给学生。 2、进度表是课程设计工作检查的主要依据。 3、学生根据指导教师下达的任务书，独立完成课程设计。 4、本任务书在课程设计完成后，与打印部分（说明书、机械设计图 纸、三维模型、电路原理图和程序清单等）以及电子文档部分（所有设计的说明书、机械设计图纸、三维模型、电路原理图和程序清单等）资料一并上交指导教师，作为课程设计的主要档案资料。
一、课程设计的要求和内容（包括原始数据、技术要求、工作要求） 1、工作要求 减速、驱动、传动系统是机器人运动控制的重要组成部分，不仅仅在机器人运动中起到主要作用，在其他机械设备的运动控制中也起到主要作用。《机器人机械设计》课程设计实践教学环节要求同学们针对实际需求，灵活应用所学知识，独立进行系统综合设计，以达到巩固机器人减速、驱动、传动系统的基础知识、掌握机器人减速、驱动、传动系统设计、计算过程，并根据样机拆解，提高动手实践能力的目的。 2、技术要求 每五位学生一组，每组应独立完整地设计一套总体装配图、减速、驱动、传动轮组系统；微机控制系统接口电路及软件设计。 设计参考数据如下： 机器人自重4kg，要求负载1-5kg，每1kg为一个负载阶梯 每组对应不同负载 机器人最大运动速度：分别为30，40，50cm/s 提供轮组样机模型及减速传动模型可供参考 设计要求如下： （1）完成扫地机器人整体装配设计。 （2）完成直流电机选型、数字码盘设计、各种设计参数计算。 （3）完成整个机器人减速、驱动、传动轮组系统的3D建模、2D图纸设计，参数标注等。 （4）完成微机控制系统接口电路设计； （5）完成微机控制系统软件设计； （6）完成并打印设计说明书。 （7）提交全部设计电子文档。等效A0图纸1张以上。 三、课程设计实物内容及要求
机械制造工艺学课程设计目的
机械制造工艺学课程设计目的、内容与要求 1 课程设计的目的 学生通过设计能获得综合运用过去所学过的全部课程进行机械制造工艺及结构设计的基本能力,为以后做好毕业设计、走上工作岗位进行一次综合训练与准备。它要求学生全面地综合运用本课程及有关选修课程的理论与实践知识,进行零件加工工艺规程的设计与机床夹具的设计。其目的就是: (1)培养学生综合运用机械制造工程原理课程及专业课程的理论知识,结合金工实习、生产实习中学到的实践知识,独立地分析与解决机械加工工艺问题,初步具备设计中等复杂程度零件工艺规程的能力。 (2)培养学生能根据被加工零件的技术要求,运用夹具设计的基本原理与方法,学会拟订夹具设计方案,完成夹具结构设计,进一步提高结构设计能力。 (3)培养学生熟悉并运用有关手册、图表、规范等有关技术资料的能力。 (4)进一步培养学生识图、制图、运算与编写技术文件的基本技能。 (5)培养学生独立思考与独立工作的能力,为毕业后走向社会从事相关技术工作 打下良好的基础。 2 课程设计的内容与要求 2、1课程设计的内容 课程设计题目通常定为:设计××零件的机械加工工艺规程及相关工序的专用夹具。零件图样、生产纲领与生产条件就是设计的主要原始资料,由指导教师提供给学生。零件复杂程度以中等为宜,生产类型为成批生产。 学生根据教师设计任务书中规定的设计题目,分组进行设计,按照所给零件编写出相应的加工工艺规程,设计出其中由教师指定的一道重要工序(如:工艺规程中所要求的车、铣、钻夹具中的一种)的专用夹具,并撰写说明书。学生在指导教师的指导下,参考设计指导书,认真地、有计划地、独立按时完成设计任务。 具体设计内容如下: 1.对零件进行工艺分析,拟定工艺方案,绘制零件工作图1张。 2. 确定毛坯种类及制造方法,绘制毛坯图1张。 3. 拟定零件的机械加工工艺过程,选择各工序加工设备及工艺装备(刀具、夹具、量具、辅具),确定某一代表工序的切削用量及工序尺寸。编制机械加工工艺规程卡片(工艺过程卡片与工序卡片)1套。 4.设计重要工序中的一种专用夹具,绘制夹具装配总图与大件零件图(通常为夹具体)各1张。 5.撰写设计说明书1份。 2、2课程设计中对学生的要求
