254SMo超级奥氏体不锈钢性能

254SMO、AL－6XN等超级奥氏体不锈钢性能

1.1 化学成分与金相组织

一些主要高合金奥氏体不锈钢的主要化学成分在表1中给出。其中AL－6XN和254 SMO为典型的6钼超级奥氏体不锈钢，而654 SMO为典型的7钼超级奥氏体不锈钢。

超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如chi和σ相。这些金属中间相常常会出现在板材的中心部位。但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。254 SMO 的金相组织没有任何其它金属中间相。该组织是经在1150～12000C温度下热处理之后得到的。

在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。但是要尽量避免温度范围600～10000C，尤其是在焊接和热加工时。

1.2 机械性能

奥氏体结构一般具有中等的强度和较高的可锻性。在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。其屈服强度比普通奥氏体不锈钢要高出50～100％。在室温和较高温度下氮对机械性能的影响分别在表2和表3有所显示。

表2 ＋20℃温度下高合金奥氏体不锈钢的机械性能

精彩文档

表3 高温下高合金奥氏体不锈钢的屈服强度(Rp0.2MPa)

钢的抗撞击及抗断裂能力是很高的，并且只有在低达－196℃时才会略有下降。

1.3 物理性能

物理性能主要取决于奥氏体结构，同时也部分地取决于材料的化学成分。就是说超级奥氏体不锈钢较普通奥氏体不锈钢，如304或316型，在物理性能方面是没有很大区别的。表4列出不同合金的一些典型物理性能值。

表4 一些不锈钢与一种镍基合金的物理性能

含6钼超级奥氏体不锈钢的热膨胀度比双相不锈钢2205要大，因此焊接时在结合部位上可能会出现一些变形。虽然镍基合金的热膨胀度一般较低，但其较差的导热性正好将其这一优点抵消。这些物理性能在设计用不锈钢制作部件或不锈钢与其它合金连接时，具有很重要的意义。

精彩文档

2 超级奥氏体不锈钢的耐腐蚀性能

在很大程度上，奥氏体不锈钢的发展是为了满足各种环境中对防腐性能的要求。许多合金曾是被设计用于一种特定环境的，随后其应用范围发展得越来越广泛。因此，对超级奥氏体不锈钢的选用，其耐腐蚀性能是一个很重要的依据。这里主要介绍均匀腐蚀、点蚀、缝隙腐蚀和应力腐蚀破裂。

3.1 均匀腐蚀

提高不锈钢稳定性的最重要合金元素为铬和钼。超级奥氏体不锈钢中这些成分的含量均较高，因此在各种溶液中都显出很好的耐腐蚀性。在有些环境中，硅、铜和钨等元素的添加可进一步提高材料的耐腐蚀性。图1所示是一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图。可以看出，合金含量较高的不锈钢，如904L，254 SMO和654 SMO等，在较大浓度和温度范围内比普通型奥氏体不锈钢，如304和316等，具有更好的耐腐蚀性。该图同时也显示了高硅不锈钢SX具有非常强的，抵抗浓硫酸的能力。

精彩文档

图1 一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图，腐蚀速度为0.1毫米/年

说明在特定环境中抗均匀腐蚀能力的另一个方法是测量造成每年0.1毫米(或每年0.5毫升)腐蚀速度的温度。表5例出了一系列浓度不同的化学溶液。这些溶液都是在化学生产中较常见的，同时也给出了不同钢种在这些溶液中腐蚀速度为0.1毫米/年时的临界温度。可以看出，临界温度随着合金含量的增

精彩文档

加而提高。在所有溶液中超级奥氏体不锈钢，如254 SMO和654 SMO的临界温度都是最高的，充分显示了其优异的耐均匀腐蚀性能。

表5还包括了两种常见的湿法工业磷酸，WPA 1和WPA 2其主要成分在表6中给出。

表5 在不同化学制品中导致0.1毫米/年的腐蚀速度的临界温度℃

表6 WPA 1和WPA 2的主要化学成分，重量百分比

精彩文档

超级奥氏体不锈钢性能

超级奥氏体不锈钢性能 1.1 化学成分与金相组织一些主要高合金奥氏体不锈钢的主要化学成分在表1中给出。其中AL－6X和254 SMO为典型的6钼超级奥氏体不锈钢，而654 SMO为典型的7钼超级奥氏体不锈钢。超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如chi和σ相。这些金属中间相常常会出现在板材的中心部位。但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。254 SMO 的金相组织没有任何其它金属中间相。该组织是经在1150～1200C温度下热处理之后得到的。在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。但是要尽量避免温度范围600～1000C，尤其是在焊接和热加工时。 1.2 机械性能奥氏体结构一般具有中等的强度和较高的可锻性。在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。其屈服强度比普通奥氏体不锈钢要高出50～100％。在室温和较高温度下氮对机械性能的影响分别在表2和表3有所显示。如表2和表3所示，在所有温度下机械强度均随氮含量的增加而提高。尽管强度增加了许多，但超级奥氏体不锈钢的延伸率仍然很高。甚至高于许多低合金钢的延伸率。这主要是由于其较高的含氮量和与之相关的另一个特点——高加工硬化率，见图2和图3。因此经冷加工成型的部件就可获得很高的强度。可利用这一特性的用途包括较深井中的管道及螺栓等。和普通奥氏体不锈钢一样，超级奥氏体不锈钢的低温性能也是很好的。超级奥氏体不锈钢的抗撞击及抗断裂能力是很高的，并且只有在低达－196℃时才会略有下降。 1.3 物理性能物理性能主要取决于奥氏体结构，同时也部分地取决于材料的化学成分。就是说超级奥氏体不锈钢较普通奥氏体不锈钢，如304或316型，在物理性能方面是没有很大区别的。表4列出不同合金的一些典型物理性能值。

304及430不锈钢的化学成分及力学性能

00Cr17Ni14Mo2不锈钢 (316L不锈钢 ) SUS316（L）- 00Cr17Ni14Mo2 添加了Mo(2～3%)达到优秀的耐孔蚀和耐腐蚀性，高温Creep强度优秀特性及实用用途：化学成分：（单位：wt%) 机械性能： SUS304不锈钢-0Cr18Ni9不锈钢材质性能及用途介绍作为AUSTENITE系的基本钢种耐腐蚀性、耐热性、低温强度、机械性能优秀，热处理后不发生硬化，几乎没有磁性特性及实用用途：

化学成分：（单位：wt%) 机械性能： SUS317L不锈钢-00Cr19Ni13Mo3不锈钢材质性能介绍化学成分：（单位：wt％）机械性能：

SUS 430不锈钢钢种介绍 1、概要含有17% Cr, 在高温以混合相(α+γ)形式存在，1000OC以下是α单相的BCC结构。广泛使用的铁素体系不锈钢。 2、特点 1）深冲性能优秀，类似于304钢； 2）对氧化性酸有很强的耐腐蚀性，对碱液及大部分有机酸和无机酸也有一定的耐腐蚀能力；耐应力腐蚀开裂能力强于304钢种； 3）热膨胀系数低于304钢种，耐氧化能力高，适合于耐热设备； 4）冷轧产品外观光亮度好，漂亮； 5)和304比较,价格便宜,作为304钢种的替代钢种。 2、适用范围主要用作在温和的大气中高抛光装饰用途，如燃气灶表面, 家电部件, 餐具, 建筑内装饰用，洗涤槽, 洗衣机内桶等。 6、热处理熔点：1425~15100C；退火：780~8500C。 7、使用状态 1）退火状态： NO.1，2D，2B，N0.4，HL，BA，Mirror,以及各种其他表面处理状态 8、使用注意事项 - 相对304，拉伸性能、焊接性能较差； - 由于是铁素体不锈钢，强度相对较低，加工硬化能力也低，选择使用时应该注意；

元素含量对奥氏体不锈钢性能的影响

元素含量对奥氏体不锈钢性能的影响奥氏体不锈钢含有较多的Cr、Ni、Mn、N等元素。与铁素体不锈钢和马氏体不锈钢相比，奥氏体不锈钢除了具有较高的耐腐蚀性外，还有许多优点。它具有很高的塑性，容易加工变形成各种型材，如薄板、管材等；加热时没有同素异构转变，即没有γ和α之间的相变，焊接性好；低温韧性好，一般情况下没有冷脆倾向；奥氏体不锈钢不具有磁性。由于奥氏体不锈钢的再结晶度比铁素体不锈钢的高，所以奥氏体不锈钢还可以用于550℃以上工作的热强钢。奥氏体不锈钢是应用最广的不锈钢，约占不锈钢总产量的2/3。由于奥氏体不锈钢具有优异的不锈钢酸性、抗氧化性、高温和低温力学性能、生物相容性等，所以在石油、化工、电力、交通、航天、航空、航海、能源以及轻工、纺织、医学、食品等工业上广泛应用。 1.高钼（Mo＞4%）奥氏体不锈钢高钼奥氏体不锈钢的典型代表是：00Cr18Ni16Mo5和00Cr18Ni16Mo5N。因为含钼量高，所以在耐还原性酸和耐局部腐蚀方面性能有很大提高，可用于更加苛刻的腐蚀环境中。含氮00Cr18Ni16Mo5N钢，由于氮的加入，奥氏体更加稳定，由于铁素体的生成，σ（χ）等脆性相的析出受到一定抑制。 00Cr20Ni25Mo4.5Cu由于此钢含有更高的Cr、Ni、Mo等元素，加之Mo与Cu的复合作用，使00Cr20Ni25Mo4.5Cu既在含Cl离子的水介质中耐点蚀、缝隙腐蚀和应力腐蚀的能力有显著提高，图1～图4系在不同温度H2SO4、H3P O4和含F-50%H3P O4中

耐全面腐蚀和在氯化物水介质中耐应力腐蚀的实验结果。可以看出00Cr20Ni25Mo4.5Cu 比18-12-2型不锈钢的耐蚀范围有所扩大。图1 00Cr20Ni25Mo4.5Cu 在H 2SO 4中的腐蚀图2 00Cr20Ni25Mo4.5Cu 在H 3PO 4 中的腐蚀(≤0.1mm/a) 图3 00Cr20Ni25Mo4.5Cu 在50℃含HF 的50%P 2O 5溶液中的腐蚀

不锈钢力学性能

不锈钢的物理性能不锈钢和碳钢的物理性能数据对比，碳钢的密度略高于铁素体和马氏体型不锈钢，而略低于奥氏体型不锈钢；电阻率按碳钢、铁素体型、马氏体型和奥氏体型不锈钢排序递增；线膨胀系数大小的排序也类似，奥氏体型不锈钢最高而碳钢最小；碳钢、铁素体型和马氏体型不锈钢有磁性，奥氏体型不锈钢无磁性，但其冷加工硬化生成成氏体相变时将会产生磁性，可用热处理方法来消除这种马氏体组织而恢复其无磁性。奥氏体型不锈钢与碳钢相比，具有下列特点：1）高的电阴率，约为碳钢的5倍。2）大的线膨胀系数，比碳钢大40％，并随着温度的升高，线膨胀系数的数值也相应地提高。3）低的热导率，约为碳钢的1/3。不锈钢的力学性不论不锈钢板还是耐热钢板，奥氏体型的钢板的综合性能最好，既有足够的强度，又有极好的塑性同时硬度也不高，这也是它们被广泛采用的原因之一。奥氏体型不锈钢同绝大多数的其它金属材料相似，其抗拉强度、屈服强度和硬度，随着温度的降低而提高；塑性则随着温度降低而减小。其抗拉强度在温度15~80°C范围内增长是较为均匀的。更重要的是：随着温度的降低，其冲击韧度减少缓慢，并不存在脆性转变温度。所以不锈钢在低温时能保持足够的塑性和韧性。不锈钢的耐热性能耐热性能是指高温下，既有抗氧化或耐气体介质腐蚀的性能即热稳定性，同时在高温时双有足够的强度即热强性。不锈钢国际标准标准标准标准名GB 中华人民共和国国家标准（国家技术监督局）KS 韩国工业标准协会规格Korean Standard AISI 美国钢铁协会规格America Iron and Steel Institute SAE 美国汽车技术者协会规格Society of Automative Engineers ASTM 美国材料试验协会规格American Society for Testing and Material AWS 美国焊接协会规格American Welding Society ASME 美国机械技术者协会规格American Society of Mechanical Engineers BS 英国标准规格British Standard DIN 德国标准规格Deutsch Industria Normen CAS 加拿大标准规格Canadian Standard Associatoin API 美国石油协会规格American Petroleum Association KR 韩国船舶协会规格Korean Resister of Shipping NK 日本省事协会规格Hihon Kanji Koki LR 英国船舶协会规格Llouds Register of Shipping AB 美国舰艇协会规格American Bureau of Shipping JIS 日本工业标准协会规格Japanese Standard 316和316L不锈钢316和317不锈钢（317不锈钢的性能见后）是含钼不锈钢种。317不锈钢中的钼含量略高明于316不锈钢.由于钢中钼，该钢种总的性能优于310和304不锈钢，高温条件下，当硫酸的浓度低于15％和高于85％时，316不锈钢具有广泛的用途。316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。耐腐蚀性：耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。耐热性：在1600度以下的间断使用和在1700度以下的连续使用中，316不锈钢具有好的耐氧化性能：在800-1575度的范围内，最好不要连续作用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。热处理：在1850-2050度的温度范围内进行退火，然后迅速退火，然后迅速冷却。316不锈钢不能过热处理进行硬化。焊接：316不锈钢具有良好的焊接性能。可采用所有标准的焊接方法进行焊接。焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。如果使用316L不锈钢，不需要进行焊后退火处理。典型用途：纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料。不锈钢加工及施工Drawing深加工：易产生磨擦热量所以使用耐压、耐热性高不锈钢种同时成型加工结束后应除掉表面附着的油。焊接：焊接之前应彻底除掉有害于焊接的锈、油、水份、油漆等，选定适合钢种的焊条。点焊时间距比碳钢点焊间距短，除掉焊渣时应使用不锈钢刷。焊完以后，为了防止局部腐蚀或强度下降，应对表面进行研磨处理或清洗。切断以及冲压：由于不锈钢比一般材料强度高，所以冲压以及剪切时需要更高的压力，而刀与刀间隙准确时才能不发生切变不良和加工硬化，最好采用等离子或激光切断，当不得不采用气割或电弧切断时，对热影响区进行研磨以及必要进行热处理。折弯加工：簿板可以折弯到180，但为了减少弯面的裂纹同半径大小最好2倍板厚的，厚板沿压延方向时给2倍板厚半径，与压延垂直方

254SMO奥氏体不锈钢

一、254SMO（S31254）简介： 254SMO是一种奥氏体不锈钢。由于它的高含钼量，故具有很高的耐点腐蚀和耐缝隙腐蚀性能。这种牌号的不锈钢是为用于诸如海水等含有卤化物的环境中而研制和开发的。 254SMO也具有良好的抗均匀腐蚀性。特别是在含卤化物的酸中，该钢要优于普通不锈钢。其C含<0.02%，因此叫纯奥氏体不锈钢（<0.01%又叫超级奥氏体不锈钢）二、254SMO（S31254）世界牌号对照：三、254SMO（S31254）化学成分：四、254SMO（S31254）性能： 254SMO(S31254，F44，1.4547)不锈钢是一种高耐腐蚀超级奥氏体不锈钢，针对卤化物和酸的环境而开发，广泛用于高浓度氯离子介质、海水等苛刻工况环境。 1.大量的现场实验和广泛的使用经验表明，甚至在略高的温度下，254SMO在海水中也具有很高的耐缝隙腐蚀的性能只有很少种类的不锈钢具有这种性能。 2. 254SMO在诸如纸业漂白生产所需的酸性溶液和氧化性卤化物溶液中的耐腐蚀能力可与耐腐蚀力强的镍基合金和钛合金相比美。

3.由于254SMO具有较高的含氮量，因此其机械强度比其他种类的奥氏体不锈钢要高。此外，254SMO还具有很高的延展性和冲击强度以及良好的可焊接性。 4. 254SMO的高含钼量能使其在退火时有较高的氧化速度，从而在酸洗后具有比普通不锈钢更粗糙的表面。但这对该钢的抗腐蚀性没有不利的影响。配套焊材：ERNiCrMo-3焊丝，ENiCrMo-3焊条五、254SMO（S31254）常用领域： 1.海洋：海域环境的海洋构造物，海水淡化，海水养殖，海水热交换等。 2.环保领域：火力发电的烟气脱硫装置，废水处理等。 3.能源领域：原子能发电，煤炭的综合利用，海潮发电等。 4.石油化工领域：炼油，化学化工设备等。 5.食品领域：制盐，酱油酿造等。 6.高浓度氯离子环境：造纸工业，各种漂白装置

奥氏体不锈钢层错能的理论研究

学号：1205101032 计算机在材料中的应用奥氏体不锈钢层错能的理论研究姓名：徐敏专业：材料科学与工程二〇-六年-月

摘要层错能是材料塑性变形中的重要本征参数，对材料的脆性-韧性转变有着重要影响。常温下材料最常见的两种塑性变形方式是位错滑移和孪生，位错的滑移和孪生导致了滑移带和孪晶的产生。虽然滑移带和孪晶引起晶格的畸变量较小，但是层错能的高低，尤其是本征层错能(γisf)和非稳定层错能(γus)，却影响着位错的形核、运动、束集、交滑移和分解。降低材料的层错能有利于进-步激发位错的滑移和孪生，从而改善材料的力学性能。 N和Ni是奥氏体不锈钢中主要的合金化元素，对不锈钢的组织、性能有着重要影响。尽管实验上己有不锈钢γisf的值，但是测量过程对实验设备要求很高，并且只能获得γisf，且实验测得的γisf偏差较大。而计算材料科学的发展刚好弥补了实验上的不足，目前已经成功应用于A1、Fe、Cu、Ni等材料的层错能的研究。本论文采用基于密度泛函理论的第-性原理，从原子层次上研究了Ni对奥氏体不锈钢层错能的影响。主要研究内容如下: （1）研究了Ni对奥氏体不锈钢稳定性的影响。结果表明Ni固溶后都能够提高奥氏体不锈钢的稳定性，Ni的占位对于奥氏体不锈钢的稳定性影响不明显。（2）从电子层次上探索了Ni对于奥氏体不锈钢的影响:Ni固溶于奥氏体不锈钢后改善了Fe和Cr原子周围的电荷分布，加强了Cr原子和Fe原子之间的成键能力（3）研究了Ni对奥氏体不锈钢γus、γisf的影响:Ni含量的增加，提高了位错滑移所需克服的势垒，增加了位错滑移的难度关键词:奥氏体不锈钢，层错能，镍，第-性原理

超级奥氏体254SMO、S31254不锈钢的耐腐蚀应用和四点优势

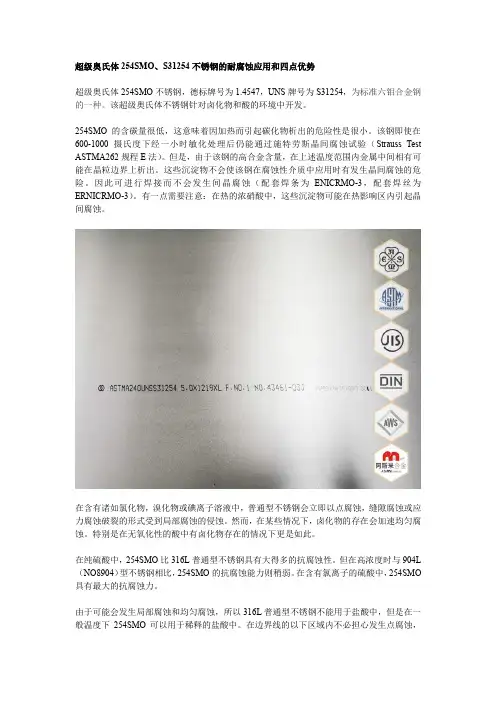

超级奥氏体254SMO、S31254不锈钢的耐腐蚀应用和四点优势超级奥氏体254SMO不锈钢，德标牌号为1.4547，UNS牌号为S31254，为标准六钼合金钢的一种。该超级奥氏体不锈钢针对卤化物和酸的环境中开发。 254SMO的含碳量很低，这意味着因加热而引起碳化物析出的危险性是很小。该钢即使在600-1000摄氏度下经一小时敏化处理后仍能通过施特劳斯晶间腐蚀试验（Strauss Test ASTMA262规程E法）。但是，由于该钢的高合金含量，在上述温度范围内金属中间相有可能在晶粒边界上析出。这些沉淀物不会使该钢在腐蚀性介质中应用时有发生晶间腐蚀的危险。因此可进行焊接而不会发生间晶腐蚀（配套焊条为ENICRMO-3，配套焊丝为ERNICRMO-3）。有一点需要注意：在热的浓硝酸中，这些沉淀物可能在热影响区内引起晶间腐蚀。在含有诸如氯化物，溴化物或碘离子溶液中，普通型不锈钢会立即以点腐蚀，缝隙腐蚀或应力腐蚀破裂的形式受到局部腐蚀的侵蚀。然而，在某些情况下，卤化物的存在会加速均匀腐蚀。特别是在无氧化性的酸中有卤化物存在的情况下更是如此。在纯硫酸中，254SMO比316L普通型不锈钢具有大得多的抗腐蚀性。但在高浓度时与904L （NO8904）型不锈钢相比，254SMO的抗腐蚀能力则稍弱。在含有氯离子的硫酸中，254SMO 具有最大的抗腐蚀力。由于可能会发生局部腐蚀和均匀腐蚀，所以316L普通型不锈钢不能用于盐酸中，但是在一般温度下254SMO可以用于稀释的盐酸中。在边界线的以下区域内不必担心发生点腐蚀，

但必须设法避免缝隙腐蚀的存在。在氟硅酸中（H2SiF4）和氢氟酸（HF）中，普通的不锈钢的耐腐蚀范围是很有限的，而254SMO 则能在相当宽的浓度和温度的范围内应用。总结一下，254SMO主要优势有四点：在海水、充气、存在缝隙、低速冲刷条件下，有良好的抗点蚀性能（PREN≥43）和较好的抗应力腐蚀性能，是Ni基合金和钛合金部分领域的代用材料；其次在耐高温或者耐腐蚀的性能上，具有更加优秀的耐高温或者耐腐蚀性能；有较高的含氮量，因此其机械强度比其他种类的奥氏体不锈钢要高，耐磨性高于普通材料；镍含量较低，故性价比相对较高；此外，254SMO还具有很高的延展性和冲击强度，以及良好的可焊接性。

AL-6XN等超级奥氏体不锈钢性能

254SMO、AL－6XN等超级奥氏体不锈钢性能 1.1 化学成分与金相组织一些主要高合金奥氏体不锈钢的主要化学成分在表1中给出。其中AL－6XN 和254 SMO为典型的6钼超级奥氏体不锈钢，而654 SMO为典型的7钼超级奥氏体不锈钢。超级奥氏体不锈钢的基本金相组织为典型的，百分之百的奥氏体。但由于铬和钼的含量均较高，很有可能会出现些金属中间相，如chi和σ相。这些金属中间相常常会出现在板材的中心部位。但是如果热处理正确，就会避免这些金属中间相的生成，从而得到近百分之百的奥氏体。254 SMO 的金相组织没有任何其它金属中间相。该组织是经在1150～12000C温度下热处理之后得到的。在使用过程中，如果出现了少量的金属中间相，它们也不会对机械性能和表面的耐腐蚀性能有很大的影响。但是要尽量避免温度范围600～10000C，尤其是在焊接和热加工时。 1.2 机械性能奥氏体结构一般具有中等的强度和较高的可锻性。在加入一定量的氮之后，除提高了防腐能力外，在保持奥氏体不锈钢可锻性和韧性的同时，高氮超级奥氏体不锈钢还具有很高的机械强度。其屈服强度比普通奥氏体不锈钢要高出50～100％。在室温和较高温度下氮对机械性能的影响分别在表2和表3有所显示。

如表2和表3所示，在所有温度下机械强度均随氮含量的增加而提高。尽管强度增加了许多，但超级奥氏体不锈钢的延伸率仍然很高。甚至高于许多低合金钢的延伸率。这主要是由于其较高的含氮量和与之相关的另一个特点——高加工硬化率，见图2和图3。因此经冷加工成型的部件就可获得很高的强度。可利用这一特性的用途包括较深井中的管道及螺栓等。和普通奥氏体不锈钢一样，超级奥氏体不锈钢的低温性能也是很好的。超级奥氏体不锈钢的抗撞击及抗断裂能力是很高的，并且只有在低达－196℃时才会略有下降。 1.3 物理性能物理性能主要取决于奥氏体结构，同时也部分地取决于材料的化学成分。就是说超级奥氏体不锈钢较普通奥氏体不锈钢，如304或316型，在物理性能方面是没有很大区别的。表4列出不同合金的一些典型物理性能值。在结合部位上可能会出现一些变形。虽然镍基合金的热膨胀度一般较低，但其较差的导热性正好将其这一优点抵消。这些物理性能在设计用不锈钢制作部件或不锈钢与其它合金连接时，具有很重要的意义。 2 超级奥氏体不锈钢的耐腐蚀性能在很大程度上，奥氏体不锈钢的发展是为了满足各种环境中对防腐性能的要求。许多合金曾是被设计用于一种特定环境的，随后其应用范围发展得越来越广泛。因此，对超级奥氏体不锈钢的选用，其耐腐蚀性能是一个很重要的依据。这里主要介绍均匀腐蚀、点蚀、缝隙腐蚀和应力腐蚀破裂。 3.1 均匀腐蚀提高不锈钢稳定性的最重要合金元素为铬和钼。超级奥氏体不锈钢中这些成分的含量均较高，因此在各种溶液中都显出很好的耐腐蚀性。在有些环境中，硅、铜和钨等元素的添加可进一步提高材料的耐腐蚀性。图1所示是一些奥氏体不锈钢在纯硫酸中的等腐蚀速度曲线图。可以看出，合金含量较高的不锈钢，如904L，254 SMO和654 SMO等，在较大浓度和温度范围内比普通型奥氏体不锈钢，如304和316等，具有更好的耐腐蚀性。该图同时也显示了高硅不锈钢SX具有非常强的，抵抗浓硫酸的能力。

254SMO、S31254

（上海商虎有色金属有限公司）技术顾问：潘工电话：□1□5□8□0□1□8□5□9□9□1□4 产品编号：003 产品名称：超级奥氏体不锈钢 254SM0(中国牌号F44) 产品特性：是一种耐蚀性超级奥氏体不锈钢，针对卤化物和酸的环境中开发，广泛用于高浓度氯离子介质，海水等苛刻工况环境。产品应用： 1. 石油、石化设备，如石化设备中的波纹管。 2. 纸浆、造纸漂白设备，如纸浆蒸煮器、漂白设备、过滤洗涤器用的桶缸和压辊等。 3. 发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系统等。 4. 海上系统或海水处理，如电厂中用海水冷却的薄壁冷凝管道、海水淡化处理设备、即使在海水可能不流动的设备中也可以应用。 5. 脱盐工业，如制盐或除盐设备。 6. 热交换器，尤其在有氯离子工作环境中的热交换器。 254SMO 的耐腐蚀性：254SMO的含碳量很低，这意味着因加热而引起碳化物析出的危险性是很小的。该钢即使在600-1000摄氏度下经一小时敏化处理后仍能通过施特劳斯晶间腐蚀试验（Strauss Test ASTMA262规程E）。但是，由于该钢的高合金含量。在上述温度范围内金属中间相有可能在晶粒边界上析出。这些沉淀物不会使该钢在腐蚀性介质中应用时有发生晶间腐蚀的危险。因此可进行焊接而不会发生间晶腐蚀。但是在热的浓硝酸中，这些沉淀物可能在热影响区内引起晶间腐蚀。在含有诸如氯化物，溴化物或碘离子溶液中普通型不锈钢会立即以点腐蚀，缝隙腐蚀或应力腐蚀破裂的形式受到局部腐蚀的侵蚀。然而，在某些情况下，卤化物的存在会加速均匀腐蚀。特别是在无氧化性的酸中有卤化物存在的情况下更是如此。在纯硫酸中，254SMO比316普通型不锈钢具有大得多的抗腐蚀性。但在高浓度时与904L（NO8904）型不锈钢相比，254SMO的抗腐蚀能力则稍弱。在含有氯离子的硫酸中，254SMO具有最大的抗腐蚀力。由于可能会发生局部腐蚀和均匀腐蚀，所以316普通型不锈钢不能用于盐酸中，但是在一般温度下254SMO可以用于稀释的盐酸中。在边界线的以下区域内不必担心发生点腐蚀。但必须设法避免缝隙的存在。在氟硅酸中（H2SiF4）和氢氟酸（HF）中，普通的不锈钢的耐腐蚀范围是很有限的，而254SMO则能在相当宽的浓度和温度的范围内应用。 254SMO 的金相结构：254SMO为面心立方晶格结构。为了获得奥氏体组织结构，254SMO 一般是在1150-1200摄氏度的温度下退火的。在某些情况下，材料中心可能有金属中间相（χ相和α相）的痕迹。但在一般情况下，它们对冲击强度和抗腐蚀能力都没有不良影响。当放置在600-1000摄氏度的范围内时，这些相可能在晶粒边界上析出。

双相不锈钢奥氏体铁素体不锈钢之比较

双相不锈钢奥氏体铁素体不锈钢之比较所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。与奥氏体不锈钢相比，双相不锈钢的优势如下：（1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。（2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。（3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。．（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。（5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合

与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。（6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。与奥氏体不锈钢相比，双相不锈钢的弱势如下：（1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。（2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。（3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。与铁素体不锈钢相比，双相不锈钢的优势如下：（1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。（2）除耐应力腐蚀性能外，其他耐局部腐蚀性能都优于铁素体不锈钢。（3）冷加工工艺性能和冷成型性能远优于铁素体不锈钢。（4）焊接性能也远优于铁素体不锈钢，一般焊前不需预热，焊后不需热处理。（5）应用范围较铁素体不锈钢宽。与铁素体不锈钢相比，双相不锈钢的弱势如下：合金元素含量高，价格相对高，一般铁素体不含镍。

SUS304不锈钢高温力学性能的物理模拟

304 不锈钢高温力学性能的物理模拟关小霞田建军杨健指导教师：杨庆祥胡宏彦博士燕山大学材料科学与工程学院摘要：采用Gleeble-3500热模拟试验机对304 不锈钢的高温力学性能进行了物理模拟。对模拟结果中应力-应变曲线进行分析，并结合断口附近组织形貌的观察，得出结论：金属的极限应力随温度升高呈下降趋势；在δ-Fe向γ-Fe转变的某一温度，金属塑性急剧下降；对断口附近金相组织及SEM分析，推测晶界处可能存在着元素偏聚或析出相现象。关键词：304不锈钢；力学性能；物理模拟 1.前言：双辊铸轧不锈钢薄带技术是目前冶金及材料领域的前沿技术之一[1]，是直接用钢水制成2-5mm厚薄带的工艺过程。该技术可以大大简化薄带钢的生产流程，降低生产成本，并形成低偏析、超细化的凝固组织，从而使带材具有良好的性能，被公认为钢铁工业的革命性技术[2、3]。但是，不锈钢经铸轧后，薄带表面会形成宏观的裂纹，从而降低不锈钢薄带的力学性能，影响其质量[4-6]。国内外在双辊铸轧不锈钢薄带技术上已经开展了一些研究工作。文献[7]对比了铸轧铁素体和奥氏体不锈钢薄带；文献[8、9]对铸轧304不锈钢薄带过程中高温铁素体的溶解动力学进行了研究；文献[10]对不锈钢薄带铸轧过程中凝固热参数和组织进行了研究；文献[11-14]对不锈钢薄带铸轧过程中的流场和温度场进行了数值模拟；文献[15]对铸轧304不锈钢薄带的力学性能进行了研究。文献[16]对304不锈钢在加热过程中的高温铁素体形核与长大和夹杂物在固－液界面的聚集进行了原位观察；文献[17]对薄带铸轧溶池液面进行了物理模拟；文献[18]对铸轧不锈钢薄带过程的凝固组织、流场、温度场及热应力场进行了数值模拟。但是，缺少对铸轧不锈钢薄带表面与内部裂纹的生成机理、演变规律以及预防措施方面的研究。在高温性能物理模拟方面，国内外也有不少研究。文献[19]应用THERMECMASTOR-Z热加工模拟机对奥氏体不锈钢的高温热变形进行了模拟试验；文献[20]利用Gleeble-1500试验机对铸态奥氏体不锈钢在1000-1200℃温度区间进行了热压缩试验；文献[21]从位错理论角度出发，对高钼不锈钢热加工特征与综合流变应力模型进行了研究。但是，对铸轧不锈钢薄带高温力学性能的物理模拟方面的研究却极少。

254不锈钢

一、254SMo(S31254，F44，1.4547)超级奥氏体不锈钢概述： 254SMO（S31254，F44，1.4547）是一种超级奥氏体不锈钢。由于它的高含钼量，故具有极高的耐点腐蚀和耐缝隙腐蚀性能。这种牌号的不锈钢是为用于诸如海水等含有卤化物的环境中而研制和开发的。254SMO也具有良好的抗均匀腐蚀性。特别是在含卤化物的酸中，该钢要优于普通不锈钢。其C含<0.03%，因此叫纯奥氏体不锈钢（<0.01%又叫超级奥氏体不锈钢）。超级不锈钢是一种特种不锈钢，首先在化学成分上与普通不锈钢不同，是指含高镍，高铬，高钼的一种高合金不锈钢。其中比较著名的是含6%Mo的254SMo，这类钢具有非常好的耐局部腐蚀性能，在海水、充气、存在缝隙、低速冲刷条件下，有良好的抗点蚀性能（PI≥40）和较好的抗应力腐蚀性能，是Ni基合金和钛合金的代用材料。其次在耐高温或者耐腐蚀的性能上，具有更加优秀的耐高温或者耐腐蚀性能，是304不锈钢不可取代的。另外，从不锈钢的分类上，特殊不锈钢的金相组织是一种稳定的奥氏体金相组织。由于254SMO（S31254，F44，1.4547）这种特种不锈钢是一种高合金的材料，所以在制造工艺上相当复杂，一般人们只能依靠传统工艺来制造这种特种不锈钢，如灌注，锻造，压延，也可以通过中心打孔，冷轧或冷拔来制作无缝钢管。二、254SMo(S31254，F44，1.4547)超级奥氏体不锈钢物理性能： 1、254SMO(S31254，F44，1.4547)不锈钢密度：8.24g/cm3，； 2、254SMO(S31254，F44，1.4547)不锈钢熔点：1320-1390 ℃； 3、254SMO(S31254，F44，1.4547)不锈钢磁性：无。三、254SMo(S31254，F44，1.4547)超级奥氏体不锈钢机械性能： 1、机械性能：抗拉强度：σb≥650Mpa； 2、屈服强度σb≥310Mpa； 3、延伸率：δ≥40%； 4、硬度：182-223（HB）。四、254SMo(S31254，F44，1.4547)超级奥氏体不锈钢耐腐蚀性： 254SMO(S31254，F44，1.4547)不锈钢是一种高耐腐蚀超级奥氏体不锈钢，针对卤化物和酸的环境而开发，广泛用于高浓度氯离子介质、海水等苛刻工况环境。在酸性介质的各种工业场合，特别是在含卤化物的酸中，254SMO要远远优于其它不锈钢，某些情况下可以和哈氏合金以及钛相媲美。较低的含碳量和高钼含量，使其具有较好的耐点腐蚀和耐缝隙腐蚀性能、优秀的耐晶间腐蚀能力，是一种高性价比不锈钢，在国内外化工、脱硫环保等领域广泛使用。五、254SMo(S31254，F44，1.4547) 超级奥氏体不锈钢配套焊材：焊丝：ERNiCrMo-3，焊条：ENiCrMo-3。

奥氏体不锈钢的力学性能及工艺性能

奥氏体不锈钢的力学性能不论不锈钢板还是耐热钢板，奥氏体型的钢板的综合性能最好，既有足够的强度，又有极好的塑性同时硬度也不高，这也是它们被广泛采用的原因之一。奥氏体型不锈钢同绝大多数的其它金属材料相似，其抗拉强度、屈服强度和硬度，随着温度的降低而提高；塑性则随着温度降低而减小。其抗拉强度在温度 15~80℃范围内增长是较为均匀的。更重要的是：随着温度的降低，其冲击韧度减少缓慢，并不存在脆性转变温度。所以不锈钢在低温时能保持足够的塑性和韧性。奥氏体不锈钢的工艺性能 1. 焊接性能奥氏体不锈钢与其它各类不锈钢相比,有着较好的焊接性能,对氢脆也不敏感,可用各种焊接方法顺利地对工件进行焊接或补焊。工件在焊前无需预热,若无特殊要求,焊后也可不进行热处理。奥氏体不锈钢在焊接工艺上应注意焊缝金属的热裂纹。在焊接热影响区的晶界上析出铬的碳化物以及焊接残余应力。对于热裂纹,可采用含适量铁素体的不锈钢焊条焊接,能取得良好的效果。对于要接触易产生局部腐蚀的介质的工件,焊后应尽可能地进行热处理,以防发生晶间腐蚀、应力腐蚀开裂和其它局部腐蚀。 2. 铸造性能奥氏体不锈钢的铸造性能比马氏体和铁素体不锈钢好。这类钢中的1828 型钢的铸造收缩率一般为2 %～2. 5 %;18212Mo 型钢的铸造收缩率一般约为2.8 %左右。在这类钢中,含钛的奥氏体不锈钢,其铸造性能比不含钛者要差,易使铸件产生夹杂,冷隔等铸造缺陷。含氮的奥氏体不锈钢(如 ZGCr18Mn8Ni4N)铸造时气孔敏感性较大,在冶炼、铸造工艺上都必须采取防护措施,严格烘烤炉料,采用干型,并严格控制出钢温度和浇注温度等。合金元素(如铬、镍、钼、铜等)含量高的奥氏体不锈钢(如 ZG1Cr24Ni20Mo2Cu3)在铸造时,铸件(特别是形状较复杂的厚大铸件,以及长管

不锈钢的力学性能

不锈钢的力学性能材料的力学性能是指材料在不同环境（温度、介质、湿度）下，承受各种外加载荷（拉伸、压缩、弯曲、扭转、冲击、交变应力等）时所表现出的力学特征。一、强度（抗拉强度、屈服强度）不锈钢的强度由各种因素来确定，但最重要的和最基本的因素是其中添加的不同化学元素，主要是金属元素。不同类型的不锈钢由于其化学成分的差异，就有不同的强度特性。（1）马氏体型不锈钢马氏体型不锈钢与普通合金钢一样具有通过淬火实现硬化的特性，因此可通过选择牌号及热处理条件来得到较大范围的不同的力学性能。马氏体型不锈钢从大的方面来区分，属于铁—铬—碳系不锈钢.进而可分为马氏体铬系不锈钢和马氏体铬镍系不锈钢。在马氏体铬系不锈钢中添加铬、碳和钼等元素时强度的变化趋势和在马氏体铬镍系不锈钢中添加镍的强度特性如下所述。马氏体铬系不锈钢在淬火—回火条件下，增加铬的含量可使铁素体含量增加，因而会降低硬度和抗拉强度。低碳马氏体铬不锈钢在退火条件下，当铬含量增加时硬度有所提高，而延伸率略有下降。在铬含量一定的条件下，碳含量的增加使钢在淬火后的硬度也随之增加，而塑性降低。添加钼的主要目的是提高钢的强度、硬度及二次硬化效果。在进行低温淬火后，钼的添加效果十分明显。含量通常少于1%。在马氏体铬镍系不锈钢中，含一定量的镍可降低钢中的δ铁素体含量，使钢得到最大硬度值。马氏体型不锈钢的化学成分特征是，在0.1%----1.0%C，12%---27%Cr的不同成分组合基础上添加钼、钨、钒和铌等元素。由于组织结构为体心立方结构，因而在高温下强度急剧下降。而在600℃以下，高温强度在各类不锈钢中最高，蠕变强度也最高。（2）铁素体型不锈钢据研究结果，当铬含量小于25%时铁素体组织会抑制马氏体组织的形成，因而随铬含量的增加其强度下降；高于25%时由于合金的固溶强化作用，强度略有

254SMO钢焊接方案

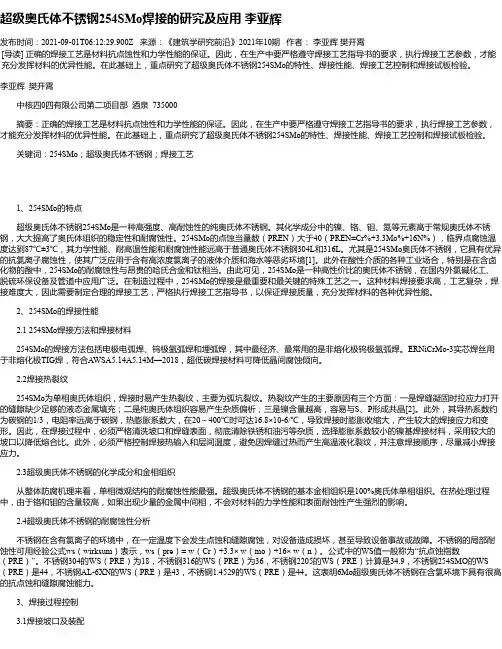

254SMO钢焊接方案 1 前言 254SMO钢是瑞典阿维斯塔谢菲尔得公司为用于海水等含有卤化物介质环境中而研制开发的具有极优良耐蚀性的新型高合金奥氏体不锈钢。按我国的不锈钢编号原则为00CrNi18Mo6CuN。该钢用于制造规格为φ2800mm×8mm/φ2200mm×6mm×30839mm的常压精馏塔。 2 254SMO钢的特性 254SMO钢是一种超低碳、高镉、高钼纯奥氏体不锈钢，其含碳量仅为0.01%，含有氮，具有优异的耐腐蚀、耐缝隙腐蚀和耐晶间腐蚀的性能和很强的抗应力腐蚀能力。铜的添加还改善了它在某些酸中的耐腐蚀性。这中钢在海水中、在含有卤离子诸如氯化物、溴化物和氟化物的溶液中，在硫酸、硝酸、稀盐酸、醋酸和硅酸、氢氟酸等介质中都有良好的耐腐蚀性，常用于油化工容器和管道，与海水接触的设备和造纸、医药、冶金及电站某些系统的设备或部件。 254SMO钢还是一种高强度高韧性的奥氏体不锈钢，比316L钢的强度高约50%。其化学成分和力学性能分别见表1和表2。 3 254SMO钢的焊接特点 254SMO钢用于强腐蚀性环境中，要求焊接接头在力学性能和耐蚀性方面要优于或相同于母材，其焊接特点是：（1）焊前对坡口的清理要求严格，因为任何杂质、污物进入熔池都将降

低焊缝的耐蚀性。（2）焊接过程中避免使材料与钢、黄铜、锌发生接触，以免铜、锌掺入钢的晶粒边界引起裂纹。（3）宜于选择较低的焊接热输入。热输入量不得超过15kg/cm。（4）控制层间温度不高于100℃，接触腐蚀介质的一面最后焊接。（5）焊后采取缓冷措施，以防止弧坑裂纹。（6）为获得最佳耐腐蚀能力，焊后应对焊件做酸洗钝化处理。 4 254SMO钢的焊接 4.1 焊接方法根据材料特点及板厚选用TIG焊接方法，手工操作。电源极性为直流正接。保护气体采用100%Ar，纯度为99.99%。 4.2 焊丝选择焊丝选择瑞典Avesta公司生产P12焊丝，规格2.4mm。该焊丝符合美国AWS A5.14和ASMESFA5.？的ERNiCrMo-3。P12焊丝的化学成分如表3所示。 4.3 坡口形状和尺寸由于采用TIG焊接方法，为了使坡口两侧熔合良好及便于操作，采用V形坡口且坡口角度较大。用刨边机加工，其尺寸如图1所示。

常见奥氏体不锈钢材质特性

1Cr18Ni9（AISI302） 1Cr18Ni9是一种历史最悠久的奥氏体不锈钢，钢的塑性、韧性、热冷加工性能良好，可生产板、管、始、带、棒材、锻件等各类冶金产品，它不能通过热处理手段进行强化，可通过冷变形获得较高的强度。在固溶状态下，在氧化性酸、大气、水、蒸汽等介质中具有良好的耐蚀性。钢的耐晶间腐蚀性能不佳，经650敏化处理或在中温长期保温后，此钢具有晶间腐蚀倾向，若要消除这种倾向，必须经过固溶处理，否则，仅能改用稳定化型或超低碳钢种。此外，lCr18Ni9的无磁性能及低温性能较好。因此，lCrl8Ni9钢主要应用于对耐蚀性和强度要求不高的结构件和焊接件，亦可用于无磁部件和低温装置的部件。在具有晶间腐蚀的环境中，不宜以焊接状态使用。（1）化学成份 lCrl8Ni9钢的化学成份列于表13.7-53。为了比较也列入了ASTM标准中所规定的化学成份。（2）室温力学性能 1Cr18Ni9钢的室温力学性能见表13.7-54。钢的压缩强度见表13.7-55。高温时效对1Cr18Ni9钢室温瞬时力学性能的影响见表13.7-56。

（3）冷作硬化特性冷加工变形后，1Cr18Ni9的强度可显著提高，但硬化效果不如lCr17Ni7。钢的冷加工强化效果见图13.7-296，美国ASTM标准规定的经硬化后的力学性能，冷变形温度对1Cr18Ni9钢室温力学性能的影响见图13.7－297，经短时时效后的冷变形1Cr18Ni9钢的室温力学性能。（4）耐蚀性能： 1）均匀腐蚀固溶处理状态的1Cr18Ni9钢的耐均匀腐蚀性能。 2）晶间腐蚀1Cr18Ni9耐晶间腐蚀性能不良，敏化态不能通过晶间腐蚀检验，固溶态可通过晶间腐蚀检验。因此，在焊接状态在产生晶间腐蚀的介质中不宜采用。 3）辐照性能1Cr18Ni9经中子辐照后抗拉强度明显提高。（5）工艺性能： 1)热加工性能1Cr18Ni9热加工性能良好，适宜的热加工温度范围为1160-1200℃，终加工温度应大于850℃。 2)冷加工性能固溶状态1Cr18Ni9具有良好的冷加工性能，可顺利进行冷轧，冷拔操作加工。钢的冷成形性能良好，可进行冷冲压和冷弯等冷成形作业，钢的极限拉深系数约为2.06，工作拉深系数为1.80~1.90。 3)热处理钢的固溶热处理温度为1100～1150℃，冷加工中间热处理温度为850~970℃，冷却方式为水冷，对于截面尺寸较小的材料亦可空冷。 4)焊接性能钢的焊接性能良好，可采用各种方法焊接，手工电弧焊可采用奥102，奥107焊条，焊后可通过L 法晶间腐蚀检验。采用奥132和奥137 焊条焊接且经敏化处理后亦可通过L法晶间腐蚀检验。为确保钢的耐晶间腐蚀性能，焊后应进行固溶处理，若不能进行固溶，宜选用抗敏化性能优异的钢种。（6）应用： 1Cr18Ni9主要用于制造中等温度下耐腐蚀而强度要求不高的部件以及低温应用。在要求耐蚀及无磁的环境中，该钢可以制造各相应部件和设备，如弹簧、管道、紧固件、容器、管道、换热器等。

双相不锈钢、奥氏体、铁素体不锈钢之比较

双相不锈钢、奥氏体、铁素体不锈钢之比较所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。与奥氏体不锈钢相比，双相不锈钢的优势如下：（1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。（2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。（3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。（5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。（6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。与奥氏体不锈钢相比，双相不锈钢的弱势如下：（1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。（2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。（3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。与铁素体不锈钢相比，双相不锈钢的优势如下：（1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。（2）除耐应力腐蚀性能外，其他耐局部腐蚀性能都优于铁素体不锈钢。（3）冷加工工艺性能和冷成型性能远优于铁素体不锈钢。

奥氏体不锈钢最基本的特征

奥氏体不锈钢最基本的特征不锈钢通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成。这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含水量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。不锈钢的分类方法很多。按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等，按耐蚀类型分可分为耐点蚀不锈钢、耐应力腐蚀不锈钢、耐晶间腐蚀不锈钢等；按功能特点分类又可分为无磁不锈钢、易切削不锈钢、低温不锈钢、高强度不锈钢等等。由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的应用。奥氏体不锈钢在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni8%~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni 钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。如加入S，Ca，Se，Te等元素，则具有良好的易切削性。此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳
