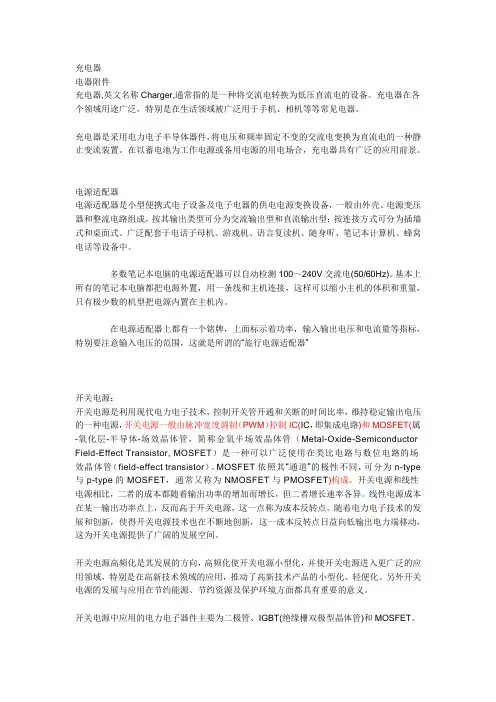

驱动电源和开关电源的区别

概括地说,LED驱动也是开关电源的一种,只是它有几点特殊性,也是这类开关电源的共性,所以习惯上把它分类称为LED驱动了.这几点特殊性是:

1、它的电压输出是3.2的倍数,就是说电压输出的形式为3.2V、6.4V.9.6V、12.8V.....,但最多一般不超过25.6V,因为超过这个数后,在开启LED的时候,会因产品的一至性不好而发生瞬间烧掉最后导通的那只LED的可能性.而这个电压也不是恒定的,而是随负载的变化而变化,以达到恒流的目的.

2、它的输出电流是恒定的,理想的电路是无论LED的特性曲线怎么变化,驱动电源的电流保持不变.但限于元件精度,还是会有少量的变化的,而这个变化也是判

断驱动电路是否优秀的重要参数,LED的导通与电压的函数是一个非线性的“三段”关系,所以保持恒流非常重要.

3、它的启动是软启动.由于LED的一致性非常差,并且在导通时内部PN结的活性发生瞬间变化,所以LED的驱动一般设计为软启动,来避开这个缺陷.

4、它的电路要求最简单,因为很多时候,要求电路装在一个很小的空间里,以配合LED照明的方便性,所以电路应尽可能的简单,这样也能节约成本、减少能耗.

5、它一般不要求隔离,因为很多产品是类似于普通照明灯一样的结构,安全方面可与照明灯相仿就是,但这第5条是一个“选读项”,大家在了解的时候不要有误解,因为有的驱动还是需要隔离的,这个特点只适用于我们目前流行的电路,而不一定适合以后的电路发展需要.

综上所述,可以认为:软启动、恒流、阶跃电压、电路简单是它的特点.

这里再指出一点:很从人偏面的强调恒流,但却闭口不提电压,是不对的,因为恒流的概念与电压无关,比如一个电源,如果仅仅是30V输出的恒流,那么当你开路的时候,它的电压就是30V了,这时你如果接上LED,那么这个直接用PN结工作的元件,会在最精确电路的反应之前烧掉的,

因为任何电路都需要有反应时间,而电路里的工作器件就是半导体,众之的PN结在电源给出取样信号后才能反应过来,而LED的PN结直接就开始工作了,所以它的“反应”比电路中“众多的PN结配合”来得快,提前烧掉!当然也有特殊场合下用这种驱动的,但这种LED的驱动不允许输出端开路的,

准确的说是“不允许输出端开路后再接上LED”.所以在恒流的同时,我们要加上电压概念才行,何况这样更有利于理解LED的导通函数曲线

几种基本类型的开关电源

顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。

开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。另外，开关电源输出电压也有三种工作方式：直接输出

电压方式、平均值输出电压方式、幅值输出电压方式。同样，前一种工作方式多用于DC/AC 逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。

根据开关器件在电路中连接的方式，目前比较广泛使用的开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。其中，变压器式开关电源（后面简称变压器开关电源）还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。

下面我们先对串联式、并联式、变压器式等三种最基本的开关电源工作原理进行简单介绍，其它种类的开关电源也将逐步进行详细分析。

串联式开关电源

串联式开关电源的工作原理

图1-1-a是串联式开关电源的最简单工作原理图，图1-1-a中Ui是开关电源的工作电压，即：直流输入电压；K是控制开关，R是负载。当控制开关K接通的时候，开关电源就向负载R输出一个脉冲宽度为Ton，幅度为Ui的脉冲电压Up；当控制开关K关断的时候，又相当于开关电源向负载R输出一个脉冲宽度为Toff，幅度为0的脉冲电压。这样，控制开关K 不停地“接通”和“关断”，在负载两端就可以得到一个脉冲调制的输出电压uo 。

图1-1-b是串联式开关电源输出电压的波形，由图中看出，控制开关K输出电压uo是一个脉冲调制方波，脉冲幅度Up等于输入电压Ui，脉冲宽度等于控制开关K的接通时间Ton，由此可求得串联式开关电源输出电压uo的平均值Ua为：

式中Ton为控制开关K接通的时间，T为控制开关K的工作周期。改变控制开关K接通时间Ton与关断时间Toff的比例，就可以改变输出电压uo的平均值Ua 。一般人们都把称为占空比（Duty），用D来表示，即：

串联式开关电源输出电压uo的幅值Up等于输入电压Ui，其输出电压uo的平均值Ua总是小于输入电压Ui，因此，串联式开关电源一般都是以平均值Ua为变量输出电压。所以，串联式开关电源属于降压型开关电源。

串联式开关电源也有人称它为斩波器，由于它工作原理简单，工作效率很高，因此其在输出功率控制方面应用很广。例如，电动摩托车速度控制器以及灯光亮度控制器等，都是属于串联式开关电源的应用。如果串联式开关电源只单纯用于功率输出控制，电压输出可以不用接整流滤波电路，而直接给负载提供功率输出；但如果用于稳压输出，则必须要经过整流滤波。

串联式开关电源的缺点是输入与输出共用一个地，因此，容易产生EMI干扰和底板带电，当输入电压为市电整流输出电压的时候，容易引起触电，对人身不安全。

串联式开关电源输出电压滤波电路

大多数开关电源输出都是直流电压，因此，一般开关电源的输出电路都带有整流滤波电路。图1-2是带有整流滤波功能的串联式开关电源工作原理图。

开关电源设计的一般注意事项

开关电源设计的一般注意事项 1、布局：【1】脉冲电压连线尽可能短；【2】其中输入开关管到变压器连线，输出变压器到整流管连接线.脉冲电流环路尽可能小；【3】如输入滤波电容正到变压器到开关管返回电容负.输出部分变压器出端到整流管到输出电感到输出电容返回变压器；【4】电路中X电容要尽量接近开关电源输入端；【6】输入线应避免与其他电路平行，应避开。Y电容应放置在机壳接地端子或FG连接端；【7】共摸电感应与变压器保持一定距离，以避免磁偶合，如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大；【8】输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标；【9】两只小容量电容并联效果应优于用一只大容量电容. 发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口；【10】控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路；【11】开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率MOSFET高直流阻抗电压驱动特性有关；【12】关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿。 3、线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理的布线密度及有一个较经济的成本。

单端正激式开关电源主电路的设计

单端正激式开关电源主电路的设计 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

摘要：电源是各种电子设备不可或缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠工作。目前，开关电源因具有体积小、重量轻、效率高、发热量低、性能稳定等优点而逐渐取代传统技术制造的相控稳压电源，并广泛应用于电子设备中。本设计的单端正激式开关电源是一种间接直流变流技术，本设计以正激电路为主体，采用以TOPSwitch系列开关电源集成芯片TOP244Y为核心的脉宽调制电路实现交-直-交-直变流，输出稳压稳频的直流电。关键词开关电源；正激电路；变压器；脉宽调制； ABSTRACT Power is an indispensable part of electronic equipment, its performance directly related to electronic equipment technical indicators and safe work can. At present, switching power supply for has the advantages of small size, light weight, high efficiency, low calorific value and stable performance advantages and replace traditional technology of phased manostat, and widely used in electronic equipment. The design of the single straight separate-excited switching power supply is a kind of indirect dc converter technology, this design was adopted for the main circuit, induced by TOPSwitch series of switch power integration chip TOP244Y as the core of the pulse width modulation circuit implementation delivered straight into - - - the voltage output variable flow straight, dc frequency stability. KEY WORDS Switching power supply；Is induced circuit；Transformer；Pulse width modulation

基于SG3525的半桥式开关电源变换器

. . 摘要电力电子及开关电源技术因应用需求不断向前发展，新技术的出现又会使许多应用产品更新换代，还会开拓更多更新的应用领域。要求电子元件体积更小，耗能更低。开关电源作为电子设备中不可或缺的组成部分也在不断的改进，高频化、高效率、高可靠、低耗、低噪声、抗干扰和模块化等，成了开关电源的发展方向，这也标志着这些技术将不断地发展而变得越来越成熟和稳定，同时实现高效率用电和高品质用电的相互结合。脉宽调制器SG3525具有欠压锁定、系统故障关闭、软起动、延时PWM 驱动等功能，因而得到广泛应用。本设计介绍了一种基于SG3525的半桥式开关电源变换器，对其各电路工作原理进行了分析，并设计了过流保护电路。为了提高效率，辅助电源采用了UC3843为主控芯片的反激变换器。为了减低输入电磁干扰，输入端设置了EMI滤波电路。对各参数进行了计算，通过实物制作与调试证明了方案的可行性。该电源结构简单，思路清晰，运行稳定性好，有效降低了成本。关键词半桥SG3525 过流保护

. . Abstract Technology for power electronics and switching power supply is going ahead continuously in practice．The emergence of new technology will make replacement in many application products as well as open up more and more new fields．At the same time components are required to have the smaller volume and lower losses，as an important parts of electronic devices power supply is getting some improvements，for high-frequency，for high efficiency，for high reliability，for low losses，for small noise，for anti-interference，for module and so on．These are becoming a development direction for power supply，which show that these technologies will become more mature and stable，it will achieve the combinability between high-efficiency and high quality to use electric energy. The pulse width modulator SG3525 has been used in various areas for its functions such as locking for the lack of pressure, closing system fault, soft starting, delaying PWM drive and so on. This design introduces a half-bridge based on SG3525 switch power converte -r, the working principle of the circuit is analyzed and designed over-current protec -tion circuit. In order to improve efficiency, auxiliary power for the main chip used UC3843 flyback converter. To reduce the input of electromagnetic interference, EMI input filter circuit is set. each parameter was calculated, through the producti -on and commissioning physical proof the feasibility of the project. The power structure is simple, clear, running stability, and effectively reducing the cost of it. Key words: half-bridge SG3525 overcurrent protection

开关电源入门必读：开关电源工作原理超详细解析

开关电源入门必读：开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图

配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。第2页：看图说话：图解开关电源下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。图3：没有PFC电路的电源图4：有PFC电路的电源通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

介绍一下开关电源布板注意事项

介绍一下开关电源布板注意事项来源：开关电源时间：2016-05-20 09:27 浏览：163 次

作为PCB工程师，在Lay PCB，应重点注意那些事项？ 1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。因为PCB上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。 2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。 3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。 Lay PCB（电源板）时，结合安规要求，重点注意那些事项？ 1、交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。 2、保险丝后的走线要求：零、火线最小爬电距离不小于3MM。 3、高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。须开2MM的安全槽。 4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM 5、高压整流滤波的正负之间的最小安全距离不小于2MM 简述设计、开发流程。 1、根据设计制作原理图 2、在原理图编译通过后，就可以产生相应的网络表了 3、制作物理边框(Keepout Layer) 4、元件和网络的引入 5、元件的布局元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。一般来说应该有以下一些原则：⑴放置顺序先放置与结构有关的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的ＬＯＣＫ功能将其锁定，使之以后不会被误移动。再放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等。最后放置小器件。⑵注意散热元件布局还要特别注意散热问题。对于大功率电路，应该将那些发热元件

单端正激式开关电源-主电路地设计

开关电源变压器参数设计步骤详解

开关电源高频变压器设计步骤步骤1确定开关电源的基本参数 1交流输入电压最小值u min 2交流输入电压最大值u max 3电网频率F l开关频率f 4输出电压V O（V）：已知 5输出功率P O（W）：已知 6电源效率η：一般取80％ 7损耗分配系数Z：Z表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级，Z=1表示发生在次级。一般取Z=0.5 步骤2根据输出要求，选择反馈电路的类型以及反馈电压V FB 步骤3根据u，P O值确定输入滤波电容C IN、直流输入电压最小值V Imin 1令整流桥的响应时间tc=3ms 2根据u，查处C IN值 3得到V imin 确定C IN,V Imin值 u(V)P O(W)比例系数(μF/W)C IN(μF)V Imin(V) 固定输已知2~3(2~3)×P O≥90 入:100/115 步骤4根据u，确通用输入:85~265已知2~3(2~3)×P O≥90 定V OR、V B 固定输入:230±35已知1P O≥240 1根据u由表查出V OR、V B值

2 由V B 值来选择TVS 步骤5根据Vimin 和V OR 来确定最大占空比 Dmax V OR Dmax= ×100％ V OR +V Imin －V DS(ON) 1设定MOSFET 的导通电压V DS(ON) 2 应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小步骤6确定初级纹波电流I R 与初级峰值电流I P 的比值K RP ，K RP =I R /I P u(V) K RP 最小值(连续模式)最大值(不连续模式) 固定输入:100/1150.41通用输入:85~2650.441固定输入:230±35 0.6 1 步骤7确定初级波形的参数 ①输入电流的平均值I AVG P O I A VG= ηV Imin ②初级峰值电流I P I A VG I P = (1－0.5K RP )×Dmax ③初级脉动电流I R u(V) 初级感应电压V OR (V)钳位二极管反向击穿电压V B (V) 固定输入:100/115 6090通用输入:85~265135200固定输入:230±35 135 200

电脑开关电源电路大全及PC开关电源标准详解

PC开关电源标准详解计算机电源是根据计算机相应的电源标准设计和生产的,在计算机高速发展的这十多年间,计算机电源标准也跟着在不断地发生变化,以适应计算机高速发展的要求,计算机电源主要采用了以下几个标准： PC/XT标准: 是由IBM最先推出个人PC/XT计算机时制定的标准; AT标准: 也是由IBM早期推出PC/AT机时所提出的标准,当时能够提供大约190W的电力供应; ATX标准: 是由Intel公司于1995年提出的工业标准,从最初的ATX1.0开始,ATX标准又经过了多次的变化和完善,目前国内市场上流行的是ATX2.03和ATX12V这两个标准,其中ATX12V又可分为ATX12V1.2、ATX12V1.3、ATX12V2.0等多个版本。 ATX与AT标准比较： 1、ATX标准取消了AT电源上必备的电源开关而交由主板进行电源开关的控制,增加了一个待机电路为电源主电路和主板提供电压来实现电源唤醒等功能; 2、ATX电源首次引进了+3.3V的电压输出端,与主板的连接接口上也有了明显的改进。 ATX12V与ATX2.03标准比较： 1、ATX2.03是1999年以前PII、PIII时代的电源产品,没有P4 4PIN接口; 2、ATX12V加强了+12VDC端的电流输出能力,对+12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定; 3、ATX12V增加的4芯电源连接器为P4处理器供电,供电电压为+12V; 4、ATX12V加强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。 ATX12V标准之间的比较： ATX 12V是支持P4的ATX标准,是目前的主流标准,该标准又分为如下几个版本： ATX12V_1.0：2000年2月颁布,P4 时代电源的最早版本,增加P4 4PIN接口; ATX12V_1.1：2000年8月颁布, 在前一版本的基础上,加强了+3.3V电流输出能力,以适应AGP显卡功率增长的需求 ATX12V_1.2：2002年1月颁布,在前版的基础上,取消-5V输出,同时对Power on 时间作出新的规定; ATX12V_1.3：2003年4月颁布,在前版的基础上,提高了电源效率,增加了对SATA的支持,增加了+12V的输出能力。

开关电源布线注意事项

上期我们谈到了布局方面的注意事项，对于layout 工程师来说电源模块布局完成时，布线也就基本已经规划好，布局做好，布线自然水到渠成。如下图1所示原理图：图1 从原理图中我们可以看到a:主电流通道(红色）b：地的区别（电源地、信号地、其他信号地）c：反馈通道（蓝色）d：续流回路。对于上述开关电源的布线的处理时，我们还是有以下事项需要注意：开关管部分: 尽量粗短，一般用铺铜实现，考虑大电流通道。输入输出滤波：注意到电源平面的过孔数目和位置，在滤波电容之后。输入输出的地：用大铜皮连接到一起，多打地孔到平面（开关管特殊要求除外）。

控制电路的地：模拟地，与大电流地分开，单点接地。控制电路的采样：模拟信号，采样点在输出滤波之后，如果有电流采样和电压采样，布成差分线的紧耦合形式，采样线尽量短，减小受干扰的空间。控制电路的调制输出：模拟信号，不要在开关管下走长线，远离大电流的电源和地等区域。下面我们还是借用芯片的datasheet图例来一起看一下开关电源布线的一些注意事项，如下图2所示：图2：某电源芯片layout guide 从datasheet要求来看主要需要我们注意： 1.输入输出回路尽量小满足载流且满足共地。 2.模拟地与大电流地分开，单点接地。 3.反馈信号处理以及芯片散热等。在我们的实际设计应用中对于上述开关电源电路可能会进行优化调整如图3所示原理图，其主要核心部分还是一致，如图3所示是该模块原理图和布线展示的示例：

图3.1：SCH 图3.2：布线展示我们可以从布线展示图中可以看到基本按照layout guide设计，但我们还需要注意以下细节：大电流通道滤波电路孔的位置和数量；输入输出地的铺铜共地连接；采样电路避免受干扰；芯片模拟地与大电流地的区分与单点相连，以及芯片的散热！接着上期的“IPC”PCB设计大赛的开关电源，如下图4原理图和布线展示：图4-1：原理图

反激开关电源主电路工作原理

反激开关电源一．定义：直流电压正好激励变压器的初级线圈时，变压器的次级线圈并没有向负载提供输出功率，而是仅在关断变压器初级线圈的激励电压后，才对负载提供输出功率。二．反激开关电源的主电路开关管导通时，反激开关电源将电能转化为磁能，存储在变压器中；开关管关断时，发激开关电源再将存储的磁能转化为电能传送给负载。电路特点： 1.结构简单，效率高，体积小，造价低 2.输出纹波电压比较大

3.输出功率一般在150W一下，经常作为辅助电源应用在控制系统中 4.适合多输出小功率场合三．反激开关电源原理分析 CCM模式 1.开关管T导通电源电压 in V加在变压器的初级绕组1N上，在次级绕组2N 上产生感应电压 2 2 1 N in N u V N =-，初级绕组电流线性增加，in P P V di dt L =，电流 P i最大值max min in P P P V I I DT L -- =+，变压器铁心被磁化，磁通线性增加， () 1 in V DT N + ?Φ=。 2.开关管T关断初级绕组开路，次级绕组工作，次级绕组电压 2 N o u V =，次级绕

组电流线性下降， S o S di V dt L =，电流S i 最小值 min m (1)o S S ax S V I I D T L --=- -，变压器铁心去磁，磁通线性减小，()2 (1)o V D T N -?Φ= -。 3. 基本关系： ()()+-?Φ=?Φ?211(1)(1)o in V N D D V N D n D =?=?--，其中12 N n N = 开关管T 电压应力：1 21in T in o V N V V V N D =+ =- 二极管D 的电压应力：2 1o D o in V N V V V N D =+ = 此时，负载电流o I 等于二极管电流的平均值，即 min m 1 ()(1)2 o S S ax I I I D --=+- 由变压器工作原理 1min 2min 1max 2m P S P S ax N I N I N I N I ----== 可得 2max 11 12in P o P V N I I DT N D L -= +- 11m max 22112in S ax P o P V N N I I I DT N D N L --= =+- 临界模式此时有min 0P I -=且min 0S I -=，则有下列式子成立：

变压器开关电源致命原理

变压器开关电源致命原理在Toff期间，控制开关K关断，流过变压器初级线圈的电流突然为0。由于变压器初级线圈回路中的电流产生突变，而变压器铁心中的磁通量不能突变，因此，必须要求流过变压器次级线圈回路的电流也跟着突变，以抵消变压器初级线圈电流突变的影响，要么，在变压器初级线圈回路中将出现非常高的反电动势电压，把控制开关或变压器击穿。如果变压器铁心中的磁通ф产生突变，变压器的初、次级线圈就会产生无限高的反电动势，反电动势又会产生无限大的电流，而电流在线圈中产生的磁力线又会抵制磁通的变化，因此，变压器铁心中的磁通变化，最终还是要受到变压器初、次级线圈中的电流来约束的。因此，在控制开关K关断的Toff期间，变压器铁心中的磁通主要由变压器次级线圈回路中的电流来决定，即： e2 =-N2*dф/dt =-L2*di2/dt = i2R —— K关断期间 (1-64) 式中负号表示反电动势e2的极性与(1-62)式中的符号相反，即：K接通与关断时变压器次级线圈产生的感应电动势的极性正好相反。对(1-64)式阶微分方程求解得：式中C为常数，把初始条件代入上式，就很容易求出C，由于控制开关K由接通状态突然转为关断时，变压器初级线圈回路中的电流突然为0，而变压器铁心中的磁通量不能突变，因此，变压器次级线圈回路中的电流i2一定正好等于控制开关K接通期间的电流i2(Ton+)，与变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路电流之和。所以(1-65)式可以写为： (1-66)式中，括弧中的第一项表示变压器次级线圈回路中的电流，第二项表示变压器初级线圈回路中励磁电流被折算到变压器次级线圈回路的电流。图1-16-a单激式变压器开关电源输出电压uo等于： (1-68)式中的Up-就是反击式输出电压的峰值，或输出电压最大值。由此可知，在控制开关K关断瞬间，当变压器次级线圈回路负载开路时，变压器次级线圈回路会产生非常高的反电动势。理论上需要时间t等于无限大时，变压器次级线圈回路输出电压才为0，但这种情况一般不会发生，因为控制开关K的关断时间等不了那么长。从(1-63)和(1-67)式可以看出，开关电源变压器的工作原理与普通变压器的工作原理是不一样的。当开关电源工作于正激时，开关电源变压器的工作原理与普通变压器的工作原理基本相同;当开关电源工作于反激时，开关电源变压器的工作原理相当于一个储能电感。如果我们把输出电压uo的正、负半波分别用平均值Upa、Upa-来表示，则有：分别对(1-71)和(1-72)两式进行积分得：由此我们可以求得，单激式变压器开关电源输出电压正半波的面积与负半波的面积完全相等，即： Upa×Ton = Upa-×Toff —— 一个周期内单激式输出 (1-75) (1-75)式就是用来计算单激式变压器开关电源输出电压半波平均值Upa和Upa-的表达式。

开关电源电路分析

开关电源电路分析开关电源是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。因为开关三极管总是工作在“开” 和“关” 的状态，所以叫开关电源。开关电源实质就是一个振荡电路，这种转换电能的方式，不仅应用在电源电路，在其它的电路应用也很普遍，如液晶显示器的背光电路、日光灯等。开关电源与变压器相比具有效率高、稳性好、体积小等优点，缺点是功率相对较小，而且会对电路产生高频干扰，电路复杂不易维修等。开关电源一般包括四要素：整流滤波、起动电路、正反馈电路和稳压电路。开关式稳压电源具有转换效率高、耗电省、稳压范围宽、体积小和重量轻等特点。为此，在彩色电视机电路中得到广泛应用。电视机的开关电源有多种形式，但串联式脉冲宽度调制型开关稳压电源应用较为广泛。下面以此种电路为例来分析。一、工作原理及主要参数 1.电路组成及工作原理串联型开关稳压电源的基本形式如图1所示。图中,V为开关管,VD为续流二极管,L为储能电感线圈,CL为滤波电容,RL为负载电阻。图1 串联型开关电源原理图其稳态工作过程可作如下分析:

设开关管V 在T1期间导通,T2期间截止,周期性地变化,则其工作周期为T=T1+T2,见图4―57(a)。由于负载RL 端电压为Uo,所以负载功率为Po=U2o/RL,负载电流为Io=Uo/RL 。 2. 主要参数及其计算 (1)占空比δ的确定。当开关电源达到稳态工作时,电路处于平衡状态。开关管V 导通期间的电流增量ΔiL1和截止期间的电流减小量ΔiL2应相等,即有: 1()()i o o o i i o U U T U T L L U U TU U T --= = = δδδ (2)平均电流IL 及L 的确定。由于负载与电感L 是串联的,因此电感中的平均电流即为负载电流Io,故有 o I I = 当Ui 和Uo 确定后,由式(4―28)和式(4―30)δ、Io 也随之确定。 L 的最小值以Lmin 表示,则 (3)滤波电容CL 的确定。L 中的电流iL 是包含有三角波的脉动电流,因此应在负载RL 两端并联CL,以滤除纹波。一般选取RLCL >> T 即可满足要求。因一般彩电开关电源中选取T=64μs,负载端滤波电容一般选200μF 左右即可。

开关电源选型注意事项有哪些

开关电源选型注意事项在进行电器电路模块设计或给新产品定型时，有时极少认真考虑配套开关电源的选择，直到发现问题出在开关电源部分，才重新评估这个问题。一、选择开关电源的基本依据电压和电流范围，这是两个最容易确定的指标，只要根据电路的功耗计算出即可。也应考虑测试高、低供电电压极值。大多数固定电源允许输出电压±10%的范围内变化，如果这还不能满足电路要求，可选用输出可调的或允许更大变化范围的电源。如果用该电源给组合式装置供电，则装置所需最大的电流的75%到90%由一个电源提供，不够部分可并接两个或更多电源。二、开关电源的扩展和安全性 1、并联或串联工作当一个电源不能满足所需的电压或电流范围时，可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。在这种工作模式下，各电源模块间的稳压和控制电路之间的联系仍然存在，只不过一个电源作为主控方另一个电源作为受控方使用。 2、过载保护因为一个电源要供给不同的电路使用，这些电路的电流的流量可能是未知的，为了避免对电源的损坏，需设置保护电路的范围。几乎所有的电源都具有以下特点：在超出输出范围时，要么输出保持在最大输出值，要么就自行关闭电源。某些程控电源除可用程序

设定输出范围外，还能自动设置电源稳定输出的类型。也就是说，当外电路需要的电压或电流超过设置极限时，电源可自动地由恒压源变成恒流源或由值流源变成恒压源。为电源加上保护二极管可以防止误接外接电源的极性造成的损坏。热传感器也可用于防止由于电源持续工作在过载状态或冷却无效而烧坏电源。三、开关电源内部潜在的造成损害的根源 1、脉动与噪声理想的直流电源应提供纯净的直流，然而总有一些干扰存在，比如在开关电源输出端口叠加的脉动电流和高频振荡。这两种干扰再加上电源本身产生的尖峰噪声使电源出现断续和随意的漂移。 2、稳定度当线电压或负载电流变化肘，直流电源的输出电压也会有所起伏。稳压程度由稳压电路的参数决定，参数是指滤波电容的容量和能量释放的速率。如果给电源供电的一个相对恒定的电源，那么只需基本的负载稳压。稳定度的大小一般定义为空载或满载时输出电压的百分比，或电压的变化值。 3、内部阻抗相对较大的电源内阻对负载来讲有两点不利，首先是不利于负载稳压电路工作，更为不利的是负载电流的任何变化都会导致直流电源输出的起伏，这种起伏对测试结果的影响同脉冲与噪声对测试结果造

48V50A开关电源整流模块主电路设计

48V/50A开关电源整流模块主电路设计高频开关电源系统具有体积小，重量轻，高效节能，输出纹波小，输出杂音电压小和动态响应性能好等很多优点，现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统。随着电子技术，电力电子技术，自动控制技术和计算机控制技术的发展，高频开关电源系统的性能也越来越好。通信用开关电源系统作为开关式稳压电源的一种形式，它的设计内容和设计方法都具有自己的特殊性。要设计一套通信用开关电源系统，首先要明白对它的全面要求，然后再设计系统的各个部分。高频开关电源主回路和控制回路所用的电路形式，元器件，控制方式都发展很快。它们的设计具有特殊的内容和方法。 1设计要求和具体电路设计通信基础开关电源系统的关键部分是开关电源整流模块。整流模块的规格很多，结合在工作中遇到的实际情况，提出该模块设计的硬指标如下： 1) 电网允许的电压波动范围单相交流输入，有效值波动范围：220 V±20%，即176～264 V；频率：45～65 Hz。 2) 直流输出电压，电流输出电压：标称－48V，调节范围：浮充，43～56?5V；均充，45～58V。输出电流：额定值：50A。 3) 保护和告警性能 ①当输入电压低到170 VAC或高到270 VAC，或散热器温度高到75 ℃时，自动关机。 ②当模块直流输出电压高到60 V，或输出电流高到58～60 A时，自动关机。 ③当输出电流高到53～55 A时，自动限流，负载继续加大时，调低输出电压。

4) 效率和功率因数模块的效率不低于88％，功率因数不低于0.99。 5) 其他指标模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准。由于模块的输出功率不大，可采用如下的基本方案来设计主电路： 1) 单相交流输入，采用高频有源功率因数校正技术，以提高功率因数； 2) 采用双正激变换电路拓扑形式，工作可靠性高； 3) 主开关管采用 V MOSFET，逆变开关频率取为50 kHz； 4) 采用复合隔离的逆变压器，一只变压器双端工作； 5) 采用倍流整流电路，便于绕制变压器。依照上述方案，即可设计出主电路的基本形式如图1。图1 48V/50A整流模块DC/DC主电路基本形式以下即可按照模块设计的要求来确定主电路中各元器件的基本参数。 1) 输出整流管的选择输出整流二极管的工作波形如图2所示。

正激式变压器开关电源工作原理

正激式变压器开关电源工作原理正激式变压器开关电源输出电压的瞬态控制特性和输出电压负载特性，相对来说比较好，因此，工作比较稳定，输出电压不容易产生抖动，在一些对输出电压参数要求比较高的场合，经常使用。 1-6-1．正激式变压器开关电源工作原理所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。图1-17是正激式变压器开关电源的简单工作原理图，图1-17中Ui是开关电源的输入电压，T是开关变压器，K是控制开关，L是储能滤波电感，C是储能滤波电容，D2是续流二极管，D3是削反峰二极管，R 是负载电阻。在图1-17中，需要特别注意的是开关变压器初、次级线圈的同名端。如果把开关变压器初线圈或次级线圈的同名端弄反，图1-17就不再是正激式变压器开关电源了。我们从（1-76）和（1-77）两式可知，改变控制开关K的占空比D，只能改变输出电压（图1-16-b中正半周）的平均值Ua ，而输出电压的幅值Up不变。因此，正激式变压器开关电源用于稳压电源，只能采用电压平均值输出方式。图1-17中，储能滤波电感L和储能滤波电容C，还有续流二极管D2，就是电压平均值输出滤波电路。其工作原理与图1-2的串联式开关电源电压滤波输出电路完全相同，这里不再赘述。关于电压平均值输出滤波电路的详细工作原理，请参看“1-2．串联式开关电源”部分中的“串联式开关电源电压滤波输出电路”内容。正激式变压器开关电源有一个最大的缺点，就是在控制开关K关断的瞬间开关电源变压器的初、次线圈绕组都会产生很高的反电动势，这个反电动势是由流过变压器初线圈绕组的励磁电流存储的磁能量产生的。因此，在图1-17中，为了防止在控制开关K关断瞬间产生反电动势击穿开关器件，在开关电源变压器中增加一个反电动势能量吸收反馈线圈N3绕组，以及增加了一个削反峰二极管D3。反馈线圈N3绕组和削反峰二极管D3对于正激式变压器开关电源是十分必要的，一方面，反馈线圈N3绕组产生的感应电动势通过二极管D3可以对反电动势进行限幅，并把限幅能量返回给电源，对电源进行充

开关电源电路详解

FS1: 由变压器计算得到Iin值，以此Iin值(0.42A)可知使用公司共享料2A/250V，设计时亦须考虑Pin(max)时的Iin是否会超过保险丝的额定值。 TR1(热敏电阻): 电源启动的瞬间，由于C1(一次侧滤波电容)短路，导致Iin电流很大，虽然时间很短暂，但亦可能对Power产生伤害，所以必须在滤波电容之前加装一个热敏电阻，以限制开机瞬间Iin在Spec之内(115V/30A，230V/60A)，但因热敏电阻亦会消耗功率，所以不可放太大的阻值(否则会影响效率)，一般使用 SCK053(3A/5Ω)，若C1电容使用较大的值，则必须考虑将热敏电阻的阻值变大(一般使用在大瓦数的Power上)。
