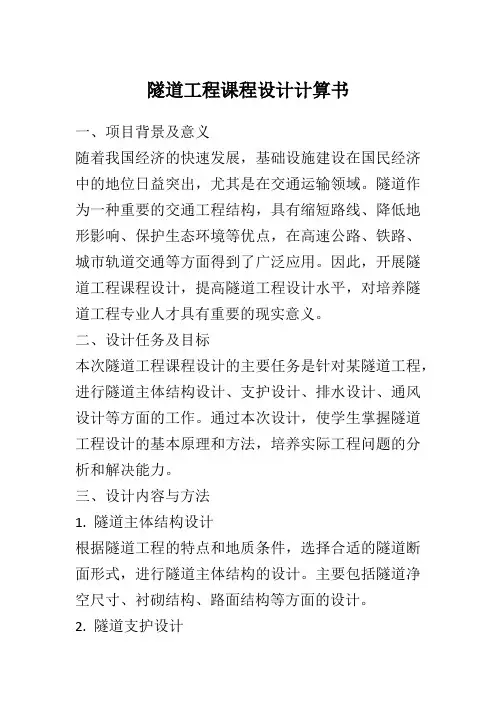

隧道工程课程设计计算书
可知：Ⅱ级围岩洞口边、仰坡坡率可取1：0.5。
JAVA实现计算器课程设计
JAVA实现计算器课程设计 计算机科学系 计应0701班 指导老师:刘其昌 设计人员:陈秀桃 设计日期:2009年11月10日——2009年12月20日 计算器的设计 目录 第一章绪 论 ..................................................................... .. (2)
1.1 开发环 境 ..................................................................... . (2) 1.2 基本功能介 绍 ..................................................................... ......... 2 第二章系统设 计 ..................................................................... (3) 2.1 系统流程 图 ..................................................................... . (3) 2.2 系统功能框 图 ..................................................................... (3) 2.3 需求分 析 ..................................................................... ................ 4 第三章软件设 计 ..................................................................... (5) 3.1 界面设 计 ..................................................................... . (5) 3.2 代码设 计 .....................................................................
隧道工程课程设计报告(铁路单洞双线)
隧道工程课程设计姓名： 专业班级： 学号： 指导老师：
目录 第一章工程概况 (1) 1.1 隧道概况 (1) 1.2 工程地质及水文地质 (1) 1.2.1工程地质 (1) 1.2.2 水文地质 (1) 第二章隧道深浅埋判定及围岩压力的计算 (2) 2.1 深浅埋隧道的判定原则 (2) 2.2 围岩压力的计算方法 (2) 2.3 Ⅳ级围岩计算 (3) 2.3.1 Ⅳ级围岩深浅埋的判定 (3) 2.3.2 Ⅳ级围岩压力的计算 (4) 2.4 Ⅴ级围岩的计算 (4) 2.4.1 Ⅴ级围岩深浅埋判定 (4) 2.4.2 Ⅴ级围岩压力的计算 (4) 第三章衬砌内力计算与检算 (5) 3.1 Ansys的加载求解过程 (5) 3.2 衬砌结构强度检算原理 (5) 3.3 IV级围岩衬砌内力计算与强度检算 (6) 3.4 V级围岩衬砌内力计算与强度检算 (9) 第四章衬砌截面配筋计算 (19) 4.1 截面配筋原理 (19) 4.2 IV级围岩配筋计算 (19) 4.3 V级围岩配筋计算 (20) 4.3.1 断面1的配筋计算 (20) 4.3.2 断面2的配筋计算 (21)
第一章 工程概况 1.1 隧道概况 太中银铁路为客货共线的双线铁路。线路上一共建有22座隧道，其中王家庄2号隧道位于王家庄东侧，隧道进口地势较陡，此处岩石裸露，进口前方为一冲沟，冲沟内有水，地势狭窄。出口坡度陡，为黄土覆盖，并有大量植被，出口前方为一冲沟，沟内地势平缓，沟内经过开采，原有地形已改变。隧道进口里程DK194+082，出口里程DK194+450，全长368m 。隧道位于半径为5000m 曲线上，隧道内坡度为7.5‰的下坡，最大埋深61.08m 。隧道进出线间距4.49m ，DK194+340至出口线间距为4.40m 。 1.2 工程地质及水文地质 1.2.1工程地质 (1) 隧道洞身通过的地层为第四系中更新统洪积层老黄土，奥陶系下统灰白色石灰岩。 地层描述如下： 老黄土：稍湿、坚硬状态，具垂直节理; 奥陶系下统灰白色石灰岩：强风化～弱风化，节理发育，岩层产状195°∠15°。 (3) 土壤最大冻结深度：1.04m 。 (4) 地震动峰值加速度0.05g ，地震基本烈度VI 度。 1.2.2 水文地质 隧道洞体内土石界面有地下水。
钢结构课程设计计算纸
一、设计资料 温州地区某一单跨厂房总长度60m，纵向柱距6m，跨度18m。建筑平面图如图1所示。 1.结构形式: 钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋面坡度i=1/10； L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m； 厂房内桥式吊车为1台30t（中级工作制）。 2. 屋架形式及材料: 屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图2所示。屋架采用的钢材为Q235钢，并具有机械性能：抗拉强度、伸长率、屈服点、180℃冷弯试验和碳、硫、磷含量的保证；焊条为E43型，手工焊。 3. 荷载标准值（水平投影面计） ①永久荷载： 三毡四油（上铺绿豆砂）防水层 0.5 KN/m2 水泥砂浆找平层 0.5 KN/m2 保温层0.55 KN/m2 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.4 KN/m2 预应力混凝土大型屋面板 1.4 KN/m2 屋架及支撑自重：按经验公式0.120.011 q L =+计算： 0.318 KN/m2 悬挂管道： 0.15 KN/m2 ②可变荷载： 屋面活荷载标准值：2 7.0m kN / 雪荷载标准值： 0.35KN/m2 积灰荷载标准值： 1.2 KN/m2 厂房平面图
.51507.5 9 内力系数图 二、屋盖支撑布置 1、上弦横向水平支撑 上弦横向水平支撑布置在房屋两端的第二开间，沿屋架上弦平面在跨度方向全长布置。考虑到上弦横向水平支撑的间距大于60m,应在中间柱间增设横向水 平支撑。 2、下弦横向水平支撑 屋架跨度为18m,应在上弦横向水平支撑同一开间设置下弦横向水平支撑，
重力式挡土墙设计计算书教学版
挡土墙设计计算书 1 工程概况 挡土墙是用来支撑天然边坡或人工边坡以保持土体稳定的建筑物。按照墙的形式，挡土墙可以分为重力式挡土墙，加筋挡土墙。锚定式挡土墙，薄壁式挡土墙等形式。本设计采用重力式挡土墙。 2 挡土墙设计资料 1.浆砌片石重力式路堤墙，填土边坡1:，墙背仰斜，坡度1::。 2.公路等级二级，车辆荷载等级为公路－II 级，挡土墙荷载效应组合采用荷载组合I 、II 。 3.墙背填土容重γ＝／m 3，计算内摩擦角Φ＝42°，填土与墙背间的内摩擦角δ ＝Φ/2=21°。 4.地基为砂类土，容许承载力[σ]=810kPa ，基底摩擦系数μ＝。 5.墙身材料采用5号砂浆砌30号片石，砌体a γ=22kN/m 3，砌体容许压应力为 []600=a σkPa ，容许剪应力[τ]=100kPa ，容许拉应力[wl σ]=60 kPa 。 3 确定计算参数 挡墙高度H =4m 填土高度a =2m 墙面倾斜坡度：1: 墙背倾斜坡度：1: 墙底倾斜坡率：0 扩展墙趾台阶：1级台阶，宽b 1=，高h 1=。 填土边坡坡度为1:；填土内摩擦角：042=φ，填土与墙背间的摩擦角?==212/?δ；
墙背与竖直平面的夹角?-=-=036.1425.0arctan α 墙背填土容重m 3 地基土容重：m 3 挡土墙尺寸具体见图。 图 挡土墙尺寸 4 车辆荷载换算 试算不计车辆荷载作用时破裂棱体宽度 (1) 不计车辆荷载作用 0=h 假定破裂面交于荷载内侧，计算棱体参数 A 、 B ： 18)42(21 )(21))(2(212200=+=+=+++= H a H a h H a A 7 )036.14tan()224(421 3221tan )2(21210=-?+??-??=+-=αa H H ab B 389.018 7 00=== A B A ?=?+?-?=++=964.4821036.1442δα?ψ； 715 .0)389.0964.48(tan )964.48tan 42(cot 964.48tan ) )(tan tan (cot tan tan =+???+?+?-=++±-=A ψψ?ψθ 则：?=++?>==?69.334 23 25.04arctan 57.35715.0arctan θ 计算车辆荷载作用时破裂棱体宽度值B ：
单片机课程设计计算器
课程设计说明书 课程设计名称：单片机课程设计 课程设计题目：四位数加法计算器的设计学院名称：电气信息学院 专业班级： 学生学号：
学生姓名： 学生成绩： 指导教师： 课程设计时间：至
格式说明（打印版格式，手写版不做要求） （1）任务书三项的内容用小四号宋体，倍行距。 （2）目录（黑体，四号，居中，中间空四格），内容自动生成，宋体小四号。 （3）章的标题用四号黑体加粗（居中排）。 （4）章以下的标题用小四号宋体加粗（顶格排）。 （5）正文用小四号宋体，倍行距；段落两端对齐，每个段落首行缩进两个字。 （6）图和表中文字用五号宋体，图名和表名分别置于图的下方和表的上方，用五号宋体（居中排）。（7）页眉中的文字采用五号宋体，居中排。页眉统一为：武汉工程大学本科课程设计。 （8）页码：封面、扉页不占页码；目录采用希腊字母Ⅰ、Ⅱ、Ⅲ…排列，正文采用阿拉伯数字1、2、3…排列；页码位于页脚，居中位置。 （9）标题编号应统一，如：第一章，1，，……；论文中的表、图和公式按章编号，如：表、表……；图、图……；公式（）、公式（）。
课程设计任务书 一、课程设计的任务和基本要求 (一)设计任务（从“单片机课程设计题目”汇总文档中任选1题，根 据所选课题的具体设计要求来填写此栏） 1. 系统通过4x4的矩阵键盘输入数字及运算符。 2. 可以进行4位十进制数以内的加法运算，如果计算结果超过4位十进制数，则屏幕显示E。 3. 可以进行加法以外的计算(乘、除、减)。 4. 创新部分：使用LCD1602液晶显示屏进行显示，有开机欢迎界面，计算数据与结果分两行显示，支持小数运算。 (二)基本要求 1.有硬件结构图、电路图及文字说明； 2.有程序设计的分析、思路说明； 3.有程序流程框图、程序代码及注释说明； 4.完成系统调试（硬件系统可以借助实验装置实现，也可在Proteus 软件中仿真模拟）； 5.有程序运行结果的截屏图片。
中南大学隧道工程课程设计
铁路山岭隧道课程设计指示书 . 隧道教研室. (注：可供公路隧道设计者参考，基本方法一样。) 一、原始资料 (一) 地质及水文地质条件 沙口坳隧道穿越地段岩层为石灰岩，地下水不发育。其地貌为一丘陵区，海拔约为150米。(详细地质资料示于隧道地质纵断面图中)。 (二) 线路条件 本隧道系Ⅰ级干线改造工程，单线电力（或非电力）牵引，远期最高行车速度为160公里/小时,外轨最大超高值为15厘米,线路上部构造为次重型，碎石道床,内轨顶面标高与路基面标高之间的高差为Δ=70厘米，线路坡度及平、纵面见附图，洞门外路堑底宽度约为11米，洞口附近内轨顶面标高： 进口：52.00米出口:50.00米 (三) 施工条件 具有一般常用的施工机具及设备, 交通方便, 原材料供应正常, 工期不受控制。附：(1) 1:500的洞口附近地形平面图二张； (2) 隧道地质纵断面图(附有纵断面总布置图)一张。 二、设计任务及要求 (一) 确定隧道进、出口洞门位置，定出隧道长度； (二) 在1:500的地形平面图上绘制隧道进口、出口边坡及仰坡开挖线； (三) 确定洞身支护结构类型及相应长度，并绘制Ⅳ类围岩地段复合式衬砌横断面图一张(比例1:50)； (四) 布置避车洞位置； (五) 按所给定的地质资料及技术条件选择适当的施工方法，并绘制施工方案横断面
分块图及纵断面工序展开图； (六) 将设计选定的有关数据分别填入隧道纵断面总布置图的相应栏中，并写出设计说明书一份。 三、应完成的设计文件 所有的图纸均应按工程制图要求绘制，应有图框和图标。最后交出设计文件及图纸如下： (一) 标明了洞门位置及边、仰坡开挖线的1:500洞口附近地形平面图两张，图名为“沙口坳隧道进口洞门位置布置图”和“沙口坳隧道出口洞门位置布置图”； (二) 参照标准图绘制的1:50衬砌横断面图一张，图名为“Ⅳ类围岩衬砌结构图”； (三) 隧道纵断面总布置图一张，图名为“沙口坳隧道纵断面布置图”； (四) 设计说明书一份，主要内容有： 1.原始资料 ①地质及水文地质条件； ②线路条件； ③施工条件等。 2．设计任务及要求 3.设计步骤 ①确定洞口位置及绘制边仰坡开挖线的过程 应列出有关参数如b、c、d等值的计算，详细表述清楚各开挖面的开挖过程； ②洞门及洞身支护结构的选择，标明各分段里程、不同加宽的里程； ③大小避车洞的布置； ④施工方案比选： 包括施工方法的横断面分块图及纵断面工序展开图。 四、设计步骤 (一) 隧道洞门位置的确定 洞门位置的确定与洞门结构形式、边仰坡开挖方式、洞口附近地形、地质及水文地质条件有关。通常采用先在1:500的洞口地形平面图上用作图法初步确定洞门位置, 然后在实地加以核对和修正。 为了保证施工及运营的安全, 《隧规》提出了“在一般情况下，隧道宜早进洞，
钢结构课程设计计算书
一由设计任务书可知： 厂房总长为120m，柱距6m，跨度为24m，屋架端部高度为2m，车间内设有两台中级工作制吊车，该地区冬季最低温度为-22℃。暂不考虑地震设防。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。卷材防水层面（上铺120mm 泡沫混凝土保温层和三毡四油防水层）。屋面活荷载标准值为0.7KN/㎡，雪荷载标准值为0.4KN/㎡，积灰荷载标准值为0.5KN/㎡。 屋架采用梯形钢屋架，钢屋架简支于钢筋混凝土柱上，混凝土强度等级C20. 二选材： 根据该地区温度及荷载性质，钢材采用Q235-C。其设计强度为215KN/㎡,焊条采用E43型，手工焊接，构件采用钢板及热轧钢筋，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度L。=24000-2×150=23700，端部高度：h=2000mm(轴线处)，h=2150(计算跨度处)。 三结构形式与布置： 屋架形式及几何尺寸见图1所示： 图1 屋架支撑布置见图2所示：
图2 四荷载与内力计算： 1．荷载计算： 活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值： 防水层（三毡四油上铺小石子）0.35KN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40 KN/㎡保温层（40mm厚泡沫混凝土0.25 KN/㎡预应力混凝土大型屋面板 1.4 KN/㎡钢屋架和支撑自重0.12+0.011×24=0.384 KN/㎡ 总计：2.784 KN/㎡可变荷载标准值： 雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载0.5KN/㎡风载为吸力，起卸载作用，一般不予考虑。 总计：1.2 KN/㎡永久荷载设计值 1.2×2.784 KN/㎡=3.3408KN/㎡可变荷载设计值 1.4×1.2KN/㎡=1.68KN/㎡2．荷载组合： 设计屋架时应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦荷载P=(3.3408KN/㎡+1.68KN/㎡) ×1.5×6=45.1872KN 组合二全跨永久荷载+半跨可变荷载 屋架上弦荷载P1=3.3408KN/㎡×1.5×6=30.07KN P2=1.68KN/㎡×1.5×6=15.12KN 组合三全跨屋架及支撑自重+半跨大型屋面板自重+半跨屋面活荷载
挡土墙设计计算书
六、挡土墙计算书 1、挡土墙计算参数选取 天然地基：地基土为粘性土，天然地基承载力特征值KPa f ak 100=，3/19m KN =γ，KPa C k 12=，o 22=K φ。路基填料：3/19m KN =γ，KPa C k 12=，o 12=K φ。混凝土挡土墙重度3/20m KN =γ，挡土墙基础埋深1米，基底摩擦系数取=μ0.35，假设墙背光滑，无地下水影响，现对3米高挡土墙进行验算。 挡土墙示意图 2、地基承载力验算 o 22=K φ，挡土墙顶宽0.6米，底宽1.8米，挡土墙截面面积4.8m 2，如图所示，根据《建 筑地基基础设计规范》查表：04.6,44.3,61.0===C d b M M M ，深宽修正后地基承载力为： KPa C M d M b M f K c m d b a 7.1581204.611944.38.11961.0=?+??+??=++=γγ。 挡土墙每延米的荷载为：KPa f KPa G a k 7.1589618.420=≤=??=，满足承载力验算。
3、土压力计算 66.0)21245(tan 2=-=o o a K ,52.1)21245(tan 2=+=o o p K 主动土压力零界点深度：m K C Z a 55.1812 .01912220=??==γ 总主动土压力：m KN K Z H E a a /6.3766.0)55.14(195.0)(2 1220=?-??=-=γ 主动土压力呈三角形分布，土压力作用点在墙底往上m Z H 82.0)55.14(3 1)(310=-=-处。 被动土压力：m KN K Ch K h E P p p /4452.1112252.11195.022 122=???+???=+=γ 被动土压力呈三角形分布，被动土压力作用点在墙底往上m h 33.013 131=?=处。 土压力计算简图
数值计算课程设计任务书
数值计算课程设计任务书 学院信息与计算科学/应用数学专业班级学生： 题目：典型数值算法的C++语言程序设计 课程设计从2017 年 6 月12 日起到2017 年7月 1 日 1、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）： 每人需作10个算法的程序、必做6题、自选4题。 对每个算法要求用C++语言进行编程。 必选题： 1、高斯列主元法解线性方程组 2、牛顿法解非线性方程组 3、经典四阶龙格库塔法解一阶微分方程组 4、三次样条插值算法（压紧样条）用C++语言进行编程计算 依据计算结果，用Matlab画图并观察三次样条插值效果。 5、龙贝格求积分算法 6、M次多项式曲线拟合，据计算结果，用Matlab画图并观察拟合效果。 自选题：自选4道其他数值算法题目.每道题目重选次数不得超过5次. 2、对课程设计成果的要求〔包括图表、实物等硬件要求〕： 2.1 提交课程设计报告 按照算法要求，应用C++语言设计和开发算法程序，提交由： 1）每个算法的原理与公式说明； 2）每个算法相应的程序设计说明（程序中的主要变量语义说明，变量的数据类型说明，数据在内存中组织和存储结构说明，各函数的输入形参和输出形参说明，函数功能说明，函数中算法主要流程图，函数的调用方法说明）； 3）每个程序使用的实例(引用的实例可以自拟，也可以借用相关数值计算参考书中的例题作为作为验证程序是否正确的实例，无论是自拟实例还是引用实例，实例都应详细写入报告的正文中)； 4）每个算法的调试记录(包括程序调试（静态调试和动态调试）和程序修改记录、程序测试（可以手工计算进行测试、也可以利用Matlab的函数或
隧道通风课程设计
通风计算 1基本资料 1.公路等级：一级公路 2.车道数、交通条件：2车道、单向 =80km/h 3.设计行车速度：u r 4.隧道长度：1340m；隧道纵坡：1.5% 5.平均海拔高度：1240m；隧道气压：101.325－10×1.24=88.925 6.通风断面面积：62.982 m,周长为30.9m 7.洞内平均温度：12℃，285K 2通风方式 根据设计任务书中的交通量预测，近期（2013 年）年平均日交通量为7465辆/每日，远期（2030年）10963辆/每日，隧道为单洞单向交通，设计小时交通量按年平均日交通量的10％计算，故近期设计高峰小时交通量为747辆/h，远期为1096辆/h。 根据设计任务书所给的车辆组成和汽柴比，将其换算成实际交通量，小客车：20%,大客车：27.2%，小货车：7.8%，中货车：20.6%，大货车：20.1%，拖挂车：4.3%，汽柴比：小客车、小货车全为汽油车；中货 0.39：0.61；大客 0.37：0.63；大货、拖挂全为柴油车，结果如表6.1所示 表6.1车辆组成及汽柴比 可按下列方法初步判定是否设置机械通风。 由于本隧道为单向交通隧道，则可用公式（6.1） L*N≤2×105式（1） 式中：L——隧道长度（m）；
N ——设计交通量（辆/h ）。 其中L 、N 为设计资料给定，取值远期为N=1096辆/h ，L=1340m 由上式，得 1340×1096=1.46×106 >2×105 以上只是隧道是否需要机械通风的经验公式，只能作为初步判定，是否设置风机还应考虑公路等级、隧道断面、长度、纵坡、交通条件及自然条件进行综合分析，由初步设计可知知本设计需要机械通风。 3 需风量计算 CO 设计浓度可按《公路隧道通风照明设计规范》查表按中插值法的再加上50ppm 。设计隧道长度为1340m ，查表知ppm =ppm δ（）292。交通阻滞时取 =300ppm δ。烟雾设计应按规范查表，设计车速为80km/h ，k （m 2）=0.0070m -1 。同时，根据规范规定，在确定需风量时，应对计算行车速度以下各工况车速按20km/h 为一档分别进行计算，并考虑交通阻滞时的状态（平均车速为10 km/h ），鹊起较大者为设计需风量。 CO ： n m m m-1f =?∑ （N ）219×1.0+110×7+85×2.5+88×5+188+138+220+48=2235.5 烟雾：n m m m-1 f =?∑ （N ）188×1.5+138×1.0+220×1.5+48×1.5=822 3.1 CO 排放量计算 CO 排放量应按式（6.2）计算 61 1()3.610n CO co a d h iv m m m Q q f f f f L N f ==????????∑ 式（2） 式中：CO Q ——隧道全长CO 排放量（m 3/s ）； co q ——CO 基准排放量（m 3/辆·km ），可取为0.01 m 3/辆·km ； a f ——考虑CO 车况系数查表取1.0； d f ——车密度系数，查表取0.75； h f ——考虑CO 的海拔高度系数，海拔高度取1240m 查表取1.52； m f ——考虑CO 的车型系数，查表； iv f ——考虑CO 的纵坡—车速系数，查表取1.0； n ——车型类别数； m N ——相应车型的设计交通量（辆/h ）查表。 稀释CO 的需风量应按式（6.3）计算
钢结构课设计算书完整版
课程设计任务书 题目：梯形钢屋架 ——某工业厂房 适用专业：土木工程2010级 指导教师：雷宏刚、李海旺、闫亚杰、焦晋峰 太原理工大学建筑与土木工程学院 2013年12月
一、设计题目：梯形钢屋架 二、设计资料 某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。屋面排水坡度见表1，有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m，柱截面尺寸为400×400mm。不考虑积灰荷载。 注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑： 0.30kN/m2（6.0m） 0.40kN/m2（7.5m） 三、设计内容及要求 要求在2周内（2013.12.23～2014.1.3）完成钢结构课程设计内容，提交设计图纸及计算书一套。 1. 设计内容 （1）进行屋盖结构布置并选取计算简图； （2）屋架内力计算及内力组合； （3）屋架杆件设计； （4）屋架节点设计； （5）屋架施工图。 2. 设计要求 （1）整理设计计算书一份 ○1设计条件 ○2结构布置 ○3计算简图 ○4荷载选取 ○5内力计算 ○6内力组合 ○7构件设计 ○8节点设计 ○9挠度验算 （2）绘制施工图 ○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图； ○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。
表1 梯形钢屋架课程设计任务表 坡度1:10 1:20 长度（m）60（柱距6m）75（柱距7.5m）72（柱距6m）90（柱距 题号跨度 21 24 27 30 21 24 27 30 21 24 27 30 21 24 地点 北京市 1 2 3 4 5 6 7 8 9 10 11 12 13 14 上海市17 18 19 20 21 22 23 24 25 26 27 28 29 30 乌鲁木齐33 34 35 36 37 38 39 40 41 42 43 44 4546 成都市49 50 51 52 53 54 55 56 57 58 59 60 61 62 南京市65 66 67 68 69 70 71 72 73 74 75 76 77 78 哈尔滨81 82 83 84 85 86 87 88 89 90 91 92 93 94 太原市97 98 99 100 101 102 103 104 105 106 107 108 109 110 运城市113 114 115 116 117 118 119 120 121 122 123 124 125 126 长治市129 130 131 132 133 134 135 136 137 138 139 140 141 142 吕梁市145 146 147 148 149 150 151 152 153 154 155 156 157 158 四、参考资料 （1）钢结构设计基本原理，雷宏刚，科学出版社 （2）钢结构设计，黄呈伟、李海旺等，科学出版社 （3）建筑结构荷载规范，GB 50009-2012 （4）钢结构设计手册（上册）第三版，中国建筑工业出版社 （5）轻型屋面梯形钢屋架，中国建筑标准设计研究院 （6）钢结构设计规范，GB 50017-2003 （7）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社
挡土墙计算书
省道S206重力式挡土墙设计 专业：土木工程 班级： 姓名： 学号： 二零一七年六月 XXXXXXX大学 建筑工程学院 土木系道桥方向
目录 1、设计资料 (1) 1.1基础资料 (1) 1.2设计依据 (2) 2、初拟挡土墙结构形式和尺寸 (2) 3、确定车辆荷载 (3) 4、破裂棱体位置确定 (4) 4.1破裂角 的计算 (4) 4.2验算破裂面是否交于荷载范围内 (4) 5、土压力计算 (5) 5.1土压力计算 (5) 6、稳定性验算 (6) 6.1受力分析 (7) 6.2抗滑稳定性验算 (7) 6.2.1 抗滑稳定性验算 (7) 6.2.2抗滑动稳定性系数 (8) 6.3抗倾覆稳定性验算 (8) 6.3.1抗倾覆稳定性方程 (8) 6.3.2抗倾覆稳定性系数 (9) 6.4基底应力和合力偏心矩验算 (9) 6.4.1 合力偏心矩计算 (9) 6.4.2 基底应力计算 (10) 6.5墙身截面应力计算 (10) 7、改善措施 (12) 7.1改善措施 (12) 7.2工程数量表 (13) 8、附属设施的设计 (13) 8.1泄水孔设计 (13) 8.2沉降缝与伸缩缝 (14) 8.3墙厚排水层 (14) 8.4结构大样图 (15) 9、立面设计 (16) 9.1整体布局 (16) 9.2挡土墙总体方案布置图 (16) 10、参考文献 (17)
1、设计资料 1.1基础资料 省道S313，路基宽12米，路面宽9米，两侧路肩宽各1.5米。在桩号K5+100-K5+200路段为填方路段，填方边坡坡度1：1.5。为了保证路堤边坡稳定，少占地拆迁，故设置路堤挡土墙，拟采用重力式挡土墙。最大墙高见表1。 表1 挡土墙相关设计参数 墙高、墙背仰斜坡度等初始拟定的尺寸详见表1所示，挡土墙顶宽1米，基底水平。挡土墙分段长度为12-20米不等，初始拟定的挡墙断面形式如图1所示。 图1 初始拟定的路肩式挡土墙断面示意图
(整理)隧道工程课程设计轮廓优化断面设计资料
(整理)隧道工程课程设计轮廓优化断面设 计
实例一 2.2 隧道横断面优化设计 2.2.1概述 公路隧道横断面设计，除满足隧道建筑限界的要求外，还应考虑洞内路面、排水、检修道、通风、照明，消防、内装、监控等设施所需要的空间，还要考虑仰拱曲率的影响，并根据施工方法确定出安全、经济、合理的断面形式和尺寸。 10多年来，我国公路隧道建设规模扩大，各地在设计隧道横断面时标准不统一，隧道轮廓有采用单心圆的，有三心圆的，既有尖拱又有坦拱，曲率不一。甚至，同一公路上出现几种内轮廓的断面，这既影响洞内设施的布置，又不利于施工时衬砌模版的制作。而在国外和我国的铁路隧道中，已推动了断面的标准化。 经过多年的工程实践和内力分析，我们认为，应该采用拱部为单心圆，侧墙为大半径圆弧，仰拱与侧墙间用小半径圆弧连接。对于同一隧道，应该采用相同的内轮廓形式。 根据隧道断面应具有适应应力流和变形的合理形状，同时要适应围岩条件、净空要求。本隧道的围岩级别为Ⅲ、Ⅳ和Ⅴ级，按规范要求，需要设置仰拱，同时要求设计为两车道，所以采用三心圆断面设计。 2.2.2 影响隧道衬砌结构内轮廓线的因素 这里所指的隧道横断面是隧道衬砌和基底围岩或仰拱所包围部分的大小和形状。公路隧道不仅要提供汽车行使的空间，还要满足舒适行使、交通安全、防灾等服务的空间。因此，隧道的断面不仅要满足要求的道路宽度及建筑限界，还要有设置通风、照明、内装、排水、标志等的设置空间，也要确保维修检查的监视员通道的设置空间。 所考虑的因素有[3]： 1. 须符合前述的隧道建筑限界要求，结构的任何部位都不应侵入限界以内，应考虑通风、照明、安全、监控等内部装修设施所必需的富余量； 2.施工方法，确定断面形式及尺寸有利于隧道的稳定；
24m梯形钢屋架课程设计计算书
钢结构设计原理与施工课程设计――钢结构厂房屋架 指导教师： 班级： 学生姓名： 学号： 设计时间：2011年6月7号 浙江理工大学科技与艺术学院建筑系
梯形钢屋架课程设计计算书 一.设计资料： 1、车间柱网布置：长度60m ；柱距6m ；跨度24m 2、屋面坡度：1：10 3、屋面材料：预应力大型屋面板 4、荷载 1）静载：屋架及支撑自重0.384KN/m 2；檩条0.2KN/m 2；屋面防水层 0.1KN/m 2； 保温层0.4vKN/m 2；大型屋面板自重（包括灌缝）0.85KN/m 2；悬挂管道0.05 KN/m 2。 2）活载：屋面雪荷载0.35KN/m 2；施工活荷载标准值为0.7 KN/m 2；积灰荷 载1.2 KN/m 2。 5、材质Q235B 钢，焊条E43系列，手工焊。 二 .结构形式与选型 1.屋架形式及几何尺寸如图所示 : 拱50 根据厂房长度为60m 、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于 跨度为24m 故不设下弦支撑。
2.梯形钢屋架支撑布置如图所示： 3.荷载计算 屋面活荷载0.7KN/m2进行计算。 荷载计算表
荷载组合方法： 1、全跨永久荷载1F＋全跨可变荷载2F 2、全跨永久荷载1F＋半跨可变荷载2F 3、全跨屋架（包括支撑）自重3F＋半跨屋面板自重4F＋半跨屋面活荷载2F 4．内力计算 计算简图如下
屋架构件内力组合表 4．内力计算 1.上弦杆 整个上弦采用等截面，按FG 杆件的最大设计内力设计，即N=－895.731KN 上弦杆计算长度： 在屋架平面内：0x 0l l 1.508m ==，0y l 2 1.508 3.016m ==× 上弦截面选用两个不等肢角钢，短肢相并。 腹杆最大内力N=－520.651KN ，中间节点板厚度选用6mm ，支座节点板厚度选用8mm
建筑工程计量与计价课程设计任务书
建筑工程计量与计价课 程设计任务书 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
重庆大学城市科技学院 课程设计报告书 课程名称：建筑工程计量与计价 题目： 学院：建筑管理学院 专业班级：级工程造价班 学生姓名：雷杨学号 指导教师：王浩 总评成绩： 完成时间： 2016年12月24日
指导教师签名：年月日
《建筑工程计量与计价》课程设计任务书 一、设计时间及地点 1、设计时间：本次设计时间为两周，2016—2017学年第一学期15-16周（ ----） 2、设计地点：A主510 二、设计目的和要求 1、课程设计目的 《建筑工程计量与计价》是一门实践性很强的课程，必须通过一定时间的动手训练，才能使学生掌握施工图预算的基本原理及基本编制方法，达到教学大纲要求的程度，并为今后的工作打下良好的基础。针对这种要求，按照教学计划的安排对学生进行一次综合性的实践活动，编制一份完整的建筑工程施工图预算，使学生将所学的理论内容进行实务性操作，强化学生实际动手能力的培养，提高学生独立思考、独立解决问题的能力。 2、课程设计要求 根据课程特点，本次课程设计主要要求学生将以前所学的建筑工程预算课程以及其他相关的建筑构造、建筑施工技术、建筑材料等课程相结合，在教师的指导下，进行系统的、完整的施工图预算编制，主要是掌握其方法，建立其对建筑工程预算的感性认识。各位同学在设计过程中要认真对待，刻苦学习，在有限的时间内圆满完成本次课程设计任务。 三、设计题目和内容 1、课程设计题目：自行拟定 2、课程设计内容 （1）熟悉施工图纸，计算工程量。 注意图纸是否齐全，尺寸是否有误。 工程量计算时要注意： ①计算口径一致； ②计量单位一致； ③计量规则一致；
隧道工程课程设计
隧道工程课程设计说明书The structural design of the Tunnel 作者姓名：黄浩刘彦强 专业、班级：道桥1002班道桥1003班 学号： 311007020711 311007020815 指导教师：陈峰宾 设计时间： 2014/1/9 河南理工大学 Henan Polytechnic University
目录 目录 (2) 隧道工程课程设计 0 一．课程设计题目 0 二．隧道的建筑限界 0 三．隧道的衬砌断面 0 四．荷载确定 (1) 4.1围岩压力计算 (1) 4.2围岩水平压力 (2) 4.3浅埋隧道荷载计算 (2) (1)作用在支护结构上的垂直压力 (2) 五．结构设计计算 (3) 5.1计算基本假定 (3) 5.2内力计算结果 (4) 5.3 V级围岩配筋计算 (5) 5.4偏心受压对称配筋 (6) 5.5受弯构件配筋 (7) 5.6箍筋配筋计算 (7) 5.7强度验算 (7) 5.8最小配筋率验算： (9) 取 50 s a mm = ，有 ()() 942 0.02092% 100050050 s s A b h a ρ===> ?-?- 满足规范要求. (9) 六．辅助施工措施设计 (9) 6.1双侧壁导坑施工方法 (9) 6.2开挖方法 (9) 6.3施工工序 (10)
隧道工程课程设计 一．课程设计题目 某单车道时速350Km/h高速铁路隧道Ⅴ级围岩段结构及施工方法设计 二．隧道的建筑限界 根据《铁路隧道设计规范》有关条文规定，隧道的建筑限界高度H取6.55m，宽度取8.5m，如图所示。 三．隧道的衬砌断面 拟定隧道的衬砌，衬砌材料为C25混凝土，弹性模量Ec=2.95*107kPa，重度γh=23kN/m3，衬砌厚度取50cm，如图所示。
钢结构课程设计汇本梯形钢屋架计算书
－、设计资料 1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。钢材采用Q235B级，焊条采用E43型。 2、屋架计算跨度： Lo=27m－2×0.15m=26.7m 3、跨中及端部高度： 端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。 屋架中间高度h=3025mm。 二、结构形式与布置 屋架形式及几何尺寸如图一所示: 2、荷载组合 设计桁架时，应考虑以下三种组合： ①全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合) ：全跨节点荷 载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6 =49.122kN 图三桁架计算简图 本设计采用程序计算结构在单位节点力作用下各杆件的力系数，见表一。
1、上弦杆： 整个上弦杆采用相等截面，按最大设计力IJ 、JK 计算，根据表得： N= -1139.63KN ，屋架平面计算长度为节间轴线长度，即：ox l =1355mm,本屋架为无檩体系，认为大型屋面板只起刚性系杆作用，不起支撑作用，根据支撑布置和力变化情况，取屋架平面外计算长度oy l 为支撑点间的距离，即： oy l =3ox l =4065mm 。根据屋架平面外上弦杆的计算长度，上弦截面宜选用两个 不等肢角钢，且短肢相并，如图四所示：
挡土墙模板计算书
挡土墙模板计算书 一、参数信息 1.基本参数 次楞(内龙骨)间距(mm):250；穿墙螺栓水平间距(mm):750； 主楞(外龙骨)间距(mm):600；穿墙螺栓竖向间距(mm):600； 对拉螺栓直径(mm):M18； 2.主楞信息 龙骨材料:钢楞；截面类型:圆钢管48×3.5； 钢楞截面惯性矩I(cm4):12.19；钢楞截面抵抗矩W(cm3):5.08； 主楞肢数:2； 3.次楞信息 龙骨材料:木楞；次楞肢数:2； 宽度(mm):50.00；高度(mm):100.00； 4.面板参数 面板类型:胶合面板；面板厚度(mm):15.00； 面板弹性模量(N/mm2):9500.00；面板抗弯强度设计值 f c(N/mm2):13.00； 面板抗剪强度设计值(N/mm2):1.50； 5.木方和钢楞 方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量 E(N/mm2):9500.00； 方木抗剪强度设计值f t(N/mm2):1.50；钢楞弹性模量 E(N/mm2):206000.00； 钢楞抗弯强度设计值f c(N/mm2):205.00；
墙模板设计简图 二、墙模板荷载标准值计算 其中γ -- 混凝土的重力密度，取24.000kN/m3； t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h； T -- 混凝土的入模温度，取20.000℃； V -- 混凝土的浇筑速度，取2.500m/h； H -- 模板计算高度，取3.000m； β1-- 外加剂影响修正系数，取1.200； β2-- 混凝土坍落度影响修正系数，取1.150。 根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F； 分别计算得 65.833 kN/m2、72.000 kN/m2，取较小值65.833 kN/m2作为本工程计算荷载。
桥梁课程设计说明书-35m
《桥梁工程》课程设计 姓名：粟峰 班级：交建12-1班 学号： 02120482 中国矿业大学力学与建筑工程学院 二О一五年一月
中国矿业大学桥梁工程课程设计简支梁桥课程设计 装配式钢筋混凝土T型梁桥设计 设计说明书 课程编号：021141 《桥梁工程》课程设计大纲 2周2学分 一、课程设计性质、目的及任务 桥梁工程课程设计是土木工程专业交通土建专业方向重要的实践性教学环节，是学生修完《桥梁工程》课程后对梁式桥设计理论的一次综合性演练。其目的是使学生深入理解梁式桥的设计计算理论，为今后独立完成桥梁工程设计打下初步基础。其任务是通过本次课程设计，要求熟练掌握以下内容： 1．梁式桥纵断面、横断面的布置，上部结构构件主要尺寸的拟定。 2．梁式桥内力计算的原理，包括永久作用的计算、可变作用的计算（尤其是各种荷载横向分布系数的计算）、作用效应的组合。 3．梁式桥纵向受力主筋的配置、弯起钢筋和箍筋的配置，以及正截面抗弯、斜截面抗剪、斜截面抗弯和挠度的验算，预拱度的设置。 4．板式橡胶支座的设计计算。 二、适用专业 交通土建专业 三、先修课程 材料力学、弹性力学、结构力学、结构设计原理、地基与基础工程、交通规划与道路勘测设计、道路工程、桥涵水力水文 四、课程设计的基本要求 本设计为装配式钢筋混凝土简支T型梁桥设计（上部结构），其下部结构为重力式桥墩和U型桥台，支座拟采用板式橡胶支座。学生在教师的指导下，在两周设计时间内，综合应用所学理论知识和桥梁工程实习所积累的工程实践经验，贯彻理论联系实际的原则，独立、认真地完成装配式钢筋混凝土T型梁桥的设计。 基本要求为：计算书应内容完整，计算正确，格式规范，叙述简洁，字迹清楚、端正，图文并茂；插图应内容齐全，尺寸无误，标注规范，布置合理。
挡土墙设计实例
挡土墙设计实例 挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。 根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。 本实例中主要讲述了5种常见挡土墙的设计计算实例。 1、重力式挡土墙 ------------------------------------------------------------------------ 原始条件: 墙身尺寸: 墙身高: 6.500(m) 墙顶宽: 0.660(m)
面坡倾斜坡度: 1:0.250 背坡倾斜坡度: 1:0.200 采用1个扩展墙址台阶: 墙趾台阶b1: 0.300(m) 墙趾台阶h1: 0.500(m) 墙趾台阶与墙面坡坡度相同 墙底倾斜坡率: 0.200:1 物理参数: 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 砌体种类: 片石砌体 砂浆标号: 5 石料强度(MPa): 30 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.500 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 2 折线序号水平投影长(m) 竖向投影长(m) 换算土柱数 1 3.000 2.000 0 2 5.000 0.000 0 坡面起始距离: 0.000(m) 地面横坡角度: 20.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m) ===================================================================== 组合1（仅取一种组合计算）
