数字电路数字时钟课程实验报告
数字时钟设计实验报告
一、设计要求：
设计一个24小时制的数字时钟。
要求：计时、显示精度到秒；有校时功能。采用中小规模集成电路设计。 发挥：增加闹钟功能。
二、设计方案：
由秒时钟信号发生器、计时电路和校时电路构成电路。 秒时钟信号发生器可由振荡器和分频器构成。
计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。
校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。
三、电路框图：
图一 数字时钟电路框图
四、电路原理图：
（一）秒脉冲信号发生器
秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。由振荡器与分频器组合产生秒脉冲信号。
? 振荡器: 通常用555定时器与RC 构成的多谐振荡器，经过调整输出1000Hz 脉冲。
? 分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能
扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获
译码器
译码器
译码器
时计数器 (24进制) 分计数器 (60进制) 秒计数器 (60进制)
校 时 电 路
秒信号发生器
得1Hz标准秒脉冲。其电路图如下：
图二秒脉冲信号发生器
（二）秒、分、时计时器电路设计
秒、分计数器为60进制计数器，小时计数器为24进制计数器。
?60进制——秒计数器
秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。当计数到59时清零并重新开始计数。秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给分的个位。其电路图如下：
图三 60进制--秒计数电路
?60进制——分计数电路
分的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。当计数到59时清零并重新开始计数。秒的个位部分的设计：来自秒计数电路的进位脉冲使分的个位加1，利用十进制计数器CD40110设计10进制计数器显示秒的个位。个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给时的个位。其电路图如下：
图四 60进制--分计数电路
?24进制——时计数电路
来自分计数电路的进位脉冲使时的个位加，个位计数器由0增加到9是产生进位，连在十位计数器脉冲输入端CP，当十位计到2且个位计到3是经过74LS11与门产生一个清零信号，将所有CD40110清零。其电路图如下：
图五 24进制--时计数电路
?译码显示电路
译码电路的功能是将秒、分、时计数器的输出代码进行翻译，变成相应的数字。用以驱动LED 七段数码管的译码器常用的有74LS148。74LS148是BCD-7段译码器/驱动器，输出高电平有效，专用于驱动LED七段共阴极显示数码管。若将秒、分、时计数器的每位输出分别送到相应七段数码管的输入端，便可以进行不同数字的显示。在译码管输出与数码管之间串联电阻R作为限流电阻。其电路图如下：
图六译码显示电路
?校时电路
校时电路是数字钟不可缺少的部分，每当数字钟与实际时间不符时，需要根据标准时间进行校时。一般电子表都具有时、分、秒等校时功能。为了使电路简单，在此设计中只进行分和小时
的校时。“快校时”是通过开关控制，使计数器对1Hz 校时脉冲计数。图中S1为校正用的控制开关，校时脉冲采用分频器输出的1Hz 脉冲，当S1为“0”时可以进行“快校时”。 其电路图如下：
图七 校队电路
五、实验方法：
1、秒脉冲产生部分
采用555多谐振荡器产生1HZ 频率信号，作为秒脉冲及整体电路的信号输入部分。其仿真电路图如下图所示：
图八 秒脉冲发生器仿真电路
2、计数电路
电子钟计时分为小时、分钟和秒，其中小时为二十四进制，分钟和秒均为六十进制，输出可以用数码管显示，所以要求二十四进制为00000000~00100100计数，六十进制为00000000~01100000计数，并且均为8421码编码形式。 （1） 小时计数——二十四进制电路仿真
用两片74LS160N （分A 片、B 片）设计一个一百进制的计数器，在24（00100100）处直
8
9
10
U10C
74LS00 1
2
3 U11A
74LS00 11 12
13
U10D
74LS00
R3
3.3k
C1 0.01uF
S1 GND
10
11
U8E
74LS04 1HZ
S2/M2 Q2+5V
接取出所有为1的端口，经过输入与非门74LS00D，再给两个清零端CLR。使用74LS160N异步清零功能完成二十四进制循环，计数范围为0~23。然后用七段显示译码器74LS47D将A、B 两片74LS160N的输出译码给LED数码管。仿真电路如图九所示。：
图九 24进制——时计数器仿真电路
（2）分钟、秒计数——六十进制电路仿真
此电路类似于二十四进制计数器，采用74LS160N设计出一百进制的计数器，在60（01100000）处直接取出所有为1的端口，经过输入与非门74LS00D，再给两个清零端CLR。使用74LS160N异步清零功能完成六十进制循环，计数范围为0~59。然后用七段显示译码器74LS47D将A、B两片74LS160N的输出译码给LED数码管。仿真电路如图所示：
图十 60进制——秒计数器仿真电路
图十一 60进制——分计数器仿真电路
（四）校时校分（秒）电路。
数字钟应具有分校正和时校正功能，因此，应截断分个位和时个位的直接计数通路，并采用正常计时信号与校正信号可以随时切换的电路接入其中。这里利用两个与非门加一个单刀双掷开关来实现校时功能。第一个74LS00D与非门的输入端一端接清零信号，另一端接第二个与非门的输入端，第二个74LS00D的输入端一端接计数脉冲，另一端接一个单刀双掷开关。开关接通的一段接地，另一端接高电平。当开关打到另一端时，时或分的个位就单独开始计数，这样就能实现校时功能。其电路图如图所示：
图十二校分仿真电路
六、实验结果和结论：
数字时钟仿真电路图如下图所示，在Multisim11.0中进行仿真，可以实现数字时钟的显示功
能、校时功能。显示功能中，小时实现的是24进制，分和秒实现的是60进制，通过校时电路能够分别校对时和分。
图十三数字时钟仿真电路
数字钟设计报告——数字电路实验报告
. 数字钟设计实验报告 专业:通信工程 :王婧 班级:111041B 学号:111041226 .
数字钟的设计 目录 一、前言 (3) 二、设计目的 (3) 三、设计任务 (3) 四、设计方案 (3) 五、数字钟电路设计原理 (4) （一）设计步骤 (4) （二）数字钟的构成 (4) （三）数字钟的工作原理 (5) 六、总结 (9) １

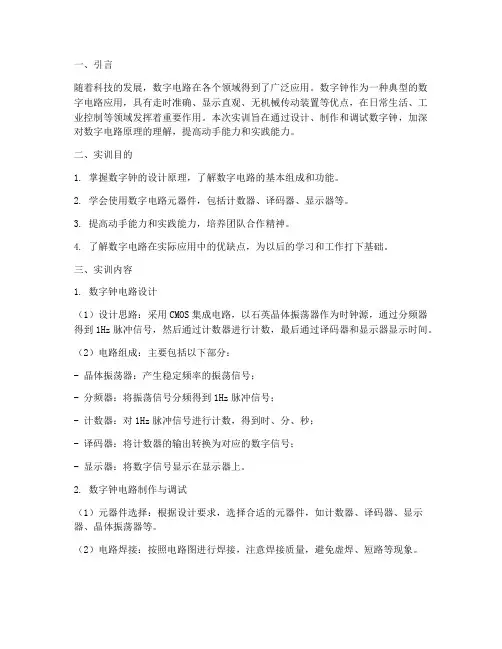

一、前言 此次实验是第一次做EDA实验，在学习使用软硬件的过程中，自然遇到很多不懂的问题，在老师的指导和同学们的相互帮助下，我终于解决了实验过程遇到的很多难题，成功的完成了实验，实验结果和预期的结果也是一致的，在这次实验中，我学会了如何使用Quartus II软件，如何分层设计点路，如何对实验程序进行编译和仿真和对程序进行硬件测试。明白了一定要学会看开发板资料以清楚如何给程序的输入输出信号配置管脚。这次实验为我今后对 EDA的进一步学习奠定了更好的理论基础和应用基础。 通过本次实验对数电知识有了更深入的了解，将其运用到了实际中来，明白了学习电子技术基础的意义，也达到了其培养的目的。也明白了一个道理：成功就是在不断摸索中前进实现的，遇到问题我们不能灰心、烦躁，甚至放弃，而要静下心来仔细思考，分部检查，找出最终的原因进行改正，这样才会有进步，才会一步步向自己的目标靠近，才会取得自己所要追求的成功。 ２
二、设计目的 1.掌握数字钟的设计方法。 2熟悉集成电路的使用方法。 3通过实训学会数字系统的设计方法； 4通过实训学习元器件的选择及集成电路手册查询方法； 5通过实训掌握电子电路调试及故障排除方法； 6熟悉数字实验箱的使用方法。 三、设计任务 设计一个可以显示星期、时、分、秒的数字钟。 要求： 1、24小时为一个计数周期； 2、具有整点报时功能； 3、定时闹铃（未完成） 四、设计方案 一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器和定时器组成。干电路系统由秒信号发生器、“时、 ３
