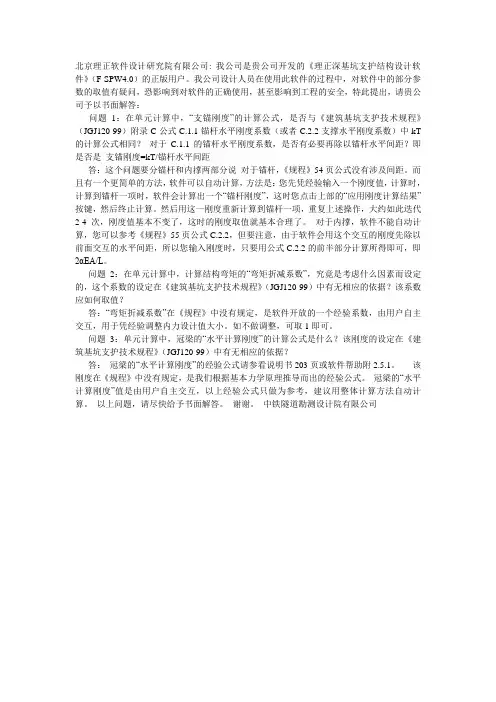

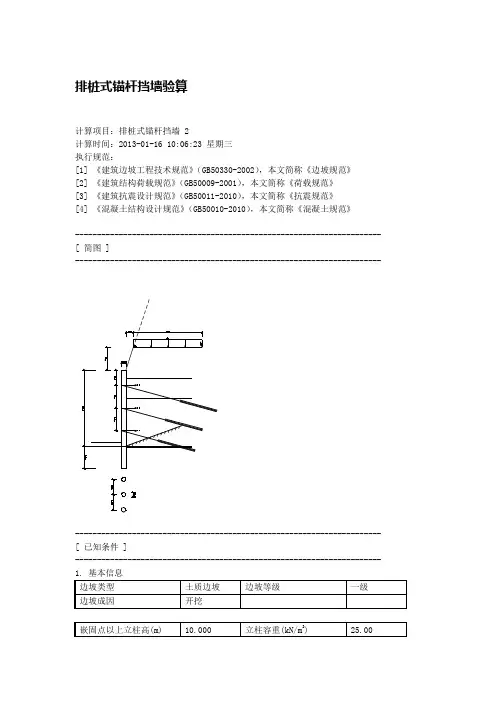

桩锚计算书.
基坑深度-13.7m段设计计算书
基坑深度[桩顶距坑底距离]/(m)=8.7
邻土面水位距桩顶距离/(m)=9.5
邻坑面水位距桩顶距离/(m)=9.5
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=1
锚杆钢筋安全系数=1.5
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
桩嵌固深度=4(m)
最大弯矩点距桩顶距离=5.22(m)
纵向每延米最大弯矩值=502.30(KN.m)
土压力零点距桩顶距离=9.31(m)
抗滑安全系数=2.14
设计最大弯矩=723.31(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=41.18[cm^2]
配筋数=9Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=2.17[cm]
地基承载力安全系数=9.74
三桩两锚
锚杆水平间距=2.4(m)
纵向每延米水平向计算锚固力=188.47(KN)
锚杆轴向设计拉力值Nt=468.28(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=5.32(cm^2)
需要4束15.0(7Φ5)钢绞线
锚杆自由段长=4.33(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=17.92(m),取18m。
锚杆总长23m。
基坑深度-13.7m(售楼处)段设计计算书
基坑深度[桩顶距坑底距离]/(m)=8.7
邻土面水位距桩顶距离/(m)=9.5
邻坑面水位距桩顶距离/(m)=9.5
地面均布荷载/(KPa)=145
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=1
锚杆钢筋安全系数=1.6
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
桩嵌固深度=4(m)
最大弯矩点距桩顶距离=5.22(m)
纵向每延米最大弯矩值=609.07(KN.m)
土压力零点距桩顶距离=9.37(m)
抗滑安全系数=2.02
设计最大弯矩=877.06(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=51.34[cm^2]
配筋数=11Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=1.87[cm]
地基承载力安全系数=9.92
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=236.31(KN)
锚杆轴向设计拉力值Nt=391.43(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=4.74(cm^2)
需要3束15.0(7Φ5)钢绞线
锚杆自由段长=4.36(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=14.98(m),取15m
锚杆总长20m
基坑深度-17.1m 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=12.1
邻土面水位距桩顶距离/(m)=12.6
邻坑面水位距桩顶距离/(m)=12.6
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=2
锚杆钢筋安全系数=1.6
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
2 5.
3 15 .1
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.14(m)
最大弯矩点距桩顶距离=1.12(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.27
---------------第2步开挖---------------
基坑深度=5.8(m)
土压力零点距桩顶距离=5.81(m)
桩嵌固深度=3.73(m)
最大弯矩点距桩顶距离=7.58(m)
纵向每延米最大弯矩值=157.55(KN.m)
抗滑安全系数=1.73
第1道锚撑:
纵向每延米水平向计算锚固力=98.85(KN)
---------------第3步开挖---------------
基坑深度=12.1(m)
土压力零点距桩顶距离=12.34(m)
桩嵌固深度=4(m)
最大弯矩点距桩顶距离=8.70(m)
纵向每延米最大弯矩值=478.91(KN.m)
抗滑安全系数=1.65
设计最大弯矩=689.63(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=39.03[cm^2]
配筋数=8Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=6.04[cm]
地基承载力安全系数=7.01
第1道锚撑:
两桩一锚
锚杆水平间距=3.2(m)
纵向每延米水平向计算锚固力=98.85(KN)
锚杆轴向设计拉力值Nt=327.48(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=3.97(cm^2)
需要3束15.0(7Φ5)钢绞线
锚杆自由段长=5.78(m),取6m
锚杆锚固段长=12.53(m) ，取13m
第一道锚杆总长19m
第2道锚撑:
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=329.14(KN)
锚杆轴向设计拉力值Nt=545.20(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=6.61(cm^2)
需要4束15.0(7Φ5)钢绞线
锚杆自由段长=3.38(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=15.65(m),取16m
第一道锚杆总长21m
基坑深度-17.9m 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=12.9
邻土面水位距桩顶距离/(m)=13.4
邻坑面水位距桩顶距离/(m)=13.4
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=2
锚杆钢筋安全系数=1.5
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
2 6.
3 15 .1
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42
水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.14(m)
最大弯矩点距桩顶距离=1.12(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.27
--------------------------------------------- ---------------第2步开挖---------------
基坑深度=6.8(m)
土压力零点距桩顶距离=7.33(m)
桩嵌固深度=4.03(m)
最大弯矩点距桩顶距离=4.10(m)
纵向每延米最大弯矩值=269.38(KN.m)
抗滑安全系数=1.81
第1道锚撑:
纵向每延米水平向计算锚固力=134.75(KN)
--------------------------------------------- ---------------第3步开挖---------------
基坑深度=12.9(m)
土压力零点距桩顶距离=13.15(m)
桩嵌固深度=4(m)
最大弯矩点距桩顶距离=9.33(m)
纵向每延米最大弯矩值=503.16(KN.m)
抗滑安全系数=1.44
设计最大弯矩=724.56(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=41.26[cm^2]
配筋数=9Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=6.03[cm]
地基承载力安全系数=6.86
第1道锚撑:
两桩一锚
锚杆水平间距=3.2(m)
纵向每延米水平向计算锚固力=134.75(KN)
锚杆轴向设计拉力值Nt=446.40(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=5.07(cm^2)
需要3束15.0(7Φ5)钢绞线
锚杆自由段长=6.17(m),取6.2m
锚杆锚固段长=17.08(m)，取17.3m
锚杆总长23.5m
第2道锚撑:
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=343.86(KN)
锚杆轴向设计拉力值Nt=569.58(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=6.47(cm^2)
需要4束15.0(7Φ5)钢绞线
锚杆自由段长=3.29(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=16.35(m),取16.5m
锚杆总长21.5m
基坑深度-17.9m(南区西侧) 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=15.9
邻土面水位距桩顶距离/(m)=18.5
邻坑面水位距桩顶距离/(m)=18.5
地面均布荷载/(KPa)=55
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=2
锚杆钢筋安全系数=1.6
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 3.3 15 .075
2 9.
3 15 .1
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.56 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42
水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.12(m)
最大弯矩点距桩顶距离=1.11(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.23
--------------------------------------------- ---------------第2步开挖---------------
基坑深度=6.8(m)
土压力零点距桩顶距离=7.33(m)
桩嵌固深度=4.03(m)
最大弯矩点距桩顶距离=4.09(m)
纵向每延米最大弯矩值=269.40(KN.m)
抗滑安全系数=1.81
第1道锚撑:
纵向每延米水平向计算锚固力=134.75(KN)
--------------------------------------------- ---------------第3步开挖---------------
基坑深度=12.9(m)
土压力零点距桩顶距离=13.15(m)
桩嵌固深度=4.4(m)
最大弯矩点距桩顶距离=9.33(m)
纵向每延米最大弯矩值=503.17(KN.m)
抗滑安全系数=1.44
设计最大弯矩=724.56(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=41.26[cm^2]
配筋数=9Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=6.04[cm]
地基承载力安全系数=6.85
第1道锚撑:
两桩一锚
锚杆水平间距=3.2(m)
纵向每延米水平向计算锚固力=134.75(KN)
锚杆轴向设计拉力值Nt=446.42(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=5.41(cm^2)
需要4束15.0(7Φ5)钢绞线
锚杆自由段长=6.17(m),取6.2m
锚杆锚固段长=17.08(m),取17.3m
锚杆总长23.5m
第2道锚撑:
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=343.86(KN)
锚杆轴向设计拉力值Nt=569.59(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=6.90(cm^2)
需要4束15.0(7Φ5)钢绞线
锚杆自由段长=3.29(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=16.35(m), 取16.5m
锚杆总长20.5m
基坑深度-19.1m 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=14.1
邻土面水位距桩顶距离/(m)=14.6
邻坑面水位距桩顶距离/(m)=14.6
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=3
锚杆钢筋安全系数=1.5
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
2 4.8 15 .1
3 8.8 15 .18
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.14(m)
最大弯矩点距桩顶距离=1.12(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.27
---------------------------------------------
---------------第2步开挖---------------
基坑深度=5.3(m)
土压力零点距桩顶距离=5.31(m)
桩嵌固深度=3.21(m)
最大弯矩点距桩顶距离=2.98(m)
纵向每延米最大弯矩值=117.88(KN.m)
抗滑安全系数=1.62
第1道锚撑:
纵向每延米水平向计算锚固力=87.90(KN)
---------------------------------------------
---------------第3步开挖---------------
基坑深度=9.3(m)
土压力零点距桩顶距离=9.93(m)
桩嵌固深度=2.71(m)
最大弯矩点距桩顶距离=7.26(m)
纵向每延米最大弯矩值=234.13(KN.m)
抗滑安全系数=1.66
第1道锚撑:
纵向每延米水平向计算锚固力=87.90(KN)
第2道锚撑:
纵向每延米水平向计算锚固力=226.85(KN)
---------------------------------------------
---------------第4步开挖---------------
基坑深度=14.1(m)
土压力零点距桩顶距离=14.36(m)
桩嵌固深度=5(m)
最大弯矩点距桩顶距离=17.60(m)
纵向每延米最大弯矩值=377.74(KN.m)
抗滑安全系数=1.35
设计最大弯矩=543.95(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=30.06[cm^2]
配筋数=7Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=-1.34[cm]
地基承载力安全系数=10.46
第1道锚撑:
两桩一锚
锚杆水平间距=3.2(m)
纵向每延米水平向计算锚固力=87.90(KN)
锚杆轴向设计拉力值Nt=291.21(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=3.31(cm^2)
需要2束15.0(7Φ5)钢绞线
锚杆自由段长=6.75(m),取6.8m
锚杆锚固段长=11.14(m),取11.2m
锚杆总长18m
第2道锚撑:
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=226.85(KN)
锚杆轴向设计拉力值Nt=375.77(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=4.27(cm^2)
需要3束15.0(7Φ5)钢绞线
锚杆自由段长=4.59(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m 锚杆锚固段长=10.78(m)，取11m
锚杆总长16m
第3道锚撑:
三桩两锚
锚杆水平间距=2.4(m)
纵向每延米水平向计算锚固力=297.01(KN)
锚杆轴向设计拉力值Nt=737.97(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=8.39(cm^2)
需要5束15.0(7Φ5)钢绞线
锚杆自由段长=2.67(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m 锚杆锚固段长=11.77(m)，取12m
锚杆总长17m
基坑深度-19.5m 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=14.5
邻土面水位距桩顶距离/(m)=15
邻坑面水位距桩顶距离/(m)=15
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.1
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=3
锚杆钢筋安全系数=1.5
锚固长度安全系数=1.4
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa)
1 .3 15 .075
2 4.9 15 .1
3 10.
4 1
5 .18
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.17 20 15 28
2 6.24 20 12 30
3 10.0
4 20 0 32
4 15.24 20 0 40
5 19.24 20 25 19
6 22.81 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.04(m)
最大弯矩点距桩顶距离=1.12(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.27
---------------------------------------------
---------------第2步开挖---------------
基坑深度=5.4(m)
土压力零点距桩顶距离=5.41(m)
桩嵌固深度=3.07(m)
最大弯矩点距桩顶距离=2.98(m)
纵向每延米最大弯矩值=123.63(KN.m)
抗滑安全系数=1.66
第1道锚撑:
纵向每延米水平向计算锚固力=90.05(KN)
--------------------------------------------- ---------------第3步开挖---------------
基坑深度=10.9(m)
土压力零点距桩顶距离=11.12(m)
桩嵌固深度=2.73(m)
最大弯矩点距桩顶距离=7.99(m)
纵向每延米最大弯矩值=374.87(KN.m)
抗滑安全系数=1.66
第1道锚撑:
纵向每延米水平向计算锚固力=90.05(KN)
第2道锚撑:
纵向每延米水平向计算锚固力=281.42(KN)
--------------------------------------------- ---------------第4步开挖---------------
基坑深度=14.5(m)
土压力零点距桩顶距离=14.77(m)
桩嵌固深度=5(m)
最大弯矩点距桩顶距离=18.52(m)
纵向每延米最大弯矩值=540.11(KN.m)
抗滑安全系数=1.52
设计最大弯矩=777.75(KN.m)
桩径=800[mm]
桩距=1.6[m]
按等效矩形单面配筋:
等效矩形长和宽=700.80(mm)
配筋面积=44.70[cm^2]
配筋数=10Φ25
箍筋直径Φ8,间距200mm
加强筋直径Φ12,间距2000mm
总桩数=0
桩材料造价=0.00元
底部隆起值=-0.94[cm]
地基承载力安全系数=10.07
第1道锚撑:
两桩一锚
锚杆水平间距=3.2(m)
纵向每延米水平向计算锚固力=90.05(KN)
锚杆轴向设计拉力值Nt=298.32(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=3.39(cm^2)
需要2束15.0(7Φ5)钢绞线
锚杆自由段长=6.95(m),取7m
锚杆锚固段长=11.41(m)，取11.5m
锚杆总长18.5m
第2道锚撑:
一桩一锚
锚杆水平间距=1.6(m)
纵向每延米水平向计算锚固力=281.42(KN)
锚杆轴向设计拉力值Nt=466.15(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=5.30(cm^2)
需要3束15.0(7Φ5)钢绞线
锚杆自由段长=4.74(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=13.38(m)，取13.5m
锚杆总长18.5m
第3道锚撑:
三桩两锚
锚杆水平间距=2.4(m)
纵向每延米水平向计算锚固力=303.90(KN)
锚杆轴向设计拉力值Nt=755.09(KN)
锚杆与水平线的夹角=15(°)
锚杆钢筋面积=8.58(cm^2)
需要5束15.0(7Φ5)钢绞线
锚杆自由段长=2.10(m)
根据规范要求，若锚杆自由段长度小于5m，设计自由段长度取5m
锚杆锚固段长=12.04(m)，取12.2m
锚杆总长17.2m
基坑深度-20.6m 段设计计算书
基坑深度[桩顶距坑底距离]/(m)=15.6
邻土面水位距桩顶距离/(m)=16.1
邻坑面水位距桩顶距离/(m)=16.1
地面均布荷载/(KPa)=115
桩嵌固深度安全系数=1.2
桩背与土的摩擦角系数[0-2/3]=.6
锚撑道数=3
锚杆钢筋安全系数=1.5
锚固长度安全系数=1.3
锚杆抗拉强度/(MPa)=1320
锚杆钻孔直径/(m)=.15
锚杆层号锚杆距桩顶距离/(m) 锚杆与水平面夹角/(°) 锚固体与土体粘结强度/(MPa) 1 .3 15 .075
2 5.6 15 .1
3 10.9 15 .16
土层编号深度[距桩顶距离]/(m) γ/(KN/m^3) Ｃ/(KPa) Φ/(°)
1 2.56 20 15 28
2 7.24 20 12 30
3 10.22 20 0 32
4 15.54 20 0 40
5 21.14 20 25 19
6 24.71 20 0 33
7 29.81 20 0 42 水土合算
规程土压力
---------------计算结果---------------
---------------第1步开挖---------------
基坑深度=.8(m)
土压力零点距桩顶距离=0.81(m)
桩嵌固深度=1.12(m)
最大弯矩点距桩顶距离=1.11(m)
纵向每延米最大弯矩值=10.19(KN.m)
抗滑安全系数=2.23
---------------------------------------------
---------------第2步开挖---------------
基坑深度=6.1(m)
土压力零点距桩顶距离=6.11(m)
桩嵌固深度=3.59(m)
最大弯矩点距桩顶距离=3.37(m)
纵向每延米最大弯矩值=169.16(KN.m)
抗滑安全系数=1.65
第1道锚撑:
纵向每延米水平向计算锚固力=105.66(KN)
---------------------------------------------
---------------第3步开挖---------------
基坑深度=11.4(m)
土压力零点距桩顶距离=11.63(m)
桩嵌固深度=2.98(m)
最大弯矩点距桩顶距离=8.58(m)
纵向每延米最大弯矩值=364.51(KN.m)
抗滑安全系数=1.65
第1道锚撑:
纵向每延米水平向计算锚固力=105.66(KN)
第2道锚撑:
纵向每延米水平向计算锚固力=300.59(KN)
---------------------------------------------
---------------第4步开挖---------------
钻孔灌注桩计算书
桩基础计算 一.钻孔灌注桩单桩竖向承载力计算 1.桩身参数 ZH1 桩身直径d=600mm 桩身周长u=n d=1.884m，桩端面积Ap= n d2=0.2826m2 岩土力学参数 取-20kpa。 2.单桩承载力特征值 根据《建筑桩基技术规范》(JGJ 94-2008)5.3.5公式(5.3.5) Q uk=q pk ? Ap+U ?刀q sik ? Li =1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q uk/2=937.29kpa，取Ra=920kpa ZH2 桩身直径d=600mm，扩底后直径D=1000mm 桩身周长u=n d=1.884m，桩端面积Ap= n D2=0.785m2 取-20kpa。 2.单桩承载力特征值 根据《建筑桩基技术规范》(JGJ 94-2008) 5.3.5公式(5.3.5) Q uk=q pk ? Ap+u?刀q sik ? Li =1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q uk/2=1288.97kpa，取Ra=1250kpa
二.桩身强度验算 1 ?设计资料 截面形状：圆形 截面尺寸：直径 d = 600 mm 已知桩身混凝土强度等级求单桩竖向力设计值基桩类型：灌注桩工作条件系数：￡ = 0.70 2 混凝土：C25，f c = 11.90N/mm 设计依据：《建筑地基基础设计规范》 2 ?计算结果 (GB 50007-2011) 桩身横截面积 2 2 A d 600 A ps = n = 3.14 X = 282743 mm H 4 4 单桩竖向力设计值： Ra < A ps f c' c = 282743 1X.90 0(70 = 2355.25K N 故桩身可采用构造配筋。 由《建筑桩基技术规范》(JGJ 94-2008) 4.1.4条，灌注桩正截面配筋率取0.5%，桩身 配筋计算：As=0.5%x3.14x300x300=1413m 2,实配 6 C 18 三.桩数选择 根据《建筑桩基技术规范》(JGJ 94-2008)公式(5.1.1-1 ) 1) 对于ZH1，考虑覆土及承台自 重选用单桩能够承受的F K最大值为 F K=Ra x n- G K=1250x1- (20x1.2x1.2x3+26x1.2x1.2x0.8 ) =803.65KN >634KN，满足 对于ZH2，考虑覆土及承台自重选用单桩能够承受的F K最大值为 F K=Ra x n- G K=1250x1- (20x1.2x1.2x3+26x1.2x1.2x0.8 ) =1051.28KN > 962KN，满足 2) 本工程荷载效应标准组合N最大值为1382KN，根据《建 筑桩基技术规范》(JGJ 94-2008) 5.1.1 及5.1.2 条，初步选用ZH1 其中 F k=1382KN , G=20x1.2x3x3+26x1.2x3x1=309.6KN, M xk=-212KN.m, Yi=0.9m, Xi=0 , Ra=920kpa Ni=( F k + G k)/n ± (M xk X Yi)/ 刀Yi 2 ± (M y k x Xi)/ 刀Xi 2 ( 5.1.1-2) Ni w 1.2Ra ( 5.2.1-2)故n >( F k+G k)/{1.2Ra-(M xk X Yi)/ 刀Yi 2} =(1382+309.6)/{1.2x920+212x0.9/(0.9 x2)}=1.38, 取2根ZH1能够满足要求
工程桩基础设计计算书
基 础 工 程 课 程 设 计 计 算 书 系别：土木工程系 姓名：盛懋 目录 1 .设计资料 (3) 1.1 建筑物场地资料 (3) 2 .选择桩型、桩端持力层、承台埋深 (3)
2.1 选择桩型 (3) 2.2 选择桩的几何尺寸以及承台埋深 (3) 3 .确定单桩极限承载力标准值 (4) 3.1 确定单桩极限承载力标准值 (4) 4 .确定桩数和承台底面尺寸 (4) 5 .确定复合基桩竖向承载力设计值及群桩承载力和 (5) 5.1 四桩承台承载力计算 (5) 6 .桩顶作用验算 (6) 6.1 四桩承台验算 (6) 7 .桩基础沉降验算 (6) 7.1 桩基沉降验算 (6) 8 .桩身结构设计计算 (9) 8.1 桩身结构设计计算 (9) 9 .承台设计 (10) 9.1 承台弯矩计算及配筋计算 (10) 9.2 承台冲切计算 (11) 9.3承台抗剪验算 (12) 9.4 承台局部受压验算 (12) 1. 工程地质资料及设计资料 1) 地质资料 某建筑物的地质剖面及土性指标表1-1所示。场地地层条件：粉质粘土土层取q sk＝60kpa，q ck＝430kpa；饱和软粘土层q sk＝26kpa；硬塑粘土层q sk＝80kpa，q pk＝2500kpa；设上部结构传至桩基顶面的最大荷载设计值为：V=2050kn，M=300kn?m，H=60kn。选择钢筋混凝土打入桩基础。柱的截面尺寸为400mm?600mm。已确定基础顶面高程为地表以下0.8m，承
台底面埋深1.8m 。桩长8.0m 。 土层的主要物理力学指标 表1-1 编号 名称 H m W % ? kn/m 3 ? ° S r e I p I L G s E s mpa f ak kpa a 1-2 mpa -1 1 杂填土 1.8 16.0 2 粉质粘土 2.0 26.5 19.0 20 0.9 0.8 12 0.6 2.7 8.5 190 3 饱和软粘土 4.4 42 18.3 16.5 1.0 1.1 18.5 0.98 2.71 110 0.96 4 硬塑粘土 >10 17.6 21.8 28 0.98 0.51 20.1 0.25 2.78 13 257 2）设计内容及要求 需提交的报告：计算说明书和桩基础施工图: (1)单桩竖向承载力计算 (2)确定桩数和桩的平面布置 (3)群桩中基桩受力验算 (4)群桩承载力和 （5）基础中心点沉降验算（桩基沉降计算经验系数为1.5） (6)承台结构设计及验算 2 .选择桩型、桩端持力层 、承台埋深 1）、根据地质勘察资料，确定第4层硬塑粘土为桩端持力层。采用钢筋混凝土预制桩，桩截面为方桩，为400mm ×400mm ，桩长为8米。桩顶嵌入承台50cm ，则桩端进持力层1.55米。承台底面埋深1.8m ，承台厚1m 。 2）、构造尺寸：桩长L ＝8m ，截面尺寸：400×400mm 3）、桩身：混凝土强度 C30、 c f ＝14.3MPa 4φ16 y f ＝210MPa 4）、承台材料：混凝土强度C20、 c f ＝9.6MPa 、 t f ＝1.1MPa 3.确定单桩竖向承载力标准值 （1）单桩竖向承载力标准值Quk
灌注桩桩基计算书压屈
单桩承载力计算书 本工程采用机械钻孔灌注桩： 按Z9孔计算 单桩侧阻力计算： （1.3X10+16X4.5+4.7X28+8X23+5.6X24）X0.6X3.14=1009kN 单桩端承力计算：0.3X0.3X3.14X1500=423 kN 单桩承载力特征值取1400 kN。 桩自身强度验算： 0.9X0.3X0.3X3.14X11.9X1000=3026 kN>1400 kN（满足要求） 2.桩长36~40m，桩径700mm，以第6-2层强分化基岩作为桩端持力层。单桩侧阻力计算： （1.3X10+16X4.5+4.7X28+8X23+5.6X24）X0.7X3.14=1178kN 单桩端承力计算：0.35X0.35X3.14X1500=576kN 单桩承载力特征值取1700 kN。 桩自身强度验算： 0.9X0.35X0.35X3.14X11.9X1000=4119 kN>1700 kN（满足要求）
桩身压屈验算计算书 已知:桩砼:C25fc=11.9N/mm2 =11.9x103 kN/m2 Ec=2.8x104 N/mm =2.8x107 kN/m2 桩主筋:?D Es=2.0x108 kN/m2 桩身截面面积A=3.14*0.32=0.2826m2 1.桩身截面换算惯性矩(此处由于桩配筋量少,故不考虑钢筋对惯性 矩的影响,直接采用桩身截面惯性矩) Io=3.14*D4/64=3.14*0.64/64=6.3585*10-3 2.EI=0.85*Ec*Io=0.85*2.8*107*6.3585*10-3=15.13*104 3.桩身计算宽度: bo=0.9*(1.5d+0.5)=0.9*(1.5*0.6+0.5)=1.26m 4.查表 5.7.5,取m=0.35(MN/m4) 5.a=5√(m*bo/EI)= 5√(0.35*103*1.26/15.13*104)=0.311 4/a=4/0.311=12.86m<桩长L=48m 6.Lc=0.5*(4/a)=0.5*12.86=6.43m￣ Lc/d=6.43/0.6=10.72 查表5.8.4-2,压屈系数￠=0.94 满足压屈要求
钻孔灌注桩平台施工方案
目录 一、工程概况 (2) 1．1桥位、桥型布置 (2) 1．2钻孔桩主要工程量 (2) 1．3施工环境条件 (2) 二、钻孔施工平台设计与施工方案 (6) 2．1搭设辅通航孔桥钻孔施工平台 (6) 2．2搭设浅滩区施工平台 (18) 三、主要施工组织安排 (19) 3.1机构组织 (20) 3.2工期安排 (20) 3.3资源配置 (21) 四、质量保证措施 (22) 4.1质量管理机构 (23) 4.2质量保证体系 (23) 五、安全及环保措施 (24) 5.1安全保证措施 (24) 5.2环保措施 (26) 5.3文明施工 (26)
钻孔灌注桩平台设计与施工方案 一、工程概况 1．1 桥位、桥型布置 上海长江大桥工程B7标段位于北港桥梁工程近崇明岛侧，起点桩号K19+238，终点桩号K20+678.64，全长1440.64m，由辅通航孔桥、崇明岛侧浅滩区非通航孔50m梁连续梁桥和陆上段30m梁连续梁桥三部分组成。 辅通航孔桥距崇明岛大堤约500m，桩号范围K19+238～K19+678，考虑3000吨级船舶双向单孔通航，桥梁上部结构采用四跨预应力砼连续梁，设三个主墩和两座边墩，长440m，跨径组合80＋140＋140＋80m。主梁采用单箱单室斜腹板截面，墩身采用钢筋砼空心薄壁墩，基础采用φ320～250cm变截面钻孔灌注桩。 崇明岛侧浅滩区50m梁连续梁桥桩号范围K19+678～K20+378，长700m。上部结构采用双幅等高单箱单室箱梁，跨径组合为7x50m＋7x50m；墩身采用钢筋砼薄壁空心墩，基础采用钻孔灌注桩、PHC钢筋砼预应力管桩两种形式。 1．2 钻孔桩主要工程量 钻孔桩工程数量表表1 1．3 施工环境条件 1.3.1地形地貌特征
(完整)三丘田灌注桩施工平台计算书
轮渡码头扩建及配套工程 （鼓浪屿轮渡候船平台及三丘田码头扩建工程） 灌注桩施工平台 结 构 计 算 书 计算： 审核： 编制时间：2011年12月20日 中交三航局鼓浪屿轮渡候船平台及三丘田码头扩建工程项目经理部
目录 第一章施工平台计算说明 一、设计依据 二、主要技术标准 三、技术规范 四、主要材料 五、设计要点 六、结构计算内容 七、使用注意事项 第二章施工平台结构计算书 一工程概况 二设计参数 三［20槽钢计算 四纵梁工字钢I36计算 五桩顶横垫梁（工字钢I36）强度验算六钢管桩竖向承载力计算 七、平台的稳定性验算。 八、平台抗9级风稳定性验算
第一章施工平台计算说明 一、设计依据 本施工平台上部纵、横梁采用I36b和3I36b的工字钢，下部桩基采用Φ630×8mm钢管作为桩基础，满足平台的使用功能要求。 二、主要技术标准 1、桥梁用途：满足本工程项目冲孔灌注桩施工使用的钢平台，使用寿命为3个月。 2、设计单跨标准跨径 5.5m～6m。 3、设计荷载：①成孔桩机（100 KN/台），② 500KN履带吊车，③材料堆放及电缆等荷载：2KN/m。本设计未设人行道荷载，暂不考虑人群荷载。 4、平台面标高：与老驳岸齐平(轮渡扩建平台为+7.3m；三丘田码头为+7.5m)。 5、设计风速:24.4m/s(9级风20.8～24.4m/s) 三、技术规范 1、中华人民共和国交通部部标准《公路桥涵设计通用规范》JTJ021-89。 2、中华人民共和国交通部部标准《公路桥涵结构及木结构设计规范》 JTJ025-86。 3、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》（JTG D63-2007）。 4、中华人民共和国交通部战备办《装备式公路钢桥使用手册》（交通部战备办发布，1998年6月）。 5、中华人民共和国交通部部标准《公路桥涵施工技术规范》JTJ041-2000。 四、主要材料 1、钢材 钢管桩采用Q235A钢板卷制，其技术标准应符合国家标准（GB699-65）的有关规定。 型钢应符合国家标准（GB2101-80）的有关规定。 钢材容许应力及弹性模量
钻孔灌注桩施工安全技术(正式版)
文件编号：TP-AR-L9829 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 钻孔灌注桩施工安全技 术(正式版)
钻孔灌注桩施工安全技术(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 一、钻孔灌注桩施工的一般要求 1．施工前应具备工程地质资料和水文地质资料，具备所用各种原材料及制品的质量检验报告。 2．施工时应按有关规定，制定安全生产、保护环境等措施。 3，灌注桩施工应有齐全、有效的施工纪录。 二、钻孔灌注桩施工技术要点 (一)施工平台 1．除在旱地施工外，场地为浅水时，宜采用筑岛法施工。筑岛面积应按钻孔方法、机具大小而定。岛的高度应高出最高施工水位o.5～1.0m。
2．场地为深水时，可采用固定式平台或浮式平台。平台须稳固牢靠，能承受施工时的静载和动载。 3．水中施工平台应防止船只碰撞，应在平台首尾设置警示灯等标志以及救生器材，以保人身安全。 (二)护筒设置 1．护筒一般由钢板加工而成，其内径宜比桩径大200～400mm。 2．护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，倾斜不大于1％。 3．旱地或筑岛平台处护筒可用挖坑埋设法，护筒底部和四周所填黏质土必须分层夯实。 4．水域护筒设置，应严格注意平面位置，竖向倾斜和两节护筒的连接质量均需符合上述要求。连接处要牢固、耐压、不漏水。
桩基础工程-课程设计计算书
桩基础工程-课程设计计算书
目录 一、设计资料、要求和分组 (4) 二、确定桩的长度和承台埋深 (5) 1、设计资料 (5) 2、桩的长度验算 (5) 3、验算 (5) 三、单桩配筋设计和计算 (6) 四、确定桩的平面布置 (6) 五、承台结构计算（冲切、受剪、受弯） (6) 1、桩顶荷载 (6) 2、基础净反力设计值 (6) 3、承台柱冲切验算 (7) 4、承台角桩冲切验算 (8) 5、承台受剪验算 (9) 6、承台受弯验算及承台配筋 (8) 7、承台局部受压验算 (11) 六、桩基沉降验算 (11) 1、地基变形计算深度 (11) 2、考虑扩散作用 (11) 3、不考虑扩散作用 (12) 七、绘制桩及承台施工图 (12)
一、设计资料、要求和分组 1.分组 单桩承载力：061班350KN；062班400KN；063班450KN，064班500KN。 桩数： 桩径： 2.采用沉管灌注桩，单柱（500×500mm2）下桩基础 结构形式。 3.地质资料如下： 土层状态厚 度 γ kN/m3 c kPa φ 度 E s MPa q s i a kPa q pa kPa
m 粉土e=0.8 3 18 13 20 12 20 150 亚粘 土 I l=0.5 12 19 15 21 13 25 200 粘土 I l=0.6 较 厚 19 16 20 15 30 250 4.如果需要其他数据，可以参阅有关资料，但要在计 算书中予以说明。 5.设计任务包括： (1) 确定桩的截面尺寸和长度，确定承台埋深； (2) 单桩配筋设计和计算； (3) 确定桩数和桩的平面布置； (4) 承台结构计算（冲切、受剪和受弯）及设计； (5) 桩基沉降计算(分别按考虑扩散和不考虑扩散计算实体深基础下的附加应力)； (6) 绘制桩及承台施工图。 6.参考资料 (1)混凝土结构设计规范（GB50010-2002）.北京：中 国建筑工业出版社，2002.
钻孔灌注桩计算书
桩基础计算 一．钻孔灌注桩单桩竖向承载力计算 1. 桩身参数 ZH1 桩身直径d=600mm 桩身周长u=πd=，桩端面积Ap=πd2= 注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008）表 5.3.5-1，填土的极限侧阻力标准取-20kpa。 2. 单桩承载力特征值 根据《建筑桩基技术规范》（JGJ 94-2008）5.3.5公式（） Q uk=q pk·Ap+u·∑q sik·Li =+(-20x3+75x7+80x4) = 单桩竖向承载力特征值Ra= Q uk/2=，取Ra=920kpa ZH2 桩身直径d=600mm，扩底后直径D=1000mm 桩身周长u=πd=，桩端面积Ap=πD2= 注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008）表 5.3.5-1，填土的极限侧阻力标准取-20kpa。 2. 单桩承载力特征值 根据《建筑桩基技术规范》（JGJ 94-2008）5.3.5公式（） Q uk=q pk·Ap+u·∑q sik·Li =+(-20x3+75x7+80x4) = 单桩竖向承载力特征值Ra= Q uk/2=，取Ra=1250kpa
二．桩身强度验算 1．设计资料 截面形状：圆形 截面尺寸：直径d = 600 mm 已知桩身混凝土强度等级 求单桩竖向力设计值 基桩类型：灌注桩 工作条件系数：?c = 混凝土：C25，f c = mm2 设计依据：《建筑地基基础设计规范》(GB 50007-2011) 2．计算结果 桩身横截面积 A ps = π d2 4 = × 6002 4 = 282743 mm2 单桩竖向力设计值： Ra ≤A ps f c?c= 282743×× = N 故桩身可采用构造配筋。 由《建筑桩基技术规范》（JGJ 94-2008）4.1.4条，灌注桩正截面配筋率取%，桩身配筋计算：As=%=1413m2，实配6 C 18 三．桩数选择 根据《建筑桩基技术规范》（JGJ 94-2008）公式（5.1.1-1） 1）对于ZH1，考虑覆土及承台自重选用单桩能够承受的F K最大值为 F K=Ra x n- G K=1250x1-（）=＞634KN，满足 对于ZH2，考虑覆土及承台自重选用单桩能够承受的F K最大值为 F K=Ra x n- G K=1250x1-（）=＞962KN，满足 2）本工程荷载效应标准组合N最大值为1382KN，根据《建筑桩基技术规范》（JGJ 94-2008）5.1.1及条，初步选用ZH1 其中F k=1382KN，G k=+=, M xk=, Yi=, Xi=0，Ra=920kpa Ni=(F k + G k)/n ± (M xk×Yi)/∑Yi2± (M yk×Xi)/∑Xi2 （5.1.1-2） Ni≤（5.2.1-2）故n≥（F k+G k）/{(M xk×Yi)/∑Yi2}=(1382+/{+}=,取2根ZH1能够满足要求
桩基计算书
桩基参数 桩承载力计算 单桩/基桩竖向承载力特征值计算书(一)、输入参数：
(二)、计算公式： (5.3.5) 式中： Quk──单桩竖向极限承载力标准值； Qsk──总极限侧阻力标准值； Qpk──总极限端阻力标准值； qsik──桩侧第i层土的极限侧阻力标准值，如无当地经验时，可按表5.3.5-1取值； li──桩周第i层土的厚度； qpk──极限端阻力标准值，如无当地经验时，可按表5.3.5-2取值； Ap──桩端面积； u──桩身周长。 (5.2.2) 式中： Quk──单桩竖向极限承载力标准值； K──安全系数，取K=2； Ra──单桩竖向极限承载力特征值。 (三)、计算过程：
1、桩身周长 =(0.500+0.500)×2 =2.000 m 2、桩端面积 =0.500×0.500 =0.250 m2 3、总极限侧阻力标准值 =(30.300×1.300+30.600×2.600+30.900×2.100)×2.000 =367.680 KN —桩侧第i层土的极限侧阻力标准值； q sik —桩周第i层土的厚度。 l i 4、总极限端阻力标准值 =1.000×2000.900×0.250 =500.225 KN —桩端土的极限端阻力标准值； q pk —端阻发挥系数。 α p 5、单桩竖向极限承载力标准值 =367.680+500.225 =867.905 KN 6、单桩竖向极限承载力特征值 =867.905÷2 =433.952 KN K为安全系数,取K=2。
(四)、计算示意图： 桩承载力验算 桩基承载力验算计算书(一)、输入参数：
桩基钢筋笼吊装计算书(DOC)
基钢筋笼吊装计算书 1编制依据 《公路桥涵施工技术规范》JTG/T F50-2011 《公路工程质量检验评定标准》JTG F80/1-2004 《两阶段施工图设计》 《路桥施工计算手册》人民交通出版社 2施工部署 2.1为确保吊装工作顺利进行，应在安全、质量、进度等各方面都能达到理想状态，为此作如下部署： 2.1.1.编制吊装方案，并报相关单位审定批准。 2.1.2.对审定后的吊装方案，在方案实施的施工准备和吊装过程中，必须严格执行。 2.1. 3.吊装前必须完成施工区域的场地清障工作。 2.1.4.吊装前准备好各类吊索具，并确认符合方案规定的要求。 2.2人员配备 本单项工程现场施工总负责人全面负责协调、监督和指导各部门班组落实吊装方案的各项技术要求。相关部门班组配备必要的安全管理、作业人员等，总计管理人员4名，熟练工人10名。 人员配备情况一览表
3机械设备准备 机械设备准备情况一览表 4、施工准备 4.1.存放材料的场地应该平整，压实，排水通畅，临时道路应平整，并满足载重约40吨的货车或者吊车通行，保证不陷车。 4.2.卸货后，马上报验，待材料验收合格后进入下一步工序 4.3.吊装前，复测基础标高，轴线复测，并做出记录，对于轴线偏差过大的，要进行处理，具体处理方法：用钢管套住地脚螺栓，向正确的方向扳，但不能用力过大。 4.4.做好吊机的进场检验工作，确保起重机械各项性能良好。 4.5清除吊机转臂空间范围内障碍物，并用警示彩带设定警戒区域，非吊装施工人员严禁靠近。 4.6吊装前将起重机械试运转一次，观察各部分及操作系统有无异常，并检查所有起重机具钢丝绳、卡环、吊钩等是否安全，符合要求后才使用。 5、机具选择 5.1、作业吊车 5.1.1、考虑工程量，而且安装地点较为分散，故拟选用汽车吊吊装施工。 5.1.2、作业吊车的选择 （1）起重高度计算 H≥H1+H2+H3 式中 H——起重机的起重高度(m)，停机面至吊钩的距离； H1——钢筋笼长度，取单节最长长度10.2m； H2——安装间隙，视具体情况而定，取0.3m； H3——索具高度(m)，绑扎点至吊钩的距离，取0.9m；
某大桥桩基施工平台计算计算书
水上钻孔平台设计 一、概述 平台尺寸为6m×12m，平台桩基采用φ630×7mm钢管6根，其上铺2道纵梁，纵梁采用2C 22b双槽钢，在纵梁上均铺9道横梁，横梁采用2C 22b双槽钢。 本平台承受主要荷载为一台18t，8.8mx2.5m桩基荷载。 设计平台顶面放置一块10mm厚钢板，所以将桩基荷载转化为均布荷载作用于平台结构面。 考虑1.4倍钻机冲击荷载,桩基从安全角度出发，按20t来计算。 所以平台顶面均布荷载q=1.4*200/(8.8*2.5)=12.7KN/㎡ 平台整体受力模型如下图： 平台整理受力模型图 二、平台模拟 此次计算采用midas civil 7.95，建立三维模型模拟实际情况。 平台各构件，除顶面钢板采用板单元外，其余构件均采用梁单元模拟。平台模型如下：
平台整理模型图 三、平台结构验算 1.平台整理强度验算 平台梁最大应力图 平台最大应力为横梁处应力，为105Mpa<σw=145Mpa，所以平台整体强度满足规范要求。 2.平台整理稳定验算
平台整理位移图 平台临界荷载图 平台整体位移为7.7mm 平台桩基反力图 桩基最大反力为137kN。 σ=N/A=137/(630*7)*1.3=40.4Mpa<σw=145Mpa，所以桩基强度满足规范要求。 4.桩基承载力验算 根据《潮州市X051 线江东镇江东大桥维修加固工程施工图设计》2014.09，承台顶面标高8.6m，水面至新增承台面高度:3.4米，所以将平台桩基顶标高定位8m。河底冲刷线标高取-1m。 土层信息: 根据《公路桥涵地基与基础设计规范》（JTG D63-2007），桩侧摩阻力标准值qik取：中粗砂·中砂层80kpa，淤泥15kpa，粘土30kpa。（注意：桩侧摩阻力标准值取值及地质情况是按规范取值，当实际情况与本计算不符时，应适当调整） 1）拟定P3墩~P18墩桩基入中粗砂·中砂层，入层深度5m，则 桩端承载力Ra=1/2（u*ai*li*qik）=0.5*（3.14*0.63*1.0*5*80）=395kpa>140.3kpa（实际桩基最大反力），满足桩基承载力要求。 案例分析：钻孔灌注桩工程量的计算以及清单报价的确定。 一、关键词：案例分析、钻孔灌注桩工程量的计算、清单报价的确定。 二、摘要：根据《计价表》的要求计算各分项工程的工程量；根据《清单计价规范》计算清单工程量；确定清单项目所包含的计价表内容；确定清单的价格。 三、相关知识点： 《计价表》相关知识 钻孔灌注桩相关的工程项目有：钻土孔、钻岩孔、灌混凝土以及泥浆外运，钢筋按钢筋工程计算。 钻土孔按自然地面至岩石表面的深度乘设计桩截面积以立方米计算；钻岩孔以入岩深度乘桩截面积以立方米计算； 混凝土灌入量以设计桩长（含桩尖长）另加一个直径（设计有规定，按设计要求）乘桩截面积以立方米计算；地下室基础超灌高度按现场具体情况另行计算； 泥浆外运的体积等于钻孔体积以立方米计算。 《清单计价规范》相关知识 灌注桩的工程量按设计图示尺寸以桩长（包括桩尖）或根数计算。工作内容包括成孔、固壁；砼制作、运输、灌注、振捣、养护；泥浆池及沟槽砌筑、拆除；泥浆制作运输；清理、运输。 四、举例 某工程桩基础是钻孔灌注混凝土桩，C25混凝土现场搅拌，土孔中充盈系数为1.25，自然地面标高―0.45m，桩顶标高－3.00m，设计桩长12.00m，桩进入岩层1m，桩直径600mm，计100根，泥浆外运5km。 1、试计算与桩相关的工程量，并按《计价表》的规定计价。 2、试确定钻孔灌注桩的工程量清单（项目编码、计量单位、项目特征描述），并确定工程量清单的综合单价。 解：1、（1）按《计价表》规定计算各工程项目工程量 ①钻土孔[（3-0.45）+11]×π×0.3×100=383.12 m ②钻岩孔1×π×0.3×100＝28.27m23 23 ③土孔灌C25混凝土（11＋0.6）×π×0.32×100=328m3 ④岩石孔灌C25混凝土1×π×0.32×100＝28.27m3 ⑤泥浆外运383.12+28.27=411.39m （2）确定定额基价 2-29 钻土孔177.38元/m3 2-32 钻岩孔749.58元/m3 2-35换土孔灌C25混凝土307.13元/m3(换充盈系数和砼强度) 2-36换岩石孔灌C25混凝土272.07元/m3(换砼强度) 2-37 泥浆外运76.45元/m （3）各工程项目造价 ①钻土孔383.12×177.38=67957.83元 ②钻岩孔28.27×749.58=21190.63元 ③土孔灌C25混凝土328×307.13=100738.64元 冲（钻）孔灌注桩计算 编制预算时一般按冲孔钻机计算，应计算项目： 1、成孔计算：区分管径与孔深按入土深度（一般从室外地坪算至桩底的垂直高度）‘米’计算；土层不同时，编制预算时土壤类别可分两部分，按图纸要求的入岩深度（桩端持力层）套用4类土，其余部分套用3类土；按10102102~10102125等定额进行套用。 注：入土深度计算方法：室外地坪至承台面的高度+承台高（含承台垫层）+设计图纸的有效桩长（有效桩长如图纸标注如超出承台10cm 的，承台高度应扣10cm） 2、冲（钻）孔桩混凝土灌注计算：按设计桩长（一般为超出承台10cm）加超灌长度（设计未明确超灌长度的编制预算时按桩径的0.5倍计算）乘以桩截面积以体积计算。（与成孔的长度不同，为实际桩长加超灌长度）；按10102126~10102128定额进行套用。 3、埋设钢护筒计算：按设计埋深深度区分桩径以‘米’计算，设计未明确的按每根桩1.5米计算，按1.5米计算时不用在编制说明内另外说明。按10102130~10102134等定额套用。 4、泥浆制作计算：按成孔体积除以循环次数（循环次数设计未明确 的编制预算时按5次）计算，成孔体积按入土深度乘以桩截面积计算，按10102129定额套用。 公式=成孔体积/循环次数 (入土深度同第一点成孔计算中的入土深度计算方法) 5、泥浆运输计算：①、废泥浆直接外运的工程量按成孔体积乘以系数2.88套用第一章泥浆外运定额，泥浆外运按“10101215泥浆运输”定额套用（该定额已含装卸车费用）；②、废泥浆经风干后外运的按成孔体积套用第一章淤泥外运定额，运淤泥套用相应运土定额，自卸汽车台班数量乘以系数1.30，并套用相应装车定额。 计算方法：按入土深度乘以桩截面积计算 6、砍灌注桩头计算：以体积计算，每根桩一个桩头，体积为超灌长度（设计未明确的编制预算时超灌长度按桩径的0.5倍计算）乘以桩截面面积。定额10101218 7、灌浆钢管计算：设计图纸有要求设置灌浆钢管的还应计算灌浆钢管。【设：本工程采用桩端后注浆,图纸要求压浆管直径壁厚2nn，压浆管长比钢筋笼长度多出55cm,桩底比钢筋笼长度多出5cm，每根桩两根灌浆管，注浆水灰比0.65。（详见图纸说明）】 应计算：①、压浆管：按重量以‘t’计算，套用10102219定额(锚杆制做安装定额)。 计算方法：灌浆钢管长度(0.55米＋钢筋笼长度＋0.05米)【按钢筋笼长度加两端超出长度（超出长度见设计说明长度）】×2 基础工程课程设计 目录 一、设计资料 (4) 二、确定桩的长度和承台埋深 (5) 三、确定单桩的竖向承载力 (5) 四、轴线选择 (5) 五、初步确定桩数及承台尺寸 (5) 六、群桩基础中单桩承载力验算 (6) 七、确定桩的平面布置 (6) 八、承台结构计算 (6) 1、桩顶最大竖向力 (6) 2、承台受弯验算及承台配筋 (6) 3、承台柱下抗冲切验算 (7) 4、承台角桩抗冲切验算 (8) 5、承台抗剪验算 (9) 九、单桩配筋设计和计算 (10) 一、设计资料 1、地形 拟建建筑场地地势平坦，局部堆有建筑垃圾。 2、工程地质条件 自上而下土层依次如下： 号土层：素填土，层厚约1.5m ，稍湿，松散，承载力特征值fak=95kPa 号土层：淤泥质土，层厚3.3m ，流塑，承载力特征值fak=65kPa 。 号土层：粉砂，层厚6.6m ，稍密，承载力特征值fak=110kPa 。 号土层：粉质黏土，层厚4.2m ，湿，可塑，承载力特征值fak=165kPa 。 号土层：粉砂层，钻孔未穿透，中密-密实，承载力特征值fak=280kPa 。 3、岩土设计技术参数 岩土设计参数如表3.1和表3.2所示． 土层 编号 土的名称 孔隙比 e 含水量W （% 液性 指数I L 标准贯入锤击数N 压缩模量Ｅ s （MPa ） 素填土 － － － － 5.0 淤泥质土 1.04 62.4 1.08 － 3.8 粉砂 0.81 27.6 － 14 7.5 粉质黏土 0.79 31.2 0.74 － 9.2 粉砂层 0.58 － － 31 16.8 土层编号 土的名称 桩的侧阻力q sk 桩的端 阻力q pk 土层 编号 土的名称 桩的侧阻力q sk 桩的端阻力 q pk 素填土 22 － 粉质黏土 60 900 淤泥质土 28 － 粉砂层 75 2400 粉砂 45 － 4、水文地质条件 （1）拟建场区地下水对混凝土结构无腐蚀性。 （2）地下水位深度：位于地表下3.5m 。 5、场地条件 建筑物所处场地抗震设防烈度为7度，场地无可液化砂土、粉土。 6、上部结构资料 拟建建筑物为六层钢筋混凝土结构，长30m ，宽9.6m 。室外地坪标高同自然地面，室外高差450mm 。柱截面尺寸均为400mm ×400mm ，横向承重，柱网布置如图3.1所示。 钻孔灌注桩计算书 桩基础计算 一(钻孔灌注桩单桩竖向承载力计算 1. 桩身参数 ZH1 桩身直径d=600mm 22 桩身周长u=πd=1.884m，桩端面积Ap=πd=0.2826m 岩土力学参数 土层极限侧阻力标准值极限端阻力标准值桩周第i层土的厚度 q(kpa) q(kpa) Li(m) sikpk 填土 -20 3 粉质黏土夹粉砂层 75 7 砂砾石层 80 1400 4 注:考虑填土的负摩阻力，根据《建筑桩基技术规范》(JGJ 94-2008)表5.3.5-1，填土的极限侧阻力标准取-20kpa。 2. 单桩承载力特征值 根据《建筑桩基技术规范》(JGJ 94-2008)5.3.5公式(5.3.5) Q=q?Ap+u??q?Li ukpksik =1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q/2=937.29kpa，取Ra=920kpa uk ZH2 桩身直径d=600mm，扩底后直径D=1000mm 22 桩身周长u=πd=1.884m，桩端面积Ap=πD=0.785m 岩土力学参数 土层极限侧阻力标准值极限端阻力标准值桩周第i层土的厚度 q(kpa) q(kpa) Li(m) sikpk 填土 -20 3 粉质黏土夹粉砂层 75 7 砂砾石层 80 1400 4 注:考虑填土的负摩阻力，根据《建筑桩基技术规范》(JGJ 94-2008)表5.3.5-1，填土的极限侧阻力标准取-20kpa。 2. 单桩承载力特征值 根据《建筑桩基技术规范》(JGJ 94-2008)5.3.5公式(5.3.5) Q=q?Ap+u??q?Li ukpksik =1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q/2=1288.97kpa，取Ra=1250kpa uk 二(桩身强度验算 1(设计资料 截面形状:圆形 截面尺寸:直径 d = 600 mm 已知桩身混凝土强度等级 求单桩竖向力设计值 基桩类型:灌注桩 工作条件系数:, = 0.70 c2 混凝土:C25，f = 11.90N/mm c 设计依据:《建筑地基基础设计规范》(GB 50007-2011) 2(计算结果 桩身横截面积 22d6002 A = π = 3.14× = 282743 mmps44 单桩竖向力设计值: Ra ?A f, = 282743×11.90×0.70 = 2355.25K N pscc 灌注桩工作平台搭设方案 本工程基础设计均为钻孔灌注桩，施工前搭设工作平台，工作平台搭设必须具有足够的钻孔作业面和承载力。一般平台搭设面积按外围桩位中心线3m 处搭设，灌注桩工作平台搭设至关重要，对钻孔的垂直度及质量有着的牵连，因此，工作平台搭设必须牢固，稳定而不沉降。 灌注桩平台搭设时，必须控制其搭设的标高，平台搭设的标高不宜过低可过高，最佳高度搭至比最高潮位高1M 左右，并且结合现场实际情况而定，搭设必须牢固，为下一道工序打好有利基础。 根据我们搭设灌注桩工作平台的施工经验，结合本工程的位址情况，我们采用? 89钢管桩作立柱，钢管桩打入采用简易式打桩机施工，钢管打入土层1.5m左右（实际打入土层根据地质的实际情况而定）。因单根钢管桩底部受力面积小，为了扩大其沉降的有力面积，我们釆用钢管下端以上1.5m处设有帽顶，帽顶的材料采用4mm厚的钢板制作，帽顶与钢管应焊接牢固，并用? 20 钢筋和钢管和帽顶之间成斜拉式焊接，共焊4根，帽顶与钢管接触处用? 20 钢管进行平焊，这洋同帽项受力时，不向上滑动。钢板帽顶的主要作用的钢管帽顶与地而的接触面大，达到一定的支撑能力，使上部作业时不沉降，从而达到其主要目的。钢管桩的间距一般为 1.5m左右，灌注桩桩位 旁边一般宜1.2M但根据现场实际施工情况需要而定，待钢管村施工完后，上部采用16#槽钢进行连接,在连接16#槽钢时，其槽钢下部的搁置点釆用10 CMX10 CMXIOm的三角托块，三角托快焊在钢管上（双面 焊接），其主要作用承受槽钢上部受力后，槽钢单独与钢管桩焊接的牢固程度不够，利用三角块支持上部荷载，起到不适槽钢往下滑的作用，从而保证灌注桩平台的安全可靠性。 槽钢与钢管桩焊接时，应注意水平高程，应用水准仪控制槽钢焊接的高差，其水平高差不得超过5CM,槽钢焊接完成后，应将所有的网管连志一体，并用5X5角铁作剪力撑及水平撑，焊接时确保焊接的质量。本工程拟采用GPS-15型钻机，自重为6T,枕木和钻机基础重1T一只钢筋笼总重约3T,合计10T。 平台搭设采用直径89MM的钢管底部加焊托板，再通过连接杆件连成一个整体受力。（见附图） 单根钢管桩的竖向承载力（kn） Rh二qpAp+up E qsili; 根据地质资料和相关标准，在入土深度平均为1.5米时，土质均为淤泥质， qp=40Kpa, Ap=0.5X 0.5=0.25m2, up=3.14 X 0.108=0.34m 在淤泥质土质中，qsi=11Kpa, li=1.5m 则Rh=40X 250000+0.34 X 11X 1500=10005610n=10005.61kn=1000.561kg=1t 1.按桩身受压承载力计算：《建筑桩基技术规范》5.8.2 荷载效应基本组合下桩顶轴向压力设计值N≤ψc f c A ps+0.9f y A s Ψc:成桩工艺系数，取0.75 A ps=0.32×π=0.283m2；A s=1539mm2（10 14）； N≤ψc f c A ps+0.9f y A s=0.75×16.7×0.28×106+0.9×360×1539=4043KN 单桩竖向承载力特征值取N/1.35=4043÷1.35=2995KN 2.按中风化灰岩端阻力计算：《建筑桩基技术规范》5. 3.9 Q t=Q s+Q r； Q s=μ∑q si l i ； Q r=ζr f r A p；l i=0.6π=1.885m 根据勘察报告，f r=32.73Mpa,崁岩深度为 1.0m,极限端阻力值和极限侧阻力分别为： Q s=μ∑q si l i=（2.08×10+9.01×22+10.37×30）×1.885=999KN Q r=ζr f r A p=1×1.5×0.502×106=753KN 单桩承载力特征值R a=Q s+ Q r=999+？？=？？KN 综上：直径为600mm的桩单桩竖向承载力特征值取3000KN 1按桩身受压承载力计算：《建筑桩基技术规范》5.8.2 荷载效应基本组合下桩顶轴向压力设计值N≤ψc f c A ps+0.9f y A s ψc:成桩工艺系数，取0.75 A ps=0.32×π=0.283m2；A s=1539mm2（10 14）； N≤ψc f c A ps+0.9f y A s=0.75×16.7×0.28×106+0.9×360×1539=4043KN 单桩竖向承载力特征值取N/1.35=4043÷1.35=2995KN 2.按中风化灰岩端阻力计算：《建筑桩基技术规范》5. 3.9 Q uk=Q sk+Q rk； Q sk=μ∑q sik l i ； Q rk=ζr f rk A p；μ=0.6π=1.885m Q uk：单桩竖向极限承载力标准值 Q sk：土的总极限侧阻力标准值 Q rk：土的嵌岩段总极限阻力标准值 μ:桩身周长 q sik：桩周土与岩石极限侧阻力标准值 f rk：岩石饱和抗压强度 l i：桩周第i层土厚度 ζr：桩嵌岩段侧阻和端阻综合系数，表5.3.9 A p：桩端面积 根据勘察报告，f r=33Mpa,崁岩深度为1.0m,极限端阻力值和极限侧阻力分别为：Q sk=μ∑q si l i=（5.7×30+6.1×50+8.7×200）×1.885=3756KN Q rk=ζr f r A p=0.86×33×2.83×105=8031KN Q uk=Q sk+Q rk=3756+8031=11787KN 单桩承载力特征值R a=Q uk/K=11787/2=5893KN 综上：直径为600mm的桩单桩竖向承载力特征值取3000KN 主钢筋长度L：23.6m +深冠梁长度0.6m = 24.2m 主筋直径D：20mm 每个主筋N1的搭接数：2（筋原料为9m） 每堆主筋数N2：20 桩数为N3 搭接长度k：k =（L + 10d﹥6﹥6 ﹣8n1） 主筋的计算公式：g =（L + 10d 6 6 6 6 6 8 8 6 8 8 6 6 8 8 6 n 3 6 3 8 6 g：每米钢筋的重量。 如何计算钻孔桩的钢筋笼数量？看一下这篇文章。 每米钢筋重量表 主钢筋的计算相对简单。一般而言，是计算现浇桩的主钢筋的米数，然后乘以每米相应钢筋的重量。 现浇桩主筋的重量：g =（24.2 + 10 * 0.02 * 2）* 20 * 2.466 * 1 = 1213.27kg 螺旋钢筋的计算： 钢筋笼长度L：23.6m ＠=螺旋钢筋间距= 0.15m 钢筋笼D的直径：0.56（0.7的直径减去7cm的保护层）螺旋钢筋直径D：0.008m 桩号N3 = 1 每堆螺旋钢筋数量n4：157 桩直径R：0.7m 保护层C厚度：7cm 常数K2 = [（D + D）π] 2 常数K3 =（[（D + D）π]-0.5-6.8 + @ @ 0.5）平方根 常数K4 = @？0.5 常数：π G每米钢筋重量 如何计算钻孔桩的钢筋笼数量？看一下这篇文章。 螺旋钢筋的计算公式 现浇桩的螺旋钢筋的重量：g =根数（[（0.56 + 0.008）×3.14] ﹤0.15 + 0.15×0.5）×157×0.395×1 = 198.66kg 加劲肋计算： 钢筋笼长度L：23.6m ＠=加劲肋间距= 2m 钢筋笼D的直径：0.56（0.7的直径减去7cm的保护层） 桩直径R：0.7m 保护层C厚度：7cm 主筋直径D：20mm 每堆钢筋数量N4：12案例分析：钻孔灌注桩工程量的计算以及清单报价的确定
冲孔灌注桩计算
基础工程桩基础课程设计计算书
钻孔灌注桩计算书
灌注桩工作平台搭设方案
灌注桩计算书
灌注桩钢筋笼计算公式
