铝和铝合金的大气腐蚀机理
铝和铝合金的大气腐蚀
机理
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
1铝和铝合金的大气腐蚀机理
铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ-
Al
2O
3
)在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30?.也就是说,氧化膜
在大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-
Al
2O
3
的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH上又会覆盖上一层Al(OH)
3
(也可写
成Al
2O
3
·3H
2
O).从铝-水体系的电位-pH图可知,Al(OH)
3
在较大的pH范围内都会保持稳
定.Al(OH)
3从pH=4开始溶解;当pH=2.4时,认为Al(OH)
3
会完全溶解(事实上,即使pH=2.0
时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降雨、差不多所有的雾、表面蒸发浓缩的液
层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其
它金属相似,与环境大气的相对湿度、温度、大气中SO
2
的浓度、Cl-的含量以及降水的数
量、酸度相关性较大,同时也受到O
3,NO
x
及CO
2
等污染组分的轻微影响.大气污染物通过干
湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制.
１.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物
层.Cl-通过竟争吸附,逐渐取代Al(OH)
3表面上的OH-生成AlCl
3
,如方程式(1)~(3)所示:
Al(OH)
3+Cl-→Al(OH)
2
Cl+OH- (1)
Al(OH)
2Cl+Cl-→Al(OH)Cl
2
+OH- (2)
Al(OH)Cl
2+Cl-→AlCl
3
+OH- (3)
２.空气中的CO
2能有效地阻碍NaCl引发的铝的大气腐蚀.铝在不含CO
2
潮湿空气中的腐蚀
速率,和在正常CO
2水平的空气中的腐蚀速率相比,约是后者的20倍.有人认为,CO
2
中和了
在铝表面阴极区氧还原产生的氢氧根离子,降低了液层pH值,从而使得铝的溶解速率下降.
３.一般认为:O
3是潜在的加速剂,通过氧化H
2
S、SO
2
和NO
x
而影响金属的大气腐蚀.O
3
还能
够通过自身的去极化反应,引起铝腐蚀.实验表明,铝暴露在不同大气污染物(10ppm的
SO
2,NO
x
,O
3
,取样大气)的气体(25e和98%相对湿度)四个星期以后,O
3
引起的腐蚀失重最大,
其次是SO
2,NO
2
,取样大气,NO.
氧化膜的完整性及成分还受到铝合金的化学组分和微观结构的影响.为了提高铝合金的力学性能,往往要加入一些合金元素,并进行一定的热处理(固溶、淬火、时效等).一些
杂质元素如Fe、Mn、Si也常以FeAl
3、AAlMnSi、SiO
2
等形式出现在铝合金当中.这些合金
元素对铝合金微观结构的影响是不同的,要根据它们是存在于固溶体中,还是作为第二相分散在铝基体或者偏聚在晶界上.当合金元素形成的化合物颗粒存在于金属表面时,它们表面的氧化膜往往很薄,甚至不存在.
传统的铝和铝合金大气腐蚀试验
传统的大气腐蚀一般通过大气暴露实验、室内模拟加速试验进行研究.大气暴露试验能够反应材料在自然环境中的实际腐蚀情况,所得数据直观、可靠,虽然试验周期长、速度慢、费用高,但它是铝和铝合金大气腐蚀研究的重要方法.室内模拟加速试验可以显着减少试验时间,快速地对材料的大气腐蚀行为进行评价和预测,不能完全地取代大气暴露试验.铝合金的腐蚀速率表征既采用普遍使用的年失重量多少,也使用孔蚀坑的深度及数量分布和力学性能(抗拉强度、屈服强度)损失量.观察腐蚀形貌和分析腐蚀产物时,使用一些物理化学分析手段,如光学微镜、扫描电镜、X射线衍射分析、X射线光电子能谱等.
室内模拟加速试验
常见的大气腐蚀的室内加速试验有湿热试验、盐雾试验、干湿周浸循环试验以及多因子复合试验,一般认为干湿交替的周浸循环试验比较能够反映大气腐蚀的特点.干湿交替的周浸循环试验的最初提出是为了评价耐候钢的性能,适用于有钝化膜的金属及合金.这种研究方法从电化学的角度来说,也是合理的.对于铝合金,可以采用此方法进行大气腐蚀试验,
评价铝合金的耐蚀性.采用pH=3.0的5%NaCl+015%(NH
4)
2
SO
4
(用醋酸调节pH值)作加速剂,
对LY12和LC4两种高强铝合金进行了间歇盐雾和周期轮浸腐蚀试验,与广州,琼海十年的实地暴露试验结果对比.他认为两种铝合金加速方法之间有类似的腐蚀动力学规律,其中前者相对于大气腐蚀有较好的模拟性和加速性.也有人采用简易方法模拟湿热大气腐蚀试验,在工业纯铝ZL10和ZL109合金表面诱发腐蚀,观察和分析了铸铝合金中第二相和腐蚀产物的微观形貌及化学成分.在吸附了水分和侵蚀性氯离子微观孔隙周围,由第二相粒子和铝基体构成腐蚀微电池发生电化学反应,电位较负的铝首先发生溶解,导致局部点状腐蚀,腐蚀产物主要为铝的不溶性氢氧化物,还含有少量的氧化铝等.用室内加速试验评价结构铝合金的耐大气腐蚀性时,除测量失重和孔蚀深度外,应包括金相分析和力学试验.室内模拟加速试验从单因子控制到多因子控制,从简单的电位测量到交流阻抗技术等多种测量技术的应用,在过去的几十年里得到一定程度的发展.但是在大气腐蚀机理研究和准确地重现大气暴露试验结果方面,仍有较大的差距.室内模拟加速试验的重复性还需要提高.一部分研究者做了室内气体腐蚀试验,通过对一种或几种腐蚀性气体组分浓度、相对湿度、温度及暴露时间条件控制,观察金属的腐蚀并通过多种手段分析腐蚀产物,给出腐蚀过程的动力学规律和腐蚀机理.不过,这些实验仅仅局限于纯铝材料,研究工作处于起步阶段.Oesch用气体试验箱分析了各腐蚀性气体成分对纯铝大气腐蚀的影响.他认为臭氧对铝的大气腐蚀的影响
要强于SO2和NO2.Bl?cher通过控制空气中CO
2的浓度,研究了CO
2
阻碍NaCl引发铝的大
气腐蚀机制.
综上所述,传统的大气腐蚀试验得到的数据是一段时间内金属的宏观的、统计的腐蚀行为和规律,对大气腐蚀过程中的关键反应和中间过程缺乏清楚的描述.随着仪器制造技术
的进步,人们越来越趋向于对金属的大气腐蚀过程进行连续、原位的研究,从微观上,甚至
于原子尺度上认识其腐蚀规律.
实验结论
(1)微合金化后的耐腐蚀性与合金中各相的电极电位有很大的关系.若基体相为阴极相,第二相为阳极相,合金一般有较高的耐蚀性;反之,若基体相为阳极相,第二相为阴极相,则
第二相数量越多,电位越高,合金腐蚀越严重.
(2) Al-7%Si合金的腐蚀从硅相及晶间处优先开始,以点蚀为主.加入Cu元素,实验合金有明显的晶间腐蚀倾向.其它元素影响相对较小.
(3)电化学实验结果表明,所有实验合金均较快进入钝态,随着各合金元素的加入,实验合金的自腐蚀电位向负向移动,腐蚀电流密度增加.
合金元素和杂质元素的影响
合金元素对铝和铝合金耐蚀性的影响是一个复杂的问题。因为这不仅与合金元素的电极电位( 电化学序) 有关，还与合金元素的存在形式( 固溶体还是析出的金属间化合物相)、合金元素的加入量等诸多因素有关。
锰
锰在铝合金中主要以MnAl
6相存在而MnAl
6
相和铝有着相同的自然电极电位，几乎没
有电位差，少量的锰往往还会提高合金的耐蚀性。因为能生成MnFeAl
6
，从而部分消除含
铁的强阴极性相（如AlSi
2
Fe等），从而增强了耐蚀性。所以Al-Mn合金是重要的防锈铝合金之一。
锌
锌在 0.2％以下时，对铝合金耐蚀性的影响不大。当锌作为某些高强铝合金的添加元素时，其析出的金属间化合物仍然可能成为铝的阴极，但其对耐蚀性的影响小于铜、铁、镍等阴极性元素。
铜
铜以各种不同的含量存在于许多高强铝合金中，它还可能在工业铝及其合金中以杂质出现。铜对铝来说是强阴极性元素( 电极电位正得多)，所以，即使铜的含量不多，也可对铝及其合金的耐蚀性产生严重的影响。如当含有0.1％铜时，高纯铝的腐蚀速度提高了1600倍，要提高耐蚀性，铜的含量必须严格控制。
铁
铁是铝合金中常有的杂质，并对合金的耐蚀性有相当大的影响，其作用仅次于铜。铁对铝来说，也是强阴极性元素。铁在铝中的溶解度十分小，在温度500℃时也仅为
，对铝形成微电偶腐蚀。
0.005％，过剩的铁往往生成阴极性相FeAl
3
硅
硅对铝耐蚀性的影响在不同铝合金中是不同的。在Al-Si铸造铝合金中，过量的硅以片状存在于合金中，它对铝起阴极性相的作用，对耐蚀是有害的。在合金含有铁时，硅可金属间化合物，起强阴极性相作用，对耐蚀性影响很大。而对于可热处理
能会进入FeAl
3
的Al-Mg-Si合金，时效后生成Mg
Si相，这种化合物的出现对合金耐蚀性影响不大。所
2
以，对于铝和铝合金，单独的硅不如硅和铁同时存在时的有害作用大。
镍
镍广泛用于可热处理强化铝合金的合金元素，它对铝合金耐蚀性的有害影响小于铜和铁。
钛
钛在铝合金中的含量很小，它对耐蚀性的影响也不大。有报导，含钛0.007％
~0.008％时会对超纯铝在碱中的耐蚀性不利。而在某些酸中，0.16％~0.37％钛的加入对工业纯铝耐蚀性会产生有利影响，而钛对铝在氯化钠溶液中耐蚀性的影响却很小。
铝和铝合金的大气腐蚀机理优选稿
铝和铝合金的大气腐蚀 机理
1铝和铝合金的大气腐蚀机理 铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ- Al 2O 3)在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30.也就是说,氧化膜在 大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-Al 2O 3的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH 上又会覆盖上一层Al(OH)3(也可写 成Al 2O 3·3H 2O).从铝-水体系的电位-pH 图可知,Al(OH)3在较大的pH 范围内都会保持稳 定.Al(OH)3从pH=4开始溶解;当pH=2.4时,认为Al(OH)3会完全溶解(事实上,即使pH=2.0 时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降雨、差不多所有的雾、表面蒸发浓缩的液层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其它金属相似,与环境大气的相对湿度、温度、大气中SO 2的浓度、Cl -的含量以及降水的数 量、酸度相关性较大,同时也受到O 3,NO x 及CO 2等污染组分的轻微影响.大气污染物通过干 湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制. １.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物层.Cl -通过竟争吸附,逐渐取代Al(OH)3表面上的OH -生成AlCl 3,如方程式(1)~(3)所示: Al(OH)3+Cl -→Al(OH)2Cl+OH -(1) Al(OH)2Cl+Cl -→Al(OH)Cl 2+OH -(2) Al(OH)Cl 2+Cl -→AlCl 3+OH -(3)
铝金属腐蚀报告
研究报告 教学院：化工与材料工程学院 班级： 姓名： 学号：
铝合金研究报告 摘要 铝合金的现今生活中有很大的用途，给我们带来了很多方便，此文通过对铝合金的基本性质（化学性质和物理性质）、铝合金的分类、铝合金的用途以及铝合金的防护等方面知识的介绍，系统的概括了铝合金的在我国工业产业中的重要地位。 关键字：铝合金、铝合金分类、铝合金用途、铝合金防护
铝合金定义 铝合金艺术栏杆 以铝为基的合金总称。主要合金元素有铜、硅、镁、锌、锰，次要合金元素有镍、铁、钛、铬、锂等。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 纯铝的密度小（ρ=2.7g/cm3），大约是铁的 1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材、板材。抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化铝，这就得到了一系列的铝合金。添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达 24～60kgf/mm2。这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减轻自重。采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。 铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。铝
金属疲劳试验方法
铝合金疲劳实验 李慕姚 1351626 一﹑实验目的 1. 观察疲劳失效现象和断口特征。 2. 了解测定材料疲劳极限的方法。 二、实验设备 1. 疲劳试验机。 2. 游标卡尺。 三﹑实验原理及方法 在交变应力的应力循环中，最小应力和最大应力的比值 r=m ax m in σσ （2-16） 称为循环特征或应力比。在既定的r 下，若试样的最大应力为σ 1m ax ，经历N 1次循环后，发生疲劳失效，则N 1称为最大应力为σ1 m ax 时的疲劳寿命（简称寿 命）。实验表明，在同一循环特征下，最大应力越大，则寿命越短；随着最大应力的降低，寿命迅速增加。表示最大应力σmax 与寿命N 的关系曲线称为应力-寿命曲线或S-N 曲线。碳钢的S-N 曲线如图2－31所示。从图线看出，当应力降到某一极限值σr 时，S-N 曲线趋近于水平线。即应力不超过σr 时，寿命N 可无限增大。称为疲劳极限或持久极限。下标r 表示循环特征。 实验表明，黑色金属试样如经历107次循环仍未失效，则再增加循环次数一般也不会失效。故可把107次循环下仍未失效的最大应力作为持久极限σr 。而把N 0=107称为循环基数。有色金属的S-N 曲线在N>5×108时往往仍未趋于水平,通常规定一个循环基数N 0,例如取N 0=108,把它对应的最大应力作为“条件”持久极限。
图２-31 疲劳试验曲线图 工程问题中，有时根据零件寿命的要求，在规定的某一循环次数下，测出σmax ，并称之为疲劳强度。它有别于上面定义的疲劳极限。 用旋转弯曲疲劳实验来测定对称循环的疲劳极限σ-1.设备简单最常使用。各类旋转弯曲疲劳试验机大同小异，图2-32为这类试验机的原理示意图。试样1的两端装入左右两个心轴2后，旋紧左右两根螺杆3。使试样与两个心轴组成一个承受弯曲的“整体梁”上，它支承于两端的滚珠轴承4上。载荷P 通过加力架作用于“梁”上，其受力简图及弯矩图如图2-33所示。梁的中段（试样） 为纯弯曲，且弯矩为M=21 P ɑ。“梁”由高速电机6带动，在套筒7中高速旋转，于是试样横截面上任一点的弯曲正应力，皆为对称循环交变应力，若试样的最小直径为d min ，最小截面边缘上一点的最大和最小应力为 max σ＝I Md 2min ， min σ＝-I Md 2min (2-17) 式中I=64π d 4 m in 。试样每旋转一周，应力就完成一个循环。试样断裂后，套筒压迫停止开关使试验机自动停机。这时的循环次数可由计数器8中读出。 四﹑实验步骤 （1）测量试样最小直径d min ； （2）计算或查出K 值；
7075_T651铝合金疲劳特性研究
第30卷 第4期 2010年8月 航 空 材 料 学 报 J OURNAL OF A ERONAUT ICAL MAT ER I A LS V o l 130,N o 14 A ugust 2010 7075-T651铝合金疲劳特性研究 韩 剑, 戴起勋, 赵玉涛, 李桂荣 (江苏大学材料科学与工程学院,江苏镇江212013) 摘要:在不同的应力幅值下测试了7075-T651铝合金的疲劳寿命,拟合试验数据得到合金S -N 曲线,估算疲劳极限为223M P a 。用扫描电镜观察高低应力幅值下的疲劳试样断口,结果表明:合金的加工缺陷或粗大夹杂处往往为裂纹源,裂纹扩展伴随着小平面断裂的发生,高应力幅下疲劳裂纹扩展区出现犁沟和轮胎花样,而低应力幅下的疲劳裂纹扩展区中除有大量疲劳条带外,还出现了疲劳台阶和二次裂纹。合金的疲劳瞬断区则存在着撕裂棱与等轴韧窝。弥散分布的微小析出相对合金的疲劳性能有着积极的影响。关键词:7075-T 651铝合金;S -N 曲线;疲劳断口DO I :1013969/j 1i ssn 11005-505312010141018 中图分类号:TG146121 文献标识码:A 文章编号:1005-5053(2010)04-0092-05 收稿日期:2009-04-21;修订日期:2009-06-16基金项目:国家863高技术研究项目(2007AA 03Z548)作者介绍:韩剑(1984)),男,硕士研究生,从事高强铝合金组织与性能方面的研究,(E -m a il)han ji an_m oon @yahoo .com .cn 通讯作者:戴起勋,男,教授,博士生导师,(E -m ail)qxda i @u j s .edu .cn 。 7075合金是美国较早开发的一种铝合金,是航空航天领域广泛使用的一种轻型结构材料。近年来,因其强度高、重量轻的特性也在其他领域得到广 泛应用,例如攀岩设备及自行车零件都普遍使用7075铝合金 [1~4] 。在对7075合金所开展的研究工 作中,其疲劳性能因与实际应用联系较为密切,是一 个极有理论意义和应用价值的课题,目前虽然已有许多科研工作者对其进行了广泛的研究 [5~8] ,但对 其疲劳断裂机理研究却不多。为了进一步深化研究,充分挖掘7075铝合金的使用潜力,本研究对时效 7075-T651铝合金材料在不同应力幅下的疲劳断裂机理进行了研究。 1 试验材料和方法 试验材料为A lcan 生产的厚度为23mm 的7075-T651铝合金成品板材,合金成分如表1所示。合金抗拉强度达到580M Pa ,屈服强度为570M Pa ,断后伸长率为8%。 表1 试验合金成分(质量分数/%) T able 1 T he component o f alu m i nu m a lloy (m ass fracti on /%) Zn M g Cu M n T i C r N i Fe S i A l 5.68 2.40 1.63 0.14 0.22 0.18 0.044 0.18 0.06 Ba.l 疲劳试验在PLA30050疲劳试验机上进行,参照GB /T 4337)1984制成标准圆棒光滑试样。试验在室温下进行,应力水平设置在518MPa 到200MPa 之间测试轴向应力疲劳性能,疲劳试验的应力比R =-1,即轴向拉压对称加载,控制波形为正弦波,循环加 载频率为20H z 。试样在机器上循环加载直至断裂,记录加载周次。将疲劳断口完整切下,浸于酒精中在超声波清洗仪中清洗,而后在JS M-7001F 型扫描电子显微镜下进行断口形貌观察和分析,并用扫描电镜自 带的I nca Ener gy 350能谱仪作EDS 分析。 2 试验结果与分析 2.1 疲劳寿命曲线 将测得的试验数据拟合得到S-N 曲线(图1),数据点基本平均分布在曲线两侧,较为吻合。S-N 曲线没有水平部分,只是随着应力的降低,循环周次不断增大。通常,如果材料应力循环107 周次不断
铝合金 特性
纯铝的强度低，不宜用来制作承受载荷的结构零件。向铝中加入适量的硅、铜、镁、锰等合金元素，可制成强度较高的铝合金，若在经冷变形强化或热处理，可进一步提高强度。 根据铝合金的成分和生产工艺特点,通常分为形变与铸造铝合金两大类.工业上应用的主要有铝-锰,铝-镁,铝-镁-铜,铝-镁-硅-铜,铝-锌-镁-铜等合金.变形铝合金也叫熟铝合金,据其成分和性能特点又分为防锈铝,硬铝,超硬铝,锻铝和 特殊铝等五种. 铝合金是纯铝加入一些合金元素制成的，如铝—锰合金、铝—铜合金、铝—铜—镁系硬铝合金、铝—锌—镁—铜系超硬铝合金。铝合金比纯铝具有更好的物理力学性能：易加工、耐久性高、适用范围广、装饰效果好、花色丰富。铝合金分为防锈铝、硬铝、超硬铝等种类，各种类均有各自的使用范围，并有各自的代号，以供使用者选用。 铝合金基本常识 一、分类：展伸材料分非热处理合金及热处理合金 1.1 非热处理合金：纯铝—1000系，铝锰系合金—3000系，铝矽系合金—4000系，铝镁系合金—5000系。 1.2 热处理合金：铝铜镁系合金—2000系，铝镁矽系合金—6000系，铝锌镁系合金—7000系。 二、合金编号：我国目前通用的是美国铝业协会〈Aluminium Association〉的编号。兹举 例说明如下：1070-H14(纯铝)
2017-T4(热处理合金) 3004-H32(非热处理合金) 2.1第一位数：表示主要添加合金元素。 1：纯铝 2：主要添加合金元素为铜 3：主要添加合金元素为锰或锰与镁 4：主要添加合金元素为矽 5：主要添加合金元素为镁 6：主要添加合金元素为矽与镁 7：主要添加合金元素为锌与镁 8：不属於上列合金系的新合金 2.2第二位数：表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金。 0：表原合金 1：表原合金经第一次修改 2：表原合金经第二次修改 2.3第三及四位数： 纯铝：表示原合金 合金：表示个别合金的代号 ＂-″：后面的Hn或Tn表示加工硬化的状态或热处理状态的鍊度符号-Hn ：表示非热处理合金的鍊度符号 -Tn ：表示热处理合金的鍊度符号 2 铝及铝合金的热处理 一、鍊度符号：若添加合金元素尚不足於完全符合要求，尚须藉冷加工、淬水、时效
飞机铝合金零件腐蚀机理与防护
据统计，铝和铝合金要占一架飞机总重量的70%，而飞机的结构件大部分是由铝合金材料构成。铝合金构件的损伤形式有多种，如疲劳断裂、裂纹、变形、磨损等，其中腐蚀是最常见的损伤形式之一。由于腐蚀造成的事故占飞机全部损伤事故的20%，这个问题在老龄飞机上变现的尤为突出。由于腐蚀问题的存在，往往缩短飞机结构件的使用寿命，甚至还危及飞行安全。如1988年Aloha航空公司的波音737飞机发生空中事故，经过事故调查后认为：由于机身增压舱纵向蒙皮搭接接头处一排铆钉孔，在服役的热带海洋环境和循环增压载荷作用下，引起了不可检测的多条腐蚀疲劳裂纹，从而引起事故。因此，腐蚀问题不容忽视，这就需要我们在航空维修过程中加强检查与控制。 飞机结构件的腐蚀是飞机在使用环境中随着时间推移而发生的化学累积性损伤。作为电化学反应，必须同时具备三个条件才能发生，即活性金属、腐蚀环境（介质）和导电通路。同时，它又作为与时间有关的损伤，需要一定时间的累积才能发生，并且要求在一定的损失范围之内就进行维护和修理。一般民航和军航的飞机维修规定：腐蚀损失深度不超过蒙皮厚度的10%。 腐蚀的种类很多，通过对飞机铝合金材料构件腐蚀情况的统计和分析得知，点蚀、剥蚀缝隙腐蚀这三类是腐蚀的主要表现形式。其中，点蚀改变飞机结构的应力分布，引起局部应力集中，从而形成腐蚀疲劳裂纹；剥蚀和缝隙腐蚀使蒙皮、桁条等构件的厚度减薄，大大降低材料的强度，增大应力，最终导致构件裂纹，甚至断裂。 在飞机结构修理中，构件中存在应力腐蚀裂纹是一个常遇到的实
际问题。例如，1L-18飞机上翼面处的大量B94铝合金铆钉产生了应力腐蚀裂纹。应力腐蚀裂纹通常都很小，宽度较窄，没有引起人们注意的特征，又因常被腐蚀产物覆盖，所以很难发现，有时需要采用无损探伤技术进行检查。构件发生应力腐蚀断裂时，常常是在事先没有明显预兆的情况下突然发生，因此对飞机的飞行安全危害较大。一般来说，腐蚀坑洞是应力腐蚀裂纹的主要萌生源。通常情况下，存在应力腐蚀裂纹构件的表面，常有不同程度的腐蚀痕迹。当然，由交变应力引起的疲劳裂纹以及焊接裂纹、热处理裂纹也可转化为应力腐蚀裂纹。应力腐蚀裂纹具有较多的二次裂纹，这种现象在铝合金、镁合金、高强度钢及钛合金中都可看到。主裂纹的扩展方向垂直于最大正应力的方向。从宏观看应力腐蚀断裂的断口一般有三个区：1.开裂源区。该区的断口腐蚀较为严重，开裂源的根部往往有蚀坑。2.应力腐蚀裂纹的扩展区。这是应力腐蚀裂纹缓慢扩展过程中所形成区域，；裂纹扩展过程是材料的组织与应力及介质相互作用的过程。从宏观上来看，这个过程的特性是呈脆性的，即使是具有高塑形的Cr-Ni奥氏体不锈钢也如此。由于裂纹是沿着材料的某一结晶学方向（如解理面），所以断口的粗糙不平的。而这种不平度是随着材料的组织与晶粒度而变化的。由于腐蚀产物的存在，在应力腐蚀断口上，可以明显看到，裂纹缓慢扩展区和因为构件的有效载面不能承受静应力而断裂的区域是截然不同的。3.最后一个区域就是快速拉断或撕裂区。从应力腐蚀开裂的方式来看，它的微观开裂途径通常有三种类型，即穿晶型、沿晶型和混合型。一般说来，应力腐蚀的微观开裂途径与材料的晶体结
综述-铝合金疲劳及断口分析报告
文献综述 （2011级） 设计题目铝合金疲劳及断口分析 学生姓名胡伟 学号201111514 专业班级金属材料工程2011级03班指导教师黄俊老师 院系名称材料科学与工程学院 2015年4月12日
铝合金疲劳及断口分析 1 绪论 1.1 引言 7系铝合金包括Al-Zn-Mg 系和Al-Zn-Mg-Cu 系合金，此类合金具有密度低、比强度高、良好的加工性能及优良的焊接性能等一系列优点。随着应用在铝合金上的热处理工艺及微合金化技术的不断改进，其力学性能被大幅度强化，综合性能也得到了全面提升。在航空航天、建筑、车辆、、桥梁、工兵装备和大型压力容器等方面都得到了广泛的应用。 现代工业的飞速发展，对7 系铝合金的强度、韧性以及抗应力腐蚀性能等提出了更高的要求。但是，存在另外一个现象，在各行各业的领域中，铝合金设备偶尔会出现难以察觉的断裂，在断裂之前很难甚至无法察觉到一点塑性变形。这种断裂形式，对人身以及财产安全造成了不可挽回的损失。经过大量实验表明，这些断裂是由于材料的疲劳引起，材料在交变载荷的长期作用下，表面或者内部，尤其是内部会产生微观裂纹。本文主要研究铝合金疲劳引起的裂纹以及疲劳断口分析，此类研究对于日后的生产安全，有重大意义。 1.2 7系铝合金的发展历史 在20世纪20年代，德国的科学家研制出Al-Zn-Mg系合金，由于该合金抗应力腐蚀性能太差，并未得到产业内应用。在20世纪30年代初一直到二战结束期间，各个国家在研究中发现，Cu元素可以提高铝合金的抗应力腐蚀性能。在此，开发了大量Al-Zn-Mg 系合金，因此忽视了对Al-Zn-Mg 系合金的研究。德、美、苏、法等国在Al-Zn-Mg-Cu 系合金基础上成功地开发了7075 、B93 和D。T。 D683 等合金。目前正广泛应用在航空航天事业上，但是强度、韧性、抗应力腐蚀性能三者之间未能实现最佳组合状态。20世纪50年代，德国
铝合金的典型机械性能
铝合金的典型机械性能(Typical Mechanical Properties) 铝合金牌号 及状态拉伸强度(25°C MPa)屈服强度(25°C MPa)硬度500kg力10mm球延伸率 1.6mm(1/16in)厚度 5052-H112 175 195 60 12 5083-H112 180 211 65 14 6061-T651 310 276 95 12 7050-T7451 510 455 135 10 7075-T651 572 503 150 11 2024-T351 470 325 120 20 铝合金的典型物理性能(Typical Physical Properties) 铝合金牌号及状态热膨胀系数 (20-100℃) μm/m?k熔点范围 (℃)电导率20℃(68℉) (%IACS) 电阻率20℃(68℉) Ωmm2/m 密度(20℃)(g/cm3) 2024-T351 23.2 500-635 30 0.058 2.82 5052-H112 23.8 607-650 35 0.050 2.72 5083-H112 23.4 570-640 29 0.059 2.72 6061-T651 23.6 580-650 43 0.040 2.73 7050-T7451 23.5 490-630 41 0.0415 2.82 7075-T651 23.6 475-635 33 0.0515 2.82 铝合金的化学成份(Chemical Composition Limit Of Aluminum ) 合金 牌号硅Si 铁Fe 铜Cu 锰Mn 镁Mg 铬Cr 锌Zn 钛Ti 其它铝 每个合计最小值 2024 23.2 0.5 3.8-4.9 0.3-0.9 1.2-1.8 0.1 0.25 0.15 0.05 0.15 余量5052 25 0.4 0.1 0.1 2.2-2.8 0.15-0.35 0.1 -- 0.05 0.15 余量5083 23.8 0.4 0.1 0.3-1.0 4.0-4.9 0.05-0.25 0.25 0.15 0.05 0.15 余量6061 23.6 0.7 0.15-0.4 0.15 0.8-1.2 0.04-0.35 0.25 0.15 0.05 0.15 余 量 7050 23.5 0.15 20.-2.6 0.1 1.9-2.6 0.04 5.7-6.7 0.06 0.05 0.15 余量7075 23.6 0.5 1.2-2.0 0.3 2.1-2.9 0.18-0.28 5.1-6.1 0.2 0.05 0.15 余 量 美铝典型应用领域 用途 2024 5052 5083 6061 7050 7075 农业 -- ● -- ● -- -- 航空器● -- -- ●●● 模具 -- ● -- ● -- ● 机械设备●● -- ●●● 五金零件 -- -- -- ● -- -- 建筑 -- ● -- ● -- --
铝合金防护
一．引言 1.1 金属防腐蚀的重要意义 金属材料是现代最重要的工程材料，人类社会的文明和发展与金属材料的使用、发展与进步有着极为密切的联系。 但是金属材料及其制品会受到各种不同形式的损坏，其中最重要、最常见的损坏形式腐蚀。金属腐蚀问题存在于国民经济的各个领域，而且随着经济建设和科学技术的 发展，腐蚀的危害越来越严重，对于国民经济的发展的制约作用越来越突出。使得腐蚀科学在国民经济中所处的地位越来越重要。据统计，人们每年冶炼出来的金属约有1/10 被腐蚀破坏， 相当于每年约有1/10 的冶炼厂因腐蚀的存在而做了无用功；而1/10 被腐蚀破坏的金属所殃及的金属制品的破坏，其损失要远远大于金属本身的价值。据美国国家标准局(NBS)调查， 1975 年美国因腐蚀造成的损失高达700 亿美元，即当年国民经济总产值(GNP)的4.2%;《光明日报》1999 年 1 月20 日报道，1997 年因腐蚀给我国国民经济带来的损失高达2800 亿人民币。 以上所说仅就经济损失而言，在有些领域，尤其在化学工业、石油化工、原子能等工业中，由于金属材料腐蚀造成的跑、冒、滴、漏，不仅造成大量的、宝贵而有限的资源与能源的严重浪费， 还能使许多有害物质甚至放射性物质泄漏而污染环境，危害人民的健康，有的甚至会长期造成严重的后果；而由于金属腐蚀所造成的灾难性事故严重地威胁着人们的生命安全；
许多局部腐蚀引起的事故，如氧脆和应力腐蚀断裂这一类的失效事故，往往会引起爆炸、火灾等灾难性恶果，在一定程度上威胁着人类的生存与发展，所以对于金属腐蚀问题的研究显得尤为 重要。 1.2 铝合金及其腐蚀机理 铝合金是近代发展起来的一类重要的金属材料。铝合金具有强度高、密度小、导电导热性强、力学性能优异、可加工性好等优点而广泛应用于化学工业、航空 航天工业、汽车制造业、食品工业、电子、仪器仪表业以及海洋船舶工业等领域。但是铝合金与其他金属一样，也面临着严重的腐蚀问题。虽然在自然条件下，铝合金表面容易形成一层厚约 4 nm 的自然氧化膜，但是这层膜多孔、不均匀且抗蚀性差，难以抵抗恶劣环境的腐蚀的。为了解决上述问题，有必要对铝合金的腐蚀机理有所了解。一般而言，金属在满足以下 5 个基本条件下 就会受到腐蚀:(1)阳极;(2)阴极;(3)阴一阳之间存在着连续接触;(4)电解质溶液;(5)阴极反应物(如氧气、水或氢气)。铝合金的腐蚀电化学反应为：Al A l3++ 3e( 1) O2 + 2H20 + 4 e 4 0H (中性/碱性) (2) + 2H + 2 e H 2（g）(酸性) (3) 由于原电池作用加速了铝腐蚀，有机或无机阻隔层和钝化剂可避免合金与电解质接触而发生阴极反应，与此同时也抑制腐蚀电子向金属界面的 传导;另外钝化剂(如铬酸盐)形成的不溶性氧化物沉积在受腐点，使活性腐蚀点(如晶界、晶族、凹坑、沉淀析出处)减少，从而阻挡水、
结构用铝合金材料力学性能
附录A 结构用铝合金材料力学性能 常见结构用铝合金板、带材力学性能（标准值）可按表A-1采用，结构用铝合金棒、管、型材力学性能（标准值）可按表A-2采用。结构用铝合金板、带、棒、管、型材的化学成分可按表A-3采用。 表A-1 结构用铝合金板、带材力学性能标准值
注：1. 伸长率标准值中，A适用于厚度不大于12.5mm的板材，A适用于厚度大于12.5mm的板材。502. 表中焊接折减系数的数值适用于材料焊接后存放的环境温度大于10℃，存放时间大于3d（6XXX系列）或30d（7XXX系列）的情况。 3. 表中焊接折减系数的数值适用于厚度不超过15mm的MIG焊，以及3xxx系列、5xxx系列合金和8011A合金厚度不超
过6mm的TIG焊。对于6xxx系列和7xxx系列合金厚度不超过6mm的TIG焊，焊接折减系数的数值必须乘以0.8。当厚度超过上述规定，如无试验结果或国内外相关规范规定，3xxx系列、5xxx系列合金和8011A合金焊接折减系数的数值必须乘以0.9，6xxx系列和7xxx系列合金焊接折减系数的数值必须乘状态不需进行上述折减。O焊）。对于TIG（0.64焊）或MIG（0.8以． 表A-2 结构用铝合金棒、管、型材力学性能标准值
适用于厚度（或直的板（或棒）材，A注：1. 伸长率标准值中，A适用于厚度（或直径）不大于12.5mm50 12.5mm的板（或棒）材。径）大于系6XXX（2. 表中焊接折减系数的数值适用于材料焊接后存放的环境温度大于10℃，存放时间大于3d 系列）的情况。列）或30d（7XXX8011A系列合金和MIG焊，以及3xxx系列、5xxx3. 表中焊接折减系数的数值适用于厚度不超过15mm的焊接折减系数的7xxx系列合金厚度不超过6mmTIG焊，合金厚度不超过6mm的TIG焊。对于6xxx系列和系列合。当厚度超过上述规定，如无试验结果或国内外相关规范规定，3xxx系列、5xxx的数值必须乘以0.8系列合金焊接折减系数的数值必须乘0.9，6xxx系列和7xxx金和8011A合金焊接折减系数的数值必须乘以TIG焊）。对于O状态不需进行上述折减。以0.8（MIG焊）或0.64（
铝合金的腐蚀与防护
一．引言 1.1金属防腐蚀的重要意义 金属材料是现代最重要的工程材料，人类社会的文明和发展与金属材料的使用、发展与进步有着极为密切的联系。但是金属材料及其制品会受到各种不同形式的损坏，其中最重要、最常见的损坏形式腐蚀。 金属腐蚀问题存在于国民经济的各个领域，而且随着经济建设和科学技术的发展，腐蚀的危害越来越严重，对于国民经济的发展的制约作用越来越突出。使得腐蚀科学在国民经济中所处的地位越来越重要。据统计，人们每年冶炼出来的金属约有1/10被腐蚀破坏，相当于每年约有1/10 的冶炼厂因腐蚀的存在而做了无用功；而1/10 被腐蚀破坏的金属所殃及的金属制品的破坏，其损失要远远大于金属本身的价值。据美国国家标准局(NBS)调查，1975年美国因腐蚀造成的损失高达700亿美元，即当年国民经济总产值(GNP)的4.2%;《光明日报》1999年1月20日报道，1997年因腐蚀给我国国民经济带来的损失高达2800亿人民币。 以上所说仅就经济损失而言，在有些领域，尤其在化学工业、石油化工、原子能等工业中，由于金属材料腐蚀造成的跑、冒、滴、漏，不仅造成大量的、宝贵而有限的资源与能源的严重浪费，还能使许多有害物质甚至放射性物质泄漏而污染环境，危害人民的健康，有的甚至会长期造成严重的后果；而由于金属腐蚀所造成的灾难性事故严重地威胁着人们的生命安全；许多局部腐蚀引起的事故，如氧脆和应力腐蚀断裂这一类的失效事故，往往会引起爆炸、火灾等灾难性恶果，在一定程度上威胁着人类的生存与发展，所以对于金属腐蚀问题的研究显得尤为重要。 1.2铝合金及其腐蚀机理 铝合金是近代发展起来的一类重要的金属材料。铝合金具有强度高、密度小、导电导热性强、力学性能优异、可加工性好等优点而广泛应用于化学工业、航空航天工业、汽车制造业、食品工业、电子、仪器仪表业以及海洋船舶工业等领域。但是铝合金与其他金属一样，也面临着严重的腐蚀问题。虽然在自然条件下，铝合金表面容易形成一层厚约4 nm 的自然氧化膜，但是这层膜多孔、不均匀且抗蚀性差，难以抵抗恶劣环境的腐蚀的。 为了解决上述问题，有必要对铝合金的腐蚀机理有所了解。一般而言，金属在满足以下5个基本条件下就会受到腐蚀:(1)阳极;(2)阴极;(3)阴一阳之间存在着连续接触;(4)电解质溶液;(5)阴极反应物(如氧气、水或氢气)。 铝合金的腐蚀电化学反应为： Al 3++ 3e-( 1) O2 + 2H20 + 4 e - -(中性/碱性) (2) 2H ++ 2 e-H 2（g）(酸性) (3) 由于原电池作用加速了铝腐蚀，有机或无机阻隔层和钝化剂可避免合金与电解质接触而发生阴极反应，与此同时也抑制腐蚀电子向金属界面的传导;另外钝化剂(如铬酸盐)形成的不溶性氧化物沉积在受腐点，使活性腐蚀点(如晶界、晶族、凹坑、沉淀析出处)减少，从而阻挡水、氧或电解质的进一步渗透，降低腐蚀速率。
材料力学性能静拉伸试验报告
静拉伸试验 一、实验目的 1、测45#钢的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 2、测定铝合金的屈服强度s σ、抗拉强度m R 、断后伸长率δ和断面收缩率ψ。 3、观察并分析两种材料在拉伸过程中的各种现象。 二、使用设备 微机控制电子万能试验机、0.02mm 游标卡尺、试验分化器 三、试样 本试样采用经过机加工直径为10mm 左右的圆形截面比例试样，试样成分分别为铝合金和45#，各有数支。 四、实验原理 按照我国目前执行的国家 GB/T 228—2002标准—《金属材料 室温拉伸试验方法》的规定，在室温1035℃℃的范围内进行试验。将试样安装在试验机的夹头当中，然后开动试验机，使试样受到缓慢增加的拉力（一般应变速率应≤0.1m/s ），直到拉断为止，并且利用试验机的自动绘图装置绘出材料的拉伸图。 试验机自动绘图装置绘出的拉伸变形L ?主要是整个试样，而不仅仅是标距部分的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素，由于试样开始受力时，头部在头内的滑动较大，故绘出的拉伸图最初一段是曲线。 塑性材料与脆性材料的区别： （1）塑性材料： 脆性材料是指断后伸长率5%δ≥的材料，其从开始承受拉力直至试样被拉断，变形都比较大。塑性材料在发生断裂时，会发生明显的塑性变形，也会出现屈服和颈缩等现象； （2）脆性材料： 脆性材料是指断后伸长率5%δ<的材料，其从开始承受拉力直至试样被拉断，变形都很小。并且，大多数脆性材料在拉伸时的应力—应变曲线上都没有明显的直线段，几乎没有塑性变形，在断裂前不会出现明显的征兆，不会出现屈服和颈缩等现象，只有断裂时的应力值—强度极限。 脆性材料在承受拉力、变形记小时，就可以达到m F 而突然发生断裂，其抗拉强度也远远 小于45钢的抗拉强度。同样，由公式0m m R F S =即可得到其抗拉强度，而根据公式，10 l l l δ-=。 五、实验步骤 1、试样准备 用笔在试样间距0L （10cm ）处标记一下。用游标尺测量出中间横截面的平均直径，并且测出试样在拉伸前的一个总长度L 。 2、试验机准备：

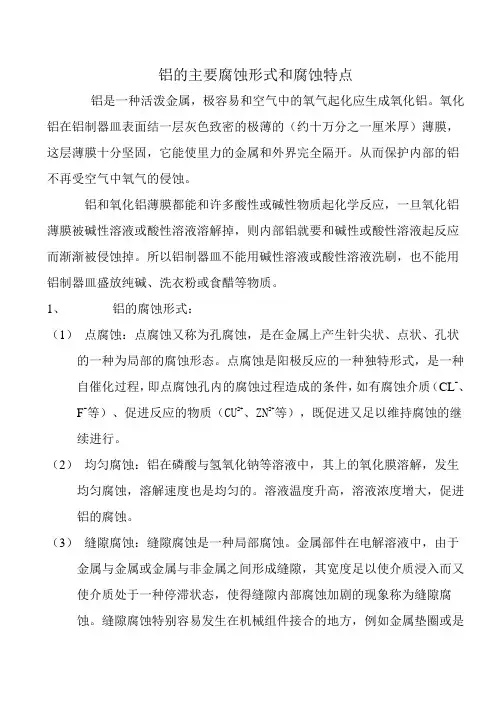

铝合金腐蚀
铝合金腐蚀 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
摘要金属材料是现代最重要的工程材料，人类社会的文明和发展与金属材料的使用、发展与进步有着极为密切的联系。但是金属材料及其制品会受到各种不同形式的损坏，其中最重要、最常见的损坏形式腐蚀。 铝是一种活泼金属，极容易和空气中的氧气起化应生成氧化铝。氧化铝在铝制器皿表面结一层灰色致密的极薄的（约十万分之一厘米厚）薄膜，这层薄膜十分坚固，它能使里力的金属和外界完全隔开。从而保护内部的铝不再受空气中氧气的侵蚀。 铝和氧化铝薄膜都能和许多酸性或碱性物质起化学反应，一旦氧化铝薄膜被碱性溶液或酸性溶液溶解掉，则内部铝就要和碱性或酸性溶液起反应而渐渐被侵蚀掉。所以铝制器皿不能用碱性溶液或酸性溶液洗刷，也不能用铝制器皿盛放纯碱、洗衣粉或食醋等物质。 关键词：铝合金、腐蚀、表面处理、防腐涂料 1 引言 铝防腐蚀的重要意义 金属腐蚀问题存在于国民经济的各个领域，而且随着经济建设和科学技术的发展，腐蚀的危害越来越严重，对于国民经济的发展的制约作用越来越突出。使得腐蚀科学在国民经济中所处的地位越来越重要。据统计，人们每年冶炼出来的金属约有1/10被腐蚀破坏，相当于每年约有1/10?的冶炼厂因腐蚀的存在而做了无用功；而1/10?被腐蚀破坏的金属所殃及的金属制品的破坏，其损失要远远大于金属本身的价值。据美国国家标准局(NBS)调查，1975年美国因腐蚀造成的损
失高达700亿美元，即当年国民经济总产值(GNP)的%;《光明日报》1999年1月20日报道，1997年因腐蚀给我国国民经济带来的损失高达2800亿人民币。 2 铝的主要腐蚀形式和腐蚀机理 铝的腐蚀形式 铝的主要腐蚀形式有点腐蚀、均匀腐蚀、缝隙腐蚀、晶间腐蚀、应力腐蚀开裂。 点腐蚀 点腐蚀：点腐蚀又称为孔腐蚀，是在金属上产生针尖状、点状、孔状 的一种为局部的腐蚀形态。点腐蚀是阳极反应的一种独特形式，是一种自催化过程，即点腐蚀孔内的腐蚀过程造成的条件，如有腐蚀介质（CL-、F-等）、促进反应的物质（CU2+、ZN2+等），既促进又足以维持腐蚀的继续进行。 均匀腐蚀 均匀腐蚀：铝在磷酸与氢氧化钠等溶液中，其上的氧化膜溶解，发生均匀腐蚀，溶解速度也是均匀的。溶液温度升高，溶液浓度增大，促进铝的腐蚀。 缝隙腐蚀 缝隙腐蚀：缝隙腐蚀是一种局部腐蚀。金属部件在电解溶液中，由于 金属与金属或金属与非金属之间形成缝隙，其宽度足以使介质浸入而又使介质处于一种停滞状态，使得缝隙内部腐蚀加剧的现象称为缝隙腐蚀。 晶间腐蚀 晶间腐蚀：是在金属界处发生局部腐蚀的现象。就电化学的观点来看， 由于材料的晶粒为阴极，而晶界一般为阳极，因此在均匀腐蚀的情况下，晶界处的腐蚀性仍稍大于晶粒处，如果在特殊情况下，材料的晶界抗蚀元素又相对减
铝和铝合金的大气腐蚀机理
铝和铝合金的大气腐蚀 机理 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
1铝和铝合金的大气腐蚀机理 铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ- Al 2O 3 )在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30?.也就是说,氧化膜 在大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ- Al 2O 3 的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH上又会覆盖上一层Al(OH) 3 (也可写 成Al 2O 3 ·3H 2 O).从铝-水体系的电位-pH图可知,Al(OH) 3 在较大的pH范围内都会保持稳 定.Al(OH) 3从pH=4开始溶解;当pH=2.4时,认为Al(OH) 3 会完全溶解(事实上,即使pH=2.0 时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降雨、差不多所有的雾、表面蒸发浓缩的液 层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其 它金属相似,与环境大气的相对湿度、温度、大气中SO 2 的浓度、Cl-的含量以及降水的数 量、酸度相关性较大,同时也受到O 3,NO x 及CO 2 等污染组分的轻微影响.大气污染物通过干 湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制. １.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物 层.Cl-通过竟争吸附,逐渐取代Al(OH) 3表面上的OH-生成AlCl 3 ,如方程式(1)~(3)所示: Al(OH) 3+Cl-→Al(OH) 2 Cl+OH- (1) Al(OH) 2Cl+Cl-→Al(OH)Cl 2 +OH- (2) Al(OH)Cl 2+Cl-→AlCl 3 +OH- (3)
铝和铝合金的大气腐蚀机理完整版
铝和铝合金的大气腐蚀 机理 集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
1铝和铝合金的大气腐蚀机理 铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ-Al 2O 3 )在室 温的大气中就可以生成,而且非常迅速和致密,厚度为25~30.也就是说,氧化膜在大气环境中具有 自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-Al 2O 3 的外层转变为一薄层 γ-AlOOH.然后,在γ-AlOOH上又会覆盖上一层Al(OH) 3(也可写成Al 2 O 3 ·3H 2 O).从铝-水体系的电 位-pH图可知,Al(OH) 3在较大的pH范围内都会保持稳定.Al(OH) 3 从pH=4开始溶解;当pH=2.4时, 认为Al(OH) 3 会完全溶解(事实上,即使pH=2.0时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降 雨、差不多所有的雾、表面蒸发浓缩的液层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境 因素对铝的大气腐蚀的影响和其它金属相似,与环境大气的相对湿度、温度、大气中SO 2 的浓度、 Cl-的含量以及降水的数量、酸度相关性较大,同时也受到O 3,NO x 及CO 2 等污染组分的轻微影响.大 气污染物通过干湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制. １.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物层.Cl-通过竟争吸附, 逐渐取代Al(OH) 3表面上的OH-生成AlCl 3 ,如方程式(1)~(3)所示: Al(OH) 3+Cl-→Al(OH) 2 Cl+OH-(1) Al(OH) 2Cl+Cl-→Al(OH)Cl 2 +OH-(2) Al(OH)Cl 2+Cl-→AlCl 3 +OH-(3) ２.空气中的CO 2能有效地阻碍NaCl引发的铝的大气腐蚀.铝在不含CO 2 潮湿空气中的腐蚀速率,和 在正常CO 2水平的空气中的腐蚀速率相比,约是后者的20倍.有人认为,CO 2 中和了在铝表面阴极区 氧还原产生的氢氧根离子,降低了液层pH值,从而使得铝的溶解速率下降. ３.一般认为:O 3是潜在的加速剂,通过氧化H 2 S、SO 2 和NO x 而影响金属的大气腐蚀.O 3 还能够通过自 身的去极化反应,引起铝腐蚀.实验表明,铝暴露在不同大气污染物(10ppm的SO 2,NO x ,O 3 ,取样大气) 的气体(25e和98%相对湿度)四个星期以后,O 3引起的腐蚀失重最大,其次是SO 2 ,NO 2 ,取样大气,NO. 氧化膜的完整性及成分还受到铝合金的化学组分和微观结构的影响.为了提高铝合金的力学性能,往往要加入一些合金元素,并进行一定的热处理(固溶、淬火、时效等).一些杂质元素如Fe、 Mn、Si也常以FeAl 3、AAlMnSi、SiO 2 等形式出现在铝合金当中.这些合金元素对铝合金微观结构
铝合金具体腐蚀
序号腐蚀环境腐蚀方法结果（腐 蚀电位 /V） 文献 LF6M 海水腐蚀（平均 温度13.6℃，溶 解氧浓度5.6ml， 盐度32‰，， pH8.2,海水平流 速度0.1m／s 三个样品的平行试验。以三 个平行样品的腐蚀电位平均 值作为材料的腐蚀电位，以 腐蚀一天的腐蚀电位值作为 初始电位，电流趋于稳定的 时间作为稳定时间，稳定后 平行样品的腐蚀电位平均值 作为材料稳定腐蚀电位，趋 于稳定后腐蚀电位变化范围 称为稳定电位范围 -0.80~-0.85 黄桂祥，铝合 金在海水中的 耐蚀性， LF21M -0.69~-0.76 LF2Y2 -0.67~-0.72 180YS -0.84~-0.94 L4M -0.68~-0.71 LD2CS -0.68~-0.70 LC4CS -0.66~-0.69 L Y12CZ -0.61~-0.63 Cu-Zn-Al -Ni-As-B NaCl(3.5%)溶液制样，测量抛光后的样品的 表面积，然后依次用蒸馏水、 丙酮、酒精清洗后干燥称量。 将样品全浸入腐蚀液并静置 腐蚀30d。 采用是SI1287电化学工作站 测量实验黄铜在NaCl(3.5%) 溶液中的极化曲线 -0.2638 含稀土HAl77-2 铝黄铜的腐蚀行 为 中国有色金属学 报2007年第8期 程建奕李周唐 宁汪明朴曹建 国赵学龙杨天 足 Cu-Zn-Al -Ni-B-Ce -0.3456 Cu-Zn-Al -Ni-As-B- Ce -0.2964 Ti2448 PBS溶液（NaCl 8.0g,KCl0.2g,Na 2HPO4?12H2O 2.9g，KH2PO4 0.2g，蒸馏水1L， 用HCl和NaOH 溶液将pH调节 为7.4），电解质 自然充气，保持 实验温度为 37℃采用2273型恒电位仪 （EG&G PAR）测定试样电化 学腐蚀性能，极化曲线测量 以0.667mV/s的扫描速率从 -1.0V（vs OCP）到3.0V（vs OCP） -0.452 磷酸盐缓冲溶 液中 Ti-24Nb-4Zr-8 Sn合金的电化 学腐蚀行为 白芸李述军 郝玉琳杨锐 郭正晓 中国有色金属 学报2010年第 z1期(下册) CP Ti -0.533 TC4 -0.597
提高和稳定铸造铝合金耐腐蚀性的几点意见
提高和稳定铸造铝合金耐腐蚀性的几点意见 (l)掌握金属元素的性质和作用以及适宜的加人量、使用方法,在铝合金中加人有益于提高耐腐蚀性的元素,如Si、Mg、Mn等是获取耐腐蚀合金的一条重要途径。比如,Al一Mg、Al一Si、Al一Si一Cu一Mn一Mg等系合金均具有较好的耐腐蚀性。这方面已有许多成熟的方法,此不再赘述。 (2)微量元素和杂质对合金耐腐蚀性的影响,严控有害元素或杂质的进入或抑制其作用,充分发挥有益元素或杂质提高合金耐腐蚀性。为满足适宜的使用性能和铸造性能,在熔炼铝合金时除添加一定的主要金属元素外,还需添加一些微量元素如Re、Na、Sr、P、Mn、Ca、Ni、Ti、Cr、Zn等。原辅材料及合金熔炼过程中不可避免地带人某些微量元素和杂质,给铸造铝合金的耐腐蚀性带来不可忽视的影响。如图la、图lb,两个试样同属ZL104,在同样的条件下,腐蚀同样时间,图1a未经过精炼、净化,杂质含量高(4一5级),图lb已经精炼、净化,杂质含量低(1级)。 图1a 图1b 由图看出,前者受腐蚀程度较后者严重得多。一是因为其进人合金的途径随机性大;二是含量低,即使用原子吸收光谱也不易测定。如图2为同炉样件做Na变质衰退实验,无锡、上海两地原子光谱分析结果相差较大,而S:的分析结果较相近,符合实际。正因此,合金材料标准中也没有其技术参数。但它们残留在合金中,有的成为杂质直接降低合金的耐腐蚀性,如Pb、Sn、Bi等;有的损害有益元素或杂质强化合金耐腐蚀性或其它使用性能,如P对Sr、Ca对Sr、CL对Na等均有反作用等。因此,如何控制这些微量元素或杂质,尽量去除或抑制其有害于合金耐腐蚀性的一面,又充分发挥其有益一面,是我们铸造工作者需要认真对待的课题。 图2a 图2b 铸造铝合金耐蚀性直接影响其开发应用 (l)在铝合金中加人适量的有利于提高耐蚀性的元素如Si、Mg、Mn等,是获得耐蚀铸造铝合金的一条重要途径。 (2)熔炼工艺规范化。在熔炼铸造铝合金过程中,适时、适量加人某些有益于提高合金耐蚀性的微量元素或杂质对其进行适宜的精炼、净化、变质、细化处理,以获得优质合金液,可提高铸造铝合金耐蚀性。 (3)铸件表面的清净及其适宜的处理仍是提高其耐蚀性的有效措施。
