平整场地计算公式

、平整场地:建筑物场地厚度在±30cm以内的挖、填、运、找平。 1、平整场地计算规则 (1)清单规则:按设计图示尺寸以建筑物首层面积计算。 (2)定额规则:按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面 积计算。 2、平整场地计算公式 S=(A+4)×(B+4)=S底+2L外+16 式中:S———平整场地工程量;A———建筑物长度方向外墙外边线长度;B———建筑物宽度方向外墙外边线长度;S底———建筑物底层建筑面积;L 外———建筑物外墙外边线周长。 该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。 二、基础土方开挖计算 开挖土方计算规则 (1)、清单规则:挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计 算。 (2)、定额规则:人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽,槽底长和宽是指基础底宽外加工作面,当需要放坡时,应将放坡的土方量合并于总土方量中。 2、开挖土方计算公式: (1)、清单计算挖土方的体积:土方体积=挖土方的底面积×挖土深度。 (2)、定额规则:基槽开挖:V=(A+2C+K×H)H×L。式中:V———基槽土方量;A———槽底宽度;C———工作面宽度;H———基槽深度;L———基槽长 度。. 其中外墙基槽长度以外墙中心线计算,内墙基槽长度以内墙净长计 算,交接重合出不予扣除。 基坑开挖: V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。式中:V———基坑体积;A—基坑上口长度;B———基坑上口宽度;a———基坑底面长度;b———基坑底面宽度。

三、回填土工程量计算规则及公式 1、基槽、基坑回填土体积=基槽(坑)挖土体积-设计室外地坪以下建(构)筑 物被埋置部分的体积。 式中室外地坪以下建(构)筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积 2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积 主墙间净面积=S底-(L中×墙厚+L内×墙厚) 式中:底———底层建筑面积;L中———外墙中心线长度;L内———内墙净 长线长度。 回填土厚度指室内外高差减去地面垫层、找平层、面层的总厚度,如右图: 四、运土方计算规则及公式: 运土是指把开挖后的多余土运至指定地点,或是在回填土不足时从指定地点取土回填。土方运输应按不同的运输方式和运距分别以立方米计算。 运土工程量=挖土总体积-回填土总体积 式中计算结果为正值时表示余土外运,为负值时表示取土回填。 五、打、压预制钢筋混凝土方桩 1、打预制钢筋混凝土桩的体积,按设计桩长以体积计算,长度按包括桩尖的全 长计算,桩尖虚体积不扣除。计量单位:m3,体积计算公式如下: V=桩截面积×设计桩长(包括桩尖长度) 2、送钢筋混凝土方桩(送桩):当设计要求把钢筋砼桩顶打入地面以下时,打桩机必须借助工具桩才能完成,这个借助工具桩(一般2~3m长,由硬木或金属制成)完成打桩的过程叫“送桩”。计算方法按定额规定以送桩长度即桩顶面至自然地坪另加0.5米乘以横截面积以立方米计算,计量单位:m3,公式如下: V=桩截面积×(送桩长度+0.5m)

方格网法计算场地平整土方量!资料讲解

方格网法计算场地平 整土方量!

方格网法计算场地平整土方量! 一、设计题目 ——方格网法计算场地平整土方量 二、设计目的 本课程设计利用方格网法计算出场地平整时的土方量,其属于设计地面的一项重要工作,设计地面是将自然地形加以适当整平,使其成为满足使用要求和建筑布置的平整地面。对于平整场地,合理设定土方工程量的大小具有决定性的意义。是《总图设计》课程的主要教学环节之一。通过该设计的教学,进一步掌握利用方格网法计算场地平整时的土方量的工程。 三、设计内容与要求 1.方格网法的基本原理 方格网法是将基地化分为若干个方格,根据自然地面与设计地面的高差,计算挖方和填方的体积,分别汇总即为土方量。该方法一般适用于平坦场地。设计时要求填方和挖方基本相等,即要求土方就地平衡,平整前后这块土体的体积是相等的。 对于一块表面上崎岖不平的土体,经整平后使其表面成为平面。

设平整前的土方体积为V : V=)(4)432(4412 43212∑∑∑∑∑∑=+++ij j j j j h Pi a h h h h a 式中: V ——土体自水准面起算自然地面下土体的体积; a ——方格边长(m ); ——方格网交点的权值,i=1表示角点,i=2表示边点,i=3表示凹点,i=4表示中间点,其权值分别为1,2,3,4。 h 1j h 2j h 3j h 4j ——各角点,边点,凹点,中间点的自然地面的标高(m 3)。 h ij ——各角点(或边点,凹点,中间点)的自然地面的标高(m 3)。 设方格坐标原点的设计标高为x ,则整平后土体的体积为: ∑∑=412 '))((4x f P a V i 式中: ——土体自水准面起算平整后土体的体积(m 3 ); x ——方格网坐标原点的设计标高(m ); a ——方格边长(m ); m ,i ——X 轴方向的放个数与设计坡度(%),从原点 起,上坡为证,下坡为负; n ,j ——Y 轴方向的放个数与设计坡度(%),从原点 起,上坡为证,下坡为负;

建筑工程测量-场地平整施工测量

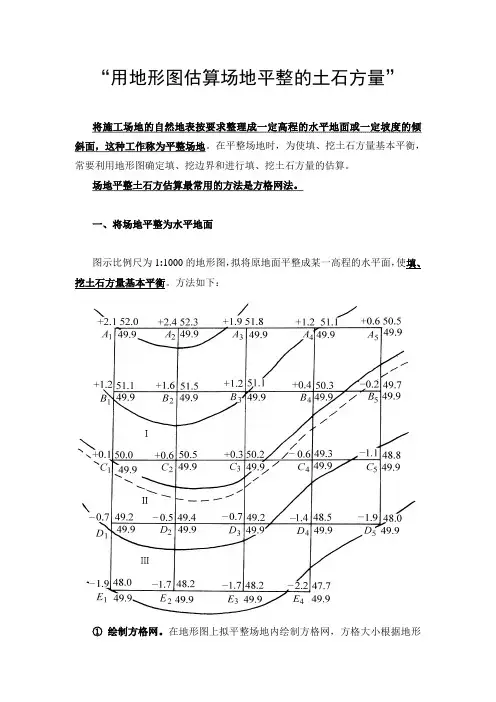

项目八 场地平整施工测量 一、实训目的与要求 1、掌握场地平整施工测量的方法与测设步骤。 2、掌握场地平整施工测量的土方量计算。 二、实训仪器与工具 水准仪、水准尺、木桩、斧头、测伞。 三、实训方法与步骤 如图,在填挖土方量平衡的前提下,计算填挖土方量,并进行场地平整测设. 1、测设方格网 平整场地设计时,需在该场地的地形图上布设普通方格网,边长10m~40m ,一般多用20m ,方格的大小视地形情况和平整场地的施工方法及工程预算而定,地面起伏较大时宜用10m 。 2、场地地面平均高程计算 Hi ——方格点的地面高程; Pi ——方格点的权。 3、确定设计高程 (1) 若将场地平整为一个水平面,要求填挖土方量平衡,则场地地面平均高程H 平就是各点的设计高程。 (2) 场地若需平整成有一定坡度的斜平面,首先要确定场地的平面重心点的位置和设计高程, 然后根据各方格点至重心点的距离和坡度求得方格点与重心点间高差,则可推算出各方格点的设计高程。 4、 计算各点的挖填高度 根据各方格网点的设计高程和地面高程 , 即可计算各点填挖高度 ( 填挖数 ) 填挖数 = ( 设计高程 ) - ( 地面高程 ) H 平=∑(Pi ×Hi )/∑Pi

填挖数为 "+" 时 , 表示填土高度 , 填挖数为 " 一 " 时 , 表示挖土深度 , 各点的填挖数标注在相应方格点右下方。 5、 确定挖填分界线位置 设计高程面与原自然地面的交线称为填挖分界线或零线,在零线上不填也不挖。 6、 土方量计算 (1)整格为填或挖的 , 计算公式为 : (2)方格中挖填兼有时 1) 被分成锥体 : 3)(11b a S v +?= 3 22b S V ?= 3)(33c b S V +?= 344d S V ?= (2) 被分成棱柱体 : )(411b a S V +?= )(4 22d c S V +?= 7、填挖边界和填挖高度测设 当填挖边界和士方量计算无误后 , 可根据土方计算图 , 在现场用量距方法定出各零点位置 , 然后用白灰线将相邻点连接起来 , 即得到实地的填挖分界线。填挖高度注写在相的方格点木桩上 , 作为施工的依据。 V=?∑h i ×S

方格网法计算场地平整土方量!

方格网法计算场地平整土方量! 一、设计题目 ——方格网法计算场地平整土方量 二、设计目的 本课程设计利用方格网法计算出场地平整时的土方量,其属于设计地面的一项重要工作,设计地面是将自然地形加以适当整平,使其成为满足使用要求和建筑布置的平整地面。对于平整场地,合理设定土方工程量的大小具有决定性的意义。是《总图设计》课程的主要教学环节之一。通过该设计的教学,进一步掌握利用方格网法计算场地平整时的土方量的工程。 三、设计内容与要求 1.方格网法的基本原理 方格网法是将基地化分为若干个方格,根据自然地面与设计地面的高差,计算挖方和填方的体积,分别汇总即为土方量。该方法一般适用于平坦场地。设计时要求填方和挖方基本相等,即要求土方就地平衡,平整前后这块土体的体积是相等的。 对于一块表面上崎岖不平的土体,经整平后使其表面成为平面。

设平整前的土方体积为V : V= ) (4)432(44 1 2 43212∑∑∑∑∑∑=+++ij j j j j h Pi a h h h h a 式中: V ——土体自水准面起算自然地面下土体的体积; a ——方格边长(m ); ——方格网交点的权值,i=1表示角点,i=2表示边点,i=3表示凹点,i=4表示中间点,其权值分别为1,2,3,4。 h 1j h 2j h 3j h 4j ——各角点,边点,凹点,中间点的自然地面的标高(m 3)。 h ij ——各角点(或边点,凹点,中间点)的自然地面的标高(m 3)。 设方格坐标原点的设计标高为x ,则整平后土体的体积为: ∑∑= 4 1 2 ' ) )((4 x f P a V i 式中: ——土体自水准面起算平整后土体的体积(m 3); x ——方格网坐标原点的设计标高(m ); a ——方格边长(m ); m ,i ——X 轴方向的放个数与设计坡度(%),从原点起,上坡为证,下坡为负; n ,j ——Y 轴方向的放个数与设计坡度(%),从原点起,上坡为证,下坡为负;

(整理)场地平整土方计算

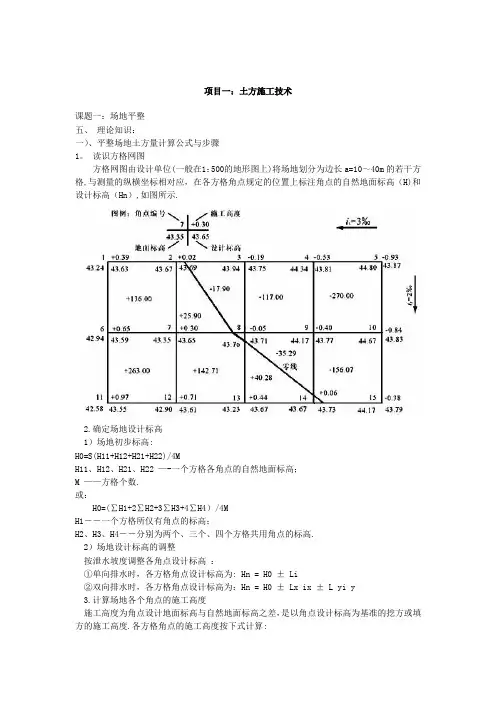

场地平整土方计算 (1)考虑的因素: ① 满足生产工艺和运输的要求; ② 尽量利用地形,减少挖填方数量; ③争取在场区内挖填平衡,降低运输费; ④有一定泄水坡度,满足排水要求. ⑤场地设计标高一般在设计文件上规定,如无规定: A.小型场地――挖填平衡法; B.大型场地――最佳平面设计法(用最小二乘法,使挖填平衡且总土方量最小)。\ (2)初步标高(按挖填平衡) 场地初步标高: H0=S(H11+H12+H21+H22)/4M -------------

H11、H12、H21、H22 ——一个方格各角点的自然地面标高; M——方格个数. 或: H0=(∑H1+2∑H2+3∑H3+4∑H4)/4M H1--一个方格所仅有角点的标高; H2、H3、H4--分别为两个、三个、四个方格共用角点的标高. (3)场地设计标高的调整 按泄水坡度、土的可松性、就近借弃土等调整. 按泄水坡度调整各角点设计标高: ①单向排水时,各方格角点设计标高为: Hn = H0 ±Li ②双向排水时,各方格角点设计标高为:Hn = H0± Lx ix± L yi y 3.计算场地各个角点的施工高度 施工高度为角点设计地面标高与自然地面标高之差,是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算:-------------

式中hn------角点施工高度即填挖高度(以“+”为填,“-”为挖),m; n------方格的角点编号(自然数列1,2,3,…,n). Hn------角点设计高程, H------角点原地面高程. 4.计算“零点”位置,确定零线 方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点,即“零点”(如图1-4所示). -------------

场地平整的程序及土方量的计算汇总

6-1-6 工程场地平整 6-1-6-1 场地平整的程序 场地平整是将需进行建筑范围内的自然地面,通过人工或机械挖填平整改造成为设计所需要的平面,以利现场平面布置和文明施工。在工程总承包施工中,三通一平工作常常是由施工单位来实施,因此场地平整也成为工程开工前的一项重要内容。 场地平整要考虑满足总体规划、生产施工工艺、交通运输和场地排水等要求,并尽量使土方的挖填平衡,减少运土量和重复挖运。 场地平整为施工中的一个重要项目,它的一般施工工艺程序安排是:现场勘察→清除地面障碍物→标定整平范围→设置水准基点→设置方格网,测量标高→计算土方挖填工程量→平整土方→场地碾压→验收。 当确定平整工程后,施工人员首先应到现场进行勘察,了解场地地形、地貌和周围环境。根据建筑总平面图及规划了解并确定现场平整场地的大致范围。 平整前必须把场地平整范围内的障碍物如树木、电线、电杆、管道、房屋、坟墓等清理干净,然后根据总图要求的标高,从水准基点引进基准标高作为确定土方量计算的基点。 土方量的计算有方格网法和横截面法,可根据地形具体情况采用。现场抄平的程序和方法由确定的计算方法进行。通过抄平测量,可计算出该场地按设计要求平整需挖土和回填的土方量,再考虑基础开挖还有多少挖出(减去回填)的土方量,并进行挖填方的平衡计算,做好土方平衡调配,减少重复挖运,以节约运费。 大面积平整土方宜采用机械进行,如用推土机、铲运机推运平整土方;有大量挖方应用挖土机等进行。在平整过程中要交错用压路机压实。 平整场地的一般要求如下: 1.平整场地应做好地面排水。平整场地的表面坡度应符合设计要求,如设计无要求时,一般应向排水沟方向作成不小于0.2%的坡度。 2.平整后的场地表面应逐点检查,检查点为每100~400m2取1点,但不少于10点;长度、宽度和边坡均为每20m取1点,每边不少于1点,其质量检验标准应符合表6-46的要求。

果园场地平整土方量计算与调配

果园场地平整土方量计算与调配 实验目的 1便于测量计算工作 2搭建临设办公室、各种加工棚、施工硬化道路 3便于基础开挖土方工程量的测量计算工作 实验器材 根据具体施工条件、运输距离以及填挖土层厚度、土壤类别作下列选择: ①运距在100米以内的场地平整以选用推土机最为适宜。 ②地面起伏不大、坡度在20°以内的大面积场地平整,当土壤含水量不超过27%,平均运距在800米以内时,宜选用铲运机。 ③丘陵地带,土层厚度超过3米,土质为土、卵石或碎石碴等混合体,且运距在1.0公里以上时,宜选用挖掘机配合自卸汽车施工。 ④当土层较薄,用推土机攒堆时,应选用装载机配合自卸汽车装土运土。 ⑤当挖方地块有岩层时,应选用空气压缩机配合手风钻或车钻钻孔,进行石方爆破作业。 实验步骤 ①场地设计标高确定后,求出平整的场地方格网各角点的施工高度Hi ②确定“零线”的位置。确定“零线”的位置有助于了解整个场地的挖、填区域分布状态。 ③然后按每个方格角点的施工高度算出填、挖土方量,并计算场地边坡的土方量,这样即得到整个场地的填、挖土方总量。 1。确定方格网零线及零点 零线即挖方区与填方区的交线,在该线上,施工高度为零。零线的确定方法是:在相邻角点施工高度为一挖一填的方格边线上, 用插入法求出方格边线上零点的位置(图1-4),再将各相邻的零点连接起来即得零线。

图1-4 零点计算 如不需计算零线的确切位置,则绘出零线的大致走向即可。 例1-4绘出例1-1计算结果的零线位置。 解:先将各点的施工高度标在图上,然后查找相邻角点为一挖一填的方格边线。本题共有a2-3、a6-7、a13-14、a18-19、a21-22、a5-10、a6-11、a2-7、a17-22、a18-23、a9-14这些边线。 用插入法求各方格边线零点位置 a :x=8.56m 2-3 a :x=9.72m 2-7 a :x=0.54m 6-7 其余零点位置见例1-4图. 连接各零点得到零线. 2。土方工程量计算

场地设计相关规范的

场地设计相关规范摘要 道路红线对场地建筑的限制 A.《民用建筑设计通则》(GB50352-2005)规定: 4.2.1 建筑物及附属设施不得突出道路红线和用地红线建造,不得突出的建筑突出物为: ——地下建筑物及附属设施,包括结构挡土桩、档土墙、地下室、地下室底板及其基础、化粪池等; ——地上建筑物及附属设施,包括门廊、连廊、阳台、室外楼梯、台阶、坡道、花池、围墙、平台、散水明沟、地下室进排风口、地下室出入口、集水井、采光井等; ——除基地内连接城市的管线、隧道、天桥等市政公共设施外的其他设施。 4.2.2 经当地城市规划行政主管部门批准,允许突出道路红线的建筑突出物应符合下列规定: 1 在有人行道的路面上空: 1)2.50m以上允许突出建筑构件:凸窗、窗扇、窗罩、空调机位,突出的深度不应大于0.50m; 2)2.50m以上允许突出活动遮阳,突出宽度不应大于人行道宽度减1m,并不应大于3m; 3)3m以上允许突出雨篷、挑檐,突出的深度不应大于2m; 4)5m以上允许突出雨篷、挑檐,突出的深度不宜大于3m; 2 在无人行道的路面上空:4m以上允许突出建筑构件:窗罩,空调机位,突出深度不应大于0.50m。 B.《全国民用建筑工程设计技术措施规划·建筑2003》规定: 2.2.2 临街建筑物的台阶、平台、楼梯、窗井、地下建筑、建筑基础、围墙、工程地下管线及其他构筑物不允许突出道路红线。 2.2.3 地下建筑物距离用地红线应不小于地下建筑物深度(自室外地坪至地下建筑物底板)的0.7倍,不得小于5m。

消防间距控制 《建筑设计防火规范》(GBJ16-87)(2001年版)规定: 第3.3.8条甲、乙类厂房与民用建筑之间的防火间距,不应小于25m,距重要的公共建筑不宜小于50m。 注:为丙、丁、戊类厂房服务而单独设立的生活室与所属厂房之间的防火间距,可适当减少,但不应小于6.00m。 第5.2.1条民用建筑之间的防火间距,不应小于表5.2.1的规定。 民用建筑的防火间距 第 4.2.1条高层建筑之间及高层建筑与其他民用建筑之间的防火间距,不应小于表4.2.1的规定。 高层建筑之间及高层建筑与其他民用建筑之间的防火间距 注:防火间距应接相邻建筑外墙的最近距离计算,当外墙有突出可燃构件时,应从其突出的部分外缘算起。

场地平整计算

场地平整 一、平整场地的定义 平整场地工程量计算。平整场地是指工程动土开工前,对施工现场正负30cm以内高低不平的部位进行就地挖、运、填和找平。 问:“平整场地”清单工程量计算规则为“按设计图示尺寸以建筑物首层面积计算”,“首层面积”如何定义?阳台如何计算面积? 答:“首层面积”应按建筑物外墙外边线计算。落地阳台计算全面积;悬挑阳台不计算面积。设地下室和半地下室的采光井等不计算建筑面积的部位也应计入平整场地的工程量。地上无建筑物的地下停车场按地下停车场外墙外边线外围面积计算,包括出入口、通风竖井和采光井计算平整场地的面积。 二、清单计价规范中对平整场地的描述 挖土方平均厚度应按自然地面测量标高至设计地坪标高间的平均厚度确定。基础土方、石方开挖深度应按基础垫层底表面标高至交付施工场地标高确定,无交付施工场地标高时,应按自然地面标高确定。 建筑物场地厚度在±30cm以内的挖、填、运、找平,应按A.1.1中平整场地项目编码列项。±30cm以外的竖向布置挖土或山坡切土,应按A.1.1中挖土方项目编码列项。 挖基础土方包括带形基础、独立基础、满堂基础(包括地下室基础)及设备基础、人工挖孔桩等的挖方。带形基础应按不同底宽和深度,独立基础和满堂基础应按不同底面积和深度分别编码列项。 三、教程 第一节土(石)方工程 一、主要内容 本分部主要包括平整场地,建筑物和构筑物的土方工程、石方工程和土(石)方的回填等。 二、工程量清单项目 1.平整场地 (1)平整场地的概念 平整场地项目是指建筑物场地厚度在±300mm以内的挖、填、运、找平以及由招标人指定距离内的土方运输。

(2)平整场地的工程内容 平整场地的工程内容包括:土方挖填、场地找平、土方运输等。 (3)项目特征 平整场地的项目特征包括: 1)土的类别按清单计价规范的“土及岩石(普氏)分类表”和施工场地的实际情况确定土壤类别。 2)弃土运距按施工现场的实际情况和当地弃土地点确定弃土运距。 3)取土运距按施工现场实际情况和当地取土地点确定取土运距。 (4)计算规则 平整场地按设计图示尺寸以建筑物首层面积计算。 (5)计算规则解读 1)首层面积的概念首层面积是指首层建筑物所占面积,不一定等于首层建筑面积。 2)超面积平整场地如施工方案要求的平整场地面积超出首层面积时,超出部分的面积应包括在报价内。 (6)计算方法 平整场地工程量(m2)=建筑物首层面积 取(弃)土工程量(m3)=±300mm内挖方量-填方量 注:应标明取(弃)土运距。 例:某住宅工程首层的外墙外边尺寸如图,该场地在±300mm内挖填找平,经计算需取土7.5m3回填,取土距离2km,试计算人工平整场地清单工程量。

场地平整土方量计算方法

场地平整土方量计算方法

在场地平整土方工程施工之前,通常要计算土方的工程量。但土方外形往往复杂,不规则,要得到精确的计算结果很困难。一般情况下,可以按方格网将其划为一定的几何形状,并采用具有一定精度而又和实际情况近似的方法进行计算。 场地平整土方量的计算可按以下步骤进行: ①场地设计标高确定后,求出平整的场地方格网各角点的施工高度Hi ②确定“零线”的位置。确定“零线”的位置有助于了解整个场地的挖、填区域分布状态。 ③然后按每个方格角点的施工高度算出填、挖土方量,并计算场地边坡的土方量,这样即得到整个场地的填、挖土方总量。 1。确定方格网零线及零点 零线即挖方区与填方区的交线,在该线上,施工高度为零。零线的确定方法是:在相邻角点施工高度为一挖一填的方格边线上, 用插入法求出方格边线上零点的位置(图1-4),再将各相邻的零点连接起来即得零线。 图1-4 零点计算 如不需计算零线的确切位置,则绘出零线的大致走向即可。

例1-4绘出例1-1计算结果的零线位置。 解:先将各点的施工高度标在图上,然后查找相邻角点为一挖一填的方格边线。本题共有a2-3、a6-7、a13-14、a18-19、a21-22、a5-10、a6-11、a2-7、a17-22、a18-23、a9-14这些边线。 用插入法求各方格边线零点位置 a :x=8.56m 2-3 a :x=9.72m 2-7 a :x=0.54m 6-7 其余零点位置见例1-4图. 连接各零点得到零线. 2。土方工程量计算 零线确定后,便可进行土方量的计算。方格中土方量的计算有两种方法:“四方棱柱体法”和“三角棱柱体法”。 a四方棱柱体法 四方棱柱体的体积计算方法分两种情况: 1.方格四个角点全部为填或全部为挖(图1-5a)时: (1-12) 式中V——挖方或填方体积,m3; H ,H 2,H3,H4—方格四个角点的填挖高度,均取绝对值,m。 1

场地平整土方计算实例

例题 【例1.1】某建筑场地方格网如图1-7所示,方格边长为20m×20m,填方区边坡坡度系数为1.0,挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量. 图1-7 某建筑场地方格网布置图

【解】(1)根据所给方格网各角点的地面设计标高和自然标高,计算结果列于图1-8中. 由公式1.9得: h1=251.50-251.40=0.10m h2=251.44-251.25=0.19m h3=251.38-250.85=0.53m h4=251.32-250.60=0.72m h5=251.56-251.90=-0.34m h6=251.50-251.60=-0.10m h7=251.44-251.28=0.16m h8=251.38-250.95=0.43m h9=251.62-252.45=-0.83m h10=251.56-252.00=-0.44m h11=251.50-251.70=-0.20m h12=251.46-251.40=0.06m

图1-8 施工高度及零线位置 (2)计算零点位置.从图1-8中可知,1—5、2—6、6—7、7—11、11—12五条方格边两端的施工高度符号不同,说明此方格边上有零点存在. 由公式1.10求得: 1—5线 x1=4.55(m) 2—6线 x1=13.10(m)

6—7线 x1=7.69(m) 7—11线 x1=8.89(m) 11—12线 x1=15.38(m) 将各零点标于图上,并将相邻的零点连接起来,即得零线位置,如图1-8. (3)计算方格土方量.方格Ⅲ、Ⅳ底面为正方形,土方量为: VⅢ(+)=202/4×(0.53+0.72+0.16+0.43)=184(m3) VⅣ(-)=202/4×(0.34+0.10+0.83+0.44)=171(m3) 方格Ⅰ底面为两个梯形,土方量为: VⅠ(+)=20/8×(4.55+13.10)×(0.10+0.19)=12.80(m3) VⅠ(-)=20/8×(15.45+6.90)×(0.34+0.10)=24.59(m3) 方格Ⅱ、Ⅴ、Ⅵ底面为三边形和五边形,土方量为: VⅡ(+)=65.73 (m3) VⅡ(-)=0.88 (m3) VⅤ(+)=2.92 (m3) VⅤ(-)=51.10 (m3)

场地平整土方计算实例

场地平整土方计算实例

例题 【例1.1】某建筑场地方格网如图1-7所示,方格边长为20m×20m,填方区边坡坡度系数为1.0,挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量. 图1-7 某建筑场地方格网布置图

图1-8 施工高度及零线位置 (2)计算零点位置.从图1-8中可知,1—5、2—6、6—7、7—11、11—12五条方格边两端的施工高度符号不同,说明此方格边上有零点存在. 由公式1.10求得: 1—5线x1=4.55(m) 2—6线x1=13.10(m)

6—7线x1=7.69(m) 7—11线x1=8.89(m) 11—12线x1=15.38(m) 将各零点标于图上,并将相邻的零点连接起来,即得零线位置,如图1-8. (3)计算方格土方量.方格Ⅲ、Ⅳ底面为正方形,土方量为: VⅢ(+)=202/4×(0.53+0.72+0.16+0.43)=184(m3) VⅣ(-)=202/4×(0.34+0.10+0.83+0.44)=171(m3) 方格Ⅰ底面为两个梯形,土方量为: VⅠ(+)=20/8×(4.55+13.10)×(0.10+0.19)=12.80(m3) VⅠ(-)=20/8×(15.45+6.90)×(0.34+0.10)=24.59(m3) 方格Ⅱ、Ⅴ、Ⅵ底面为三边形和五边形,土方量为: VⅡ(+)=65.73(m3) VⅡ(-)=0.88 (m3) VⅤ(+)=2.92(m3) VⅤ(-)=51.10 (m3)

VⅥ(+)=40.89(m3) VⅥ(-)=5.70 (m3) 方格网总填方量: ∑V(+)=184+12.80+65.73+2.92+40.89=306.34(m3) 方格网总挖方量: ∑V(-)=171+24.59+0.88+51.10+5.70=253.26 (m3) (4)边坡土方量计算.如图1.9,④、⑦按三角棱柱体计算外,其余均按三角棱锥体计算, 可得: V①(+)=0.003(m3) V②(+)=V③(+)=0.0001(m3) V④(+)=5.22(m3) V⑤(+)=V⑥(+)=0.06(m3) V⑦(+)=7.93(m3)

方格网法计算场地平整土方量

一、设计题目 ——方格网法计算场地平整土方量 二、设计目的 本课程设计利用方格网法计算出场地平整时的土方量,其属于设计地面的一项重要工作,设计地面是将自然地形加以适当整平,使其成为满足使用要求和建筑布置的平整地面。对于平整场地,合理设定土方工程量的大小具有决定性的意义。是《总图设计》课程的主要教学环节之一。通过该设计的教学,进一步掌握利用方格网法计算场地平整时的土方量的工程。 三、设计内容与要求 1.方格网法的基本原理 方格网法是将基地化分为若干个方格,根据自然地面与设计地面的高差,计算挖方和填方的体积,分别汇总即为土方量。该方法一般适用于平坦场地。设计时要求填方和挖方基本相等,即要求土方就地平衡,平整前后这块土体的体积是相等的。 对于一块表面上崎岖不平的土体,经整平后使其表面成为平面。 设平整前的土方体积为V: V= ) ( 4 ) 4 3 2 ( 4 4 1 2 4 3 2 1 2 ∑∑ ∑ ∑ ∑ ∑= + + + ij j j j j h Pi a h h h h a 式中:

V ——土体自水准面起算自然地面下土体的体积; a ——方格边长(m ); ——方格网交点的权值,i=1表示角点,i=2表示边点,i=3表示凹点,i=4表示中间点,其权值分别为1,2,3,4。 h 1j h 2j h 3j h 4j ——各角点,边点,凹点,中间点的自然地面的标高(m 3)。 h ij ——各角点(或边点,凹点,中间点)的自然地面的标高(m 3)。 设方格坐标原点的设计标高为x ,则整平后土体的体积为: ∑∑= 4 1 2 ' ) )((4 x f P a V i 式中: ——土体自水准面起算平整后土体的体积(m 3); x ——方格网坐标原点的设计标高(m ); a ——方格边长(m ); m ,i ——X 轴方向的方格数与设计坡度(%),从原点起,上坡为证,下坡为负; n ,j ——Y 轴方向的放个数与设计坡度(%),从原点起,上坡为证,下坡为负; 当土方平衡时,平整前后这块土体的体积是相等的,即' V V = ∑∑4 1 ij h Pi = ∑∑4 1 ) )((x f P i 由于式中只有x 为未知数,所以可以求出来,从而求出方

某钢厂场地设计标高的确定

某钢厂场地设计标高的确定 【摘要】世界各地的大型钢厂一般都临海建设,确定场地设计标高的实践较多,现就某钢厂的场地设计标高的确定过程进行了分析,规范对场地设计标高的规定及某滨海厂区场地标高确定的过程,提供一种滨海平原场地设计标高确定的方法和思路。 【关键词】滨海区;场地标高;场地排水;确定 钢厂具有占地面积大的特点,其场地自然地形在大面积范围内往往起伏不平,很难满足钢厂总平面设计中各建筑物、构筑物、交通运输线路和场地排雨水的设计标高,尤其位于滨海平原的钢厂往往地形平坦,场地内河网密布,雨季时常受到海水的威胁,自然标高难以满足工业企业场地标高要求。其场地所在区域大多土方匮乏,在场地平整时需要考虑吹沙回填,且吹沙回填后的标高需满足场地排雨水的要求。 1 某钢厂概况 某钢厂厂址位于越南河静省永安经济区内东南靠海一侧,厂址东临东海和山阳港。厂区用地南北宽约3.6~4.64km,东西长约2.67km~4.93km,总占地面积约19.66km2,其中生产区占地面积约17.35 km2,生活区占地面积约2.31km2,最终规模2250万t/a 钢,属大型钢铁企业,防洪标准1/100~1/200。厂区靠海侧设置防浪设施。 钢厂所在区域是越南境内雨量最大的区域之一,年平均降雨时间为150天~160天,全年雨量最多的是每年9~11月份。平均降雨量为2847mm,月平均降雨量237mm,日最大降雨量573mm,小时最大降雨量158mm。冬半年盛行偏北风(北风、西北风和东北风),夏半年盛行偏南风。年平均风速3.6m/s最高高潮位 1.8m,平均高潮位0.85m,最低潮位-1.24m,平均低潮位-0.71m,平均潮位0.16m,大潮平均高潮位1.23m。 厂址范围内场地地形为沿海平原区域,场地西北侧有部分山丘,高度6.7m~16.70m,场地东侧靠近海岸区域为现有防浪堤,最高高度约22.60m,场地中部偏北位置处有横穿场地东西的河沟,宽约40m,河床标高-0.2m~-2.95m。整个场地南高北低,西高东低,相对平坦,平均标高约0.0m~2.0m,厂区中部偏东位置有大片的场地标高在-2.0m~0.0m之间变化,为厂区目前的低洼处。原地形标高分布见图1。其80%的用地的自然地形标高为0.0m~1.0m,场地内河流密布。 2 规范对钢厂场地设计标高规定 确定的场地设计标高应能满足当地政府相关文件及设计标准、规范要求、投资预算要求、场地排水要求、总平面布置要求、生产要求、运输要求和景观要求

场地平整土方工程量的计算方法

场地平整土方工程量的计算 在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时,常需要进行土方工程量的计算。计算方法有方格网法和横断面法两种。 (1)方格网法 用于地形较平缓或台阶宽度较大的地段。计算方法较为复杂,但精度较高,其计算步骤和方法如下: 1)划分方格网 根据已有地形图(一般用1:500的地形图)将欲计算场地划分成若干个方格网,尽量与测量的纵、横坐标网对应,方格一般采用20m ×20m 或40m ×40m ,将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。将自然地面标高与设计地面标高的差值,即各角点的施工高度(挖或填),填在方格网的左上角,挖方为(-),填方为(+)。 2)计算零点位置 在一个方格网内同时有填方或挖方时,应先算出方格网边上的零点的位置,并标注于方格网上,连接零点即得填方区与挖方区的分界线(即零线)。 零点的位置按下式计算(图6-3): a h h h x ?+= 2111 a h h h x ?+=2 12 2 (6-8) 式中 x 1、x 2——角点至零点的距离(m );

h1、h2——相邻两角点的施工高度(m),均用绝对值; a——方格网的边长(m)。 图6-3 零点位置计算示意图 图6-4 零点位置图解法 为省略计算,亦可采用图解法直接求出零点位置,如图6-4所示,方法是用尺在各角上标出相应比例,用尺相接,与方格相交点即为零点位置。这种方法可避免计算(或查表)出现的错误。 3)计算土方工程量 按方格网底面积图形和表6-31所列体积计算公式计算每个方格内的挖方或填方量,或用查表法计算,有关计算用表见表6-31。 常用方格网点计算公式表6-31

方格网法计算场地平整土方量

方格网法计算场地平整 土方量

一、设计题目 ——方格网法计算场地平整土方量 二、设计目的 本课程设计利用方格网法计算出场地平整时的土方量,其属于设计地面的一项重要工作,设计地面是将自然地形加以适当整平,使其成为满足使用要求和建筑布置的平整地面。对于平整场地,合理设定土方工程量的大小具有决定性的意义。是《总图设计》课程的主要教学环节之一。通过该设计的教学,进一步掌握利用方格网法计算场地平整时的土方量的工程。 三、设计内容与要求 1.方格网法的基本原理 方格网法是将基地化分为若干个方格,根据自然地面与设计地面的高差,计算挖方和填方的体积,分别汇总即为土方量。该方法一般适用于平坦场地。设计时要求填方和挖方基本相等,即要求土方就地平衡,平整前后这块土体的体积是相等的。 对于一块表面上崎岖不平的土体,经整平后使其表面成为平面。 设平整前的土方体积为V: V= ) ( 4 ) 4 3 2 ( 4 4 1 2 4 3 2 1 2 ∑∑ ∑ ∑ ∑ ∑= + + + ij j j j j h Pi a h h h h a 式中:

V ——土体自水准面起算自然地面下土体的体积; a ——方格边长(m ); ——方格网交点的权值,i=1表示角点,i=2表示边点,i=3 表示凹点,i=4表示中间点,其权值分别为1,2,3,4。 h 1j h 2j h 3j h 4j ——各角点,边点,凹点,中间点的自然地面的标高(m 3)。 h ij ——各角点(或边点,凹点,中间点)的自然地面的标高(m 3)。 设方格坐标原点的设计标高为x ,则整平后土体的体积为: ∑∑=412 '))((4x f P a V i 式中: ——土体自水准面起算平整后土体的体积(m 3); x ——方格网坐标原点的设计标高(m ); a ——方格边长(m ); m ,i ——X 轴方向的方格数与设计坡度(%),从原点 起,上坡为证,下坡为负; n ,j ——Y 轴方向的放个数与设计坡度(%),从原点 起,上坡为证,下坡为负; 当土方平衡时,平整前后这块土体的体积是相等的,即 'V V = ∑∑41ij h Pi =∑∑41))((x f P i

场地平整计算

1 / 10 一、平整场地的定义场地平整 平整场地工程量计算。平整场地是指工程动土开工前,对施工现场正负30cm以内高低不平的部位进行就地挖、运、填和找平。问: “平整场地”清单工程量计算规则为“按设计图示尺寸以建筑物首层面积计算”,“首层面积”如何定义?阳台如何计算面积?答: “首层面积”应按建筑物外墙外边线计算。落地阳台计算全面积;悬挑阳台不计算面积。设地下室和半地下室的采光井等不计算建筑面积的部位也应计入平整场地的工程量。地上无建筑物的地下停车场按地下停车场外墙外边线外围面积计算,包括出入口、通风竖井和采光井计算平整场地的面积。 二、清单计价规范中对平整场地的描述 挖土方平均厚度应按自然地面测量标高至设计地坪标高间的平 均厚度确定。基础土方、石方开挖深度应按基础垫层底表面标高至交付施工场地标高确定,无交付施工场地标高时,应按自然地面标高确定。 建筑物场地厚度在±30cm以内的挖、填、运、找平,应按 A.1.1中平整场地项目编码列项。±30cm以外的竖向布置挖土或山坡切土,应按 A.1.1xx挖土方项目编码列项。

挖基础土方包括带形基础、独立基础、满堂基础(包括地下室基础)及设备基础、人工挖孔桩等的挖方。带形基础应按不同底宽和深度,独立基础和满堂基础应按不同底面积和深度分别编码列项。 三、教程 第一节土(石)方工程 2 / 10 一、主要内容 本分部主要包括平整场地,建筑物和构筑物的土方工程、石方工程和土(石)方的回填等。 二、工程量清单项目 1.平整场地 (1)平整场地的概念 平整场地项目是指建筑物场地厚度在±300mm以内的挖、填、运、找平以及由招标人指定距离内的土方运输。 (2)平整场地的工程内容 平整场地的工程内容包括: 土方挖填、场地找平、土方运输等。 (3)项目特征 平整场地的项目特征包括: 1)土的类别按清单计价规范的“土及岩石(普氏)分类表”和施工场地的实际情况确定土壤类别。

场地设计标高的确定主要分类两块

场地设计标高的确定主要分类两块,一是影响设计标高确定的因素,二是设计标高确定的程序。 1.影响设计标高确定的因素 (1) 考虑场地内外道路连接的可能性,满足场地内建筑物、构筑物互相问的联系要求。 (2) 符合场内道路、排水设施对连接点的标高要求,使场内运输道路具有合理的纵横断面。 (3) 满足排水和防洪要求。在江河附近用地,其设计标高应高出设计洪水水位0.5m 以上。场地平整的表面,应有0.5%的坡度,以保证排除雨水,舍内外地面高差应大于15cm。 (4) 尽量减少土石方工程量和基础工程量。在一般情况下,如地形起伏变化不大的地方,应使设计标高尽量接近自然地形标高。在丘陵山区地形起伏变化较大,应充分利用地形,尽量避免大填大挖。宜采用半挖半填方式,一般挖方可稍大于填方,以减少基础埋没深度。 (5) 考虑地下水位,地质条件影响。地下水位高的地段不宜挖方;地下水位低的地段因下部土层比上部土层的地耐力大,可考虑挖方,因挖方后除可获得较高的地耐力外,还可减少基础埋置的深度和断面尺寸。 2.设计标高确定的程序 (1) 根据使用要求和场地地形条件,确定采用某一种整平方式。如采用混合式,则把用地划分为连续式和重点式的整平地段。 (2) 根据地形图和养猪场总平面图,选用最适当的设计地面连接形式,尽量减少土石方工程量。 (3) 根据用地的工程地质,地下水位等条件,结合使用要求和基础埋深等情况,确定适宜于填方和挖方的地区范围。 (4) 根据猪场用地内外道路、管线的连接条件,相邻地区的整平标高,地面雨水排除口的位置、标高,彼此运输联系密切的建筑物、构筑物允许的标高差等条件,合理地确定养猪场各建筑物、构筑物、道路的标高。 为使土石方工程量最少,设计地面应力求与自然地形标高相接近。因此,养猪场各建筑物、构筑物配置地段的整平标高,宜等于该地段自然地形的平均标高。 考虑到建筑物、构筑物等开挖基槽的多余土方,在初定标高时,要比建筑物所在地段的自然地形的平均标高稍高一些。 (5) 再按照养猪场用地的工程地质、水文、交通运输及其他条件,对所定的标高进行检查、校正,并作出土石方工程量的概算和编制初步土石方工程量平衡表。 (6) 当场区内主要建筑物、构筑物、道路的标高以及道路的横断面确定以后,就可以进行详细的竖向布置工作。

场地平整土方工程量的计算方法

场地平整土方工程量的计算 在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时,常需要进行土方工程量的计算。计算方法有方格网法和横断面法两种。 (1)方格网法 用于地形较平缓或台阶宽度较大的地段。计算方法较为复杂,但精度较高,其计算步骤和方法如下: 1)划分方格网 根据已有地形图(一般用1:500的地形图)将欲计算场地划分成若干个方格网,尽量与测量的纵、横坐标网对应,方格一般采用20m ×20m 或40m ×40m ,将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。将自然地面标高与设计地面标高的差值,即各角点的施工高度(挖或填),填在方格网的左上角,挖方为(-),填方为(+)。 2)计算零点位置 在一个方格网内同时有填方或挖方时,应先算出方格网边上的零点的位置,并标注于方格网上,连接零点即得填方区与挖方区的分界线(即零线)。 零点的位置按下式计算(图6-3): a h h h x ?+= 2111 a h h h x ?+=2 12 2 (6-8) 式中 x 1、x 2——角点至零点的距离(m ); h 1、h 2——相邻两角点的施工高度(m ),均用绝对值; a ——方格网的边长(m )。

图6-3 零点位置计算示意图 图6-4 零点位置图解法 为省略计算,亦可采用图解法直接求出零点位置,如图6-4所示,方法是 用尺在各角上标出相应比例,用尺相接,与方格相交点即为零点位置。这种方法可避免计算(或查表)出现的错误。 3)计算土方工程量 按方格网底面积图形和表6-31所列体积计算公式计算每个方格内的挖方或填方量,或用查表法计算,有关计算用表见表6-31。 常用方格网点计算公式表6-31

场地设计中,如何确定室内±0.000标高

关于室外地面标高的确定应考虑的因素及室内±0.000标高确定 (一)对外与交通、市政设施相协调,对内方便生产、使用上的联系。与周边道路交通相接轨,坡度合理,保持交通顺畅,遇到交通问题能及时分流。 (二)满足排水和防洪要求 1).防洪排涝:应保证场地设计地面的标高高出设计频率洪水位o.5m以上,一般城市防洪规划中有明确的最低场地标高和室内±0.000标高。当场地与城市道路相临时,用地红线处的标高应高于城市道路中心线标高0.20~0.40m。 各设计标高之间的协调:一般的应使道路设计标高低于建筑物室外地坪标高,满足场地不积水的要求即可。2)市政下水管道接入点标高: 地面及地下管道排水坡度满足排水规范要求。地下管道起点还应满足最低覆土深度要求。 (三)考虑地下水位高低、土方量及基础埋置深度及建筑物沉降的影响。 地下水较高的地段不宜挖方,减少处理地下水位造成的防水施工费用;地下水较低的地段,可考虑适当挖方,以获得较高地耐力,减少基础埋深。最好使建筑基础、设备基础、管沟在地下水位0.5米以上。减少土石填、挖方量和基础工程量。 (四)、环境景观要求,室内外地坪设计标高确定,应有一个与相邻建筑物谐和又考虑城市发展变化的前瞻性,营造美丽景观。 (五)、室内±0.000标高确定 建筑物室内外地坪高差:一般应根据各种建筑物的使用性质、出人口要求、场地地形和地质条件等因素确定,其室内外最小高差满足相关规范要求。 含有地下室的建筑物,其室内地坪标高一般应比室外地坪高o.5m,以免雨水倒灌。 建筑物室内外地坪的设计标高确定 设计地面的标高是指场地经过平整后形成的设计地面的控制性高程。 1)对于较为平坦不进行平整的场地,建筑物的室内地坪标高取建筑物室外场地设计标高(散水坡脚标高)的最大值加上室内外地坪的最小高差,建筑物室外散水坡脚标高可根据地形读取。 2)对于建筑群两端的地形标高落差较大、未加平整的场地,建筑物的室内地坪标高取建筑物室外场地设计标高的平均值加上室内外地坪的最小高差 3)对于经过平整的场地,建筑物的室外地坪标高等于设计地面标高,建筑物室内地坪标高的确定可根据最高点、平均值或最低处标高加上室内外地坪的最小高差来确定。 4)对于周边道路坡度较大的建筑物,如果建筑物面向道路较高一侧有出入口,则建筑物的室内地坪标高应根据出入口对应的较高处的道路标高推算后加上室内外地坪最小高差来确定;如果建筑物面向道路较高一侧不设置出人口,则可根据基地地形标高推算后加上室内外地坪最小高差来确定。
