光纤连接器的型号

（1)FC型光纤连接器

这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

(2)SC型光纤连接器

这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST连接器的芯外露，SC连接器的芯在接头里面。

(5) MT-RJ型连接器

MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。

(6) LC型连接器

LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。

(7) MU型连接器

MU连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。LC接头与SC接头形状相似，较SC接头小一些。

FC 圆型带螺纹(配线架上用的最多) 接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

ST 卡接式圆型

SC 卡接式方型(路由器交换机上用的最多) 接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一头双纤收发一体

光纤连接器制作

光纤连接器制作一、单选题（选择一项正确的答案，共10题,每题5分） 1、光纤熔接前，进行光纤预处理中使用的工业酒精的纯度是（）。 A.50% B.60% C.70% D.99% 考生答案：D 具体得分：5 2、NVP值是指( )。 A.信号在电缆中传输速度与真空中光速之比 B.信号在光纤中传输速度与真空中光速之比 C.信号在电缆中传输速度与信号在光纤中传输速度之比 D.数字信号在电缆中传输速度与模拟信号在电缆中传输速度之比考生答案：C 具体得分：5 3、光纤连接器的作用是( )。 A.固定光纤 B.熔接光纤 C.连接光纤 D.成端光纤考生答案：D 具体得分：5 4、在综合布线系统中，下面有关光缆布放的描述，说法有误的一项是( )。 A.光缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压或损伤 B.光缆布放时应有冗余，在设备端预留长度一般为5～lOm C.以牵引方式敷设光缆时，主要牵引力应加在光缆的纤芯上 D.在光缆布放的牵引过程中，吊挂光缆的支点间距不应大于1.5m 考生答案：C 具体得分：5 5、EIA/TIA 568 B.3规定光纤连接器(适配器)的衰减极限为( )。 A.0.3dB B.0.5dB C.0.75 dB D.0.8dB 考生答案：C 具体得分：5 6、在进行光纤熔接前，下列（）不需要进行放电试验。 A.刚接通电源后至接续作业开始前 B.改变光纤种类时 C.温度、温度、高原等气压有较大变化时 D.连续3条光纤熔接未成功时考生答案：D 具体得分：5 7、下图表示（）光纤连接器。

A.SC B.ST C.LC D.FC 考生答案：C 具体得分：5 8、在综合布线系统测试中，不属于光缆测试的参数是( )。 A.回波损耗 B.近端串扰 C.衰减 D.插入损耗考生答案：B 具体得分：5 9、在综合布线系统中，常见的62.5/125μm多模光纤中的125μm是指( )。 A.纤芯外径 B.包层后外径 C.包层厚度 D.涂覆层厚度考生答案：C 具体得分：5 10、下列（）子系统中一般用光纤做为传输介质。 A.建筑群 B.配线 C.工作区 D.设备间考生答案：A 具体得分：5 二、多选题（选择多项正确的答案，共3题,每题10分） 1、下列（）光纤连接器都有直径为2.5mm的陶瓷插针。 A.SC B.ST C.LC D.FC E.MTRJ 考生答案：A、B、D 具体得分：10 2、在综合布线系统中，光纤按端面可以分为（）。 A.FC B.PC C.APC D.MT E.ST 考生答案：A、B 具体得分：10 3、光纤按芯数分，可以分为（）。 A.单芯 B.双芯 C.三芯 D.多芯 E.五芯考生答案：A、D 具体得分：10

光纤活动连接器简介

光纤活动连接器简介一．概述在电缆通信（传输）链路中，各种电缆连接器可以在保证阻抗匹配的前提下使两段电缆达到最好的物理连接。如果没有连接器，在一般的工程施工中，电缆与电缆的连接可以在物理上直接将两端的电缆绞缠在起，也可使电磁波信号的顺利通过，保证链路的畅通。而在光纤通信（传输）链路中，要适应不同模块、设备和系统之间灵活连接的需要，由光信号传输与电信号传输的不同，绝不可能直接把两根光纤的头子绞缠在一起（除非进行熔接，而熔接又不可能做到连接的灵活性），必须有一种能在光纤与光纤之间进行可装卸（活动）连接的器件，使光信号能按所需的通道进行传输，以保证光纤链路的畅通，实现预期的目的和要求。能实现这种功能的器件就是光纤活动连接器，以下简称光纤连接器，它是光系统中使用量最大的光无源器件。二.结构原理光纤连接器就是把光纤的两个端面精密对接起来，最重要的就是要使两根光纤的轴心对准，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小。各种类型的光纤连接器的基本结构是一致的，绝大多数的光纤连接器的一般采用高精密组件（两个插针和一个耦合管共三个部分）实现光纤的对准连接。这种对准方式称作精密组件对准方式，是最常用的方式。这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合

管中实现对准。插针的外组件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放压力。耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，一般配有金属或塑料的法兰盘，以便于连接器的安装固定。为尽量精确地对准光纤，对插针和耦合管的加工精度要求很高。还有一种对准方式是主动对准。主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。为获得较低的插入损耗和较高的回波损耗，还需要使用折射率匹配的材料。三.性能光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。由于光纤连接器也是一种损耗性产品，所以还要求其价格低廉。在一定程度上，光纤连接器的性能影响了整个光传输系统的可靠性和各项性能。（1）光学性能：对于光纤连接器的光学性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。产生插入损耗的原因有两方面: 1、光纤公差引起的固有损耗。主要由光纤制造公差,即纤芯尺寸、数值孔径、纤芯/包层同心度和折射率分布失配等因素产生。 2、连接器加工装配引起的固有损耗。这是由连接器加工装配公差，即端面间隙、轴线倾角、横向偏移和菲涅尔反射及端面加工精度等因素产生的。插入损耗越小越好，一般要求应不大于0.5dB。在通常的有线电视工程计算中，将插入损耗的值记为0.5dB。

常见的光纤跳线种类有哪些

前言：光纤传输连接需要哪些跳线？比较熟知的跳线有哪些呢？正文：比较常见的光纤连接器，目前比较常见的光纤连接器：(1)FC型光纤连接器(2)SC 型光纤连接器(3) 双锥型连接器(4) DIN47256型光纤连接器(5) MT-RJ型连接器(7) MU型连接器. 以下是目前比较常见的光纤连接器的详细描述： (1)FC型光纤连接器这种连接器最早是由**NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端媸瞧矫娼哟シ绞剑‘C)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

(2)SC型光纤连接器这种光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。 ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST 连接器的芯外露，SC连接器的芯在接头里面。

(3) 双锥型连接器(Biconic Connector) 这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。 (4) DIN47256型光纤连接器这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械精度较高，因而介入损耗值较小。 (5) MT-RJ型连接器 MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机

光纤连接示意图

光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX 应于另一台的RX连接），两台之间的连接是交叉的。二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：10/100M的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的

NET-LINK HTB-1100S是10/100M自适应快速以太网光纤收发器。它可以实现双绞线和光纤两种不同传输介质的转换，中继10/100Base-TX和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。产品技术参数：符合IEEE 802.3u 10/100Base-TX和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口 RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能 RJ45端口10/100M速率、全/半双工模式自适应双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定) 外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/半双工模式选择连接线缆类型： RJ45连接器：5类双绞线 SC光纤连接器：1300nm 62.5/125um，50/125um多模光纤，1300nm 9/125um多模光纤双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定)

光纤连接器的标准要求

光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。光纤是传光的纤维波导，裸纤一般分为三层：中心高折射率玻璃芯，折射率较高，用来传送光；中间为低折射率硅玻璃包层，与纤芯一起形成全反射条件；最外是保护用的树脂涂层。光纤分类方法很多，可以按照传输模式、工作波长、折射率分布、等进行分类。（一）按传输模式多模光纤：可传输多种模式的光，外径一般为125微米(一根头

发平均100微米)，典型纤芯直径为50或62.5微米。单模光纤：只能传输一种模式的光，外径与多模光纤相同，但纤芯直径较细，一般为9微米。如何辨别单模光纤与双模光纤呢？最常规的分辨方法就是：黄色的光纤线一般是单模光纤，橘红色或者灰色的光纤线一般是多模光纤。单模光纤不存在模间时延差，且模场直径仅几微米，带宽一般比渐变型多模光纤的带宽高一两个数量级。因此，它适用于大容量、长距离通信。（二）按工作波长短波长光纤：光纤的工作波长为850nm。长波长光纤：光纤的工作波长为1300nm和1550nm。光纤损耗一般是随波长加长而减小，850nm的损耗约为2.5dB/km,1300nm的损耗约为0.35dB/km，1550nm的损耗约为0.20dB/km，这是光纤的最低损耗，波长1650nm以上的损耗趋向加大。（三）按光纤材料石英光纤：一般是指由掺杂石英芯和掺杂石英包层组成的光纤。这种光纤有很低的损耗和中等程度的色散。目前通信用光纤绝大多数是石英光纤。全塑光纤：用高度透明的聚苯乙烯制成的，成本低，使用方便，但损耗较大、带宽较小，只适合短距离低速率通信。

(整理)光纤接头说明图(全)

全光纤及光纤连接器图示说明.doc 光纤接头图片.doc 光纤接头说明图.doc ST、SC、FC、LC光纤接头区别 2008-10-13 21:33:01 作者：来源：互联网文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC 连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ... ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。光纤接口连接器的种类

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明： ①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架） ④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用） ⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全

光纤跳线的种类大全图文并茂

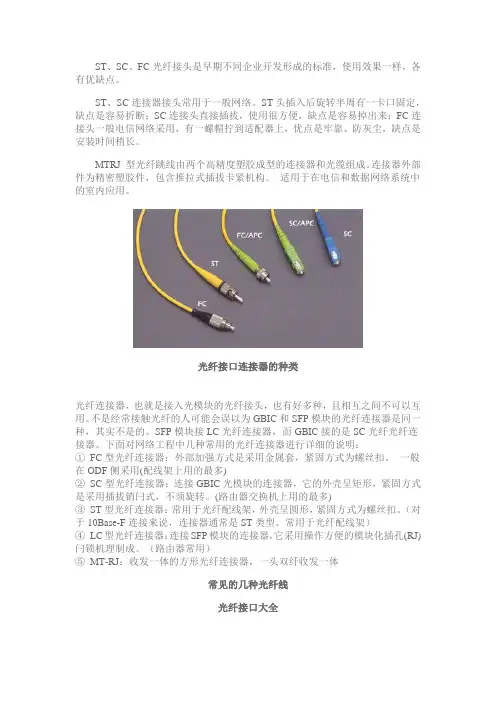

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：

① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全

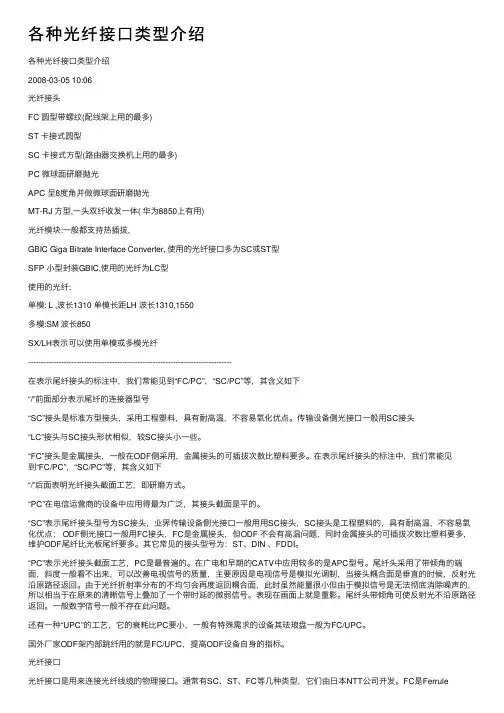

各种光纤接口类型介绍光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤

光纤连接器图解1.

光纤连接器自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。路连接方式传统的光缆链路连接方式主要是ST，SC或。目前它们仍然在大量使用。其形状如图1所示。这式简单方便，所连接的每条光缆都是可以独立使用的。装这些光缆链路时，并不知道在实际中这些光缆是如果道光缆的信号传输方向。在实际使用中，将光缆和网络要首先确定信号在光缆中的传输方向，才能正确地进行缆的连接器的制作也不方便，需要特殊的工具等。

SC插入锁定-------------ST插入锁定---------------- FC旋紧锁定 2.新型的光缆连接方式大家知道，千兆以太网在连接光缆时都是成对儿使用的，即一个输出(output，也为光源)，一个输入(input，光检测器)，例

如路由器和交换机的光缆连接。如果在使用时，能够成对一块儿使用而不用考虑连接的方向，而且连接简捷方便，那将会有助于千兆以太网的连接。因此不少光缆布线的厂商推出了各种连接器来满足这种应用。这种新的光缆连接器叫做SFF(Small Form Factor)。目前还没有比较明确的术语来描述，我们一般将其称作微型光缆连接器。目前市场最主要SFF光缆连接器有四种类型。1)LC类型，它是Lucent公司推出的一种SFF类型的连接器。2)FJ类型，它是由Panduit公司推出的连接器。3)MT-RJ 型，它是由美国AMP公司推出的连接器以及由3M公司推出的VF-45连接器。

光模块接口区分

三、光纤接口的主要类型：光纤接口是用来连接光纤线缆的物理接口，通常有SC、LC、FC、ST等几种类型。不同的光模块对应的光纤接口不尽相同。1×9及GBIC光模块通常采用SC光纤接口，而SFP 和XFP封装形式的光模块通常采用LC光纤接口。 LC、SC、FC等均指外形尺寸，PC、APC、UPC都是指光纤连接器的插针端面。装置在光纤末端使两根光纤实现光信号传输的连接器，光信号通过时只引入很低衰减的装置。光纤连接器，是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器影响了光传输系统的可靠性和各项性能。分类光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC 或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器： FC型光纤连接器这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。 SC型光纤连接器这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，

光纤连接器图解1

光纤连接器自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。路连接方式主要是ST，SC或者FC的连接方式。目前。这些光缆的连接方式简单方便，所连接的每条光缆都些光缆链路时，并不知道在实际中这些光缆是如果使用际使用中，将光缆和网络设备连接时，就要首先确定信连接。此外，光缆的连接器的制作也不方便，需要特殊

的连接器以及由3M公司推出的VF-45连接器。下图是这几种类型的连接器。这种连接器是一对儿光缆一起连接而且接插的方向是固定的。所以在实际使用中比较方便，也不会误插。光纤配线箱

光纤接入设备及使用图解

光纤接入设备及使用图解由于不同种类信息的需求也越来越多，伴随而来的不断增长的IP数据、话音、多媒体图像等多种新业务需求，促使了各大网络运营商的传送网络环境发生了翻天俯地的变化，以前那些以承载模拟话音为主要目的的传统城域网和接入网在容量以及接口种类上都已经无法满足多种多样的新业务传输与处理的要求。于是迫于社会信息量的突飞猛进，那些专门为城域网和接入网上提供新业务传送的技术及设备迅速发展起来。其中以MSTP(多业务传输平台)和PON(无源光网络)发展是最具有代表性的，它们都是基于光纤传送技术、在城域网或接入网上提供多种新业务承载的最佳解决方案。基于光缆的光纤接入技术是未来宽带网络的发展方向，它的发展也离不开光纤接入设备发展和支持，就像鱼与水一样。谈起光纤接入设备不得不提起它的三代发展经历: 第一代大量采用地PDH(光纤光端机)设备，包括点到点型和星型局端设备，不具备汇聚功能。全部采用PDH传输协议，也没有光接口规范。用户业务如E1和数据业务通过远端设备，利用私有PDH协议进行复接，经光纤传输到局端设备。局端设备按照私有协议对PDH光信号进行分接，又转换成为E1等PDH 接口，再通过电缆经DDF配线架与城域骨干/汇聚设备连接。由于PDH协议的局限性致使各类光纤接入设备很快落伍。第二代鉴于第一代设备的缺陷，一些PDH设备厂商研发出第二代设备，即在局端设备中增加一个SDH(密集型光波复用)终端卡。在局端与远端设备之间仍然

采用私有的PDH协议，而在局端提供汇聚功能，将原来的E1信号经SDH终端卡复用，并给出标准SDH接口。主要解决了局端设备与城域骨干设备的互连问题和统一接口标准。第三代是SDH直通设备，包括汇聚型和非汇聚型。由于新业务覆盖面广，新一代SDH直通设备已经能够按照SDH规范，自动适配到SDH进行传送;非汇聚型的远端设备可以通过SDH光接口直接连接到城域网汇聚层节点上，适合从汇聚层网络上分支出较少的业务接口。汇聚型则在局端插入SDH汇聚设备，将来自多个方向的VC12业务汇聚到上行SDH接口中，从而节省大容量骨干节点设备上的STM-1接口卡数量。主要解决了各设备兼容问题，便于以后升级、维护。光纤接入设备发展到今天，由于光纤接入技术的不断更新和越来越多的生产商加盟，光纤接入设备的类别也越来越明显，主要分三大类为: (1)光纤通信接续文元件(适用通信及计算机网络终端连接)，如:光纤跳线、光纤接头(盒)等。 (2)光纤收发器(适用计算机网络数据传输)，如:包括光纤盒、光纤耦合器和配线箱(架)等。 (3)光缆工程设备、光缆测试仪表(大型工程专用)，如:光纤熔接机、光纤损耗测试仪器等。对于前两大类是我们经常可以了解、接触的光纤接入设备产品，下面小编就以光纤通信接续文元件和光纤收发器两大类设备作个介绍: 光纤跳线

光纤光缆活动连接器的基本结构及光纤熔接机的种类

光纤光缆活动连接器基本上是采用某种机械和光学结构，使两根光纤的纤芯对准，保证90%以上的光能够通过，目前有代表性并且正在使用的有以下几种。 1.套管结构这种连接器由插针和套筒组成。插针为一精密套管，光纤固定在插针里面。套筒也是一个加工精密的套管(有开口和不开口两种)，两个插针在套筒中对接并保证两根光纤的对准。其原理是：当插针的外同轴度、插针的外圆柱面和端面以及套筒的内孔加工得非常精密时，两根插针在套筒中对接，就实现了两根光纤对准。由于这种结构设计合理，加工技术能够达到要求的精度，因而得到了广泛应用。FC，SC等型号的连接器均采用这种结构。 2.双锥结构这种连接器的特点是利用锥面定位。插针的外端面加工成圆锥面，基座的内孔也加工成双圆锥面。两个插针插入基座的内孔实现纤芯的对接。插针和基座的加工精度极高，锥面与锥面的结合既要保证纤芯的对准，还要保汪光纤端面问的间距恰好符合要求。它的捕针和基座采用聚合物压成型，精度和一致性都很好。这种结构由AT&T创赢和采用。 3. v形槽结构它的对中原理是将两个插针放人V形槽基座中，再用盖板将插针压紧，使纤芯对准。这种结构可以达到较高的精度。其缺点是结构复杂，零件数量多，除荷兰菲利浦公司之外，其他国家不采用。 4. 球面定心结构这种结构由两部分组成，一部分是装有精密钢球的基座，另一部分是装有圆锥面(相当于车灯的反光镜)的插针。钢球开有一个通孔，通7L的内径比插针的外径大。当两根插针插入基座时，球面与锥面接合将纤芯对准，并保证纤芯之间的问距控制在要求的范围内，这种设计思想是巧妙的。fH零件形状复杂，加工调整难度大。目前只有法国采用这种结构。

光纤连接器插头的制作技术

本技术公开了一种光纤连接器插头，包括光纤接触件、后套，光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧。不管本技术的插头适配紧套光缆或是松套光缆，插针回退都会和光纤/光缆同步，不会出现光纤损坏情况，因本技术光纤连接器插头能很好的匹配紧套光缆和松套光缆。技术要求 1.光纤连接器插头，包括光纤接触件、前套、后套，其特征在于：光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧，所述前套包括套体，套体为阶梯轴状，其内孔为台阶孔，内孔由大径孔和小径孔构成，套体的大径孔内设置有环形安装槽，环形安装槽内安装有胶垫，光纤接触件从该胶垫中部穿过，胶垫位于法兰盘的前端并与法兰盘前端定位键的前端面顶压配合，在光纤连接器插头与插座插接时，胶垫与插座壳体前端挤压配合形成界面密封。 2.根据权利要求1所述的光纤连接器插头，其特征在于：所述法兰盘上设有对活动套前端的向前移动极限位置进行限位的活动套限位台阶，所述法兰盘上还设有对活动套的后端进行轴向限位的活动套挡止结构。 3.根据权利要求1或2所述的光纤连接器插头，其特征在于：所述前套包括套体、通过固定结构固定在套体外侧的用于与相对应的插座壳体导向止转的键块，套体内设有用于与法兰盘导向止转的防转槽。 4.根据权利要求3所述的光纤连接器插头，其特征在于：所述套体上设有对所述键块在套体外周上的安装位置进行定位的定位键槽，所述键块位于所述定位键槽内。 5.根据权利要求4所述的光纤连接器插头，其特征在于：所述键块的一端设有套设在所述套体上的安装套，所述固定结构由所述的安装套形成，所述安装套与所述套体过盈配合。技术说明书一种光纤连接器插头技术领域本技术涉及光纤连接器领域，特别是涉及一种光纤连接器插头。背景技术

光纤接口连接器的种类

光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 -------------------------------------------------------------------------------- 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。 “PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。光纤接口光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

光纤连接器接头介绍

ST单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头，用以实现光路活动连接；一端装有插头则称为尾纤。单模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC 型。应用 Applications 1）光纤通信系统Optic-fiber Communication Systems 2）光纤接入网Optic-fiber Accesss Networks 3）局域网LAN 4）光纤传感器Optic-fiber Sensors 5）光纤数据传输Optic-fiber Data Communications 6）光纤CATV Optic-fiber CATV 7）测试设备Test Equipments 光纤类型Fiber Type Corning SMF-28TM，9/125um

FC单模跳线产品说明书光纤连接器(又称跳线)是光缆两端连接器插头，用以实现光路活动连接；一端装有插头则称为尾纤。单模光纤连接器接头连接类型有FC、SC、ST；端面接触方式有PC、UPC、APC型。应用 Applications 1）光纤通信系统Optic-fiber Communication Systems 2）光纤接入网Optic-fiber Accesss Networks 3）局域网LAN 4）光纤传感器Optic-fiber Sensors 5）光纤数据传输Optic-fiber Data Communications 6）光纤CATV Optic-fiber CATV 7）测试设备Test Equipments 特点 Features 1）插入损耗低 Low linsertion Loss 2）回波损耗大 High Retum Loss 3）温度稳定性高 Easily lnstalled High Temperature Stability 4）重复性好 Good Repeatity 5）互换性能好 High Exchangeability

光纤接头类型

光纤接头类型 FC（Ferrule Connector）圆型带螺纹(配线架上用的最多)，金属双重配合螺旋终止型结构 ST 卡接式圆型 SC（smart card）卡接式方型(路由器交换机上用的最多) LC(Lucent Connector)卡接式小方头 PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) ST接口通常用于10Base-F，SC接口通常用于100Base-FX 光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850，工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比较合理的工作范围多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间 SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等 “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。 “SC” 表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC 接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。

光纤跳线接口-详细图解上课讲义

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。常见的几种光纤跳线接口类型含义如下： FC 圆型带螺纹常用于光端机等设备 ST 卡接式圆型常用于终端盒设备 SC 卡接式方型常用于光纤收发器 PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：

光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。 ①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体

光纤连接器跳线知识

光纤连接器的种类常见的光纤模块有两种，一是GBIC光模块，另一个是SFP光模块。SFP模块是一种光模块（Small Form Factor Pluggable 小封装模块），相比于GBIC模块要小，是GBIC光模块的发展，适应于高密度端口数而设计的，端口速率从100M到2.5Gbps不等。两种模块都支持热插拔。光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明： ① FC型光纤连接器 FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。 ② SC型光纤连接器也就是连接GBIC光模块的连接器，它的外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式是采用插拔销闩式，不须旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。 ③ ST型光纤连接器常用于光纤配线架，外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式为螺丝扣。 ④ LC型光纤连接器也就是连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25m，提高了光配线架中光纤连接器的密度。关于光纤连接器端面接触方式PC、UPC、APC 1.光纤连接器端面接触方式有PC、UPC、APC型三种。 PC——插针体端面为物理端面；微球面研磨抛光 UPC——插针体端面为超级物理端面；平面研磨抛光 APC型——插针体端面为角度物理端面 ;呈8度角并做微球面研磨抛光； 2.三者的区别除了物理不一样以外，还有回波损耗，即反射损耗不一样。区别是回损分别为：PC≥40dB、UP C≥50dB、APC≥60dB。 PC，UPC多用于电信网络 APC用于单纤双向系统或广电。 APC主要为了防止反射，由于广电通常为单纤，且光功率通常较大，因此使用APC 常见的三种光纤连接器： FC/PC：FC，圆头尾纤连接器，PC，陶瓷截面为平面； SC/PC：SC，方头尾纤连接器，PC，同上； FC/APC：FC，同上，APC，以截面中心为圆心，向外倾斜8度

光纤连接器基础知识

光连接器基础知识一、基本概念（术语） 1、光纤（活动）连接器：是实现将光纤光缆和光纤光缆之间、光纤光缆和有源器件、光纤光缆和其它无源器件、光纤光缆和系统与仪表进行活动连接的光无源器件（连接器的作用）。整套光连接器的组成：插头—适配器—插头。 2、光跳线：两端都装有插头的一段光纤或光缆。 3、光纤：是一种利用光全反射原理传导光信号的玻璃纤维。主要成分：SiO2.光纤由纤芯、包层和涂敷层构成，纤芯的折射率nl大于包层的折射n2.纤芯的作用是传导光信号，包层的作用是反射光信号，涂敷层的作用是保护光纤，增加光纤的机械强度和柔韧性。光纤可分为单模光纤（9/125μ）和多模光纤（50/125或62.5/125）。 4、光缆：光缆由护套、加强构件、紧套（或松套）层和涂敷光纤组成。生产跳线采用的光缆一般有：φ3.0单芯光缆、φ2.0单芯光缆、φ0.9紧套光缆，双芯平行光缆、防水尾缆、束状光缆和带状光缆等。 5、插入损耗：是指光信号通过光连接器之后，光信号的衰减量。一般用分贝数（dB）表示。表达式为： IL=-10LOG(P1/P0)(d B) 其中P0——输入端的光功率 P1——输出端的光功率 6、回波损耗：也称后向反射损耗，是由于光连接处的非涅尔效应而产生的反射信号，该信号沿光纤原路返回，会对光源和系统产生不良影响。回波损耗的表达式为： RL=-10LOG(P2/P0) 其中P0—输入端的光功率 P1—后向反射光功率二、光连接器基本结构原理图1 光纤连接器精密对中原理一般均采用精密小孔插芯（Ferrule）和套筒（sleeve）来实现光纤的精确连接。影响连接器插入损耗的主要因素有： 1、纤芯错位 2、角度偏差 3、连接间隙 4、不同种光纤（数值孔径不同）
