以下正体字均摘自《城市道路和建筑物无障碍设计规范》JGJ50-2001;斜体字部分摘自《无障碍设计规范》(GB50763-2012)

8.2 办公、科研、司法建筑

8.2.1办公、科研、司法建筑进行无障碍设计的范围包括:政府办公建筑、司法办公建筑、企事业办公建筑、各类科研建筑、社区办公及其他办公建筑等。

8.2.2为公众办理业务与信访接待的办公建筑的无障碍设施应符合下列规定:

1、建筑的主要出入口应为无障碍出入口;

2、建筑出入口大厅、休息厅、贵宾休息室、疏散大厅等人员聚集场所有高差或台阶时应设轮椅坡道,宜提供休息座椅和可以放置轮椅的无障碍休息区;

3、公众通行的室内走道应为无障碍通道,走道长度大于60.00m时,宜设休息区,休息区应避开行走路线;

4、供公众使用的楼梯宜为无障碍楼梯;

5、供公众使用的男、女公共厕所均应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所,且建筑内至少应设置1个无障碍厕所,内部办公人员使用的男、女公共厕所至少应各有1个满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所;

6、法庭、审判庭及为公众服务的会议及报告厅等的公众坐席座位数为300座及以下时应至少设置1个轮椅席位,300座以上时不应少于0.2%且不少于2个轮椅坐席。

8.2.3 其他办公建筑的无障碍设施应符合下列规定:

1建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处;

2男、女公共厕所至少各有1处应满足本规范第3.9.1条或第3.9.2条的有关规定;

3多功能厅、报告厅等至少应设置1个轮椅坐席。

注:1.商业与服务建筑的入口宜设无障碍入口。

2.设有公共厕所的大型商业与服务建筑,必须设无障碍专用厕所。

3.有楼层的大型商业与服务建筑应设无障碍电梯。

8.8 商业服务建筑

8.8.1 商业服务建筑进行无障碍设计的范围包括各类百货店、购物中心、超市、专卖店、专业店、餐饮建筑、旅馆等商业建筑,银行、证券等金融服务建筑,邮局、电信局等邮电建筑,娱乐建筑等。

8.8.2 商业服务建筑的无障碍设计应符合下列规定:

1、建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处;

2、公众通行的室内走道应为无障碍通道;

3、供公众使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所,大型商业建筑宜在男、女公共厕所满足本规范第3.9.1条的有关规定的同时且在附近设置1个无障碍厕所;

4、供公众使用的主要楼梯应为无障碍楼梯。

8.8.3 旅馆等商业服务建筑应设置无障碍客房,其数量应符合下列规定:

1、100间以下,应设1间~2间无障碍客房;

2、100~400间,应设2间~4间无障碍客房;

3、400间以上,应至少设4间无障碍客房。

8.8.4 设有无障碍客房的旅馆建筑,宜配备方便导盲犬休息的设施。

5.1.3文化、纪念建筑进行无障碍设计的范围应符合表5.1.3的规定。

8.7 文化建筑

8.7.1 文化建筑进行无障碍设计的范围应包括文化馆、活动中心、图书馆、档案馆、纪念馆、纪念塔、纪念碑、宗教建筑、博物馆、展览馆、科技馆、艺术馆、美术馆、会展中心、剧场、音乐厅、电影院、会堂、演艺中心等。

8.7.2 文化类建筑的无障碍设施应符合下列规定:

1、建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处;

2、建筑出入口大厅、休息厅(贵宾休息厅)、疏散大厅等主要人员聚集场所有高差或台阶时应设轮椅坡道,宜设置休息座椅和可以放置轮椅的无障碍休息区;

3、公众通行的室内走道及检票口应为无障碍通道,走道长度大于60.00m,宜设休息区,休息区应避开行走路线;

4、供公众使用的主要楼梯宜为无障碍楼梯;

5、供公众使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公

共厕所附近设置1个无障碍厕所;

6、公共餐厅应提供总用餐数2%的活动座椅,供乘轮椅者使用。

8.7.3 文化馆、少儿活动中心、图书馆、档案馆、纪念馆、纪念塔、纪念碑、宗教建筑、博物馆、展览馆、科技馆、艺术馆、美术馆、会展中心等建筑物的无障碍设施还应符合下列规定:

1、图书馆、文化馆等安有探测仪的出入口应便于乘轮椅者进入;

2、图书馆、文化馆等应设置低位目录检索台;

3、报告厅、视听室、陈列室、展览厅等设有观众席位时应至少设1个轮椅席位;

4、县、市级及以上图书馆应设盲人专用图书室(角),在无障碍入口、服务台、楼梯间和电梯间入口、盲人图书室前应设行进盲道和提示盲道;

5、宜提供语音导览机、助听器等信息服务。

8.7.4 剧场、音乐厅、电影院、会堂、演艺中心等建筑物的无障碍设施应符合下列规定:

1、观众厅内座位数为300座及以下时应至少设置1个轮椅席位,300座以上时不应少于0.2%且不少于2个轮椅坐席;

2、演员活动区域至少有1处男、女公共厕所应满足本规范第3.9节的有关规定的要求,贵宾室宜设1个无障碍厕所。

5.1.4观演、体育建筑进行无障碍设计的范围应符合表5.1.4的规定。

8.6 体育建筑

8.6.1体育建筑进行无障碍设计的范围应包括作为体育比赛(训练)、体育教学、体育休闲的体育场馆和场地设施等。

8.6.2体育建筑的无障碍设施应符合下列规定:

1、特级、甲级场馆基地内应设置不少于停车数量2%,且不少于2个无障碍机动车停车位,乙级、丙级场馆基地内应5.1.5交通、医疗建筑进行无障碍设计的范围应符合表5.1.5的规定。

设置不少于2个无障碍机动车停车位;

2、建筑物的观众、运动员及贵宾出入口应至少各设1处无障碍出入口,其他功能分区的出入口可根据需要设置无障碍出入口;

3、建筑的检票口及无障碍出入口到各种无障碍设施的室内走道应为无障碍通道,通道长度大于60.00m时宜设休息区,休息区应避开行走路线;

4、大厅、休息厅、贵宾休息室、疏散大厅等主要人员聚集场宜设放置轮椅的无障碍休息区;

5、供观众使用的楼梯应为无障碍楼梯;

6、特级、甲级场馆内各类观众看台区、主席台、贵宾区内如设置电梯应至少各设置1部无障碍电梯,乙级、丙级场馆内坐席区设有电梯时,至少应设置1部无障碍电梯,并应满足赛事和观众的需要。

7 特级、甲级场馆每处观众区和运动员区使用的男、女公共厕所均应满足本规范第3.9.1条的有关

规定或在每处男、女公共厕所附近设置1个无障碍厕所,且场馆内至少应设置1个无障碍厕所,主席台休息区、贵宾休息区应至少各设置1个无障碍厕所;乙级、丙级场馆的观众区和运动员区各至少有1处男、女公共厕所应满足本规范第3.9.1条的有关规定或各在男、女公共厕所附近设置1个无障碍厕所;

8 运动员浴室均应满足本规范第3.10节的有关规定;

9 场馆内各类观众看台的坐席区都应设置轮椅席位,并在轮椅席位旁或邻近的坐席处,设置1:1的陪护席位,轮椅席位数不应少于观众席位总数的0.2%。

8.7 文化建筑

8.7.1 文化建筑进行无障碍设计的范围应包括文化馆、活动中心、图书馆、档案馆、纪念馆、纪念塔、纪念碑、宗教建筑、博物馆、展览馆、科技馆、艺术馆、美术馆、会展中心、剧场、音乐厅、电影院、会堂、演艺中心等。

8.7.2 文化类建筑的无障碍设施应符合下列规定:

1、建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处;

2、建筑出入口大厅、休息厅(贵宾休息厅)、疏散大厅等主要人员聚集场所有高差或台阶时应设轮椅坡道,宜设置休息座椅和可以放置轮椅的无障碍休息区;

3、公众通行的室内走道及检票口应为无障碍通道,走道长度大于60.00m,宜设休息区,休息区应避开行走路线;

4、供公众使用的主要楼梯宜为无障碍楼梯;

5、供公众使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所;

6、公共餐厅应提供总用餐数2%的活动座椅,供乘轮椅者使用。

8.7.3 文化馆、少儿活动中心、图书馆、档案馆、纪念馆、纪念塔、纪念碑、宗教建筑、博物馆、展览馆、科技馆、艺术馆、美术馆、会展中心等建筑物的无障碍设施还应符合下列规定:

1、图书馆、文化馆等安有探测仪的出入口应便于乘轮椅者进入;

2、图书馆、文化馆等应设置低位目录检索台;

3、报告厅、视听室、陈列室、展览厅等设有观众席位时应至少设1个轮椅席位;

4、县、市级及以上图书馆应设盲人专用图书室(角),在无障碍入口、服务台、楼梯间和电梯间入口、盲人图书室前应设行进盲道和提示盲道;

5、宜提供语音导览机、助听器等信息服务。

8.7.4 剧场、音乐厅、电影院、会堂、演艺中心等建筑物的无障碍设施应符合下列规定:

1、观众厅内座位数为300座及以下时应至少设置1个轮椅席位,300座以上时不应少于0.2%且不少于2个轮椅坐席;

2、演员活动区域至少有1处男、女公共厕所应满足本规范第3.9节的有关规定的要求,贵宾室宜设1个无障碍厕所。

8.4 医疗康复建筑

8.4.1医疗保健建筑进行无障碍设计的范围应包括综合医院、专科医院、疗养院、康复中心、急救中心和其他所有与医疗、康复有关的建筑物。

8.4.2医疗康复建筑中,凡病人、康复人员使用的建筑的无障碍设施应符合下列规定:

1、室外通行的步行道应满足本规范第3.5节有关规定的要求;

2、院区室外的休息座椅旁,应留有轮椅停留空间;

3、主要出入口应为无障碍出入口,宜设置为平坡出入口;

4、室内通道应设置无障碍通道,净宽不应小于1.80m,并按照本规范第3.8节的要求设置扶手;

5、门应符合本规范第3.5节的要求;

6、同一建筑内应至少设置1部无障碍楼梯;

7、建筑内设有电梯时,每组电梯应至少设置1部无障碍电梯;

8、首层应至少设置1处无障碍厕所;各楼层至少有1处公共厕所应满足本规范第3.9.1条的有关规定或设置无障碍厕所;病房内的厕所应设置安全抓杆,并符合本规范第3.9.4条的有关规定;

9、儿童医院的门、急诊部和医技部,每层宜设置至少1处母婴室,并靠近公共厕所;

10、诊区、病区的护士站、公共电话台、查询处、饮水器、自助售货处、服务台等应设置低位服务设施;

11、无障碍设施应设符合我国国家标准的无障碍标志,在康复建筑的院区主要出入口处宜设置盲文地图或供视觉障碍者使用的语音导医系统和提示系统、供听力障碍者需要的手语服务及文字提示导医系统。

8.4.3 门、急诊部的无障碍设施还应符合下列规定:

1 挂号、收费、取药处应设置文字显示器以及语言广播装置和低位服务台或窗口;

2 候诊区应设轮椅停留空间。

8.4.4 医技部的无障碍设施应符合下列规定:

1、病人更衣室内应留有直径不小于1.50m的轮椅回转空间,部分更衣箱高度应小于1.40m;

2、等候区应留有轮椅停留空间,取报告处宜设文字显示器和语音提示装置。

8.4.5住院部病人活动室墙面四周扶手的设置应满足本规范第3.8节的有关规定。

8.4. 6理疗用房应根据治疗要求设置扶手,并满足本规范第3.8节的有关规定。

8.4.7办公、科研、餐厅、食堂、太平间用房的主要出入口应为无障碍出入口。

8.9汽车客运站

8.9.1汽车客运站建筑进行无障碍设计的范围包括各类长途汽车站。

8.9.2汽车客运站建筑的无障碍设计应符合下列规定:

1站前广场人行通道的地面应平整、防滑、不积水,有高差时应做轮椅坡道;

2建筑物至少应有1处为无障碍出入口,宜设置为平坡出入口,且宜位于主要出入口处;

3门厅、售票厅、候车厅、检票口等旅客通行的室内走道应为无障碍通道;

4供旅客使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所,且建筑内至少应设置1个无障碍厕所;

5供公众使用的主要楼梯应为无障碍楼梯;

6行包托运处(含小件寄存处)应设置低位窗口。

5.1.6学校、园林建筑进行无障碍设计的范围应符合表5.1.6的规定。

8.3 教育建筑

8.3.1教育建筑进行无障碍设计的范围应包括托儿所、幼儿园建筑、中小学建筑、高等院校建筑、职业教育建筑、特殊教育建筑等。

8.3.2教育建筑的无障碍设施应符合下列规定:

1、凡学生、教师和婴幼儿使用的建筑物主要出入口应为无障碍出入口,宜设置为平坡出入口;

2、主要教学用房应至少设置1部无障碍楼梯;

3、公共厕所至少有1处应满足本规范第3.9.1条的有关规定。

8.3.3 接收残疾生源的教育建筑的无障碍设施应符合下列规定:

1 主要教学用房每层至少有1处公共厕所应满足本规范第3.9.1条的有关规定;

2 合班教室、报告厅以及剧场等应设置不少于2个轮椅坐席,服务报告厅的公共厕所应满足本规范第

3.9.1条的有关规定或设置无障碍厕所;

3 有固定座位的教室、阅览室、实验教室等教学用房,应在靠近出入口处预留轮椅回转空间。

8.3.4 视力、听力、言语、智力残障学校设计应符合现行行业标准《特殊教育学校建筑设计规范》JGJ76的有关要求。

8.5福利及特殊服务建筑

8.5.1 福利及特殊服务建筑进行无障碍设计的范围应包括福利院、敬(安、养)老院、老年护理院、老年住宅、残疾人综合服务设施、残疾人托养中心、残疾人体训中心及其他残疾人集中或使用频率较高的建筑等。

8.5.2 福利及特殊服务建筑的无障碍设施应符合下列规定:

1、室外通行的步行道应满足本规范第3.5节有关规定的要求;

2、室外院区的休息座椅旁应留有轮椅停留空间;

3、建筑物首层主要出入口应为无障碍出入口,宜设置为平坡出入口。主要出入口设置台阶时,台阶两侧宜设置扶手;

4、建筑出入口大厅、休息厅等人员聚集场所宜提供休息座椅和可以放置轮椅的无障碍休息区;

5、公共区域的室内通道应为无障碍通道,走道两侧墙面应设置扶手,并满足本规范3.8节的有关规定;室外的连通走道应选用平整、坚固、耐磨、不光滑的材料并宜设防风避雨设施;

6、楼梯应为无障碍楼梯;

7、电梯应为无障碍电梯;

8、居室户门净宽不应小于900mm;居室内走道净宽不应小于1.20m;卧室、厨房、卫生间门净宽不应小于800mm;

9、居室内宜留有直径不小于1.5.m的轮椅回转空间;

10、居室内的厕所应设置安全抓杆,并符合本规范第3.9.4条的有关规定;居室外的公共厕所应满足

本规范第3.9.1条的有关规定或设置无障碍厕所;

11、公共浴室应满足本规范第3.10节的有关规定;居室内的淋浴间或盆浴间应设置安全抓杆,并符合本规范第3.10.2及3.10.3条的有关规定;

12、居室宜设置语音提示装置;

8.5.3 其他不同建筑类别应符合国家现行的有关建筑设计规范与标准的设计要求。

5.2.1高层、中高层住宅及公寓建筑进行无障碍设计的范围应符合表5.2.1的规定。

5.2.2设有残疾人住房的多层、低层住宅及公寓建筑进行无障碍设计的范围应符合表5.2.2的规定。

5.2.3设有残疾人住房的职工和学生宿舍建筑进行无障碍设计的范围应符合表5.2.3的规定。

7.4 居住建筑

7.4.1居住建筑进行无障碍设计的范围应包括住宅及公寓、宿舍建筑(职工宿舍、学生宿舍)等。

7.4.2居住建筑的无障碍设计应符合下列规定:

1、设置电梯的居住建筑应至少设置1处无障碍出入口,通过无障碍通道直达电梯厅;未设置电梯的低层和多层居住建筑,当设置无障碍住房及宿舍时,应设置无障碍出入口;

2、设置电梯的居住建筑,每居住单元至少应设置1部能直达户门层的无障碍电梯。

7.4.3居住建筑应按每100套住房设置不少于2套无障碍住房;

7.4.4无障碍住房及宿舍宜建于底层。当无障碍住房及宿舍设在二层及以上并未设置电梯时,其公共楼梯应满足本规范第3.6节的有关规定;

7.4.5宿舍建筑中,男女宿舍应分别设置无障碍宿舍,每100套宿舍各应设置不少于1套无障碍宿舍;当无障碍宿舍设置在二层以上且宿舍建筑设置电梯时,应设置不少于1部无障碍电梯,无障碍电梯应与无障碍宿舍以无障碍通道连接。

7.4.6当无障碍宿舍内未设置厕所时,其所在楼层的公共厕所至少有1处应满足本规范3.9.1条的有关规定或设置无障碍厕所,并宜靠近无障碍宿舍设置。

7.1.3建筑入口轮椅通行平台最小宽度应符合表7.1.3的规定。

7.1.4无障碍入口和轮椅通行平台应设雨棚。

7.1.5入口门厅、过厅设两道门时,门扇同时开启最小间距应符合表7.1.5的规定(图7.1.5-1,图7.1.5-2)。

7.2.2坡道两侧应设扶手,坡道与休息平台的扶手应保持连贯。

7.2.3坡道侧面凌空时,在扶手栏杆下端宜设高不小于50mm的坡道安全挡台(图7.2.3)。

7.2.8坡道起点、终点和中间休息平台的水平长度不应小于1.50m(图7.2.8)。

7.3.7主要供残疾人使用的走道与地面应符合下列规定:

1走道宽度不应小于1.80m;

2走道两侧应设扶手;

3走道两侧墙面应设高0.35m护墙板;

4走道及室内地面应平整,并应选用遇水不滑的地面材料;

5走道转弯处的阳角应为弧墙面或切角墙面;

6走道内不得设置障碍物,光照度不应小于120lx。

7.4.1供残疾人使用的门应符合下列规定:

6门扇在一只手操纵下应易于开启,门槛高度及门内外地面高差不应大于15mm,并应以斜面过渡。

7.5.1残疾人使用的楼梯与台阶设计要求应符合表7.5.1的规定。

7.5.2残疾人使用的楼梯、台阶踏步的宽度和高度应符合表7.5.2的规定。

3.3 无障碍出入口

3.3.1 无障碍出入口包括以下几种类别:

1、平坡出入口;

2、同时设置台阶和轮椅坡道的出入口;

3、同时设置台阶和升降平台的出入口。

3.3.2 无障碍出入口应符合下列规定:

1、出入口的地面应平整、防滑;

2、室外地面滤水箅子孔的宽度不应大于15mm;

3、同时设置台阶和升降平台的出入口宜只应用于场地限制无法做坡道的改造工程,并应符合本规范第

3.7.3条的有关规定;

4、除平坡出入口外,在门完全开启的状态下,建筑物无障碍出入口的平台的净深度不应小于1.50m;

5、建筑物无障碍出入口的门厅、过厅如设置两道门,门扇同时开启时两道门的间距不应小于1.50m;

6、建筑物无障碍出入口的上方应设置雨棚。

3.3.3 无障碍出入口的坡道及平坡的坡度应符合下列规定:

1、平坡出入口的地面坡度不应大于1:20,当场地条件比较好时,不宜大于1:30;

2、同时设置台阶和坡道的出入口,坡道的坡度应符合本规范第3.4节的有关规定。

3.4 轮椅坡道

3.4.1 轮椅坡道宜设计成直线形、直角形或折返形。

3.4.2 轮椅坡道的净宽度不应小于1.00m,无障碍出入口的轮椅坡道净宽度不应小于1.20m。

3.4.3 轮椅坡道的高度超过300mm且坡度大于1:20时,应在两侧设置扶手坡道与休息平台的扶手应保持连贯,扶手应符合本规范第3.8节的相关规定。

3.4.4轮椅坡道的最大高度和水平长度应符合表3.4.4的规定。

3.4.5 轮椅坡道的坡面应平整、防滑、无反光。

3.4.6 轮椅坡道起点、终点和中间休息平台的水平长度不应小于1.50m。

3.4.7 轮椅坡道临空侧应设置安全阻挡措施。

3.4.8 轮椅坡道应设无障碍标志,无障碍标志应符合本规范第3.16节的有关规定。

3.5无障碍通道、门

3.5.1 无障碍通道的宽度应符合下列规定:

1 室内走道不应小于1.20m,人流较多或较集中的大型公共建筑的室内走道宽度不宜小于1.80m;

2 室外通道不宜小于1.50m;

3 检票口、结算口轮椅通道不应小于900mm。

3.5.2 无障碍通道应符合下列规定:

1 无障碍通道应连续,其地面应平整、防滑、反光小或无反光,并不宜设置厚地毯;

2 无障碍通道上有高差时,应设置轮椅坡道;

3 室外通道上的雨水箅子的孔洞宽度不应大于15mm;

4 固定在无障碍通道的墙、立柱上的物体或标牌距地面的高度不应小于2.00m;如小于2.00m时,探出部分的宽度不应大于100mm;如突出部分大于100mm,则其距地面的高度应小于600mm。

5 斜向的自动扶梯、楼梯等下部空间可以进入时,应设置安全挡牌。

3.5.3 门的无障碍设计应符合下列规定:

1 不应采用力度大的弹簧门并不宜采用弹簧门、玻璃门;当采用玻璃门时,应有醒目的提示标志;

2 自动门开启后通行净宽度不应小于1.00m;

3 平开门、推拉门、折叠门开启后的通行净宽度不应小于800mm,有条件时,不宜小于900mm;

4 在门扇内外应留有直径不小于1.50m的轮椅回转空间;

5 在单扇平开门、推拉门、折叠门的门把手一侧的墙面,应设宽度不小于400mm的墙面;

6 平开门、推拉门、折叠门的门扇应设距地900mm的把手,宜设视线观察玻璃,并宜在距地350mm 范围内安装护门板;

7 门槛高度及门内外地面高差不应大于15mm,并以斜面过渡;

8宜与周围墙面有一定的色彩反差,方便识别。

3.6 无障碍楼梯、台阶

3.6.1 无障碍楼梯应符合下列规定:

1 宜采用直线形楼梯;

2 公共建筑楼梯的踏步宽度不应小于280mm,踏步高度不应大于160mm;

3 不应采用无踢面和突缘为直角形的踏步;

4 宜在两侧均做扶手;

5 如采用栏杆式楼梯,在栏杆下方宜设置安全阻挡措施;

6 踏面应平整、防滑;

7 距踏步起点和终点250mm~300mm宜设提示盲道;

8 踏面和踢面的颜色宜有区分和对比;

9 楼梯上行及下行的第一阶宜在颜色或材质上与平台有明显区别。

3.6.2 台阶的无障碍设计应符合下列规定:

1 公共建筑的室内外台阶踏步宽度不宜小于300mm,踏步高度不宜大于150mm,并不应小于100mm;

2 踏步应防滑;

3 三级及三级以上的台阶应在两侧设置扶手;

4台阶上行及下行的第一阶宜在颜色或材质上与其他阶有明显区别。

7.6.1供残疾人使用的扶手应符合下列规定:

1坡道、台阶及楼梯两侧应设高0.85m的扶手;设两层扶手时,下层扶手高应为0.65m(图7.6.1-1);

2扶手起点与终点处延伸应大于或等于0.30m;

3.8 扶手

3.8.1 无障碍单层扶手的高度应为850mm~900mm,无障碍双层扶手的上层扶手高度应为850mm~900mm,下层扶手高度应为650mm~700mm。

3.8.2 扶手应保持连贯,靠墙面的扶手的起点和终点处应水平延伸不小于300mm的长度。

3.8.3 扶手末端应向内拐到墙面或向下延伸不小于100mm,栏杆式扶手应向下成弧形或延伸到地面上固定。;

3.8.4 扶手内侧与墙面的距离不应小于40mm。

3.8.5 扶手应安装坚固,形状易于抓握。圆形扶手的直径应为35mm~50mm,矩形扶手的截面尺寸应为35mm~50mm。

3.8.6 扶手的材质宜选用防滑、热惰性指标好的材料。

7.7.2候梯厅的无障碍设施与设计要求应符合表7.7.2的规定(图7.7.2)。

3.7无障碍电梯、升降平台

3.7.1 无障碍电梯的候梯厅应符合下列规定:

1 候梯厅深度不应小于1.50m,公共建筑及设置病床梯的候梯厅深度不应小于1.80m;

2 呼叫按钮高度为0.90m~1.10m;

3 电梯门洞的净宽度不应小于900mm;

4 电梯出入口处宜设提示盲道;

5 候梯厅应设电梯运行显示装置和抵达音响。

3.7.2 无障碍电梯的轿厢应符合下列规定:

1 轿厢门开启的净宽度不应小于800mm;

2 在轿厢的侧壁上应设高0.90m~1.10m带盲文的选层按钮,盲文宜设置于按钮旁;

3 轿厢的三面壁上应设高850mm~900mm扶手,扶手应符合本规范第3.8节的相关规定;

4 轿厢内应设电梯运行显示装置和报层音响;

5 轿厢正面高900mm处至顶部应安装镜子或采用有镜面效果的材料;

6 轿厢的规格应依据建筑性质和使用要求的不同而选用。最小规格为深度不应小于1.40m,宽度不应小于1.10m;中型规格为深度不应小于1.60m,宽度不应小于1.40m;医疗建筑与老人建筑宜选用病床专用电梯;

7 电梯位置应设无障碍标志,无障碍标志应符合本规范第3.16节的有关规定。

3.7.3 升降平台应符合下列规定:

1 升降平台只适用于场地有限的改造工程;

2 垂直升降平台的深度不应小于1.20m,宽度不应小于900mm,应设扶手、挡板及呼叫控制按钮;

3 垂直升降平台的基坑应采用防止误入的安全防护措施;

4 斜向升降平台宽度不应小于900mm,深度不应小于1.00m,应设扶手和挡板;

5 垂直升降平台的传送装置应有可靠的安全防护装置;

6 升降平台应设无障碍标志,无障碍标志应符合本规范第3.16节的有关规定。

7.7.3残疾人使用的电梯轿厢无障碍设施与设计要求应符合表7.7.3的规定(图7.7.3)。

7.8.1公共厕所无障碍设施与设计要求应符合表7.8.1的规定。

3.9 公共厕所、无障碍厕所

3.9.1 公共厕所的无障碍设计应符合下列规定:

1 女厕所的无障碍设施包括至少1个无障碍厕位和1个无障碍洗手盆;男厕所无障碍设施包括至少1个无障碍厕位、1个无障碍小便器和1个无障碍洗手盆;

2 厕所的入口和通道应方便乘轮椅者进入和进行回转,回转直径不小于1.50m;

3 门应方便开启,通行净宽度不应小于800mm;

4 地面应防滑、不积水;

5 无障碍厕位应设置无障碍标志,无障碍标志应符合本规范第3.16节的有关规定。

3.9.2 无障碍厕位应符合下列规定:

1 无障碍厕位应方便乘轮椅者到达和进出,尺寸宜做到2.00m×1.50m,不应小于1.80m×1.00m;

2 无障碍厕位的门宜向外开启,如向内开启,需在开启后厕位内留有直径不小于1.50m的轮椅回转空间,门的通行净宽不应小于800mm,平开门外侧应设高900mm的横扶把手,在关闭的门扇里侧设高900mm的关门拉手,并应采用门外可紧急开启的插销;

3 厕位内应设坐便器,厕位两侧距地面700mm处应设长度不小于700mm的水平安全抓杆,另一侧

应设高1.40m的垂直安全抓杆。

3.9.3 无障碍厕所的无障碍设计应符合下列规定:

1 位置宜靠近公共厕所,应方便乘轮椅者进入和进行回转,回转直径不小于1.50m;

2 面积不应小于4.00m2;

3 当采用平开门时,门扇宜向外开启,如向内开启,需在开启后留有直径不小于1.50m的轮椅回转空间,门的通行净宽度不应小于800mm,平开门应设高900mm的横扶把手,在门扇里侧应采用门外可紧急开启的门锁;

4 地面应防滑、不积水;

5 内部应设坐便器、洗手盆、多功能台、挂衣钩和呼叫按钮;

6 坐便器应符合本规范第3.9.2条的有关规定,洗手盆应符合本规范第3.9.4条的有关规定;

7 多功能台长度不宜小于700mm,宽度不宜小于400mm,高度宜为600mm;

8 安全抓杆的设计应符合本规范第3.9.4条的有关规定;

9 挂衣钩距地高度不应大于1.20m;

10 在坐便器旁的墙面上应设高400mm~500mm的救助呼叫按钮;

11 入口应设置无障碍标志,无障碍标志应符合本规范第3.16节的有关规定。

3.9.4 厕所里的其他无障碍设施应符合下列规定:

1 无障碍小便器下口距地面高度不应大于400mm,小便器两侧应在离墙面250mm处,设高度为

1.20m的垂直安全抓杆,并在离墙面550mm处,设高度为900mm水平安全抓杆,与垂直安全抓杆连接;

2 无障碍洗手盆的水嘴中心距侧墙应大于550mm,其底部宜留出宽750mm、高650mm、深450mm 供乘轮椅者膝部和足尖部的移动空间,并在洗手盆上方安装镜子,出水龙头宜采用杠杆式水龙头或感应式自动出水方式;

3 安全抓杆应安装牢固,直径应为30mm ~40mm,内侧距墙不应小于40mm;

4 取纸器应设在坐便器的侧前方,高度为400mm~500mm。

7.11.1距建筑入口及车库最近的停车位置,应划为残疾人专用停车车位。

7.11.3停车车位的一侧,应设宽度不小于1.20m的轮椅通道,应使乘轮椅者从轮椅通道直接进入人行通道到达建筑入口(图7.11.3)。

7.11.5停车车位的地面,应涂有停车线、轮椅通道线和无障碍标志,在停车车位的尽端宜设无障碍标志牌。

8.10 公共停车场(库)

8.10.1 公共停车场(库)应设置无障碍机动车停车位,其数量应符合下列规定:

1 I类公共停车场(库)应设置不少于停车数量2%的无障碍机动车停车位;

2 II类及III类公共停车场(库)应设置不少于停车数量2%,且不少于2个无障碍机动车停车位;

3 IV类公共停车场(库)应设置不少于1个无障碍机动车停车位。

8.10.2 设有楼层公共停车库的无障碍机动车停车位宜设在与公共交通道路同层的位置,或通过无障碍设施衔接通往地面层。

以下内容摘自上海市《无障碍设施设计标准》(DGJ08-103-2003)

14.3.1 中高层、高层住宅及公寓的建筑入口、入口平台、公共走道、电梯轿厢、候梯厅和无障碍住房应进行无障碍设计。

19.10 无障碍电梯

19.10.1 候梯厅有关设施应符合下列要求:

1 宽度不宜小于1800mm;

2 按钮高度宜为900~1100mm;

3 电梯门洞外口宽度不宜小于900mm;

4 厅内应设电梯运行显示和抵达音响装置;

5 电梯入口处应设提示盲道。

19.10.2 电梯轿厢设施与配件应符合下列要求:

1 轿厢门(电梯门)开启净宽度不应小于800mm,门开闭的时间间隔不应小于15s,门扇关闭时应有光幕感应安全措施;

2 轿厢侧壁上应设高900~1100mm且带盲文的选层按钮;

3 轿厢三面壁上应设扶手;

4 轿厢上下运行与到达时,应有清晰显示和报层音响;

5 在轿厢正面壁上距地900mm至顶部应安装镜子;

6 轿厢的规格,应根据建筑性质和使用要求的不同而选用。最小规格为1400mm×1100mm(轮椅可直进直出),中型规格为1600mm×1400mm(轮椅在轿厢内可旋转180°,并正面驶出电梯),医疗建筑与养老设施建筑应选用深度不小于2000mm的电梯轿厢。

19.11.2 扶手设计应符合下列规定:

1 设在水平位置或无轮椅通行部位的扶手应为单层,离地高度为900mm;设在有轮椅通行的非水平位置的扶手应设上、下两层,上层高度为900mm,下层高度为650mm;

2 扶手应保持连贯,起点和终点处应延伸300mm;

3 扶手末端应向内拐到墙面,也可向下延伸100mm,或向下成弧形或延伸到地面上固定;

4 扶手应安装坚固;

5 扶手形状应易于抓握,截面直径尺寸宜为35~45mm,扶手托架的高度为70~80mm,扶手内侧与墙面的距离宜为40~50mm;

6 扶手起点水平段应安装盲文铭牌;

7 走道两侧墙面应设高350mm的护墙板。

19.15 无障碍厕位:

19.15.1 无障碍厕位的门宜外开,门扇宽度不应小于800mm。门扇内侧距地面900mm处应设长度不小于400mm的水平安全抓杆。

19.15.2 无障碍厕位门外开时,长度不应小于2000mm,宽度不应小于1500mm。

19.15.3 厕位应采用坐式便器,高度宜为450mm。厕位两侧距地面700mm处应设长度不小于700mm的水平安全抓杆,其中一侧的水平抓杆端头应向上垂直延伸700mm。

19.15.4 安全抓杆直径宜为30~40mm,内侧距墙面不应小于40mm。

19.16 无障碍厕所

19.16.1 无障碍厕所的面积不得小于2000mm×2000mm。

19.16.2 无障碍厕所应设坐便器、洗手盆、放物台和呼叫按钮,男厕所内应设低位小便器。

19.16.3 坐便器高度应为450mm,两侧应按无障碍厕位的相关要求设置安全抓杆。

19.16.4 洗手盆宜采用悬挑式,两侧离地面700mm处应设水平拉杆。

19.16.5 放物台长度不宜小于700mm,宽度不宜小于300mm,高度宜为700mm。

19.16.6 门的净宽不应小于800 mm,安全抓杆的设计应符合本标准的有关规定。

19.16.7 低位小便器下口距地面高度不应大于500mm。小便器两侧应在离墙面550mm处,设高度为1200mm的垂直安全抓杆,并在顶端离墙面250mm处设水平安全拉杆,与垂直安全抓杆连接。

19.17 无障碍浴室

19.17.1 无障碍浴室可分为淋浴间和盆浴间两种型式。

19.17.2 淋浴间最小面积应为3.50m2,盆浴间最小面积应为4.50m2。

19.17.3 地面应防滑和不积水。

19.17.4 浴间入口宜采用活动门帘,当采用平开门时,门扇应向外开启,开启后的净宽不应小于800mm。门扇内侧应设门拉手。

19.17.5 无障碍淋浴间应有下列设施:

1 更衣台:高度宜为450mm,深度不应小于450mm;

2 座椅:高度宜为450mm,深度不应小于450mm;

3 安全抓杆:更衣坐台和淋浴座椅两侧的墙面上各设离地高900mm、水平长度为600~800mm的安全抓杆,并在淋浴座椅一侧设与水平抓杆垂直、高1400~1600mm的垂直抓杆;

4 呼叫按钮:距地面高400~500mm处设置。

以下内容摘自《住宅建筑规范》(GB50386-2005)

5.3.2 建筑入口及入口平台的无障碍设计应符合下列规定:

1 建筑入口设台阶时,应设轮椅坡道和扶手;

2 坡道的坡度应符合表5.3.2的规定;

表5.3.2 坡道的坡度

3

4 供轮椅通行的推拉门和平开门,在门把手一侧的墙面,应留有不小于0.50m的墙面宽度;

5 供轮椅通行的门扇,应安装视线观察玻璃、横执把手和关门拉手,在门扇的下方应安装高O.35m

的护门板;

6 门槛高度及门内外地面高差不应大于15mm,并应以斜坡过渡。

5.3.3 七层及七层以上住宅建筑入口平台宽度不应小于2.OOm。

5.3.4 供轮椅通行的走道和通道净宽不应小于1.20m。

城市道路无障碍设计规范

城市道路无障碍设计规范【实用基础】 1.1 缘石坡道设计应符合下列规定: 1 人行道的各种路口必须设缘石坡道; 2 缘石坡道应设在人行道的范围内,并应与人行横道相对应; 3 缘石坡道可分为单面缘石坡道和三面缘石坡道; 4 缘石坡道的坡面应平整,且不应光滑; 5 缘石坡道下口高出车行道的地面不得大于20 mm。 1.2 单面坡缘石坡道设计应符合下列规定: 1 单面坡缘石坡道可采用方形、长方形或扇形; 2 方形、长方形单面坡缘石坡道应与人行道的宽度相对应(图4.1.2-1,图4.1.2-2,图4.1.2-3);

3 扇形单面坡缘石坡道下口宽度不应小于1.50 m(图4.1.2-4);

4 设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00 m (图4.1.2-5); 5 单面坡缘石坡道的坡度不应大于1:20。 1.3 三面坡缘石坡道设计应符合下列规定: 1 三面坡缘石坡道的正面坡道宽度不应小于1.2m(图4.1.3);

2 三面坡缘石坡道的正面及侧面的坡度不应大于1:12(图4.1.3)。 2 盲道 2.1 盲道设计应符合下列规定: 1 人行道设置的盲道位置和走向,应方便视残者安全行走和顺利到达无障碍设施位置; 2 指行残疾者向前行走的盲道应为条形的行进盲道(图4.2.1-1);在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道(图4.2.1-2); 3 盲道表面触感部分以下的厚度应于人行道砖一致(图4.2.1-3);

4 盲道应连续,中途不得有电线杆、拉线、树木等障碍物; 5 盲道宜避开井盖铺设; 6 盲道的颜色宜为中黄色。 2.2 行进盲道的位置选择应按下列顺序,并符合下列规定: 1 人行道外侧有围墙、花台或绿地带,行进盲道宜设在距围墙、花台、绿地带0.25~0.50 m处(图4.2.2-1); 2 人行道内侧有树池,行进盲道可设置在距树池0.25~0.5 m处; 3 人行道没有树池,行进盲道距立缘石不应小于0.50 m; 4 行进盲道的宽度宜为0.30~0.60 m,可根据道路宽度选择低限或高限; 5 人行道成弧线形路线时,行进盲道宜与人行道走向一致; 6 行进盲道触感条规格应符合表4.2.2-1的规定(图4.2.2-3)。

无障碍设计规范

无障碍设计规范

建筑物无障碍设计和老年人建筑设计规范 无障碍卫生间装修7大准则 防护:地面应选用防滑材料,以防残障人士跌倒摔伤。厕所的门上要装防护门板,以免轮椅的脚踏板碰破门。 布局:厕所应设于路旁,出入方便。卫生器具的安装位置和高度要合理,便器两侧都应留有便于轮椅接近的空间。 辅助:在卫生器具周围安装扶手,扶手的位置合适,连接牢固。为了便于各种身高的人使用,脸盆台面的高度可以设置在离地面60~10 0厘米的范围之内。 方便:水龙头开关应便于操作,可采用脚踏式,长柄 式,感应式。 呼救:厕 所内应设紧 急呼救按扭。

畅通:卫生间室内外高差不得大于20毫米,方便残疾人和轮椅通过。 尺度:门扇开启的净宽不得小于0.8米,以方便轮椅通过。厕所内应留有1.5米*1.5米的轮椅回转空间。 一、建筑物无障碍设计 (一)建筑物无障碍实施范围 1.各类公共建筑(包括办公、科研建筑和学校、园林建筑)的室外场地、建筑入口、走道、楼梯、公共活动用房和公共服务设施等部位应进行无障碍设计。 2.交通和医疗建筑的人口应设置没有台阶的无障碍人口。商业与服务建筑的入口也宜设置无障碍人口。 3.下列公建必须设无障碍专用厕所:县级及县级以上的政府机关与司法部门,各种交通与医疗建筑,大型观演与体育建筑的观众使用部分和贵宾室,大型园林建筑及主要旅游地段以及设有公厕的大型商业、服务、文化、纪念建筑。

4.下列有楼层的公建应设适合乘轮椅者、视残者或担架床可进入和使用的无障碍电梯:各种交通与医疗建筑,大型商业、服务、文化、纪念建筑。 5.观演与体育建筑的观众席和主席台必须设轮椅席位。 6.高层和中高层住宅、公寓的建筑人口、电梯、公共走道以及适合乘轮椅者居住的无障碍住房套内等部位应进行无障碍设计。此类住宅、公寓中,每50套住房宜设2套无障碍住房套型。 7.设有残疾人住房而又不设电梯的多层和低层住宅、公寓,其建筑入口、楼梯、公共走道和无障碍住房套内等部位应进行无障碍设计。此类住宅、公寓中,每100套住房宜设2-4套无障碍住房套型。 8.职工和学生宿舍应在首层设男女残疾人住房各一间。此类建筑的人口、公共走道、公共厕所、浴室、擞洗室以及无障碍住房等部位应进行无障碍设计。 (二)建筑人口 1.无障碍人口,是指不设台阶的建筑入口。

城市无障碍通道设计规范标准

《城市道路和建筑物无障碍设计规》 7 建筑物无障碍设计 7.1 建筑入口 7.1.1 建筑入口为无障碍入口时,入口室外的地面坡度不应大于1:50 (图7.1.1)。 7.1.2 公共建筑与高层、中高层建筑入口设台阶时,必须设轮椅坡道和扶手。 7.1.3 建筑入口轮椅通行平台最小宽度就符合表7.1.3的规定。 表7.1.3 入口平台宽度 建筑类别入口平台最小宽度(m) 1 大、中型公共建筑≥2.00 2 小型公共建筑≥1.50 3 中、高层建筑、公寓建筑≥2.00 4 多、低层无障碍住宅、公 ≥1.50 寓建筑

5 无障碍宿舍建筑≥1.50 7.1.4 无障碍入口和轮椅通行平台应设雨棚。 7.1.5 入口门厅、过厅设两道门时,门扇同时开启最小间距应符合表7.1.5的规定(图7.1.5-1, 图7.1.5-2) 表7.1.5 门扇同时开启最小间距 建筑类别门扇开启后最小间距(m) 1 大、中型公共建筑≥1.50 2 小型公共建筑≥1.20 3 中、高层建筑、公共建筑≥1.50

4 多、低层无障碍住宅建筑≥1.20 7.2 坡道 7.2.1 供轮椅通行的坡道应设计成直线型、直角型或折返型,不宜设计弧型(图7.2.1-1, 图7.2.1-2)。

7.2.2 坡道两侧应设扶手,坡道与休息平台的扶手应保持连贯。 7.2.3 坡道侧面凌空时,在扶手栏杆下端宜设高不小于50 mm的坡道安全挡台(图7.2.3)。 7.2.4 不同位置的坡道,其坡度和宽度应符合表7.2.4的规定。 表7.2.4 不同位置的坡度和宽度 坡道位置最大坡度最小宽度(m) 1 有台阶的建筑入 口 2 只设坡道的建筑 入口 3 室走道 4 室外通路 5 困难地段 1:12 1:20 1:12 1:20 1:10~1:8 ≥1.20 ≥1.50 ≥1.00 ≥1.50 ≥1.20 7.2.5 坡道在不同坡度的情况下,坡道高度和水平长度符合表7.2.5的规定(图7.2.5)。

新版城市道路和建筑物无障碍设计规范

新版城市道路和建筑物无障碍设计规 范

《城市道路和建筑物无障碍设计规范》(JGJ50- )-1 总则 [ Date: -3-2 15:35:11 | 作者: land-mad ] 1.0.1 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 1.0.2 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 1.0.3 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 1.0.4 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、社会效益和环境效益。 1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。 《城市道路和建筑物无障碍设计规范》(JGJ50- )-2 术语 [ Date: -3-2 15:37:39 | 作者: land-mad ] 2.0.1 缘石坡道curb ramp 位于人行道口或人行横道两端,使乘轮椅者避免了人行道路缘石带来的通行障碍,方便乘轮椅者进入人行道行驶的一种坡道。 2.0.2 盲道sidewalk foe the blind 在人行道上铺设一种固定形态的地面砖,使视残者产生不同

的脚感,诱导视残者向前行走和辨别方向以及到达目的地的通道。 2.0.3 行进盲道go-ahead blind sidewalk 表面上呈条状形,使视残者经过脚步感和盲杖的触感后,指引视残者可直接向前方继续行走的盲道。 2.0.4 提示盲道目warning blind sidewalk 表面呈圆点形状,用在盲道的拐弯处、终点处和表示服务设施的设置等,具有提醒注意作用的盲道。 2.0.5 人行通道passage 在城市广场、公园、景点和建筑基地范围内供人行走的道路。 2.0.6 无障碍入口barrier-free entrance 不设台阶的建筑入口。 2.0.7 轮椅坡道ramp for wheelchair 在坡度和宽度上以及地面、扶手、高度等方面符合乘轮椅者通行的坡道。 2.0.8 入口平台entrance platform 在台阶或坡道与建筑入口之间的水平地面。 2.0.9 无障碍电梯barrier- freelift 适合乘轮椅者、视残者或担架床可进入和使用的电梯。 2.0.10 无障碍厕位barrier-free toilet cubical 公共厕所内设置的、乘轮椅残疾人可进入和使用的带坐便器

第十三章建筑物无障碍设计

13 建筑物无障碍设计 13.1 一般规定 13.1.1建筑物无障碍设计的基本设计原则是“对每一个人的关怀”,使所有的人在走道通行和设施使用上没有任何不方便和障碍。不仅方便残疾人使用,同时也方便老年人、儿童、病人及用轮椅的健全人使用。 13.1.2建筑物整体环境的使用功能与相应设施的设计,要充分按照不同人的尺度与活动空间参数进行。 13.1.3新建的房屋建筑要进行无障碍设计;扩建和改建的房屋建筑,要最大限度地进行无障碍改造。 13.1.4无障碍设计应符合《城市道路和建筑物无障碍设计规范》的要求。 13.2 建筑物无障碍实施范围 13.2.1公共建筑无障碍实施范围与主要内容 1办公与科研建筑(入口、水平通道、楼梯、公共厕所、接待室、法庭等)。 2商业与服务建筑(入口、水平通道、楼梯、电梯、公共厕所、浴室、服务用房、客房等)。 3 文化与纪念建筑(入口、水平通道、楼梯、电梯、公共厕所、轮椅席等)。 4 关演与体育建筑(入口、水平通道、楼梯、公共厕所、浴室、轮椅席、训练与比赛场地等)。 5 交通与医疗建筑(入口、水平通道、楼梯、电梯、公共厕所、等候室、治疗室等) 6 学校与园林建筑(入口、水平通道、楼梯、公共厕所、教学用房、轮椅席等)。 13.2.2 居住建筑无障碍实施范围与主要内容 1 高层与中高层住宅、公寓、宿舍建筑(入口、水平通道、楼梯、电梯、服务用房、无障碍住房)。 2 多层与低层住宅、公寓、宿舍建筑(台阶、楼梯、首层的无障碍住房)。 3 老年公寓(入口、公共走道、楼梯、电梯、服务用房、无障碍住房)。

13.3 居住区无障碍实施范围 13.3.1道路:居住区级、小区级、组团级,要求纵坡不小于2.5%,设台阶时应同时设置轮椅坡道。 13.3.2公共绿地:居住公园、小游园、组团绿地、儿童活动场,要求入口与通道及休息凉亭等设施的平面应平缓防滑,地面有高差时应设置坡道和扶手,绿地中的公共厕所应设专用厕位。 13.4 无障碍设计 13.4.1 建筑入口设有台阶时,必须设置轮椅坡道和扶手,入口平台最小宽度为1.5~2.0米,大中型公共建筑和中高层、高层住宅入口平台最小宽度为 2.0米,小型公共建筑和低多层住宅宿舍入口平台最小宽度为1.5米。 13.4.2 1 无障碍坡道的最小宽度为1.2米,保证坡道上可同时有1辆轮椅和1个人侧身通行,坡道的坡度不应大于1:12,1:10与1:8的坡度只适应于受场地限制的改建建筑。 2当坡道高度大于0.75m时,应设深1.5米水平休息平台。 3坡道两侧应设扶手,扶手高0.85m,设二层扶手时,下层扶手高0.65m,扶手起点和终点应水平外伸0.3m,并向下再延伸0.1m以上或拐向墙面。扶手截面为35~45mm。 4坡道的起点与终点的水平深度不应小于1.5m。 图13.4.2-1 1:12坡道高度和水平长度 13.4.3走道 走道设计应符合下列规定: 1一辆轮椅通行最小宽度为0.9m,大型公共建筑走道宽度应不小于1.8m; 2 向走道开启的门和窗以及向走道墙面突出大于0.1m的设施,应设凹室或防护措施。

无障碍设计规范标准[详]

建筑物无障碍设计和老年人建筑设计规 无障碍卫生间装修7大准则 防护:地面应选用防滑材料,以防残障人士跌倒摔伤。厕所的门上要装防护门板,以免轮椅的脚踏板碰破门。 布局:厕所应设于路旁,出入方便。卫生器具的安装位置和高度要合理,便器两侧都应留有便于轮椅接近的空间。 辅助:在卫生器具周围安装扶手,扶手的位置合适,连接牢固。为了便于各种身高的人使用,脸盆台面的高度可以设置在离地面60~100厘米的围之。 方便:水龙头开关应便于操作,可采用脚踏式,长柄式,感应式。 呼救:厕所应设紧 急呼救按扭。 畅通:卫生间室外 高差不得大于20毫米,方 便残疾人和轮椅通过。 尺度:门扇开启的 净宽不得小于0.8米,以 方便轮椅通过。厕所应留 有1.5米*1.5米的轮椅回 转空间。 一、建筑物无障碍设计 (一)建筑物无障碍实施围 1.各类公共建筑(包括办公、科研建筑和学校、园林建筑)的室外场地、建筑入口、走道、楼梯、公共活动用房和公共服务设施等部位应进行无障碍设计。 2.交通和医疗建筑的人口应设置没有台阶的无障碍人口。商业与服务建筑的入口也宜设置无障碍人口。 3.下列公建必须设无障碍专用厕所:县级及县级以上的政府机关与司法部门,各种交通与医疗建筑,大型观演与体育建筑的观众使用部分和贵宾室,大型园林建筑及主要旅游地段以及设有公厕的大型商业、服务、文化、纪念建筑。 4.下列有楼层的公建应设适合乘轮椅者、视残者或担架床可进入和使用的无障碍电梯:各种交通与医疗建筑,大型商业、服务、文化、纪念建筑。 5.观演与体育建筑的观众席和主席台必须设轮椅席位。 6.高层和中高层住宅、公寓的建筑人口、电梯、公共走道以及适合乘轮椅者居住的无障

民航无障碍标准

修订说明 一、修订图例: (一)表示删除的内容: JGJ 50-88 方便残疾人使用的城市道路和建筑物设计规范(二)表示修改或新增的内容: JGJ 50-2001 《城市道路和建筑物无障碍设计规范》二、本次修订的主要内容: (一)原标准中参考的《方便残疾人使用的城市道路和建筑物设计规范(JGJ 50-88)》已变更为《城市道路和建筑物无障碍设计规范》(JGJ 50-2001)》,并且其中相关部分已发生变动,需要根据已变动的条款修订本标准。 (二)参考《铁路旅客车站无障碍设计规范》》、《国际残疾人奥林匹克运动会场馆技术手册(2005年12月)》、《澳大利亚公共交通运输无障碍标准》等标准中的相关内容,新增在本次修订内容中。(三)增加了目前首都机场已有且标准中未涉及的无障碍设施设备配备。 (四)删除原标准中不适用,不属于旅客航站区或不属于设施设备的内容。

民用机场旅客航站区无障碍设施设备配置标准(修订) 1.总则 1.1旅客航站区无障碍设施 使用功能,确保证残疾人和行动不方便者能方便、安全使用地通行民用机场旅客航站区停车场(停车楼)、道路和建筑物设施,特制定本标准。 1.2本标准规定了民用机场旅客航站区站前停车场(停车楼)、室外通路、航站楼、站坪等区域内无障碍设备配置要求,适用于新建、扩建和改建民用机场旅客航站区 扩建和改建;对原有民用机场旅客航站区的相关设施设备,可根据具按照此本标准有计划、有步骤、分期分批予以改造、更新和完善。 1.3室外通路、建筑物入口及室内外的盲道,只限 1.4本标准由建设单位和设计单位贯彻实施,行业主管部门负责检查监督。 1.5 1.4 设计除执 本标准规定外,尚应符合国家和专业部门颁发的有关标准、规范和规定。 2.范围 本标准规定了民用机场旅客航站区站前停车场(停车楼)、室外通路、航站楼、站坪等区域内无障碍设备配置种类与数量的基本要求。

城市道路与建筑物无障碍设计规范

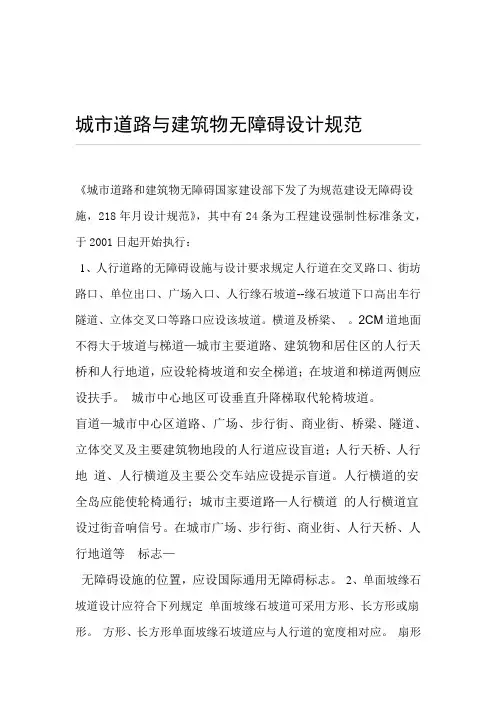

城市道路与建筑物无障碍设计规范 《城市道路和建筑物无障碍国家建设部下发了为规范建设无障碍设施,218年月设计规范》,其中有24条为工程建设强制性标准条文,于2001日起开始执行: 1、人行道路的无障碍设施与设计要求规定人行道在交叉路口、街坊路口、单位出口、广场入口、人行缘石坡道--缘石坡道下口高出车行隧道、立体交叉口等路口应设该坡道。横道及桥梁、。2CM道地面不得大于坡道与梯道—城市主要道路、建筑物和居住区的人行天桥和人行地道,应设轮椅坡道和安全梯道;在坡道和梯道两侧应设扶手。城市中心地区可设垂直升降梯取代轮椅坡道。 盲道—城市中心区道路、广场、步行街、商业街、桥梁、隧道、立体交叉及主要建筑物地段的人行道应设盲道;人行天桥、人行地道、人行横道及主要公交车站应设提示盲道。人行横道的安全岛应能使轮椅通行;城市主要道路—人行横道的人行横道宜设过街音响信号。在城市广场、步行街、商业街、人行天桥、人行地道等标志— 无障碍设施的位置,应设国际通用无障碍标志。2、单面坡缘石坡道设计应符合下列规定单面坡缘石坡道可采用方形、长方形或扇形。方形、长方形单面坡缘石坡道应与人行道的宽度相对应。扇形

单面坡缘石坡道下口宽度不应小于1.5M。2.00M。设在道路转角处单面坡缘石坡道上口宽度不应小于。20:1单面坡缘石坡道的坡度不应大于 3、盲道设计应符合下列规定 人行道设置的盲道位置和走向,应方便视残者安全行走和顺利到达无障碍设施位置。 指引残疾者向前行走的盲道应为条形的行进盲道;在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道。行进盲道和提示盲道的宽度宜为0.3—0.6m。 盲道表面触感部分以下的厚度应与人行道砖一致。盲道触感条面宽0.25mm、高度5mm。 盲道应连续,中途不得有电线杆、拉线、树木等障碍物。盲道距障碍物宜为0.25—0.5m。 盲道应避开井盖铺设;盲道的颜色宜为中黄色。 4、城市主要道路和居住区的公交车站,应设提示盲道和盲文站牌。提示盲道的长度宜为4—6米。 5、人行天桥下面的三角空间区,在2M高度以下应安装防护栅栏,并应在结构边缘外设宽0.30m—0.60m提示盲道。 6、办公、科研建筑进行无障碍设计的范围应符合以下规定各级政府办公、各级司法部门、企、事业办公、各类科研、其他招商、办公、社区服务等建筑,必须在以下部位设计无障碍设施:基地(人行通路、停车车位)、建筑入口、入口平台及门、水平与垂直交通、

无障碍设计要求

GB50180-93《城市居住区规划设计标准》 1、住宅建筑的规划设计,应综合考虑用地条件、选线、朝向、间距、绿地、层数与密度、 布置方式、群组组合、空间环境和不同使用者的需要等因素确定。 2、宜安排一定比例的老年人居住建筑。 3、住宅间距,应以满足日照要求为基础,综合考虑采光、通风、消防、防灾、管线埋设、 视觉卫生等要求确定。 4、住宅日照标准应符合表规定;对于特定情况还应符合下列规定: (1)老年人居住建筑不应低于冬至日日照2小时的标准; (2)在原设计建筑外增加任何设施不应使相邻住宅原有日照标准降低; (3)旧区改建的项目内新建住宅日照标准可酌情降低,但不应该低于大寒日日照1小时的标准。 住宅建筑日照标准 底层窗台面是指距室内地坪0.9m高的外墙位置。 无障碍设计要求 1、七层及七层以上的住宅,应对下列部位进行无障碍设计: 1 建筑入口; 2 入口平台;

3 候梯厅; 4 公共走道。 2、住宅入口及入口平台的无障碍设计应符合下列规定: 1 建筑入口设台阶时,应同时设置轮椅坡道和扶手; 2 坡道的坡度应符合表的规定; 3 供轮椅通行的门净宽不应小于0.8m; 4 供轮椅通行的推拉门和平开门,在门把手一侧的墙面,应留有不小于0.5m的墙面宽 度; 5 供轮椅通行的门扇,应安装视线观察玻璃、横执把手和关门拉手,在门扇的下方应安 装高0.35m的护门板; 6 门槛高度及门内外地面高差不应大于0.015m,并应以斜坡过渡。 3 、七层及七层以上住宅建筑入口平台宽度不应小于2.00m,七层以下住宅建筑入口平台宽度不应小于1.50m。 4、供轮椅通行的走道和通道净宽不应小于1.20m。 信报箱 1、新建住宅应每套配套设置信报箱 2、住宅设计应在方案设计阶段布置信报箱的位置。信报箱宜设置在住宅单元主要入口处。 3、设有单元安全防护门的住宅,信报箱的投递口应设置在门禁以外。当通往投递口的专 用通道设置在室外时,通道净宽应不小于0.60m 4、信报箱的投取信口设置在公共通道位置时,通道的净宽应从信报箱的最外缘起算。 5、信报箱的设置不得降低住宅基本空间的天然采光和自然通风标准。

建筑无障碍设计

建筑无障碍设计 (一)室外总体: 1.无障碍停车建筑入口附近及地下车库设无障碍停车位。无障碍停车位地面平整,坚固且不积水(地面无障碍停车位 采用透水砖地面),地面坡度≤1:50。地上无障碍停车位尺寸为3m×6m,停车位侧边设置1.2m宽轮椅通道.停车位的地面涂有停车线,轮椅通道线和无障碍标志牌.停车场设立有清晰的进出口及方向的标识。具体做法详GB 03J926/109。 2.道牙本工程车行道与绿地及人行道交接处设置平道牙,高差≤15mm,并有斜坡过渡。 3.无障碍通路及盲道建筑周边连续展开设置无障碍通路(≥1.2米宽),无障碍通路内设0.3m宽盲道(中黄色)。行进 盲道为条形,在行进盲道的起点,终点及拐弯处设有圆点形的提示盲道。无障碍通路做法见下图。

4.人行横道在无障碍通路与车行道路交接处设置有人行横道,并在车行道路两侧设置有交通警示牌,过街音响,灯 光信号感应提示装置及提示盲道.过街语音提示做法详专业厂家设计。 5.低位公共电话亭、低位购物柜做法详GB 03J926/112。 6.盲文地图区内主入口设置有无障碍设施分布图,盲文位置图,盲文地图,总平面及建筑单体无障碍设施的位置设有 国际通用无障碍标志牌.无障碍标志牌做法详GB 03J926/113。 7.场地竖向设计从残疾人的方便使用出发,合理设计场地竖向标高。区内高差变化均匀,满足道路、场地排水要求。 排水采用暗沟(管)排除地面水,排水蓖子的孔洞宽度≤15mm。道路纵向坡度<2.5%,满足区内道路无障碍设计要求。绿化景观区、停车区及休闲区等区域标高变化不大于0.3米,并在高差变化处设1:12坡道连接。 (实例“福建省残奥馆”见附图) (二)建筑单体: 建筑单体的无障碍要求是建筑入口、走道、平台、门、门厅、楼梯、电梯、公共厕所、浴室、电话、客房、住房、标志、盲道、轮椅席等应依据建筑性能配有相关无障碍设施。建筑单体无障碍设计体现在交通系统设计(水平及竖向交通系统),无障碍辅助设施设计,无障碍信息服务系统设计三个方面。 l水平及竖向交通系统设计 1.无障碍入口及坡道: 1)无障碍入口,设1:20无障碍坡道及大于2m宽的入口平台(上方设雨棚),并设行进及提示盲道。室内外高差均不 大于0.15m。入口平台与室内为相同高差。如有高差均不大于15mm,并设斜坡道过渡。坡面做法为弹性地板砖面层,做法详GB 03J926, 6/22。设有入口坡道扶手的,扶手做法详GB 03J926,1/23。 2)建筑入口设行进盲道及提示盲道(300mm×300mm,聚氯乙烯板3mm厚),出入口门内外设提示盲道做法详GB 03J926, 2/115、3/115。 3)行进盲道及提示盲道规格详GB 03J923,1/119、1/120。 2.无障碍走道:

无障碍设施规范及《城市道路和建筑物无障碍设计规范》差异

以下正体字均摘自《城市道路和建筑物无障碍设计规范》JGJ50-2001;斜体字部分摘自《无障碍设计规范》(GB50763-2012) 8.2 办公、科研、司法建筑 8.2.1办公、科研、司法建筑进行无障碍设计的范围包括:政府办公建筑、司法办公建筑、企事业办公建筑、各类科研建筑、社区办公及其他办公建筑等。 8.2.2为公众办理业务与信访接待的办公建筑的无障碍设施应符合下列规定: 1、建筑的主要出入口应为无障碍出入口; 2、建筑出入口大厅、休息厅、贵宾休息室、疏散大厅等人员聚集场所有高差或台阶时应设轮椅坡道,宜提供休息座椅和可以放置轮椅的无障碍休息区; 3、公众通行的室内走道应为无障碍通道,走道长度大于60.00m时,宜设休息区,休息区应避开行走路线; 4、供公众使用的楼梯宜为无障碍楼梯; 5、供公众使用的男、女公共厕所均应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所,且建筑内至少应设置1个无障碍厕所,内部办公人员使用的男、女公共厕所至少应各有1个满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所; 6、法庭、审判庭及为公众服务的会议及报告厅等的公众坐席座位数为300座及以下时应至少设置1个轮椅席位,300座以上时不应少于0.2%且不少于2个轮椅坐席。 8.2.3 其他办公建筑的无障碍设施应符合下列规定: 1建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处; 2男、女公共厕所至少各有1处应满足本规范第3.9.1条或第3.9.2条的有关规定; 3多功能厅、报告厅等至少应设置1个轮椅坐席。

注:1.商业与服务建筑的入口宜设无障碍入口。 2.设有公共厕所的大型商业与服务建筑,必须设无障碍专用厕所。 3.有楼层的大型商业与服务建筑应设无障碍电梯。 8.8 商业服务建筑 8.8.1 商业服务建筑进行无障碍设计的范围包括各类百货店、购物中心、超市、专卖店、专业店、餐饮建筑、旅馆等商业建筑,银行、证券等金融服务建筑,邮局、电信局等邮电建筑,娱乐建筑等。 8.8.2 商业服务建筑的无障碍设计应符合下列规定: 1、建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处; 2、公众通行的室内走道应为无障碍通道; 3、供公众使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公共厕所附近设置1个无障碍厕所,大型商业建筑宜在男、女公共厕所满足本规范第3.9.1条的有关规定的同时且在附近设置1个无障碍厕所; 4、供公众使用的主要楼梯应为无障碍楼梯。 8.8.3 旅馆等商业服务建筑应设置无障碍客房,其数量应符合下列规定: 1、100间以下,应设1间~2间无障碍客房; 2、100~400间,应设2间~4间无障碍客房; 3、400间以上,应至少设4间无障碍客房。 8.8.4 设有无障碍客房的旅馆建筑,宜配备方便导盲犬休息的设施。 5.1.3文化、纪念建筑进行无障碍设计的范围应符合表5.1.3的规定。 8.7 文化建筑 8.7.1 文化建筑进行无障碍设计的范围应包括文化馆、活动中心、图书馆、档案馆、纪念馆、纪念塔、纪念碑、宗教建筑、博物馆、展览馆、科技馆、艺术馆、美术馆、会展中心、剧场、音乐厅、电影院、会堂、演艺中心等。 8.7.2 文化类建筑的无障碍设施应符合下列规定: 1、建筑物至少应有1处为无障碍出入口,且宜位于主要出入口处; 2、建筑出入口大厅、休息厅(贵宾休息厅)、疏散大厅等主要人员聚集场所有高差或台阶时应设轮椅坡道,宜设置休息座椅和可以放置轮椅的无障碍休息区; 3、公众通行的室内走道及检票口应为无障碍通道,走道长度大于60.00m,宜设休息区,休息区应避开行走路线; 4、供公众使用的主要楼梯宜为无障碍楼梯; 5、供公众使用的男、女公共厕所每层至少有1处应满足本规范第3.9.1条的有关规定或在男、女公

无障碍设计规范

建筑物无障碍设计和老年人建筑设计规范 无障碍卫生间装修7大准则 防护:地面应选用防滑材料,以防残障人士跌倒摔伤。厕所的门上要装防护门板,以免轮椅的脚踏板碰破门。 布局:厕所应设于路旁,出入方便。卫生器具的安装位置和高度要合理,便器两侧都应留有便于轮椅接近的空间。 辅助:在卫生器具周围安装扶手,扶手的位置合适,连接牢固。为了便于各种身高的人使用,脸盆台面的高度可以设置在离地面60~100厘米的范围之内。 方便:水龙头开关应便于操作,可采用脚踏式,长柄式,感应式。 呼救:厕所内应设紧 急呼救按扭。 畅通:卫生间室内外 高差不得大于20毫米, 方便残疾人和轮椅通过。 尺度:门扇开启的净 宽不得小于0.8米,以方 便轮椅通过。厕所内应留 有1.5米*1.5米的轮椅 回转空间。 一、建筑物无障碍设计 (一)建筑物无障碍实施范围 1.各类公共建筑(包括办公、科研建筑和学校、园林建筑)的室外场地、建筑入口、走道、楼梯、公共活动用房和公共服务设施等部位应进行无障碍设计。 2.交通和医疗建筑的人口应设置没有台阶的无障碍人口。商业与服务建筑的入口也宜设置无障碍人口。 3.下列公建必须设无障碍专用厕所:县级及县级以上的政府机关与司法部门,各种交通与医疗建筑,大型观演与体育建筑的观众使用部分和贵宾室,大型园林建筑及主要旅游地段以及设有公厕的大型商业、服务、文化、纪念建筑。 4.下列有楼层的公建应设适合乘轮椅者、视残者或担架床可进入和使用的无障碍电梯:各种交通与医疗建筑,大型商业、服务、文化、纪念建筑。 5.观演与体育建筑的观众席和主席台必须设轮椅席位。 6.高层和中高层住宅、公寓的建筑人口、电梯、公共走道以及适合乘轮椅者居住的无障

无障碍设计专项施工方案

目录 第一节工程概况 (1) 第二节无障碍设计概况 (1) 第三节编制依据 (2) 第四节施工总体部署 (2) 一、施工项目部架构 (2) 二、质量目标 (3) 第五节无障碍设计范围 (3) 第六节建筑物无障碍设计主要要求 (3) 第七节无障碍设计工程施工安全生产及文明施工节约环保措施 (9) 一、安全管理措施 (9) 二、文明环保措施 (10) 三、消防措施 (11) 四、节约环保措施 (12) 第一节工程概况 本工程层数总建筑面积为99705.12m2,建筑总高度为95.94m,相对标高±0.00等于绝对标高6.100m,地上32层,地下一层。本工程为框剪短肢剪力墙结构,建筑使用性质为一级,建筑防火分类为一类,耐火等级为一级,抗震设防烈度为七度,屋面防水等级为二级。 第二节无障碍设计概况 1.0.1 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 1.0.2 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 1.0.3 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 1.0.4 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、社会效益和环境效益。 1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。

第三节编制依据 1、《城市道路和建筑物无障碍设计规范》 JGJ50-2001 2、国家现行的相关规范,标准及地方规程; 3、《广东省无障碍设施建设管理规定》 4、《无障碍建设指南》 5、《佛山市无障碍设施建设实施细则》 12、本项目无障碍设计说明专篇及施工图纸 13、施工组织设计 第四节施工总体部署一、施工项目部架构

《无障碍设计规范》GB_50763—2012

中华人民共和国国家标准 无障碍设计规范 Codes for accessibility design GB 50763—2012 主编部门:中华人民共和国住房和城乡建设部 批准部门:中华人民共和国住房和城乡建设部 施行日期:2 O 1 2 年 9 月 1 日 中华人民共和国住房和城乡建设部 公告 第1354号 关于发布国家标准《无障碍设计规范》的公告 现批准《无障碍设计规范》为国家标准,编号为GB50763—2012,自2012年9月1日起实施。其中,第3.7.3(3、5)、4.4.5、6.2.4(5)、6.2.7(4)、8.1.4条(款)为强制性条文,必须严格执行。原《城市道路和建筑物无障碍设计规范》JGJ 50—2001同时废止。 本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国住房和城乡建设部 2012年3月30日 前言 本规范是根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》(建标[2009]88号)的要求,由北京市建筑设计研究院会同有关单位编制完成。 本规范在编制过程中,编制组进行了广泛深入的调查研究,认真总结了我国不同地区近年来无障碍建设的实践经验,认真研究分析了无障碍建设的现状和发展,参考了有关国际标准和国外先进技术,并在广泛征求全国有关位意见的基础上,通过反复讨论、修改和完善,最后经审查定稿。 本规范共分9章和3个附录,主要技术内容有:总则,术语,无障碍设施的设

计要求,城市道路,城市广场,城市绿地,居住区、居住建筑,公共建筑及历史文物保护建筑无障碍建设与改造。 本规范中以黑体字标志的条文为强制性条文,必须严格执行。 本规范由住房和城乡建设部负责管理和对强制性条文的解释,由北京市建筑没计研究院负责具体技术内容的解释。 本规范在执行过程中,请各单位注意总结经验,积累资料,如发现需要修改和补充之处,请将有关意见和建议反馈给北京市建筑设计研究院(地址:北京市西城区南礼士路62号,邮政编码:100045),以便今后修订时参考。 本规范主编单位:北京市建筑设计研究院 本规范参编单位:北京市市政工程设计研究总院 上海市市政规划设计研究院 北京市园林古建设计研究院 中国建筑标准设计研究院 广州市城市规划勘测设计研究院 北京市残疾人联合会 中国老龄科学研究中心 重庆市市政设施管理局 本规范主要起草人员:焦舰孙蕾刘杰杨旻刘思达聂大华段铁铮朱胜跃赵林祝长康汪原平吕建强褚波郭景易晓峰廖远涛王静奎郭平杨宏本规范主要审查人员:周文麟马国馨顾放张东旺吴秋风刘秋君殷波王奎宝陈育军张薇胡正芳王可瀛 1 总则 1.0.1 为建设城市的无障碍环境,提高人民的社会生活质量,确保有需求的人能够安全地、方便地使用各种设施,制定本规范。 1.0.2 本规范适用于全国城市新建、改建和扩建的城市道路、城市广场、城市绿地、居住区、居住建筑、公共建筑及历史文物保护建筑等。本规范未涉及的城市道路、城市广场、城市绿地、建筑类型或有无障碍需求的设计宜按本规范中相似类型的要求执行。农村道路及公共服务设施宜按本规范执行。 1.0.3 铁路、航空、城市轨道交通以及水运交通相关设施的无障碍设计,除应符合本规范的要求外,尚应符合相关行业的有关无障碍设计的规定。 1.0.4 城市无障碍设计在执行本规范时尚应遵循国家的有关方针政策,符合城市的总体发展要求,应做到安全适用、技术先进、经济合理。 1.0.5 城市无障碍设计除应符合本规范外,尚应符合国家现行有关标准的规定。

无障碍设计规范

… 城市道路和建筑物无障碍设计规范 1总则 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、社会效益和环境效益。 ~ 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。 2 术语 缘石坡道 curb ramp 位于人行道口或人行横道两端,使乘轮椅者避免了人行道路缘石带来的通行障碍,方便乘轮椅者进入人行道行驶的一种坡道。 盲道 sidewalk foe the blind & 在人行道上铺设一种固定形态的地面砖,使视残者产生不同的脚感,诱导视残者向前行走和辨别方向以及到达目的地的通道。 行进盲道 go-ahead blind sidewalk 表面上呈条状形,使视残者通过脚步感和盲杖的触感后,指引视残者可直接向前方继续行走的盲道。 提示盲道目 warning blind sidewalk 表面呈圆点形状,用在盲道的拐弯处、终点处和表示服务设施的设置等,具有提醒注意作用的盲道。 人行通道 passage 在城市广场、公园、景点和建筑基地范围内供人行走的道路。 无障碍入口 barrier-free entrance … 不设台阶的建筑入口。 3城市道路无障碍实施范围

《城市道路和建筑物无障碍设计规范》(JGJ50

《城市道路和建筑物无障碍设计规范》(JGJ50-2001)-1 总则 [ Date: 2006-3-2 15:35:11 | 作者: land-mad ] 1.0.1 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 1.0.2 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 1.0.3 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 1.0.4 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、社会效益和环境效益。 1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。 《城市道路和建筑物无障碍设计规范》(JGJ50-2001)-2 术语 [ Date: 2006-3-2 15:37:39 | 作者: land-mad ] 2.0.1 缘石坡道curb ramp 位于人行道口或人行横道两端,使乘轮椅者避免了人行道路缘石带来的通行障碍,方便乘轮椅者进入人行道行驶的一种坡道。 2.0.2 盲道sidewalk foe the blind 在人行道上铺设一种固定形态的地面砖,使视残者产生不同的脚感,诱导视残者向前行走和辨别方向以及到达目的地的通道。 2.0.3 行进盲道go-ahead blind sidewalk 表面上呈条状形,使视残者通过脚步感和盲杖的触感后,指引视残者可直接向前方继续行走的盲道。 2.0.4 提示盲道目warning blind sidewalk 表面呈圆点形状,用在盲道的拐弯处、终点处和表示服务设施的设置等,具有提醒注意作用的盲道。 2.0.5 人行通道passage 在城市广场、公园、景点和建筑基地范围内供人行走的道路。 2.0.6 无障碍入口barrier-free entrance 不设台阶的建筑入口。 2.0.7 轮椅坡道ramp for wheelchair 在坡度和宽度上以及地面、扶手、高度等方面符合乘轮椅者通行的坡道。 2.0.8 入口平台entrance platform 在台阶或坡道与建筑入口之间的水平地面。 2.0.9 无障碍电梯barrier- freelift 适合乘轮椅者、视残者或担架床可进入和使用的电梯。 2.0.10 无障碍厕位barrier-free toilet cubical 公共厕所内设置的、乘轮椅残疾人可进入和使用的带坐便器及安全抓杆的隔离厕所。 2.0.11 无障碍厕所barrier-free lavatory 供残疾人、老年人及妇幼使用的无障碍设施齐全的小型厕所。 2.0.12 无障碍盆浴barrier-free bath room 方便乘轮椅者进入和使用盆浴间。 2.0.13 无障碍淋浴间barrier-free shower room 方便乘轮椅者进入淋浴间。

建筑物无障碍设计-图解分析

建筑物无障碍设计-图解 7.1 建筑入口 7.1.1 建筑入口为无障碍入口时,入口室外的地面坡度不应大于1:50 (图7.1.1)。 7.1.2 公共建筑与高层、中高层建筑入口设台阶时,必须设轮椅坡道和扶手。 7.1.3 建筑入口轮椅通行平台最小宽度就符合表7.1.3的规定。 表7.1.3 入口平台宽度 建筑类别入口平台最小宽度(m) 1 大、中型公共建筑≥2.00 2 小型公共建筑≥1.50 3 中、高层建筑、公寓建筑≥2.00 4 多、低层无障碍住宅、公寓建筑≥1.50 5 无障碍宿舍建筑≥1.50 7.1.4 无障碍入口和轮椅通行平台应设雨棚。 7.1.5 入口门厅、过厅设两道门时,门扇同时开启最小间距应符合表7.1.5的规定 (图7.1.5-1, 图7.1.5-2)。

表7.1.5 门扇同时开启最小间距 建筑类别门扇开启后最小间距(m) 1 大、中型公共建筑≥1.50 2 小型公共建筑≥1.20 3 中、高层建筑、公共建筑≥1.50 4 多、低层无障碍住宅建筑≥1.20 7.2 坡道 7.2.1 供轮椅通行的坡道应设计成直线型、直角型或折返型,不宜设计弧型 (图7.2.1-1, 图7.2.1-2)。

7.2.2 坡道两侧应设扶手,坡道与休息平台的扶手应保持连贯。 7.2.3 坡道侧面凌空时,在扶手栏杆下端宜设高不小于50 mm的坡道安全挡台 (图7.2.3)。

7.2.4 不同位置的坡道,其坡度和宽度应符合表7.2.4的规定。 表7.2.4 不同位置的坡度和宽度 坡道位置最大坡度最小宽度(m) 1 有台阶的建筑入口 2 只设坡道的建筑入口 3 室内走道 4 室外通路 5 困难地段 1:12 1:20 1:12 1:20 1:10~1:8 ≥1.20 ≥1.50 ≥1.00 ≥1.50 ≥1.20 7.2.5 坡道在不同坡度的情况下,坡道高度和水平长度符合表7.2.5的规定(图7.2.5)。 表7.2.5 不同坡度高度和水平长度 坡度1:201:161:121:101:8 最大高度(m) 1.5 1.000.750.600.35 水平长度(m)30.0016.009.00 6.00 2.80 7.2.6 1:10~1:8坡道应只限用于受场地限制改建的建筑物和室外通路。 7.2.7 坡道面应平整,不应光滑。 7.2.8 坡道起点、终点和中间休息平台的水平长度不应小于1.50m (图7.2.8)。

(完整版)无障碍设计规范

城市道路和建筑物无障碍设计规范 1总则 1.0.1 为建设城市的无障碍环境,提高人民社会生活质量,确保行动不便者能方便、安全使用城市道路和建筑物,用以进行道路和建筑设计必须遵守的共同规则,制定本规范。 1.0.2 本规范适用于全国城市各类新建、扩建和改建的城市道路、房屋建筑和居住小区,以及有残疾人生活与工作场所的无障碍设计。 1.0.3 供人们行走和使用的道路、交通与建筑物的相应设施,应符合乘轮椅者、拄盲杖者及使用助行器者的通行与使用要求。 1.0.4 根据无障碍环境建设的用途和目的,无障碍设计应综合考虑其所获得的经济效益、社会效益和环境效益。 1.0.5 城市道路和建筑物无障碍设计除应符合规范的规定外,尚应符合国家现行的有关强制性标准的规定。 2术语 2.0.1 缘石坡道curb ramp 位于人行道口或人行横道两端,使乘轮椅者避免了人行道路缘石带来的通行障碍,方便乘轮椅者进入人行道行驶的一种坡道。 2.0.2 盲道sidewalk foe the blind 在人行道上铺设一种固定形态的地面砖,使视残者产生不同的脚感,诱导视残者向前行走和辨别方向以及到达目的地的通道。 2.0.3 行进盲道go-ahead blind sidewalk 表面上呈条状形,使视残者通过脚步感和盲杖的触感后,指引视残者可直接向前方继续行走的盲道。 2.0.4 提示盲道目warning blind sidewalk 表面呈圆点形状,用在盲道的拐弯处、终点处和表示服务设施的设置等,具有提醒注意作用的盲道。 2.0.5 人行通道passage 在城市广场、公园、景点和建筑基地范围内供人行走的道路。 2.0.6 无障碍入口barrier-free entrance 不设台阶的建筑入口。 3城市道路无障碍实施范围 3.1 道路与桥梁 3.1.1 城市道路与桥梁无障碍设计的范围应符合表3.1.1的规定。 表3.1.1 城市道路与桥梁无障碍设计的范围

相关文档
最新文档
